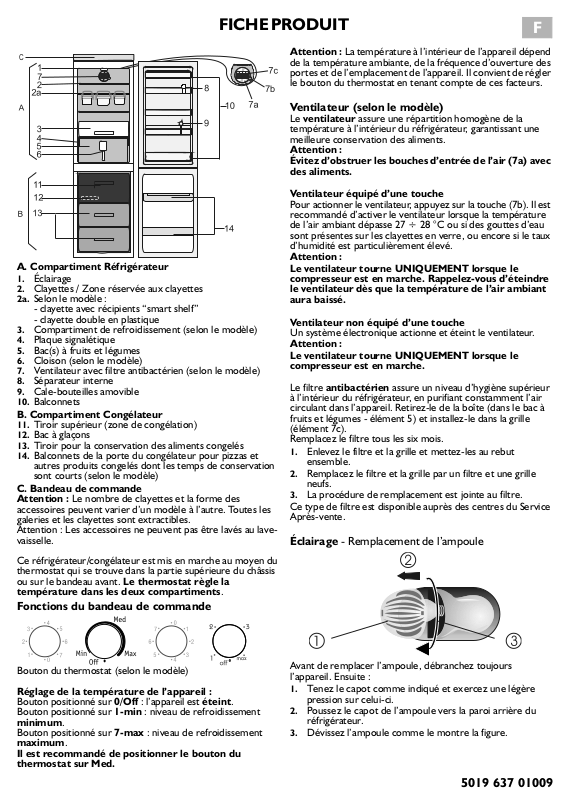

FICHE PRODUIT

F

A. Compartiment Réfrigérateur

1.Éclairage

2.Clayettes / Zone réservée aux clayettes 2a. Selon le modèle :

-clayette avec récipients “smart shelf”

-clayette double en plastique

3.Compartiment de refroidissement (selon le modèle)

4.Plaque signalétique

5.Bac(s) à fruits et légumes

6.Cloison (selon le modèle)

7.Ventilateur avec filtre antibactérien (selon le modèle)

8.Séparateur interne

9.Cale-bouteilles amovible

10.Balconnets

B. Compartiment Congélateur

11.Tiroir supérieur (zone de congélation)

12.Bac à glaçons

13.Tiroir pour la conservation des aliments congelés

14.Balconnets de la porte du congélateur pour pizzas et autres produits congelés dont les temps de conservation sont courts (selon le modèle)

C. Bandeau de commande

Attention : Le nombre de clayettes et la forme des accessoires peuvent varier d’un modèle à l’autre. Toutes les galeries et les clayettes sont extractibles.

Attention : Les accessoires ne peuvent pas être lavés au lavevaisselle.

Ce réfrigérateur/congélateur est mis en marche au moyen du thermostat qui se trouve dans la partie supérieure du châssis ou sur le bandeau avant. Le thermostat règle la température dans les deux compartiments.

Fonctions du bandeau de commande

Attention : La température à l’intérieur de l’appareil dépend de la température ambiante, de la fréquence d’ouverture des portes et de l’emplacement de l’appareil. Il convient de régler le bouton du thermostat en tenant compte de ces facteurs.

Ventilateur (selon le modèle)

Le ventilateur assure une répartition homogène de la température à l’intérieur du réfrigérateur, garantissant une meilleure conservation des aliments.

Attention :

Évitez d’obstruer les bouches d’entrée de l’air (7a) avec des aliments.

Ventilateur équipé d’une touche

Pour actionner le ventilateur, appuyez sur la touche (7b). Il est recommandé d’activer le ventilateur lorsque la température de l’air ambiant dépasse 27 ÷ 28 °C ou si des gouttes d’eau sont présentes sur les clayettes en verre, ou encore si le taux d’humidité est particulièrement élevé.

Attention :

Le ventilateur tourne UNIQUEMENT lorsque le compresseur est en marche. Rappelez-vous d’éteindre le ventilateur dès que la température de l’air ambiant aura baissé.

Ventilateur non équipé d’une touche

Un système électronique actionne et éteint le ventilateur.

Attention :

Le ventilateur tourne UNIQUEMENT lorsque le compresseur est en marche.

Le filtre antibactérien assure un niveau d’hygiène supérieur à l’intérieur du réfrigérateur, en purifiant constamment l’air circulant dans l’appareil. Retirez-le de la boîte (dans le bac à fruits et légumes - élément 5) et installez-le dans la grille (élément 7c).

Remplacez le filtre tous les six mois.

1.Enlevez le filtre et la grille et mettez-les au rebut ensemble.

2.Remplacez le filtre et la grille par un filtre et une grille neufs.

3.La procédure de remplacement est jointe au filtre.

Ce type de filtre est disponible auprès des centres du Service Après-vente.

Éclairage - Remplacement de l’ampoule

Bouton du thermostat (selon le modèle)

Réglage de la température de l’appareil :

Bouton positionné sur 0/Off : l’appareil est éteint. Bouton positionné sur 1-min : niveau de refroidissement minimum.

Bouton positionné sur 7-max : niveau de refroidissement maximum.

Il est recommandé de positionner le bouton du thermostat sur Med.

Avant de remplacer l’ampoule, débranchez toujours l’appareil. Ensuite :

1.Tenez le capot comme indiqué et exercez une légère pression sur celui-ci.

2.Poussez le capot de l’ampoule vers la paroi arrière du réfrigérateur.

3.Dévissez l’ampoule comme le montre la figure.

5019 637 01009
