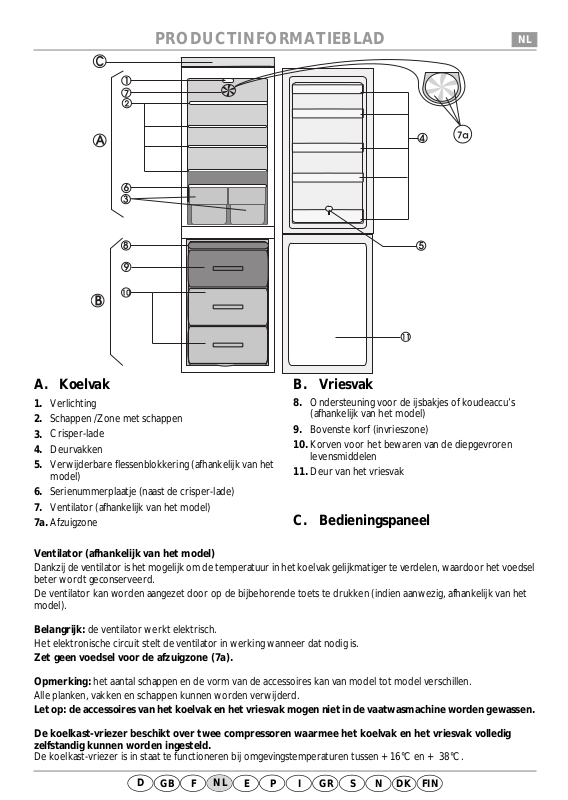

PRODUCTINFORMATIEBLAD

NL

A. Koelvak

Verlichting

1.

Schappen /Zone met schappen

2.

Crisper-lade

3.

Deurvakken

4.

Verwijderbare flessenblokkering (afhankelijk van het

5.

model)
Serienummerplaatje (naast de crisper-lade)

6.

Ventilator (afhankelijk van het model)

7.

Afzuigzone

7a.

Ventilator (afhankelijk van het model)

Dankzij de ventilator is het mogelijk om de temperatuur in het koelvak gelijkmatiger te verdelen, waardoor het voedsel
beter wordt geconserveerd.

De ventilator kan worden aangezet door op de bijbehorende toets te drukken (indien aanwezig, afhankelijk van het
model).

Belangrijk:

Het elektronische circuit stelt de ventilator in werking wanneer dat nodig is.

Zet geen voedsel voor de afzuigzone (7a).
Opmerking:

Alle planken, vakken en schappen kunnen worden verwijderd.

Let op: de accessoires van het koelvak en het vriesvak mogen niet in de vaatwasmachine worden gewassen.

de ventilator werkt elektrisch.

het aantal schappen en de vorm van de accessoires kan van model tot model verschillen.

B. Vriesvak

Ondersteuning voor de ijsbakjes of koudeaccu’s

8.

(afhankelijk van het model)
Bovenste korf (invrieszone)

9.

Korven voor het bewaren van de diepgevroren

10.

levensmiddelen
Deur van het vriesvak

11.

C. Bedieningspaneel

De koelkast-vriezer beschikt over twee compressoren waarmee het koelvak en het vriesvak volledig
zelfstandig kunnen worden ingesteld.

De koelkast-vriezer is in staat te functioneren bij omgevingstemperaturen tussen +16°C en + 38°C.

D

GB

NL

F

P

E

I

GR N FIN

S

DK

BESCHRIJVING VAN HET BEDIENINGSPANEEL

AFBEELDING A (afhankelijk van het model)

AFBEELDING B (afhankelijk van het model)

Knoppen voor aan/uitzetten van het koelvak, bladeren door menu, selecteren en bevestigen:

Aan/Uit-knop van het koelvak

1.

Groen werkingslampje van het koelvak

1a.

Aan/Uit-knop van het vriesvak

2.

Groen werkingslampje van het vriesvak

2a.

Knop om de temperatuur van het koelvak te verhogen

3.

Knop om de temperatuur van het koelvak te verlagen

4.

Ingestelde temperatuur in het koelvak

5.

Indicator snelkoelfunctie

6.

Aan/Uit-knop snelkoelfunctie

7.
GEBRUIK VAN HET KOELVAK EN VRIESVAK

Aan/uit-knop van het koelvak (1)

Deze functie schakelt alleen de koelkast uit. Druk opnieuw op de knop om de koelkast weer in te schakelen.
Deze handeling sluit het apparaat niet van het elektriciteitsnet af.

Aan/Uit-knop snelvriesfunctie

8.

Indicator snelvriesfunctie

9.

Ingestelde temperatuur in het vriesvak

10.

Knop om de temperatuur van het vriesvak te

11.

verhogen
Knop om de temperatuur van het vriesvak te verlagen

12.

Alarmpictogram, heeft over het algemeen betrekking

13.

op het geluidssignaal
Knop voor uitschakelen geluidssignaal

14.

Groen werkingslampje van het koelvak (1a)

Aan/uit-knop van het vriesvak (2)

Deze functie schakelt alleen het vriesvak uit. Druk opnieuw op de knop om het vriesvak weer in te schakelen.
Deze handeling sluit het apparaat niet van het elektriciteitsnet af.

Groen werkingslampje van het vriesvak (2a)

Bij het aansluiten op de elektriciteit, licht het display op, wordt het geluidssignaal geactiveerd, en gaat het rode
controlelampje knipperen aangezien het vriesvak nog niet de optimale temperatuur voor de conse rvering van het
voedsel heeft bereikt.
