Whirlpool ARC 5524/2 IS, ARC 55532, ARC 5753/2 IX, ARC 5554/2 IS, ARC 5574/2 IS PROGRAM CHART [de]

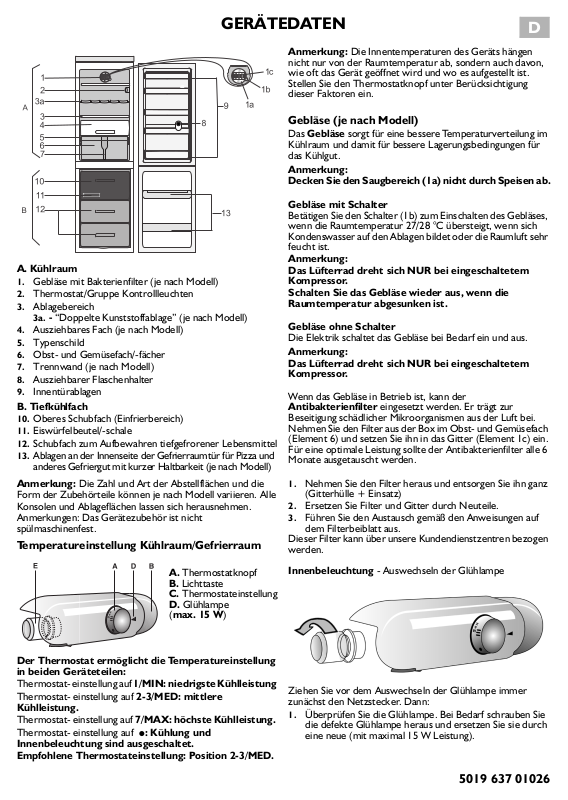

GERÄTEDATEN

A. Kühlraum

1. Gebläse mit Bakterienfilter (je nach Modell)

2. Thermostat/Gruppe Kontrollleuchten

3. Ablagebereich

3a. - “Doppelte Kunststoffablage” (je nach Modell)

4. Ausziehbares Fach (je nach Modell)

5. Typenschild

6. Obst- und Gemüsefach/-fächer

7. Trennwand (je nach Modell)

8. Ausziehbarer Flaschenhalter

9. Innentürablagen

B. Tiefkühlfach

10. Oberes Schubfach (Einfrierbereich)

11. Eiswürfelbeutel/-schale

12. Schubfach zum Aufbewahren tiefgefrorener Lebensmittel

13. Ablagen an der Innenseite der Gefrierraumtür für Pizza und

anderes Gefriergut mit kurzer Haltbarkeit (je nach Modell)

Anmerkung: Die Zahl und Art der Abstellflächen und die
Form der Zubehörteile können je nach Modell variieren. Alle
Konsolen und Ablageflächen lassen sich herausnehmen.
Anmerkungen: Das Gerätezubehör ist nicht
spülmaschinenfest.

Temperatureinstellung Kühlraum/Gefrierraum

A. Thermostatknopf
B. Lichttaste
C. Thermostateinstellung
D. Glühlampe
(max. 15 W)

Anmerkung: Die Innentemperaturen des Geräts hängen

nicht nur von der Raumtemperatur ab, sondern auch davon,
wie oft das Gerät geöffnet wird und wo es aufgestellt ist.
Stellen Sie den Thermostatknopf unter Berücksichtigung
dieser Faktoren ein.

D

Gebläse (je nach Modell)

Das Gebläse sorgt für eine bessere Temperaturverteilung im
Kühlraum und damit für bessere Lagerungsbedingungen für
das Kühlgut.

Anmerkung:
Decken Sie den Saugbereich (1a) nicht durch Speisen ab.

Gebläse mit Schalter

Betätigen Sie den Schalter (1b) zum Einschalten des Gebläses,
wenn die Raumtemperatur 27/28 °C übersteigt, wenn sich
Kondenswasser auf den Ablagen bildet oder die Raumluft sehr
feucht ist.

Anmerkung:
Das Lüfterrad dreht sich NUR bei eingeschaltetem
Kompressor.
Schalten Sie das Gebläse wieder aus, wenn die
Raumtemperatur abgesunken ist.

Gebläse ohne Schalter

Die Elektrik schaltet das Gebläse bei Bedarf ein und aus.

Anmerkung:
Das Lüfterrad dreht sich NUR bei eingeschaltetem

Kompressor.

Wenn das Gebläse in Betrieb ist, kann der
Antibakterienfilter eingesetzt werden. Er trägt zur
Beseitigung schädlicher Mikroorganismen aus der Luft bei.
Nehmen Sie den Filter aus der Box im Obst- und Gemüsefach
(Element 6) und setzen Sie ihn in das Gitter (Element 1c) ein.
Für eine optimale Leistung sollte der Antibakterienfilter alle 6
Monate ausgetauscht werden.

1. Nehmen Sie den Filter heraus und entsorgen Sie ihn ganz

(Gitterhülle + Einsatz)

2. Ersetzen Sie Filter und Gitter durch Neuteile.

3. Führen Sie den Austausch gemäß den Anweisungen auf

dem Filterbeiblatt aus.
Dieser Filter kann über unsere Kundendienstzentren bezogen
werden.

Innenbeleuchtung - Auswechseln der Glühlampe

Der Thermostat ermöglicht die Temperatureinstellung
in beiden Geräteteilen:

Thermostat- einstellung auf 1/MIN: niedrigste Kühlleistung
Thermostat- einstellung auf 2-3/MED: mittlere

Kühlleistung.

Thermostat- einstellung auf 7/MAX: höchste Kühlleistung.
Thermostat- einstellung auf

Innenbeleuchtung sind ausgeschaltet.
Empfohlene Thermostateinstellung: Position 2-3/MED.

●: Kühlung und

Ziehen Sie vor dem Auswechseln der Glühlampe immer
zunächst den Netzstecker. Dann:

1. Überprüfen Sie die Glühlampe. Bei Bedarf schrauben Sie

die defekte Glühlampe heraus und ersetzen Sie sie durch

eine neue (mit maximal 15 W Leistung).

5019 637 01026
