Whirlpool ARC 5660 WP, CBA 392/AL, CBA 282/AL, CBB 282, CBA 282 INSTALLATION [de]

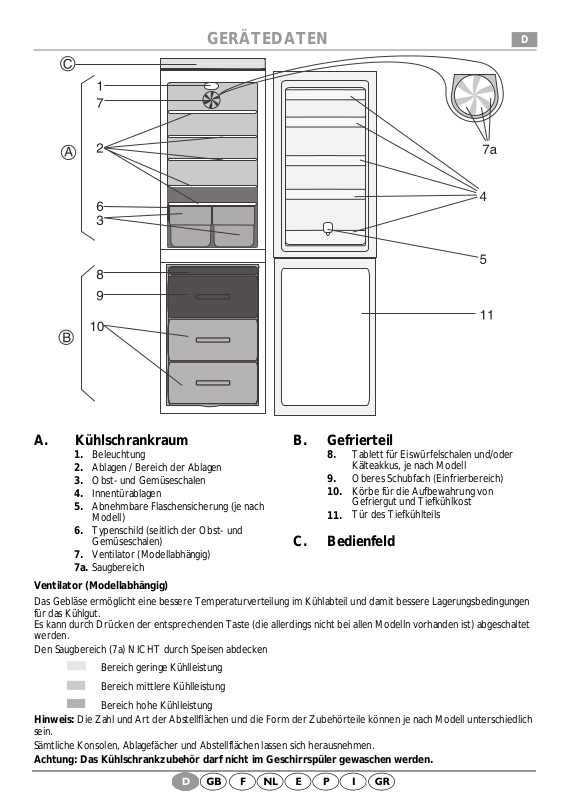

GERÄTEDATEN

D

A. Kühlschrankraum

Beleuchtung

1.

Ablagen / Bereich der Ablagen

2.

Obst- und Gemüseschalen

3.

Innentürablagen

4.

Abnehmbare Flaschensicherung (je nach

5.

Modell)
Typenschild (seitlich der Obst- und

6.

Gemüseschalen)
Ventilator (Modellabhängig)

7.

Saugbereich

7a.

Ventilator (Modellabhängig)

Das Gebläse ermöglicht eine bessere Temperaturverteilung im Kühlabteil und damit bessere Lagerungsbedingungen
für das Kühlgut.
Es kann durch Drücken der entsprechenden Taste (die allerdings nicht bei allen Modelln vorhanden ist) abgeschaltet
werden.

Den Saugbereich (7a) NICHT durch Speisen abdecken

Bereich geringe Kühlleistung
Bereich mittlere Kühlleistung

Bereich hohe Kühlleistung

Hinweis:

sein.
Sämtliche Konsolen, Ablagefächer und Abstellflächen lassen sich herausnehmen.

Achtung: Das Kühlschrankzubehör darf nicht im Geschirrspüler gewaschen werden.

Die Zahl und Art der Abstellflächen und die Form der Zubehörteile können je nach Modell unterschiedlich

F NL E P

GB

D

B. Gefrierteil

Tablett für Eiswürfelschalen und/oder

8.

Kälteakkus, je nach Modell
Oberes Schubfach (Einfrierbereich)

9.

Körbe für die Aufbewahrung von

10.

Gefriergut und Tiefkühlkost
Tür des Tiefkühlteils

11.

C. Bedienfeld

I

GR

I

N

DK

FINS

Dieses Gerät verfügt über zwei Kompressoren. Dadurch wird eine vollkommen voneinander unabhängige

5019 637 33050/A

Einstellung des Kühl- und Gefrierteils ermöglicht.

Temperatureinstellung im Kühlraum

Thermostat auf Min/1: höhere Innentemperatur
Thermostat auf Max/7: tiefere Innentemperatur
Thermostat auf Off/0: Abschaltung nur des Kühlteils

Wir empfehlen, den Thermostat auf die Position Med./3-4 einzustellen

Temperatureinstellung im Gefrierteil
(mit Anzeige der Funktion "1/2-Beladung" - je nach Modell)

Thermostat auf Min/1: höhere Innentemperatur
Thermostat auf Max/4: tiefere Innent emperatur
Thermostat auf Off/0: Abschaltung nur des Gefrierteils

Wir empfehlen, den Thermostat auf die Position Med./2-3 einzustellen

Beschreibung der Anzeigelampen

1. Bei Betätigung der Schnellgefriertaste leuchtet die gelbe Anzeigelampe 2 auf

3. Die

rote Anzeigelampe

4. Die

grüne Anzeigelampe

5. Lichtschalter (je nach Modell)

Die Kühl-/Gefrierkombination ist bei Raumtemperaturen von +16 °C bis +38 °C betriebsfähig.

Anmerkung:

Innentemperatur des Kühlschranks beeinflussen.
Bei der Temperatureinstellung müssen diese Faktoren berücksichtigt werden.

Die Raumtemperatur, die Häufigkeit der Türöffnungen und der Aufstellungsort des Geräts können die

zeigt einen Temperaturalarm im Gefrierteil an

zeigt an, dass das Gerät an das Stromnetz angeschlossen ist

5019 637 33118

F NL E P

GB

D

I

GR

I

DK

N

FINS
