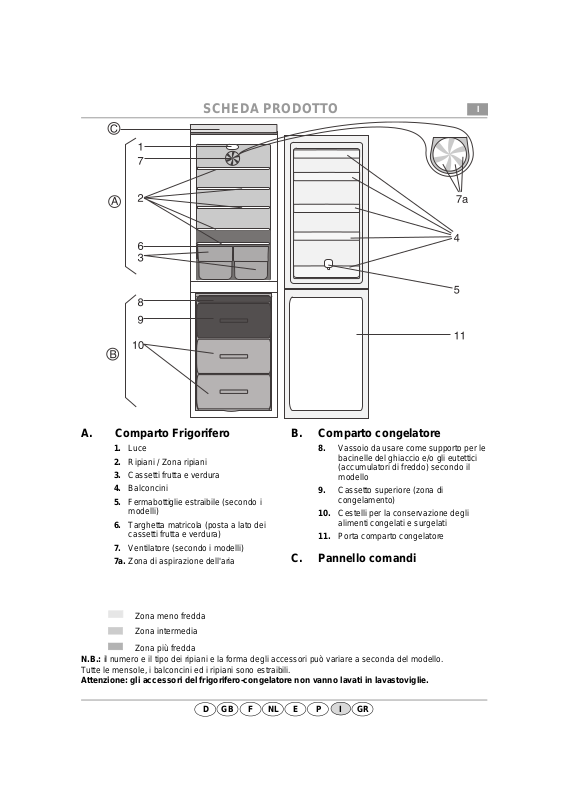

SCHEDA PRODOTTO

A. Comparto Frigorifero

1. Luce

2. Ripiani / Zona ripiani

3. Cassetti frutta e verdura

4. Balconcini

5. Fermabottiglie estraibile (secondo i

modelli)

6. Targhetta matricola (posta a lato dei cassetti frutta e verdura)

7. Ventilatore (secondo i modelli)

7a. Zona di aspirazione dell'aria

Zona meno fredda Zona intermedia

Zona più fredda N.B.: il numero e il tipo dei ripiani e la forma degli accessori può variare a seconda del modello. Tutte le mensole, i balconcini ed i ripiani sono estraibili.

Attenzione: gli accessori del frigorifero-congelatore non vanno lavati in lavastoviglie.

GB F NL E P

B. Comparto congelatore

8. Vassoio da usare come supporto per le

bacinelle del ghiaccio e/o gli eutettici (accumulatori di freddo) secondo il modello

9. Cassetto superiore (zona di congelamento)

10. Cestelli per la conservazione degli alimenti congelati e surgelati

11. Porta comparto congelatore

C. Pannello comandi

Il frigorifero-congelatore è dotato di due compressori che permettono una regolazione del tutto indipendente dei comparti frigorifero e congelatore.

Pannello comandi

1. Pulsante di avviamento del comparto frigorifero.

2. La spia verde indica il funzionamento del comparto frigorifero.

3. Pulsanti di regolazione della temperatura nel comparto frigorifero.

3a. Display indicatore della temperatura regolata

del frigorifero.

4. Pulsante di avviamento del comparto congelatore.

5. Spia verde di segnalazione del funzionamento del comparto congelatore.

6. Pulsanti per la scelta della temperatura del

comparto congelatore.

6a. Display indicatore della temperatura regolata

del congelatore.

7. Pulsante per il congelamento rapido.

8. Spia gialla di congelamento rapido.

9. Spia rossa di segnalazione di temperatura critica interna al congelatore (vedi capitolo “Come avviare il comparto congelatore”).

10. Pulsante annullamento dell'allarme acustico della temperatura del congelatore.

11. Pulsante raffreddamento rapido.

12. Spia gialla di raffreddamento rapido.

Regolazione temperatura interna al comparto frigorifero

La temperatura è preregolata in fabbrica su +5°C (display 3a). Per modificare la regolazione della temperatura:

Premere il pulsante (3) fino al raggiungimento del valore desiderato sul display (3a). Valori limite della regolazione della temperatura: da +2°C (minima)

a +8°C (massima)

Regolazione temperatura interna al comparto congelatore

La temperatura è preregolata in fabbrica su -19°C (display 6a). Per modificare la regolazione della temperatura:

Premere il pulsante (6) fino al raggiungimento del valore desiderato sul display (6a). Valori limite della regolazione della temperatura: da -18°C (massima)

Nota: la temperatura dell’aria circostante, la frequenza di apertura della porta e il posizionamento dell'apparecchio possono influenzare le temperature interne del frigorifero. La regolazione della temperatura tramite i pulsanti (3) e (6) è dipendente da questi fattori.

Ventilatore (secondo i modelli):

II ventilatore permette una migliore distribuzione delle temperature all'interno del comparto frigorifero con conseguente migliore conservazione dei cibi. Il ventilatore può essere spento tramite un pulsante separato (se presente - secondo i modelli).

Importante: L'avviamento del ventilatore è elettrocomandato. Il dispositivo elettronico guida il funzionamento a seconda delle necessità del frigorifero.

NON ostruire la zona di aspirazione (7a) con i cibi. CONSUMO RIDOTTO ENERGIA (funzione spegnimento display).

I valori riportati di consumo di corrente elettrica tengono conto dell'attività di questa funzione. La funzione è disinseribile premendo sul pulsante 10 (premere almeno 5 secondi) fino al momento dello spegnimento del display; si illumina per circa 1 minuto ogni volta che si apre la porta o si preme un qualunque pulsante. La funzione è disinseribile premendo nuovamente il pulsante 10 finchè risuona il segnale acustico.

Questa funzione si disinserisce automaticamente se si spegne l'allarme. Il frigorifero-congelatore funziona correttamente a temperatura ambiente compresa tra +16°C a +38°C.

a -24°C (minima)

5019 637 33053
