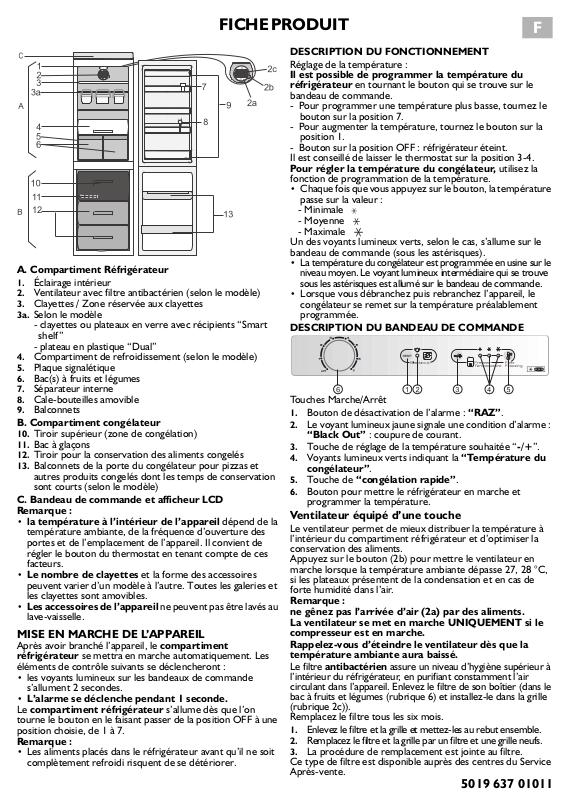

FICHE PRODUIT

A. Compartiment Réfrigérateur

1.Éclairage intérieur

2.Ventilateur avec filtre antibactérien (selon le modèle)

3.Clayettes / Zone réservée aux clayettes

3a. Selon le modèle

-clayettes ou plateaux en verre avec récipients “Smart shelf”

-plateau en plastique “Dual”

4.Compartiment de refroidissement (selon le modèle)

5.Plaque signalétique

6.Bac(s) à fruits et légumes

7.Séparateur interne

8.Cale-bouteilles amovible

9.Balconnets

B. Compartiment congélateur

10.Tiroir supérieur (zone de congélation)

11.Bac à glaçons

12.Tiroir pour la conservation des aliments congelés

13.Balconnets de la porte du congélateur pour pizzas et autres produits congelés dont les temps de conservation sont courts (selon le modèle)

C. Bandeau de commande et afficheur LCD Remarque :

•la température à l’intérieur de l’appareil dépend de la température ambiante, de la fréquence d’ouverture des portes et de l’emplacement de l’appareil. Il convient de régler le bouton du thermostat en tenant compte de ces facteurs.

•Le nombre de clayettes et la forme des accessoires peuvent varier d’un modèle à l’autre. Toutes les galeries et les clayettes sont amovibles.

•Les accessoires de l’appareil ne peuvent pas être lavés au lave-vaisselle.

MISE EN MARCHE DE L’APPAREIL

Après avoir branché l’appareil, le compartiment réfrigérateur se mettra en marche automatiquement. Les éléments de contrôle suivants se déclencheront :

•les voyants lumineux sur les bandeaux de commande s’allument 2 secondes.

•L’alarme se déclenche pendant 1 seconde.

Le compartiment réfrigérateur s’allume dès que l’on tourne le bouton en le faisant passer de la position OFF à une position choisie, de 1 à 7.

Remarque :

•Les aliments placés dans le réfrigérateur avant qu’il ne soit complètement refroidi risquent de se détériorer.

DESCRIPTION DU FONCTIONNEMENT

Réglage de la température :

Il est possible de programmer la température du réfrigérateur en tournant le bouton qui se trouve sur le bandeau de commande.

-Pour programmer une température plus basse, tournez le bouton sur la position 7.

-Pour augmenter la température, tournez le bouton sur la position 1.

-Bouton sur la position OFF : réfrigérateur éteint.

Il est conseillé de laisser le thermostat sur la position 3-4.

Pour régler la température du congélateur, utilisez la fonction de programmation de la température.

•Chaque fois que vous appuyez sur le bouton, la température passe sur la valeur :

-Minimale

-Moyenne

-Maximale

Un des voyants lumineux verts, selon le cas, s’allume sur le bandeau de commande (sous les astérisques).

•La température du congélateur est programmée en usine sur le niveau moyen. Le voyant lumineux intermédiaire qui se trouve sous les astérisques est allumé sur le bandeau de commande.

•Lorsque vous débranchez puis rebranchez l’appareil, le congélateur se remet sur la température préalablement programmée.

DESCRIPTION DU BANDEAU DE COMMANDE

Touches Marche/Arrêt

1.Bouton de désactivation de l’alarme : “RAZ”.

2.Le voyant lumineux jaune signale une condition d’alarme : “Black Out” : coupure de courant.

3.Touche de réglage de la température souhaitée “-/+”.

4.Voyants lumineux verts indiquant la “Température du congélateur”.

5.Touche de “congélation rapide”.

6.Bouton pour mettre le réfrigérateur en marche et programmer la température.

Ventilateur équipé d’une touche

Le ventilateur permet de mieux distribuer la température à l’intérieur du compartiment réfrigérateur et d’optimiser la conservation des aliments.

Appuyez sur le bouton (2b) pour mettre le ventilateur en marche lorsque la température ambiante dépasse 27, 28 °C, si les plateaux présentent de la condensation et en cas de forte humidité dans l’air.

Remarque :

ne gênez pas l’arrivée d’air (2a) par des aliments.

La ventilateur se met en marche UNIQUEMENT si le compresseur est en marche.

Rappelez-vous d’éteindre le ventilateur dès que la température ambiante aura baissé.

Le filtre antibactérien assure un niveau d’hygiène supérieur à l’intérieur du réfrigérateur, en purifiant constamment l’air circulant dans l’appareil. Enlevez le filtre de son boîtier (dans le bac à fruits et légumes (rubrique 6) et installez-le dans la grille (rubrique 2c)).

Remplacez le filtre tous les six mois.

1.Enlevez le filtre et la grille et mettez-les au rebut ensemble.

2.Remplacez le filtre et la grille par un filtre et une grille neufs.

3.La procédure de remplacement est jointe au filtre.

Ce type de filtre est disponible auprès des centres du Service Après-vente.

5019 637 01011

Éclairage - Remplacement de l’ampoule

Avant de remplacer l’ampoule, débranchez toujours l’appareil. Après quoi :

1.Tenez le couvercle comme le montre la figure et appuyez.

2.Poussez le capot de l’ampoule vers la paroi arrière du réfrigérateur.

3.Dévissez l’ampoule comme le montre la figure.

SÉLECTION DES FONCTIONS

Fonctions et réglages

Désactivation de l’alarme

Congélation rapide : cette fonction doit être activée avant de congeler des produits frais. Appuyez sur le bouton “Congélation rapide” pour lancer la fonction ; 3 voyants lumineux verts s’allumeront simultanément. Cette fonction se désactive automatiquement au bout de 24 heures. Pour la désactiver avant :

-appuyez de nouveau sur le bouton “Congélation

rapide” ; les voyants lumineux de programmation de la température indiquent de nouveau le niveau de température préalablement programmé.

-Appuyez sur le bouton de programmation de la température du compartiment congélateur.

Programmation de la température- Il existe 3 niveaux pour la température du congélateur

(minimale, moyenne, maximale) à choisir en appuyant sur le bouton de programmation de la température .

Alarme “Black-out” (coupure de courant) - en cas de coupure de courant, l’appareil contrôle automatiquement les variations de température dans le compartiment congélateur. Lorsque le courant est remis, l’alarme “Black-out” se déclenchera si la température a dépassé le niveau consenti et ce problème sera signalé de la façon suivante :

-le voyant jaune (2) clignote ;

-un signal sonore se déclenche.

Lorsque l’alarme “Black-out” est en cours, il est conseillé de procéder de la façon suivante :

-si les aliments contenus dans le congélateur ne sont plus congelés mais encore froids, passez-les rapidement dans le réfrigérateur et consommezles dans les 24 h.

-Si les aliments contenus dans le congélateur sont congelés, c’est qu’ils se sont recongelés après s’être décongelés à cause de la coupure de courant. Il est déconseillé de consommer des aliments recongelés car ils ont perdu leur valeur nutritive et pourraient être nocifs.

Remarque : l’alarme “Black-out” ne garantit pas la qualité des aliments et leur sécurité en cas de consommation ; nous nous limitons à vous informer qu’il est nécessaire d’évaluer la qualité des aliments contenus dans le congélateur et le réfrigérateur. Pour désactiver l’alarme, appuyez sur “RAZ” et gardez le doigt 3 secondes sur le bouton, jusqu’à ce que le voyant lumineux s’éteigne.

- La température du cycle normal se programme automatiquement et le signal sonore s’arrête.

Autres dysfonctionnements de l’appareil signalés par les voyants lumineux.

En cas de dysfonctionnement de l’appareil, tous les voyants lumineux de réglage de la température se mettent à clignoter et un signal sonore retentit.

Après avoir appuyé et gardé le doigt sur le bouton de désactivation de l’alarme “RAZ”, le signal sonore s’arrête et les voyants lumineux s’allument en indiquant le code d’alarme (les codes d’alarme possibles sont indiqués dans le tableau suivant).

Après avoir relâché le bouton “RAZ”, les voyants lumineux clignotent jusqu’à ce que l’erreur ait été éliminée. Si une des alarmes illustrées dans le tableau se déclenche, les fonctions du congélateur, telles que le réglage de la température et la congélation rapide, ne sont plus disponibles jusqu’à ce que le problème soit résolu.

Si plusieurs alarmes se déclenchent simultanément, c’est l’alarme prioritaire qui sera signalée en premier (indiquée par le code 01).

Priorité de l’alarme	Code de	Voyants lumineux de la programmation
	l’alarme	de la température allumés

		minimale	moyenne	maximale
		MIN	MED	MAX

Potentiomètre en panne	01	Non	Non	Oui

Capteur d’évaporation en panne	02	Non	Oui	Non

Capteur du congélateur en panne	03	Oui	Non	Non

Alarme haute température dans le compartiment congélateur	04	Oui	Oui	Non

Alarme porte ouverte	05	Oui	Oui	Oui

Après avoir identifié le code d’alarme (entre 01 et 05) :

•l’utilisateur peut éliminer la cause de l’alarme code 05 en fermant bien la porte.

•Alarme code 04 : le problème ayant déclenché l’alarme se résout lorsque l’appareil atteint la température minimale nécessaire.

•Autres conditions d’alarme (code 01, 02, 03) : adressez-vous à un centre d’Assistance Technique en citant le code d’alarme.
