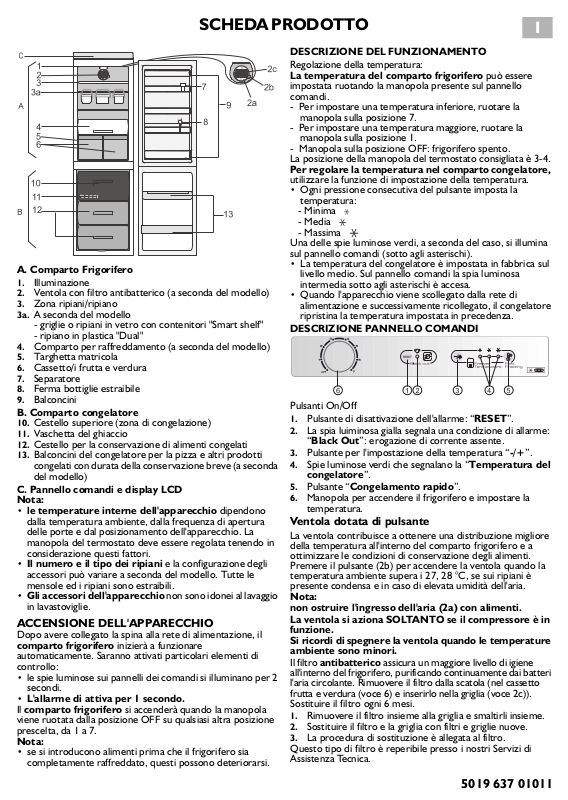

SCHEDA PRODOTTO

A. Comparto Frigorifero

1.Illuminazione

2.Ventola con filtro antibatterico (a seconda del modello)

3.Zona ripiani/ripiano

3a. A seconda del modello

-griglie o ripiani in vetro con contenitori "Smart shelf"

-ripiano in plastica "Dual"

4.Comparto per raffreddamento (a seconda del modello)

5.Targhetta matricola

6.Cassetto/i frutta e verdura

7.Separatore

8.Ferma bottiglie estraibile

9.Balconcini

B. Comparto congelatore

10.Cestello superiore (zona di congelazione)

11.Vaschetta del ghiaccio

12.Cestello per la conservazione di alimenti congelati

13.Balconcini del congelatore per la pizza e altri prodotti congelati con durata della conservazione breve (a seconda del modello)

C. Pannello comandi e display LCD

Nota:

•le temperature interne dell'apparecchio dipendono dalla temperatura ambiente, dalla frequenza di apertura delle porte e dal posizionamento dell'apparecchio. La manopola del termostato deve essere regolata tenendo in considerazione questi fattori.

•Il numero e il tipo dei ripiani e la configurazione degli accessori può variare a seconda del modello. Tutte le mensole ed i ripiani sono estraibili.

•Gli accessori dell'apparecchio non sono idonei al lavaggio in lavastoviglie.

ACCENSIONE DELL'APPARECCHIO

Dopo avere collegato la spina alla rete di alimentazione, il comparto frigorifero inizierà a funzionare automaticamente. Saranno attivati particolari elementi di controllo:

•le spie luminose sui pannelli dei comandi si illuminano per 2 secondi.

•L'allarme di attiva per 1 secondo.

Il comparto frigorifero si accenderà quando la manopola viene ruotata dalla posizione OFF su qualsiasi altra posizione prescelta, da 1 a 7.

Nota:

•se si introducono alimenti prima che il frigorifero sia completamente raffreddato, questi possono deteriorarsi.

DESCRIZIONE DEL FUNZIONAMENTO

Regolazione della temperatura:

La temperatura del comparto frigorifero può essere impostata ruotando la manopola presente sul pannello comandi.

-Per impostare una temperatura inferiore, ruotare la manopola sulla posizione 7.

-Per impostare una temperatura maggiore, ruotare la manopola sulla posizione 1.

-Manopola sulla posizione OFF: frigorifero spento.

La posizione della manopola del termostato consigliata è 3-4.

Per regolare la temperatura nel comparto congelatore, utilizzare la funzione di impostazione della temperatura.

•Ogni pressione consecutiva del pulsante imposta la temperatura:

-Minima

-Media

-Massima

Una delle spie luminose verdi, a seconda del caso, si illumina sul pannello comandi (sotto agli asterischi).

•La temperatura del congelatore è impostata in fabbrica sul livello medio. Sul pannello comandi la spia luminosa intermedia sotto agli asterischi è accesa.

•Quando l'apparecchio viene scollegato dalla rete di alimentazione e successivamente ricollegato, il congelatore ripristina la temperatura impostata in precedenza.

DESCRIZIONE PANNELLO COMANDI

Pulsanti On/Off

1.Pulsante di disattivazione dell'allarme: “RESET”.

2.La spia luiminosa gialla segnala una condizione di allarme: “Black Out”: erogazione di corrente assente.

3.Pulsante per l'impostazione della temperatura “-/+”.

4.Spie luminose verdi che segnalano la “Temperatura del congelatore”.

5.Pulsante “Congelamento rapido”.

6.Manopola per accendere il frigorifero e impostare la temperatura.

Ventola dotata di pulsante

La ventola contribuisce a ottenere una distribuzione migliore della temperatura all'interno del comparto frigorifero e a ottimizzare le condizioni di conservazione degli alimenti. Premere il pulsante (2b) per accendere la ventola quando la temperatura ambiente supera i 27, 28 °C, se sui ripiani è presente condensa e in caso di elevata umidità dell'aria.

Nota:

non ostruire l'ingresso dell'aria (2a) con alimenti.

La ventola si aziona SOLTANTO se il compressore è in funzione.

Si ricordi di spegnere la ventola quando le temperature ambiente sono minori.

Il filtro antibatterico assicura un maggiore livello di igiene all'interno del frigorifero, purificando continuamente dai batteri l'aria circolante. Rimuovere il filtro dalla scatola (nel cassetto frutta e verdura (voce 6) e inserirlo nella griglia (voce 2c)). Sostituire il filtro ogni 6 mesi.

1.Rimuovere il filtro insieme alla griglia e smaltirli insieme.

2.Sostituire il filtro e la griglia con filtri e griglie nuove.

3.La procedura di sostituzione è allegata al filtro.

Questo tipo di filtro è reperibile presso i nostri Servizi di Assistenza Tecnica.

5019 637 01011

Luce - Sostituzione della lampadina

Prima di sostituire la lampadina, occorre sfilare la spina dalla rete di alimentazione. Quindi:

1.tenendo la copertura come indicato, esercitare una leggera pressione sulla stessa.

2.Spingere la copertura verso la parete posteriore del frigorifero.

3.Svitare la lampadina come illustrato nella figura.

GUIDA ALLA SELEZIONE DELLE FUNZIONI

Funzioni e impostazioni

Disattivazione dell’allarme

Congelamento rapido: questa funzione deve essere attivata prima di congelare prodotti freschi. Premere il pulsante “Congelamento rapido” per avviare la funzione; 3 spie luminose verdi si illumineranno contemporaneamente. Questa funzione è automaticamente disabilitata dopo 24 ore. Per disattivarla anticipatamente:

-premere nuovamente il pulsante “Congelamento

rapido” ; le spie luminose per l'impostazione della temperatura torneranno ad indicare il livello di temperatura precedentemente impostato.

-Premere il pulsante per l'impostazione della temperatura nel comparto congelatore.

Impostazione della temperatura- La temperatura del congelatore può essere scelta fra 3 livelli

(minima, media, massima) premendo il pulsante per l'impostazione della temperatura .

Allarme “Black-out” (interruzione dell'erogazione di corrente) - in caso di interruzione dell'erogazione della corrente l'apparecchio tiene automaticamente sotto controllo le variazioni di temperatura nel comparto congelatore. Al ripristino dell'alimentazione di corrente, l'allarme “Black-out” si attiverà se la temperatura è aumentata oltre il livello consentito e questa evenienza sarà segnalata da:

-lampeggiamento della spia luminosa gialla (2);

-attivazione di un segnale acustico.

Quando l'allarme “Black-out” è attivo, si consiglia di procedere come indicato di seguito:

-se il cibo nel congelatore non è congelato ma è ancora freddo, trasferirlo tempestivamente nel comparto frigo e consumarlo entro 24 ore.

-Se il cibo nel congelatore è congelato, si sarà ricongelato dopo lo scongelamento causato dall'interruzione di erogazione della corrente. Si sconsiglia di consumare il cibo ricongelato per la

perdita di valore nutritivo e perché potrebbe essere nocivo.

Nota: l'allarme “Black-out” non garantisce la qualità del cibo e la sua sicurezza in caso di consumo; si limita ad informare che è necessario valutare la qualità del cibo presente nei comparti congelatore e frigorifero. Per disattivare l'allarme, premere il pulsante “RESET” e tenerlo premuto per 3 secondi circa, fino a quando la spia luminosa si spegnerà.

- Sarà nuovamente impostata la temperatura del normale ciclo operativo e il segnale acustico si spegnerà.

Altri funzionamenti anomali dell'apparecchio segnalati dalle spie luminose.

In caso di funzionamento anomalo dell'apparecchio tutte le spie luminose per l'impostazione della temperatura lampeggeranno e risuonerà un segnale acustico.

Dopo avere premuto e tenuto premuto il pulsante di disattivazione dell'allarme “RESET”, il segnale acustico si interromperà e le spie luminose si illumineranno, indicando il codice di allarme (i codici di allarme possibili sono illustrati nella tabella seguente).

Quando “RESET” viene rilasciato, le spie luminose lampeggeranno fino a quando la condizione di errore sarà eliminata. Se si verifica una condizione di allarme tra quelle illustrate nella tabella, le funzioni del congelatore, come la regolazione della temperatura e il congelamento rapido, non sono disponibili fino alla soluzione del problema.

Se si verificano diverse condizione di allarme contemporaneamente, sarà segnalato l'allarme con la massima priorità (indicata dal codice 01).

Priorità dell'allarme	Codice	Spie luminose dell'impostazione
	dell'allarme		della temperatura accese

		minima		media	massima
		MIN		MED	MAX

Potenziometro guasto	01	No		No	Sì

Sensore evaporazione guasto	02	No		Sì	No

Sensore congelatore guasto	03	Sì		No	No

Allarme temperatura elevata nel comparto congelatore	04	Sì		Sì	No

Allarme porta aperta	05	Sì		Sì	Sì

Dopo avere individuato il codice di allarme (tra 01 e 05):

•l'utilizzatore può eliminare la causa dell'allarme di codice 05 chiudendo completamente la porta.

•Allarme di codice 04: la condizione di allarme si risolve quando è raggiunta la temperatura minima necessaria.

•Altre condizioni di allarme (codice 01, 02, 03): rivolgersi all'Assistenza Tecnica citando il codice di allarme.
