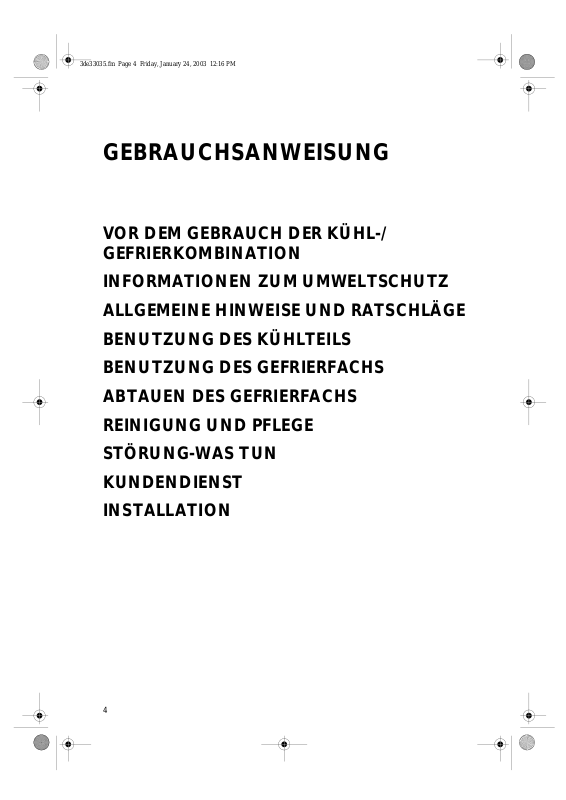

GEBRAUCHSANWEISUNG
VOR DEM GEBRAUCH DER KÜHL-/
GEFRIERKOMBINATION
INFORMATIONEN ZUM UMWELTSCHUTZ
ALLGEMEINE HINWEISE UND RATSCHLÄGE
BENUTZUNG DES KÜHLTEILS
BENUTZUNG DES GEFRIERFACHS
ABTAUEN DES GEFRIERFACHS
REINIGUNG UND PFLEGE
STÖRUNG-WAS TUN
KUNDENDIENST
INSTALLATION
4
Page 2
3de33035.fm Page 5 Friday, January 24, 2003 12:16 PM
VOR DEM GEBRAUCH DER KÜHL-/
GEFRIERKOMBINATION
Bei dem von Ihnen erworbenen Gerät handelt es
sich um eine Kühl-/Gefrierkombination, die
ausschließlich zur Verwendung im Haushalt
bestimmt ist.
Der Gefrierteil ermöglicht das
Einfrieren frischer und gekochter Speisen, die
Herstellung von Eiswürfeln und die Konservierung
von eingefrorenen Lebensmitteln und von
Tiefkühlware; Das Abtauen erfolgt manuell.
Der mit automatischer Abtaufunktion
ausgestattete Kühlteil ist für die Aufbewahrung
frischer Lebensmittel und von Getränken
bestimmt.
Damit Sie den größtmöglichen Nutzen aus
Ihrem Gerät ziehen, lesen Sie bitte
aufmerksam die Bedienungsanleitung, in der
Sie die Produktbeschreibung sowie nützliche
Ratschläge zur Aufbewahrung der
Lebensmittel finden.
Heben Sie diese Anleitung bitte als
Nachschlagewerk gut auf.
1.Nach dem Auspacken das Gerät auf
Beschädigungen überprüfen und kontrollieren,
ob die Türen einwandfrei schließen. Mögliche
Transportschäden müssen dem Händler
innerhalb von 24 Stunden nach Anlieferung
gemeldet werden.
2.Warten Sie vor der Inbetriebnahme des
Gerätes mindestens 2 Stunden, damit der
Kühlkreis seine volle Funktionstüchtigkeit
erreichen kann.
3.Die Installation und der elektrische Anschluss
müssen von einer Fachkraft gemäß den
Herstelleranweisungen und den gültigen
örtlichen Bestimmungen ausgeführt werden.
INFORMATIONEN ZUM UMWELTSCHUTZ
1.Verpackung
Das Verpackungsmaterial ist zu 100% wieder
verwertbar und durch ein Recyclingsymbol
gekennzeichnet.
Für die Entsorgung die örtlichen Vorschriften
beachten.
Das Verpackungsmaterial (Plastikbeutel,
Styroporteile, usw.) außerhalb der Reichweite von
Kindern aufbewahren, da es eine mögliche
Gefahrenquelle darstellt.
2.Gerät
Das Gerät wurde aus wiederverwertbaren
Materialien hergestellt. Die Entsorgung muss
gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Das Stromkabel durchschneiden, um das Gerät
funktionsuntüchtig zu machen. Belasten Sie mit
dem Gerät nicht die Umwelt, sondern entsorgen
Sie es bei den speziellen Sammelstellen für die
Wiedergewinnung der Kühlgase.
Information:
Dieses Gerät ist FCKW-frei (der Kältekreislauf
enthält R 134 a) oder FKW-frei
(der Kältekreislauf enthält R600a - Isobutan).
Für detaillierte Angaben bitte Typenschild am
Gerät einsehen.
5
Page 3
3de33035.fm Page 6 Friday, January 24, 2003 12:16 PM
ALLGEMEINE HINWEISE UND RATSCHLÄGE
• Den Kühlteil nur zur Lagerung frischer
Lebensmittel und das Gefrierfach nur für
Tiefkühlware, zum Einfrieren frischer
Lebensmittel und zur Herstellung von Eiswürfeln
benutzen.
• Die Belüftungsöffnungen des Gerätes nicht
abdecken oder zustellen.
• Keine Glasbehälter mit flüssigem Inhalt ins
Gefrierfach stellen, da diese platzen können.
• Eiswürfel oder Wassereis nicht sofort nach
Entnahme aus dem Tiefkühlfach verzehren, da
sie Kälteverbrennungen hervorrufen können.
• Kindern das Spielen und Verstecken im Gerät
nicht gestatten, um Erstickungs- und
Einschließgefahr zu vermeiden.
• Die in den Kälteakkus (falls vorhanden)
enthaltene Flüssigkeit (ungiftig) nicht
verschlucken.
• Vor jeder Reinigungs- und Wartungsarbeit
das Gerät ausschalten oder den
Netzstecker ziehen.
• Das Anschlusskabel darf nur durch eine Fachkraft
ersetzt werden.
• Nach der Installation sicherstellen, dass das
Gerät nicht auf dem Stromkabel steht.
Konformitätserklärung
Dieses Gerät darf mit Lebensmitteln in Berührung
kommen und entspricht dem ital. Gesetzerlass
108 vom 25.01.1992 (EWG-Richtlinie 89/109).
Information
Betrifft Geräte mit Isobutan (R600a)
Isobutan ist ein natürliches Gas ohne
umweltschädigende Auswirkungen, es ist jedoch
leicht entflammbar. Die Leitungen des
Kältekreislaufs müssen daher unbedingt auf ihre
Unversehrtheit überprüft werden.
BENUTZUNG DES KÜHLRAUMS
Das Abtauen des Kühlteils erfolgt vollautomatisch.
Das Gerät ist bei Raumtemperaturen von +16°C bis +32°C
betriebsfähig.
Inbetriebnahme des Geräts
• Den Thermostatknopf auf die im Beiblatt beschriebene
Position stellen (Herstellerempfehlung).
• Bei mit zwei Kompressoren ausgestatteten Geräten leuchtet
die grüne Kontrollleuchte auf, um anzuzeigen, dass der
Kühlteil in Betrieb ist.
• Zum Abschalten des Kühlteils den Thermostatknopf auf Off
oder 0 stellen. Hierbei erlischt auch gleichzeitig die
Innenbeleuchtung.
Achtung:
Nach dem Einschalten ungefähr 30 Minuten warten, bis die für
einen normal gefüllten Kühlraum angemessene
Aufbewahrungstemperatur erreicht wird
REINIGUNGSFUNKTION
Nach Stellen des Thermostatknopfs auf Off oder 0 kann der
Innenraum geleert und gereinigt werden.
6
Page 4
3de33035.fm Page 7 Friday, January 24, 2003 12:16 PM
BENUTZUNG DES KÜHLTEILS
Bitte die beigelegten Anleitungen befolgen, um die
Innentemperatur einzustellen.
Zur Unterbrechung des Kühlraumbetriebs:
• Den Thermostatknopf auf Off oder 0 stellen.
Aufbewahrung von Lebensmitteln im Kühlteil
Die Lebensmittel wie in der Abbildung gezeigt einlagern.
A Gekochte Speisen
B Fisch, Fleisch
C Obst und Gemüse
DFlaschen
E Butter
F Milchprodukte, Käse
Hinweis:
• Der Abstand zwischen den Abstellflächen und der
Innenrückwand gewährleistet eine freie Luftzirkulation.
• Die Lebensmittel so lagern, dass sie nicht mit der Rückwand des
Kühlraums in Berührung kommen.
• Keine warmen Speisen einlagern.
• Flüssigkeiten in geschlossenen Behältern aufbewahren.
• Die Aufbewahrung von Gemüse mit hohem Wassergehalt kann zur
Bildung von Kondenswasser im unteren Fach führen: Der korrekte
Gerätebetrieb wird dadurch nicht beeinträchtigt.
BENUTZUNG DES GEFRIERFACHS
• Den Thermostatknopf auf die im Beiblatt beschriebene
Position stellen.
• Die rote Kontrollleuchte bleibt an (etwa 1 Stunde), bis eine
bestimmte, kritische Temperatur erreicht wird. Die rote
Kontrollleuchte leuchtet auf, wenn:
- das Gerät zum ersten Mal angeschlossen wird;
- die Gefrierfachtür zu lange offen bleibt;
- eine Menge einzufrierender Speisen in das Gefrierfach
eingelegt wurde, welche die auf dem Typenschild
angegebene Menge überschreitet;
- Die Temperatur im Gefrierfach nicht korrekt ist.
• Das ständige Leuchten der grünen Kontrollleuchte bei mit
zwei Kompressoren ausgestatteten Geräten bedeutet, dass
das Gerät an das Stromnetz angeschlossen ist.
Nach dem Einschalten des Gefrierteils sind ungefähr 3 Stunden
erforderlich, bis die korrekte Aufbewahrungstemperatur für das
Gefriergut erreicht wird.
Befolgen Sie bitte die beigelegten Anleitungen, um die
Innentemperatur einzustellen.
Abschalten des Gefrierfachs (und des Kühlteils bei
Versionen mit 1 Kompressor):
Den Thermostatknopf auf Off oder 0 stellen.
7
Page 5
3de33035.fm Page 8 Friday, January 24, 2003 12:16 PM
BENUTZUNG DES GEFRIERFACHS
Einfrieren von frischen Lebensmitteln
Im Gefrierteil können Sie frische Lebensmittel
einfrieren.
Die Menge frischer Lebensmittel, die innerhalb von 24 Stunden
bei einer Raumtemperatur von +25°C eingefroren werden
kann, ist auf dem Typenschild angegeben.
Vorgehensweise:
• 24 Stunden vor dem Einfrieren frischer Lebensmittel die
Schnellgefriertaste drücken - dabei leuchtet die gelbe
Kontrollleuchte auf.
• Die einzufrierenden Lebensmittel einwickeln und in
Aluminium- oder Klarsichtfolie, wasserundurchlässige
Kunststoffbeutel, Polyäthylenbehälter, Tiefkühlbehälter
verschließen.
• Die einzufrierenden Lebensmittel in den obersten Bereich legen
und um die Päckchen ausreichend Platz für eine freie
Luftzirkulation lassen. Der Gefriervorgang kann beschleunigt und
mehr Platz im Gefrierteil geschaffen werden, wenn der/die
obere/n Schubkorb/-körbe und das Schubfach für die Kühlakkus
(falls vorhanden) herausgenommen werden. Die bereits
gefrorenen Lebensmittel in die anderen Fächer und die
einzufrierenden Lebensmittel direkt auf das Kühlgitter legen.
FUNKTION “HALBE BELADUNG”
• Wird die Gefrierfachkapazität nur teilweise genutzt, die
gesamte Tiefkühlware in den mittleren Korb legen und den
Thermostatknopf auf HALBE BELADUNG stellen, um den
Stromverbrauch zu senken.
Hinweis:
• Bei Stromausfall wird die für die Haltbarkeit der Speisen
erforderliche Temperatur im Gefrierteil ungefähr 12 Stunden
lang aufrecht erhalten.
• Vermeiden Sie, die Tür des Gefrierteils während des
Stromausfalls zu öffnen.
Bitte beachten:
Die Aufbewahrungszeit in Monaten für eingefrorene
frische Lebensmittel kann der nebenstehenden Tabelle
entnommen werden.
Beim Einkaufen von Tiefkühlware sollte auf Folge ndes
geachtet werden:
• Die Verpackung darf nicht beschädigt sein, da sonst der Inhalt
nicht mehr einwandfrei sein könnte. Wenn die Verpackung
aufgebläht ist oder feuchte Flecken aufweist, ist das Produkt
nicht optimal gelagert worden und der Inhalt könnte angetaut
sein.
• Die Tiefkühlware als letztes in den Einkaufswagen legen und
stets in einer Kühltasche transportieren.
• Die Tiefkühlware zu Hause sofort ins Gefrierfach legen.
• Angetaute Tiefkühlware niemals wieder einfrieren, sondern
innerhalb von 24 Stunden aufbrauchen.
• Temperaturschwankungen vermeiden bzw. auf ein Minimum
reduzieren.
• Das auf der Verpackung angegebene Verfallsdatum beachten.
• Für die Konservierung von Tiefkühlware stets die
Anweisungen auf der Verpackung befolgen.
8
Page 6
3de33035.fm Page 9 Friday, January 24, 2003 12:16 PM
BENUTZUNG DES GEFRIERFACHS
Herstellen von Eiswürfeln
• Die Eiswürfelschale zu ¾ mit Wasser füllen und auf die
Führungsschienen über dem oberen Schubfach schieben.
Der Gefriervorgang kann beschleunigt werden, wenn die
Eiswürfelschale auf den Boden des oberen Schubfachs
(siehe Abbildung) gestellt wird.
• Falls die Schale auf dem Boden festfriert, zum Lösen keine
spitzen oder scharfen Utensilien verwenden.
ABTAUEN DES GEFRIERFACHS
Es wird empfohlen, den Gefrierteil 1 oder 2 mal jährlich
bzw. dann abzutauen, wenn sich an den Wänden eine
Eisschicht von 3 mm gebildet hat. Das Abtauen sollte
dann vorgenommen werden, wenn wenig Gefriergut
eingelagert ist.
• Die Tür öffnen, alle Lebensmittel entnehmen und sie eng
aneinander in Zeitungspapier einwickeln und an einem kühlen
Ort oder in einer Kühltasche aufbewahren.
• das Gerät von der Stromversorgung abschalten.
• Die Eiswürfelschalen herausnehmen.
• Die Schubkörbe herausnehmen.
• Den Ablaufkanal des Tauwassers aus dem unteren Teil des
Gefrierfachs ziehen.
• Die Tür des Gefrierteils offen lassen. Einen Behälter unter die
Abflussöffnung stellen, um das Tauwasser aufzufangen.
Hinweis: Um irreparable Schäden des Gefrierfachs zu
vermeiden, keine spitzen Gegenstände oder scharf en
Metallwerkzeuge zur Reifbeseitigung verwenden und das
Gefrierfach nicht künstlich erhitzen. Die Garantieleistung
schließt eventuelle durch die Verwendung solcher
Gegenstände verursachte Schäden nicht ein.
• Den Gefrierteil mit einem Schwamm und einer Lösung aus
lauwarmem Wasser und Neutralreiniger reinigen.
Keine Scheuermittel verwenden.
• Nachspülen und sorgfältig abtrocknen.
• Das Gerät wieder an das Stromnetz anschließen.
• Den Tauwasserablaufkanal wieder einsetzen und die Körbe
wieder einschieben.
• Vor dem erneuten Einführen der Lebensmittel in das
Gefrierfach erneut die Schnellgefriertaste drücken.
Hinweis: Der Temperaturanstieg, dem das Gefriergut während
des Abtauvorgangs ausgesetzt wird, kann dessen Haltbarkeitsdauer
verringern.
9
Page 7
3de33035.fm Page 10 Friday, January 24, 2003 12:16 PM
REINIGUNG UND PFLEGE
Das Gerät vor jeder Reinigungs- und Wartungsarbeit
spannungslos machen.
• Während des Abtauvorgangs das Innere des Gefrierfachs
reinigen.
• Den Kühlraum regelmäßig mit einem Schwamm und einer
Lösung aus lauwarmem Wasser und/oder Neutralreiniger
reinigen. Nachspülen und mit einem weichen Tuch
trockenreiben. Keine Scheuermittel verwenden.
• Das Gerät außen mit einem weichen, mit Wasser
befeuchteten Tuch reinigen. Weder Scheuerpaste oder schwämmchen noch Fleckenentferner (z. B. Azeton,
Trichloräthylen), ebenso wenig Essig.
• Das Abtauen des Kühlteils erfolgt vollautomatisch.
Einige Modelle verfügen über eine Abflussöffnung.
Die Abflussöffnung regelmäßig mit dem mitgelieferten
Werkzeug reinigen, damit das Tauwasser konstant und
ungehindert abfließen kann.
• Regelmäßig den Kondensator (Kühler) an der
Geräterückseite und den Sockel mit dem Staubsauger
oder einer Bürste säubern.
Bei längerer Abwesenheit
1.Kühl- und Gefrierteil leeren.
2.Das Gerät spannungslos machen.
3.Den Gefrierteil abtauen, reinigen und beide Teile sorgfältig
abtrocknen.
4.Die Türen offen lassen, um unangenehme Geruchsbildung zu
vermeiden.
10
Page 8
3de33035.fm Page 11 Friday, January 24, 2003 12:16 PM
STÖRUNG-WAS TUN
1. Das Gerät funktioniert nicht.
•Liegt ein Stromausfall vor?
•Ist der Netzstecker richtig angeschlossen?
•Ist der Zweipolschalter eingeschaltet?
•Ist die Sicherung durchgebrannt?
•Ist das Stromkabel beschädigt?
•Stehen die Thermostatknöpfe auf OFF?
2. Die Temperatur in den Geräteräumen ist
nicht tief genug.
•Schließen die Türen korrekt?
•Ist das Gerät in der Nähe einer Wärmequelle
aufgestellt?
•Stehen die Thermostatknöpfe in der korrekten
Position?
•Wird die Luftzirkulation durch die Lüftungsgitter
behindert?
•Ist der Kondensator sauber?
3. Die Temperatur im Kühlteil ist zu tief.
•Stehen die Thermostatknöpfe in der korrekten
Position?
4. Wasser steht auf dem Boden des Kühlteils.
•Ist der Tauwasserabfluss verstopft?
•Stehen die Thermostatknöpfe in der korrekten
Position?
5. Das Gerät verursacht ein zu lautes
Betriebsgeräusch.
•Berührt das Gerät andere Möbel oder
Gegenstände?
•Berühren sich die Leitungen an der
Geräterückseite oder vibrieren sie?
6. Die Innenbeleuchtung funktioniert nicht.
Zuerst Punkt 1 prüfen, dann:
•das Gerät von der Stromversorgung abschalten.
•Die Abdeckung abnehmen und die Glühlampe
herausdrehen.
•Die Glühlampe kontrollieren und ggf. ersetzen.
Zulässige Leistung max. 15 W.
7. Die rote Kontrollleuchte bleibt an.
Siehe Kapitel: “Benutzung des Gefrierfachs”.
Hinweis:
• Ist die Vorderkante des Kühlschranks warm,
liegt keine Störung vor; das Gerät beugt auf
diese Weise der Kondensatbildung vor.
• Gluckergeräusche und Ausdehnungszischen
des Kältekreises sind durchaus normal.
KUNDENDIENST
Bevor Sie den Kundendienst rufen:
1.Prüfen Sie zuerst, ob Sie die Störung selbst beheben
können (siehe “Störung-Was tun”).
2.Schalten Sie das Gerät nochmals ein, um zu prüfen,
ob die Störung immer noch vorliegt. Haben Sie
keinen Erfolg, schalten Sie das Gerät aus und
wiederholen Sie den Versuch nach einer Stunde.
3.Bleibt das Ergebnis negativ, benachrichtigen Sie den
Kundendienst.
Geben Sie bitte folgende Daten an:
• Art der Störung,
• das Gerätemodell,
• Servicenummer (Ziffer hinter dem Wort SERVICE
auf dem Typenschild im Geräteinnern),
• Ihre vollständige Anschrift,
• Ihre Telefonnummer mit Vorwahl.
Hinweis:
Wird der Türanschlagwechsel vom Kundendie nst
durchgeführt, fällt dies nicht unter die
Garantieleistung.
11
Page 9
3de33035.fm Page 12 Friday, January 24, 2003 12:16 PM
INSTALLATION
• Das Gerät nicht neben einer Wärmequelle installieren.
• Das Gerät an einem trockenen und gut belüfteten Ort
aufstellen.
• Sicherstellen, dass das Gerät völlig eben steht. Nivellieren Sie
es bei Bedarf an den Vorderfüßen.
• Einen Freiraum von mindestens 5 cm über dem Gerät lassen.
• Einige Modelle verfügen über hervorstehende Seitenwände,
die eine Aufstellung mit direktem Kontakt zur Hinterwand
ermöglichen. Ansonsten müssen Sie die Distanzstücke
(falls mitgeliefert) auf das Oberteil des Kondensators auf der
Geräterückseite einsetzen. Bei den Modellen ohne
hervorstehende Seitenwände muss ein Abstand zur Wand von
mindestens 4,5 cm verbleiben.
• Das Geräteinnere reinigen (siehe Kapitel “Reinigung und pflege”).
• Das mitgelieferte Zubehör einsetzen.
• Den Sperrstift des Kompressor entfernen (nur bei bestimmten
Modellen).
Elektrischer Anschluss
• Die elektrischen Anschlüsse müssen den örtlichen
Vorschriften entsprechend ausgeführt werden.
• Prüfen, ob die auf dem Typenschild angegebene Spannung mit
der in der Wohnung übereinstimmt.
• Die Erdung des Gerätes ist gesetzlich vorgeschrieben.
Der Hersteller haftet nicht für eventuelle Schäden an
Personen, Haustieren oder Sachen, die infolge
Nichtbeachtung der o. g. Vorschriften entstehen.
• Falls Stecker und Steckdose nicht vom selben Typ sind, die
Steckdose von einer Fachkraft auswechseln lassen
• Keine Verlängerungskabel, Mehrfachsteckdosen oder
Adapter verwenden.
12
Loading...
