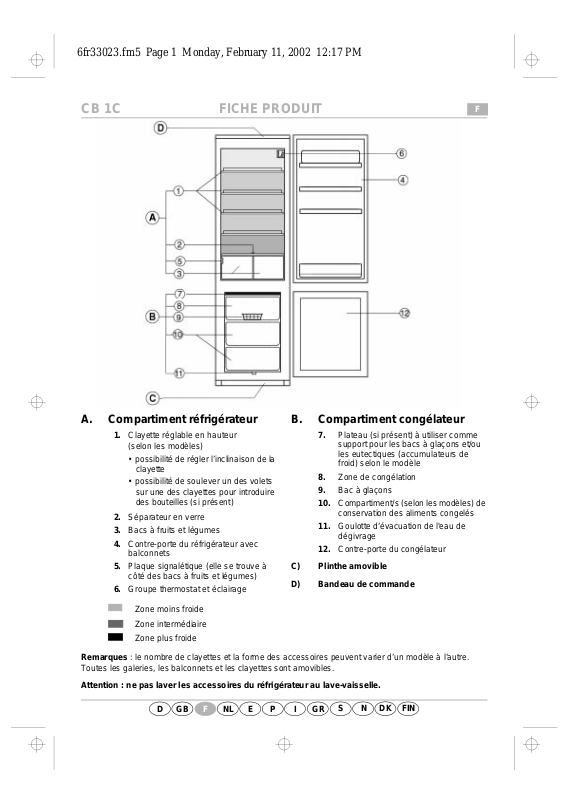

6fr33023.fm5 Page 1 Monday, February 11, 2002 12:17 PM
CB 1C FICHE PRODUIT
F
A. Compartiment réfrigérateur
Clayette réglable en hauteur
1.
(selon les modèles)
• possibilité de régler l’inclinaison de la
clayette
• possibilité de soulever un des volets
sur une des clayettes pour introduire
des bouteilles (si présent)
Séparateur en verre
2.
Bacs à fruits et légumes
3.
Contre-porte du réfrigérateur avec
4.
balconnets
Plaque signalétique (elle se trouve à
5.
côté des bacs à fruits et légumes)
Groupe thermostat et éclairage
6.
Zone moins froide
Zone intermédiaire
Zone plus froide
Remarques
Toutes les galeries, les balconnets et les clayettes sont amovibles.
Attention : ne pas laver les accessoires du réfrigérateur au lave-vaisselle.
: le nombre de clayettes et la forme des accessoires peuvent varier d’un modèle à l’autre.
B. Compartiment congélateur
Plateau (si présent) à utiliser comme
7.
support pour les bacs à glaçons et/ou
les eutectiques (accumulateurs de
froid) selon le modèle
Zone de congélation
8.
Bac à glaçons
9.
Compartiment/s (selon les modèles) de
10.
conservation des aliments congelés
Goulotte d’évacuation de l'eau de
11.
dégivrage
Contre-porte du congélateur
12.
C) Plinthe amovible
D) Bandeau de commande
FD NL E P GRI
GB
S N FIN
DK
6fr33023.fm5 Page 2 Monday, February 11, 2002 12:17 PM
CB 1C
BANDEAU DE COMMANDE
Les commandes de l’appareil peuvent être extérieures et/ou intérieures selon les modèles. Réglez
toujours la température de l’appareil à l'aide du bouton thermostat qui se trouve à l’intérieur.
Version avec commandes
extérieures
Touche de mise en marche de l’appareil
1.
Voyant vert indiquant que l’appareil fonctionne
2.
Voyant jaune de congélation rapide
3.
Touche de congélation rapide
4.
Poussoir de l’éclairage intérieur
6.
Version avec commandes
intérieures
Voyant jaune de congélation
4.
Bouton du thermostat de l’appareil
5.
Poussoir de l’éclairage intérieur
6.
Ampoule (15 W maxi)
7.
Repère pour le réglage du thermostat
8.
Thermostat sur z : arrêt du refroidissement et de l’éclairage du compartiment réfrigérateur
Thermostat sur1 : température intérieure
Thermostat sur5 : température intérieure
Nous conseillons de régler le thermostat sur la position 2-3.
Remarque :
influencer la température intérieure du réfrigérateur. Le thermostat doit donc être réglé en fonction de ces
facteurs.
5019 637 33023
la température ambiante, la fréquence d'ouverture de la porte et la position de l’appareil peuvent
GB
moins froide
plus froide
FD NL E P GRI
Retirez l'ampoule en la dévissant dans le sens
inverse des aiguilles d'une montre comme l’indique
la figure
S N FIN
DK
Printed in Italy 02/02
