Page 1
6fr33033.fm5 Page 23 Friday, June 7, 2002 4:57 PM

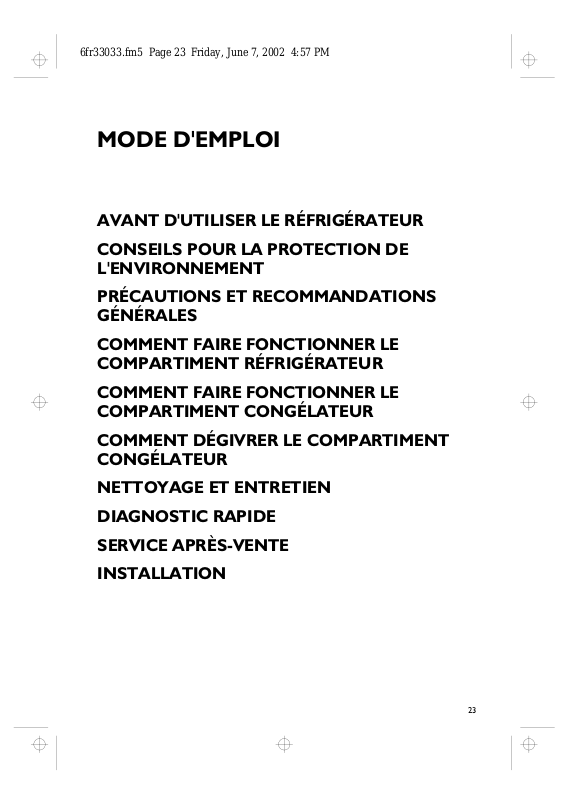

MODE D'EMPLOI
AVANT D'UTILISER LE RÉFRIGÉRATEUR
CONSEILS POUR LA PROTECTION DE
L'ENVIRONNEMENT
PRÉCAUTIONS ET RECOMMANDATIONS
GÉNÉRALES
COMMENT FAIRE FONCTIONNER LE
COMPARTIMENT RÉFRIGÉRATEUR
COMMENT FAIRE FONCTIONNER LE
COMPARTIMENT CONGÉLATEUR
COMMENT DÉGIVRER LE COMPARTIMENT
CONGÉLATEUR
NETTOYAGE ET ENTRETIEN
DIAGNOSTIC RAPIDE
SERVICE APRÈS-VENTE
INSTALLATION
23
Page 2
6fr33033.fm5 Page 24 Friday, June 7, 2002 4:57 PM
AVANT D'UTILISER LE RÉFRIGÉRATEUR
L'appareil que vous venez d'acheter est un combiné
réfrigérateur et congélateur. Il est exclusivement
réservé à un usage ménager.
Le
compartiment congélateur
une congélation parfaite des aliments frais et cuits,
la production de glaçons et la conservation des
aliments surgelés et congelés ;
. Le
manuel
dégivrage automatique
aliments frais et les boissons.
Pour utiliser au mieux votre appareil,
nous vous invitons à lire attentivement les
instructions relatives à son utilisation,
dans lesquelles vous trouverez la description
de votre appareil et des conseils utiles sur la
conservation des aliments.
compartiment réfrigérateur
le dégivrage est
permet de conserver les
permet
à
Conservez ce livret pour toute consultation
ultérieure.
Après avoir déballé l'appareil, assurez-vous que
1.
les portes ferment parfaitement. Tout
dommage éventuel devra être signalé au
revendeur dans un délai de 24 heures.
2. Nous conseillons d'attendre au moins deux
heures avant de mettre l'appareil en
service, afin de permettre au circuit de
réfrigération d'être complètement
performant.
Assurez-vous que l'installation et le
3.
branchement électrique ont été réalisés par
un technicien qualifié, conformément aux
instructions du fabricant et aux normes locales
en vigueur.
CONSEILS POUR LA PROTECTION DE
L'ENVIRONNEMENT
1.Emballage
L'emballage est 100% recyclable et porte le
symbole du recyclage. Pour la mise au rebut,
suivez les réglementations locales en vigueur.
Les matériaux d'emballage (sachets en plastique,
éléments en polystyrène, etc.) doivent être tenus
hors de portée des enfants car ils constituent une
source potentielle de danger.
2. Appareil
Cet appareil a été fabriqué avec des matériaux
recyclables. Pour la mise au rebut, respectez les
normes relatives à l'élimination des déchets en
vigueur dans le pays d'installation.
Avant la mise au rebut, rendez-le inutilisable en
sectionnant le câble d'alimentation électrique. Ne le
jetez pas dans la nature, mais remettez-le à un
centre de collecte spécialisé qui procédera à la
récupération des gaz réfrigérants.
Information :
Cet appareil est sans CFC (le circuit de
réfrigération contient du R134a) ou sans HFC
(le circuit de réfrigération contient du R600a Isobutane). Pour plus de détails, voir la plaque
signalétique qui se trouve sur l'appareil.
24
Page 3
6fr33033.fm5 Page 25 Friday, June 7, 2002 4:57 PM
PRÉCAUTIONS ET RECOMMANDATIONS
GÉNÉRALES
N'utilisez le
pour la conservation d'aliments frais et le
compartiment congélateur
conservation d'aliments surgelés, la congélation
d'aliments frais et la production de glaçons.
Veillez à ne pas couvrir ou obturer les grilles de
ventilation de l'appareil.
N'introduisez pas de récipients en verre
contenant des liquides dans le congélateur car ils
pourraient exploser.
Ne mangez pas les glaçons ou les glaces
immédiatement après les avoir sortis du
compartiment congélateur car ils pourraient
causer des brûlures dues au froid.
Pour éviter tout risque d'étouffement et
d'emprisonnement, interdisez aux enfants de
jouer ou de se cacher dans l'appareil.
N'avalez pas le liquide (atoxique) contenu dans
les accumulateurs de froid.
Débranchez toujours le câble ou coupez le
courant avant d'intervenir sur l'appareil
pour son entretien ou son nettoyage.
Le câb le do it êt re re mpla cé ex clus ivem ent p ar un
technicien agréé.
Après l'installation, vérifiez que le réfrigérateur
n'est pas posé sur le câble d'alimentation.
Stockage des denrées dans les réfrigérateurs
et règles d'hygiène alimentaire
La consommation croissante de plats préparés et
d'autres aliments fragiles, sensibles en particulier au
non-respect de la chaîne du froid 1), rend nécessaire
une meilleure maîtrise de la température de
transport et de stockage de ces produits.
À la maison, le bon usage du réfrigérateur et le
respect de règles dhygiène rigoureuses
contribueront de façon significative et efficace à
l'amélioration de la conservation des aliments.
Maîtrise de la température
Stockez les aliments les plus sensibles dans la
zone la plus froide de l'appareil, conformément
aux indications figurant dans cette notice.
Attendez le complet refroidissement des
préparations avant de les stocker (exemple : soupe).
Li mit ez l e no mbr e d'ou vertu res de la p ort e et , en
tout état de cause, ne pas la laisser ouverte trop
longtemps pour éviter une remontée en
température du réfrigérateur.
Positionnez la commande de réglage du thermostat
de façon à obtenir une température plus basse.
Ce réglage doit se faire progressivement afin de ne
pas provoquer le gel des denrées.
La mesure de la température d'une zone,
clayette par exemple, peut se faire au moyen
compartiment réfrigérateur
que pour la
que
d'un thermomètre placé, dès le départ, dans un
récipient rempli d'eau (verre). Pour être fidèle et
représentative de ce qui se passe à l'intérieur de
l'appareil, la lecture de la température doit être
faite après quelques heures de stabilisation de
l'ensemble, par exemple le matin à la première
ouverture de la porte.
Respect des règles d'hygiène alimentaire
Retirez les emballages du commerce avant de
placer les aliments dans le réfrigérateur
(exemple : emballages des packs de yaourts).
Emballez systématiquement la nourriture pour
éviter que les denrées ne se contaminent
mutuellement.
Disposez les aliments de telle sorte que l'air
puisse circuler librement tout autour.
Consultez la notice d'utilisation de l'appareil en
toutes circonstances et en particulier pour les
conseils d'entretien.
Nettoyez fréquemment l'intérieur du
réfrigérateur en utilisant un produit d'entretien
doux, sans effet oxydant sur les parties
métalliques, puis rincer avec de l'eau additionnée
de jus de citron, de vinaigre blanc ou avec tout
produit désinfectant adapté au réfrigérateur.
Se laver les mains avant de toucher les aliments,
et plusieurs fois pendant la préparation du repas
si celle-ci implique des manipulations successives
de produits différents, et après, bien sûr,
au moment de passer à table comme les règles
d'hygiène l'imposent.
Ne pas réutiliser des ustensiles ayant déjà servi
(par exemple cuillère en bois, planche à découper
sans les avoir bien nettoyés au préalable).
***
1) Chaîne du froid : maintien sans rupture de la
température requise d'un produit, depuis sa
préparation et son conditionnement jusqu'à son
utilisation par le consommateur.
Déclaration de conformité
Cet appareil est destiné à entrer en contact
avec des denrées alimentaires et est conforme au
D.L. 108 du 25.01.1992 (Directive Européenne 89/
109/CEE.
Information
Pour les appareils avec Isobutane (R600a)
L'isobutane est un gaz naturel qui est sans danger
pour l'environnement, mais il est inflammable. Il est
donc indispensable de vous assurer que les tuyaux
du circuit de réfrigération sont en parfait état.
25
Page 4
6fr33033.fm5 Page 26 Friday, June 7, 2002 4:57 PM
COMMENT FAIRE FONCTIONNER LE
COMPARTIMENT RÉFRIGÉRATEUR
Cet appareil est un réfrigérateur avec un compartiment
congélateur à
Le dégivrage du compartiment réfrigérateur est
entièrement automatique.
Afin de garantir des performances optimales, la température
doit être comprise entre +16°C et +32°C.
Mise en marche de lappareil
En fonction du modèle, l'appareil est doté de commandes
externes
Pour les appareils dotés de
appuyez sur la touche de mise en marche
Pour les appareils dotés de
l'appareil est branché, l'éclairage intérieur s'allume à l'ouverture
de la porte du réfrigérateur si le bouton du thermostat n'est pas
positionné sur le symbole
Attention :
(A1-A2)
L'éclairage intérieur s'allume à l'ouverture de la porte.
Le voyant vert
fonctionne.
Il n'est pas nécessaire de régler le thermostat
déjà été fait en usine pour garantir une température de
conservation des aliments frais adéquate, lorsque la
température ambiante varie entre +20°C et +25°C.
Après la mise en marche, 30 minutes environ sont
nécessaires avant que la température de conservation
adéquate soit atteinte si le compartiment réfrigérateur est
normalement chargé.
étoiles.
ou de commandes internes
commandes externes (A1-A2)
s'allume, indiquant que le réfrigérateur
(2)
commandes internes (B)
z
.
(1)
(B)
.
.
car cela a
(5)
:
: lors que
A
A
B
1
2
26
Page 5
6fr33033.fm5 Page 27 Friday, June 7, 2002 4:57 PM
COMMENT FAIRE FONCTIONNER LE
COMPARTIMENT RÉFRIGÉRATEUR
Pour régler la température interne :
Tournez le bouton du thermostat
sur les
Pour interrompre le fonctionnement du compartiment
réfrigérateur :
Appuyez à nouveau sur la touche de mise en marche du réfrigérateur
(A1)
Conservation des aliments dans le compartiment
réfrigérateur :
Rangez les aliments comme indiqué sur la figure.
AAliments cuits
B Poissons, viandes
C Fruits et légumes
D Bouteilles
EBeurre
F Produits laitiers, fromages
Remarques :
numéros plus bas 1-2
MOINS FROIDE ;
sur le
numéro plus haut - 5 -
PLUS FROIDE.
(si celle-ci est présente, sinon débranchez l'appareil)
L'espace entre les clayettes et la paroi intérieure arrière du
réfrigérateur permet à l'air de circuler librement.
Ne disposez pas les aliments en contact direct avec la paroi
arrière du compartiment réfrigérateur.
Ne placez pas d'aliments encore chauds dans les compartiments.
Conservez les liquides dans des récipients fermés.
La conservation de légumes à haute teneur en eau peut provoquer
la formation de condensation dans le bac inférieur : ceci ne porte
pas préjudice au fonctionnement correct de l'appareil.
:
(5)
pour obtenir une température
pour obtenir une température
COMMENT FAIRE FONCTIONNER LE
COMPARTIMENT CONGÉLATEUR
Attention :
Il n'est pas nécessaire de programmer le thermostat
cela a déjà été fait en usine pour garantir une température de
conservation adéquate des aliments congelés dans le
compartiment congélateur, lorsque la température ambiante
varie entre +20°C et +25°C.
Après la mise en marche du compartiment congélateur, attendez
environ 3 heures avant que l'appareil n'atteigne la température de
conservation adéquate pour les aliments surgelés.
Au besoin, réglez la température interne :
Tournez le bouton du thermostat
vers les
numéros bas
est trop froide ;
vers les
numéros hauts
plus froides.
si la température du compartiment
pour obtenir des températures
(5)
:
(5)
car
A
1
27
Page 6
6fr33033.fm5 Page 28 Friday, June 7, 2002 4:57 PM
COMMENT FAIRE FONCTIONNER LE
COMPARTIMENT CONGÉLATEUR
Comment congeler des aliments frais
Le compartiment congélateur
aliments.
La quantité d'aliments frais qu'il est possible de congeler en
24 heures, à une température ambiante de 25°C, est indiquée
sur la plaque signalétique.
Comment procéder :
Réglez le thermostat
1.
Si l'appareil est muni d'une touche de congélation
2.
activez-la (voyant jaune allumé).
Cette opération permet d'atteindre la capacité maximale de
congélation indiquée sur la plaque signalétique et d'éviter une
diminution excessive de la température du compartiment
réfrigérateur au cours du processus de congélation.
Enveloppez hermétiquement l'aliment avec : des feuilles de
3.
papier aluminium, une pellicule transparente, des emballages
plastiques imperméables, des récipients en polyéthylène à
couvercle, des récipients adaptés à la congélation des aliments.
Rangez les aliments dans le compartiment supérieur en
4.
laissant suffisamment d'espace autour des paquets pour
permettre à l'air de circuler librement. Pour accélérer la
congélation des aliments et augmenter la capacité du
compartiment, retirez le panier supérieur et le casier des
produits eutectiques (s'il est disponible). Placez les aliments
déjà congelés dans les autres casiers et les aliments à
congeler directement sur la grille réfrigérante.
La congélation dure 24 heures. Appuyez à nouveau sur la
5.
touche de congélation
Remarque :
En cas de coupure de courant, le compartiment congélateur
maintient la température de conservation comme indiqué
dans la fiche séparée.
Les modèles possédant un ou deux eutectiques pourront
maintenir cette température pendant 25/30 heures environ.
En cas de coupure de courant, n'ouvrez pas la porte du
compartiment congélateur.
Attention :
Pour les périodes de conservation (en mois) des aliments
frais congelés, respectez les indications du tableau ci-contre.
Au moment de l'achat d'aliments surgelés, vérifiez que :
l'emballage ou le paquet sont intacts, car l'aliment peut se
détériorer. Si un paquet est gonflé ou s'il présente des taches
d'humidité, il n'a pas été conservé dans les conditions
optimales et il peut avoir subi un début de décongélation.
Achetez les produits surgelés en dernier lieu et utilisez des
sacs isothermes pour leur transport.
Dès que vous arrivez à la maison, rangez-les immédiatement
dans le compartiment congélateur.
Ne recongelez pas les aliments partiellement décongelés,
mais consommez-les dans un délai de 24 heures.
Évitez ou réduisez au maximum les variations de température.
Respectez la date de péremption indiquée sur l'emballage.
Suivez toujours les instructions figurant sur l'emballage pour la
conservation des aliments congelés.
sur la position 2-3.
(5)
pour la désactiver.
(4)
permet de congeler les
,
(4)
MOIS ALIMENTS
A
B
2
28
Page 7
6fr33033.fm5 Page 29 Friday, June 7, 2002 4:57 PM
COMMENT FAIRE FONCTIONNER LE
COMPARTIMENT CONGÉLATEUR
Production de glaçons
Remplissez le bac à glaçons aux 3/4 d'eau et posez-le sur le fond
du compartiment congélateur. Pour accélérer la formation des
glaçons, placez le bac sur le fond du premier casier (comme le
montre la figure) et non pas sur le plateau porte-eutectiques (s'il
est fourni).
Si le bac est collé au fond du compartiment, n'utilisez pas d'objets
pointus ou tranchants pour le décoller.
.
COMMENT DÉGIVRER LE COMPARTIMENT
CONGÉLATEUR
Nous vous suggérons de dégivrer le compartiment
congélateur 1 ou 2 fois par an ou lorsque la formation de glace
sur les clayettes a atteint 3 mm d'épaisseur. Il est conseillé de
dégivrer quand les réserves sont peu abondantes.
24 heures avant de procéder au dégivrage, appuyez sur la
1.
touche de congélation rapide
aliments sont refroidis au maximum.
Ouvrez la porte et retirez tous les aliments. Enveloppez-les,
2.
bien serrés les uns contre les autres dans du papier journal et
placez-les dans un endroit très frais ou dans un sac isotherme.
Débranchez l'appareil.
3.
Retirez les bacs à glaçons.
4.
Retirez les paniers.
5.
Dégagez la goulotte d'évacuation de l'eau de dégivrage du bas
6.
du compartiment congélateur.
Laissez la porte du congélateu r ouverte. Retirez l e bouchon de
7.
l'orifice d'évacuation (si présent) et placez un récipient
(ou le panier inférieur s'il est présent) en dessous de l'orifice
d'évacuation afin de recueillir l'eau du dégivrage, comme
représenté dans la figure.
8. Remarque :
pas d'objet métallique pointu ou tranchant pour racler la glace et
ne chauffez pas artificiellement l'intérieur du congélateur. Tout
dommage dû à l'usage de tels objets ne serait pas couvert par la
garantie.
Nettoyez le congélateur à l'aide d'une éponge imbibée d'une
9.
solution d'eau tiède et de détergent neutre. N'utilisez pas de
substances abrasives.
Rincez et essuyez avec soin.
10.
Rebranchez l'appareil.
11.
Replacez le tuyau d'évacuation dans son siège et réinstaller les
12.
paniers.
Appuyez à nouveau sur la touche de congélation
13.
replacer les aliments dans le compartiment congélateur et
maintenez-la enfoncée pendant 3 heures environ. Si la touche
de congélation
su r la pos iti on 3 penda nt 4 heur es e nviron a vant d e re placer l es
aliments dans le congélateur.
Une fois ce temps écoulé, réglez le thermostat sur la position
habituelle.
Remarque :
au cours du dégivrage risque de réduire leur période de conservation.
Pour éviter tout dommage irréparable, n'utilisez
n'est pas présente, réglez le thermostat
(4)
L'augmentation de la température des aliments congelés
. Le voyant jaune s'allume. Les
(4)
avant de
(4)
(5)
29
Page 8
6fr33033.fm5 Page 30 Friday, June 7, 2002 4:57 PM
NETTOYAGE ET ENTRETIEN
Avant toute opération de nettoyage, débranchez
l'appareil.
Nettoyez l'intérieur du compartiment congélateur pendant le
dégivrage.
Nettoyez périodiquement le compartiment réfrigérateur
avec une éponge imbibée d'une solution d'eau tiède et/ou de
détergent neutre. Rincez et essuyez avec un chiffon doux.
N'utilisez pas de substances abrasives.
Nettoyez l'extérieur avec un chiffon doux imbibé d'eau.
N'utilisez ni détergents abrasifs ni éponges métalliques,
ni détachants (ex. dissolvant, trichloréthylène), ni vinaigre.
Le dégivrage du compartiment réfrigérateur est entièrement
automatique. Certains modèles présentent un orifice
d'évacuation. Nettoyez régulièrement l'intérieur de l'orifice
d'évacuation à l'aide de l'outil fourni, afin de garantir
l'écoulement correct de l'eau.
Nettoyez régulièrement le condenseur (radiateur),
qui se trou ve à l'ar rière de l'appareil, ainsi que la plinthe
avec un aspirateur ou une brosse.
En cas d'absence prolongée
Videz les compartiments réfrigérateur et congélateur.
1.
Débranchez l'appareil.
2.
Dégivrez le congélateur, nettoyez et séchez les deux
3.
compartiments.
Laissez les portes ouvertes afin d'éviter la formation de
4.
mauvaises odeurs.
30
Page 9
6fr33033.fm5 Page 31 Friday, June 7, 2002 4:57 PM
DIAGNOSTIC RAPIDE
1. Lappareil ne fonctionne pas.
Y a-t-il une coupure de courant ?
La fiche est-elle correctement introduite dans
la prise de courant ?
L'interrupteur bipolaire est-il enclenché ?
Le fusible n'a-t-il pas grillé ?
Le câble d'alimentation est-il endommagé ?
Le thermostat est-il sur la position
La touche 1 est-elle enclenchée ?
2. La température à l'intérieur des
compartiments n'est pas assez froide.
Les portes ferment-elles correctement ?
L'appareil est-il installé près d'une source de
chaleur ?
Le thermostat est-il sur la bonne position ?
La circulation de l'air à travers les grilles de
ventilation n'est-elle pas gênée ?
Le condenseur est-il propre ?
3. La température à l'intérieur du
réfrigérateur est trop froide.
Le thermostat est-il sur la bonne position ?
4. Il y a de l'eau au fond du compartiment
réfrigérateur.
La goulott e d'évacu ation de l'eau de dégivrage
est-elle bouchée ?
Le thermostat est-il sur la bonne position ?
z
(Arrêt) ?
5. Lappareil fait trop de bruit.
L'appareil est-il en contact avec d'autres
meubles ou objets ?
Les tuyaux à l'arrière se touchent-ils ou vibrent-
ils ?
La chev ill e de f ixa tion du compresseu r a-t-elle
été retirée ?
6. L'éclairage intérieur ne fonctionne pas.
Contrôlez d'abord le point 1, puis :
Débranchez l'appareil.
Retirez le capot de l'ampoule.
Contrôlez l'ampoule, dévissez-la et
remplacez-la, si nécessaire, par une neuve.
Ne pas dépasser 15W de puissance.
Remarques :
Si le bord avant du réfrigérateur est
chaud, il ne s'agit pas d'un défaut mais d'un
moyen de prévention contre la formation
de condensation.
Les bruits de gargouillement et les bruits
de détente provenant du circuit de
réfrigération doivent être considérés
comme normaux.
SERVICE APRÈS-VENTE
Avant de contacter le Service Après-vente :
Vérifiez s'il n'est pas possible d'éliminer les
1.
pannes sans aide (voir Diagnostic rapide).
Remettez l'appareil en marche pour vous
2.
assurer que l'inconvénient a été éliminé.
Si le problème persiste, débranchez à nouveau
l'appareil et répétez l'opération une heure plus
tard.
Si le résultat est encore négatif, contactez le
3.
Service Après-vente.
Communiquez :
le type de panne,
le modèle,
le numéro de Service (numéro qui se trouve
après le mot SERVICE sur la plaque signalétique
placée à l'intérieur de l'appareil),
votre adresse complète,
votre numéro de téléphone avec l'indicatif.
Remarque :
Le changement du sens de l'ouverture des
portes de l'appareil effectué par le Service
Après-vente n'est pas considéré comme une
intervention sous garantie.
31
Page 10
6fr33033.fm5 Page 32 Friday, June 7, 2002 4:57 PM
INSTALLATION
N'installez pas l'appareil près d'une source de chaleur.
Placez l'appareil dans un endroit sec et bien aéré.
Assurez-vous que l'appareil est de niveau.
Réglez les pieds avant, si nécessaire.
Laissez un espace d'au moins 5 cm au-dessus de l'appareil.
Certains modèles sont équipés de parois latérales saillantes qui
permettent de les placer directement en contact avec le mur.
Si tel n'est pas le cas, montez les entretoises (si elles sont
fournies) sur la partie supérieure du condenseur, qui se trouve
à l'arrière de l'appareil.
Pour les modèles sans parois latérales, prévoyez une distance
d'au moins 4,5 cm entre l'appareil et le mur.
Nettoyez l'intérieur (voir chapitre Comment nettoyer
l'appareil).
Montez les accessoires fournis.
Retirez la cheville de fixation du compresseur (si présente).
Branchement électrique
Les branchements électriques doivent être conformes aux
normes locales en vigueur.
Contrôlez que le voltage indiqué sur la plaquette signalétique
correspond à la tension de l'habitation.
La mise à la terre de l'appareil est obligatoire aux
termes de la loi.
Le fabricant décline toute responsabilité pour tout
dommage éventuel subi par des personnes, des
animaux ou des biens, résultant de la non-observation
des consignes mentionnées ci-dessus.
Si la prise et la fiche ne sont pas du même type, faites-les
remplacer par un technicien qualifié.
N'utilisez pas d'adaptateurs, de prises multiples ni de
rallonges.
32
Loading...
