Whirlpool ARC 4960, ARC 5100/IX, ART 8771/H, ARC 5000, ART 894/H PROGRAM CHART [es]
...
6es33023.fm5 Page 1 Monday, February 11, 2002 12:18 PM

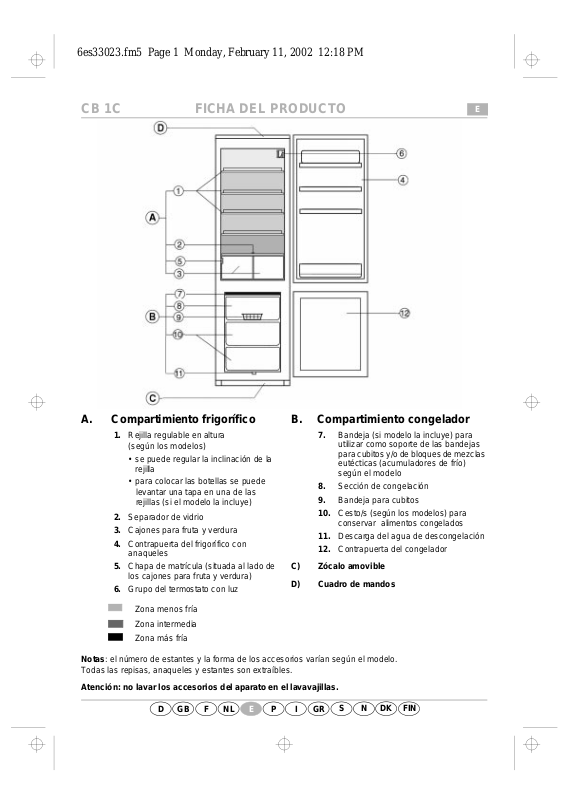

CB 1C FICHA DEL PRODUCTO
E
A. Compartimiento frigorífico
Rejilla regulable en altura
1.
(según los modelos)
• se puede regular la inclinación de la
rejilla
• para colocar las botellas se puede
levantar una tapa en una de las
rejillas (si el modelo la incluye)
Separador de vidrio
2.
Cajones para fruta y verdura
3.
Contrapuerta del frigorífico con
4.
anaqueles
Chapa de matrícula (situada al lado de
5.
los cajones para fruta y verdura)
Grupo del termostato con luz
6.
Zona menos fría
Zona intermedia
Zona más fría
: el número de estantes y la forma de los accesorios varían según el modelo.
Notas
Todas las repisas, anaqueles y estantes son extraíbles.
Atención: no lavar los accesorios del aparato en el lavavajillas.
B. Compartimiento congelador
Bandeja (si modelo la incluye) para
7.
utilizar como soporte de las bandejas
para cubitos y/o de bloques de mezclas
eutécticas (acumuladores de frío)
según el modelo
Sección de congelación
8.
Bandeja para cubitos
9.
Cesto/s (según los modelos) para
10.
conservar alimentos congelados
Descarga del agua de descongelación
11.
Contrapuerta del congelador
12.
C) Zócalo amovible
D) Cuadro de mandos
GB
ED F NL P GRI
S N FIN
DK
6es33023.fm5 Page 2 Monday, February 11, 2002 12:18 PM
CB 1C
CUADRO DE MANDOS
Los mandos del aparato pueden ser externos y/o internos, según el modelo. Para regular las
temperaturas del aparato, usar siempre el mando interno.
Modelo con mandos externos
Pulsador general de puesta en marcha del aparato
1.
Testigo verde del aparato en funcionamiento
2.
Testigo amarillo de congelación rápida
3.
Pulsador para la congelación rápida
4.
Pulsador de la luz interna
6.
Modelo con mandos internos
Pulsador testigo amarillo de
4.
congelación
Mando del termostato del aparato
5.
Pulsador de encendido de la luz interna
6.
Bombilla (máximo15W)
7.
Marca de referencia de la posición del
8.
termostato
Termostato en z: la refrigeración y la iluminación están apagadas
Termostato en1: temperatura interna
Termostato en5: temperatura interna
Se aconseja regular el termostato en las posiciones 2-3.
La temperatura del aire circunstante, la frecuencia de apertura de la puerta y la ubicación del aparato
Nota:
pueden influenciar las temperaturas internas del frigorífico. Las posiciones del termostato tienen que variar
en función de estos factores.
5019 637 33023
menos fría
más fría
GB
Para quitar la bombilla, desenroscarla en el sentido
opuesto al de las manijas del reloj como se ilustra en
la figura
ED F NL P GRI
S N FIN
DK
Printed in Italy 02/02
