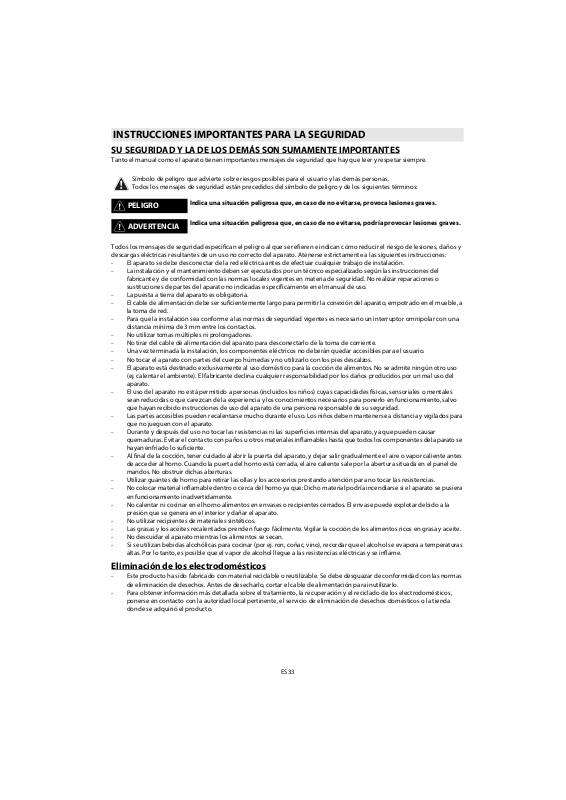

INSTRUCCIONES IMPORTANTES PARA LA SEGURIDAD

SU SEGURIDAD Y LA DE LOS DEMÁS SON SUMAMENTE IMPORTANTES

Tanto el manual como el aparato tienen importantes mensajes de seguridad que hay que leer y respetar siempre.

Símbolo de peligro que advierte sobre riesgos posibles para el usuario y las demás personas.
Todos los mensajes de seguridad están precedidos del símbolo de peligro y de los siguientes términos:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad especifican el peligro al que se refieren e indican cómo reducir el riesgo de lesiones, daños y
descargas eléctricas resultantes de un uso no correcto del aparato. Atenerse estrictamente a las siguientes instrucciones:

- El aparato se debe desconectar de la red eléctrica antes de efectuar cualquier trabajo de instalación.

- La instalación y el mantenimiento deben ser ejecutados por un técnico especializado según las instrucciones del
fabricante y de conformidad con las normas locales vigentes en materia de seguridad. No realizar reparaciones o
sustituciones de partes del aparato no indicadas específicamente en el manual de uso.

- La puesta a tierra del aparato es obligatoria.

- El cable de alimentación debe ser suficientemente largo para permitir la conexión del aparato, empotrado en el mueble, a
la toma de red.

- Para que la instalación sea conforme a las normas de seguridad vigentes es necesario un interruptor omnipolar con una
distancia mínima de 3 mm entre los contactos.

- No utilizar tomas múltiples ni prolongadores.

- No tirar del cable de alimentación del aparato para desconectarlo de la toma de corriente.

- Una vez terminada la instalación, los componentes eléctricos no deberán quedar accesibles para el usuario.

- No tocar el aparato con partes del cuerpo húmedas y no utilizarlo con los pies descalzos.

- El aparato está destinado exclusivamente al uso doméstico para la cocción de alimentos. No se admite ningún otro uso
(ej. calentar el ambiente). El fabricante declina cualquier responsabilidad por los daños producidos por un mal uso del
aparato.

- El uso del aparato no está permitido a personas (incluidos los niños) cuyas capacidades físicas, sensoriales o mentales
sean reducidas o que carezcan de la experiencia y los conocimientos necesarios para ponerlo en funcionamiento, salvo
que hayan recibido instrucciones de uso del aparato de una persona responsable de su seguridad.

- Las partes accesibles pueden recalentarse mucho durante el uso. Los niños deben mantenerse a distancia y vigilados para
que no jueguen con el aparato.

- Durante y después del uso no tocar las resistencias ni las superficies internas del aparato, ya que pueden causar
quemaduras. Evitar el contacto con paños u otros materiales inflamables hasta que todos los componentes del aparato se
hayan enfriado lo suficiente.

- Al final de la cocción, tener cuidado al abrir la puerta del aparato, y dejar salir gradualmente el aire o vapor caliente antes
de acceder al horno. Cuando la puerta del horno está cerrada, el aire caliente sale por la abertura situada en el panel de
mandos. No obstruir dichas aberturas.

- Utilizar guantes de horno para retirar las ollas y los accesorios prestando atención para no tocar las resistencias.

- No colocar material inflamable dentro o cerca del horno ya que: Dicho material podría incendiarse si el aparato se pusiera
en funcionamiento inadvertidamente.

- No calentar ni cocinar en el horno alimentos en envases o recipientes cerrados. El envase puede explotar debido a la
presión que se genera en el interior y dañar el aparato.

- No utilizar recipientes de materiales sintéticos.

- Las grasas y los aceites recalentados prenden fuego fácilmente. Vigilar la cocción de los alimentos ricos en grasa y aceite.

- No descuidar el aparato mientras los alimentos se secan.

- Si se utilizan bebidas alcohólicas para cocinar (por ej. ron, coñac, vino), recordar que el alcohol se evapora a temperaturas
altas. Por lo tanto, es posible que el vapor de alcohol llegue a las resistencias eléctricas y se inflame.

Indica una situación peligrosa que, en caso de no evitarse, provoca lesiones graves.

Indica una situación peligrosa que, en caso de no evitarse, podría provocar lesiones graves.

Eliminación de los electrodomésticos

- Este producto ha sido fabricado con material reciclable o reutilizable. Se debe desguazar de conformidad con las normas
de eliminación de desechos. Antes de desecharlo, cortar el cable de alimentación para inutilizarlo.

- Para obtener información más detallada sobre el tratamiento, la recuperación y el reciclado de los electrodomésticos,
ponerse en contacto con la autoridad local pertinente, el servicio de eliminación de desechos domésticos o la tienda
donde se adquirió el producto.

ES33

INSTALACIÓN

Tras desembalar el horno, comprobar que no se haya dañado durante el transporte y que la puerta cierre correctamente. Si se
observa algún problema, contactar con el distribuidor o el servicio de asistencia más cercano. Para evitar daños, retirar el horno
de la base de poliestireno en el momento de la instalación.

PREPARACIÓN DEL MUEBLE PARA EL EMPOTRADO

• Los muebles de cocina en contacto con el horno deben ser resistentes al calor (al menos 90°C).

• Realizar todas las tareas de corte del armario antes de instalar el horno en el alojamiento y retirar por completo todas las
astillas y partículas de madera.

• Después de la instalación, el fondo del horno no debe ser accesible.

• Para que el aparato funcione correctamente, no obstruir la separación mínima entre la superficie de trabajo y el borde
superior del horno.

CONEXIÓN A LA RED ELÉCTRICA

Asegurarse de que el voltaje indicado en la placa de datos del aparato coincida con la tensión de la red. La placa de datos se
encuentra en el borde frontal del horno (visible con la puerta del horno abierta).

• La sustitución del cable de alimentación (tipo H05 RR-F 3 x 1,5 mm
Ponerse en contacto con un centro de asistencia técnica autorizado.

RECOMENDACIONES GENERALES
Antes del uso:

- Quitar las protecciones de cartón, la película protectora y las etiquetas adhesivas de los accesorios.

- Sacar los accesorios del horno y calentarlo a 200 °C durante aproximadamente una hora para eliminar el olor de la grasa
protectora y los materiales aislantes.

2

) debe llevarla a cabo un electricista profesional.

Durante el uso:

- No colocar objetos pesados sobre la puerta, ya que podrían dañarla.

- No apoyarse sobre la puerta ni colgar objetos del asa.

- No cubrir el interior del horno con papel de aluminio.

- No verter agua en el interior del horno caliente; podría dañar el revestimiento esmaltado.

- No arrastrar ollas ni sartenes sobre la base del horno, ya que podrían dañar el revestimiento esmaltado.

- Comprobar que los cables eléctricos de otros aparatos no rocen las partes calientes del horno ni queden atrapados por la
puerta.

- No exponer el horno a los agentes atmosféricos.

CONSEJOS PARA PROTEGER EL MEDIO AMBIENTE

Eliminación del embalaje

El mate rial d e emb alaj e es 10 0% re cicl able y está marc ado c on el s ímbol o de r ecic lado ( ). Elim ine lo s dis tint os ti pos de mate rial
del embalaje conforme a la normativa local sobre eliminación de desechos.

Eliminación del producto

- Este aparato lleva la marca CE de conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre
desechos de aparatos eléctricos y electrónicos (RAEE).

- La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.

- El símbolo en el aparato o en la documentación que lo acompaña indica que no se puede tratar como desecho
doméstico, sino que debe entregarse en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos.

Ahorro de energía

- Precalentar el horno sólo si esto se especifica en la receta o en la tabla de tiempos de cocción o en la receta.

- Utilizar fuentes de horno lacadas o esmaltadas oscuras, ya que absorben mejor el calor.

- Apagar el horno 10/15 minutos antes del tiempo de cocción fijado. Los alimentos que requieren una cocción prolongada se
siguen cocinando incluso después del apagado del horno.

DECLARACIÓN DE CONFORMIDAD

- Este horno está preparado para entrar en contacto con alimentos, es conforme con la normativa europea ( ) n.1935/2004 y
se ha diseñado, fabricado y comercializado de conformidad con las normas de seguridad de la Directiva sobre “Bajo
Voltaje” 2006/95/CE (que sustituye a 73/23/CEE y siguientes enmiendas), los requisitos de protección de la directiva “EMC”
2004/108/CE.

ES34

Guía para la solución de problemas

El horno no funciona:

• Controle que haya corriente eléctrica en la red y que el horno esté enchufado.

• Encienda el horno para comprobar si se ha solucionado el problema.

El programador electrónico no funciona:

• Si la pantalla muestra la letra “ ” seguida de un número, póngase en contacto con el Servicio de asistencia más cercano.
Indique el número que aparece después de la letra “ ”.

SERVICIO DE ASISTENCIA TÉCNICA

Antes de contactar con el Servicio de Asistencia:

1. Intente resolver el problema consultando el apartado “Guía para la solución de problemas”.

2. Vuelva a encender el aparato para comprobar si se ha solucionado el problema.

Si el fallo persiste, contacte con el Servicio de Asistencia más cercano.

Indique lo siguiente:

• una breve descripción del problema;

• el tipo y el modelo exactos;

• el número de servicio (número que aparece después de la palabra “Service” en la placa de datos), que se encuentra en el
borde derecho del interior del horno (visible con la puerta del horno abierta). También aparece en el folleto de la garantía;

• su dirección completa;

• su número de teléfono.

Si fuera necesario efectuar reparaciones, póngase en contacto con un Servicio de asistencia técnica autorizado para asegurar
el uso de piezas de recambio originales y una reparación correcta.

LIMPIEZA

ADVERTENCIA

Exterior del horno

IMPORTANTE: no utilice detergentes corrosivos o abrasivos. Si uno de esos productos entra accidentalmente en
contacto con el aparato, límpielo de inmediato con un paño húmedo.

• Limpie las superficies con un paño húmedo. Si está muy sucio, utilice una solución de agua con unas gotas de detergente
para vajillas. Seque con un paño seco.

Interior del horno

IMPORTANTE: no utilice esponjas abrasivas ni raspadores o estropajos metálicos. Con el tiempo, pueden deteriorar las
superficies esmaltadas y el cristal de la puerta del horno.

• Cuando termine de usar el horno, espere a que se enfríe y límpielo, de ser posible aún templado, para eliminar la suciedad
y las manchas debidas a los residuos de los alimentos (por ej., los de alto contenido de azúcar).

• Utilice detergentes para horno de marca y siga atentamente las instrucciones del fabricante.

• Limpie el cristal de la puerta con un detergente líquido adecuado. Puede retirar la puerta del horno para facilitar la
limpieza (consulte MANTENIMIENTO).

• La resistencia superior del grill (consulte MANTENIMIENTO) se puede bajar (sólo en algunos modelos) para limpiar el
techo interior del horno.

NOTA: durante la cocción prolongada de alimentos con un alto contenido de agua (ej. pizza, verduras, etc.), puede
acumularse condensación en el interior de la puerta y en torno a la junta. Cuando el horno esté frío, séquelo con un paño
o una esponja.

- No utilice aparatos de limpieza con vapor.

- Limpie el horno sólo cuando esté frío al tacto.

- Desconecte el aparato de la red eléctrica.

Accesorios:

• Sumerja los accesorios en agua con detergente para vajillas inmediatamente después de usarlos, utilizando guantes si
aún están calientes.

• Los residuos de alimentos pueden eliminarse fácilmente con un cepillo o una esponja.

ES35

Limpieza de la pared posterior y de los paneles laterales catalíticos del horno
(si cuenta con ellos):

IMPORTANTE: no utilice detergentes corrosivos o abrasivos, cepillos duros, estropajos para ollas ni aerosoles para
horno que puedan dañar la superficie catalítica y arruinar sus propiedades de autolimpieza.

• Haga funcionar el horno vacío a una temperatura de 200 °C durante una hora.

• A continuación, deje enfriar el aparato y elimine los residuos de alimentos con una esponja.

MANTENIMIENTO

ADVERTENCIA

- Utilice guantes de seguridad.

- Compruebe que el horno está frío antes de llevar a cabo las siguientes operaciones.

- Desconecte el aparato de la red eléctrica.

EXTRACCIÓN DE LA PUERTA
Para extraer la puerta:

1. Abra la puerta por completo.

2. Levante las sujeciones y empújelas al máximo hacia delante (Fig. 1).

3. Cierre la puerta al máximo (A), levántela (B) y gírela (C) hasta liberarla (D) (Fig. 2).

Para montar la puerta:

1. Introduzca las bisagras en sus posiciones.

2. Abra la puerta por completo.

3. Baje las dos palancas de bloqueo.

4. Cierre la puerta.

Fig. 1 Fig. 2

DESPLAZAMIENTO DE LA RESISTENCIA SUPERIOR (SÓLO EN ALGUNOS MODELOS)

1. Extraiga las rejillas laterales de soporte de accesorios (Fig. 3).

2. Tire de la resistencia ligeramente hacia fuera (Fig. 4) y bájela (Fig. 5).

3. Para volver a situar la resistencia en su posición, elévela, tire de ella ligeramente hacia fuera, y compruebe que queda
apoyada en los soportes laterales.

Fig. 3 Fig. 4 Fig. 5

ES36

CAMBIO DE LA BOMBILLA DEL HORNO

Para cambiar la bombilla posterior (si la hay):

1. Desconecte el horno de la red eléctrica.

2. Desenrosque la tapa de la bombilla (Fig. 6), cambie la bombilla (consulte la nota sobre el tipo de bombilla) y vuelva a
atornillar la tapa.

3. Vuelva a conectar el horno a la red eléctrica.

Para cambiar la bombilla lateral (si la hay):

1. Desconecte el horno de la red eléctrica.

2. Extraiga las rejillas laterales de soporte de los accesorios, si las hay (Fig. 3).

3. Haga palanca hacia fuera con un destornillador hasta sacar la tapa (Fig. 7).

4. Sustituya la bombilla (consulte la nota sobre el tipo de bombilla) (Fig. 8).

5. Vuelva a poner la tapa y empuje contra la pared para engancharla bien (Fig. 9).

6. Monte las rejillas laterales de soporte de los accesorios.

7. Vuelva a conectar el horno a la red eléctrica.

Fig. 6 Fig. 7 Fig. 8 Fig. 9

NOTA:

- Utilice sólo bombillas incandescentes de 25-40W/230V tipo E-14, T300°C o bombillas halógenas de 20-40W/230 V tipo G9,
T300°C.

- Las bombillas están disponibles en nuestro Servicio de Asistencia.

IMPORTANTE:

- No manipule las bombillas halógenas con las manos desnudas ya que las huellas digitales podrían dañarlas.

- No utilice el horno hasta que no haya colocado la tapa de la bombilla.

ES37

INSTRUCCIONES PARA EL USO DEL HORNO

PARA LA CONEXIÓN ELÉCTRICA, CONSULTE LA PARTE DEDICADA A LA INSTALACIÓN

1. Panel de mandos

2. Resistencia superior/grill

3. Ventilador de refrigeración (no visible)

4. Placa de datos (no debe retirarse)

5. Bombillas

6. Ventilador

7. Asador rotativo

8. Resistencia inferior (no visible)

9. Puerta

10. Niveles (el número de nivel se indica en la parte frontal del horno)

11. Pared posterior

NOTA:

- Durante la cocción es posible que el ventilador de refrigeración se active con intervalos para reducir al mínimo el
consumo energético.

- Al final de la cocción, después de apagar el horno, es posible que el ventilador de refrigeración siga funcionando durante
un determinado lapso de tiempo.

- Al abrir la puerta durante la cocción, las resistencias se desactivan.

ACCESORIOS INCLUIDOS DE SERIE

Fig. A Fig. B Fig. C

A. PARRILLA (n. 2): Se puede utilizar para asar alimentos o como apoyo para fuentes, moldes de tartas y otros recipientes de

cocción.

B. GRASERA (n. 1): Colocada debajo de la parrilla, sirve para recoger la grasa; como bandeja, se puede emplear para cocinar

carne, pescado, verduras, pan, etc.

C. ASADOR ROTATIVO (n. 1): Para asar de modo uniforme grandes trozos de carne y aves.

ACCESORIOS NO INCLUIDOS DE SERIE

Existen otros accesorios opcionales como, por ejemplo, la bandeja pastelera, los paneles catalíticos, etc. que se pueden comprar
en el Servicio de Asistencia al Cliente.

ES38
