Whirlpool AKZM 756/NB, AKZM 756/WH PROGRAM CHART [ru]

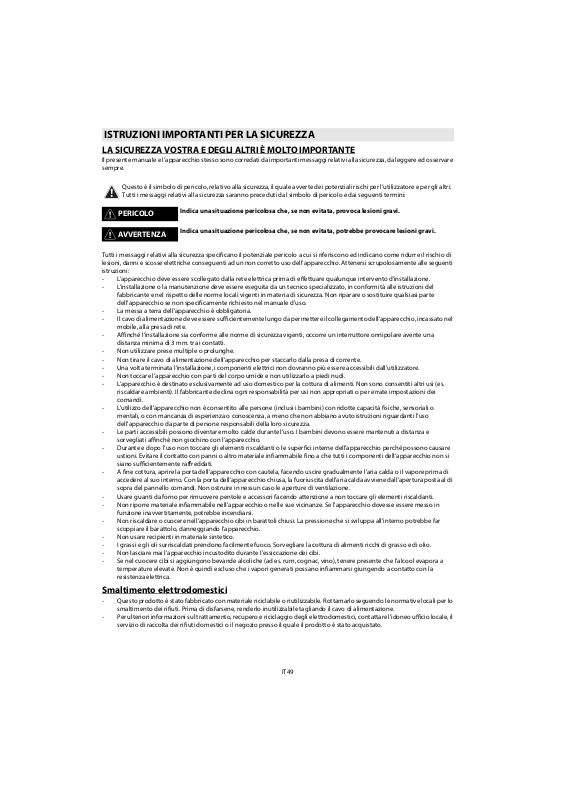

ISTRUZIONI IMPORTANTI PER LA SICUREZZA
LA SICUREZZA VOSTRA E DEGLI ALTRI È MOLTO IMPORTANTE
Il presente manuale e l’apparecchio stesso sono corredati da importanti messaggi relativi alla sicurezza, da leggere ed osservare sempre.
Questo è il simbolo di pericolo, relativo alla sicurezza, il quale avverte dei potenziali rischi per l’utilizzatore e per gli altri. Tutti i messaggi relativi alla sicurezza saranno preceduti dal simbolo di pericolo e dai seguenti termini:
PERICOLO
AVVERTENZA
Tutti i messaggi relativi alla sicurezza specificano il potenziale pericolo a cui si riferiscono ed indicano come ridurre il rischio di lesioni, danni e scosse elettriche conseguenti ad un non corretto uso dell’apparecchio. Attenersi scrupolosamente alle seguenti istruzioni:
- L’apparecchio deve essere scollegato dalla rete elettrica prima di effettuare qualunque intervento d’installazione.
- La messa a terra dell’apparecchio è obbligatoria.
- Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento dell’apparecchio, incassato nel mobile, alla presa di rete.
- Affinché l’installazione sia conforme alle norme di sicurezza vigenti, occorre un interruttore onnipolare avente una distanza minima di 3 mm. tra i contatti.
- Non utilizzare prese multiple o prolunghe.
- Non tirare il cavo di alimentazione dell’apparecchio per staccarlo dalla presa di corrente.
- Una volta terminata l’installazione, i componenti elettrici non dovranno più essere accessibili dall’utilizzatore.
- Non toccare l’apparecchio con parti del corpo umide e non utilizzarlo a piedi nudi.
- L’apparecchio è destinato esclusivamente ad uso domestico per la cottura di alimenti. Non sono consentiti altri usi (es. riscaldare ambienti). Il fabbricante declina ogni responsabilità per usi non appropriati o per errate impostazioni dei comandi.
- L’utilizzo dell’apparecchio non è consentito alle persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza o conoscenza, a meno che non abbiano avuto istruzioni riguardanti l’uso dell’apparecchio da parte di persone responsabili della loro sicurezza.
- Le parti accessibili possono diventare molto calde durante l’uso. I bambini devono essere mantenuti a distanza e sorvegliati affinchè non giochino con l’apparecchio.
- Durante e dopo l’uso non toccare gli elementi riscaldanti o le superfici interne dell’apparecchio perché possono causare ustioni. Evitare il contatto con panni o altro materiale infiammabile fino a che tutti i componenti dell’apparecchio non si siano sufficientemente raffreddati.
- A fine cottura, aprire la porta dell’apparecchio con cautela, facendo uscire gradualmente l’aria calda o il vapore prima di accedere al suo interno. Con la porta dell’apparecchio chiusa, la fuoriuscita dell’aria calda avviene dall’apertura posta al di sopra del pannello comandi. Non ostruire in nessun caso le aperture di ventilazione.
- Usare guanti da forno per rimuovere pentole e accessori facendo attenzione a non toccare gli elementi riscaldanti.
- Non riporre materiale infiammabile nell’apparecchio o nelle sue vicinanze. Se l’apparecchio dovesse essere messo in funzione inavvertitamente, potrebbe incendiarsi.
- Non riscaldare o cuocere nell’apparecchio cibi in barattoli chiusi. La pressione che si sviluppa all’interno potrebbe far scoppiare il barattolo, danneggiando l’apparecchio.
- Non usare recipienti in materiale sintetico.
- I grassi e gli oli surriscaldati prendono facilmente fuoco. Sorvegliare la cottura di alimenti ricchi di grasso e di olio.
- Non lasciare mai l’apparecchio incustodito durante l’essiccazione dei cibi.
- Se nel cuocere cibi si aggiungono bevande alcoliche (ad es. rum, cognac, vino), tenere presente che l’alcool evapora a temperature elevate. Non è quindi escluso che i vapori generati possano infiammarsi giungendo a contatto con la resistenza elettrica.
Indica una situazione pericolosa che, se non evitata, provoca lesioni gravi.
Indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni gravi.
Smaltimento elettrodomestici
- Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Rottamarlo seguendo le normative locali per lo smaltimento dei rifiuti. Prima di disfarsene, renderlo inutilizzabile tagliando il cavo di alimentazione.
- Per ulteriori informazioni sul trattamento, recupero e riciclaggio degli elettrodomestici, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
IT49
INSTALLAZIONE
Dopo aver disimballato il forno verificare che non si sia danneggiato durante il trasporto e che la porta si chiuda perfettamente. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. Per prevenire eventuali danni, si consiglia di rimuovere il forno dalla base in polistirolo soltanto prima dell’installazione.
PREDISPOSIZIONE DEL MOBILE PER INCASSO
• I mobili della cucina adiacenti al forno devono resistere al calore (min 90°C).
• Eseguire tutti i lavori di taglio del mobile prima di inserire il forno e rimuovere accuratamente trucioli o residui di segatura.
• La parte inferiore del forno non deve più essere accessibile dopo l’installazione.
• Per un corretto funzionamento del prodotto non ostruire l’apertura minima tra piano di lavoro e il lato superiore del forno.
CONNESSIONE ALLA RETE ELETTRICA
Controllare che la tensione indicata sulla targhetta matricola del prodotto sia la stessa della rete elettrica. Essa si trova sul bordo anteriore del forno (visibile quando la porta è aperta).
• Eventuali sostituzioni del cavo di alimentazione (tipo H05 RR-F 3 x 1,5 mm personale qualificato. Rivolgersi ai centri di assistenza autorizzati.
RACCOMANDAZIONI GENERALI Prima dell’utilizzo:
- Rimuovere protezioni di cartone, pellicole trasparenti ed etichette adesive dagli accessori.
- Togliere gli accessori dal forno e riscaldarlo a 200° per un’ora circa in modo da eliminare odori e fumi derivanti da materiale isolante e grassi di protezione.
Durante l’utilizzo:
- Non appoggiare pesi sulla porta in quanto essi potrebbero danneggiarla.
- Non aggrapparsi alla porta o appendere oggetti alla maniglia.
- Non ricoprire l’interno del forno con fogli di alluminio.
- Non versare mai acqua all’interno del forno caldo; lo smalto potrebbe danneggiarsi.
- Non trascinare sul fondo del forno pentole o tegami per non rovinare lo smalto.
- Accertarsi che i cavi elettrici di altri apparecchi non vadano a toccare le parti calde del forno o ad incastrarsi nella porta.
- Non esporre il forno agli agenti atmosferici.
2
) devono essere effettuate unicamente da
CONSIGLI PER LA SALVAGUARDIA DELL’AMBIENTE
Smaltimento imballaggio
Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo di riciclaggio ( ). Le diverse parti dell’imballaggio non devono essere disperse nell’ambiente, ma smaltite in conformità alle norme stabilite dalle autorità locali.
Smaltimento prodotto
- Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).
- Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute.
- Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di
apparecchiature elettriche ed elettroniche.
Risparmio energetico
- Preriscaldare l’apparecchio solo se indicato nella tabella di cottura o nella vostra ricetta.
- Usare stampi da forno scuri, laccati o smaltati, perché assorbono molto meglio il calore.
- Spegnere il forno 10/15 minuti prima del tempo totale di cottura impostato. Nel caso di cibi che richiedono tempi lunghi, questi continueranno comunque a cuocere.
DICHIARAZIONE DI CONFORMITA’
- Questo apparecchio, destinato ad entrare a contatto con prodotti alimentari, è conforme al regolamento ( ) n.1935/ 2004 ed è stato progettato, costruito ed immesso sul mercato in conformità ai requisiti di sicurezza della direttiva “Bassa Tensione”2006/95/CE (che sostituisce la 73/23/CEE e successivi emendamenti), requisiti di protezione della direttiva “EMC” 2004/108/CE.
IT50
GUIDA RICERCA GUASTI
Il forno non funziona:
• Verificare che ci sia tensione in rete e che il forno sia connesso elettricamente.
• Spegnere e riaccendere il forno, per accertare che l’inconveniente sia stato ovviato.
Il programmatore elettronico non funziona:
• Se sul display viene visualizzata una “ ” seguita da un numero, contattare il Servizio Assistenza più vicino. Specificare in tal caso il numero che segue la lettera “ ”.
SERVIZIO ASSISTENZA
Prima di contattare il Servizio Assistenza:
1. Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in “Guida ricerca guasti”.
2. Spegnere e riaccendere l’apparecchio per accertarsi che l’inconveniente sia stato ovviato.
Se dopo i suddetti controlli l’inconveniente permane, contattare il Servizio Assistenza più vicino.
Indicare sempre:
• una breve descrizione del guasto;
• il tipo e il modello esatto del forno;
• il numero Assistenza (è il numero che si trova dopo la parola Service sulla targhetta matricola), posto sul bordo interno destro della cavità del forno (visibile a porta aperta). Il numero Assistenza è anche riportato sul libretto di garanzia;
• il vostro indirizzo completo;
• il vostro numero telefonico.
Qualora si renda necessaria una riparazione, rivolgersi ad un Centro di Assistenza Tecnica autorizzato (a garanzia dell’utilizzo di pezzi di ricambio originali e di una corretta riparazione).
PULIZIA
AVVERTENZA
Esterno del forno
IMPORTANTE: non usare detergenti corrosivi o abrasivi. Se, inavvertitamente, uno di questi prodotti dovesse venire a contatto con l’apparecchio, pulirlo subito con un panno umido.
• Pulire con panno umido le superfici. Se molto sporco, aggiungere all’acqua qualche goccia di detersivo per i piatti. Asciugare con panno asciutto.
Interno del forno
IMPORTANTE: Non utilizzare spugne abrasive, pagliette o raschietti metallici. Il loro impiego, col tempo, potrebbe rovinare le superfici smaltate e il vetro della porta.
• Dopo ogni uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo (es. alimenti ad alto contenuto di zucchero).
• Usare detergenti specifici per la pulizia del forno ed attenersi alle indicazioni del Fabbricante.
• Pulire il vetro della porta con detergenti liquidi specifici. Per facilitare la pulizia della porta è possibile rimuoverla (vedi MANUTENZIONE).
• La resistenza superiore del grill (vedi MANUTENZIONE) è abbassabile (solo in alcuni modelli) per pulire la parte superiore dell’interno dell’apparecchio.
NOTA: durante le cotture prolungate di alimenti ricchi di acqua (es. pizza, verdure, ecc.) è possibile la formazione di condensa all’interno della porta e sulla guarnizione. A forno freddo, asciugare con un panno o una spugna.
- Non usare assolutamente pulitrici a getto di vapore.
- Effettuare la pulizia ad apparecchio freddo.
- Scollegare l’apparecchio dalla rete elettrica.
Accessori:
• Mettere a bagno gli accessori con detersivo per piatti dopo l’uso, maneggiandoli con guanti da forno, se ancora caldi.
• I residui di cibo possono essere rimossi con una idonea spazzola o con una spugna.
Pulizia della paratia posteriore e dei pannelli laterali catalitici (se in dotazione):
IMPORTANTE: non usare detergenti corrosivi o abrasivi, spazzole ruvide, spugne per pentole o spray per forno che potrebbero danneggiare la superficie catalitica, facendole perdere le sue proprietà autopulenti.
• Far funzionare il forno a vuoto ad una temperatura di 200°C per circa un’ora con la funzione ventilato.
• Al termine, lasciare raffreddare l’apparecchio ed usare una spugna per rimuovere eventuali residui di cibo.
IT51
MANUTENZIONE
AVVERTENZA
- Utilizzare guanti protettivi.
- Eseguire le operazioni indicate ad apparecchio freddo.
- Scollegare l’apparecchio dalla rete elettrica.
RIMOZIONE DELLA PORTA Per togliere la porta:
1. Aprire completamente la porta.
2. Sollevare le levette di arresto delle cerniere in avanti fino al fermo (fig. 1).
3. Chiudere la porta fino al bloccaggio (A), sollevarla (B) e ruotarla (C) fino allo sganciamento della stessa (D) (fig. 2).
Per riposizionare la porta:
1. Inserire le cerniere nelle apposite sedi.
2. Aprire completamente la porta.
3. Abbassare le due levette di arresto.
4. Chiudere la porta.
Fig. 1 Fig. 2
SPOSTAMENTO DELLA RESISTENZA SUPERIORE (SOLO PER ALCUNI MODELLI)
1. Rimuovere le griglie porta accessori laterali (Fig. 3).
2. Estrarre leggermente la resistenza (Fig. 4) e abbassarla (Fig. 5).
3. Per riposizionare la resistenza, sollevarla, tirandola leggermente verso di sè, assicurandosi che appoggi sulle apposite sedi laterali.
Fig. 3 Fig. 4 Fig. 5
IT52
SOSTITUZIONE DELLA LAMPADA
Per sostituire la lampada posteriore (se in dotazione):
1. Scollegare il forno dalla rete elettrica.
2. Svitare il copri-lampada (Fig. 6), sostituire la lampada (per il tipo vedere nota) e riavvitare il copri-lampada.
3. Ricollegare il forno alla rete elettrica. Per sostituire la lampada laterale (se in dotazione):
1. Scollegare il forno dalla rete elettrica.
2. Rimuovere le griglie porta accessori laterali, se in dotazione (Fig. 3).
3. Fare leva verso l’esterno con un cacciavite a taglio fino a rimuovere il coprilampada (Fig. 7).
4. Sostituire la lampada (per il tipo vedere nota) (Fig. 8).
5. Riposizionare il coprilampada e spingerlo contro la parete per agganciarlo correttamente (Fig. 9).
6. Rimontare le griglie porta accessori laterali.
7. Ricollegare il forno alla rete elettrica.
Fig. 6 Fig. 7 Fig. 8 Fig. 9 NOTA:
- Usare solo lampade ad incandescenza da 25-40W/230V tipo E-14, T300°C, o lampade alogene da 20-40W/230 V tipo G9, T300°C.
- Le lampade sono disponibili presso i Servizi Assistenza Clienti.
IMPORTANTE:
- In caso di impiego di lampade alogene, non maneggiarle a mani nude, per evitare che vengano danneggiate dalle impronte digitali.
- Non far funzionare il forno senza prima aver riposizionato il coprilampada.
IT53
ISTRUZIONI PER L’USO DEL FORNO
PER IL COLLEGAMENTO ELETTRICO CONSULTARE LA PARTE RELATIVA ALL’INSTALLAZIONE
1. Pannello comandi
2. Resistenza superiore/grill
3. Ventola raffreddamento (non visibile)
4. Targhetta matricola (da non rimuovere)
5. Lampade
6. Ventola
7. Girarrosto (se in dotazione)
8. Resistenza inferiore (non visibile)
9. Porta
10. Posizione dei ripiani (il numero di livello è indicato sul frontale del forno)
11. Paratia
NOTA:
- Durante la cottura, è possibile che la ventola di raffreddamento si attivi ad intermittenza per ridurre il consumo energetico.
- A fine cottura, dopo lo spegnimento del forno, la ventola di raffreddamento può continuare a funzionare per un certo intervallo di tempo.
- Aprendo la porta durante la cottura, gli elementi riscaldanti si disattivano.
ACCESSORI IN DOTAZIONE
Fig.A Fig.B
A. GRIGLIA (n. 2): da usare per la cottura di cibi o come supporto per pentole, tortiere o qualunque recipiente adatto alla
cottura in forno.
B. LECCARDA (n. 1): da usare, posizionata sotto la griglia, per raccogliere grasso o come piastra per cuocere carni, pesci,
verdure, focacce, etc.
ACCESSORI NON IN DOTAZIONE
È possibile acquistare separatamente altri accessori, quali piastra dolci, pannelli catalitici, girarrosto, etc, presso il Servizio Assistenza Clienti.
IT54
