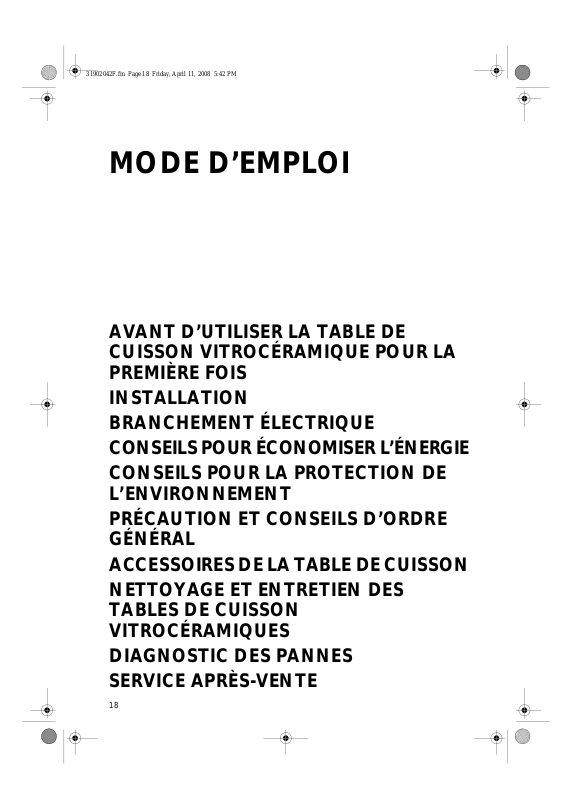

MODE D’EMPLOI
AVANT D’UTILISER LA TABLE DE
CUISSON VITROCÉRAMIQUE POUR LA
PREMIÈRE FOIS
INSTALLATION
BRANCHEMENT ÉLECTRIQUE
CONSEILS POUR ÉCONOMISER L’ÉNERGIE
CONSEILS POUR LA PROTECTION DE
L’ENVIRONNEMENT
PRÉCAUTION ET CONSEILS D’ORDRE
GÉNÉRAL
ACCESSOIRES DE LA TABLE DE CUISSON
NETTOYAGE ET ENTRETIEN DES
TABLES DE CUISSON
VITROCÉRAMIQUES
DIAGNOSTIC DES PANNES
SERVICE APRÈS-VENTE
18
31902042F.fm Page 19 Friday, April 11, 2008 5:42 PM
AVANT D’UTILISER LA TABLE DE CUISSON
VITROCÉRAMIQUE POUR LA PREMIÈRE FOIS
Pour tirer le meilleur parti de votre nouvel
•
appareil, lisez attentivement les notices
d’emploi et conservez-les pour toute
consultation future.
INSTALLATION
Table de cuisson
•
La table de cuisson doit être encastrée dans un plan de
travail de 20 à 50 mm d’épaisseur.
•
Rien ne doit encombrer l’espace entre la table de
cuisson et le four (traverses, supports, etc.).
•
La distance entre la partie inférieure de la table de
cuisson vitrocéramique et le meuble ou le panneau de
séparation doit être d’au moins 20 mm.
•
Si la table de cuisson doit être installée à côté d’un
meuble de cuisine, veillez à laisser un espace d’au moins
100 mm entre le rebord de la table de cuisson et le côté
du meuble.
Découpez une ouverture dans le plan de travail, en respectant
•
les dimensions spécifiées dans la fiche produit jointe.
Après avoir nettoyé la surface de la table de cuisson, installez
•
le joint fourni (sauf s’il est déjà en place).
Remarque importante
Afin d’éviter de soumettre les circuits électriques à de hautes
températures qui pourraient les endommager, nous vous
conseillons de respecter les consignes suivantes :
•
N’installez pas la table de cuisson à côté d’un lavevaisselle ou d’un lave-linge afin d’éviter que les circuits
électriques ne soient endommagés par la vapeur ou la
moisissure.
Si vous installez un four en dessous de la table de cuisson (de
notre fabrication), assurez-vous que celui-ci est équipé d'un
système de refroidissement.
Si la température des circuits électroniques dépasse la
température maximum admise, la table de cuisson s’éteindra
automatiquement ; dans ce cas, laissez refroidir les circuits
électriques pendant quelques minutes avant de rallumer la table
de cuisson.
•
Mettez la table de cuisson hors tension après chaque
utilisation.
Avant
Mur arrière
19
31902042F.fm Page 20 Friday, April 11, 2008 5:42 PM
INSTALLATION
Assemblage
A) Si le plan de travail est en bois
attaches à ressort et les vis fournies.
Positionnez les 4 attaches (A) sur le cadre du plan de
•
cuisson, dans le siège prévu à cet effet, voir Fig. 1
Mesurez le milieu des parties verticales du cut-out comme le
•
montre la Fig. 2.
Positionnez le milieu des étriers (C) sur le milieu du côté
•
mesuré auparavant.
La partie supérieure des étriers doit être alignée avec la
•
surface du plan de travail.
Fixez à l'aide des 4 vis (B) fournies, sur les orifices prévus à
•
cet effet.
Installez le plan de cuisson dans l'orifice en faisant de sorte
•
que les attaches (A) se bloquent dans les crans des étriers (C
Fig. 4 et 5).
, utilisez les étriers, les
Fig. 1
A
Fig. 2
B) Si le plan de travail est en marbre, céramique, pierre,
plastique etc.
, demander un kit d'installation (référence
4812 310 19277) au Service Après-vente agréé.
C
B
Fig. 3
A
Fig. 4
Fig. 5
20
