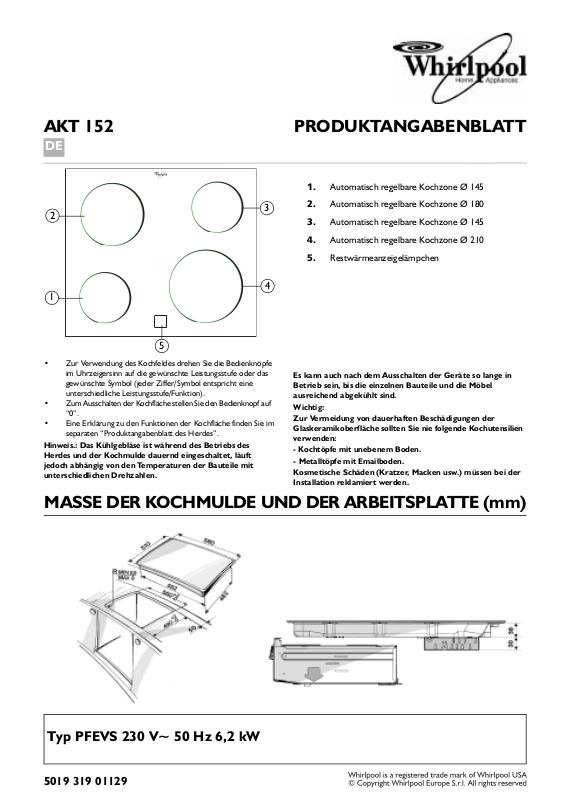

AKT 152 PRODUKTANGABENBLATT
DE
1.
Automatisch regelbare Kochzone Ø 145
2.
2
3
Automatisch regelbare Kochzone Ø 180
3.
Automatisch regelbare Kochzone Ø 145
4.
Automatisch regelbare Kochzone Ø 210
5.
Restwärmeanzeigelämpchen
1
4
5
• Zur Verwendung des Kochfeldes drehen Sie die Bedienknöpfe
im Uhrzeigersinn auf die gewünschte Leistungsstufe oder das
gewünschte Symbol (jeder Ziffer/Symbol entspricht eine
unterschiedliche Leistungsstufe/Funktion).
• Zum Ausschalten der Kochfläche stellen Sie den Bedienknopf auf
“0”.
• Eine Erklärung zu den Funktionen der Kochfläche finden Sie im
separaten “Produktangabenblatt des Herdes”.
Hinweis.: Das Kühlgebläse ist während des Betriebs des
Herdes und der Kochmulde dauernd eingeschaltet, läuft
jedoch abhängig von den Temperaturen der Bauteile mit
unterschiedlichen Drehzahlen.
Es kann auch nach dem Ausschalten der Geräte so lange in
Betrieb sein, bis die einzelnen Bauteile und die Möbel
ausreichend abgekühlt sind.
Wichtig:
Zur Vermeidung von dauerhaften Beschädigungen der
Glaskeramikoberfläche sollten Sie nie folgende Kochutensilien
verwenden:
- Kochtöpfe mit unebenem Boden.
- Metalltöpfe mit Emailboden.
Kosmetische Schäden (Kratzer, Macken usw.) müssen bei der
Installation reklamiert werden.
MASSE DER KOCHMULDE UND DER ARBEITSPLATTE (mm)
Typ PFEVS 230 V~ 50 Hz 6,2 kW
5019 319 01129
Montage
Wenn die Arbeitsplatte aus Holz ist
A)
Die Mitte der senkrechten Seiten des Ausschnitts wie in Abb. 2 dargestellt messen.
Die Mitte der Winkel (C) in der zuvor ermittelten Seitenmitte positionieren.
Die Oberseite der Winkel muss auf einer Höhe mit der Oberseite der Arbeitsplatte sein.
Mit den 4 mitgelieferten Schrauben befestigen (B).Dazu die entsprechenden vorgesehenen Löcher
verwenden, (siehe Abb. 2).
Abb. 1
Die 4 Klammern (A), falls sie nicht schon montiert sind, an den dafür vorgesehenen Stellen am Rahmen des
Kochfeldes montieren, siehe Abb. 3
, die mitgelieferten Befestigungsklammern und Schrauben verwenden.
C
B
Abb. 2
A
Das Kochfeld in den Ausschnitt einsetzen.Die Klammern (A) müssen an den entsprechenden
Abb. 3
Gegenstücken der Winkel einrasten (C Abb. 4).
Abb. 4
Besteht die Arbeitsplatte aus Marmor oder anderen Materialien (Plastik, Keramik, Naturstein
B)
usw.)
, so muss das Kochfeld mit den Haltebügeln Code 4819 310 1852 befestigt werden. (zu beziehen
beim Kundendienst, falls nicht mitgeliefert).
Das Kochfeld in die Arbeitsplatte einsetzen.
Die Haltebügel (C) wie auf der Abb. gezeigt positionieren, je nach Stärke der Arbeitsplatte.
Die Schrauben (E) in die Bohrungen (D) eindrehen.
To p mi n. 20
To p ma x. 5 0
