IT - Istruzioni di montaggio e d'uso

Consultare anche i disegni nelle prime pagine con i riferimenti
alfabetici riportati nel testo esplicativo.

Attenersi strettamente alle istruzioni riportate in questo
manuale. Si declina ogni responsabilità per eventuali

inconvenienti, danni o incendi provocati all'apparecchio
derivati dall'inosservanza delle istruzioni riportate in questo
manuale.

Nota: I particolari contrassegnati con il simbolo "(*)" sono
accessori opzionali forniti solo in alcuni modelli o particolari
non forniti, da acquistare.

Avvertenze

Attenzione! Non collegare l’apparecchio alla rete elettrica

finche l’installazione non è totalmente completata.
Prima di qualsiasi operazione di pulizia o manutenzione,
disinserire la cappa dalla rete elettrica togliendo la spina o
staccando l’interruttore generale dell’abitazione.
L’apparecchio non è destinato all’utilizzo da parte di bambini o
persone con ridotte capacità fisiche sensoriali o mentali e con
mancata esperienza e conoscenza a meno che essi non siano
sotto la supervisione o istruiti nell’uso dell’apparecchiatura da
una persona responsabile per la loro sicurezza.
I bambini devono essere controllati affinché non giochino con
l’apparecchio.
Mai utilizzare la cappa senza griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a
meno che non sia espressamente indicato.
Il locale deve disporre di sufficiente ventilazione, quando la
cappa da cucina viene utilizzata contemporaneamente ad altri
apparecchi a combustione di gas o altri combustibili.
L’aria aspirata non deve essere convogliata in un condotto
usato per lo scarico dei fumi prodotti da apparecchi a
combustione di gas o di altri combustibili.
E’ severamente vietato fare cibi alla fiamma sotto la cappa.
L’impiego di fiamma libera è dannoso ai filtri e può dar luogo
ad incendi, pertanto deve essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo onde evitare che
l’olio surriscaldato prenda fuoco.
Per quanto riguarda le misure tecniche e di sicurezza da
adottare per lo scarico dei fumi attenersi strettamente a
quanto previsto dai regolamenti delle autorità locali
competenti.
La cappa va frequentemente pulita sia internamente che
esternamente (ALMENO UNA VOLTA AL MESE, rispettare
comunque quanto espressamente indicato nelle istruzioni di
manutenzione riportate in questo manuale).
L’inosservanza delle norme di pulizia della cappa e della
sostituzione e pulizia dei filtri comporta rischi di incendi.
Non utilizzare o lasciare la cappa priva di lampade
correttamente montate per possibile rischio di scossa elettrica.
Si declina ogni responsabilità per eventuali inconvenienti,
danni o incendi provocati all’apparecchio derivati
dall’inosservanza delle istruzioni riportate in questo manuale.
Questo apparecchio è contrassegnato in conformità alla
Direttiva Europea 2002/96/EC, Waste Electrical and Electronic
Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l'utente contribuisce a prevenire le
potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo

sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere
consegnato presso l'idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene
seguendo le normative locali per lo smaltimento dei rifiuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare l'idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione
aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

La cappa è fornita di una uscita d‘aria superiore B1 e
opzionalmente anche di una uscita posteriore B2*, per lo
scarico dei fumi verso l‘esterno.
Scegliere la più idonea e applicare la flangia C a corredo,
chiudere sempre il foro inutilizzato con il tappo D* a
corredo se previsto.
Nota: in alcuni modelli il foro superiore B1 viene fornito
chiuso: Premere con decisione per staccare la parte
prefratturata che chiude il foro di scarico e rimuoverla.
Attenzione! la parte prefratturata non può essere più
rimontata al suo posto, eseguire questa operazione solo se

si è sicuri del tipo di installazione da eseguire.
Attenzione! In alcuni modelli il foro di uscita posteriore non è
subito accessibile, anche togliendo il tappo (se già montato),
in questo caso togliere il pezzo in plastica E1 o E2 che
ostruisce il foro sfilandolo, aiutandosi con una pinza e con un
taglierino. Controllare che il selettore aspirante/filtrante
(all‘interno della cappa) G sia in posizione aspirante(A).

Versione filtrante

Nel caso non sia possibile scaricare i fumi e vapori della

cottura verso l‘esterno, si può utilizzare la cappa in

versione filtrante montando un filtro al carbone, i fumi e

vapori vengono riciclati attraverso la sgrigliatura anteriore

posta sopra il pannello comandi. Controllare che il

selettore aspirante/filtrante sia in posizione filtrante (F).

I modelli senza motore di aspirazione funzionano solo in
versione aspirante e debbono essere collegati ad una unità
periferica di aspirazione (non fornita).

Installazione

La distanza minima fra la superficie di supporto dei recipienti
sul dispositivo di cottura e la parte più bassa della cappa da
cucina deve essere non inferiore a 60cm in caso di cucine

17

elettriche e di 75cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas
specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa. Se
provvista di spina allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile. Se sprovvista di
spina (collegamento diretto alla rete) o la spina non è posta in
zona accessibile applicare un interruttore bipolare a norma
che assicuri la disconnessione completa della rete nelle
condizioni della categoria di sovratensione III, conformemente
alle regole di installazione.
Attenzione: prima di ricollegare il circuito della cappa
all’alimentazione di rete e di verificarne il corretto
funzionamento, controllare sempre che il cavo di rete sia stato
montato correttamente.

Montaggio

La cappa può essere installata sul muro o sul fondo di un
pensile; se fornita, utilizzate la dima H per forare alla giusta
distanza, altrimenti appoggiare la cappa alla parete o sul
fondo del pensile e segnare con una matita i fori da
eseguire.

Fisaggio alla parete - Inserire i tasselli a muro J nei fori
eseguiti e due viti K nei fori superiori, togliere la griglia e
agganciare la cappa alle 2 viti, infine, dall‘interno, inserire
la terza vite L e serrarle tutte.

Fissaggio al pensile - Fissare la cappa con 4 viti M
dall‘interno del pensile.

Funzionamento

La cappa è fornita di un pannello comandi con un controllo
delle velocità di aspirazione ed un controllo di accenzione
della luce per l'illuminazione del piano di cottura.
Usare la velocità maggiore in caso di particolare
concentrazione di vapori di cucina. Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla
in funzione a cottura terminata per altri 15 minuti circa.
Aprire sempre il raccogli vapore N*.
Se il vostro prodotto è provvisto di valvola ad azionamento
elettrico o meccanico, i tasti e/o i pulsanti e/o le manopole a
disposizione servono per il controllo delle luci e per l'apertura
e chiusura della valvola.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o
manutenzione, disinserire la cappa dalla rete elettrica
togliendo la spina o staccando l’interruttore generale
dell’abitazione.

Pulizia

La cappa va frequentemente pulita (almeno con la stessa
frequenza con cui si esegue la manutenzione dei filtri grassi),
sia internamente che esternamente. Per la pulizia usare un
panno inumidito con detersivi liquidi neutri.

Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE

ALCOOL!
Attenzione:

L’inosservanza delle norme di pulizia dell’apparecchio e della
sostituzione dei filtri comporta rischi di incendi. Si raccomanda
quindi di attenersi alle istruzioni suggerite.
Si declina ogni responsabilità per eventuali danni al motore,
incendi provocati da un’impropria manutenzione o
dall’inosservanza delle suddette avvertenze.

Filtro antigrasso

Trattiene le particelle di grasso derivanti dalla cottura.

Se situato all'interno di una griglia supporto, può essere uno
dei tipi seguenti:
Il filtro di carta deve essere sostituito una volta al mese o se
colorato nel lato superiore, quando la colorazione traspare dai
fori della griglia.
Il filtro spugna va lavato con acqua calda saponata una volta
al mese e sostituito ogni 5/6 lavaggi.
Il filtro metallico deve essere pulito una volta al mese, con
detergenti non aggressivi, manualmente oppure in
lavastoviglie a basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può
scolorirsi ma le sue caratteristiche di filtraggio non cambiano
assolutamente.
Per accedere al filtro grassi aprire la griglia tramite gli sganci
P e liberarlo dai fermi R1 o R2.

Il filtro metallico autoportante non ha griglia di supporto,

per rimuoverlo tirare le molle di sgancio P4 verso dietro ed

estrarre il filtro verso il basso.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o
meno prolungato a seconda del tipo di cucina e della
regolarità della pulizia del filtro grassi. In ogni caso è
necessario sostituire la cartuccia al massimo ogni quattro
mesi.
NON può essere lavato o rigenerato

Può essere uno dei tipi seguenti:

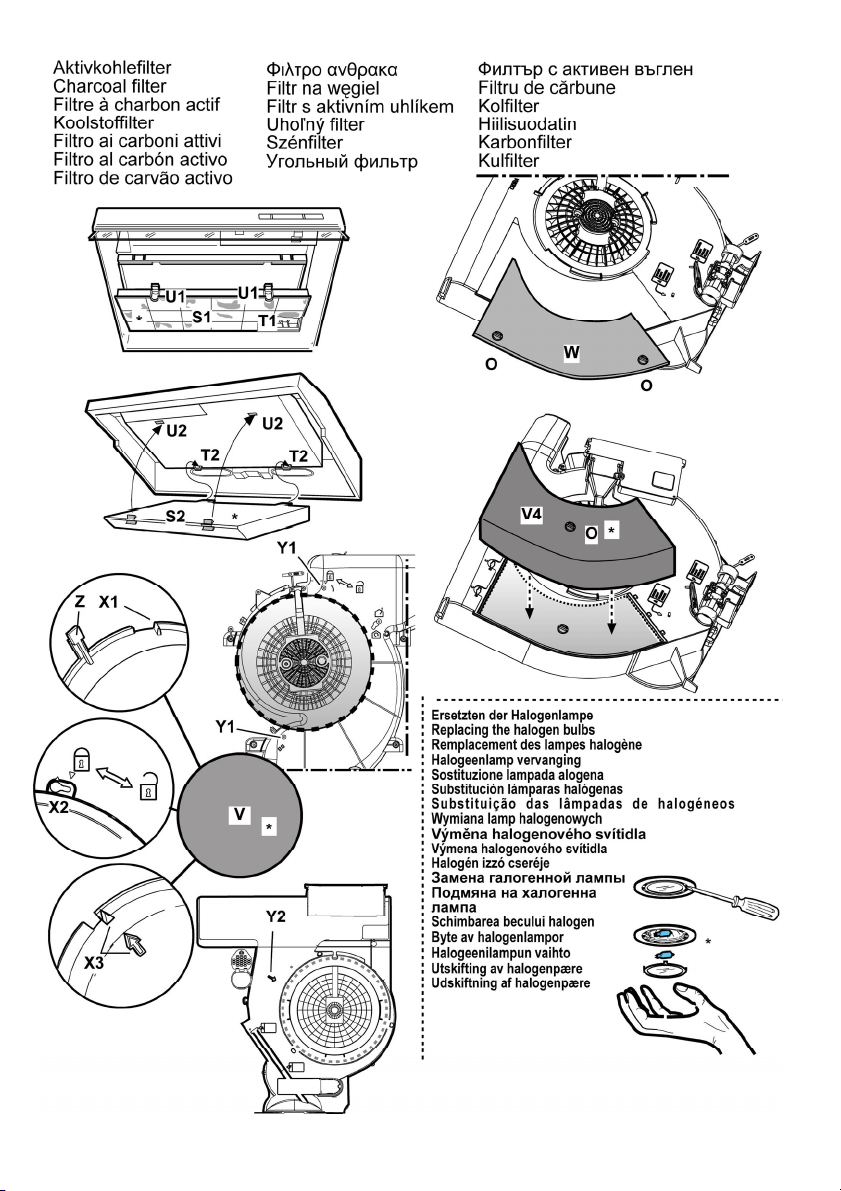

Rettangolare S1, S2 o S3:

Montaggio (S1 o S2): inserire il lato posteriore T e

agganciare anteriormente (U).

Montaggio (S3): Rimuovere il coperchio W girando di 90°

i pomelli O.
Inserire il materassino di carbone all’interno del vano apposito
e fissarlo girando di 90° il pomello O ,richiudere il coperchio.

Procedere in senso inverso per lo smontaggio.

Circolare(V1-V2-V3-vari modelli):

Incastro a baionetta posizionarlo al centro a copertura

della griglia proteggi motore avendo cura che il riferimento

X1 o X2 o X3 sul filtro al carbone corrisponda con il

riferimento Y1 o Y2 sul convogliatore, girare poi in senso

orario; in caso di smontaggio girare in senso antiorario, se

provvisto di linguetta Z ricordarsi di sollevarla prima

leggermente.

18

Sostituzione Lampade

Disinserire l’apparecchio dalla rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano
fredde.

Sostituzione lampade 40W - Svitare la lampada
danneggiata e sostituirla con lampada ovale ad
incandescenza max 40W E14.Togliere la griglia per
accedere al vano lampade.

Sostituzione lampada alogena - Accedere al vano
lampada - estrarre la protezione facendo leva con un
piccolo giravite a taglio o simile utensile.
Sostituire la lampada danneggiata.
Utilizzare solo lampade alogene da 20W max (G4), avendo
cura di non toccarle con le mani. Richiudere la plafoniera

(fissaggio a scatto).
Se l'illuminazione non dovesse funzionare, controllate il
corretto inserimento delle lampade nella sede prima di
chiamare l'assistenza tecnica.

19
