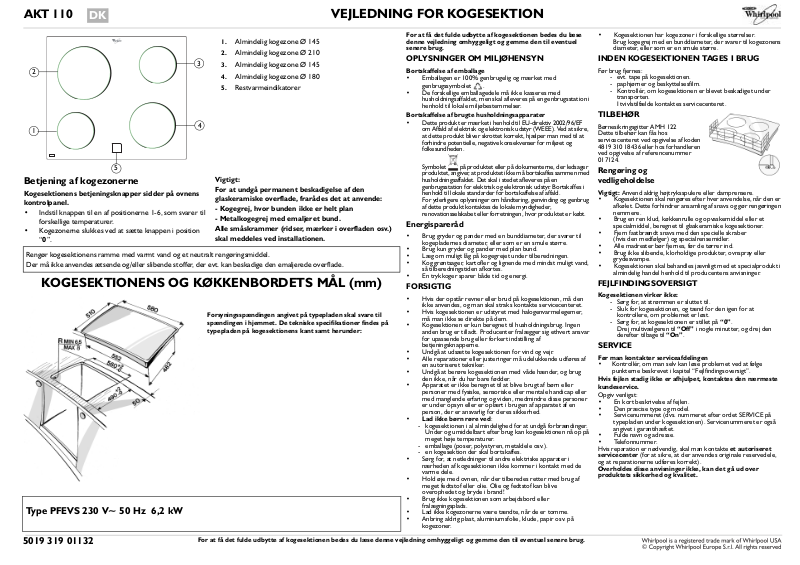

AKT 110

VEJLEDNING FOR KOGESEKTION

For at få det fulde udbytte af kogesektionen bedes du læse denne vejledning omhyggeligt og gemme den til eventuel senere brug.

5019 319 01132

Betjening af kogezonerne

Kogesektionens betjeningsknapper sidder på ovnens

kontrolpanel.

• Indstil knappen til en af positionerne 1-6, som svarer til

forskellige temperaturer.

• Kogezonerne slukkes ved at sætte knappen i position

“

”.

Vigtigt:

For at undgå permanent beskadigelse af den

glaskeramiske overflade, frarådes det at anvende:

- Kogegrej, hvor bunden ikke er helt plan

- Metalkogegrej med emaljeret bund.

Alle småskrammer (ridser, mærker i overfladen osv.)

skal meddeles ved installationen.

KOGESEKTIONENS OG KØKKENBORDETS MÅL (mm)

Almindelig kogezone Ø 145

Almindelig kogezone Ø 210

Almindelig kogezone Ø 145

Almindelig kogezone Ø 180

Restvarmeindikatorer

Rengør kogesektionens ramme med varmt vand og et neutralt rengøringsmiddel.

Der må ikke anvendes ætsende og/eller slibende stoffer, der evt. kan beskadige den emaljerede overflade.

Forsyningsspændingen angivet på typepladen skal svare til

spændingen i hjemmet. De tekniske specifikationer findes på

typepladen på kogesektionens kant samt herunder:

Type PFEVS 230 V~ 50 Hz 6,2 kW

For at få det fulde udbytte af kogesektionen bedes du læse

denne vejledning omhyggeligt og gemme den til eventuel

senere brug.

OPLYSNINGER OM MILJØHENSYN

Bortskaffelse af emballage

• Emballagen er 100% genbrugelig og mærket med

genbrugssymbolet .

• De forskellige emballagedele må ikke kasseres med

husholdningsaffaldet, men skal afleveres på en genbrugsstation i

henhold til lokale miljøbestemmelser.

Bortskaffelse af brugte husholdningsapparater

• Dette produkt er mærket i henhold til EU-direktiv 2002/96/EF

om Affald af elektrisk og elektronisk udstyr (WEEE). Ved at sikre,

at dette produkt bliver skrottet korrekt, hjælper man med til at

forhindre potentielle, negative konsekvenser for miljøet og

folkesundheden.

Symbolet på produktet eller på dokumenterne, der ledsager

produktet, angiver, at produktet ikke må bortskaffes sammen med

husholdningsaffaldet. Det skal i stedet afleveres på en

genbrugsstation for elektrisk og elektronisk udstyr. Bortskaffes i

henhold til lokale standarder for bortskaffelse af affald.

For yderligere oplysninger om håndtering, genvinding og genbrug

af dette produkt kontaktes de lokale myndigheder,

renovationsselskabet eller forretningen, hvor produktet er købt.

Energispareråd

• Brug gryder og pander med en bunddiameter, der svarer til

kogepladernes diameter, eller som er en smule større.

• Brug kun gryder og pander med plan bund.

• Læg om muligt låg på kogegrejet under tilberedningen.

• Kog grøntsager, kartofler og lignende med mindst muligt vand,

så tilberedningstiden afkortes.

• En trykkoger sparer både tid og energi.

FORSIGTIG

• Hvis der opstår revner eller brud på kogesektionen, må den

ikke anvendes, og man skal straks kontakte servicecenteret.

• Hvis kogesektionen er udstyret med halogenvarmelegemer,

må man ikke se direkte på dem.

• Kogesektionen er kun beregnet til husholdningsbrug. Ingen

anden brug er tilladt. Producenter fralægger sig ethvert ansvar

for upassende brug eller forkert indstilling af

betjeningsknapperne.

• Undgå at udsætte kogesektionen for vind og vejr.

• Alle reparationer eller justeringer må udelukkende udføres af

en autoriseret tekniker.

• Undgå at berøre kogesektionen med våde hænder, og brug

den ikke, når du har bare fødder.

• Apparatet er ikke beregnet til at blive brugt af børn eller

personer med fysiske, sensoriske eller mentale handicap eller

med manglende erfaring og viden, medmindre disse personer

er under opsyn eller er oplært i brugen af apparatet af en

person, der er ansvarlig for deres sikkerhed.

•

Lad ikke børn røre ved

- kogesektionen i al almindelighed for at undgå forbrændinger.

Under og umiddelbart efter brug kan kogesektionen nå op på

meget høje temperaturer.

- emballage (poser, polystyren, metaldele osv.).

- en kogesektion der skal bortskaffes.

• Sørg for, at netledninger til andre elektriske apparater i

nærheden af kogesektionen ikke kommer i kontakt med de

varme dele.

• Hold øje med ovnen, når der tilberedes retter med brug af

meget fedtstof eller olie. Olie og fedtstof kan blive

overophedet og bryde i brand!

• Brug ikke kogesektionen som arbejdsbord eller

fralægningsplads.

• Lad ikke kogezonerne være tændte, når de er tomme.

• Anbring aldrig plast, aluminiumsfolie, klude, papir osv. på

kogezoner.

• Kogesektionen har kogezoner i forskellige størrelser.

Brug kogegrej med en bunddiameter, der svarer til kogezonens

diameter, eller som er en smule større.

INDEN KOGESEKTIONEN TAGES I BRUG

Før brug fjernes:

- evt. tape på kogesektionen.

- paphjørner og beskyttelsesfilm.

- Kontrollér, om kogesektionen er blevet beskadiget under

transporten.

I tvivlstilfælde kontaktes servicecenteret.

TILBEHØR

Børnesikringsgitter AMH 122

Dette tilbehør kan fås hos

servicecenteret ved opgivelse af koden

4819 310 18436 eller hos forhandleren

ved opgivelse af referencenummer

017124.

Rengøring og

vedligeholdelse

Vigtigt:

Anvend aldrig højtryksspulere eller damprensere.

• Kogesektionen skal rengøres efter hver anvendelse, når den er

afkølet. Dette forhindrer ansamling af snavs og gør rengøringen

nemmere.

• Brug en ren klud, køkkenrulle og opvaskemiddel eller et

specialmiddel, beregnet til glaskeramiske kogesektioner.

• Fjern fastbrændt snavs med den specielle skraber

(hvis den medfølger) og specialrensemidler.

• Alle madrester bør fjernes, før de tørrer ind.

• Brug ikke slibende, klorholdige produkter, ovnspray eller

grydesvampe.

• Kogesektionen skal behandles jævnligt med et specialprodukt i

almindelig handel henhold til producentens anvisninger.

FEJLFINDINGSOVERSIGT

Kogesektionen virker ikke:

- Sørg for, at strømmen er sluttet til.

- Sluk for kogesektionen, og tænd for den igen for at

kontrollere, om problemet er løst.

- Sørg for, at kogesektionen er stillet på

“0”

Drej multivælgeren til

“Off”

i nogle minutter, og drej den

derefter tilbage til

“On”

SERVICE

Før man kontakter serviceafdelingen

• Kontrollér, om man selv kan løse problemet ved at følge

punkterne beskrevet i kapitel “Fejlfindingsoversigt”.

Hvis fejlen stadig ikke er afhjulpet, kontaktes den nærmeste

kundeservice.

Opgiv venligst:

• En kort beskrivelse af fejlen.

• Den præcise type og model.

• Servicenummeret (dvs. nummeret efter ordet SERVICE på

typepladen under kogesektionen). Servicenummeret er også

angivet i garantihæftet.

• Fulde navn og adresse.

• Telefonnummer.

Hvis reparation er nødvendig, skal man kontakte

et autoriseret

servicecenter

(for at sikre, at der anvendes originale reservedele,

og at reparationerne udføres korrekt).

Overholdes disse anvisninger ikke, kan det gå ud over

produktets sikkerhed og kvalitet.

MONTERING

Anbefalinger

Vigtigt: Kobl kogesektionen fra strømforsyningen, før der

foretages nogen form for arbejde eller service.

• Alle elektriske forbindelser skal udføres, før apparatet sluttes

til strømforsyningen.

• Installation skal udføres af en autoriseret elektriker i henhold til

producentens anvisninger samt i overensstemmelse med

gældende lokale reglementer.

• Pak kogesektionen ud, og kontrollér, om den er blevet

beskadiget under transporten.

I tvivlstilfælde kontaktes der

nærmeste servicecenter.

Forberedelse af indbygningen

• Skær åbningen præcist ud i bordpladen, før montering af

apparatet. Fjern omhyggeligt alle spåner eller savsmuld, der

kunne give problemer for apparatets funktion.

Bemærk:

ved montering af kogesektionen i overflader af andet end

træ (marmor, plast, keramik, sten osv.) skal man huske at bede

servicecenteret om fastgørelsesbeslagene (fig. 6).

• Kogesektionen skal monteres i en bordplade med en

minimumtykkelse på 20 mm og en maksimumtykkelse på 50

mm.

• Der må ikke være noget mellem kogesektionen og ovnen

(f.eks. kabler, isoleringsmateriale osv.).

• Et tilstødende højt køkkenelement skal være monteret mindst

100 mm fra kanten af kogesektionen.

• Skær en åbning ud i bordpladen med de angivne mål.

• Det anbefales at forsegle de indvendige kanter i bordet med

trælim eller silikone.

• Hvis den ikke allerede er monteret, monteres den

medfølgende forsegling efter omhyggelig rengøring af

påføringsfladen.

Glaskeramisk kogesektion

Vigtigt: Fjern beskyttelsesfilmen, inden kogesektionen

monteres.

Sørg for, at åbningen i bordpladen er udskåret i henhold til målene på

tegningen med hensyntagen til tolerancerne.

Kogesektionen må ikke skulle presses ned i bordpladen. Hvis man

forcerer kogesektionen i glaskeramik, kan den revne (eventuelt først

på et senere tidspunkt)!

•

Hvis bordpladen er af træ

, anvendes de medfølgende

beslag, fjederclips og skruer.

• Anbring de 4 clips (

), hvis de ikke allerede er monteret, på

rammen af kogesektionen i de tilhørende lejer, se Fig. 1.

• Mål midten af udskæringens lodrette sider som vist på Fig. 2.

• Anbring midten af beslagene (

) i midten af den tidligere

identificerede side.

• Beslagenes øverste side skal flugte med bordpladens overflade.

• Fastgør ved hjælp af de 4 skruer (

), som skal skrues ind i de

forborede huller.

• Sæt kogesektionen i det udskårne hul, således at clipsene (

)

fastlåses i beslagenes slutblik (

Fig. 4 og 5).

Eltilslutning

• Dette apparat skal ekstrabeskyttes, jvf.

stærkstrømsreglementet.

• Installation skal udføres af en autoriseret elektriker i henhold til

producentens anvisninger samt i overensstemmelse med

gældende lokale reglementer.

• Installatøren er ansvarlig for korrekt eltilslutning af apparaterne

og iagttagelse af relevante sikkerhedsregler.

• Når ovnen er installeret, må der ikke være adgang til de

elektriske dele.

• Vigtigt: Slut ikke ovnen til strømforsyningen, før ovnen og

kogesektionen er forbundne til hinanden.

• Før ovnen (eller boksen) sluttes til strømforsyningen, skal man

sikre sig, at kogesektionen findes på listen over kompatible

produkter på det medfølgende produktkort.

• Slut kogesektionens konnektorer

(G)

til ovnens konnektorer

(F)

så farverne på konnektorernes hylstre passer sammen.

• Foretag derefter tilslutningen ved at skubbe konnektorerne

helt ind, så de klikker på plads.

• Skru møtrikken ud af jordforbindelsesskruen

(H)

(fig. 8)

foroven på ovnen, og sæt det gul/grønne jordkabel ind

inklusive spændeskiven. Skru møtrikken tilbage på skruen, og

stram den så fast som muligt.

Vigtigt:

hvis tilslutningen og farvekodningen af kogesektionens

terminaler ikke er i overensstemmelse med de opgivne data på

kogesektionen selv/produktkortet oven på ovnen, skal man anmode

om adaptersættet med koden

AMC 873

, der fås hos

servicecenteret.

Overensstemmelseserklæring

• Denne kogesektion er beregnet til at komme i kontakt med

fødevarer og er i overensstemmelse med Rådets forordning nr.

1935/2004

• Denne kogesektion (klasse Y) er udelukkende beregnet til

madlavning. Enhver anden brug (såsom opvarmning af et rum)

er ukorrekt og farlig.

• Denne kogesektion er designet, fremstillet og markedsført i

overensstemmelse med:

- Sikkerhedskravene i Lavspændingsdirektivet 2006/95/EF (der

erstatter direktiv 73/23/EØF og efterfølgende ændringer).

- Beskyttelseskravene i "EMC-direktivet" 89/336/EØF.

- Sikkerhedskravene i EF-direktiv 93/68/EØF.

Producenten forbeholder sig retten til at ændre

produktspecifikationerne uden forudgående varsel.

Fig. 1

Fig. 3

Fig. 2

Fig. 4

Fig. 5

Fig. 6

Fig. 7

Fig. 8
