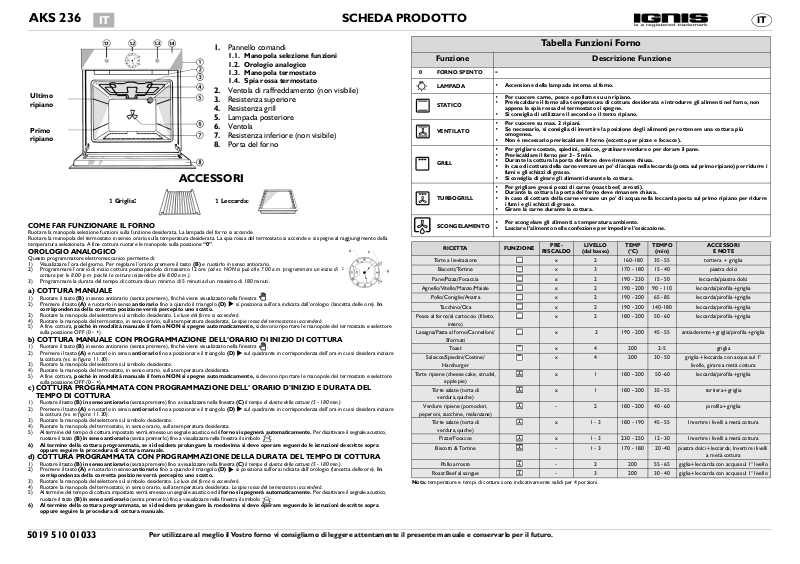

AKS 236

IT

SCHEDA PRODOTTO

IT

		1.	Pannello comandi
			1.1. Manopola selezione funzioni
			1.2. Orologio analogico
			1.3. Manopola termostato
			1.4. Spia rossa termostato
	Ultimo	2.	Ventola di raffreddamento (non visibile)
		3.	Resistenza superiore
	ripiano
		4.	Resistenza grill
		5.	Lampada posteriore
	Primo	6.	Ventola
		7.	Resistenza inferiore (non visibile)
	ripiano
		8.	Porta del forno

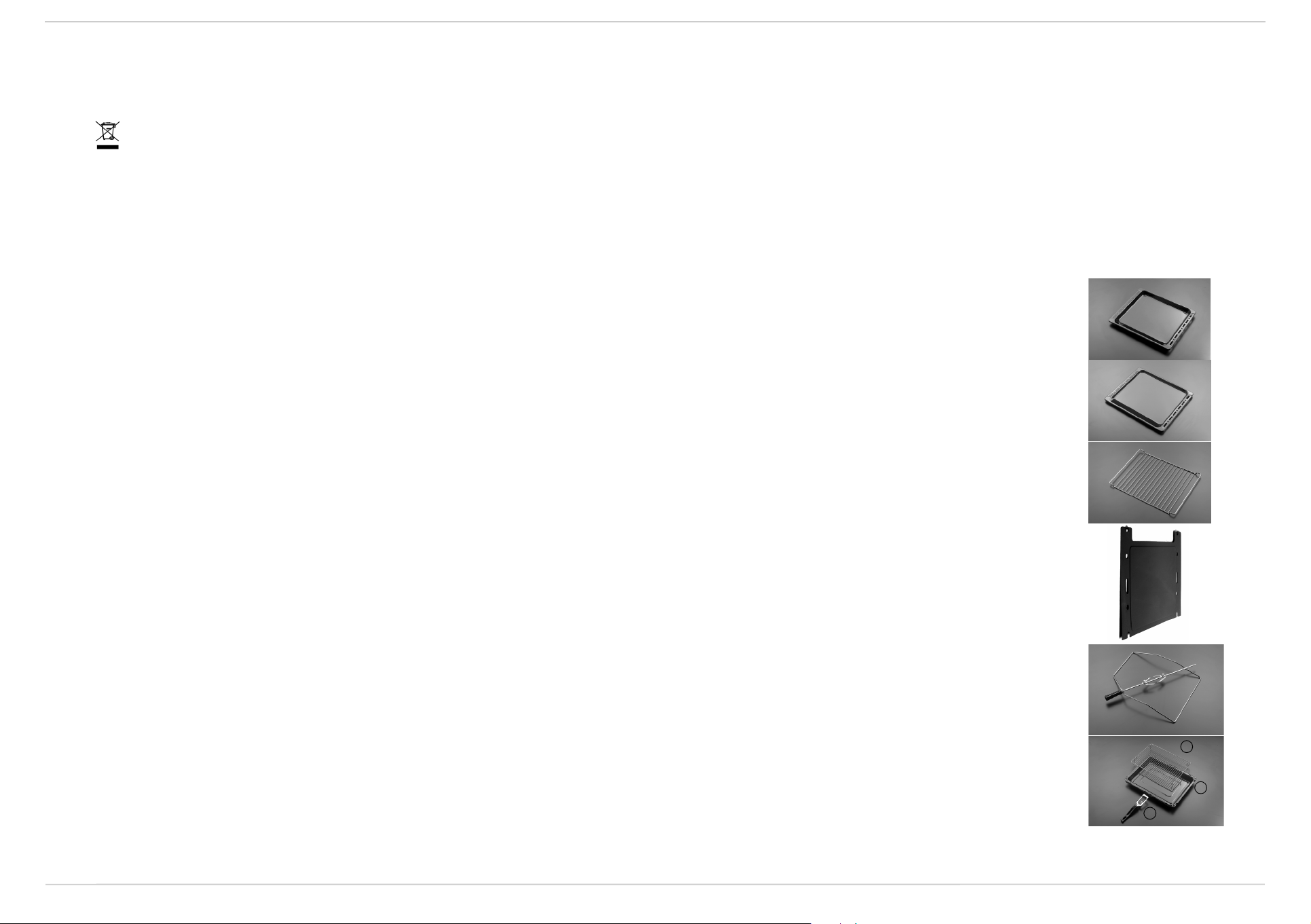

ACCESSORI

1 Griglia:

1 Leccarda:

COME FAR FUNZIONARE IL FORNO

Ruotare la manopola selezione funzioni sulla funzione desiderata. La lampada del forno si accende.

Ruotare la manopola del termostato in senso orario sulla temperatura desiderata. La spia rossa del termostato si accende e si spegne al raggiungimento della temperatura selezionata. A fine cottura ruotare le manopole sulla posizione “0”.

OROLOGIO ANALOGICO

Questo programmatore elettromeccanico permette di:

1)Visualizzare l’ora del giorno. Per regolare l’orario premere il tasto (B) e ruotarlo in senso antiorario.

2)Programmare l’orario di inizio cottura posticipandolo di massimo 12 ore (ad es. NON si può alle 7.00 a.m. programmare un inizio di cottura per le 8.00 p.m. poiché la cottura inizierebbe alle 8.00 a.m.).

3)Programmare la durata del tempo di cottura da un minimo di 5 minuti ad un massimo di 180 minuti.

a) COTTURA MANUALE

1) Ruotare il tasto (B) in senso antiorario (senza premere), finché viene visualizzato nella finestra .

2)Premere il tasto (A) e ruotarlo in senso antiorario fino a quando il triangolo (D) si posiziona sull’ora indicata dall’orologio (lancetta delle ore). In corrispondenza della corretta posizione verrà percepito uno scatto.

3)Ruotare la manopola del selettore sul simbolo desiderato. La luce del forno si accenderà.

4)Ruotare la manopola del termostato, in senso orario, sulla temperatura desiderata. La spia rossa del termostato si accenderà.

5)A fine cottura, poiché in modalità manuale il forno NON si spegne automaticamente, si devono riportare le manopole del termostato e selettore sulla posizione OFF (0 - •).

b) COTTURA MANUALE CON PROGRAMMAZIONE DELL’ORARIO DI INIZIO DI COTTURA

1) Ruotare il tasto (B) in senso antiorario (senza premere), finché viene visualizzato nella finestra

.

2)Premere il tasto (A) e ruotarlo in senso antiorario fino a posizionare il triangolo (D) sul quadrante in corrispondenza dell’ora in cui si desidera iniziare la cottura (es. in figura: 11.30).

3)Ruotare la manopola del selettore sul simbolo desiderato.

4)Ruotare la manopola del termostato, in senso orario, sulla temperatura desiderata.

5)A fine cottura, poiché in modalità manuale il forno NON si spegne automaticamente, si devono riportare le manopole del termostato e selettore sulla posizione OFF (0 - •).

c) COTTURA PROGRAMMATA CON PROGRAMMAZIONE DELL’ ORARIO D’INIZIO E DURATA DEL TEMPO DI COTTURA

1)Ruotare il tasto (B) in senso antiorario (senza premere) fino a visualizzare nella finestra (C) il tempo di durata della cottura (5 - 180 min.).

2)Premere il tasto (A) e ruotarlo in senso antiorario fino a posizionare il triangolo (D) sul quadrante in corrispondenza dell’ora in cui si desidera iniziare la cottura (es. in figura: 11.30).

3)Ruotare la manopola del selettore sul simbolo desiderato.

4)Ruotare la manopola del termostato, in senso orario, sulla temperatura desiderata.

5)Al termine del tempo di cottura impostato verrà emesso un segnale acustico ed il forno si spegnerà automaticamente. Per disattivare il segnale acustico, ruotare il tasto (B) in senso antiorario (senza premerlo) fino a visualizzare nella finestra il simbolo .

6)Al termine della cottura programmata, se si desidera prolungare la medesima si deve operare seguendo le istruzioni descritte sopra oppure seguire la procedura di cottura manuale.

d) COTTURA PROGRAMMATA CON PROGRAMMAZIONE DELLA DURATA DEL TEMPO DI COTTURA

1)Ruotare il tasto (B) in senso antiorario (senza premere) fino a visualizzare nella finestra (C) il tempo di durata della cottura (5 - 180 min.).

2)Premere il tasto (A) e ruotarlo in senso antiorario fino a quando il triangolo (D) si posiziona sull’ora indicata dall’orologio (lancetta delle ore). In corrispondenza della corretta posizione verrà percepito uno scatto.

3)Ruotare la manopola del selettore sul simbolo desiderato. La luce del forno si accenderà.

4)Ruotare la manopola del termostato, in senso orario, sulla temperatura desiderata. La spia rossa del termostato si accenderà.

5)Al termine del tempo di cottura impostato verrà emesso un segnale acustico ed il forno si spegnerà automaticamente. Per disattivare il segnale acustico,

ruotare il tasto (B) in senso antiorario (senza premerlo) fino a visualizzare nella finestra il simbolo

.

6)Al termine della cottura programmata, se si desidera prolungare la medesima si deve operare seguendo le istruzioni descritte sopra oppure seguire la procedura di cottura manuale.

Tabella Funzioni Forno

Funzione

Descrizione Funzione

0

FORNO SPENTO

-

LAMPADA

• Accensione della lampada interna al forno.

• Per cuocere carne, pesce e pollame su un ripiano.

STATICO

• Preriscaldare il forno alla temperatura di cottura desiderata e introdurre gli alimenti nel forno, non

appena la spia rossa del termostato si spegne.

• Si consiglia di utilizzare il secondo o il terzo ripiano.

• Per cuocere su max. 2 ripiani.

VENTILATO

• Se necessario, si consiglia di invertire la posizione degli alimenti per ottenere una cottura più

omogenea.

• Non è necessario preriscaldare il forno (eccetto per pizze e focacce).

• Per grigliare costate, spiedini, salsicce, gratinare verdure e per dorare il pane.

• Preriscaldare il forno per 3 - 5 min.

GRILL

• Durante la cottura la porta del forno deve rimanere chiusa.

• In caso di cottura della carne versare un po’ di acqua nella leccarda (posta sul primo ripiano) per ridurre i

fumi e gli schizzi di grasso.

• Si consiglia di girare gli alimenti durante la cottura.

• Per grigliare grossi pezzi di carne (roast beef, arrosti).

• Durante la cottura la porta del forno deve rimanere chiusa.

TURBOGRILL

• In caso di cottura della carne versare un po’ di acqua nella leccarda posta sul primo ripiano per ridurre

i fumi e gli schizzi di grasso.

• Girare la carne durante la cottura.

SCONGELAMENTO

• Per scongelare gli alimenti a temperatura ambiente.

• Lasciare l’alimento nella confezione per impedire l’essicazione.

RICETTA

FUNZIONE

PRE-

LIVELLO

TEMP

TEMPO

ACCESSORI

RISCALDO

(dal basso)

(°C)

(min)

E NOTE

Torte a lievitazione

x

2

160-180

35 - 55

tortiera + griglia

Biscotti/Tortine

x

3

170 - 180

15 - 40

piastra dolci

Pane/Pizza/Focaccia

x

2

190 - 230

15 - 50

leccarda/piastra dolci

Agnello/Vitello/Manzo/Maiale

x

2

190 - 200

90 - 110

leccarda/pirofila+griglia

Pollo/Coniglio/Anatra

x

2

190 - 200

65 - 85

leccarda/pirofila+griglia

Tacchino/Oca

x

2

190 - 200

140-180

leccarda/pirofila+griglia

Pesce al forno/al cartoccio (filetto,

x

2

180 - 200

50 - 60

leccarda/pirofila+griglia

intero)

Lasagna/Pasta al forno/Cannelloni/

x

2

190 - 200

45 - 55

antiaderente+griglia/pirofila+griglia

Sformati

Toast

x

4

200

2-5

griglia

Salsicce/Spiedini/Costine/

x

4

200

30 - 50

griglia+leccarda con acqua sul 1°

Hamburger

livello, girare a metà cottura

Torte ripiene (cheese cake, strudel,

x

1

180 - 200

50 -60

leccarda/pirofila+griglia

apple pie)

Torte salate (torta di

x

1

180 - 200

35 - 55

tortiera+griglia

verdura,quiche)

Verdure ripiene (pomodori,

-

2

180 - 200

40 - 60

pirofila+griglia

peperoni, zucchine, melanzane)

Torte salate (torta di

x

1 - 3

180 - 190

45 - 55

Invertire i livelli a metà cottura

verdura,quiche)

Pizze/Focacce

x

1 - 3

230 - 250

12 - 30

Invertire i livelli a metà cottura

Biscotti & Tortine

-

1 - 3

170 - 180

20 -40

piastra dolci+leccarda; Invertire i livelli

a metà cottura

Pollo arrosto

-

2

200

55 - 65

giglia+leccarda con acqua sul 1° livello

Roast Beef al sangue

-

3

200

30 - 40

giglia+leccarda con acqua sul 1° livello

Nota: temperature e tempi di cottura sono indicativamente validi per 4 porzioni.

5019 510 01033

Per utilizzare al meglio il Vostro forno vi consigliamo di leggere attentamente il presente manuale e conservarlo per il futuro.

INSTALLAZIONE

Raccomandazioni

Importante: qualsiasi intervento di installazione o manutenzione deve essere eseguito con il forno scollegato dalla rete elettrica.

•L’installazione deve essere effettuata da un Tecnico qualificato secondo le istruzioni del Fabbricante e secondo le norme locali in vigore.

•Dopo aver disimballato il forno verificare che il forno non sia stato danneggiato durante il trasporto e che la porta si chiuda correttamente. In caso di dubbi, rivolgersi al rivenditore o al Servizio Assistenza più vicino.

•Dopo aver disimballato il forno, lasciarlo appoggiato sulla base di polistirolo per evitare danneggiamenti.

•Per installare il forno si raccomanda di indossare guanti protettivi.

•Il forno è stato equipaggiato con due maniglie laterali

(B)per agevolare le manovre di installazione (fig. 7).

Preparazione del mobile per l’incasso

•I mobili della cucina a diretto contatto con il forno devono essere resistenti al calore (min. 80 °C).

•Eseguire tutti i lavori di taglio nel mobile prima di inserire il forno. Rimuovere accuratamente trucioli o segatura che potrebbero compromettere il funzionamento del forno.

•Le dimensione dei mobili nei quali è possibile incassare il forno sono illustrate nelle figure 1, 2 e 3. Le dimensioni del forno sono illustrate nella figura 4.

•Per assicurare una corretta ventilazione, si raccomanda di lasciare un’apertura sul fondo del mobile (rispettando le dimensioni del disegno). Il fondo del forno, ad installazione

effettuata non deve essere accessibile.

Durante l’installazione del forno fare attenzione affinché le pareti del forno non vengano a diretto contatto con i mobili adiacenti.

•Per i forni installati sotto il piano di lavoro è richiesta una fessura minima di 5 mm tra il bordo superiore del forno e il bordo inferiore del piano di lavoro (fig. 5). Per il corretto funzionamento del prodotto questa fessura non va mai chiusa.

•Se il mobile non è saldamente fissato alla parete, deve essere ancorato con staffe commerciali (A) (fig. 6).

Collegamento elettrico

La messa a terra del forno è obbligatoria a termini di legge.

• Il collegamento elettrico deve essere effettuato da un Tecnico qualificato secondo le istruzioni del Fabbricante e secondo le 5 norme locali in vigore.

•L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

•Il cavo di alimentazione deve essere lungo quanto basta per poter eseguire l’allacciamento elettrico del forno incassato nel mobile.

•Per il rispetto delle direttive in materia di sicurezza, durante l’installazione occorre utilizzare un interruttore onnipolare con una distanza minima tra i contatti di 3 mm.

•Non usare prese multiple o prolunghe.

Dopo l’installazione, i particolari elettrici dovranno essere inaccessibili.

2

1

3

4

6

Collegamento del forno alla rete elettrica

•Assicurarsi che la tensione indicata sulla targhetta matricola corrisponda alla tensione di rete.

La targhetta matricola si trova sul bordo frontale del forno (visibile a porta aperta).

•Se il forno è senza cavo di alimentazione procedere come segue:

1.Svitare le due viti di fissaggio del coperchietto della morsettiera posizionato sulla parte inferiore della copertura posteriore del forno.

2.Rimuovere il coperchietto per accedere alla morsettiera ed inserire il cavo di alimentazione (vedi tabella) attraverso l’apertura situata sul fondo del forno.

Tabella cavo di alimentazione

N° dei conduttori		Tipo di cavo
1N+	~	H05 RR-F 3 X 1,5 mm²

8

3.Collegare il cavo alla morsettiera serrando a fondo le viti ed ancorarlo al fissacavo.

4.Riposizionare il coperchietto inserendo le due alette nelle apposite sedi e fissarlo con le due viti.

Fissaggio del forno

•Sollevare il forno afferrandolo dalle apposite maniglie (B)

poste sui lati e inserirlo nell’alloggiamento del mobile, facendo attenzione a non intrappolare il cavo di

alimentazione (fig. 8).

•Centrare il forno nell’alloggiamento del mobile prima di fissarlo.

•Il forno è stato dotato di distanziali già montati per facilitare l'ancoraggio del forno al mobile tramite le viti in dotazione (come illustrato in fig. 9).

7

9

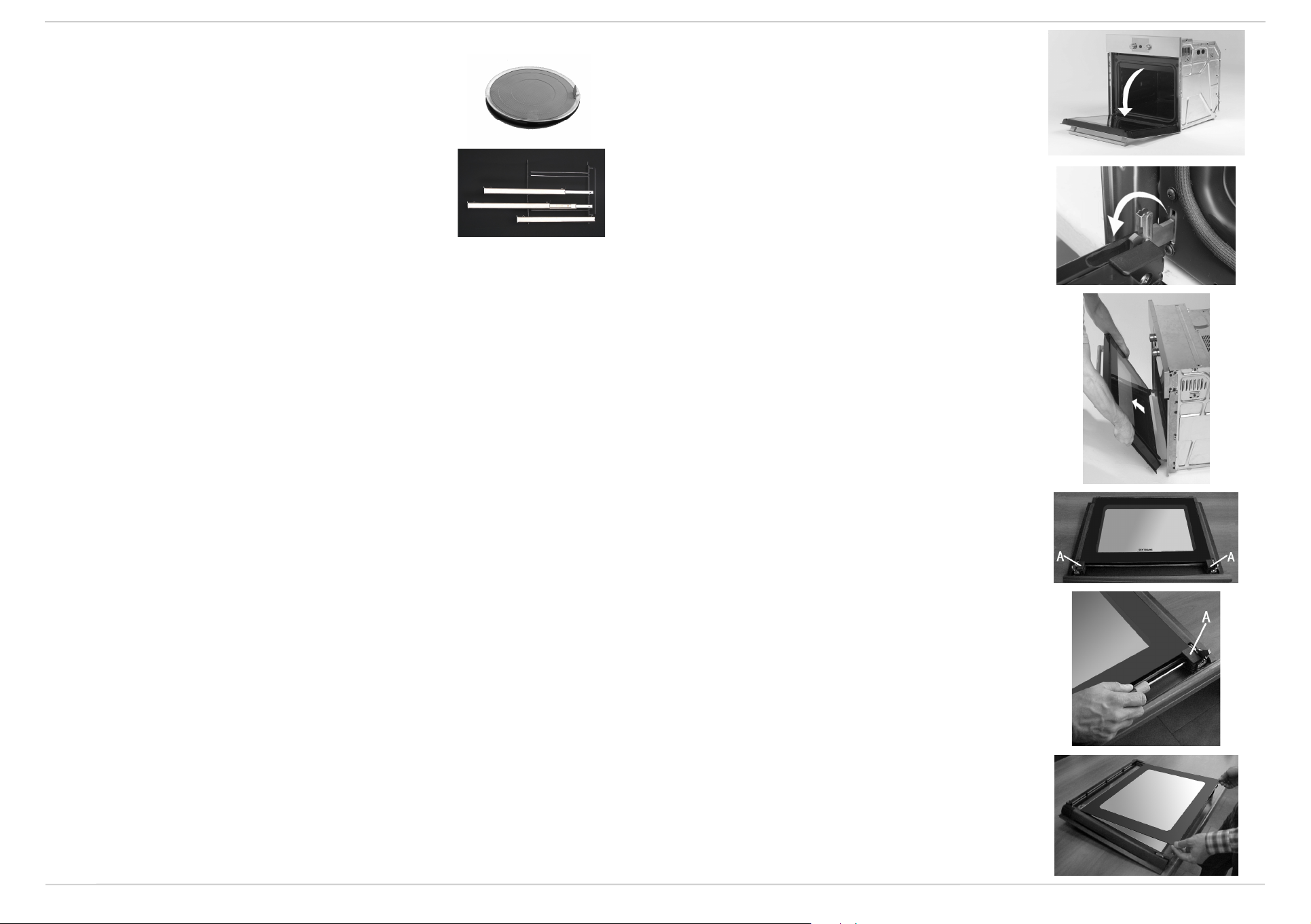

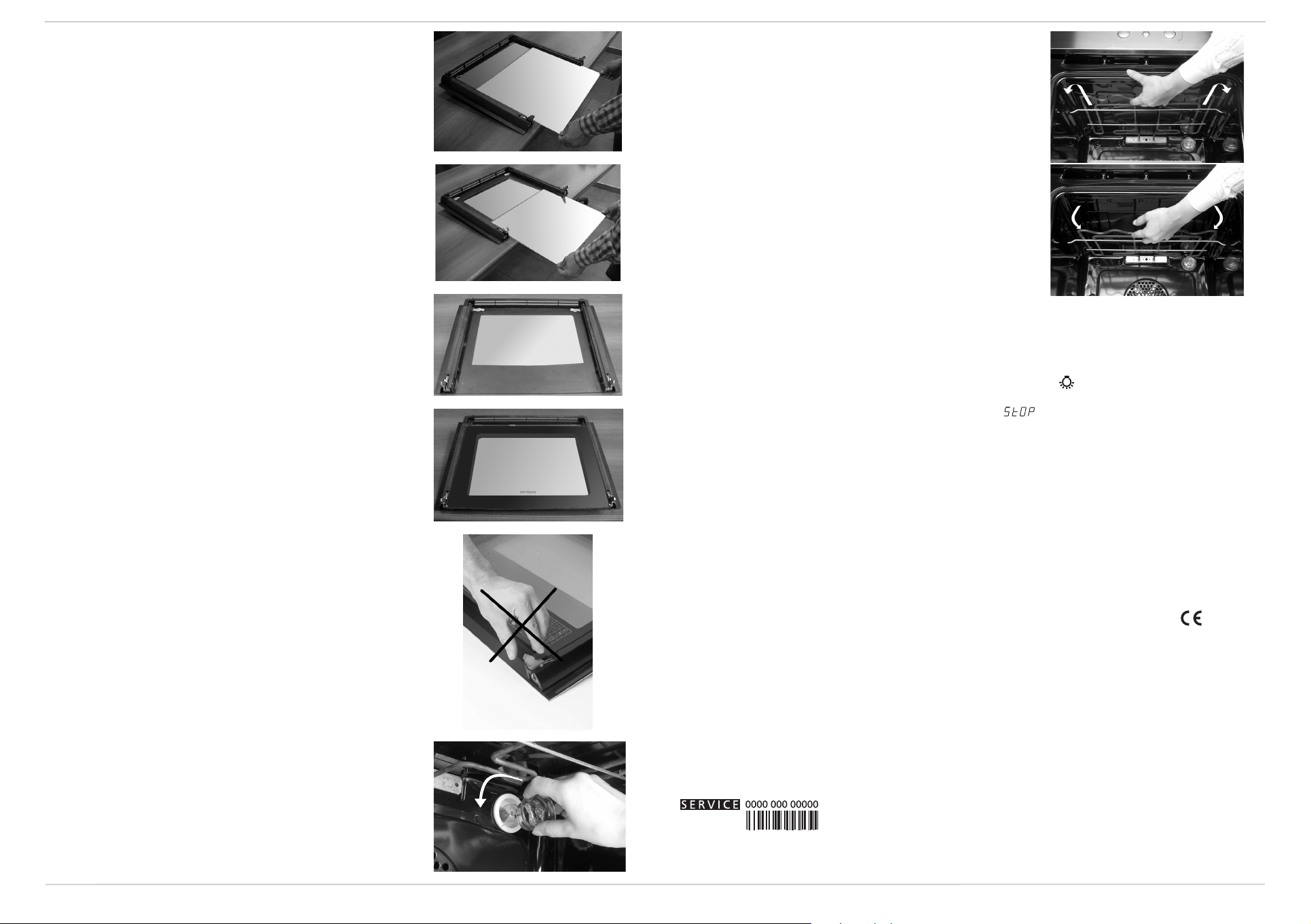

CONSIGLI PER LA SALVAGUARDIA DELL’AMBIENTE

Smaltimento imballaggio

•Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio .

•Le diverse parti dell'imballaggio non devono quindi essere disperse nell'ambiente, ma smaltite in conformità alle norme stabilite dalle autorità locali.
