AKS 235/AE

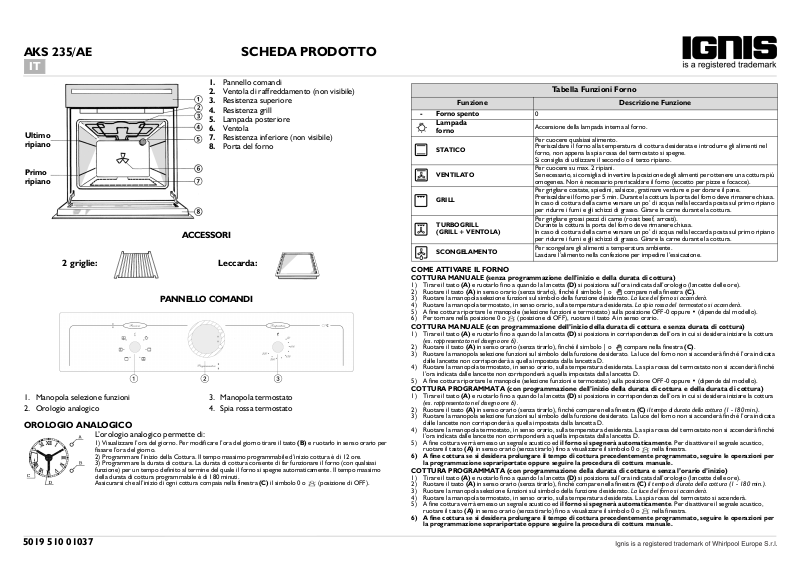

SCHEDA PRODOTTO

IT

	1.	Pannello comandi
	2.	Ventola di raffreddamento (non visibile)
	3.	Resistenza superiore
	4.	Resistenza grill
	5.	Lampada posteriore
Ultimo	6.	Ventola
	7.	Resistenza inferiore (non visibile)
ripiano	8.	Porta del forno

Primo ripiano

ACCESSORI

2 griglie:

Leccarda:

PANNELLO COMANDI

1.	Manopola selezione funzioni	3.	Manopola termostato
2.	Orologio analogico	4.	Spia rossa termostato

OROLOGIO ANALOGICO

L’orologio analogico permette di:

1)Visualizzare l’ora del giorno. Per modificare l’ora del giorno tirare il tasto (B) e ruotarlo in senso orario per fissare l’ora del giorno.

2)Programmare l’inizio della Cottura. Il tempo massimo programmabile d’inizio cottura è di 12 ore.

3)Programmare la durata di cottura. La durata di cottura consente di far funzionare il forno (con qualsiasi

funzione) per un tempo definito al termine del quale il forno si spegne automaticamente. Il tempo massimo della durata di cottura programmabile è di 180 minuti.

Assicurarsi che all’inizio di ogni cottura compaia nella finestra (C) il simbolo 0 o (posizione di OFF).

		Tabella Funzioni Forno
	Funzione	Descrizione Funzione
-	Forno spento	0
	Lampada	Accensione della lampada interna al forno.
	forno
		Per cuocere qualsiasi alimento.
	STATICO	Preriscaldare il forno alla temperatura di cottura desiderata e introdurre gli alimenti nel
		forno, non appena la spia rossa del termostato si spegne.
		Si consiglia di utilizzare il secondo o il terzo ripiano.
	VENTILATO	Per cuocere su max. 2 ripiani.
		Se necessario, si consiglia di invertire la posizione degli alimenti per ottenere una cottura più
		omogenea. Non è necessario preriscaldare il forno (eccetto per pizze e focacce).
		Per grigliare costate, spiedini, salsicce, gratinare verdure e per dorare il pane.
	GRILL	Preriscaldare il forno per 5 min. Durante la cottura la porta del forno deve rimanere chiusa.
		In caso di cottura della carne versare un po’ di acqua nella leccarda posta sul primo ripiano
		per ridurre i fumi e gli schizzi di grasso. Girare la carne durante la cottura.
	TURBOGRILL	Per grigliare grossi pezzi di carne (roast beef, arrosti).
		Durante la cottura la porta del forno deve rimanere chiusa.
	(GRILL + VENTOLA)	In caso di cottura della carne versare un po’ di acqua nella leccarda posta sul primo ripiano
		per ridurre i fumi e gli schizzi di grasso. Girare la carne durante la cottura.
	SCONGELAMENTO	Per scongelare gli alimenti a temperatura ambiente.
		Lasciare l’alimento nella confezione per impedire l’essicazione.

COME ATTIVARE IL FORNO

COTTURA MANUALE (senza programmazione dell’inizio e della durata di cottura)

1)	Tirare il tasto (A) e ruotarlo fino a quando la lancetta (D) si posiziona sull’ora indicata dall’orologio (lancette delle ore).
2)	Ruotare il tasto (A) in senso orario (senza tirarlo), finché il simbolo | o	compare nella finestra (C).

3)Ruotare la manopola selezione funzioni sul simbolo della funzione desiderato. La luce del forno si accenderà.

4)Ruotare la manopola termostato, in senso orario, sulla temperatura desiderata. La spia rossa del termostato si accenderà.

5)A fine cottura riportare le manopole (selezione funzioni e termostato) sulla posizione OFF-0 oppure • (dipende dal modello).

6)Per tornare nella posizione 0 o (posizione di OFF), ruotare il tasto A in senso orario.

COTTURA MANUALE (con programmazione dell’inizio della durata di cottura e senza durata di cottura)

1)	Tirare il tasto (A) e ruotarlo fino a quando la lancetta (D) si posiziona in corrispondenza dell’ora in cui si desidera iniziare la cottura
	(es. rappresentato nel disegno ore 6).
2)	Ruotare il tasto (A) in senso orario (senza tirarlo), finché il simbolo | o	compare nella finestra (C).

3)Ruotare la manopola selezione funzioni sul simbolo della funzione desiderato. La luce del forno non si accenderà finché l’ora indicata dalle lancette non corrisponderà a quella impostata dalla lancetta D.

4)Ruotare la manopola termostato, in senso orario, sulla temperatura desiderata. La spia rossa del termostato non si accenderà finché l’ora indicata dalle lancette non corrisponderà a quella impostata dalla lancetta D.

5)A fine cottura riportare le manopole (selezione funzioni e termostato) sulla posizione OFF-0 oppure • (dipende dal modello).

COTTURA PROGRAMMATA (con programmazione dell’inizio della durata di cottura e della durata di cottura)

1)Tirare il tasto (A) e ruotarlo fino a quando la lancetta (D) si posiziona in corrispondenza dell’ora in cui si desidera iniziare la cottura

(es. rappresentato nel disegno ore 6).

2)Ruotare il tasto (A) in senso orario (senza tirarlo), finché compare nella finestra (C) il tempo di durata della cottura (1 - 180 min.).

3)Ruotare la manopola selezione funzioni sul simbolo della funzione desiderato. La luce del forno non si accenderà finché l’ora indicata dalle lancette non corrisponderà a quella impostata dalla lancetta D.

4)Ruotare la manopola termostato, in senso orario, sulla temperatura desiderata. La spia rossa del termostato non si accenderà finché l’ora indicata dalle lancette non corrisponderà a quella impostata dalla lancetta D.

5)A fine cottura verrà emesso un segnale acustico ed il forno si spegnerà automaticamente. Per disattivare il segnale acustico,

ruotare il tasto (A) in senso orario (senza tirarlo) fino a visualizzare il simbolo 0 o

nella finestra.

6)A fine cottura se si desidera prolungare il tempo di cottura precedentemente programmato, seguire le operazioni per la programmazione soprariportate oppure seguire la procedura di cottura manuale.

COTTURA PROGRAMMATA (con programmazione della durata di cottura e senza l’orario d’inizio)

1)Tirare il tasto (A) e ruotarlo fino a quando la lancetta (D) si posiziona sull’ora indicata dall’orologio (lancette delle ore).

2)Ruotare il tasto (A) in senso orario (senza tirarlo), finché compare nella finestra (C) il tempo di durata della cottura (1 - 180 min.).

3)Ruotare la manopola selezione funzioni sul simbolo della funzione desiderato. La luce del forno si accenderà.

4)Ruotare la manopola termostato, in senso orario, sulla temperatura desiderata. La spia rossa del termostato si accenderà.

5)A fine cottura verrà emesso un segnale acustico ed il forno si spegnerà automaticamente. Per disattivare il segnale acustico,

ruotare il tasto (A) in senso orario (senza tirarlo) fino a visualizzare il simbolo 0 o

nella finestra.

6)A fine cottura se si desidera prolungare il tempo di cottura precedentemente programmato, seguire le operazioni per la programmazione soprariportate oppure seguire la procedura di cottura manuale.

5019 510 01037

TABELLE DI COTTURA

	ALIMENTI	Funzione			Preriscaldamento	Ripiano	Temperatura	Tempo di cottura
						dal basso	(°C)	min
	CARNE				X	2	200	90 - 110
	Agnello, capretto, montone				X	2	200	100	- 110
	Vitello, manzo, maiale				X	2	200	90 - 110
					X	2	200	90 - 110
	Pollo,				X	2	200	70	- 80
	coniglio,
	anatra				X	2	200	70	- 80
	Tacchino				X	2	210	160	- 180
	(3-5 kg)				X	2	200	170	- 180
	Oca				X	2	210	100	- 130
	(2 kg)				X	2	200	100	- 130
	PESCE (1 kg)				X	2	200	60	- 80
	Orata, branzino, tonno, salmone,
	merluzzo				X	2	190	60	- 80
	PESCE				X	2	190	50	- 60
	(<1 kg - tranci)
	Pesce spada, tonno				X	2	190	50	- 60
	VERDURE				X	2	190	50	- 60
	Peperoni, pomodori patate arrosto				X	2	190	50	- 60
	DOLCI, PASTICCERIA ECC.				X	2	180	40	- 50
	Torte a lievitazione				X	2	180	40	- 50
	Torte ripiene				X	2	190	60	- 90
	al formaggio				-	2	180	60	- 90
	Crostata				X	2	190	40	- 50
					X	2	180	40	- 50
	Strudel, crèpes				X	2	200	50	- 60
					X	2	190	50	- 60
	Biscotti, ciambelle, frollini				X	2	180	20	- 30
					X	2	180	30	- 40
	Bignè, rotolo dolce				X	2	180	35	- 45
					X	2	180	35	- 45
	Torte salate, torte ripiene alla frutta,				X	2	200	50	- 60
	es. ananas, pesche				X	2	190	45	- 55
	Lasagne, gratin di patate, cannelloni,				X	2	200	40	- 50
	timballi di pasta				X	2	190	40	- 50
	Pane				X	2	210	30	- 40
					X	2	210	30	- 40
	Pizza				X	2	225	15	- 20
					X	2	210	20	- 30
	Vol-au-vent				X	2	210	20	- 30
					X	2	200	30	- 40
	Soufflé				X	2	200	40	- 50
					X	2	190	50	- 60

TABELLA DI COTTURA GRILL

	ALIMENTI	Funzione			Preriscaldamento	Ripiano	Temperatura	Tempo di cottura
						dal basso	(°C)	min
	Toast				X	3-4	200-225	10 - 15
	Costate				X	3-4	200-225	30 - 40
	Cotolette				X	3-4	200-225	30 - 40
	Salsicce				X	3	200-225	30 - 40
	Braciole				X	3	200-225	30 - 40
	Pesce (tranci)				X	3	200-225	30 - 40
	Cosce di pollo				X	3	200-225	40 - 50
	Spiedini				X	3	200-225	40 - 50
	Costine				X	3	200-225	40 - 50
	1/2 pollo				X	3	200-225	40 - 50
	1/2 pollo				-	3	200-225	40 - 50
	Pollo intero				-	2-3	200-225	60 - 70
	Arrosto,				-	2-3	200-225	60 - 80
	maiale, manzo
	Anatra				-	1-2	200-225	60 - 80
	Cosciotto d’agnello				-	1-2	200-225	80 - 100
	Roast beef				-	2	200-225	60 - 70
	Patate al forno				-	2-3	200-225	40 - 50
	Pesce, es. orata, trota				-	3	190-200	40 - 50

Nota: I tempi e le temperature di cottura sono puramente indicativi.
