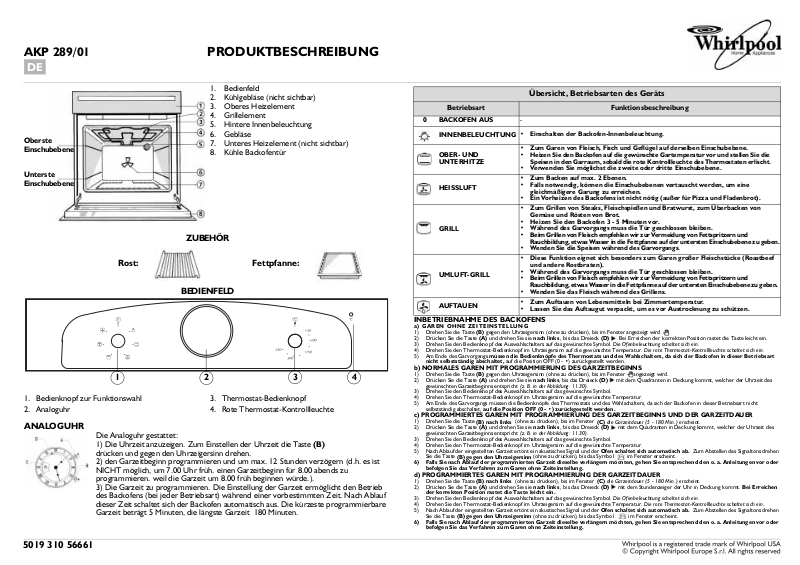

Whirlpool AKP 289/NA/01, AKP 289/IX/01 INSTALLATION [de]

AKP 289/01

PRODUKTBESCHREIBUNG

DE

Oberste

Einschubebene

Unterste

Einschubebene

1.Bedienfeld

2.Kühlgebläse (nicht sichtbar)

3.Oberes Heizelement

4.Grillelement

5.Hintere Innenbeleuchtung

6.Gebläse

7.Unteres Heizelement (nicht sichtbar)

8.Kühle Backofentür

ZUBEHÖR

Rost: Fettpfanne:

BEDIENFELD

	1	2	3	4
1.	Bedienknopf zur Funktionswahl	3.	Thermostat-Bedienknopf
2.	Analoguhr	4.	Rote Thermostat-Kontrollleuchte

ANALOGUHR

Die Analoguhr gestattet:

1)Die Uhrzeit anzuzeigen. Zum Einstellen der Uhrzeit die Taste (B) drücken und gegen den Uhrzeigersinn drehen.

2)den Garzeitbeginn programmieren und um max. 12 Stunden verzögern (d.h. es ist NICHT möglich, um 7.00 Uhr früh. einen Garzeitbeginn für 8.00 abends zu programmieren. weil die Garzeit um 8.00 früh beginnen würde.).

3)Die Garzeit zu programmieren. Die Einstellung der Garzeit ermöglicht den Betrieb des Backofens (bei jeder Betriebsart) während einer vorbestimmten Zeit. Nach Ablauf dieser Zeit schaltet sich der Backofen automatisch aus. Die kürzeste programmierbare Garzeit beträgt 5 Minuten, die längste Garzeit 180 Minuten.

			Übersicht, Betriebsarten des Geräts
	Betriebsart		Funktionsbeschreibung
0	BACKOFEN AUS	-
	INNENBELEUCHTUNG	•	Einschalten der Backofen-Innenbeleuchtung.
	OBERUND	•	Zum Garen von Fleisch, Fisch und Geflügel auf derselben Einschubebene.
		•	Heizen Sie den Backofen auf die gewünschte Gartemperatur vor und stellen Sie die
	UNTERHITZE		Speisen in den Garraum, sobald die rote Kontrollleuchte des Thermostaten erlischt.
		•	Verwenden Sie möglichst die zweite oder dritte Einschubebene.
		•	Zum Backen auf max. 2 Ebenen.
	HEISSLUFT	•	Falls notwendig, können die Einschubebenen vertauscht werden, um eine
			gleichmäßigere Garung zu erreichen.
		•	Ein Vorheizen des Backofens ist nicht nötig (außer für Pizza und Fladenbrot).
		•	Zum Grillen von Steaks, Fleischspießen und Bratwurst, zum Überbacken von
			Gemüse und Rösten von Brot.
	GRILL	•	Heizen Sie den Backofen 3 - 5 Minuten vor.
		•	Während des Garvorgangs muss die Tür geschlossen bleiben.
		•	Beim Grillen von Fleisch empfehlen wir zur Vermeidung von Fettspritzern und
			Rauchbildung, etwas Wasser in die Fettpfanne auf der untersten Einschubebene zu geben.
		•	Wenden Sie die Speisen während des Garvorgangs.
		•	Diese Funktion eignet sich besonders zum Garen großer Fleischstücke (Roastbeef
			und andere Rostbraten).
	UMLUFT-GRILL	•	Während des Garvorgangs muss die Tür geschlossen bleiben.
		•	Beim Grillen von Fleisch empfehlen wir zur Vermeidung von Fettspritzern und
			Rauchbildung, etwas Wasser in die Fettpfanne auf der untersten Einschubebene zu geben.
		•	Wenden Sie das Fleisch während des Grillens.
	AUFTAUEN	•	Zum Auftauen von Lebensmitteln bei Zimmertemperatur.
		•	Lassen Sie das Auftaugut verpackt, um es vor Austrocknung zu schützen.

INBETRIEBNAHME DES BACKOFENS a) GAREN OHNE ZEITEINSTELLUNG

1) Drehen Sie die Taste (B) gegen den Uhrzeigersinn (ohne zu drücken), bis im Fenster angezeigt wird .

2)Drücken Sie die Taste (A) und drehen Sie sie nach links , bis das Dreieck (D) Bei Erreichen der korrekten Position rastet die Taste leicht ein.

3)Drehen Sie den Bedienknopf des Auswahlschalters auf das gewünschte Symbol. Die Ofenbeleuchtung schaltet sich ein.

4)Drehen Sie den Thermostat-Bedienknopf im Uhrzeigersinn auf die gewünschte Temperatur. Die rote Thermostat-Kontrollleuchte schaltet sich ein.

5)Am Ende des Garvorgangs müssen die Bedienknöpfe des Thermostats und des Wahlschalters, da sich der Backofen in dieser Betriebsart nicht selbstständig abschaltet, auf die Position OFF (0 - •) zurückgestellt werden.

b) NORMALES GAREN MIT PROGRAMMIERUNG DES GARZEITBEGINNS

1) Drehen Sie die Taste (B) gegen den Uhrzeigersinn (ohne zu drücken), bis im Fenster angezeigt wird.

2)Drücken Sie die Taste (A) und drehen Sie sie nach links, bis das Dreieck (D) mit dem Quadranten in Deckung kommt, welcher der Uhrzeit des gewünschten Garzeitbeginns entspricht (z. B. in der Abbildung: 11.30).

3)Drehen Sie den Bedienknopf des Auswahlschalters auf das gewünschte Symbol.

4)Drehen Sie den Thermostat-Bedienknopf im Uhrzeigersinn auf die gewünschte Temperatur.

5)Am Ende des Garvorgangs müssen die Bedienknöpfe des Thermostats und des Wahlschalters, da sich der Backofen in dieser Betriebsart nicht selbstständig abschaltet, auf die Position OFF (0 - •) zurückgestellt werden.

c) PROGRAMMIERTES GAREN MIT PROGRAMMIERUNG DES GARZEITBEGINNS UND DER GARZEITDAUER

1)Drehen Sie die Taste (B) nach links (ohne zu drücken), bis im Fenster (C) die Garzeitdauer (5 - 180 Min.) erscheint.

2)Drücken Sie die Taste (A) und drehen Sie sie nach links , bis das Dreieck (D) mit dem Quadranten in Deckung kommt, welcher der Uhrzeit des gewünschten Garzeitbeginns entspricht (z. B. in der Abbildung: 11.30).

3)Drehen Sie den Bedienknopf des Auswahlschalters auf das gewünschte Symbol.

4)Drehen Sie den Thermostat-Bedienknopf im Uhrzeigersinn auf die gewünschte Temperatur.

5)Nach Ablauf der eingestellten Garzeit ertönt ein akustisches Signal und der Ofen schaltet sich automatisch ab. Zum Abstellen des Signaltons drehen

Sie die Taste (B) gegen den Uhrzeigersinn (ohne zu drücken), bis das Symbol

im Fenster erscheint.

6)Falls Sie nach Ablauf der programmierten Garzeit dieselbe verlängern möchten, gehen Sie entsprechend den o. a. Anleitungen vor oder befolgen Sie das Verfahren zum Garen ohne Zeiteinstellung.

d) PROGRAMMIERTES GAREN MIT PROGRAMMIERUNG DER GARZEITDAUER

1)Drehen Sie die Taste (B) nach links (ohne zu drücken), bis im Fenster (C) die Garzeitdauer (5 - 180 Min.) erscheint.

2)Drücken Sie die Taste (A) und drehen Sie sie nach links , bis das Dreieck (D) mit dem Stundenzeiger der Uhr in Deckung kommt. Bei Erreichen der korrekten Position rastet die Taste leicht ein.

3)Drehen Sie den Bedienknopf des Auswahlschalters auf das gewünschte Symbol. Die Ofenbeleuchtung schaltet sich ein.

4)Drehen Sie den Thermostat-Bedienknopf im Uhrzeigersinn auf die gewünschte Temperatur. Die rote Thermostat-Kontrollleuchte schaltet sich ein.

5)Nach Ablauf der eingestellten Garzeit ertönt ein akustisches Signal und der Ofen schaltet sich automatisch ab. Zum Abstellen des Signaltons drehen

Sie die Taste (B) gegen den Uhrzeigersinn (ohne zu drücken), bis das Symbol

im Fenster erscheint.

6)Falls Sie nach Ablauf der programmierten Garzeit dieselbe verlängern möchten, gehen Sie entsprechend den o. a. Anleitungen vor oder befolgen Sie das Verfahren zum Garen ohne Zeiteinstellung.

5019 310 56661

GARTABELLE

	SPEISEN	Betriebsart			Vorheizen	Ebene	Temperatur	Garzeit
						(von unten)	(°C)	min
	FLEISCH				X	2	200	90 - 110
	Lamm, Zicklein,
	Hammel				X	2	200	100	- 110
	Kalb, Rind, Schwein				X	2	200	90 - 110
					X	2	200	90 - 110
	Hähnchen,				X	2	200	70	- 80
	Kaninchen,
	Ente				X	2	200	70	- 80
	Puter				X	2	210	160	- 180
	(3-5 kg)				X	2	200	170	- 180
	Gans				X	2	210	100	- 130
	(2 kg)				X	2	200	100	- 130
	FISCH (1 kg)				X	2	200	60	- 80
	Meerbrasse,
	Seebarsch,
	Thunfisch, Lachs,				X	2	190	60	- 80
	Kabeljau
	FISCH				X	2	190	50	- 60
	(<1 kg - Schnitten)
	Schwertfisch,				X	2	190	50	- 60
	Thunfisch
	GEMÜSE				X	2	190	50	- 60
	Paprika, Tomaten,
	Ofenkartoffeln				X	2	190	50	- 60
	KUCHEN,				X	2	180	40	- 50
	GEBÄCK USW.
	Hefekuchen				X	2	180	40	- 50
	Gefüllter Kuchen				X	2	190	60	- 90
	(Käsekuchen)				X	2	180	60	- 90
	Mürbeteigkuchen				X	2	190	40	- 50
					X	2	180	40	- 50
	Strudel, Crêpes				X	2	200	50	- 60
					X	2	190	50	- 60
	Plätzchen, Kringel,				X	2	180	20	- 30
	Mürbeteigkekse				X	2	180	30	- 40
	Beignets,				X	2	180	35	- 45
	Biskuitrolle				X	2	180	35	- 45
	Salzgebackenes,				X	2	200	50	- 60
	gefüllte Obsttorten,
	z. B. Ananas-,				X	2	190	45	- 55
	Pfirsichtorten
	Lasagne,				X	2	200	40	- 50
	Kartoffelgratin,
	Cannelloni,				X	2	190	40	- 50
	Nudelauflauf
	Brot				X	2	210	30	- 40
					X	2	210	30	- 40
	Pizza				X	2	225	15	- 20
					X	2	210	20	- 30
	Vol-au-vents				X	2	210	20	- 30
					X	2	200	30	- 40
	Soufflés				X	2	200	40	- 50
					X	2	190	50	- 60

GRILL-GARTABELLE

						Ebene	Temperatur	Garzeit
	SPEISEN	Betriebsart			Vorheizen	(von
							(°C)	min
						unten)
	Toast				X	3-4	200-225	10 - 15
	Rumpsteak				X	3-4	200-225	30 - 40
	Wiener Schnitzel				X	3-4	200-225	30 - 40
	Bratwurst				X	3	200-225	30 - 40
	Schweinekotelett				X	3	200-225	30 - 40
	s
	Fisch (Schnitten)				X	3	200-225	30 - 40
	Hähnchenschenk				X	3	200-225	40 - 50
	el
	Fleischspieße				X	3	200-225	40 - 50
	Rippchen				X	3	200-225	40 - 50
	1/2 Hähnchen				X	3	200-225	40 - 50
	1/2 Hähnchen				-	3	200-225	40 - 50
	Ganzes				-	2-3	200-225	60 - 70
	Hähnchen
	Braten				-	2-3	200-225	60 - 80
	(Schwein, Rind)
	Ente				-	1-2	200-225	60 - 80
	Lammkeule				-	1-2	200-225	80 - 100
	Roastbeef				-	2	200-225	60 - 70
	Röstkartoffeln				-	2-3	200-225	40 - 50
	Fisch, z. B.
	Meerbrasse,				-	3	190-200	40 - 50
	Forelle

Hinweis: Die Garzeiten und -temperaturen sind nur Richtwerte.
