Whirlpool AKP 289/IX INSTALLATION [sv]

AKP 289

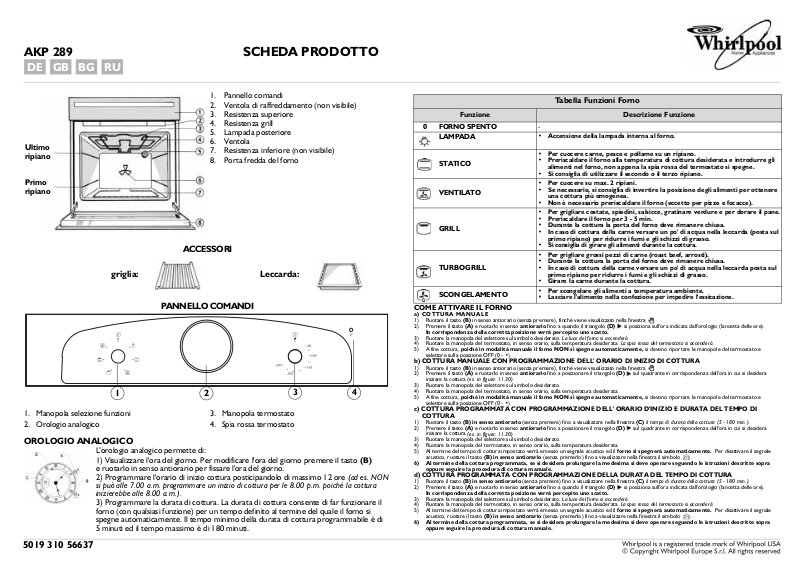

SCHEDA PRODOTTO

DE GB BG RU

Ultimo ripiano

Primo ripiano

1.Pannello comandi

2.Ventola di raffreddamento (non visibile)

3.Resistenza superiore

4.Resistenza grill

5.Lampada posteriore

6.Ventola

7.Resistenza inferiore (non visibile)

8.Porta fredda del forno

ACCESSORI

griglia:

Leccarda:

PANNELLO COMANDI

1

2

3

4

		Tabella Funzioni Forno
	Funzione	Descrizione Funzione
0	FORNO SPENTO	-
	LAMPADA	• Accensione della lampada interna al forno.
		• Per cuocere carne, pesce e pollame su un ripiano.
	STATICO	• Preriscaldare il forno alla temperatura di cottura desiderata e introdurre gli
		alimenti nel forno, non appena la spia rossa del termostato si spegne.
		• Si consiglia di utilizzare il secondo o il terzo ripiano.
		• Per cuocere su max. 2 ripiani.
	VENTILATO	• Se necessario, si consiglia di invertire la posizione degli alimenti per ottenere
		una cottura più omogenea.
		• Non è necessario preriscaldare il forno (eccetto per pizze e focacce).
		• Per grigliare costate, spiedini, salsicce, gratinare verdure e per dorare il pane.
		• Preriscaldare il forno per 3 - 5 min.
	GRILL	• Durante la cottura la porta del forno deve rimanere chiusa.
		• In caso di cottura della carne versare un po' di acqua nella leccarda (posta sul
		primo ripiano) per ridurre i fumi e gli schizzi di grasso.
		• Si consiglia di girare gli alimenti durante la cottura.
		• Per grigliare grossi pezzi di carne (roast beef, arrosti).
	TURBOGRILL	• Durante la cottura la porta del forno deve rimanere chiusa.
		• In caso di cottura della carne versare un po' di acqua nella leccarda posta sul
		primo ripiano per ridurre i fumi e gli schizzi di grasso.
		• Girare la carne durante la cottura.
	SCONGELAMENTO	• Per scongelare gli alimenti a temperatura ambiente.
		• Lasciare l'alimento nella confezione per impedire l'essicazione.

COME ATTIVARE IL FORNO a) COTTURA MANUALE

1) Ruotare il tasto (B) in senso antiorario (senza premere), finché viene visualizzato nella finestra .

2)Premere il tasto (A) e ruotarlo in senso antiorario fino a quando il triangolo (D) si posiziona sull'ora indicata dall'orologio (lancetta delle ore).

In corrispondenza della corretta posizione verrà percepito uno scatto.

3)Ruotare la manopola del selettore sul simbolo desiderato. La luce del forno si accenderà.

4)Ruotare la manopola del termostato, in senso orario, sulla temperatura desiderata. La spia rossa del termostato si accenderà.

5)A fine cottura, poiché in modalità manuale il forno NON si spegne automaticamente, si devono riportare le manopole del termostato e selettore sulla posizione OFF (0 - •).

b) COTTURA MANUALE CON PROGRAMMAZIONE DELL' ORARIO DI INIZIO DI COTTURA

1) Ruotare il tasto (B) in senso antiorario (senza premere), finché viene visualizzato nella finestra

.

2)Premere il tasto (A) e ruotarlo in senso antiorario fino a posizionare il triangolo (D) sul quadrante in corrispondenza dell'ora in cui si desidera iniziare la cottura (es. in figura: 11.30).

3)Ruotare la manopola del selettore sul simbolo desiderato.

4)Ruotare la manopola del termostato, in senso orario, sulla temperatura desiderata.

5)A fine cottura, poiché in modalità manuale il forno NON si spegne automaticamente, si devono riportare le manopole del termostato e selettore sulla posizione OFF (0 - •).

1.	Manopola selezione funzioni	3.	Manopola termostato
2.	Orologio analogico	4.	Spia rossa termostato

OROLOGIO ANALOGICO

L’orologio analogico permette di:

1)Visualizzare l'ora del giorno. Per modificare l'ora del giorno premere il tasto (B) e ruotarlo in senso antiorario per fissare l'ora del giorno.

2)Programmare l'orario di inizio cottura posticipandolo di massimo 12 ore (ad es. NON si può alle 7.00 a.m. programmare un inizio di cottura per le 8.00 p.m. poiché la cottura inizierebbe alle 8.00 a.m.).

3)Programmare la durata di cottura. La durata di cottura consente di far funzionare il forno (con qualsiasi funzione) per un tempo definito al termine del quale il forno si spegne automaticamente. Il tempo minimo della durata di cottura programmabile è di 5 minuti ed il tempo massimo è di 180 minuti.

c) COTTURA PROGRAMMATA CON PROGRAMMAZIONE DELL' ORARIO D'INIZIO E DURATA DEL TEMPO DI COTTURA

1)Ruotare il tasto (B) in senso antiorario (senza premere) fino a visualizzare nella finestra (C) il tempo di durata della cottura (5 - 180 min.).

2)Premere il tasto (A) e ruotarlo in senso antiorario fino a posizionare il triangolo (D) sul quadrante in corrispondenza dell'ora in cui si desidera iniziare la cottura (es. in figura: 11.30).

3)Ruotare la manopola del selettore sul simbolo desiderato.

4)Ruotare la manopola del termostato, in senso orario, sulla temperatura desiderata.

5)Al termine del tempo di cottura impostato verrà emesso un segnale acustico ed il forno si spegnerà automaticamente. Per disattivare il segnale

acustico, ruotare il tasto (B) in senso antiorario (senza premerlo) fino a visualizzare nella finestra il simbolo

.

6)Al termine della cottura programmata, se si desidera prolungare la medesima si deve operare seguendo le istruzioni descritte sopra oppure seguire la procedura di cottura manuale.

d) COTTURA PROGRAMMATA CON PROGRAMMAZIONE DELLA DURATA DEL TEMPO DI COTTURA

1)Ruotare il tasto (B) in senso antiorario (senza premere) fino a visualizzare nella finestra (C) il tempo di durata della cottura (5 - 180 min.).

2)Premere il tasto (A) e ruotarlo in senso antiorario fino a quando il triangolo (D) si posiziona sull'ora indicata dall'orologio (lancetta delle ore).

In corrispondenza della corretta posizione verrà percepito uno scatto.

3)Ruotare la manopola del selettore sul simbolo desiderato. La luce del forno si accenderà.

4)Ruotare la manopola del termostato, in senso orario, sulla temperatura desiderata. La spia rossa del termostato si accenderà.

5)Al termine del tempo di cottura impostato verrà emesso un segnale acustico ed il forno si spegnerà automaticamente. Per disattivare il segnale

acustico, ruotare il tasto (B) in senso antiorario (senza premerlo) fino a visualizzare nella finestra il simbolo

.

6)Al termine della cottura programmata, se si desidera prolungare la medesima si deve operare seguendo le istruzioni descritte sopra oppure seguire la procedura di cottura manuale.

5019 310 56637

TABELLA DI COTTURA

ALIMENTI	Funzione			Preriscaldamento	Ripiano	Temperatura	Tempo di
					dal basso	(°C)	cottura
							min
CARNE				X	2	200	90 - 110
Agnello, capretto,
montone				X	2	200	100	- 110
Vitello, manzo,				X	2	200	90 - 110
maiale				X	2	200	90 - 110
Pollo,				X	2	200	70	- 80
coniglio,
anatra				X	2	200	70	- 80
Tacchino				X	2	210	160	- 180
(3-5 kg)				X	2	200	170	- 180
Oca				X	2	210	100	- 130
(2 kg)				X	2	200	100	- 130
PESCE (1 kg)				X	2	200	60	- 80
Orata, branzino,
tonno, salmone,				X	2	190	60	- 80
merluzzo
PESCE				X	2	190	50	- 60
(<1 kg - tranci)
Pesce spada, tonno				X	2	190	50	- 60
VERDURE				X	2	190	50	- 60
Peperoni,
pomodori patate				X	2	190	50	- 60
arrosto
DOLCI,				X	2	180	40	- 50
PASTICCERIA
ECC.				X	2	180	40	- 50
Torte a lievitazione
Torte ripiene				X	2	190	60	- 90
al formaggio				X	2	180	60	- 90
Crostata				X	2	190	40	- 50
				X	2	180	40	- 50
Strudel, crèpes				X	2	200	50	- 60
				X	2	190	50	- 60
Biscotti, ciambelle,				X	2	180	20	- 30
frollini				X	2	180	30	- 40
Bignè, rotolo dolce				X	2	180	35	- 45
				X	2	180	35	- 45
Torte salate, torte				X	2	200	50	- 60
ripiene alla frutta,
es. ananas, pesche				X	2	190	45	- 55
Lasagne, gratin di				X	2	200	40	- 50
patate, cannelloni,
timballi di pasta				X	2	190	40	- 50
Pane				X	2	210	30	- 40
				X	2	210	30	- 40
Pizza				X	2	225	15	- 20
				X	2	210	20	- 30
Vol-au-vent				X	2	210	20	- 30
				X	2	200	30	- 40
Soufflé				X	2	200	40	- 50
				X	2	190	50	- 60

TABELLA DI COTTURA GRILL

						Ripiano	Temperatura	Tempo di
	ALIMENTI	Funzione			Preriscaldamento			cottura
						dal basso	(°C)
								min
	Toast				X	3-4	200-225	10 - 15
	Costate				X	3-4	200-225	30 - 40
	Cotolette				X	3-4	200-225	30 - 40
	Salsicce				X	3	200-225	30 - 40
	Braciole				X	3	200-225	30 - 40
	Pesce (tranci)				X	3	200-225	30 - 40
	Cosce di pollo				X	3	200-225	40 - 50
	Spiedini				X	3	200-225	40 - 50
	Costine				X	3	200-225	40 - 50
	1/2 pollo				X	3	200-225	40 - 50
	1/2 pollo				-	3	200-225	40 - 50
	Pollo intero				-	2-3	200-225	60 - 70
	Arrosto,				-	2-3	200-225	60 - 80
	maiale, manzo
	Anatra				-	1-2	200-225	60 - 80
	Cosciotto				-	1-2	200-225	80 - 100
	d’agnello
	Roast beef				-	2	200-225	60 - 70
	Patate al forno				-	2-3	200-225	40 - 50
	Pesce, es. orata,				-	3	190-200	40 - 50
	trota

Nota: I tempi e le temperature di cottura sono puramente indicativi.
