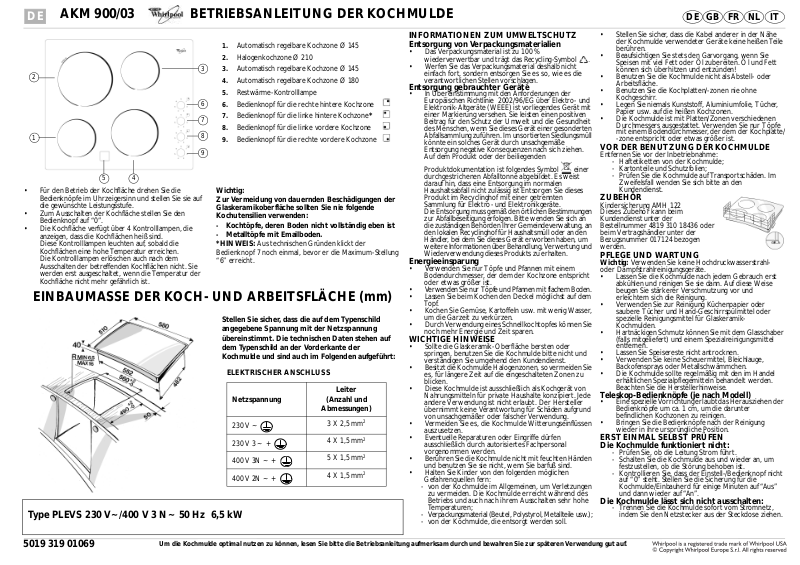

AKM 900/03 BETRIEBSANLEITUNG DER KOCHMULDE
NL ITGB FRDE
Automatisch regelbare Kochzone Ø 145
1.
Halogenkochzone Ø 210
2.
2
1
5 4
• Für den Betrieb der Kochfläche drehen Sie die
Bedienknöpfe im Uhrzeigersinn und stellen Sie sie auf
die gewünschte Leistungsstufe.
• Zum Ausschalten der Kochfläche stellen Sie den
Bedienknopf auf “0”.
• Die Kochfläche verfügt über 4 Kontrolllampen, die
anzeigen, dass die Kochflächen heiß sind.
Diese Kontrolllampen leuchten auf, sobald die
Kochflächen eine hohe Temperatur erreichen.
Die Kontrolllampen erlöschen auch nach dem
Ausschalten der betreffenden Kochflächen nicht. Sie
werden erst ausgeschaltet, wenn die Temperatur der
Kochfläche nicht mehr gefährlich ist.
3
6
7
8
9
Automatisch regelbare Kochzone Ø 145
3.
Automatisch regelbare Kochzone Ø 180
4.
Restwärme-Kontrolllampe
5.
Bedienknopf für die rechte hintere Kochzone
6.
Bedienknopf für die linke hintere Kochzone
7.
Bedienknopf für die linke vordere Kochzone
8.
Bedienknopf für die rechte vordere Kochzone
9.
Wichtig:
Zur Vermeidung von dauernden Beschädigungen der
Glaskeramikoberfläche sollten Sie nie folgende
Kochutensilien verwenden:
-
Kochtöpfe, deren Boden nicht vollständig eben ist
-
Metalltöpfe mit Emailboden.
*HINWEIS:
Bedienknopf 7 noch einmal, bevor er die Maximum-Stellung
“6” erreicht.
Aus technischen Gründen klickt der
EINBAUMASSE DER KOCH- UND ARBEITSFLÄCHE (mm)
Stellen Sie sicher, dass die auf dem Typenschild
angegebene Spannung mit der Netzspannung
übereinstimmt. Die technischen Daten stehen auf
dem Typenschild an der Vorderkante der
Kochmulde und sind auch im Folgenden aufgeführt:
ELEKTRISCHER ANSCHLUSS
Leiter
Netzspannung
230 V ~
230 V 3 ~ +
400 V 3N ~ +
400 V 2N ~ +
Type PLEVS 230 V~/400 V 3 N~ 50 Hz 6,5 kW
(Anzahl und
Abmessungen)
3 X 2,5 mm
4 X 1,5 mm
5 X 1,5 mm
4 X 1,5 mm
2
2
2
2
INFORMATIONEN ZUM UMWELTSCHUTZ
Entsorgung von Verpackungsmaterialien
• Das Verpackungsmaterial ist zu 100 %
wiederverwertbar und trägt das Recycling-Symbol .
• Werfen Sie das Verpackungsmaterial deshalb nicht
einfach fort, sondern entsorgen Sie es so, wie es die
verantwortlichen Stellen vorschlagen.
Entsorgung gebrauchter Geräte
• In Übereinstimmung mit den Anforderungen der
Europäischen Richtlinie 2002/96/EG über Elektro- und
Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit
*
einer Markierung versehen. Sie leisten einen positiven
Beitrag für den Schutz der Umwelt und die Gesundheit
des Menschen, wenn Sie dieses Gerät einer gesonderten
Abfallsammlung zuführen. Im unsortierten Siedlungsmüll
könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden
Produktdokumentation ist folgendes Symbol einer
durchgestrichenen Abfalltonne abgebildet. Es weist
darauf hin, dass eine Entsorgung im normalen
Haushaltsabfall nicht zulässig ist Entsorgen Sie dieses
Produkt im Recyclinghof mit einer getrennten
Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen
zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an
die zuständigen Behörden Ihrer Gemeindeverwaltung, an
den lokalen Recyclinghof für Haushaltsmüll oder an den
Händler, bei dem Sie dieses Gerät erworben haben, um
weitere Informationen über Behandlung, Verwertung und
Wiederverwendung dieses Produkts zu erhalten.
Energieeinsparung
• Verwenden Sie nur Töpfe und Pfannen mit einem
Bodendurchmesser, der dem der Kochzone entspricht
oder etwas größer ist.
• Verwenden Sie nur Töpfe und Pfannen mit flachem Boden.
• Lassen Sie beim Kochen den Deckel möglichst auf dem
Topf.
• Kochen Sie Gemüse, Kartoffeln usw. mit wenig Wasser,
um die Garzeit zu verkürzen.
• Durch Verwendung eines Schnellkochtopfes können Sie
noch mehr Energie und Zeit sparen.
WICHTIGE HINWEISE
• Sollte die Glaskeramik-Oberfläche bersten oder
springen, benutzen Sie die Kochmulde bitte nicht und
verständigen Sie umgehend den Kundendienst.
• Besitzt die Kochmulde Halogenzonen, so vermeiden Sie
es, für längere Zeit auf die eingeschalteten Zonen zu
blicken.
• Diese Kochmulde ist ausschließlich als Kochgerät von
Nahrungsmitteln für private Haushalte konzipiert. Jede
andere Verwendung ist nicht erlaubt. Der Hersteller
übernimmt keine Verantwortung für Schäden aufgrund
von unsachgemäßer oder falscher Verwendung.
• Vermeiden Sie es, die Kochmulde Witterungseinflüssen
auszusetzen.
• Eventuelle Reparaturen oder Eingriffe dürfen
ausschließlich durch autorisiertes Fachpersonal
vorgenommen werden.
• Berühren Sie die Kochmulde nicht mit feuchten Händen
und benutzen Sie sie nicht, wenn Sie barfuß sind.
• Halten Sie Kinder von den folgenden möglichen
Gefahrenquellen fern:
- von der Kochmulde im Allgemeinen, um Verletzungen
zu vermeiden. Die Kochmulde erreicht während des
Betriebs und auch nach ihrem Ausschalten sehr hohe
Temperaturen;
- Verpackungsmaterial (Beutel, Polystyrol, Metallteile usw.);
- von der Kochmulde, die entsorgt werden soll.
• Stellen Sie sicher, dass die Kabel anderer in der Nähe
der Kochmulde verwendeter Geräte keine heißen Teile
berühren.
• Beaufsichtigen Sie stets den Garvorgang, wenn Sie
Speisen mit viel Fett oder Öl zubereiten. Öl und Fett
können sich überhitzen und entzünden!
• Benutzen Sie die Kochmulde nicht als Abstell- oder
Arbeitsfläche.
• Benutzen Sie die Kochplatten/-zonen nie ohne
Kochgeschirr.
• Legen Sie niemals Kunststoff, Aluminiumfolie, Tücher,
Papier usw. auf die heißen Kochzonen.
• Die Kochmulde ist mit Platten/Zonen verschiedenen
Durchmessers ausgestattet. Verwenden Sie nur Töpfe
mit einem Bodendurchmesser, der dem der Kochplatte/
-zone entspricht oder etwas größer ist.
VOR DER BENUTZUNG DER KOCHMULDE
Entfernen Sie vor der Inbetriebnahme:
- Haftetiketten von der Kochmulde;
- Kartonteile und Schutzfolien;
- Prüfen Sie die Kochmulde auf Transportschäden. Im
Zweifelsfall wenden Sie sich bitte an den
Kundendienst.
ZUBEHÖR
Kindersicherung AMH 122
Dieses Zubehör kann beim
Kundendienst unter der
Bestellnummer 4819 310 18436 oder
beim Vertragshändler unter der
Bezugsnummer 017124 bezogen
werden.
PFLEGE UND WARTUNG
Wichtig:
oder Dampfstrahlreinigungsgeräte.
• Lassen Sie die Kochmulde nach jedem Gebrauch erst
• Verwenden Sie zur Reinigung Küchenpapier oder
• Hartnäckigen Schmutz können Sie mit dem Glasschaber
• Lassen Sie Speisereste nicht antrocknen.
• Verwenden Sie keine Scheuermittel, Bleichlauge,
• Die Kochmulde sollte regelmäßig mit den im Handel
Teleskop-Bedienknöpfe (je nach Modell)
• Eine spezielle Vorrichtung erlaubt das Herausziehen der
• Bringen Sie die Bedienknöpfe nach der Reinigung
Verwenden Sie keine Hochdruckwasserstrahl-
abkühlen und reinigen Sie sie dann. Auf diese Weise
beugen Sie stärkerer Verschmutzung vor und
erleichtern sich die Reinigung.
saubere Tücher und Hand-Geschirrspülmittel oder
spezielle Reinigungsmittel für GlaskeramikKochmulden.
(falls mitgeliefert) und einem Spezialreinigungsmittel
entfernen.
Backofensprays oder Metallschwämmchen.
erhältlichen Spezialpflegemitteln behandelt werden.
Beachten Sie die Herstellerhinweise.
Bedienknöpfe um ca. 1 cm, um die darunter
befindlichen Kochzonen zu reinigen.
wieder in ihre ursprüngliche Position.
ERST EINMAL SELBST PRÜFEN
Die Kochmulde funktioniert nicht:
- Prüfen Sie, ob die Leitung Strom führt.
- Schalten Sie die Kochmulde aus und wieder an, um
festzustellen, ob die Störung behoben ist.
- Kontrollieren Sie, dass der Einstell-/Bedienknopf nicht
auf “0” steht. Stellen Sie die Sicherung für die
Kochmulde/Einbauherd für einige Minuten auf “Aus”
und dann wieder auf “An”.
Die Kochmulde lässt sich nicht ausschalten:
- Trennen Sie die Kochmulde sofort vom Stromnetz,
indem Sie den Netzstecker aus der Steckdose ziehen.
