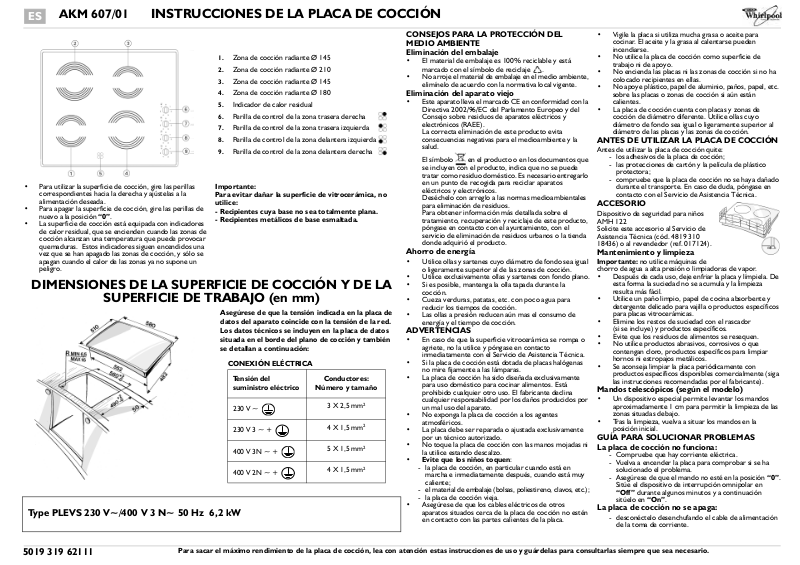

Whirlpool AKM 607/NB/01, AKM 607/IX/01 PROGRAM CHART [es]
ES
AKM 607/01
INSTRUCCIONES DE LA PLACA DE COCCIÓN
1.
Zona de cocción radiante Ø 145
2.
Zona de cocción radiante Ø 210
3.
Zona de cocción radiante Ø 145
4.
Zona de cocción radiante Ø 180
5.
Indicador de calor residual
6.
Perilla de control de la zona trasera derecha
7.
Perilla de control de la zona trasera izquierda
8.
Perilla de control de la zona delantera izquierda
9.
Perilla de control de la zona delantera derecha
• Para utilizar la superficie de cocción, gire las perillas
correspondientes hacia la derecha y ajústelas a la
alimentación deseada.
• Para apagar la superficie de cocción, gire las perillas de
nuevo a la posición
• La superficie de cocción está equipada con indicadores
de calor residual, que se encienden cuando las zonas de
cocción alcanzan una temperatura que puede provocar
quemaduras. Estos indicadores siguen encendidos una
vez que se han apagado las zonas de cocción, y sólo se
apagan cuando el calor de las zonas ya no supone un
peligro.
“0”
.
Importante:
Para evitar dañar la superficie de vitrocerámica, no
utilice:
- Recipientes cuya base no sea totalmente plana.
- Recipientes metálicos de base esmaltada.
DIMENSIONES DE LA SUPERFICIE DE COCCIÓN Y DE LA
SUPERFICIE DE TRABAJO (en mm)
Asegúrese de que la tensión indicada en la placa de
datos del aparato coincide con la tensión de la red.
Los datos técnicos se incluyen en la placa de datos
situada en el borde del plano de cocción y también
se detallan a continuación:
CONEXIÓN ELÉCTRICA
Tensión del
suministro eléctrico
230 V ~
230 V 3 ~ +
400 V 3N ~ +
400 V 2N ~ +
Type PLEVS 230 V~/400 V 3 N~ 50 Hz 6,2 kW
Conductores:
Número y tamaño
3 X 2,5 mm
4 X 1,5 mm
5 X 1,5 mm
4 X 1,5 mm
2
2
2
2
CONSEJOS PARA LA PROTECCIÓN DEL
MEDIO AMBIENTE
Eliminación del embalaje
•El material de embalaje es 100% reciclable y está
marcado con el símbolo de reciclaje .
• No arroje el material de embalaje en el medio ambiente,
elimínelo de acuerdo con la normativa local vigente.
Eliminación del aparato viejo
• Este aparato lleva el marcado CE en conformidad con la
Directiva 2002/96/EC del Parlamento Europeo y del
Consejo sobre residuos de aparatos eléctricos y
electrónicos (RAEE).
La correcta eliminación de este producto evita
consecuencias negativas para el medioambiente y la
salud.
El símbolo en el producto o en los documentos que
se incluyen con el producto, indica que no se puede
tratar como residuo doméstico. Es necesario entregarlo
en un punto de recogida para reciclar aparatos
eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales
para eliminación de residuos.
Para obtener información más detallada sobre el
tratamiento, recuperación y reciclaje de este producto,
póngase en contacto con el ayuntamiento, con el
servicio de eliminación de residuos urbanos o la tienda
donde adquirió el producto.
Ahorro de energía
• Utilice ollas y sartenes cuyo diámetro de fondo sea igual
o ligeramente superior al de las zonas de cocción.
• Utilice exclusivamente ollas y sartenes con fondo plano.
• Si es posible, mantenga la olla tapada durante la
cocción.
• Cueza verduras, patatas, etc. con poco agua para
reducir los tiempos de cocción.
• Las ollas a presión reducen aún mas el consumo de
energía y el tiempo de cocción.
ADVERTENCIAS
• En caso de que la superficie vitrocerámica se rompa o
agriete, no la utilice y póngase en contacto
inmediatamente con el Servicio de Asistencia Técnica.
• Si la placa de cocción está dotada de placas halógenas
no mire fijamente a las lámparas.
• La placa de cocción ha sido diseñada exclusivamente
para uso doméstico para cocinar alimentos. Está
prohibido cualquier otro uso. El fabricante declina
cualquier responsabilidad por los daños producidos por
un mal uso del aparato.
• No exponga la placa de cocción a los agentes
atmosféricos.
• La placa debe ser reparada o ajustada exclusivamente
por un técnico autorizado.
• No toque la placa de cocción con las manos mojadas ni
la utilice estando descalzo.
Evite que los niños toquen
•
- la placa de cocción, en particular cuando está en
marcha e inmediatamente después, cuando está muy
caliente;
- el material de embalaje (bolsas, poliestireno, clavos, etc.);
- la placa de cocción vieja.
• Asegúrese de que los cables eléctricos de otros
aparatos situados cerca de la placa de cocción no estén
en contacto con las partes calientes de la placa.
:
• Vigile la placa si utiliza mucha grasa o aceite para
cocinar. El aceite y la grasa al calentarse pueden
incendiarse.
• No utilice la placa de cocción como superficie de
trabajo ni de apoyo.
• No encienda las placas ni las zonas de cocción si no ha
colocado recipientes en ellas.
• No apoye plástico, papel de aluminio, paños, papel, etc.
sobre las placas o zonas de cocción si aún están
calientes.
• La placa de cocción cuenta con placas y zonas de
cocción de diámetro diferente. Utilice ollas cuyo
diámetro de fondo sea igual o ligeramente superior al
diámetro de las placas y las zonas de cocción.
ANTES DE UTILIZAR LA PLACA DE COCCIÓN
Antes de utilizar la placa de cocción quite:
- los adhesivos de la placa de cocción;
- las protecciones de cartón y la película de plástico
protectora;
- compruebe que la placa de cocción no se haya dañado
durante el transporte. En caso de duda, póngase en
contacto con el Servicio de Asistencia Técnica.
ACCESORIO
Dispositivo de seguridad para niños
AMH 122
Solicite este accesorio al Servicio de
Asistencia Técnica (cód. 4819 310
18436) o al revendedor (ref. 017124).
Mantenimiento y limpieza
Importante:
chorro de agua a alta presión o limpiadoras de vapor.
• Después de cada uso, deje enfriar la placa y límpiela. De
esta forma la suciedad no se acumula y la limpieza
resulta más fácil.
• Utilice un paño limpio, papel de cocina absorbente y
detergente delicado para vajilla o productos específicos
para placas vitrocerámicas.
• Elimine los restos de suciedad con el rascador
(si se incluye) y productos específicos.
• Evite que los residuos de alimentos se resequen.
• No utilice productos abrasivos, corrosivos o que
contengan cloro, productos específicos para limpiar
hornos ni estropajos metálicos.
• Se aconseja limpiar la placa periódicamente con
productos específicos disponibles comercialmente (siga
las instrucciones recomendadas por el fabricante).
no utilice máquinas de
Mandos telescópicos (según el modelo)
• Un dispositivo especial permite levantar los mandos
aproximadamente 1 cm para permitir la limpieza de las
zonas situadas debajo.
• Tras la limpieza, vuelva a situar los mandos en la
posición inicial.
GUÍA PARA SOLUCIONAR PROBLEMAS
La placa de cocción no funciona:
- Compruebe que hay corriente eléctrica.
- Vuelva a encender la placa para comprobar si se ha
solucionado el problema.
- Asegúrese de que el mando no esté en la posición
Sitúe el dispositivo de interrupción omnipolar en
“Off”
durante algunos minutos y a continuación
sitúelo en
“On”
.
“0”
La placa de cocción no se apaga:
- desconéctelo desenchufando el cable de alimentación
de la toma de corriente.
.
5019 319 62111
Para sacar el máximo rendimiento de la placa de cocción, lea con atención estas instrucciones de uso y guárdelas para consultarlas siempre que sea necesario.
SERVICIO DE ASISTENCIA TÉCNICA
Antes de contactar con el Servicio de Asistencia
Técnica:
• Intente resolver el problema, para ello consulte el
capítulo “Guía para solucionar problemas“.
Si el fallo persiste después de estas comprobaciones,
contacte con el Servicio de Asistencia Técnica más
cercano.
Indique lo siguiente:
• una breve descripción del problema;
• el tipo y el modelo exactos;
INSTALACIÓN
Recomendaciones
Importante: cualquier operación de instalación o de
mantenimiento debe efectuarse con la placa de cocción
desconectada de la red eléctrica.
• La conexión eléctrica debe efectuarse antes de
proceder a la conexión del aparato a la red.
• El aparato debe instalarlo un técnico calificado según las
instrucciones del fabricante y en conformidad con la
normativa local.
• Tras desembalar la placa, compruebe que no se haya
dañado durante el transporte.
póngase en contacto con su vendedor o con el
Servicio de Asistencia más cercano.
Preparación del mueble para empotrar el horno
• Si fuera necesario cortar la encimera, hágalo antes de
instalar la vitrocerámica. Quite las virutas de madera o
el serrín; pueden impedir el correcto funcionamiento
del aparato.
Atención:
que no sea de madera (plástico, cerámica, mármol, piedra,
etc.) recuerde solicitar escuadras de fijación (fig. 2) al Servicio
de Asistencia Técnica, indicando el código 4819 404 78697.
• La encimera en la cual se ha de empotrar la placa de
• Introduzca un panel de separación a una distancia
• Si la placa de cocción debe instalarse sobre un horno,
• Entre la placa de cocción y el horno no debe haber nada
• Si la placa de cocción se va a instalarse cerca de un
• Realice un hueco en la encimera con las dimensiones
• Se aconseja sellar el borde interior de la encimera con
• Aplique la junta suministrada (si no se ha montado) a la
para instalar la placa de cocción en una superficie
cocción ha de tener un grosor comprendido entre 20 y
50 mm.
mínima de 90 mm de la base de la encimera para que no
pueda acceder el usuario.
éste debe ser de nuestra marca y estar dotado de un
sistema de enfriamiento.
(por ejemplo travesaños, aislantes, etc.).
mueble de tipo columna, es necesario dejar una
distancia mínima de 100 mm entre el borde de la placa
de cocción y el lateral del mueble.
especificadas.
silicona o cola especial para madera.
placa de cocción, tras limpiar cuidadosamente la zona
de contacto.
Placa de cocción de vitrocerámica
Importante: antes de instalar la placa de cocción, quite
la película de protección.
Asegúrese de que el hueco de la encimera para la placa de
cocción tenga las dimensiones del esquema y se respeten las
distancias mínimas.
No fuerce la placa de cocción cuando la introduzca en la
encimera. Si se fuerza la introducción, la presión puede
producir fracturas en la vitrocerámica (incluso más tarde).
En caso de duda,
• el número de servicio (número que aparece después de
la palabra “Service” en la placa de datos), que se
encuentra debajo de la placa. El número de servicio
también se incluye en el folleto de la garantía;
• la dirección completa;
• el número de teléfono.
Si fuera necesario reparar la placa, contacte con los
de asistencia autorizados
de recambio originales.
Estas reglas elementales aseguran la calidad y la
eficiencia del producto.
Si la encimera es de madera
•
tornillos en dotación.
1.
Fije las grapas
(B)
(fig. 1) según las distancias especificadas en la figura.
2.
Encaje la placa de cocción en la encimera.
Si la encimera es de mármol, plástico, cerámica,
•
piedra, etc.
especiales
1.
Encaje la placa de cocción en la encimera. (fig. 1).
2.
Fije las 4 grapas
grosor de la encimera.
3.
Coloque los 4 tornillos
(A)
, la placa de cocción debe fijarse con grapas
(C)
(fig. 2).
que garantizan el uso de piezas
, utilice las grapas y los
(fig. 1) con los tornillos suministrados
(C)
como se muestra en la fig. 2 según el
(D)
en la posición
(E)
centros
(fig. 2).
Conexión eléctrica
• Según la normativa es obligatorio conectar a tierra el
aparato.
• La conexión eléctrica debe ser efectuada por un técnico
calificado según las instrucciones del fabricante y en
conformidad con la normativa local.
• El instalador es responsable de la correcta conexión
eléctrica y del cumplimiento de las normas de
seguridad.
• El cable de alimentación del horno debe ser lo
suficientemente largo para conectar el aparato al
suministro eléctrico, una vez instalado.
• Para cumplir con las normas de seguridad, es necesario
utilizar un interruptor omnipolar con una separación
mínima entre los contacto de 3 mm.
• No emplee tomas de corriente múltiples ni cables
alargadores.
• Una vez instalado el horno, los componentes eléctricos
deben ser inaccesibles.
Conexión a la red eléctrica
Nota:
el cable amarillo/verde de tierra debe conectarse al
tornillo marcado con el símbolo .
• Quite el recubrimiento del cable de alimentación
unos 70 mm de largo.
• Quite el recubrimiento de los conductores unos
10 mm. Introduzca el cable
(F)
• Introduzca el cable de alimentación en el fijacables y
• Tense el cable de alimentación
• Vuelva a montar y fije la tapa de protección
• Una vez finalizada la conexión eléctrica, instale la placa
.
conecte los conductores en la regleta de conexiones
según las indicaciones del esquema de la tapa.
fijacables.
de cocción desde la parte superior y bloquéelo con las
grapas de fijación, como se indica.
(G)
en la abertura de la tapa
(G)
mediante el
(F)
(G)
.
Declaración de conformidad
• Esta placa de cocción es apta para entrar en contacto
con los alimentos y está fabricada de acuerdo con la
Directiva 89/109/CEE del Consejo.
• Esta placa de cocción (Clase Y) ha sido diseñada sólo
para la preparación de alimentos. Cualquier otro uso
(como calentar una habitación) es impropio y peligroso.
Fig. 2
• Esta placa de cocción ha sido diseñada, fabricada,
comercializada en conformidad con:
- los requisitos de seguridad de la Directiva
73/23/CEE del Consejo (Baja Tensión);
- los requisitos de protección de la Directiva 89/336 del
Consejo (Compatibilidad Electromagnética);
- los requisitos de la Directiva 93/68 del Consejo.
El fabricante se reserva el derecho de incorporar
modificaciones técnicas al aparato.
Fig. 1
Fig. 3
Loading...
