VOR DER BENUTZUNG DER
GLASKERAMIK-KOCHMULDE

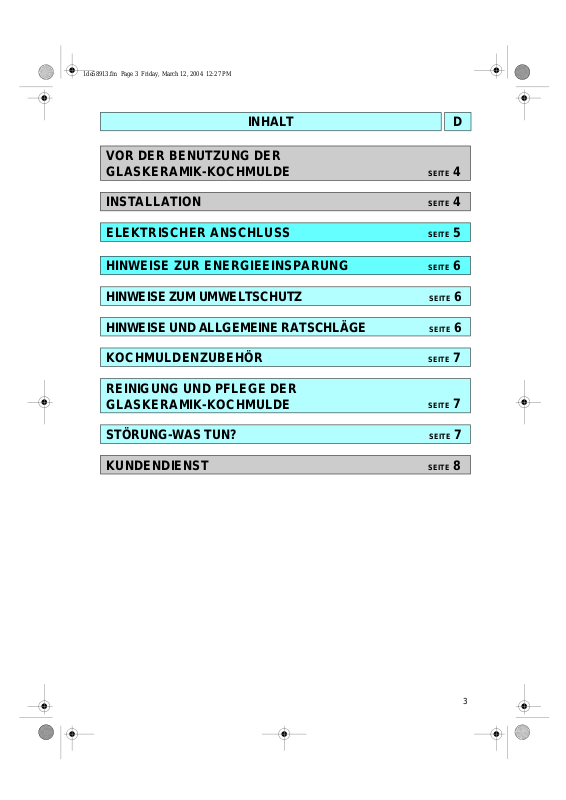

INHALT D

SEITE

4

INSTALLATION

ELEKTRISCHER ANSCHLUSS

HINWEISE ZUR ENERGIEEINSPARUNG

HINWEISE ZUM UMWELTSCHUTZ

HINWEISE UND ALLGEMEINE RATSCHLÄGE

KOCHMULDENZUBEHÖR

REINIGUNG UND PFLEGE DER
GLASKERAMIK-KOCHMULDE

STÖRUNG-WAS TUN?

KUNDENDIENST

SEITE

SEITE

SEITE

SEITE

SEITE

SEITE

SEITE

SEITE

SEITE

4

5

6

6

6

7

7

7

8

3

1de58913.fm Page 4 Friday, March 12, 2004 12:27 PM

VOR DER BENUTZUNG DER GLASKERAMIK-KOCHMULDE

• Um Ihren Backofen optimal nutzen zu können,

lesen Sie bitte die Bedienungsanleitung
aufmerksam durch und bewahren Sie dieselben
danach gut auf.

INSTALLATION

Kochmulde

• Die Kochmulde in eine Arbeitsplatte mit einer
Stärke von 20 - 50 mm einsetzen.

• Montieren Sie einen Trennboden in einem
Mindestabstand von 90 mm von der
Geräteunterseite, sodass diese für den
Benutzer nicht zugänglich ist.

• Der Installateur ist für den korrekten
elektrischen Anschluss des Backofens und die
Einhaltung der entsprechenden
Sicherheitsvorschriften verantwortlich.

• Der Ausschnitt in der Arbeitsplatte ist gemäß den

Abmessungen in der separaten
Produktbeschreibung für die Kochmulde
vorzunehmen.

• An der Kochmulde die mitgelieferte Dichtung
anbringen (falls nicht bereits vorhanden),
nachdem die Haftfläche gründlich gereinigt wurde
(siehe Abbildung).

Wichtig: Vor der Installation der Kochmulde die
eventuell vorhandene Schutzfolie entfernen.

• Arbeitsplatte aus Holz: Verwenden Sie die
speziell mitgelieferten Befestigungsklammern und
Schrauben.

1. Positionieren Sie die 4 Klammern (D), wie in der
Abbildung gezeigt, und beachten Sie die
angegebenen Maße.

2. Die Klammern mit den 4 Schrauben (E)
befestigen.

3. Die Kochmulde in die Arbeitsplatte einsetzen.

• Ist die Arbeitsplatte aus Marmor oder anderen
Materialien (Kunststoff, Keramik, Stein), so

muss die Mulde mit besonderen Haltebügeln (F)
befestigt werden: diese können als kpl. Satz mit
der Bestellnr. 4819 310 18528 beim Kundendienst
bestellt werden.

1. Die Kochmulde in die Arbeitsplatte einsetzen.

2. Die 4 Haltebügel (F), je nach Dicke der

Arbeitsplatte, wie in der Abbildung gezeigt
befestigen.

3. Die 4 Schrauben (G) sind in den Bohrungen (H) zu
befestigen.

4

1de58913.fm Page 5 Friday, March 12, 2004 12:27 PM

ELEKTRISCHER ANSCHLUSS

• Die Installation und der elektrische
Anschluss müssen unter Beachtung der
Herstellervorschriften und Einhaltung der
örtlichen Sicherheitsvorschriften von
einer Fachkraft ausgeführt werden.

• Der Installateur ist für den korrekten
elektrischen Anschluss und die
Einhaltung der entsprechenden
Sicherheitsvorschriften verantwortlich.

• Bei der Installation muss eine
Schaltmöglichkeit mit einer
Kontaktöffnungsweite von mindestens
3mm vorgesehen werden, mit der das
Gerät spannungsfrei gemacht werden
kann.

• Das Gerät muss vorschriftsmäßig geerdet
werden.

• Keine Vielfachsteckdosen oder
Verlängerungskabel verwenden.

• Nach der Installation dürfen stromführende
Teile nicht mehr zugänglich sein.

• Der Hersteller übernimmt keine Haftung
für Personen- und Sachschäden, die aus
der Nichtbeachtung dieser
Anforderungen entstehen sollten.

Anschluss an die Stromversorgung

Achtung: Das Stromkabel muss ausreichend

lang sein, um das Kochfeld abnehmen zu
können; es muss so verlegt werden, dass keine
Beschädigung oder Überhitzung durch Kontakt
mit der Basis entstehen kann.

Für den elektrischen Anschluss ein Stromkabel
des Typs HO5RR-F verwenden, das der Tabelle
des Produktangabenblatts entspricht.

Anmerkung: Der Erdleiter (grün-gelb) ist an der
mit dem Symbol gekennzeichneten

Schraube anzuschließen.

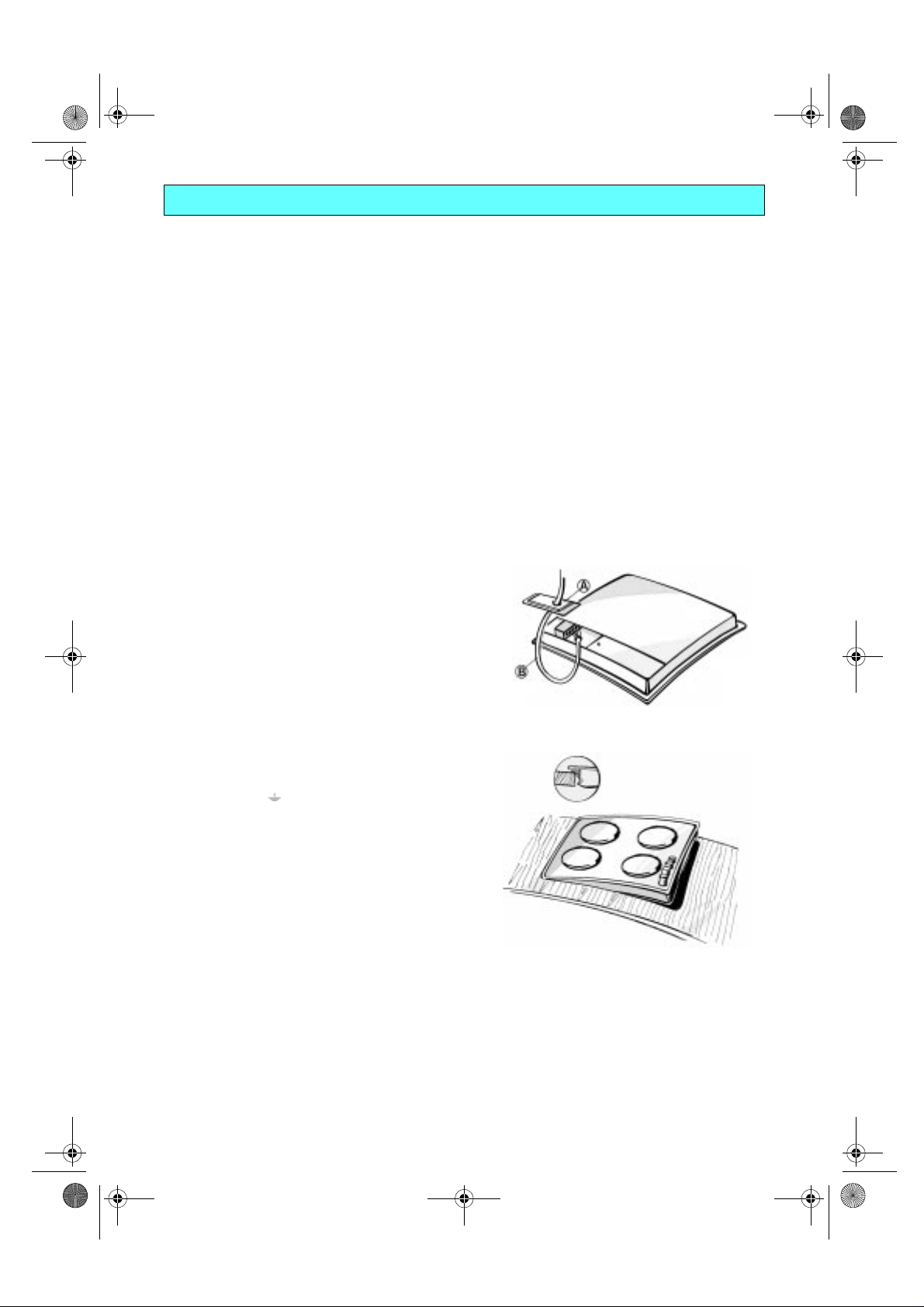

• Den Kabelmantel des Stromkabels (B) über
eine Länge von ungefähr 70 mm auftrennen.

• Das Stromkabel über eine Länge von
ungefähr 10 mm freilegen. Das Kabel (B)
durch die Öffnung in der Abdeckung (A)
einführen.

• Das Stromkabel in den Reißschutz einführen
und die Kabel entsprechend dem auf der
Abdeckung angegebenen Schaltplan am
Klemmenbrett anschließen.

• Das Stromkabel (B) mithilfe des
Reißschutzes befestigen.

• Die Abdeckung (A) montieren und
befestigen.

• Nach Ausführung des elektrischen
Anschlusses die Kochmulde gemäß
Abbildung in die Haltefedern einhängen.

5

1de58913.fm Page 6 Friday, March 12, 2004 12:27 PM

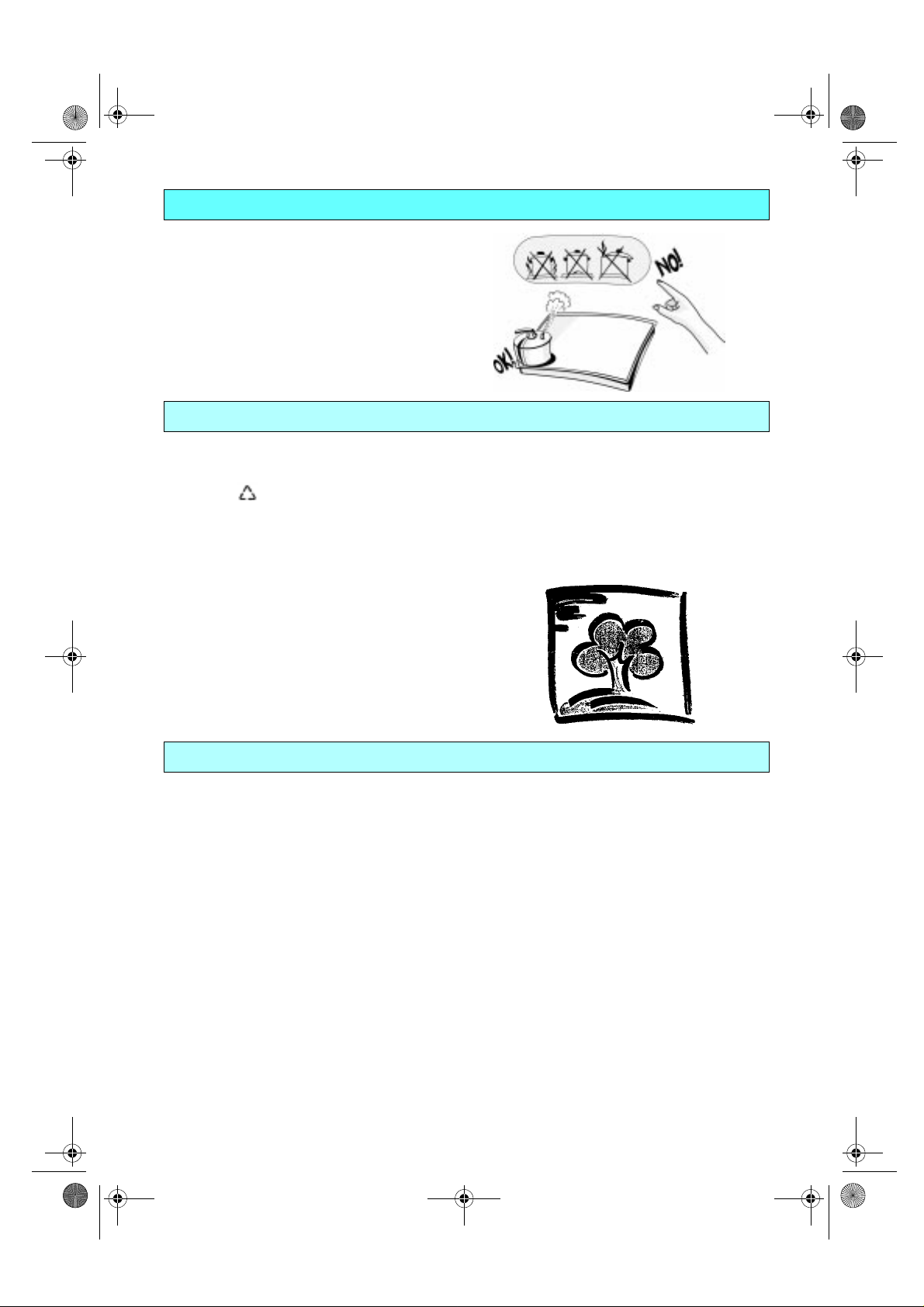

HINWEISE ZUR ENERGIEEINSPARUNG

• Töpfe und Pfannen mit einem

Bodendurchmesser verwenden, der dem der
Kochzone entspricht oder etwas größer ist.

• Nur Töpfe und Pfannen mit flachem Boden
verwenden.

• Töpfe beim Kochen möglichst bedecken.

• Gemüse, Kartoffeln usw. mit wenig Wasser

kochen, um die Garzeit zu verringern.

• Sie können die Garzeit und den
Stromverbrauch durch Verwendung eines
Schnellkochtopfes noch weiter reduzieren.

HINWEISE ZUM UMWELTSCHUTZ

1. Verpackung

• Das Verpackungsmaterial ist zu 100%

wiederverwertbar und trägt das Recycling­Symbol ( ).

2. Elektrohaushaltsgeräte

• Die Elektrohaushaltsgeräte wurden aus

wiederverwertbaren Mate ri a l ie n hergestellt.
Bei Verschrottung die geltenden örtlichen
Umweltschutzvorschriften einhalten. Bitte
das Gerät unbrauchbar machen: dazu das
Stromkabel durchschneiden.

Konformitätserklärung CE

• Diese Elektrohaushaltsgeräte sind für den

Kontakt mit Lebensmitteln bestimmt und
entsprechen der Richtlinie 89/109/CEE.

• Sie wurden nur als Kochgeräte entworfen. Jeder
andere Gebrauch (z.B. Heizen von Räumen)
wird als bestimmungsfremd und somit als
gefährlich angesehen.

.

• Dieses Gerät wurde geplant, gebaut und

vermarktet gemäß:

• den Sicherheitsvorschriften der Richtlinie
“Niederspannung” 73/23/CEE;

• den Schutzvorschriften der Richtlinie “EMV”
89/336/CEE;

• den Vorschriften der Richtlinie 93/68/CEE.

• Dieses Gerät gehört zur Schutzklasse “Y”

gegen Brandgefahr.

.

HINWEISE UND ALLGEMEINE RATSCHLÄGE

• Vor Wartungsarbeiten an den Geräten ist die

Stromversorgung abzuschalten.

• Während des Betriebs der Geräte Kinder
fernhalten.

• Eventuelle Reparaturen oder Eingriffe dü rfen
ausschließlich durch eine Fachkraft
vorgenommen werden.

• Vergewissern Sie sich, dass die Stromkabel
anderer in der Nähe des Herdes verwendeter
Geräte keine heißen Teile berühren oder in der
Tür des heißen Herdes eingeklemmt werden.

• Schalten Sie die Kochplatten/Kochzonen
nur ein, wenn auch Kochgeschirr auf
ihnen steht.

• Die Kochmulde verfügt über Kochplatten/

Kochzonen mit unterschiedlichen
Durchmessern. Verwenden Sie Töpfe, deren
Bodendurchmesser dem Durchmesser der
Kochplatten/Kochzonen entsprechen oder
leicht darüberliegen. Zur Vermeidung von

dauernden Beschädigungen der
Glaskeramikoberfläche sollten Sie nie
folgende Kochutensilien verwenden:

6

- Kochtöpfe, deren Boden nicht
vollständig eben ist,

- Metalltöpfe mit Emailboden.

• Benutzen Sie die Kochmulde nicht als

Abstell- oder Arbeitsfläche.

• Beim Fritieren von Speisen den Fritiervorgang
stets beaufsichtigen, da Brandgefahr besteht.

• Wurde die Kochmulde durch das
Herunterfallen schwerer Gegenstände oder
durch harte Schläge beschädigt, darf sie
nicht benutzt werden, und es muss sofort der
Kundendienst benachrichtigt werden.

• Keine Plastikdosen, Lappen oder in
Aluminiumfolie eingewickelte Speisen auf die
heißen Kochzonen legen.

• Die Töpfe zur Vermeidung von Kratzern nicht
auf der Kochmulde verschieben.

• Zucker oder zuckerhaltige Substanzen
dürfen nicht mit der Kochmulde in Berührung
kommen. Sollte dies jedoch der Fall sein,
reinigen Sie die Kochmulde bitte sorgfältig
(siehe Reinigungshinweise).

1de58913.fm Page 7 Friday, March 12, 2004 12:27 PM

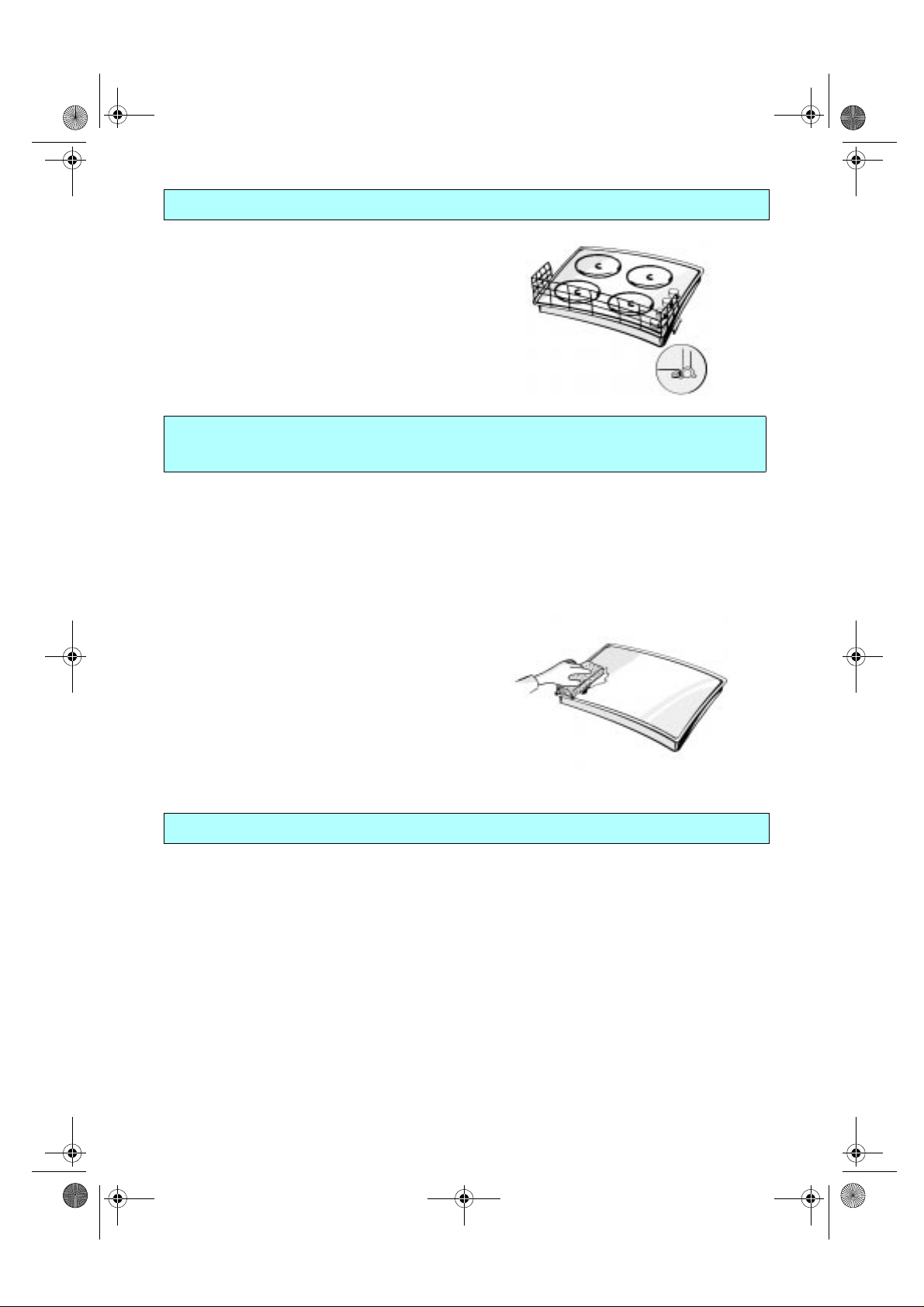

KOCHMULDENZUBEHÖR

Kinderschutzvorrichtung AMH 122

Dieses Zubehörteil ist mit folgender Bestellnr.
auch über den Kundendienst erhältlich: 4819
310 18436.

REINIGUNG UND PFLEGE DER GLASKERAMIK-

Um einer starken Verschmutzung der
Kochmulde vorzubeugen und ihre Reinigung zu
erleichtern, diese nach jedem Gebrauch zuerst
abkühlen lassen und anschließend sofort
reinigen.

• Ein sauberes Tuch/Küchenpapier und ein
Hand-Geschirrspülmittel oder spezielle
Reinigungsmittel für Glaskeramik­Kochmulden verwenden.

• Hartnäckigen Schmutz mit dem
mitgelieferten Schaber und Spezialreinigern
entfernen.

• Übergelaufene Speisen nicht antrocknen
lassen.

• Keine Scheuermittel, Bleichlauge,
Backofensprays und Metallschwämmchen
benutzen.

• Die Kochmulde sollte regelmäßig mit
handelsüblichen Spezialpflegemitteln
behandelt werden.

.

.

KOCHMULDE

.

STÖRUNG-WAS TUN?

Die Kochmulde funktioniert nicht

• Vergewissern Sie sich, dass das Gerät mit

Strom versorgt wird.

• Einstellknopf auf “0” gestellt?
Stellen Sie den installierten Allpolschalter
einige Minuten lang auf “OFF” und danach
wieder auf “ON” und kontrollieren Sie, ob
das Problem fortbesteht.

7

1de58913.fm Page 8 Friday, March 12, 2004 12:27 PM

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Versuchen Sie, die Störung selbst zu beheben

(s. “Störung-Was tun?”).

2. Schalten Sie das Gerät aus und wieder ein, um
festzustellen, ob die Störung erneut auftritt.

Falls die Störung nach den o.g. Kontrollen
weiterhin bestehen bleibt oder erneut auftritt,
rufen Sie bitte den Kundendienst.

Geben Sie dabei stets an:

• eine kurze Fehlerbeschreibung.

• Gerät und Modellnummer.

• Servicenummer (Ziffer hinter dem Wort “Service”

auf dem Typenschild) auf der Unterseite der
Kochmulde oder im Blatt zur
Produktbeschreibung. Die Servicenummer ist
auch auf dem Garantienschein angegeben.

• Ihre vollständige Anschrift und Telefonnummer mit
Vorwahl.
