Whirlpool AKM 436/NB, AKM 436/MR, AKM 436/WH PROGRAM CHART

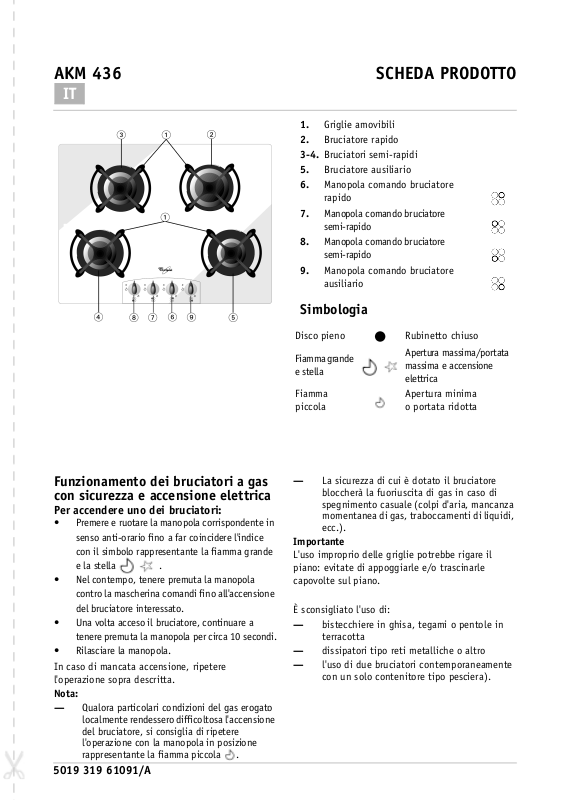

AKM 436 SCHEDA PRODOTTO

1. Griglie amovibili

2. Bruciatore rapido 3-4. Bruciatori semi-rapidi

5. Bruciatore ausiliario

6. Manopola comando bruciatore

rapido

7. Manopola comando bruciatore

semi-rapido

8. Manopola comando bruciatore

semi-rapido

9. Manopola comando bruciatore

ausiliario

Simbologia

Disco pieno Rubinetto chiuso

Fiamma grande e stella

Fiamma piccola

Apertura massima/portata massima e accensione elettrica

Apertura minima o portata ridotta

Funzionamento dei bruciatori a gas con sicurezza e accensione elettrica

Per accendere uno dei bruciatori:

• Premere e ruotare la manopola corrispondente in senso anti-orario fino a far coincidere l'indice con il simbolo rappresentante la fiamma grande e la stella .

• Nel contempo, tenere premuta la manopola contro la mascherina comandi fino all'accensione del bruciatore interessato.

• Una volta acceso il bruciatore, continuare a tenere premuta la manopola per circa 10 secondi.

• Rilasciare la manopola.

In caso di mancata accensione, ripetere l'operazione sopra descritta.

Nota: — Qualora particolari condizioni del gas erogato

localmente rendessero difficoltosa l'accensione del bruciatore, si consiglia di ripetere l'operazione con la manopola in posizione rappresentante la fiamma piccola .

5019 319 61091/A

— La sicurezza di cui è dotato il bruciatore

bloccherà la fuoriuscita di gas in caso di spegnimento casuale (colpi d'aria, mancanza momentanea di gas, traboccamenti di liquidi, ecc.).

Importante

L'uso improprio delle griglie potrebbe rigare il piano: evitate di appoggiarle e/o trascinarle capovolte sul piano.

È sconsigliato l'uso di: — bistecchiere in ghisa, tegami o pentole in

terracotta

— dissipatori tipo reti metalliche o altro — l'uso di due bruciatori contemporaneamente

con un solo contenitore tipo pesciera).

DIMENSIONI DEL PIANO E DEL PIANALE

NOTA: Se la distanza “A“ tra i pensili della cucina è compresa tra 600 mm e 680 mm,

l'altezza “B” deve essere di almeno 520 mm. Se la distanza "A" tra i pensili della cucina è maggiore della larghezza del piano di cottura, l'altezza "B" deve essere di almeno 400 mm. Qualora venga installata una cappa sopra il piano di cottura, consultare le istruzioni di montaggio della cappa nelle quali è riportata la distanza corretta da rispettare.

TABELLA INIETTORI CATEGORIA II2H3+

Tipo di gas utilizzato

GAS NATURALE (Metano) G 20

GAS PETROLIO LIQUEFATTO (Bombola) G 30

GAS PETROLIO LIQUEFATTO (Bombola) G 31

Tipo di gas utilizzato

G 20 20 mbar 4 gas 7,30 695 l/h 14,6 G 30 28-30 mbar 4 gas 7,30 531 g/h 14,6 G 31 37 mbar 4 gas 7,30 521 g/h 14,6

Tipo di bruciatore

rapido semirapido ausiliario

Apparecchio modello

Iniettore marcatura

128

94 76

85 65 50

Portata termica totale nominale Pcs-kW

Portata termica nominale Pcs-kW

3,00 1,65 1,00

Consumo nominale

286 l/h 157 l/h

95 l/h

218 g/h 120 g/h

73 g/h

214 g/h 118 g/h

71 g/h

Consumo totale nominale

Portata termica ridotta Pcs-kW

0,60 0,35 0,30

Pressione del gas

min. nom. max.

17 20 25

20 28-30 35

25 37 45

Aria necessaria alla combustione
