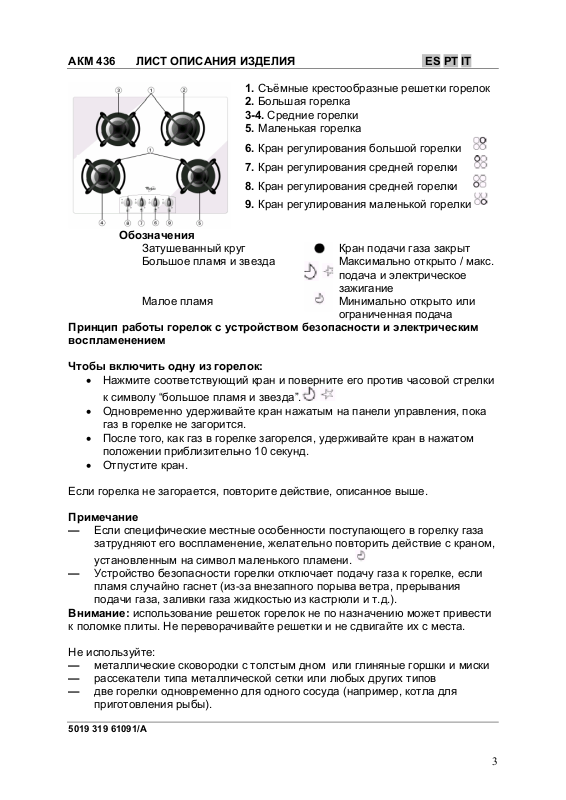

АКМ 436 ЛИСТ ОПИСАНИЯ ИЗДЕЛИЯ ES PT IT
1. Съёмные крестообразные решетки горелок
2. Большая горелка
3-4. Средние горелки
5. Маленькая горелка
6. Кран регулирования большой горелки
7. Кран регулирования средней горелки
8. Кран регулирования средней горелки
9. Кран регулирования маленькой горелки
ТАЯ ЭТООбозначения
Затушеванный круг Кран подачи газа закрыт
Большое пламя и звезда Максимально открыто / макс.
подача и электрическое
зажигание
Малое пламя Минимально открыто или
ограниченная подача
Принцип работы горелок с устройством безопасности и электрическим
воспламенением
Чтобы включить одну из горелок:
• Нажмите соответствующий кран и поверните его против часовой стрелки
к символу “большое пламя и звезда”.
• Одновременно удерживайте кран нажатым на панели управления, пока
газ в горелке не загорится.
• После того, как газ в горелке загорелся, удерживайте кран в нажатом
положении приблизительно 10 секунд.
• Отпустите кран.
Если горелка не загорается, повторите действие, описанное выше.
Примечание
— Если специфические местные особенности поступающего в горелку газа
затрудняют его воспламенение, желательно повторить действие с краном,
установленным на символ маленького пламени.
— Устройство безопасности горелки отключает подачу газа к горелке, если
пламя случайно гаснет (из-за внезапного порыва ветра, прерывания
подачи газа, заливки газа жидкостью из кастрюли и т.д.).
Внимание: использование решеток горелок не по назначению может привести
к поломке плиты. Не переворачивайте решетки и не сдвигайте их с места.
Не используйте:
— металлические сковородки с толстым дном или глиняные горшки и миски
— рассекатели типа металлической сетки или любых других типов
— две горелки одновременно для одного сосуда (например, котла для
приготовления рыбы).
5019 319 61091/A
3
РАЗМЕРЫ КУХОННОЙ ПЛИТЫ И РАБОЧЕГО ПРОСТРАНСТВА
ПРИМЕЧАНИЕ: Если расстояние A между настенными шкафами составляет от 600 мм
до 680 мм, то высота B должна быть минимум 520 мм. Если
расстояние A между настенными шкафами больше, чем ширина
плиты, то высота "B" должна быть минимум 400 мм. Для установки
вытяжки над плитой обращайтесь к руководству по ее установке,
чтобы выдержать правильные размеры.
Таблица типов газовых форсунок Категория II2H3+
Тип
используем
ого газа
Природный
газ (метан)
G 20
Тип горелки Маркировка
Большая
Средняя
Маленькая
форсунки
128
94
76
Коэффициент
теплоемкости
Ед - кВ
3.00
1.65
1.00
Коэффициент
расхода
286 л/час
157 л/час
95 л/час
Уменьш
ение
теплоем
кости
Ед - кВ
0.60
0.35
0.30
Давление газа
Мин. Норм. Макс.
17 20 25
Сжиженный
баллонный
нефтяной газ
G 30
Сжиженный
баллонный
нефтяной газ
G 31
Большая
Средняя
Маленькая
Большая
Средняя
Маленькая
Тип
используемого
газа
G 20 20
мБар
G 30 20
мБар
G 31 20
мБар
85
65
50
85
65
50
Модель
плиты
4 газовых
горелки
4 газовых
горелки
4 газовых
горелки
3.00
1.65
1.00
3.00
1.65
1.00
Общий
коэффициент
теплоемкости
218 л/час
120 л/час
73 л/час
214 л/час
118 л/час
71 л/час
Общий
коэффициент
расхода
0.60
0.35
0.30
0.60
0.35
0.30
20 28-30 35
25 37 45
Требуемый объем
воздуха для
сжигания 1 м3 в час
Ед - кВ
7.30 695 л/час 14.6
7.30 531 л/час 14.6
7.30 521 л/час 14.6
4
