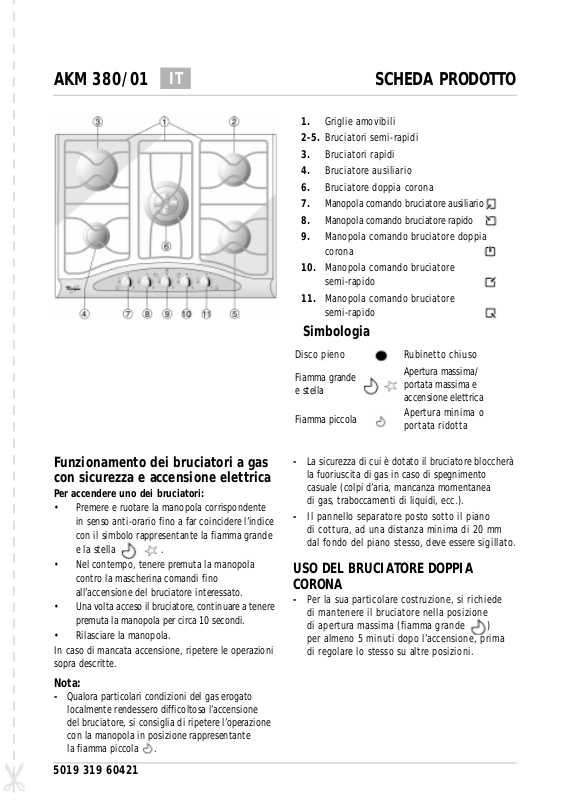

AKM 380/01 SCHEDA PRODOTTO

1. Griglie amovibili 2-5. Bruciatori semi-rapidi

3. Bruciatori rapidi

4. Bruciatore ausiliario

6. Bruciatore doppia corona

7. Manopola comando bruciatore ausiliario

8. Manopola comando bruciatore rapido

9. Manopola comando bruciatore doppia

corona

10. Manopola comando bruciatore semi-rapido

11. Manopola comando bruciatore semi-rapido

Simbologia

Disco pieno Rubinetto chiuso Fiamma grande

e stella

Fiamma piccola

Apertura massima/ portata massima e accensione elettrica

Apertura minima o portata ridotta

Funzionamento dei bruciatori a gas con sicurezza e accensione elettrica

Per accendere uno dei bruciatori:

• Premere e ruotare la manopola corrispondente in senso anti-orario fino a far coincidere l’indice con il simbolo rappresentante la fiamma grande e la stella .

• Nel contempo, tenere premuta la manopola contro la mascherina comandi fino all’accensione del bruciatore interessato.

• Una volta acceso il bruciatore, continuare a tenere premuta la manopola per circa 10 secondi.

• Rilasciare la manopola.

In caso di mancata accensione, ripetere le operazioni sopra descritte.

Nota:

- Qualora particolari condizioni del gas erogato

localmente rendessero difficoltosa l’accensione del bruciatore, si consiglia di ripetere l’operazione con la manopola in posizione rappresentante la fiamma piccola .

5019 319 60421

- La sicurezza di cui è dotato il bruciatore bloccherà

la fuoriuscita di gas in caso di spegnimento casuale (colpi d’aria, mancanza momentanea di gas, traboccamenti di liquidi, ecc.).

- Il pannello separatore posto sotto il piano di cottura, ad una distanza minima di 20 mm dal fondo del piano stesso, deve essere sigillato.

USO DEL BRUCIATORE DOPPIA CORONA

- Per la sua particolare costruzione, si richiede

di mantenere il bruciatore nella posizione di apertura massima (fiamma grande ) per almeno 5 minuti dopo l’accensione, prima di regolare lo stesso su altre posizioni.

DIMENSIONI DEL PIANO E DEL PIANALE (mm)

NOTE: Se la distanza “A” tra i pensili della cucina è compresa tra 660 mm e 680 mm,

l’altezza “B” deve essere di almeno 520 mm. Se la distanza “A” tra i pensili è maggiore della larghezza del piano di cottura, l’altezza “B” deve essere di almeno 400 mm. Qualora venga installata una cappa sopra il piano di cottura, consultare le istruzioni di montaggio della cappa nelle quali è riportata la distanza corretta da rispettare.

TABELLA INIETTORI CATEGORIA II2H3+

Tipo di gas utilizzato

GAS NATURALE (Metano) G 20

GAS DI PETROLIO LIQUEFATTO

(Bombola) G 30

GAS DI PETROLIO LIQUEFATTO

(Bombola) G 31

Tipo di gas utilizzato

G 20 20 mbar 5 gas 10,6 1009 l/h 21,2 G 30 28-30 mbar 5 gas 10,6 771 g/h 21,2 G 31 37 mbar 5 gas 10,6 757 g/h 21,2

Tipo di bruciatore

doppia corona rapido semirapido ausiliario

Apparecchio modello

Iniettore marcatura

139 128

94 76

92 85 65 50

Portata termica nominale Pcs-kW

3,30 3,00 1,65 1,00

Portata termica totale nominale Pcs-kW

Consumo nominale

314 l/h 286 l/h 157 l/h

95 l/h

240 l/h 218 g/h 120 g/h

73 g/h

236 g/h 214 g/h 118 g/h

71 g/h

Portata termica ridotta Pcs-kW

1,50 0,60 0,35 0,30

Consumo totale nominale

Pressione del gas

min. nom. max.

17 20 25

20 28-30 35

25 37 45

Aria necessaria alla combustione
