INHOUD NL
ALVORENS DE KOOKPLAAT TE GEBRUIKEN Blz. 22
ADVIEZEN VOOR MILIEUBESCHERMING Blz. 22
WAARSCHUWINGEN EN ALGEMENE WENKEN Blz. 22
ADVIEZEN VOOR ENERGIEBESPARING Blz. 23
REINIGING EN ONDERHOUD VAN DE KOOKPLAAT Blz. 23
OPSPOREN VAN STORINGEN Blz. 24
TECHNISCHE SERVICE DIENST Blz. 24
INSTALLATIE Blz. 25
NATIONALE WETTELIJKE EISEN Blz. 29
21
ALVORENS DE KOOKPLAAT TE GEBRUIKEN
x Om uw kookplaat zo goed mogelijk
te kunnen gebruiken, adviseren wij u
de gebruiksaanwijzingen aandachtig
door te lezen en hem te bewaren
voor raadpleging wanneer dat
nodig is.
ADVIEZEN VOOR MILIEUBESCHERMING
1. Verpakking
Het verpakkingsmateriaal kan 100% worden
gerecycled en wordt gekenmerkt door het
recyclingsymbool
om een type materiaal gaat dat naar plaatselijke
verzamelcentra moet worden gebracht.
2. Produkt
De kookplaat is gefabriceerd met recyclebaar
materiaal. Wanneer u hem wilt slopen, moeten
de plaatelijke voorschriften voor afvalverwerking
in acht worden genomen. Maak de kookplaat
onbruikbaar door de voedingskabel door te
snijden, alvorens hem te slopen.
om aan te geven dat het
Ù
x
Het verpakkingsmateriaal (plastic zakken,
schuimplastic enz.) dient buiten het bereik van
kinderen te worden bewaard, ter voorkoming
van mogelijke ongelukken.
x
Controleer of de kookplaat niet beschadigd is
gedurende het transport.
x Zorg ervoor dat de installatie en de
aansluiting op het elektriciteits-/gasnet
worden uitgevoerd door een erkend
installateur, volgens de aanwijzingen
van de fabrikant en in
overeenstemming met de plaatselijke
veiligheidsvoorschriften.
WAARSCHUWINGEN EN ALGEMENE WENKEN
x Koppel de kookplaat los van het
elektriciteitsnet voordat u reinigings- of
onderhoudswerkzaamheden gaat
verrichten.
x Wanneer een gasapparaat wordt
gebruikt, produceert het warmte en
vocht in het vertrek waarin het is
geı¨nstalleerd. Zorg voor een goede
ventilatie van de ruimte of installeer
een afzuigkap met een afvoerpijp.
x Wanneer de kookplaat langdurig wordt
gebruikt, kan het nodig zijn voor extra
ventilatie te zorgen (door b.v. een raam
open te zetten of de zuigkracht van de
afzuigkap te vergroten)
x Houd kinderen uit de buurt van de
kookplaat wanneer die in gebruik is.
x Controleer of de indicaties van de
knoppen in uit stand staan x nadat u
de kookplaat heeft gebruikt, en sluit de
hoofdkraan van de gasleiding of het
kraantje van de gasfles.
22
Conformiteitsverklaring
x
Deze kookplaat is bedoeld om in aanraking te
n
komenmetvoedingsmiddelenenisin
overeenstemming met de Europese richtlijn 89/
109/EEG.
x
Deze kookplaat (Klasse 3 oftewel CL2/SC2
indien aan een oven gekoppeld) is ontworpen
om uitsluitend te worden gebruikt als
kookapparaat. Ieder andersoortig gebruik
(verwarmen van ruimten) moet als oneigenlijk
gebruik en dus als gevaarlijk worden
beschouwd.
x
Deze kookplaat is ontwikkeld, gebouwd en op
de markt gebracht in overeenstemming met:
- De veiligheidseisen van de “Gas”-richtlijn
90/396/EEG;
- De veiligheidseisen van de
“Laagspannings”-richtlijn 73/23/EEG;
- De beschermingseisen van de “EMC”richtlijn 89/336/EEG;
- De eisen van de richtlijn 93/68/EEG.
ADVIEZEN VOOR ENERGIEBESPARING
x
Op de kookplaat zitten branders en/of een plaat
met verschillende diameters gemonteerd. Gebruik
pannen met een bodemdiameter die gelijk is aan
of een beetje groter is dan de branders of de plaat.
x
Gebruik pannen met een platte bodem. Het
gebruik van pannen met een holle of bolle bodem
wordt afgeraden.
Brander Ø pan
Groot (9,1 cm) van 24 tot 26 cm
Medium (6,4 cm) van 16 tot 22 cm
Klein(4,5cm) van 8tot14cm
Dubbele krans (12 cm) van 24 tot 26 cm
Vispan (23 cm x 4,5 cm) 16x35 cm
x
Kook zo mogelijk met het deksel op de pan
x
Kook groenten, aardappelen enz. met weinig
water, zodat de kooktijden worden verkort.
REINIGING EN ONDERHOUD VAN DE KOOKPLAAT
Schoonmaken van de plaat, de
pannendragers en het paneel.
x
Voordat u de kookplaat gaat schoonmaken
dient deze te worden uitgezet en moet u
wachten tot hij is afgekoeld.
x
Maak hem schoon met een doek die is vochtig
gemaakt in warm water en zeep of in water met
een vloeibaar schoonmaakmiddel.
x
Gebruik geen schurende of corrosieve produkten,
produkten op chloorbasis of metalen sponsjes.
x
Zorg ervoor dat er geen zure of alkaline substanties
(azijn, zout, citroensap enz.) op de kookplaat blijven
liggen.
Roestvrijstalen plaat
x
Maak deze schoon met specifieke middelen die in
de handel verkrijgbaar zijn.
Opmerking: Wanneer de kookplaat continu
wordt gebruikt, zouden er om de branders
verkleuringen kunnen ontstaan. Dit is te wijten
aan de hoge temperatuur van de vlam.
x
Wanneer u een snelkookpan gebruikt, kunt u nog
meer energie besparen en worden de kooktijden
verder verkort.
NEEN!
Schoonmaken van de branders
1.
Til de branderdeksel op en verwijder hem
2.
Neem de branders van zijn plaats door hem
omhoog te tillen.
3.
Week de brander en het kapje in heet water en
een vloeibaar schoonmaakmiddel (niet in de
vaatwasmachine afwassen).
4.
Spoel hem goed af en maak hem zorgvuldig
droog.
5.
Controleer of de openingen van de brander niet
verstopt geraakt zijn.
6.
Plaats de brander en deksel terug.
Opmerking: Wanneer de branders niet op hun
plaats zitten, mag de elektrische ontsteking niet
worden gebruikt, want deze zou kunnen
worden beschadigd.
Reiniging van de elektrische plaat
De plaat moet worden schoongemaakt
wanneer hij lauwwarm is.
Maak de plaat met een doek, die in water met
zout is vochtig gemaakt, schoon en daarna hem in
te wrijven met een met olie bevochtigde doek.
23
OPSPOREN VAN STORINGEN
1. De brander gaat niet aan:
y Is de gaskraan wel open?
y Wordt er misschien tijdelijk geen gas
afgegeven in het gemeentelijke net
(aardgas)?
y Is de gasfles leeg (vloeibaar gas)
y Zijn de openingen van de branders soms
verstopt?
y Zijn de deksel en de brander wel goed
geplaatst nadat ze schoongemaakt zijn?
(Zie het hoofdstuk: reiniging en onderhoud
van de kookplaat).
TECHNISCHE SERVICE-DIENST
Voordat u contact opneemt met de
Service-dienst:
1. Controleer of u de storingen niet zelf kunt
oplossen (Zie: “Opsporen van Storingen”).
2. Start het apparaat om te controleren of het
probleem verholpen is.
3. Als dat niet lukt, neem dan contact op met
de Service-dienst.
Geef daarbij door:
x hetsoortstoring
x het model
x het Service-nummer (het getal bevindt
zich na het woord SERVICE op het
serienummerplaatje dat onder de
kookplaat is aangebracht, en op de
garantie).
x uw complete adres
x uw telefoonnummer, compleet met
kengetal.
2. De brander blijft niet branden:
y Herhaal de handelingen voor de ontsteking,
maar nu met de knop op het symbool van
de kleine vlam .
3. De elektrische ontsteking functioneert
niet:
y Is de stroom uitgevallen?
l
Voor reparaties onder garantie dient u zich altijd
te wenden tot door de fabrikant
gemachtigde servicecentra, zoalsinde
garantievoorwaarden wordt aangegeven.
In het geval dat u de reparatie laat uitvoeren
door technici die niet behoren tot een
door de fabrikant gemachtigd
servicecentrum, dient u zich een bewijs van
de verrichte werkzaamheden te laten afgeven
en zich ervan te verzekeren dat de gebruikte
onderdelen originele onderdelen van de
fabrikant zijn.
Volg deze basisregels als garantie voor de
kwaliteit en de veiligheid van het produkt.
24
INSTALLATIE
Technische informatie voor de
installateur
Deze kookplaat kan worden ingebouwd in een
werkblad met 20 tot 50 mm dikte.
Indien er onder de kookplaat geen ander
elektrisch huishoudelijk apparaat aanwezig i s,
moet er een scheidingspaneel worden
aangebracht op een minimum afstand van
20 mm tot de bodem van de plaat zelf.
Opmerking: Controleer voor de installatie of de
plaatselijke distributie-omstandigheden
(gassoort en -druk) en de instellingen i n
overeenstemming zijn met de eigenschappen
van de kookplaat (zie plaatje).
x
De afstand tussen de kookplaaten een hoge
kast moet minimaal 100 mm bedragen.
x
Voordat de k ookplaat wordt aangebracht, moet
het eventuele beschermfolie worden verwijderd.
De bekleding van de wanden van aan de
kookplaat grenzende m eubels of apparaten
moeten bestand zijn tegen de warmte
(bescherming tegen verwarmingen “Y”, volgens
de landelijke normen).
Montage
x
Plaats de bijgeleverde afdichting op de
kookplaat (indien niet gemonteerd) na dat
het oppervlak te hebben schoongemaakt
zoals op de afbeelding.
x
De installatie moet gebeuren volgens de plaatselijk
geldende voorschriften.
x
In het vertrek waarin de kookplaat wordt
geı¨nstalleerd, moet voldoende lucht beschikbaar
zijn voor een correcte verbranding van het gas (zie
de tabel).
x
De natuurlijke toestroming van de lucht moet
geschieden via een voldoende grote opening die:
- permanent aangebracht moet zijn in een wand
van de ruimte die moet worden geventileerd, die
met de buitenlucht in aanraking komt, uit de buurt
van bronnen van vervuiling.
- zodanig aangebracht moet zijn dat de
openingen, zowel aan de binnenzijde als de
buitenzijde van de muur, niet verstopt kunnen
raken (ook niet per ongeluk).
- beschermd moet worden door een rooster, een
metalen net enz., die de bovengenoemde
doorsnede echter n iet verkleint.
- ongeveer ter hoogte v an de vloer aangebracht
moet worden, zodanig dat de correcte werking
van de afvoerinrichtingen van de
verbrandingsprodukten niet wordet gestoord.

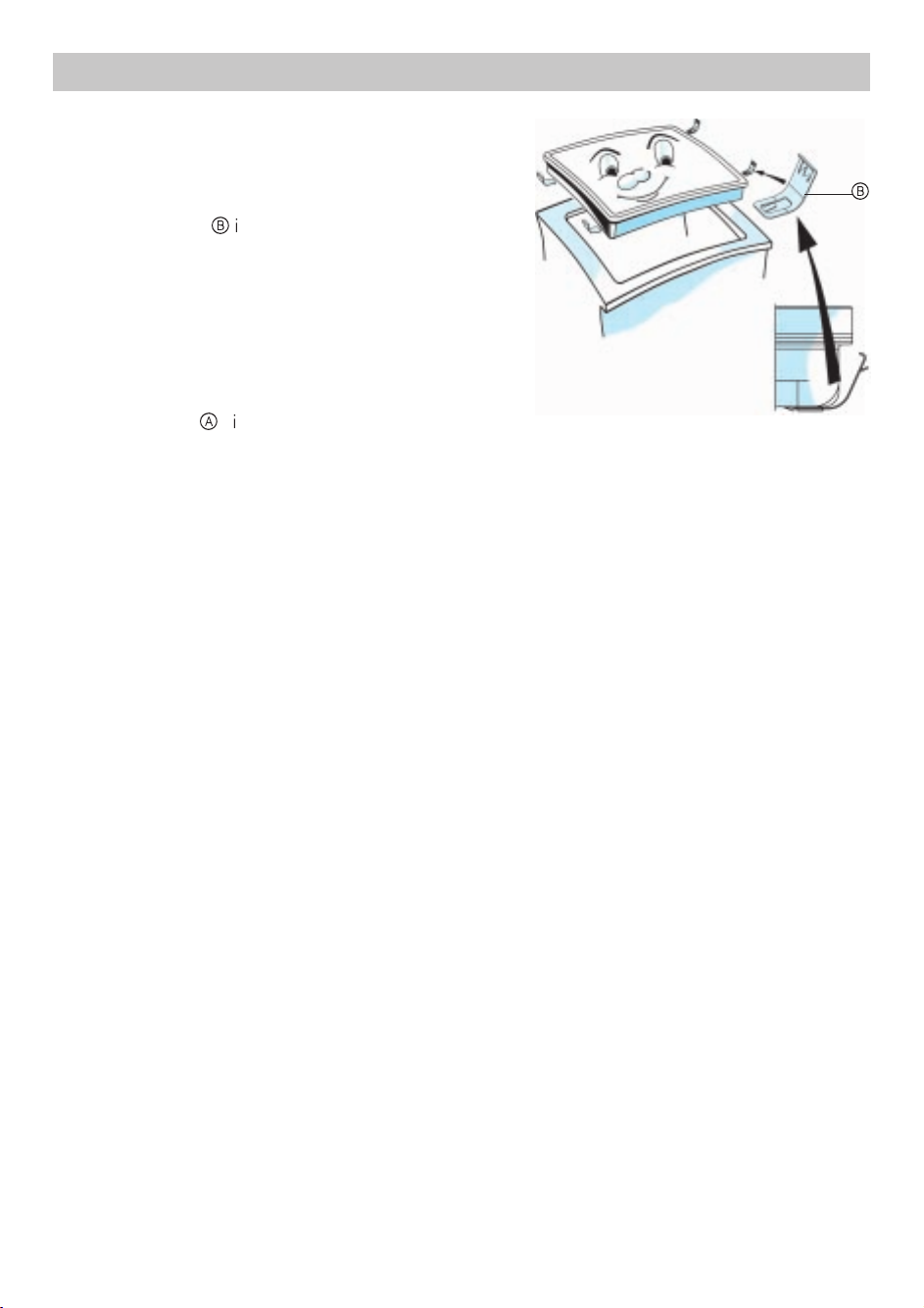

De kookplaat moet worden bevestigd met de
bijgeleverde beugels
1. Plaats de bevestigingsbeugels ter hoogte van de
openingen en zet hen vast met de daarvoor
bestemde schroeven.
2. Maak een opening in het werkblad met de
afmetingen die op het bijgevoegde produktinformatieblad staan vermeld.
3. Breng de kookplaat in het werkblad aan.
Attentie: de elektrische voedingskabel en de
stekker moeten geschikt zijn voor de
stroomopname van de kookplaat, en de kabel
moet een lengte hebben die het mogelijk
maakt om de kookplaat naar boven uit zijn
behuizing te tillen.
a
.
25
INSTALLATIE
Alleen voor DUITSLAND, ZWITSERLAND,
OOSTERIJK
A
- Indien het werkblad van hout is
de speciale bijgeleverde veren worden gebruikt.
1. Plaats de 4 verenbin de behuizing die onder
de kast is voorzien.
2. Maak een opening in het werkblad met de
afmetingen die worden vermeld in het
bijgeleverde produktinformatieblad.
3. Installeer de kookplaat in het werkblad
B
- indien het werkblad van marmer of
andere materialen is (kunststof, keramiek,
steen) moet de kookplaat worden bevestigd
met de beugels
aangevraagd bij de Technische Service-Dienst
onder Code 4819 310 18528.
die moeten worden
a
moeten

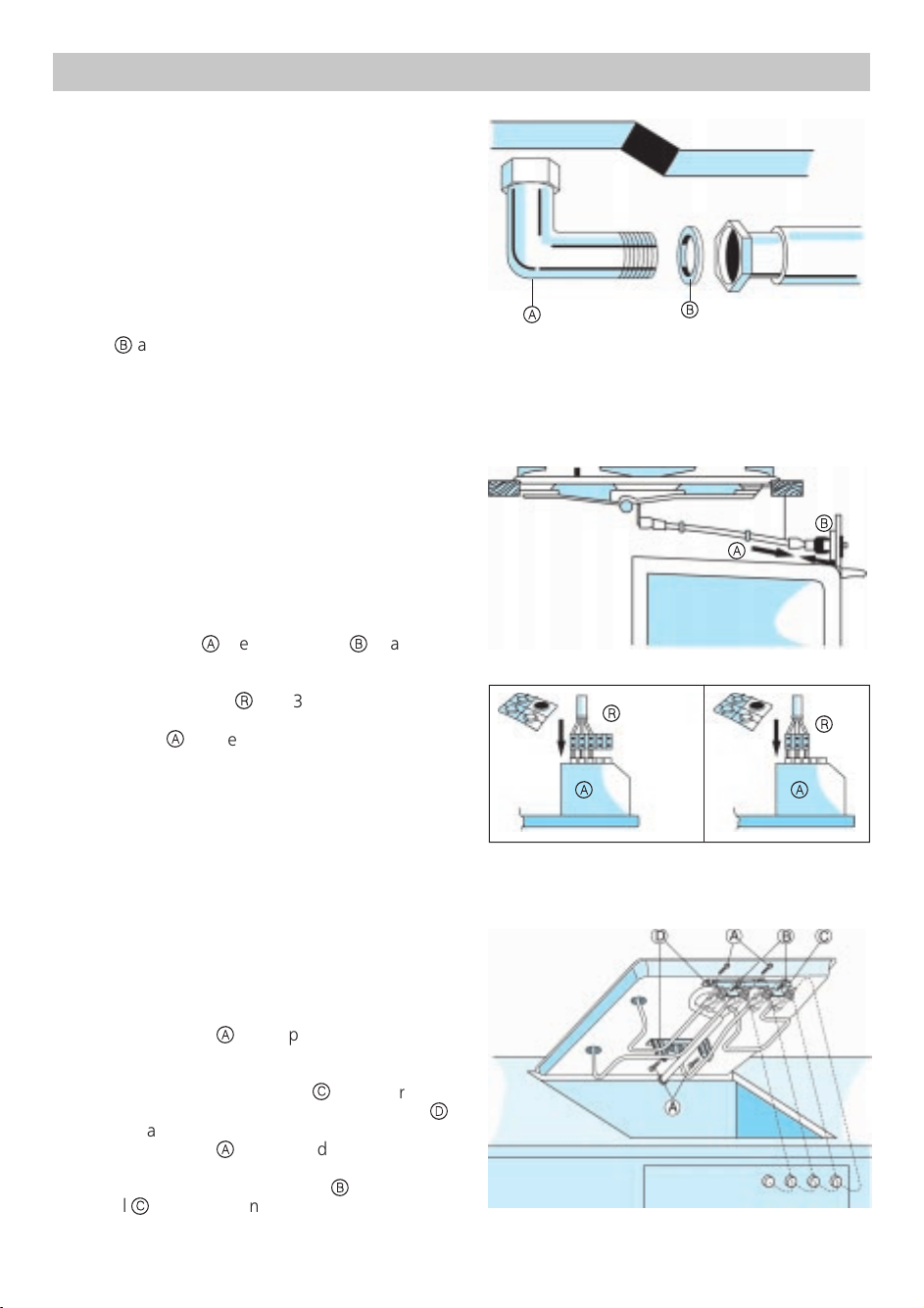

Elektrische en mechanische
aansluiting
x
De elektrische aansluitingen moeten i n
overeenstemming zijn met de plaatselijk
geldende voorschriften.
x
De gegevens omtrent de spanning en het
opgenomen vermogen staan vermeld op het
serienummerplaatje
x
Het is volgens de wet verplicht het
apparaat te aarden.
De fabrikant wijst i edere aansprakelijkheid
voor eventueel letsel aan personen of
huisdieren, of schade aan voorwerpen af,
als die te wijten zijn aan het
veronachtzamen van bovenstaande
aanwijzingen.
x
Bij de installatie moet worden gezorgd
voor een meerpolige schakelaar met een
opening tussen de contacten van minstens
3 mm.
b
26
INSTALLATIE
Aansluiting op de gastoevoer
De gastoevoerinstallatie moet in
overeentemming zijn met de plaatselijk
geldende eisen (zie paragraaf “Nationale
wettelijke eisen”).
Gebruik voor de aansluiting van de kookplaat op het
gasnet of op de gasfles een buis van koper of staal
met verbindingsstukken die in overeenstemming zijn
met de landelijke norm, of een flexibele slang van
roestvrijstaal met doorgaande wand, in
overeenstemming met de landelijke norm. Breng de
pakking
De flexibele metalen slangen mogen maximaal 2 m.
lang zijn.
Attentie: Indien er een flexibele buis van
roestvrijstaal wordt gebruikt, moet deze zodanig
worden geı¨nstalleerd dat hij niet in contact kan
komen met een beweegbaar deel van het
meubel, maar moet hij in een vrije ruimte
passeren zodat hij over de hele lengte kan
worden geı¨ nspecteerd.
aan voor een elleboog-verbinding.
b
Aansluiting en installatie
Oven – kookplaat met cardanverbindingen
Installeer de oven na de kookplaat te hebben
geinstalleerd en vastgezet.
1.
Verbind de tongamet het uiteindebzoals op
de afbeelding.
2.
Indien de kookplaat voorzien is van een elektrische
plaat, moet de groep
eerste 3 gaten van het klemmenbord met 5 gaten
op het blok
3.
Plaats de oven in de ruimte van het meubel en zet
hem vast met de bijgeleverde schroeven.
4.
Steek de corresponderende knoppen in de
daarvoor bestemde openingen in het paneeltje
door hen zo ver mogelijk aan te drukken.
Opmerking:
In geval van aansluiting op de Box, moeten de
instructies die bij de Box geleverd worden aandachtig
worden doorgelezen, in plaats van de verbinding met
de oven aan te leggen.
worden gestoken, zoals afgebeeld.
a
met3penneninde
r
a
a
r
b
b
a
r
a
AANSLUITING VAN HET GAS
OVEN – KOOKPLAAT MET DIRECTE
AANSLUITING
1.
Haal de schroevenalos en plaats de kookplaat
zo, dat de kranen uitgelijnd zijn met de as van de
ovenknoppen.
2.
Regel de hoogte van de beugelcvan de kranen
volgens de posities 2, 3, 4, 5, die op de beugels
worden aangegeven.
Haal de schroeven
geschikte instelling gevonden is.
3.
Gebruik de bijgeleverde schroevenbom de
beugel
zetten aan het ovenpaneel.
Steek tenslotte de knoppen in hun behuizingen.
van de kranen van de kookplaat vast te
c
aan nadat de meest
a
d
27
INSTALLATIE
Aanpassing aan verschillende
gassoorten (niet toegestaan in
Nederland)
Wanneer de kookplaat wordt gebruikt met een
ander gas soort dan op het etiket wordt
aangegeven, moet de plaat aan deze nieuwe
functie worden aangepast.
1.
Wendt U zich voor de vervanging van de
sproeiers tot de Klantenservice of tot een
gekwalificeerd technicus. De sproeiers die niet
bijgeleverd zijn moeten worden besteld bij de
Klantenservice.
2.
Sluit de plaat aan op de gaskraan met een
slang die geschikt is voor het gebruikte gas
soort volgens de lokale voorschriften.
3.
Stel het minimum van de kraantjes in.
Opmerking: met de vloeibare petroleumgassen
G30/G31 moeten de minimumschroeven geheel
worden aangeschroefd.
Vervanging injectoren (zie de tekening)
1.
Verwijder de pannendragersa.
2.
Haal de brandersbweg.
3.
Schroef de injector die moet worden vervangen
los met een pijp van 7 mm
4.
Vervang hem door de injector die geschikt is
voor de nieuwe soort gas.
5.
Monteer de injector ind.
c
.
a
b
c
d
Regeling van het minimum van
de kranen
Om te controleren of het minimum goed is
ingesteld, moet u de knop verwijderen en
overgaan tot de instelling:
x
Schroef hem vaster (-) om de hoogte van het
pijltje te verminderen
x
Schroef hem losser (+) om de hoogte van het
pijltje te vergroten
Het minimum moet worden ingesteld terwijl de
kraan in de minimumstand “kleine vlam” staat .
28
NATIONALE WETTELIJKE EISEN
ITALIE
Regels voor ventilatie in het vertrek
Opmerking: Wanneer het apparaat niet voorzien
is van een veiligheid op de branders van de
kookplaat (thermo-elementen) moeten de
ventilatie-openingen 100% vergroot worden
met een minimum van 200 cm
M.B. 21 april 1993.
Verbinding gastoevoer
Voordat de gasverbinding van het apparaat
wordt aangebracht, moet men controleren of
de voedingsinstallatie in overeenstemming is
met de normen UNI 7129 en UNI 7131.
Gasaansluiting
Voor aansluiting van het apparaat op het
gasnet of de gasfles moet een buis van koper
of staal worden gebruikt met bijbehorende
verbindingsstukken in overeenstemming met de
norm 7129, of met een inox slang met
doorgaande wand in overeenstemming met de
norm UNI 9891.
De flexibele buizen mogen maximaal 2 m. lang
zijn.
2
, volgens het
FRANKRIJK
De installatie en het onderhoud van het
apparaat mogen uitsluitend door gekwalificeerd
personeel worden verricht, in overeenstemming
met de geldende wetsvoorschriften en met de
regels der kunst, en wel:
- Besluit van 2 augustus 1977
Technische – en veiligheidsvoorschriften die van
toepassing zijn op de gasverbrandingsapparaten
en vloeibare koolwaterstoffen in woningen en
bijbehorende gebouwen.
Norm DTU P 45 – 204 – Installatie van gas
(voorheen DTU nr. 61-1 – Installatie van gas –
april 1982 + aanvullling nr. 1 juli 1984)
- Ministeriæle Voorschriften m.b.t. de
Gezondheid
Voor apparaten verbonden met het
elektriciteitsnet:
- Norm NF C 15-100 – Elektrische installaties op
laagspanning – voorschriften.
VERENIGD KONINKRIJK
Ventilatievoorschriften
De ruimte waarin dit apparaat is opgesteld
dient een extra ventilatie te hebben in
overeenstemming met de geldende
voorschriften B.S. 5440, Deel 2.
Voor alle ruimten is een permanente ventilatie
vereist als aanvulling op een raam dat
opengezet kan worden. Indien er andere
brandstofverbrandingsapparaten in hetzelfde
vertrek aanwezig zijn, moet de norm B.S. 5440
Deel 2 worden geraadpleegd voor de verdere
voorschriften m.b.t. de ventilatie.
Indien het apparaat is opgesteld in een kelder is
het raadzaam een luchtventilator te installeren
met een effectief oppervlak van 65 cm,
onafhankelijk van de grootte van de ruimte.
Veiligheidsvoorschriften Gas
De wet schrijft voor dat alle gasapparaten
geo`nstalleerd moeten worden door daartoe
gekwalificeerd personeel, in overeenstemming
met de geldende veiligheidsvoorschriften Gas.
Indien deze apparaten niet correct worden
geinstalleerd, zou dat tot rechtsvervolging
aanleiding kunnen geven.
Het is in Uw veiligheidsbelang ervoor te zorgen
dat deze voorschriften in acht worden
genomen.
De kookplaat moet worden geinstalleerd in
overeenstemming met de
Veiligheidsvoorschriften Gas (Installatie en
Gebruik), de Bouwvoorschriften van het
Ministerie van Milieu en de Bouwnormen
(Schotland) (Consolidation) die zijn opgesteld
door het Scottish Development Department. In
het Verenigd Koninkrijk heeft CORGI de
installatiewerkzaamheden volgens veilige
praktijkregels vastgelegd.
BELGIE
Het apparaat wordt geleverd met een 1/2”
conisch schroefdraadeind dat moet worden
aangesloten op de gastoevoer (volgens de ISOnormen 7/1 RP 1/2).
De verbinding moet worden aangelegd volgens
de norm NBN D 51-003 met buizen of volgens
de voorschriften A.R.G.B/03 met flexibele buis.
Het apparaat moet worden geplaatst met een
AGB-goedgekeurde stopkraan.
29
Loading...
