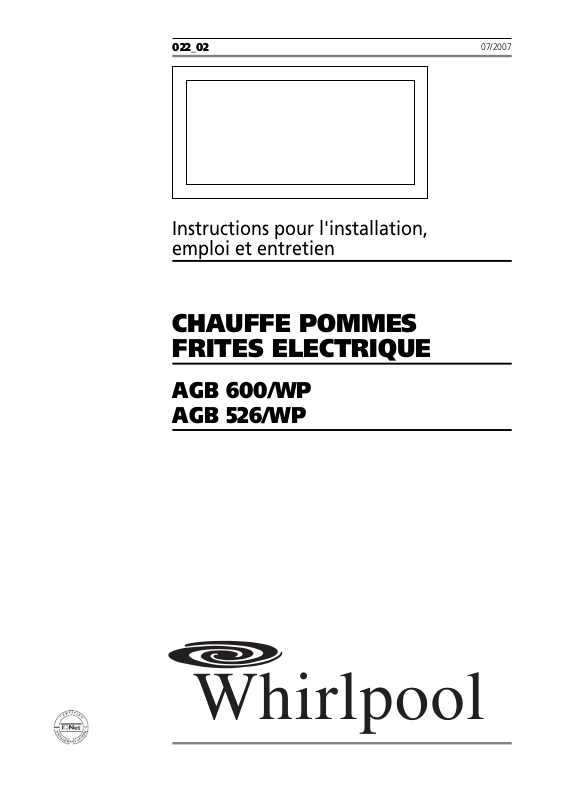

Page 1
022_02
Instructions pour l'installation,
emploi et entretien
07/2007
CHAUFFE POMMES
FRITES ELECTRIQUE
AGB 600/WP
AGB 526/WP
Page 2
022-02 - Chauffe pommes frites electrique
2
Caractéristiques des appareils
et mesures page
3
Répresentation schématique 3
Instructions pour l'installation 4
Mise en route 4
Dispositions de loi, règles thecniques
et directives 4
Installation 4
Connexion électrique 4
Système equipotentiel 4
Mise en route 4
Notice d'emploi 4
Mise en marche 4
Nettoyage 4
Non-emploi prolongé de l'appareil 4
En cas de panne 4
Entretien 4
Directive RAEE 5
Schemas électriques 6
Avertissement 7
INDEX
Page 3
022-02 - Chauffe pommes frites electrique
3
Caractéristiques des appareils
La plaquette des caractéristiques est placée devant à
droite, sur le tableau des commandes où sont indiquées
toutes les données de connexion.
CAT/KAT GAS/GAZ G30 G31 G20 G25
II2H3B/P P mbar 30 30 20 -
II2H3+ P mbar 30 37 20--
II2H3+ P mbar 28 37 20 -
TIPO/TYPE
MOD.
ART.
N.
N.
Qn kW
MOD.
V KW Hz
L'APPAREIL DOIT ETRE BRANCHE CONFORMEMENT AUX LOIS EN VIGUEUR ET
INSTALLE DANS UN LOCAL BIEN AERE. LIRE LES MANUELS D'INSTRUCTION AVANT
L'INSTALLATION ET L'UTILISATION DE L'APPAREIL.
L'APPAREIL DOIT ETRE INSTALLE PAR UN PERSONNEL QUALIFIE.
II2ELL3B/P P mbar 50 50 20 20
II2E+3+ P mbar 28 37 20 -
II2H3B/P P mbar 50 50 20 -
I2E P mbar - - 20 -
II2H3+ P mbar 28 37 20 -
I3B/P P mbar 30 30
m3/h
I3+ P mbar 28 37
Predisposto a gas: - Gas preset: - Prevu pour gaz:
Eingestelt für Gas: - Preparado para gas: -
--II2H3B/P P mbar 30 30
--
--
Geschuckt voor:
SE FI DK CZ SK SI
IT CH PT
ES IE GB GR
GB
25II2L3B/P P mbar 30 30
DE
FR BE
AT CH
LU
EE LV LT
EE LV LT
NO MT CY IS HU
CY
MADE IN ITALY
Modèle
AGB 600/WP
AGB 526/WP
Dim.: LxPxH
400 x 655 x 300 (550)
400 x 700 x 300 (320)
400 x 700 x 875 (1250)
A Interrupteur lumineux
Tension nominale
230 V
230 V
230 V
Puissance
1.0 kW
1.0 kW
1.0 kW
Cable de connexion
Section
3 x 1.5 mm
3 x 1 mm
3 x 1.5 mm
2
2
2
AGB 600/WP
A
A
AGB 526/WP
A
Page 4
022-02 - Chauffe pommes frites electrique
4
Mise en route
Avant de commencer les travaux de mise en route, enlever
l’appareil de l’emballage.
Certaines pièces sont protégées par une pellicule adhésive; il faudra l’enlever soigneusement. Si des refus de colle
restent attachés aux pièces il faut les enlever avec des
matériaux aptes au nettoyage p.e. I’essence; en aucun cas
ne doivent être employés des matériaux abrasifs. Monter
les pieds de l’appareil qui doit être nivellé à la bulle;
d’eventuelles faibles dénivellations peuvent être réglées en
ajustant les pieds mêmes.
L’interrupteur général ou la prise de courant doivent être
dans les environs de l’appareil et facilement accessibles. Il
est conseillé de placer l’appareil sous une hotte d’aspiration afin de rendre rapide l’évacuation des fumées.
En tous cas il faut s’assurer que les règlements contre les
incendies soient scrupuleusement respectés.
Dispositions de loi, règles techniques
et directive
L’installation doit être réalisée en conformité avec les règlements suivants:
- Règlements en vigueur sur les accidents du travail
- Règlements CEI en vigueur.
Installation
L’installation, mise en marche et entretien de l’appareil doivent être exécutés par du personnel qualifié. Tous les travaux nécessaires à l’installation doivent être exécutées
dans le respect des lois en vigueur. Le constructeur décline toute responsabilité en cas de mauvais fonctionnement
à cause d’installation non conforme aux indications.
Attention!
Comme prévu par les règlements internationaux, en
exécutant la connexion de l’appareil il faut installer en
amont de celui-ci un dispositif, dont l’ouverture des
contacts soit au moins de 3 mm, qui permette de débrancher l’appareil du réseau de façon omnipolaire.
Connexion électrique
Le cable de connexion choisi doit avoir les caractéristiques
suivantes: il doit être au moins du type H07 RN-F avec une
section proportionnée à l’appareil (voir "Caractéristiques
des appareils", page 3). L’entrée du cable se trouve derrière à gauche.
La boîte à bornes se trouve sur la partie antérieure, derrière le tableau des commandes.
Passer le cable à travers le passe-cable et le presse-cable, brancher chaque conducteur dans son serre-cable
sur la boîte à bornes et les fixer.
Le conducteur de terre doit être plus long que les autres,
de sorte que, en cas de rupture du bloque-cable, il soit le
dernier à se débrancher, après les cables de tension.
Système équipotentiel
L’appareil doit être assemblé avec un système équipotentiel. La vis de branchement se trouve derrière à droite. Elle
est marquée par une plaquette.
Attention!
Le constructeur ne peut être retenu responsable des
dommages qui dériveraient d’erreurs d’installation non
conformes aux instructions, et ne les indemnise en aucun cas.
Mise en route
Avant de mettre l'appareil en route, contrôler les travaux
d'installation. Nettoyer la cuve et la grille avec de l’eau
chaude et un produit détergent puis faire fonctionner en
ouvrant l’interrupteur.
NOTICE D'EMPLOI
Attention!
- N’utiliser l’appareil que sous surveillance!
Mise en marche
Allumer l’interrupteur.principal en amont del’appareil.
Ouvrir l’interrupteur. Pour éteindre l’appareil, fermer l’interrupteur.
NETTOYAGE
Attention!
Eviter de laver l’appareil en utilisant des jets d’eau directs ou à pression. Ne jamais nettoyer l’appareil avant
qu’il ne se soit refroidi.
Avant de commencer le nettoyage, débrancher l’appareil
du réseau électrique. Les parties en acier doivent etre
lavées à l’eau chaude avec un détergent neutre.
Bien essuyer l’appareil. Ne jamais employer de détergents
abrasifs ou corrosifs qui pourraient endommager l’acier. Si
l’emploi de la laine d’acier inox est inévitable, il ne faut frotter que dans le sens de la satinature.
Eviter d’employer du matériel ferreux qui donne lieu à la
formation de rouille.
Non-emploi prolongé de l’appareil
Nettoyer et essuyer l’appareil soigneusement, en suivant
les indications données; ensuite débrancher.
En cas de panne
En cas de panne éteindre l’appareil, débrancher en utilisant le dispositif en amont de l’appareil et appeler le service d’assistance.
ENTRETIEN
Toute intervention d’entretien devra être con fiée exclusivement à du personnel qualifié. Avant d’entreprendre
quelque travail qu’il soit, débrancher en enlevant la fiche
ou en éteignant l’interrupteur en amont de l’appareil.
INSTRUCTIONS POUR L’INSTALLATION
Page 5
LA DIRECTIVE 2002/96/EC (RAEE):
informations aux utilisateurs
Cette note informative est uniquement destinée
aux possesseurs d'appareils qui portent le symbole représenté par la Fig. A sur l'étiquette
adhésive appliquée sur le produit (étiquette ma-
triculaire) et reportant les données techniques)
Ce symbole indique que le produit est classé, selon les
normes en vigueur, dans la catégorie des appareils électriques ou électroniques et qu'il est conforme à la
Directive EU 2002/96/EC (RAEE). Ainsi, à la fin de sa vie
utile, il devra obligatoirement être traité séparément des
déchets domestiques, en le remettant gratuitement à un
centre de collecte différenciée pour les appareils électriques et électroniques ou bien en le restituant au revendeur au moment de l'achat d'un nouvel appareil équivalent.
L'utilisateur est responsable de la remise de l'appareil à la
fin de sa vie aux structures de collecte, sous peine de
sanctions prévues par la législation en vigueur sur les déchets.
La collecte différenciée adaptée pour l'envoi successif de
l'appareil qui n'est plus utilisé au recyclage, au traitement
et à l'élimination dans le respect l'environnement contribue à éviter de possibles effets négatifs sur l'environnement et sur la santé et favorise le recyclage des matériaux
dont le produit est composé.
Pour plus d'informations concernant les systèmes de collecte disponibles, s'adresser au service local d'élimination
des déchets ou au magasin où l'achat a été effectué.
Les producteurs et les importateurs obtempèrent à leur responsabilité pour le recyclage, le traitement et l'élimination dans le respect de l'environnement aussi bien directement qu'en participant à un système collectif.
022-02 - Chauffe pommes frites electrique
5
Page 6
022-02 - Chauffe pommes frites electrique
6

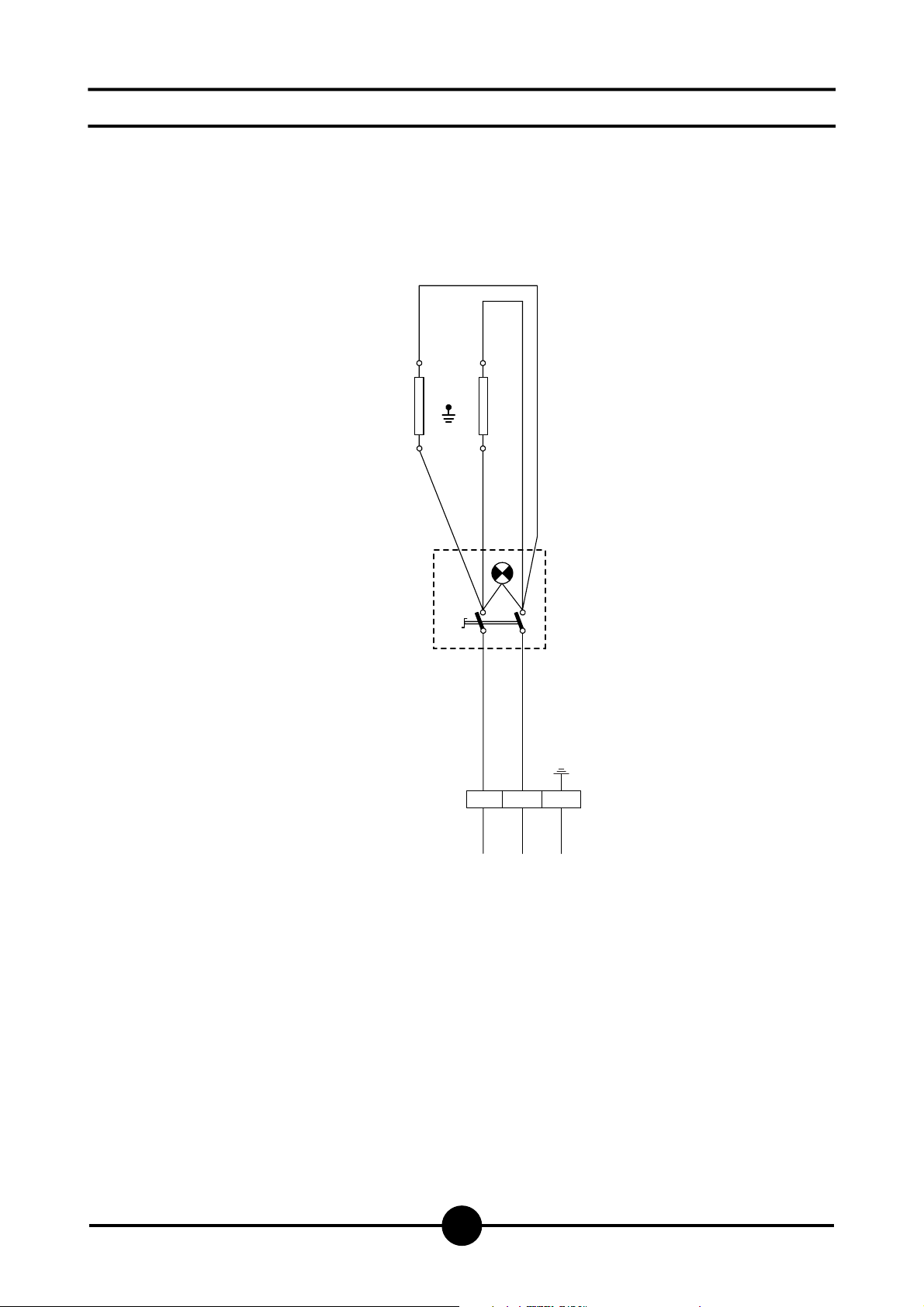

Schemas électriques
mA Bôite a bornes
B1 Interrupteur general (lumière verte)
R1 Rèsistances
R2 Rèsistances
AGB 526/WP
AGB 600/WP
230V
R2R1
B1
mA
1
L1 N PE
3
2
Page 7
022-02 - Chauffe pommes frites electrique
7
AVERTISSEMENT
LA SOCIETE CONSTRUCTRICE DECLINE TOUTE
RESPONSABILITE EN CE QUI CONCERNE LES
EVENTUELLES INEXACTITUDES CONTENUES DANS
CET OPUSCULE, IMPUTABLES A DES ERREURS DE
TRANSCRIPTION OU D'IMPRIMERIE.
ELLE SE RESERVE LE DROIT D'APPORTER A SES PRODUITS LES MODIFICATIONS QU'ELLE RETIENDRA UTILES OU NECESSAIRES, SANS TOUTEFOIS EN COMPROMETTRE LES CARACTERISTIQUES ESSENTIELLES.
LA SOCIETE CONSTRUCTRICE DECLINE TOUTE
RESPONSABILITE EN CAS DE NON RESPECT DES
NORMES CONTENUES DANS CET OPUSCULE.
WHIRLPOOL EUROPE srl
V.le Guido Borghi, 27
I – 21025 Comerio – VA
