Whirlpool AFG 370/H, AFG 3250/H, AFG 3240/H, GSM 314 A, GSM 212 PROGRAM CHART [es]
...
40023-e.fm5 Page 1 Friday, September 10, 2004 3:51 PM

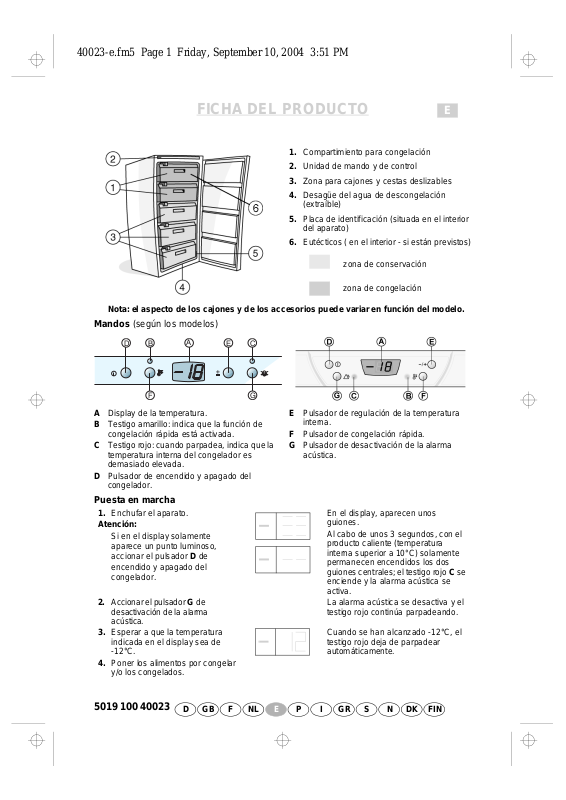

FICHA DEL PRODUCTO
1. Compartimiento para congelación
2. Unidad de mando y de control
3. Zona para cajones y cestas deslizables
4. Desagüe del agua de descongelación
(extraíble)
5. Placa de identificación (situada en el interior
del aparato)
6. Eutécticos ( en el interior - si están previstos)
zona de conservació n
zona de congelación
Nota: el aspecto de los cajones y de los accesorios puede variar en función del modelo.
Mandos (según los modelos)
D
B
A
E
C
E
F
A Display de la temperatura.
B Testigo amarillo: indica que la función de
congelación rápida está activada.
C Testigo rojo: cuan do parpad ea, indic a que l a
temperatura interna del congela dor es
demasiado elevada.
D Pulsador de encendido y apagado del
congelador.
G
Puesta en marcha
1. Enchufar el aparato.
Atención:
Si en el display solamente
aparece un punto luminoso,
accionar el pulsador D de
encendido y apagado del
congelador.
2. Accionar el pulsador G de
desactivación de la alarma
acústica.
3. Esperar a que la temperatura
indicada en el display sea de
-12°C.
4. Poner los alimento s por co nge lar
y/o los congelados.
E Pulsador de regulación de la temperatura
interna.
F Pulsador de congelación rápida.
G Pulsador de desactivación de la alarma
acústica.
En el display, aparecen unos
guiones.
Al cabo de unos 3 segundos, con el
producto caliente (temperatura
interna superior a 10°C) solamente
permanecen encendidos los dos
guiones centrales; el tes tigo rojo C se
enciende y la alarma acústica se
activa.
La alarma acústica se desactiva y el
testigo rojo continúa parpadeando.
Cuando se han alcanzado -12°C, el
testigo rojo deja de parpadear
automáticamente.
5019 100 40023
E INLFD GB
P
DKN FINGR S
40023-e.fm5 Page 2 Friday, September 10, 2004 3:51 PM
FICHA DEL PRODUCTO
Regulación de la temperatura interna del congelador
Normalmente, el apara to se ha programado en la fábrica para funciona r a la temperatura aconsej ada,
es decir, a -18°C.
Es posible variar la temperatura interna entre -16°C y -24°C, realizando las siguientes operaciones:
• Accionar una vez el pulsador E de regulación de la temperatura interna: en el display parpadea
la temperatura de conservación precedentemente programada.
• Cada vez que se acciona el pulsador, la temperatura de conservación se modifica 1°C: el valor
parpadea cíclicamente entre -16°C y -24°C.
• Al cabo de aproximadamente 5 segundos de haber accionado el pulsador por última vez, se
memoriza la temper atura y el val or deja de pa rpadear; el display vuelve a mostrar la t emperatura
interna presente.
Nota:
El display muestra los valores de la temperatura interna comprendidos entre +10°C y -24°C.
Si se produce una falta de corriente, las funciones seleccionadas se mantienen programadas.
Congelación rápida
La función de congelación rápida se desactiva automáticamente al terminar la congelación.
Señalización de las alarmas
Señalización Causa Solución
Alarma puerta
abierta
Alarma
temperatura
Alarma sensor
de temperatura
Alarma corte de
corriente largo
Se activa la señal acústica La puerta se ha quedado
Se activa la señal acústica
y se enciende el testigo
rojo C
Se activa la señal acústica
y en el display aparece
"SF"
Se activa la señal acústica
y se enciende el testigo
rojo C; el display parpadea
e indica la temperatura
más elevada que se ha
alcanzado tras el corte de
corriente
abierta durante más de 1
minuto
La temperatura interna es
superior a -12°C
Fallo en el sensor de
temperatura
Falta de corriente lo
suficientemente prolongada
como para aumentar la
temperatura interna hasta
unos valores en los cuales
no se garantiza la correcta
conservación de los
alimentos
Cerrar la puerta
Accionar el pulsador G
y esperar a que la
temperatura vuelva por
debajo de -12°C
Consultar con el
Servicio de Asistencia
Accionar el pulsador G;
el display vuelve a
indicar la temperatura
interna presente
Nota:
La alarma temperatura puede activarse tras una apertura prolongada de la puerta o tras introducir
alimentos frescos en la zo na de con gel ac ión ; el au me nto momentáneo de la tempera tura no infl uy e
en la perfecta conservación de los alimentos congelados.
Descongelación
1. Accionar el pulsador D de encendido y
apagado del congelador.
2. Desenchufar el aparato o desconectar el
interruptor general.
3. Efectuar las operaciones indicadas en el
manual de instrucciones.
4. Enchufar el aparato.
5. Accionar el pulsador D de encendido y
apagado del congelador.
En el display aparece un punto luminoso.
Efectuar las operaciones indicadas en el
parágrafo "Puesta en marcha".
5019 100 40023
E INLFD GB
P
DKN FINGR S
