Whirlpool AFE 547/G-1, GKA SYMPHONY/1, GKA 1400, GKB SYMPHONY, AFB 442/H PROGRAM CHART [lt]
...
6it33010.fm5 Page 1 Wednesday, February 28, 2001 3:59 PM

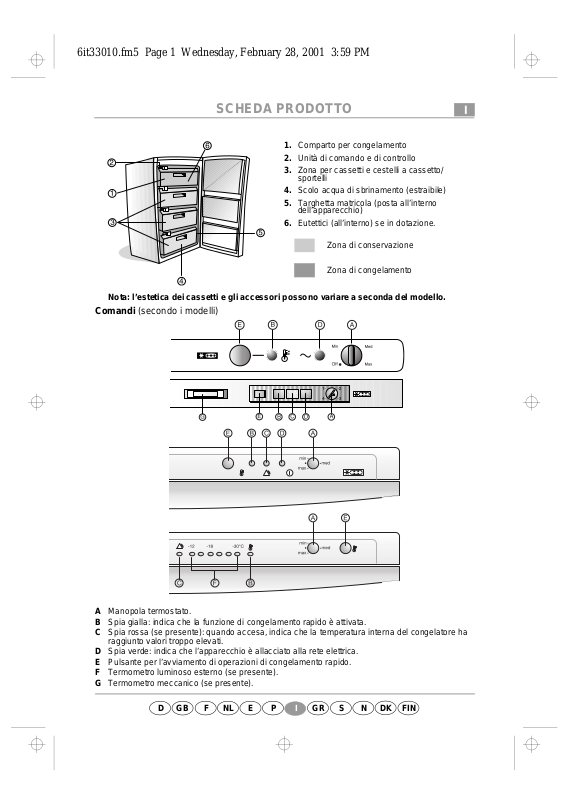

SCHEDA PRODOTTO
Comparto per congelamento
1.
Unità di comando e di controllo
2.
Zona per cassetti e cestelli a cassetto/
3.
sportelli
Scolo acqua di sbrinamento (estraibile)
4.
Targhetta matricola (posta all’interno
5.
dell’apparecchio)
Eutettici (all’interno) se in dotazione.
6.
Zona di conservazione
Zona di congelamento
Nota: l’estetica dei cassetti e gli accessori possono variare a seconda del modello.
Comandi
(secondo i modelli)
I
Manopola termostato.
A
Spia gialla: indica che la funzione di congelamento rapido è attivata.
B
Spia rossa (se presente): quando accesa, indica che la temperatura interna del congelatore ha
C
raggiunto valori troppo elevati.
Spia verde: indica che l’apparecchio è allacciato alla rete elettrica.
D
Pulsante per l’avviamento di operazioni di congelamento rapido.
E
Termometro luminoso esterno (se presente).
F
Termometro meccanico (se presente).
G
GBD F NL E P GR
I
S N
DK
FIN
6it33010.fm5 Page 2 Wednesday, February 28, 2001 3:59 PM
Regolazione della temperatura interna del congelatore
L’apparecchio è normalmente predisposto in fabbrica per il funzionamento alla temperatura
consigliata di -18°C.
È possibile variare la temperatura interna agendo nel modo seguente:
•
Ruotare la manopola termostato A sulla posizione
conservazione meno fredda.
•
Ruotare la manopola termostato A sulla posizione
conservazione più fredda.
•
Ruotare la manopola termostato A sulla posizione z per spegnere il congelatore (l’apparecchio
rimane comunque in tensione).
Segnalazione allarmi
1/Min
se desiderate avere una temperatura di
4/Max
se desiderate avere una temperatura di
Allarme
temperatura
Distanziali
Si attiva la spia rossa C (e
l’allarme acustico sulla
versione con termometro
luminoso F)
(se previsti)
Segnalazione Causa Soluzione
La temperatura interna è
superiore a -12°C
Premere il pulsante
finché la temperatura
non è tornata sotto
-12°C
E
5019 603 33010
D F NL E P GR
GB
I
S N FIN
DK
Printed in Italy 02/01
