Whirlpool GKC 1311/0 WS, AFE 517/G CV151, AFB 716/G, AFB 440/G PROGRAM CHART [es]

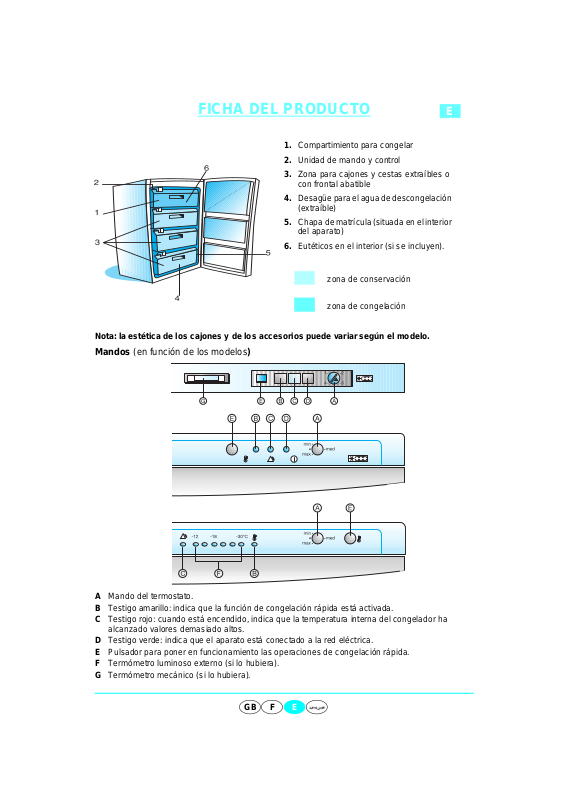

FICHA DEL PRODUCTO		E
1.	Compartimiento para congelar
2.	Unidad de mando y control
3.	Zona para cajones y cestas extraíbles o
	con frontal abatible
4.	Desagüe para el agua de descongelación
	(extraíble)
5.	Chapa de matrícula (situada en el interior
	del aparato)
6.	Eutéticos en el interior (si se incluyen).

zona de conservación

zona de congelación

Nota: la estética de los cajones y de los accesorios puede variar según el modelo.

Mandos (en función de los modelos)

AMando del termostato.

BTestigo amarillo: indica que la función de congelación rápida está activada.

CTestigo rojo: cuando está encendido, indica que la temperatura interna del congelador ha alcanzado valores demasiado altos.

DTestigo verde: indica que el aparato está conectado a la red eléctrica.

EPulsador para poner en funcionamiento las operaciones de congelación rápida.

FTermómetro luminoso externo (si lo hubiera).

GTermómetro mecánico (si lo hubiera).

GB F E

FICHA DEL PRODUCTO

Regulació n de la temperatura interna del congelador

El aparato está normalmente predispuesto en la fábrica para funcionar a la temperatura aconsejada de -18°C.

Para variar la temperatura interna realizar lo siguiente:

•Girar el mando del termostato A en la posición 1/Mín., si se desea una temperatura de conservación menos fría.

•Girar el mando del termostato A en la posición 4/Má x., si se desa una temperatura de conservación más fría.

•Girar el mando del termostato A en la posición ● para apagar el congelador; de todos modos, el aparato permanece en tensión.

Señ alizació n de alarmas

Alarmas de temperatura

Señ alizació n	Causa	Solució n
Se enciende el testigo rojo	La temperatura interna es	Presionar el
C (y la alarma acústica en	superior a -12°C	pulsadorE hasta que
el modelo con termómetro		la temperatura
luminoso F)		regrese a un valor
		menor de
		-12°C

Montar los espaciadores

(Fig. 1 - 2 según los modelos)

Fig.1

Fig.2

5019 100 40020/B

GB F E
