(см. справа описание дополнительных функций)

КНОПКА “ПУСК/ВОЗОБНОВЛЕНИЕ РАБО ТЫ”

Эта кнопка служит для запуска выбранной программы: индикатор кнопки загорается во время работы и гаснет по окончании программы. Если во время выполнения цикла открыть дверцу, выполнение программы временно прерывается, и машина приостанавливается: при этом мигает индикатор “Пуск”. Для возобновления выполнения цикла закройте дверцу и снова нажмите кнопку “Пуск”.

КНОПКА “ОТМЕНА/ВЫКЛ.”

Эта кнопка служит для выключения панели управления. При ее нажатии во время выполнения какой-либо программы эта программа отменяется и в течение 1 минуты (дисплей показывает 0:01) выполняется слив воды. При нажатии этой кнопки при выключенной машине выполняется слив остатков воды (этот процесс длится 1 минуту).

КНОПКА ВЫБОРА ПРОГРАММЫ

Нажимайте кнопку “P” до тех пор, пока на дисплее не появится номер выбранной программы (P1...Px): см. “Таблицу программ” ниже.

1) Приведенные данные программ получены в соответствии с европейским стандартом EN 50242 при нормальных условиях работы (без дополнительных функций) и могут отличаться в зависимости от конкретных условий. Для программ с датчиком разница во времени может доходить до 20 минут ввиду задействования системы автоматической калибровки машины.

2) Эталонная программа для получения данных об энергопотреблении соответствует положениям

стандарта EN 50242. - Примечания для испытательных

лабораторий: за подробной информацией об условиях проведения сравнительных испытаний EN при стандартной загрузке и других испытаний обращаться по следующему электронному адресу: nk_customer @whirlpool.com.

3) Дезинфицирующее действие проверено Институтом Пастера в г. Лилль, Франция, в соответствии со стандартом NF EN 13697 от ноября 2001 г.

Таблица программ

Моющее

средство

Расход

Фаза

сушки

Программы

Доступные

дополнительные

функции

Рекомендации по загрузке

л кВт·ч

Минут

6th Sense Power Clean

40–70°C

Отсрочка пуска

Power Clean

Multizone

Используется для посуды с обычной степенью загрязнения и присохшими остатками пищи. Реагируя на степень загрязненности посуды, подстраивает соответству ющим образом программу. Когда датчик регистрирует степень загрязненности, на дисплее отображается анимация и осуществляется обновление длительности цикла. Вмес те с этой программой автоматически активизируется функция Power Clean. Для откл ючения данной функции нажмите кнопку Power Clean на панели управления.

X 7–14 1,00–1,65 80–165 Полная

Pre-Wash

в холодной

воде

Отсрочка пуска

Multizone

Посуда, которая должна мыться позднее. — 4,0 0,03 14 НЕТ

Fragile 40°C

Отсрочка пуска

Multizone

Посуда с невысокой степенью загрязнения, например, стаканы и чашки.

X 10,0 0,85 100 Лампа

Rapid 45°C

Отсрочка пуска

Multizone

Посуда с невысокой степенью загрязнения без присохших остатков пищи.

X 11,0 0,80 30 НЕТ

Eco

50°C

Отсрочка пуска

Power Clean

Multizone

Посуда с обычной степенью загрязнения. Энергосберегающая программа.

X 11,0 1,05 195 Полная

Fast Daily 60°C

Отсрочка пуска

Multizone

Посуда с обычной степенью загрязнения. X 10,0 1,30 80 Полная

Steam

Отсрочка пуска

Power Clean

Multizone

Программа с паровой обработкой для сильно загрязненной посуды, кастрюль и сковород. Замачивание и предварительная мойка вручную не требуются.

X 14,0 1,70 180 Полна я

Hygiene

Отсрочка пуска

Power Clean

Multizone

Посуда с обычной или высокой степенью загрязнения. Дополнительная антибактериальная обработка. Прерывание программы (например, из-за открывания дверцы) может ухудшить эффективность борьбы с бактериями.

X 13,0 1,50 118 Полна я

5019 396 03709

ПЕРЕД ПЕРВЫМ ВКЛЮЧЕНИЕМ МАШИНЫ ВНИМАТЕЛЬНО ПРОЧТИТЕ

НАСТОЯЩЕЕ КРАТКОЕ РУКОВОДСТВО И УКАЗАНИЯ ПО УСТАНОВКЕ МАШИНЫ!

Описание дополнительных функций и дисплея

ИНДИКАТОР НЕХВАТКИ СОЛИ

Этот индикатор загорается (вконце цикла), когда необходимо пополнить емкость с солью.

ИНДИКАТОР НЕХВАТКИ ОПОЛАСК ИВАТЕ ЛЯ

Этот индикатор загорается (вконце цикла), когда необходимо добавить ополаскивателя.

ДИСПЛЕЙ ДЛИТЕЛЬНОСТИ МОЙКИ

Указывает продолжительность цикла и оставшееся время выполнения программы мойки (ч:мин). Если выбрана функция “Отсрочка пуска”, на нем высвечивается время, оставшееся до начала выполнения программы (ч.00), когда остается менее 1 часа (0:мин). В случае отображения на дисплее сообщения “Fx Ey” см. раздел 6 “Если машина не работает...”.

ПАНЕЛЬ УПРАВЛЕНИЯ ДАННОЙ ПОСУДОМОЕЧНОЙ МАШИНЫ ВКЛЮЧАЕТСЯ ПРИ

НАЖАТИИ ЛЮБОЙ КНОПКИ КРОМЕ КНОПКИ “ОТМЕНА/ВЫКЛ.”.

ЕСЛИ НЕ ЗАДАН КАКОЙ-ЛИБО ЦИКЛ МОЙКИ, ПАНЕЛЬ УПРАВЛЕНИЯ

АВТОМАТИЧЕСКИ ВЫКЛЮЧАЕТСЯ ЧЕРЕЗ 30 СЕКУНД ДЛЯ ЭКОНОМИИ ЭНЕРГИИ.

ЗАДАНИЕ ТИПА МОЮЩЕГО СРЕДСТВА

Эта настройка позволяет оптимизировать цикл мойки в соответствии с типом применяемого моющего средства. Нажмите кнопку “Таблетка” и держите ее нажатой в течение 3 секунд (пока не загорится соответствующий индикатор), если используются комбинированные таблетированные моющие средства (ополаскиватель, соль и моющее средство в 1 таблетке). Если используется порошковое или жидкое моющее средство, индикатор “Таблетка” на панели управления не должен гореть.

MULTIZONE

Эта функция позволяет выбирать зоны мойки. Нажмите (несколько раз) эту кнопку для выбора зон(ы) мойки:

обеих корзин

только нижней корзины

только верхней корзины

- горит индикатор

POWER CLEAN

Благодаря дополнительным мощным форсункам эта дополнительная функция обеспечивает подачу более интенсивных струй воды на посуду, находящуюся в специально предназначенной для этого части нижней корзины. Ее рекомендуется применять для мойки кастрюль и сковород (см. стр. 4). Нажмите эту кнопку для включения дополнительной функции Power Clean (при этом загорится соответствующий индикатор). Если загрузка не предназначена для применения функции Power Clean, необходимо отключать функцию Power Clean в целях обеспечения максимальной эффективности и оптимизации ресурсов.

КНОПКА ФУНКЦ ИИ “ОТСРОЧКА ПУСКА”

Несколько раз нажмите эту кнопку для задания отсрочки начала выполнения выбранной программы. Отсрочка может быть задана в диапазоне от 1 до 24 часов. При каждом нажатии кнопки показания индикатора отсрочки пуска увеличиваются на один час; после 24 нумерация вновь начинается с 0. После выбора времени отсрочки нажмите кнопку “ПУСК”. Процесс мытья посуды начинается по истечении заданного времени.

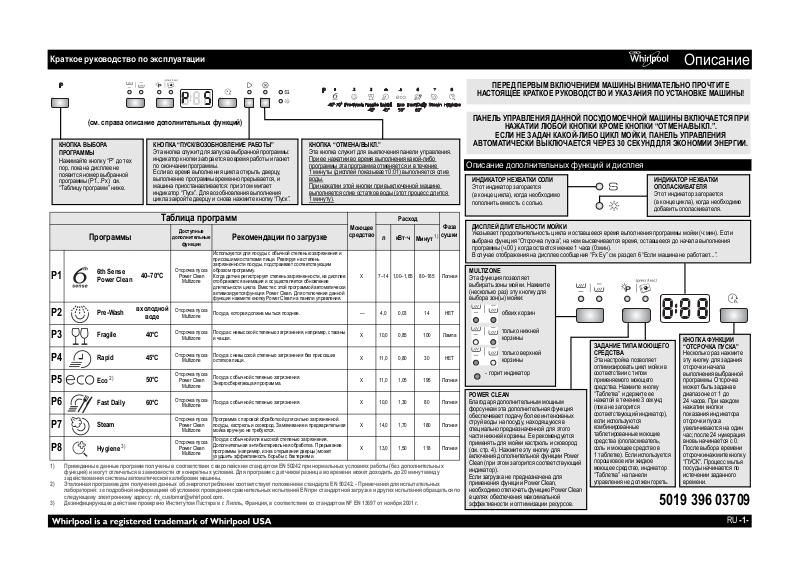

Краткое руководство по эксплуатации

Описание

-1-

1 – Емкость для соли 2 – Дозатор ополаскивателя 3 – Дозатор моющего средства 4 – Корзины для посуды 5, 6, 7, 8 – Доступные функции на панели 9 – Фильтры 10 – Разбрызгиватели

Уровень жесткости воды следует

задавать только перед первой мойкой

или в случае изменения жесткости

водопроводной воды.

(зависит от модели)

Индикатор уровня соли может продолжать гореть после выполнения нескольких циклов мойки. Если жесткость воды соответствует категории “мягкая”, добавлять соль не требуется.

Индикатор уровня соли на панели управления Индикатор уровня соли, встроенный в крышку емкости для соли

Индикатор загорается, когда НЕОБХОДИМО ДОБАВИТЬ СОЛЬ.

зеленый: OK.

бесцветный: НЕОБХОДИМО ДОБАВИТЬ

Ежедневные проверки

Заполнение емкости для соли -

Уда ление накипи (не требуется, если жесткость

воды соответствует категории “мягкая”!)

- Одновременно нажмите и держите нажатыми кнопки “

Выбор программы”

и “

Отмена/Выкл.”

в течение минимум 3 секунд.

- На дисплей выводится заданная величина жесткости.

- Для увеличения уровня жесткости нажимайте кнопку “

Выбор программы

”. Уровень жесткости задается в диапазоне от 1 до 7

(после достижения уровня 7 при следующем нажатии кнопки “Пуск” вновь будет задан уровень 1).

- Для сохранения заданного значения подождите 30 секунд (панель управления выключится) или нажмите кнопку

“

Пуск/Возобновление работы

”.

После заполнения солью

сразу же

запустите какую-либо программу мойки (программы “Предварительная мойка”

недостаточно

Вытекающий солевой раствор или кристаллы соли могут вызвать сильную коррозию, приводящую к необратимым повреждениям деталей из нержавеющей стали. Гарантия не распространяется на любые неисправности, которые могут возникнуть вследствие этого.

Чтобы узнать

жесткость воды

в вашем районе, обратитесь в местную

службу водоснабжения...

...введите это значение в посудомоечную машину

Рекоме нд уемое моющее средство

Немецкий

стандарт °dH

Французский стандарт °fH

Британский

стандарт °eH

Уровень жесткости

воды

Введенное значение

жесткости выводится на

дисплей

Гель или порошок

(ополаскиватель

исоль)

Таблет ки

0–5 0–9 0–6,3 Мягкая 1

перейдите к пункту 1

(см. “Ежедневные

проверки”)

6–10 10–18 7–12,6 Средняя 2

11– 15 19–27 13,3–18,9 Средняя 3

16–21 28–37 19,6–25,9 Средней жесткости 4

если вода является

ЖЕСТКОЙ,

необходимо добавить

соли (перейдите к

пункту 1, “Ежедневные

проверки”)

22–28 38–50 26,6–35 Жесткая 5 29–35 51–63 35,7–44,1 Очень жесткая 6

36–50 64–90 44,8–62,4

Исключительно

жесткая

Заводская установка жесткости воды соответствует средней жесткости (уровень 4).

При использовании таблетированных моющих средств с солью, тем не менее, следует отдельно добавлять соль, т.к. применения одних таких средств недостаточно для смягчения жесткой воды.

При первом использовании машины емкость для соли следует заполнить независимо от уровня жесткости воды

(см. ниже

шаг 1 “Ежедневные проверки”).

Визуальный индикатор (в зависимости от модели). Отверните крышку.

Тольк о перед первой мойкой:

заполните емкость для соли водой.

Заполните емкость солью

(ни в коем случае не

кладите моющее средство!) мин. 0,8 кг / макс. 1 кг

Наверните крышку. Уда лит е остатки соли вокруг крышки, если имеются. В крышку некоторых емкостей для соли встроен индикатор уровня (см. ниже описание проверки уровня).

Задание жесткости воды для постоянного обеспечения оптимальных результатов мойки

Первое использование машины

-2-

Индикатор указывает уровень ополаскивателя в дозаторе.

(зависит от модели)

Индикатор уровня ополаскивателя на панели управления Индикатор уровня ополаскивателя на дозаторе

Индикатор загорается, когда НЕОБХОДИМО ДОБАВИТЬ ОПОЛАСКИВАТЕЛЯ.

темный: OK. бесцветный: НЕОБХОДИМО ДОБАВИТЬ

Пользуйтесь только теми ополаскивателями, которые рекомендованы для посудомоечных машин. Если ополаскиватель случайно прольется,

немедленно

вытрите его. Это необходимо для предотвращения излишнего

пенообразования, которое может привести к неполадкам в работе машины.

Если на посуде остаются полосы: установите указатель дозатора на меньшую величину (1–3). Если посуда недостаточно высушена: установите указатель дозатора на большую величину (5–6). Сушка пластмассовой посуды затруднена, и установка более высокого уровня дозировки ополаскивателя не улучшает ситуацию с сушкой.

Моющие средства с ополаскивателем дают эффект только в программах с большой продолжительностью. При их использовании в коротких программах на посуде может оставаться моющее средство (в этом случае используйте порошковые моющие средства). Моющие средства с ополаскивателем имеют тенденцию к чрезмерному пенообразованию.

Повседневная эксплуатация

Добавление моющего средства –

Используйте только моющие средства, предназначенные исключительно

для посудомоечных машин, в соответствии с указаниями изготовителя.

Откройте крышку A (нажмите

соответствующую кнопку).

Заполняйте дозатор моющего средства только непосредственно перед пуском программы мойки.

Закройте крышку, нажав на

специальные выступы на ней.

При необходимости откройте крышку В (нажмите соответствующую кнопку).

Добавьте

ополаскивателя

до макс. отметки ~150 мл

Дозировка ополаскивателя может быть различной в зависимости от типа применяемого моющего средства. Чем меньше настройка, тем меньше дозировка ополаскивателя (заводская настройка: положение 4). Нажмите кнопку, чтобы открыть крышку В. С помощью монеты или другого подобного предмета установите указатель (стрелку) в нужное положение. После изменения настройки закройте крышку

Визуальный индикатор

Загрузите моющее средство:

таблетки / порошок / жидкое средство

в большое отделение.

Изучите рекомендации изготовителя, приведенные на упаковке моющего средства.

Используйте только одну таблетку на каждый цикл мойки, вкладывая ее только в дозатор моющего средства.

Возможно использование любых таблетированных моющих средств, но при применении таблеток типа “2 в 1” обязательно добавление соли.

Таблетки некоторых типов могут не полностью растворяться во время

коротких циклов (Быстрая мойка; Мойка хрупкой посуды; Мойка вручную); чтобы облегчить процесс растворения и мойки, поместите таблетку в нижнюю часть емкости.

Добавление ополаскивателя

(не требуется при использовании таблетированных моющих средств).

Регулировка дозировки ополаскивателя

Ежедневные проверки

-3-
