WHIRLPOOL ADN 221/1S User guide [en, fr, ro, it, de +6]

Instruction manual
Product Information Sheet

GB

Instructiuni de utilizare
Fisa cu informatii despre produs

RO

Instrukcja obsługi
Karta informacyjna produktu

PL

Návod na obsluhu
Informačný hárok o produkte

SK

Manuale d’istruzione
Scheda informativa sul prodotto

IT

Návod k instalaci a obsłużę
Informační list produktu

CZ

Betriebsanleitung

Produktdatenblatt

DE

Gebruiksaanwijzing
Productinformatieblad

NL

Manual de instrucciones

Hoja de información del producto

ES

Manual de instruções
Folha de informações do produto

PT

Mode d’emploi

Fiche d'information sur le produit

FR

ADN 221S
ADN 221 C
ADN 221/2
ADN 221





1





ADN 221 C



a

b c

2

GB

CAREFULLY READ THE INSTRUCTION MANUAL. If instructions are not followed, there is a
risk of injury, damage of the appliance and loss of the right to free warranty service.
The Manufacturer shall not be held liable for damage arising from the failure to observe
the instructions contained in this manual.
We recommend to keep the Instruction manual the whole time you have the appliance.
When you sell the appliance pass the Instruction manual to the new owner of the
appliance.

General information:

The appliance is a vertical beverage cooler with glass doors and with a fan and is designed
for storage of foodstuffs and for chilling of drinks and for a short-term storage of them.
This appliance is intended for commercial use!

THE MANUFACTURER GUARANTEES RELIABLE OPERATION OF THE REFRIGERATOR
WHEN THE AMBIENT TEMPERATURE IS +16 TO +32 DEGREES CELSIUS AND THE
RELATIVE AIR HUMIDITY NOT GREATER THAN 65 PER CENT.

SAFETY INSTRUCTIONS

General safety requirements:

– WARNING: Do not cover the ventilation holes at the top and on the sides of the

appliance.

– WARNING: Do not use any mechanical means or electrical devices to hasten the

thawing process when cleaning the freezer compartment.

– WARNING: Do not use electrical appliances inside the food storage

compartments of the appliance, unless they are of the type recommended by the
manufacturer.

– WARNING: When positioning the appliance, ensure the supply cord is not

trapped or damaged.

– WARNING: Do not locate multiple portable socket-outlets or portable power

supplies at the rear of the appliance.
WARNING: Disposal of the appliance should be according to national rules.

WARNING: risk of fire / flammable materials. Do not damage the
appliance refrigeration system. It contains the refrigerant gas R600a. If
the refrigeration system is damaged:

• Do not use any open flame.

• Avoid sparks ― do not turn on any electrical appliances or lighting fixtures.

• Immediately ventilate the room.

3

• Air the room in which the appliance is placed for a few minutes (the size of the

room for a product containing isobuthane / R600a must be at least 4 m3) to avoid
damage to the cooling system.

C-Pentane is used as blowing agent in theinsulation foam and it is a
flammable gas.

– This appliance is not designed for the storage of explosive substances such as

aerosol cans with a flammable propellant.

– It is prohibited to store petrol and other flammable liquids near the appliance.
– The appliance should be used only for storing foodstuffs
– Once the appliance is unpacked, make sure that it is complete, that the body

and the electrical cord aren’t damaged. It is forbidden to use a technically

damaged appliance.

– The appliance should only be connected to an earthed socket installed in

accordance with the regulations. Make sure that the supply voltage corresponds
with the voltage marked on the rating label. This product complies with all
binding CE labelling directives. The earthed electrical socket by which the
appliance is connected to the mains should be in an accessible place. It is a
legal requirement that the appliance is properly earthed. The manufacturer will
not be held liable for any damage or injury which may result from the failure to
fulfil this requirement.

– To avoid the exposure to danger, always have faulty cable be replaced only by

the manufacturer, by our customer service or by qualified person and with a
cable of the same type.

– Do not use adapters, multiple sockets and two-wire extension leads. If it is

necessary to use the extension lead, it must be equipped with a protection ring
and a single socket and must have a VDE/GS safety certificate.

– The frequency and power of the electricity supply must conform to the general

data parameters of the appliance as it is shown in the product label.

– When positioning the appliance, be careful that the electrical cord isn’t

squeezed in order to avoid its damage. Do not store heavy objects such as
cooling devices, furniture or other devices next the appliance in such a way that
they could squeeze and damage the electrical cord. This can cause a short
circuit and a fire.

– Make sure that the plug of the electrical cord is not squeezed by the back wall

of the appliance or otherwise damaged. A damaged plug can be the cause of a
fire!

4

– CAUTION! If the installed interior lighting diode (LED) lamp for the cooling

device is not functioning, contact the maintenance and repair representative for
replacements. LAMPS CAN BE REPLACED ONLY BY THE MAINTENANCE
AND REPAIR REPRESENTATIVE.

If the appliance is out of order and it is not possible to repair it by means of
given recommendations, unplug it, open the doors and call the service
expert. Only a service representative can remedy all technical or
construction faults

– If the appliance is unplugged (for cleaning, moving to another place, etc.), it

may be repeatedly switched on after 15 min.

– Pull the plug out from the mains socket before each maintenance activity. Do

not pull on the cord, but hold the body of the plug instead.

– The appliance should be used only for storing foodstuffs.
– This appliance is not designed for the storage of explosive substances such as

aerosol cans with a flammable propellant.

– It is prohibited to store petrol and other flammable liquids near the appliance.
– The appliance can’t be disposed of by burning.
– Do not place any switched on electrical devices on top of the appliance because

this may cause ignition of plastic parts.

– Do not place any dishes with liquids on top of the appliance and do not keep

flowers in vases or other liquid-filled vessels on the appliance. Do not lean on or
hang on the appliance doors and do not allow children to do this.

The appliance should be transported only in the vertical position.

THE MANUFACTURER WILL NOT BE RESPONSIBLE FOR ANY DAMAGE OF
THE APPLIANCE THAT RESULTS FROM NON-COMPLIANCE WITH THE
INSTRUCTIONS FOR TRANSPORTATION.

INSTALLATION AND OPERATING CONDITIONS

Positioning:

• This appliance can be installed in a dry, well ventilated indoor where the ambient temperature

corresponds to the climate class indicated on the rating plate of the appliance

WARNING! The appliance should not be operated in an unheated room or
porch. Place the appliance away from heat sources such as kitchen
stove/oven, radiators, or direct sunlight.
The rear wall of the appliance, in particular, the condenser and other
elements of the cooling system must not contact other elements, which may
damage them, (e.g. central heating pipes and the water supply pipes).

5

• Do not cover the ventilation holes at the top of the appliance – it must be a good air

1

Blower. Opening the door,
the blower switches off.

6

Adjustable height shelves

7

Thaw water channel cleaner

2

Thermostat knob

8

Advertising panel (ADN 221 C)

3

Blower switch

9

LED lighting

4

ON / OFF switch for light

10

Supply cord

5

Thermometer

11

Thaw water drip tray

circulation around the appliance. There should be a gap of at least 10 cm between the top of
the appliance body and any furniture that may be above it. If this requirement is not
followed, the appliance consumes more electrical energy and its compressor may overheat.

• If the appliance is placed in a corner, a gap of at least 3 cm must be left between the

appliance body and the wall. Overall space required for use of the refrigerator. Overall
dimensions for installation of the refrigerator - see page 1, fig. 2.

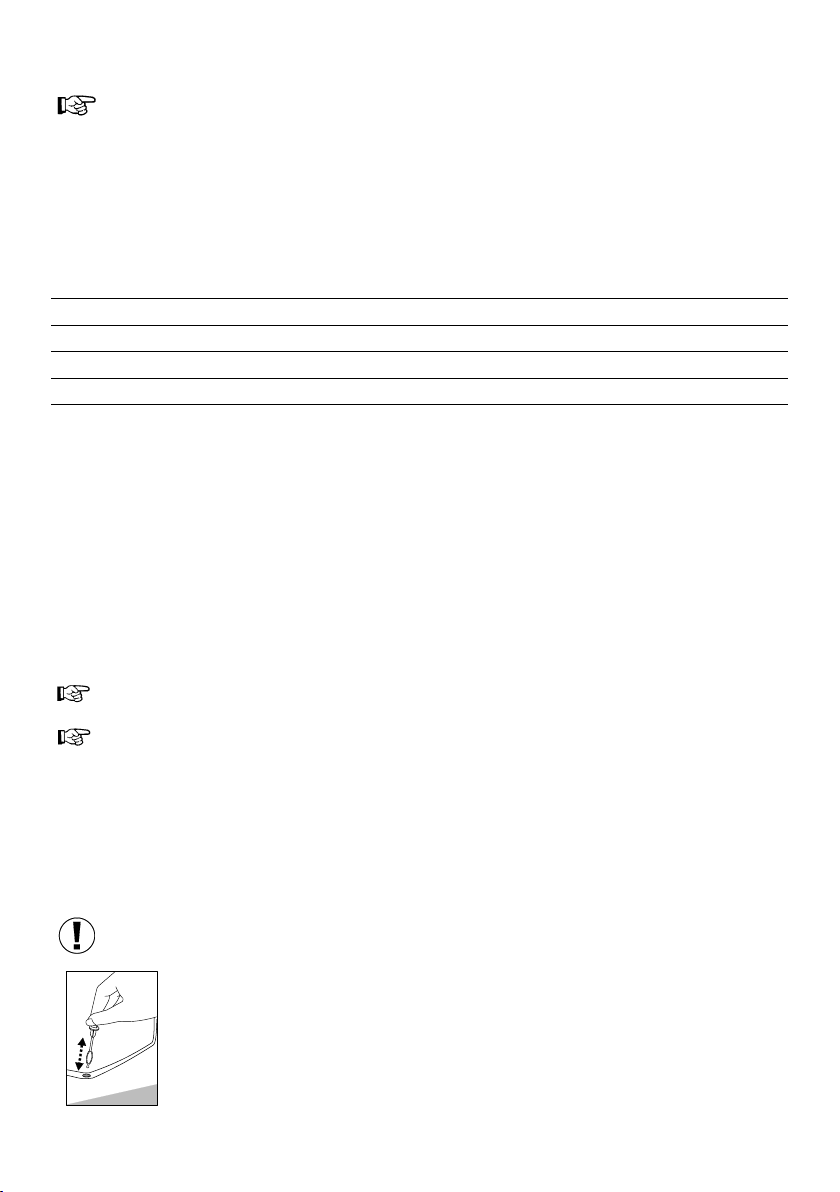

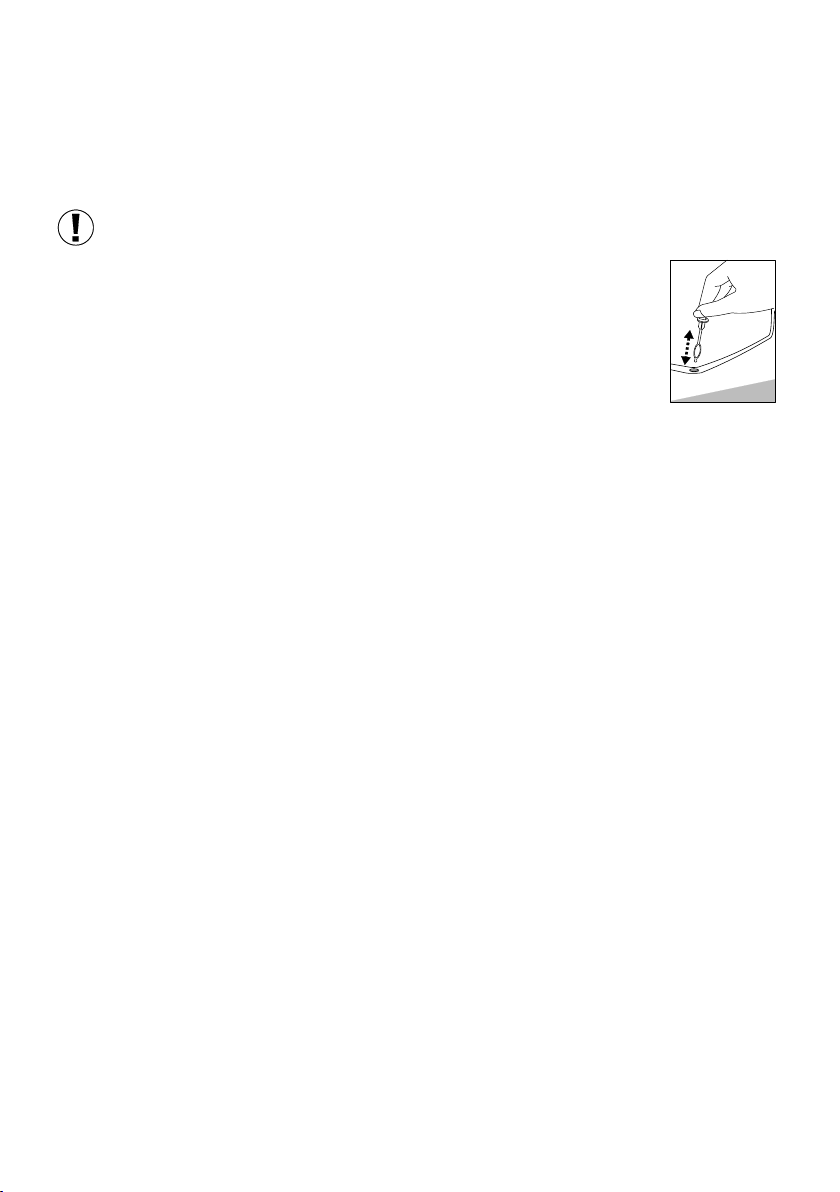

• The appliance must stand on a level surface and must not touch the wall. If necessary,

regulate the height of the appliance by adjusting the levelling feet: by turning them clockwise
– the front of the appliance rises, by turning them counter clockwise – it comes down. If the
appliance is tilted slightly backward – the doors will close by themselves.

Preparing the appliance for operation:

It is recommended to prepare the appliance for operation with a helper.

• The device must only be transported in its vertical position; do not tilt any more than 30°.

Remove boards of foamed polystyrene from the top and the bottom of the appliance. They are
intended for transportation only. Remove adhesive tapes and open the door. In case of moving
the appliance to another place, lift its front in such a way that its supports couldn’t touch the
floor.

Take out the plug with the supply cord 10 from the water tray 11 (see page 1, fig. 1)
which is placed under a compressor (this is intended for transportation only. When the

appliance is running, the cord can’t be in the tray. The appliance should not be
connected to the mains until all packing and transport materials aren’t removed.

• Take out two supports 1 from a bag and screw them by screws 2 into marked places at the

back of a appliance (see page 2, fig. 6a).

• Take out the cover 1 from the bag and insert the cover into the grid 2 placed under the door

(see page 2, fig. 6b).

• It is permissible the conversion of the shelf 2. Maximum conversion of the shelves is obtained

by lowering front holders 1 by five step (see page 2, fig. 6c).

• Once the unit has been positioned, wait for about 30 minutes before it is connected to the

mains.

If the device has been tilted more than 30° during transport, allow it

to stand in an upright position for at least 4 hours before it is
connected to the mains. If this is not done, the appliance compressor may

fail.

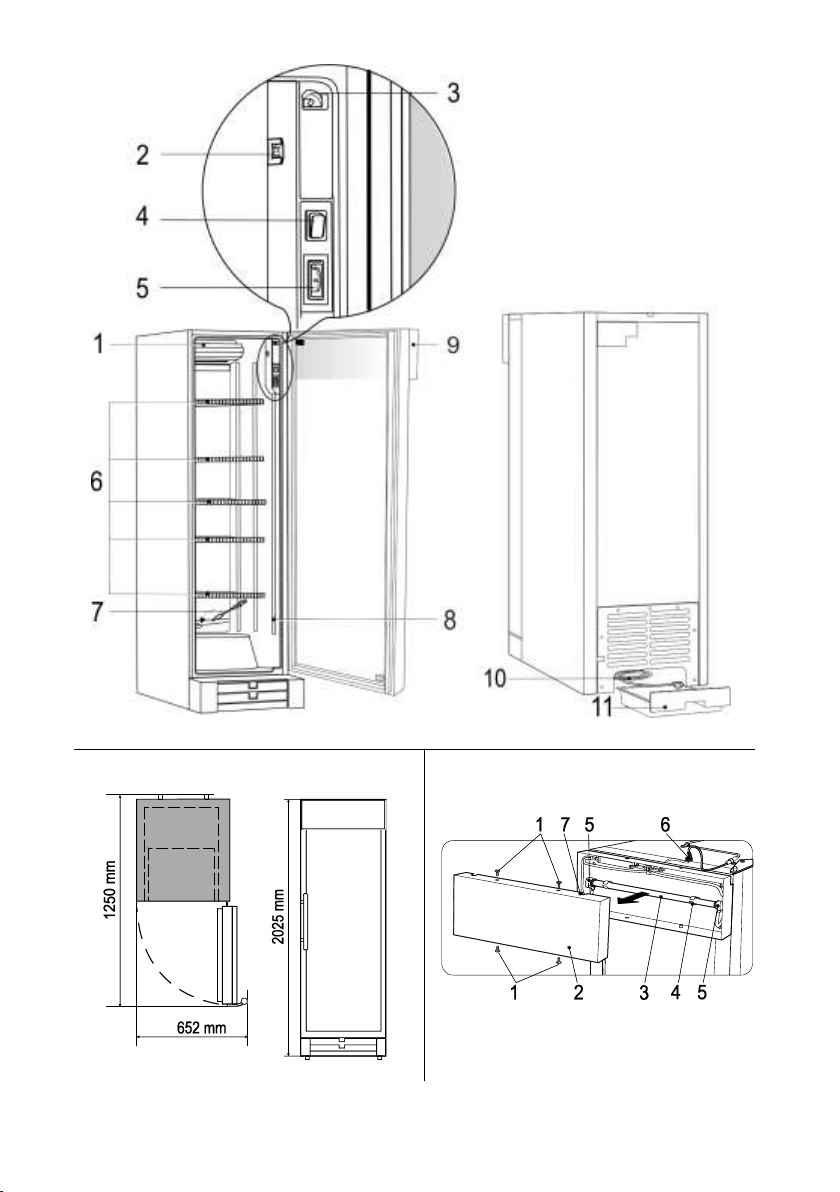

THE APPLIANCE BASIC PARTS (see page 1. fig. 1)

6

TEMPERATURE REGULATION

The temperature in the device compartment is controlled using the thermostat knob 2 (see
page 1, fig. 1) by turning it to one side or the other. The temperature indication in digits is
shown beside the thermostat knob. The numbers “0, 1, 2, 3, 4, 5” do not mean a specific
temperatures.

The temperature is regulated on the scale of five digits.

0 = Compressor is switched off WARNING! Electric current is not switched off.
1 = highest temperature (lowest cooling)
5 = lowest temperature (highest cooling)

THE TEMPERATURE IN THE DEVICE COMPARTMENT MAY VARY DEPENDING ON
AMBIENT TEMPERATURE, THE AMOUNT OF FOODSTUFFS, THE TEMPERATURE OF THE
FOODSTUFFS, AND HOW OFTEN THE APPLIANCE DOORS ARE OPENED AND CLOSED.

If a room is cool, the appliance cools less. The temperature in the appliance may
therefore rise. Use the thermostat wheel to set a lower temperature.

DEFROSTING, CLEANING AND CARE

THE DEVICE COMPARTMENT DEFROSTS AUTOMATICALLY. Drops of ice that form on the back
wall of the device compartment thaw during the time the compressor is not working and the
thaw water runs down the thaw water runoff channel to the tray on top of the compressor,
where it evaporates.

REGULARLY CLEAN THE APPLIANCE.

Remember that when cleaning the appliance you must disconnect the
appliance from the electrical energy supply socket by pulling the plug out of
the electricity outlet.

• Protect the appliance inner surfaces and plastic parts from fats, acids and sauces. In case of

accidental spills – immediately clean with warm soapy water or dishwashing detergent. Wipe
dry.

• Regularly clean the hermetic gaskets of the doors. Wipe dry.

• Regularly clean the thaw water channel space with a special cleaner 7 for that purpose (Fig. 1).

• At least once a year clean dust away from the back part of the appliance body and the

compressor. A soft brush, electrostatic cloth or vacuum cleaner may be used for cleaning.

• DO NOT use detergents containing abrasive particles, acid, alcohol or benzene for cleaning

the appliance inner and outer surfaces. DO NOT use for cleaning cloths or sponges that have
coarse surfaces intended for scrubbing. Outer of the doors – glass – clean with agents
intended for glass cleaning.

• If the appliance is to be left switched off for an extended period, leave its doors open.

CHANGING THE OPENING DIRECTION OF THE DOORS

It is recommended that changing the opening direction of the doors should be done with a
helper. You will need two spanners No. 8 and No. 10 and a Philips head screwdriver.

When changing the opening direction of the doors, YOU CAN NOT lay the appliance horizontally.
Do the actions below in the order they are listed (see page 3, fig. 5):

WARNING! Turn off the appliance and pull the plug out of the electricity supply
socket.

1. In the back part unscrew four screws 21, remove the cover 22 and disconnect the supply

plug 23 of the connection cable;

2. Unscrew four fixing screws 3 of the promotional shield and remove the promotional shield;

7

3. Unscrew three fixing screws 6 of the upper door hanging bracket 7 and remove the

bracket together with the axle 10;

4. Raising upwards, remove the door 11;

5. Unscrew fixing screws 14 of the bottom grid 19 and remove the grid by unlinking grid hooks

from the cabinet. The lock cam 17 must be in a horizontal position;

6. Remove the cover 18 on the left of the grid to the opposite side;

7. Unscrew four fixing screws 16 of the bottom door bracket 15 and two fixing screws 16 of

door holding bracket 20. Remove brackets together with screws and washers.

8. Screw the axle 13 of the bottom door bracket into another threaded hole symmetrically to a

present position;

9. Screw brackets 15 and 20 counterchanging them;

10. Reverse the door by 180° and drill four holes (ø 2,8 +0,1) mm for fixing of the promotional

shield; Hang the door on the left side;

11. Turn the bracket 7 by 180° (before that unscrewing the axle 10 with the spring washer),

screw the axle to the opposite bracket side;

12. Fix the bracket 7 to opposite cabinet side symmetrically to initial position;

13. Put connection wires together with holders to another side of the cabinet, fix them and

connect the connection cable of the promotional shield.

OPERATION PROBLEMS AND THEIR SOLUTIONS. What if …

• The appliance is plugged in to the mains but it does not work. Check if your house

electricity supply installations are in order. Check if the plug is correctly inserted into the
electricity supply socket.

• The noise has become louder. Check if the appliance is standing stable, on a level place.

To make it level, regulate the front feet. Check if the appliance is not touching any furniture
and if no part of the refrigeration system at the back part of the appliance body is touching
the wall. Pull the appliance away from any furniture or walls. Check if the cause of increased

noise isn’t due to bottles, cans in the appliance that might be touching each other.

• Water has appeared at the bottom of the refrigerator compartment. Check whether

a thaw water channel space isn’t blocked. Clean the thaw water channel space with a cleaner

intended for that purpose.

• When the appliance door is opened, the rubber sealing gasket pulls out. The gasket

is smeared with sticky foodstuffs (fat, syrup). Clean the sealing gasket and the groove for it
with warm water containing soap or dishwashing detergent and wipe dry. Put the rubber
sealing gasket back into the place.

• High temperature in appliance, the compressor operation pauses are short.

Ascertain whether the appliance door/doors are shutting tightly, whether the door wasn’t kept

open longer than necessary when taking out or putting in foodstuffs or whether a large
amount of warm food was placed in the appliance.

• The top of the appliance has condensation on it. The ambient relative air humidity is

above 65 %. Ventilate the room where the appliance stands and if possible remove the
cause of the humidity.

ENVIRONMENTAL PROTECTION INFORMATION

If the appliance is no longer in use, cut the connecting cable off the used equipment
before its scrapping. Also, remove the appliance lock or render it useless so that the
appliance presents no danger to children while being stored for di- sposal. This

appliance is marked with a symbol of the crossed out waste container in conformance
with the European Directive 2002/96/EC. Such marking informs that the equipment may not be
kept together with other waste coming from the household after the period of its use. The user

8

is obliged to dispose of the appliance at the waste collection point. The local waste collection

Product Information Sheet
COMMISSION DELEGATED REGULATION (EU) 2019/2018

Supplier's name or trademark: Whirlpool

Model identifier:

ADN 221S

ADN 221/2

ADN 221

ADN 221 C

Type of refrigerating appliance with a direct sales function: Beverage coolers

Cabinet family code

K4

K4

Product specific parameters

Gross volume , L

455

455

Ambient conditions for which the
appliance is suitable:

Warmest temperature (°C)

+32

+32

Relative humidity (%)

65

65

General product parameters:

Annual energy consumption (kWh/a)

897.00

897.00

EEI

49.5

49.5

Energy efficiency class

D

D

Recommended temperature(s) for
optimised food storage (°C)

+5

+5

Light source parameters:

Type of light source

Lighting technology used: LED

Energy efficiency class

D

D

Dimensions (H x W x D), cm

202,5

x 60 x

68,5

202,5

x 60 x 73

Electrical Data

See in the product label

points, shops and communal units form an appropriate system enabling the disposal of the
equipment.
Handling the used electrical and electronic equipment properly contributes to the avoidance of
consequences harmful to the human health and natural environment, resulting from the
presence of hazardous substances and improper storage and processing of such equipment.

WARRANTY SERVICE

IF YOUR APPLIANCE IS NOT WORKING PROPERLY, ASCERTAIN WHETHER YOU CAN REMEDY
THE CAUSE OF THE FAULTY FUNCTIONING OF THE APPLIANCE YOURSELF. If you cannot
solve the problem yourself, contact the nearest refrigerator service representative by telephone
or in writing. When making contact necessarily indicate the refrigerator model and number.
You will find this data on the product label, which is glued to the wall of the refrigerator
compartment.

9

RO

CITIŢI CU ATENŢIE MANUALUL DE INSTRUCŢIUNI. Dacă instrucţiunile nu sunt
urmate, există riscul producerii de accidente, defecţiuni la aparatură şi pierderea
dreptului de service gratuit ce intră în condiţiile de garanţie. Recomandăm
păstrarea manualului de instrucţiuni atâta timp cât deţineţi aparatul. La vânzarea
aparatului, înmânaţi manualul de instrucţiuni noului proprietar.

Informaţii generale:

Acest aparat este o vitrină frigorifică cu uşi de sticlă, destinată răcirii, expunerii şi
depozitării produselor alimentare şi băuturilor. Acest aparat este de uz

comercial!

PRODUCĂTORUL GARANTEAZĂ FIABILITATEA VITRINEI FRIGORIFICE ÎN
CONDIŢIILE ÎN CARE TEMPERATURA AMBIANTĂ ESTE DE +16 PÂNĂ LA +32
GRADE CELSIUS IAR UNMIDITATEA RELATIVĂ A AERULUI NU DEPĂŞEŞTE 65 LA
SUTĂ.

INSTRUCŢIUNI DE SIGURANŢĂ

– AVERTISMENT: Asiguraţi-vă că toate orificiile de ventilaţie din interiorul sau

exteriorul aparatului nu sunt astupate sau blocate.

– AVERTISMENT: Nu folosiţi aparate electrice în interiorul compartimentelor de

depozitare a alimentelor decât dacă acestea sunt din clasa recomandată de
producător.

– AVERTISMENT: Atunci când pozitionati aparatul, asiguraţi-vă că nu prindeţi şi

nu deteriorati cablul de alimentare.

– AVERTISMENT: Nu amplasaţi mai multe prizeportabile sau surse de alimentare

cu energie electrică portabile în partea din spate a aparatului.

– AVERTISMENT: Cablul de alimentare electrică trebuie să rămână sub nivelul

ştecherului.

AVERTISMENT: Nu deterioraţi sistemul frigorific al aparatului. Conţine
agent refrigerant R600a. Dacă sistemul frigorific este defect:

• Nu folosiţi foc deschis.

• Evitaţi scânteile – nu porniţi nici un aparat electric sau instalaţii de iluminat.

• Aerisiţi imediat încăperea: în cazul defectării sistemului de răcire, încăperea (a

cărei volum minim trebuie să fie de 4 m³ pentru utilajul cu izobutan/R600a)
trebuie ventilată timp de câteva minute Aparatul va fi folosit doar pentru
îngheţarea sau stocarea alimentelor.

10

C-pentan este utilizat ca agent deexpandare la fabricarea spumei
izolatoareşi este un gaz inflamabil.

– După dezambalarea aparatului, asiguraţi-vă că acesta este complet şi că

prelungitorul şi carcasa nu sunt defecte.

– Este interzisă utilizarea unui aparat defect din punct de vedere tehnic.
– Nu permiteţi copiilor să de joace cu aparatul sau sa-l scoată din/bage în priză.

Nu permiteţi copiilor să se joace cu ambalajul aparatului. Acest aparat poate fi
utilizat de copii cu vârsta de cel puţin 8 ani şi de persoane cu handicap fizic,
senzorial sau mintal sau fără experienţă şi cunoştinţe dacă aceştia au fost
supravegheaţi sau dacă li s-a arătat mai întâi modul de utilizare al aparatului
într-un mod sigur şi aceştia înţeleg pericolele implicate.

– Aparatul va fi conectat la o priză cu împământare. Priza de curent electric

împământată, prin intermediul căreia aparatul este racordat la reţeaua de
alimentare, trebuie să se afle într-un loc accesibil.

– Dacă aparatul este furnizat împreună cu un cablu special de alimentare, acesta

poate fi înlocuit doar cu acelaşi cablu de alimentare furnizat de către
producător.

– Pentru eliminarea pericolelor, cordoanele de alimentare deteriorate trebuie

înlocuite doar de către producător, de un tehnician de întreţinere sau de
persoane cu calificare echivalentă.

– Nu se vor folosi branşamente de adaptare, prize multiple (distribuitori), pre-

lungitori cu două fire. În caz de nevoie de folosire de a unui prelungitor, se va
utiliza prelungitorul cu inel de protecţie, cu priză unică şi atestat de securitate

VDE/GS.

– Frecvenţa şi puterea energiei electrice furnizate trebuie să respecte parametri

de date generale ale aparatului, după cum reiese din eticheta produsului.

– Pentru a evita defecţiunile la amplasarea aparatului aveţi grijă să nu îndoiţi

cablul. Nu depozitaţi obiecte grele cum ar fi dispozitive de răcire, mobilă sau

electrocasnice lângă aparat astfel încât acestea să poată îndoi sau avaria
cablul de alimentare. Aceasta poate cauza un scurtcircuit sau un incendiu.

– Asiguraţi-vă ca fişa cablului nu este prinsă de partea posterioară a aparatului

sau nu este deteriorată. Fişele defecte pot cauza incendii!

– ATENTIE! Dacă nu merge lampa cu diode (LED) montata în dispozitivul de

refrigerare pentru iluminarea interiorului sau panoului publicitar, contactați
reprezentantul pentru întreținerea tehnică și reparare, pentru a fi
schimbata. LĂMPILE POT FI SCHIMBATE NUMAI DE REPREZENTANTUL
PENTRU ÎNTREŢINEREA TEHNICĂ ȘI REPARARE.

11

– Dacă aparatul este scos din priză (pentru curăţare, mutare în alt loc etc.), el

poate fi pornit în mod repetat după 15 minute.

– Înainte de efectuarea oricărei lucrări de întreţinere se scoate ştecherul din priza

de alimentare. Nu trageţi de cablul de alimentare pentru a scoate din priză
aparatul. Trageţi întotdeauna de ştecher.

– Aparatul va fi folosit doar pentru stocarea alimentelor.
– Acest aparat nu este destinat depozitării substanţelor inflamabile, cum ar fi

flacoanele cu aerosoli, cu agent de propulsare inflamabil. Este interzisă
depozitarea benzinei şi a altor lichide inflamabile în vecinătatea aparatului.

– Aparatul nu poate fi distrus prin ardere.
– Nu puneţi niciun dispozitiv electric pornit pe aparat (cum ar fi cuptoare cu

microunde, uscătoare de păr, fier de călcat, fierbător electric sau alte dispozitive

electrice) deoarece acestea pot cauza arderea componentelor din plastic.

– Nu vă urcaţi sau nu vă aşezaţi pe aparat, nu vă sprijiniţi de uşile aparatului şi nu

permiteţi copiilor să facă toate acestea.

Dacă aparatul este defect şi nu este posibilă repararea lui după
recomandările primite, scoateţi-l din priză, deschideţi uşile şi chemaţi un
specialist de întreţinere. Doar un agent de întreţinere poate repara toate
defecţiunile tehnice şi de montaj.

Aparatul se transportă doar în poziţie verticală! Producătorul nu îşi asumă
nici un fel de răspundere dacă apar defecţiuni la aparat cauzate de nerespectarea
instrucţiunilor de transport.

POZIŢIONARE, RACORDAREA LA REŢEAUA DE

ALIMENTARE

Poziţionare:

• Acest aparat poate fi instalat la interior într-un loc uscat şi bine ventilat în care temperatura

ambiantă corespunde cu clasa climatică indicată pe plăcuţa cu datele tehnice ale aparatului.

ATENŢIE! Aparatul nu trebuie pus în funcţiune într-o încăpere neîncălzită
sau în balcon. Amplasaţi aparatul departe de surse de căldură cum ar fi

sobe/cuptoare, radiatoare sau departe de razele soarelui. Aparatul nu

trebuie să atingă nicio conductă de încălzire, gaz sau de alimentare cu apă,

sau orice alte aparate electrice.

Aparatul nu trebuie pus în funcţiune într-o încăpere neîncălzită sau în
balcon. Amplasaţi aparatul departe de surse de căldură cum ar fi

sobe/cuptoare, radiatoare sau departe de razele soarelui. Aparatul nu

trebuie să atingă nicio conductă de încălzire, gaz sau de alimentare cu apă,

sau orice alte aparate electrice.

12

• Nu acoperiţi gurile de aerisire din partea superioară a aparatului - trebuie să existe o bună

1

Suflanta. Prin deschiderea uşii
suflanta se opreşte.

6

Rafturi cu înălţime reglabilă

7

Canal de scurgere a apei de dezgheţ

2

Butonul termostatului

8

Ecranul publicitar (ADN 221 C)

3

Butonul suflantei

9

Plafonului a lămpii cu diod (LED)

4

Comutator (PORNIT / OPRIT) al
luminii

10

Cordon de alimentare

5

Termometru

11

Tavă de scurgere a apei de dezgheţ

circulaţie a aerului în jurul lui. Între partea superioară a carcasei aparatului şi mobilierul ce
poate fi suspendat deasupra, trebuie să existe o distanţă de cel puţin 10 cm. Dacă această
cerinţă nu este respectată, aparatul va consuma mai multă energie electrică şi compresorul se
poate supraîncălzi.

• Dacă aparatul este instalat într-un colţ, între acesta şi perete trebuie lăsat un spaţiu liber de

cel puţin 3 cm. Spaţiul total necesar vitrinei frigorifice. Dimensiunile de gabarit
necesare instalării vitrinei frigorifice (vezi pagina 1, fig. 2).

• Aparatul trebuie să stea pe o suprafaţă plană şi să nu atingă peretele. Dacă este necesar

reglaţi înălţimea aparatului prin reglarea picioarelor învârtindu-le în sensul acelor de ceas ­partea superioară a aparatului se ridică, iar învârtindu-le în sens opus acelor de ceas ­coboară. Dacă aparatul este înclinat către spate – uşile se vor închide singure.

Pregătirea aparatului pentru punerea în funcţiune:

Se recomandă ca pregătirea pentru punerea în funcţiune a aparatului să se facă împreună cu un

ajutor.

• Dispozitivul trebuie transportat numai în poziție verticală; do nu înclinați mai mult de 30°.

Se îndepărtează foile de polistiren expandat de la partea superioară şi inferioară a aparatului.
Acestea sunt folosite doar în timpul transportului. Se îndepărtează benzile de lipit şi se deschide
uşa. În cazul în care se schimbă locul în care este amplasat aparatul, partea din faţă a acestuia
trebuie ridicată astfel încât suporturile să nu atingă podeaua.

Se ia cordonul de alimentare 10 cu ştecherul din tava de apă 11 (fig. 1) care se găseşte
sub compresor (este pus acolo doar pe durata transportului). Atunci când aparatul

funcţionează cordonul nu poate să se afle în tavă. Aparatul nu se va racorda la
reţeaua de alimentare cu electricitate decât după îndepărtarea elementelor de
împachetare şi transport.

• Se iau din pungă cele două suporturi 1 şi se fixează cu şuruburile 2 în locurile marcate din

spatele aparatului (vezi pagina 2, fig. 6a).

• Se scoate capacul 1 din pungă şi se introduce în grătarul 2 de sub uşă (vezi pagina 2, fig. 6b).

• Se poate şi schimba poziţia raftului 2. Schimbare cea mai amplă a poziţiei rafturilor se poate

obţine prin coborârea suporturilor 1 cu cinci trepte (vezi pagina 2, fig. 6c).

• Odată ce dispozitivul a fost poziționat, așteptați aproximativ 30 minute înainte să fie

conectat la rețea.

Dacă dispozitivul a fost înclinat mai mult de 30 ° în timpul transportului,
lăsați-l să stea în poziție verticală timp de cel puțin 4 ore înainte de a fi
conectat la rețea. Aceasta pentru a permite uleiului să curgă înapoi în compresor.

Nerespectarea acestei instrucţiuni poate duce la defectarea compresorului.

DESCRIEREA APARATULUI, COMPONENTE DE BAZĂ

vezi pagina 1, Fig. 1

13

REGLAREA TEMPERATURII

În compartimentul frigider temperatura este reglată prin rotirea discului termostatului 2 (vezi
fig.1) în ambele direcţii. La introducerea ştecherului aparatului în priză şi la setarea butonului
termostatului 2 în orice poziţie cu excepţia poziţiei „0”, aparatul începe să răcească (pornesc
compresorul şi suflanta). Prin răsucirea butonului termostatului în sensul acelor de ceasornic

temperatura din interiorul acestuia scade. Numărul „0, 1, 2, 3, 4” nu înseamnă temperaturi
specifice.

Temperatura este reglată pe o scală cu cinci trepte.

0 = Compresorul este oprit! ATENŢIE! Curentul electric nu este oprit.
1 = temperatura cea mai ridicată (răcirea cea mai slabă)
5 = temperatura cea mai scăzută (răcirea cea mai puternică)

TEMPERATURA DIN COMPARTIMENTUL FRIGIDER POATE VARIA ÎN FUNCŢIE DE

TEMPERATURA DIN EXTERIOR, CANTITATEA ALIMENTELOR, TEMPERATURA

ALIMENTELOR ŞI CÂT DE DES AU FOST ÎNCHISE ŞI DESCHISE UŞILE APARATULUI.

DACĂ ÎNCĂPEREA ESTE RĂCOROASĂ, APARATUL VA RĂCI MAI PUŢIN. Altfel,
temperatura in interiorul aparatului poate creşte. Folosiţi discul termostatului pentru a
regla o temperatură mai scăzută.

DEZGHEŢAREA. CURĂŢAREA ŞI ÎNTREŢINEREA

COMPARTIMENTUL FRIGIDER SE DEZGHEAŢĂ AUTOMAT. Gheaţa care se depune în partea din
spate a compartimentului refrigeratorului se topeşte atunci când compresorul nu funcţionează,
apa rezultată scurgându-se prin canalul special pentru aceasta în tava situată sub compresor, de
unde se evaporă.

CURĂŢAŢI APARATUL LA INTERVALE REGULATE.

Reţineţi că înainte de curăţarea trebuie să deconectaţi aparatul de la sursa de
alimentare cu energie electrică prin scoaterea fişei din priză.

• Feriţi suprafaţa interioară a aparatului şi componentele de plastic de grăsimi,

acizi şi sosuri. În caz de vărsare neintenţionată - curăţaţi imediat cu apă
caldă cu săpun sau detergent de spălat vase. Ştergeţi cu o cârpă uscată.

• Curăţaţi la intervale regulate garniturile de etanşare ale uşilor. Ştergeţi cu o

cârpă uscată.

• Curăţaţi la intervale regulate spaţiul canalului pentru apa rezultată din

dezgheţare 7 (vezi Fig.1) cu un detergent special pentru astfel de curăţare.

• Cel puţin o dată pe an, ştergeţi praful de pe partea din spate a carcasei aparatului şi

compresor. La curăţare se poate folosi o perie moale, o ţesătură electrostatică sau un

aspirator.

• NU FOLOSIŢI cârpe sau bureţi care au suprafeţe speciale pentru frecare. Partea exterioară a

uşilor – din sticlă – se curăţă cu agenţi de curăţare speciali pentru sticlă.

• Dacă aparatul va fi oprit pentru o perioadă mai lungă, lăsaţi-i uşile deschise.

MODIFICAREA SENSULUI DE DESCHIDERE A UŞILOR

Se recomandă ca modificarea sensului de deschidere a uşilor să se facă doar cu ajutorul unei a
doua persoane. Sunt necesare două chei nr. 8 şi nr. 10 şi o şurubelniţă în cruce.
La modificarea modificarea sensului de deschidere a uşilor aparatul NU TREBUIE culcat pe
orizontală.
Operaţiile de mai jos trebuie executate în ordinea descrisă (vezi pagina 3, fig. 5):

AVERTISMENT! Se opreşte aparatul şi se scoate ştecherul din priză.

14

1. Se desfac cele patru şuruburi 2 ale panoului publicitar 1 şi se scoate panoul;

2. Se desfac cele două şuruburi 4 de la suporturile 5 ale cordonului de alimentare a panoului,

din partea din faţă;

3. În partea din spate se desfac cele patru şuruburi 21, se scoate capacul 22 şi se

deconectează ştecherul 23 al cordonului de alimentare;

4. Se desfac cele patru şuruburi 3 ale panoului publicitar şi se scoate panoul publicitar;

5. Se desfac cele trei şuruburi 6 ale balamalei 7 a uşii superioare şi se scoate balamaua şi

bolţul 10; Se scoate uşa 11 ridicând-o în sus;

6. Se desfac şuruburile 14 ale grătarului inferior 19 şi se scoate grătarul desprinzând cârligele

care îl prind de dulap. Cama de blocare 17 trebuie să fie în poziţie orizontală;

7. Se scoate capacul 18 de la capacul din stânga, trăgându-l în direcţia opusă;

8. Se desfac cele patru şuruburi 16 ale balamalei 15 a uşii inferioare şi cele două şuruburi 16

ale balamalei 20. Se scot balamalele cu tot cu şuruburi şi şaibe.

9. Se înşurubează bolţul 13 al balamalei uşii inferioare în cealaltă gaură filetată situată simetric

faţă de poziţia anterioară;

10. Se prind în şuruburi balamalele 15 şi 20, schimbându-le poziţiile între ele;

11. Se întoarce uşa cu 180° şi se dau patru găuri cu (ø 2,8 +0,1) mm pentru prinderea panoului

publicitar; Se prinde uşa în partea stângă;

12. Balamaua 7 se răsuceşte cu 180° (mai înainte se scoate bolţul 10 şi şaiba Grower), apoi se

înşurubează bolţul în balamaua din partea opusă;

13. Se fixează balamaua 7 în partea opusă a dulapului, simetric faţă de poziţia iniţială;

14. Se prinde grătarul inferior în şuruburi şi se fixează panoul publicitar pe uşă;

15. Cablurile de conexiune şi suporturile acestora se montează în partea cealaltă a dulapului, se

fixează şi se conectează cordonul panoului publicitar.

PROBLEME DE FUNCŢIONARE ŞI SOLUŢIILE ACESTORA

• Aparatul este conectat la reţeaua de alimentare, dar nu funcţionează. Asiguraţi-vă

că instalaţiile de alimentare la sursa de curent electric funcţionează. Asiguraţi-vă ca fişa să fie
corect introdusă în priză.

• Zgomotul se intensifică. Asiguraţi-vă ca aparatul să aibă o poziţie stabilă şi să stea pe o

suprafaţă netedă. Pentru aducerea la nivel, reglaţi piciorul din faţă. Asiguraţi-vă că aparatul
nu atinge nicio piesă de mobilier, şi că nicio parte a sistemului frigorific din spatele carcasei
aparatului nu atinge peretele. Îndepărtaţi aparatul de orice piesă de mobilier sau de perete.
Verificaţi dacă zgomotul nu s-a intensificat din cauza unor sticle, conserve sau vase din aparat

care se pot atinge unele de altele.

• La baza compartimentului frigiderului este apă. Verificaţi dacă nu e blocat vreun spaţiu

al canalului pentru evacuarea apei rezultată din dezgheţare. Curăţaţi spaţiul canalului pentru
apă cu un detergent special.

• Sub aparat este apă. Tava de colectare a apei dezgheţate a alunecat de pe compresor.

Puneţi tava pe compresor.

• Când uşa aparatului se deschide, iese garnitura de etanşare din cauciuc. Garnitura

este murdară cu alimente lipicioase (grăsimi, siropuri). Curăţaţi garnitura de etanşare şi
ghidajul acesteia cu apă caldă şi săpun sau detergent de vase şi apoi ştergeţi cu o cârpă
uscată. Montaţi înapoi garnitura de etanşare de cauciuc.

• O temperatură ridicată în frigider indică faptul că compresorul funcţionează

pentru perioade lungi sau neîntrerupt. Verificaţi dacă uşa aparatului se închide bine,
dacă uşa nu a fost deschisă mai mult decât necesar sau dacă în aparat a fost introdusă o

cantitate mare de alimente calde.

• Partea de sus a aparatului are condens. Umiditatea relativă a mediului ambiental este

peste 65 %. Aerisiţi încăperea în care se află aparatul, şi, dacă este posibil, înlăturaţi cauza
umidităţii.

15

INFORMAŢII PRIVIND PROTECŢIA MEDIULUI

Fisa cu informatii despre produs
REGULAMENTUL DELEGAT (UE) 2019/2018

Numele sau marca furnizorului: Whirlpool

Identificator model:

ADN 221S

ADN 221/2

ADN 221

ADN 221 C

Aparat frigorific cu funcție de vânzare directă : Răcitoare de băuturi

Codul familiei cabinetului

K4

K4

Parametri specifici produsului

Volum brut total, L

455

455

Condițiile ambientale pentru care

aparatul este potrivit:

Cea mai caldă temperatură (°C)

+32

+32

Umiditate relativă (%)

65

65

Parametrii generali ai produsului:

Consumul de energie (kWh/an)

897.00

897.00

EEI Indicele de eficiență energetică

49.5

49.5

Clasa de eficiență energetică

D

D

Recomandat temperatura pentru
depozitare optimizată a alimentelor(°C)

+5

+5

Parametrii sursei de lumină :

Tipul sursei de lumină

Tehnologia de iluminat folosită: LED

Clasa de eficiență energetică

D

D

Dimensiuni, cm

202,5

x 60 x

68,5

202,5

x 60 x 73

Date electrice

Vezi informaţii pe eticheta produsului

Acest simbol indică faptul că aparatul, odată ce nu mai este folosit, nu poate fi distrus
împreună cu alte deşeuri menajere. Este necesară colectarea şi distrugerea separată a

mari dimensiuni de colectare a gunoiului. Toate informaţiile privind locul de depozitare în siguranţă a
aparatelor scoase din uz pot fi obţinute de la autorităţi, de la magazinul de unde s-a achiziţionat
aparatul sau de la reprezentanţii producătorului.Dacă vă hotărâţi să distrugeţi aparatul, faceţi
imposibilă folosirea sa ulterioară pentru a evita orice posibil accident. Deconectaţi aparatul de la
reţeaua electrică şi apoi, tăiaţi cablul de alimentare. Rupeţi garnitura de etanşare. Distrugeţi
încuietorile de pe uşă, dacă există.

Nu demontaţi aparatul în lipsa unui specialist. Apelaţi la o firmă de reciclare.

acestuia, de exemplu în containere având marcaje speciale cu acest simbol din zonele de

SERVICE GARANŢIE

Dacă aparatul este defect, verificaţi dacă dumneavoastră înşivă puteţi să remediaţi funcţionarea
defectuoasă a aparatului. Dacă nu reuşiţi să rezolvaţi problema, apelaţi, telefonic sau în scris, la cel
mai apropiat service de frigidere. La contactarea acestora, menţionaţi modelul frigiderului şi numărul.
Veţi găsi aceste informaţii pe eticheta produsului care este lipită pe peretele din dreapta al

compartimentului aparatul.

16

PL

PROSIMY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ UŻYTKOWANIA. W przypadku
nieprzestrzegania zaleceń zawartych w instrukcji istnieje niebezpieczeństwo skaleczenia
się, uszkodzenia urządzenia oraz utraty prawa do bezpłatnego serwisu gwarancyjnego.
Producent nie ponosi odpowiedzialności za szkody wynikłe z nieprzestrzegania zasad

umieszczonych w niniejszej instrukcji.

Instrukcję należy zachować przez cały okres użytkowania urządzenia chłodniczego. W
przypadku sprzedaży urządzenia nowemu właścicielowi należy przekazać także instrukcję.

Dane ogólne:

Instrukcja dotyczy pionowej witryny chłodniczej z drzwiami szklanymi, przeznaczonej do
chłodzenia, eksponowania i przechowywania żywności oraz napojów. Te przyrządy

chłodnicze jest przeznaczony dla komercyjnego korzystania!

Producent gwarantuje niezawodną pracę urządzenia w temperaturze otoczenia od +16 do
+32 °c oraz przy wilgotności względnej do 65 procent.

ŚRODKI OSTROŻNOŚCI

 OSTRZEŻENIE: Nie zakrywać otworów wentylacyjnych znajdujących w górnej

części i po bokach chłodziarki.

 OSTRZEŻENIE: W przedziałach urządzenia przeznaczonych do

przechowywania żywności nie należy umieszczać urządzeń elektrycznych,
chyba, że należą do typu zalecanego przez producenta.

 OSTRZEŻENIE! Nie używać urządzeń mechanicznych ani środków innych niż

zalecane przez producenta, żeby przyspieszyć proces odszraniana.

 OSTRZEŻENIE: Nie umieszczać gniazdek ruchomych o kilku wejściach lub

przenośnych źródła energii z tyłu urządzenia.

 OSTRZEŻENIE: Ustawiając urządzenie, upewnić się, że przewód zasilania nie

jest zablokowany lub uszkodzony

 OSTRZEŻENIE: Utylizację urządzenia należy prowadzić zgodnie z krajowymi

przepisami.

OSTRZEŻENIE: Nie dopuszczać do uszkodzenia układu chłodniczego.
W przypadku uszkodzenia układu chłodniczego:

• Nie używać otwartego ognia

• Nie używać urządzeń iskrzących - nie włączać sprzętu elektrycznego i

oświetleniowego.

• Niezwłocznie przewietrzyć pomieszczenie.

• Należy przewietrzyć przez kilka minut pomieszczenie, w którym znajduje się

urządzenie (pomieszczenie to musi mieć przynajmniej 4 m3; dla wyrobu z
izobutanem/ R600a) w przypadku uszkodzenia układu chłodniczego.

17

C-pentan jest środkiem porotwórczym w piance izolacyjnej i jest gazem
łatwopalnym.

– Po rozpakowaniu urządzenia należy upewnić się, czy zawiera ono pełne

wyposażenie, czy nie ma uszkodzeń obudowy ani przewodu zasilającego.

– Zabrania się użytkowania urządzenia niesprawnego technicznie.
– To urządzenie może być używane przez dzieci w wieku 8 lat i starsze, przez

osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej oraz osoby
o braku doświadczenia lub znajomości sprzętu, gdy są one nadzorowane lub
zostały poinstruowane na temat korzystania z urządzenia w sposób bezpieczny
i znają zagrożenia związana z użytkowaniem urządzenia. Urządzenie
chłodnicze należy koniecznie podłączyć do gniazdka z uziemieniem. Gniazdko
z uziemieniem do podłączenia urządzenia do sieci zasilającej powinno
znajdować się w dostępnym miejscu.

– W celu uniknięcia szkód na zdrowiu lub mieniu uszkodzony przewód zasilający

należy niezwłocznie wymienić na takiego samego typu przewód nieuszkodzony,
zalecany przez producenta urządzenia.

– W celu uniknięcia zagrożeń wymianę zasilaczy należy zlecać producentowi,

technikowi serwisowemu lub osobie o równoważnych kwalifikacjach.

– Nie należy używać łączników adaptacyjnych, gniazd wielokrotnych (roz-

dzielaczy), przedłużaczy dwużyłowych. Jeśli zachodzi konieczność stosowania
przedłużacza, może to być tylko przedłużacz z kółkiem ochronnym,
jednogniazdowy posiadający atest bezpieczeństwa VDE/GS. Jeśli zostanie
zastosowany przedłużacz (z kołkiem ochronnym, posiadający znak
bezpieczeństwa), to jego gniazdo musi leżeć w bezpiecznej odległości od
zlewozmywaków i nie może być narażone na zalewanie wodą i różnymi
ściekami.

– Częstotliwość i moc energii elektrycznej mieszkaniu powinny odpowiadać

parametrom podanym na tabliczce znamionowej chłodziarki.

– Należy uważać, aby przy stawianiu chłodziarki nie przycisnąć przewodu

zasilającego, co może spowodować jego uszkodzenie. Na przewodzie
zasilającym nie stawiać ciężkich przedmiotów, np. samego urządzenia
chłodniczego, mebli, sprzętów gospodarstwa domowego, gdyż mogą uszkodzić
przewód. Grozi to zwarciem oraz pożarem.

– Upewnić się, że wtyczka przewodu zasilającego chłodziarki nie została

przyciśnięta przez ścianę tylną chłodziarki lub w inny sposób uszkodzona. Nie
przyciskać wtyczki przewodu zasilającego tylną ścianą lodówki. Uszkodzona
wtyczka może być przyczyną pożaru!

18

– UPOZORNENIE! Neotvárajte kryt LED osvetlenia. Ak je použité LED

osvetlenie, v prípade jeho poškodenia a potrebnej výmeny kontaktujte
servisného technika!

– Urządzenie chłodnicze odłączoną od sieci (czyszczenie, przesuwanie na inne

miejsce itp.) Ponownie można włączyć do sieci po upływie, co najmniej 15 min.

– Urządzenie nie jest zaprojektowane do przechowywania substancji o

właściwościach wybuchowych, takich jak pojemniki z aerozolem zawierające
łatwopalny propelent.

– Zabronione jest przechowywanie w urządzeniu benzyny lub innych płynów

łatwopalnych.

– Na urządzeniu nie stawiać włączonych urządzeń elektrycznych: kuchenek

mikrofalowych, suszarek do włosów, żelazek, czajników elektrycznych i innych
urządzeń elektrycznych – mogą one uszkodzić elementy z tworzywa

sztucznego.

– Nie stawiać na urządzeniu chłodniczym naczyń z płynami, kwiatów w wazonach

ani innych naczyniach wypełnionych płynem.

JEDYNIE PERSONEL SERWISU JEST UPRAWNIONY DO USUWANIA
WSZELKICH USTEREK TECHNICZNYCH I KONSTRUKCYJNYCH.

Urządzenie chłodnicze należy przewozić tylko w pozycji pionowej.

Producent nie ponosi odpowiedzialności za uszkodzenia powstałe w wyniku
przewożenia urządzenia bez przestrzegania warunków transportu.

INSTALACJA I WARUNKI PRACY URZĄDZENIA

Instalowanie:

• Chłodziarkę ustawić w suchym i przewiewnym pomieszczeniu. Urządzenie pracuje prawidłowo

w temperaturze otoczenia, która jest podana w karcie produktu.

UWAGA! Chłodziarki nie użytkować w pomieszczeniu nieogrzewanym lub
na balkonie. Ustawić chłodziarkę z dala od źródeł ciepła – kuchenek,
kaloryferów, bezpośrednich promieni słonecznych. Chłodziarka nie może
stykać się z instalacją grzewczą, gazową, wodociągową, a także nie należy
jej stawiać obok urządzeń elektrycznych.

• Jeśli urządzenie jest umieszczane w kącie, należy pozostawić prześwit równy przynajmniej 3

cm pomiędzy obudową urządzenia a ścianami. Całkowita przestrzeń wymagana do
montażu chłodziarki. Wymiary całkowite chłodziarki (patrz str. 1, Rys. 2).

• Chłodziarka powinna stać na równym podłożu, nie można jej opierać o ścianę. W razie

potrzeby wysokość chłodziarki należy wyregulować przy użyciu nóżek: obracając nóżki w
kierunku zgodnym z ruchem wskazówek zegara podnosimy przód chłodziarki do góry, a
obracając w przeciwnym kierunku opuszczamy go na dół. Drzwi chłodziarki ustawionej w
pozycji nieco odchylonej do tyłu będą zamykać się samoczynnie.

19

Przygotowanie urządzenia do pracy:

1

Dmuchawa
Po otwarciu drzwi dmuchawa

zostaje wyłączona.

6

Półki z regulacją wysokości

7

Filtr kanału odprowadzania wody
powstałej po rozmrożeniu

2

Pokrętło termostatu

8

Osłona promocyjna (ADN 221 C)

3

Wyłącznik dmuchawy

9

Oświetlenie wewnętrzne

4

Włącznik / Wyłącznik (ON/OFF)
oświetlenia

10

Przewód zasilający

5

Termometr

11

Taca do odprowadzania wody

powstałej po rozmrożeniu

Zaleca się przygotować urządzenie do pracy przy pomocy drugiej osoby.

• Urządzenie należy transportować wyłącznie w pozycji pionowej; zrobić nie przechylać więcej

niż 30°.
Zdjąć osłony polistyrenowe z górnej i dolnej części urządzenia. Są one przeznaczone wyłącznie
do transportu. Zdjąć taśmę klejącą i otworzyć drzwi. W przypadku przenoszenia urządzenia w
inne miejsce, należy przednią część urządzenia podnieść w taki sposób, aby wsporniki nie
dotykały podłogi.

Wyjąć wtyczkę z przewodem zasilającym 10 z tacy na wodę 11 (patrz str. 1, Rys. 1)
umieszczonej pod sprężarką (jest to pozycja transportowa przewodu). Gdy urządzenie

pracuje, przewód zasilający nie może znajdować się na tacy na wodę. Przed
włączeniem urządzenia chłodniczego do sieci zasilającej należy usunąć
opakowanie i wszelkie i materiały transportowe.

• Wyjąć z worka dwa wsporniki 1 i przykręcić je za pomocą śrub 2 do zaznaczonych otworów w

tylnej części urządzenia (patrz str. 2, Rys. 6a).

• Wyjąć z worka osłonę 1 i włożyć ją na siatkę 2 umieszczoną pod drzwiami (patrz str. 2, Rys. 6b)

• Istnieje możliwość nachylenia półki 2. Maksymalne nachylenie półki można uzyskać poprzez

obniżenie uchwytów przednich 1 o pięć pozycji (patrz str. 2, Rys. 6c).

• Po ustawieniu urządzenia odczekaj około 30 kilka minut przed podłączeniem do sieci.

Jeśli podczas transportu urządzenie zostało przechylone o więcej niż
30°, pozostawić w pozycji pionowej przez co najmniej 4 godziny
przed podłączeniem do sieci. W przeciwnym wypadku sprężarka chłodziarki

może ulec uszkodzeniu.

OPIS URZĄDZENIA, PODSTAWOWE CZĘŚCI

Patrz str. 1, Rys. 1

REGULACJA TEMPERATURY

Temperatura w komorze urządzenia jest regulowana za pomocą pokrętła termostatu 2 (patrz
str. 1, Rys. 1) poprzez jego obrót w jedną lub drugą stronę. Przekręcanie pokrętła termostatu w

lewo powoduje obniżenie temperatury chłodzenia. Wartość temperatury jest oznaczona liczbami
na pokrętle termostatu. Cyfra „0, 1, 2, 3, 4, 5” nie oznacza określonej temperatury.

Temperatura może być regulowana w pięciu pozycjach.

0 = sprężarka wyłączona UWAGA! Napięcie nie jest odłączone.
1 = najwyższa temperatura (chłodzenie minimalne)
5 = najniższa temperatura (chłodzenie maksymalne)

20

TEMPERATURA W KOMORZE URZĄDZENIA MOŻE ULEC ZMIANIE POD WPŁYWEM

TEMPERATURY OTOCZENIA, W ZALEŻNOŚCI OD ILOŚCI PRODUKTÓW SPOŻYWCZYCH,
ICH TEMPERATURY ORAZ CZĘSTOTLIWOŚCI OTWIERANIA DRZWI CHŁODZIARKI.

W ZIMNYM POMIESZCZENIU URZĄDZENIE CHŁODZI W MNIEJSZYM STOPNIU, CO MOŻE
BYĆ PRZYCZYNĄ WZROSTU TEMPERATURY W CHŁODZIARCE. Pokrętłem termostatu
należy ustawić niższą temperaturę.

ODSZRANIANIE, CZYSZCZENIE I KONSERWACJA

ODSZRANIANIE KOMORY URZĄDZENIA PRZEBIEGA W SPOSÓB AUTOMATYCZNY. Lód tworzący
się na tylnej ścianie komory chłodzącej ulega rozmrażaniu, gdy nie działa sprężarka, a
powstająca w ten sposób woda jest odprowadzana kanałem na tacę znajdującą się pod
sprężarką, gdzie ulega procesowi parowania.

CHŁODZIARKĘ NALEŻY CZYŚCIĆ REGULARNIE.

Należy pamiętać, że przed odszranianiem należy wyłączyć chłodziarkę z sieci
zasilającej poprzez wyciągnięcie wtyczki przewodu zasilającego z gniazdka.

• Powierzchnie wewnętrzne i części z tworzyw sztucznych należy chronić przed działaniem

tłuszczy, kwasów, sosów. W przypadku rozlania wyżej wymienionych

substancji, powierzchnię należy niezwłocznie zmyć ciepłą wodą z mydłem

lub płynem do mycia naczyń. Można także używać płynu do mycia naczyń.

• Należy regularnie czyścić uszczelkę drzwi. Wytrzeć do sucha.

• Regularnie czyścić otwór kanału spustowego wody przy użyciu specjalnego

dostarczonego urządzenia do czyszczenia 7 (rys. 1).

• Co najmniej raz w roku należy usunąć kurz z tylnej części obudowy

chłodziarki. Do odkurzania można używać miękkiej szczotki, serwetek

elektrostatycznych lub odkurzacza.

• Do czyszczenia wnętrza i powierzchni zewnętrznych chłodziarki NIE MOŻNA używać środków

czyszczących zawierających materiały ścierne, kwasy, alkohol, benzynę. Do czyszczenia NIE

UŻYWAĆ ścierek lub gąbek z warstwą ścierną. Zewnętrzną, oszkloną powierzchnię drzwi

należy czyścić za pomocą detergentów przeznaczonych do mycia szyb.

• Przy dłuższym wyłączeniu urządzenia należy pozostawić drzwi otwarte.

ZMIANA KIERUNKU OTWIERANIA DRZWI

Zaleca się, aby czynność zmiany kierunku otwierania drzwi wykonywać wraz z pomocnikiem. Do
wykonania tej czynności potrzebne będą dwa klucze płaskie Nr 8 i Nr 10 oraz śrubokręt typu

Philips.

Podczas zmiany kierunku otwierania drzwi NIE MOŻNA ustawiać urządzenia w pozycji poziomej.
Opisane poniżej czynności należy wykonywać w dokładnie wskazanej kolejności (patrz str. 3,

Rys. 5).
OSTRZEŻENIE! Wyłączyć urządzenie i wyjąć wtyczkę z gniazdka elektrycznego.

1. Odkręcić cztery śruby 2 z osłony promocyjnej 1 i zdjąć osłonę;

2. W przedniej części odkręcić dwie śruby mocujące 4 uchwytów 5 przewodu łączącego osłonę

promocyjną; W tylnej części odkręcić cztery śruby 21; zdjąć osłonę 22 i odłączyć wtyczkę
zasilającą 23 przewodu zasilania;

3. Odkręcić cztery śruby 3 z osłony promocyjnej i zdjąć osłonę promocyjną;

4. Odkręcić śruby mocujące 6 górnego zawiasu 7 i zdjąć zawias wraz z osią 10.

5. Podnosząc do góry, zdjąć drzwi 11;

6. Odkręcić śruby mocujące 14 siatki dolnej 19 i zdjąć siatkę odłączają haczyki siatki od szafki.

Blokada 17 musi znajdować się w położeniu poziomym;

7. Zdjąć osłonę 18 po lewej stronie siatki i założyć na przeciwną stronę;

21

8. Odkręcić cztery śruby mocujące 16 zawiasu dolnego 15 oraz dwie śruby mocujące 16

zawiasu drzwi 20. Zdjąć zawiasy wraz ze śrubami i nakrętkami.

9. Przykręcić oś 13 zawiasu dolnego do kolejnego otworu gwintowanego w sposób symetryczny

do obecnej pozycji. Przykręcić zaciski 15 i 20. Odwrócić drzwi o 180° i wywiercić cztery

otwory (ø 2,8 +0,1) mm do montażu osłony promocyjnej; Powiesić drzwi po lewej stronie;

10. Obrócić zacisk 7 o 180° (odkręcając przedtem oś 10 wraz z nakrętką), przykręcić oś do

przeciwnej strony zacisku; Zamontować zacisk 7 po przeciwnej stronie szafy w sposób
symetryczny do pozycji początkowej.

11. Przykręcić kratkę dolną i zamontować osłonę promocyjną do drzwi;

12. Podłączyć przewody łączące uchwyty do przeciwnej strony szafy; zamontować je i podłączyć

przewód łączący osłony promocyjnej.

USTERKI I ICH USUWANIE. Jeżeli...

• Chłodziarka włączona do gniazdka zasilającego nie działa. Sprawdzić, czy instalacja

elektryczna w Państwa mieszkaniu jest sprawna. Sprawdzić, czy kabel zasilający jest

prawidłowo podłączony do gniazdka.

• Urządzenie pracuje zbyt głośno. Sprawdzić, czy chłodziarka jest stabilna i stoi na równej

powierzchni. W celu wypoziomowania należy wyregulować przednie nóżki. Sprawdzić, czy

chłodziarka nie styka się z meblami lub części układu chłodzącego w tylnej części obudowy

nie stykają się ze ścianą. Odsunąć chłodziarkę od mebli lub ściany. Sprawdzić, czy hałasu nie

wywołują butelki, konserwy, naczynia wewnątrz chłodziarki, czy przedmioty nie stykają się.

• Na dnie komory chłodziarki zbiera się woda. Sprawdzić, czy otwór rynienki spustowej

wody z rozmrażania nie jest zatkany. Oczyścić otwór rynienki spustowej wody przy użyciu

dołączonego oczyszczacza.

• Przy otwieraniu drzwi chłodziarki odstaje gumowa taśma uszczelniająca. Taśma

jest zabrudzona lepkimi produktami spożywczymi (tłuszczem, syropem). Taśmę uszczelniającą

i rowki oczyścić ciepłą wodą z mydłem lub płynem do mycia naczyń, następnie wytrzeć do

sucha. Taśmę uszczelniająca wstawić na miejsce.

• Temperatura w chłodziarce jest zbyt wysoka, przerwy w pracy sprężarki są zbyt

krótkie. Sprawdzić, czy drzwi są dobrze domknięte, czy przy wyjmowaniu i wkładaniu

produktów drzwi nie były otwarte dłużej niż jest to potrzebne, czy nie umieszczono w

chłodziarce wielu ciepłych produktów spożywczych.

• Na powierzchni chłodziarki zbiera się rosa. Wilgotność względna powietrza w

pomieszczeniu przekracza 65 proc. Należy przewietrzyć pomieszczenie, w którym stoi

chłodziarka i jeżeli jest to możliwe, usunąć przyczynę zawilgocenia.

INFORMACJE DOTYCZĄCE OCHRONY ŚRODOWISKA

Szczegółowe informacje na temat utylizacji zużytego urządzenia można uzyskać w
lokalnych urzędach, w sklepie, w którym urządzenie zostało Jeżeli nie będziemy więcej

przyłączeniowy. To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz
polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera
na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być
umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest
zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego.
Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni
system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem
elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska
naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego
składowania i przetwarzania takiego sprzętu.

użytkować wyrobu, to przed złomowaniem ze zużytego sprzętu należy odciąć przewód

22

SERWIS GWARANCYJNY

Karta informacyjna produktu
ROZPORZĄDZENIE DELEGOWANE KOMISJI (UE) 2019/2018

Nazwa dostawcy lub znak towarowy: Whirlpool

Identyfikator modelu:

ADN 221S

ADN 221/2

ADN 221

ADN 221 C

Urządzenia chłodnicze z funkcją sprzedaży bezpośredniej: Chłodnice napojów

Kod rodziny szafek

K4

K4

Parametry specyficzne dla produktu

Pojemność całkowita brutto, L

455

455

Warunki otoczenia, dla których
urządzenie jest odpowiednie :

Najcieplejsza temperatura (°C)

+32

+32

Wilgotność względna (%)

65

65

Ogólne parametry produktu :

Poziom poboru energii, kWh/za rok

897.00

897.00

EEI Wskaźnik efektywności
energetycznej

49.5

49.5

Klasa efektywności energetycznej

D

D

Zalecane temperatury(-ów) dla
zoptymalizowane przechowywanie
żywności (°C)

+5

+5

Parametry źródła światła:

Rodzaj źródła światła

Zastosowana technologia oświetleniowa: LED

Klasa efektywności energetycznej

D

D

Wymiary (W x S x G), cm

202,5

x 60 x

68,5

202,5

x 60 x 73

Dane elektryczne

Zobacz na etykiecie produktu

W PRZYPADKU USTEREK W PRACY CHŁODZIARKI NALEŻY UPEWNIĆ SIĘ, CZY NIE MA
MOŻLIWOŚCI USUNIĘCIA PRZYCZYN USTEREK WE WŁASNYM ZAKRESIE. Jeżeli nie ma
możliwości usunięcia usterek we własnym zakresie, należy telefonicznie lub pisemnie
skontaktować się z przedstawicielem serwisu. Koniecznie należy podać model i numer
chłodziarki. Dane te są umieszczone na etykiecie produktu, przyklejonej na ściance komory
chłodziarki.

23

SK

NÁVOD NA OBSLUHU SI STAROSTLIVO PREŠTUDUJTE. Ak jeho pokyny nebudú dodržané,
hrozí riziko úrazu, poškodenia spotrebiča a straty práva na bezplatný záručný servis.
Výrobca nenesie zodpovednosť za škody vzniknuté z nedodržiavania zásad umiestených v
tomto návode.

Odporúčame vám uschovať si návod po celú dobu používania spotrebiča. Pri ďalšom
predaji spotrebiča odovzdajte návod na použitie novému vlastníkovi spotrebiča.

Všeobecné informácie:

Zariadenie je vertikálna chladiaca vitrína so sklenenými dverami určená na chladenie,
vystavovanie a skladovanie nápojov. Toto zariadenie je určené na komerčné
použitie!

Výrobca zaručuje spoľahlivú prevádzku chladničky pri izbových teplotách +16 až +32
stupňov Celzia a relatívnej vzdušnej vlhkosti maximálne 65 percent.

BEZPEČNOSTNÉ POKYNY

Všeobecné bezpečnostné pokyny:

– UPOZORNENIE: Žiadne vetracie otvory vnútri spotrebiča ani vonku nesmú byť

akokoľvek upchané.

– UPOZORNENIE: Nepoužívajte elektrické spotrebiče iných ako výrobcom

odporúčaných typov vnútri priestorov na uchovávanie potravín v spotrebiči.

– UPOZORNENIE: Pri umiestňovaní spotrebiča dávajte pozor, aby sa niekde

nezasekol alebo nepoškodil napájací kábel.

– UPOZORNENIE: Na zadnú stranu spotrebiča neumiestňujte prenosné

viacnásobné zásuvky alebo prenosné zdroje napájania

UPOZORNENIE: Nepoškodzujte chladiaci systém spotrebiča. Pri

poškodení chladiaceho systému:

• Vystríhajte sa iskier ― nezapínajte žiadne elektrické spotrebiče ani osvetľovacie

telesá.

• V prípade poškodenia chladiaceho okruhu je potreba na niekoľko minút vyvetrať

miestnosť, v ktorej sa nachádza spotrebič (táto miestnosť musí mať aspoň 4 m³;
pre spotrebič s izobutánom /R600a).

C-pentán sa používa ako nadúvadlov izolačnej pene a ide o horľavý plyn

– Po vybalení spotrebiča sa presvedčite, že je kompletný, že nie je poškodené

jeho teleso ani elektrický kábel.

– Je zakázané používať spotrebič technicky poškodený.

24

– Toto zariadenie môže byť používané deťmi vo veku 8 rokov a starších, osoby s

obmedzenými fyzickými alebo mentálnymi schopnosťami, ako aj osobami bez
skúseností a bez znalostí zariadenia môžu kanvicu používať, pokiaľ sú
dohliadané alebo boli inštruované vzhľadom obsluhy zariadenia bezpečným
spôsobom a znajú ohrozenie spojené s používaním zariadenia

– Spotrebič musí byť pripojený k uzemnenej sieťovej elektrickej zásuvke.

Uzemnená elektrická zásuvka, ktorou je spotrebič pripojený k sieťovému
napätiu, sa musí nachádzať na prístupnom mieste.

– Ak sa spotrebič vyrába s osobitným prívodným sieťovým káblom, môžete ho

vymeniť iba za rovnaký sieťový kábel dodávaný výrobcom.

– Frekvencia a výkonové parametre prívodu elektriny vo vašej domácnosti musí

zodpovedať technickým parametrom spotrebiča. Tieto údaje nájdete na štítku
výrobku.

– Pri inštalovaní spotrebiča postupujte opatrne, aby sa napájací kábel nepritlačil

a aby sa vylúčilo jeho poškodenie. Neskladujte v bezprostrednej blízkosti
spotrebiča žiadne ťažké predmety, napr. chladiace zariadenia, nábytok ani iné
domáce zariadenia, ak by mohli stáčať elektrický kábel. Mohlo by to spôsobiť
krátke spojenie a požiar.

– Presvedčite sa, že napájací kábel nie je stlačený zadnou stenou spotrebiča ani

inak poškodený. Poškodená vidlica môže spôsobiť požiar!

– Nemajú sa používať spojovacie články, nekoľkonásobné zásuvky (rozvádzače),

dvojžilové predĺžovacie káble. Pokým je nutné použitie predĺžovacieho kábla,
môže to byť iba predĺžovací kábel s ochranným kolíkom, jednozásuvkový, ktorý
má bezpečnostný atest VDE/GS. Pokým bude použitý predĺžovací kábel (s
ochranným kolíkom, ktorý má bezpečnostnú značku), napokon jeho zásuvka
musí byť umiestnená v bezpečnej vzdialenosti od drezov a nemôže byť
vystavená na zaliatie vodou a rôznymi odpady

– UPOZORNENIE! Neotvárajte kryt LED osvetlenia. Ak je použité LED

osvetlenie, v prípade jeho poškodenia a potrebnej výmeny kontaktujte
servisného technika!

– Ak je spotrebič odpojený zo zásuvky (pri čistení, presúvaní na iné miesto atď.),

môže sa znova zapnúť až po 15 min.

– Spotrebič sa musí používať iba na uchovávanie potravín.
– V spotrebiči neskladujte horľavé plyny ani kvapaliny. Horľavé látky ani

predmety, ktoré sú nasiaknuté horľavými látkami, neklaďte do spotrebiča, do
jeho blízkosti ani naň

– Spotrebič úplne odpojte od napájania (vytiahnutím zástrčky zo sieťovej

zásuvky) v čase vykonávania takých činností, akými sú čistenie, konzervácia

25

alebo zmena miesta vstavenia. Pri odpájaní spotrebiča od elektrickej siete
neťahajte za prívodný kábel. Vždy ťahajte za zástrčku.

– Tento spotrebič sa nesmie likvidovať spaľovaním.
– Neukladajte na spotrebič žiadne zapnuté elektrické prístroje (ako sú mikrovlnné

rúry, fény, žehličky, elektrické kanvice ani iné elektrické zariadenia), pretože by
mohli spôsobiť vznietenie plastových dielcov.

– Neukladajte na spotrebič misky s tekutinami a neklaďte na spotrebič kvety vo

vázach ani iné nádoby naplnené tekutinou.

– Nepoužívajte na zrýchlenie rozmrazovania pri čistení mraziaceho priestoru

žiadne mechanické prostriedky ani elektrické zariadenia.

– Nevyliezajte a nesadajte si na spotrebič, neopierajte sa a nevešajte sa na dvere

spotrebiča. Nedovoľte to ani deťom.

Ak sa porucha spotrebiča nedá opraviť podľa tu uvedených odporúčaní,
odpojte ho od siete, otvorte dvere a zavolajte servis. Technické alebo
konštrukčné poruchy môže odstraňovať iba pracovník servisu

Spotrebič sa musí prepravovať iba v zvislej polohe. VÝROBCA
NEZODPOVEDÁ ZA POŠKODENIE SPOTREBIČA SPÔSOBENÉ NEDODRŽIAVANÍM
PREPRAVNÝCH POKYNOV.

INŠTALÁCIA A PREVÁDZKOVÉ PODMIENKY SPOTREBIČA

Umiestnenie:

• Tento spotrebič môžete nainštalovať do suchého a dobre vetraného interiéru, kde teplota

prostredia zodpovedá klimatickej triede uvedenej na typovom štítku spotrebiča.

VAROVANIE! Spotrebič sa nesmie prevádzkovať v nevykurovanej
miestnosti alebo v predsieni. Spotrebič neumiestňujte do blízkosti tepelných
zdrojov, ako je kuchynský sporák a rúra, radiátory, ani na priamom
slnečnom svetle. Spotrebič sa nesmie dotýkať potrubí kúrenia, prívodu plynu
alebo vody, ani iných elektrických zariadení.

• Pokiaľ je zariadenie umiestnené do rohu, je treba medzi telesom zariadenia a stenou nechať

medzeru aspoň 3 cm. Celkový potrebný priestor na použitie chladničky. Celkové

rozmery na inštaláciu chladničky - pozri stranu 1, obr. 2.

• Nezakrývajte vetracie otvory vo vrchnej časti spotrebičov – musí byť zabezpečená dobrá

cirkulácia vzduchu okolo spotrebiča. Medzi horným okrajom telesa spotrebiča a akýmkoľvek

nábytkom, ktorý sa môže nachádzať nad spotrebičom, musí byť ponechaný odstup najmenej

10 cm. Ak táto požiadavka nie je splnená, spotrebič spotrebuje viac elektrickej energie a jeho

kompresor sa môže prehriať.

• Spotrebič musí stáť na rovnom povrchu a nesmie sa dotýkať steny. V prípade potreby

nastavte výšku spotrebiča prestavením nožičky na vyrovnanie do vodováhy: otáčanie v smere

pohybu hodinových ručičiek – predná časť spotrebiča sa zdvíha, otáčanie proti smeru pohybu

hodinových ručičiek – klesá. Ak je spotrebič naklonený mierne dozadu – dvere sa budú

zatvárať sami.

26

Príprava spotrebiča na uvedenie do prevádzky:

1

Dúchadlo

6

Poličky s nastaviteľnou výškou

2

Gombík termostatu

7

Čistič kanála odmrazenej vody

3

Vypínač dúchadla

8

Reklamný štít (ADN 221/1C)

4

Vypínač osvetlenia (ON / OFF)

9

Vnútorné osvetlenie (LED)

5

Teplomer

10

Napájací kábel

11

Miska na odmrazenú vodu

Odporúčame vám, aby ste pri príprave spotrebiča na uvedenie do prevádzky využili pomoc
pomocníka.

• Zariadenie sa musí prepravovať iba vo zvislej polohe; robiť nenakláňať o viac ako 30 °.

Z hornej a dolnej strany zariadenia odstráňte dosky z penového polystyrénu. Sú určené iba na

dopravu. Odstráňte lepiace pásky a otvorte dvere. V prípade presúvania zariadenia na iné
miesto ho zdvíhajte z prednej strany tak, aby sa podložky nedotýkali zeme.

Vytiahnite zástrčku napájacieho kábla 10 z misky na vodu 11 (pozri stranu 1, obr. 1),
ktorá sa nachádza pod kompresorom (sú určené iba na dopravu). Pokiaľ je zariadenie

v prevádzke, nemôže byť kábel na tácke. Spotrebič sa nesmie pripájať
k sieťovému napätiu skôr, ako budú odstránené všetky baliace a prepravné

materiály Obalový materiál zlikvidujte vhodným spôsobom.

• Z vrecka vytiahnite dve podložky 1 a priskrutkujte ich skrutkami 2 na označené miesta na

zadnej strane zariadenia (pozri stranu 2, obr. 6a).

• Z vrecka vytiahnite kryt 1 a zasuňte ho do mriežky 2 pod dverami (pozri stranu 2, obr. 6b).

• Poličky 2 je možné umiestniť pod sklonom. Maximálny povolený sklon dosiahnete spustením

predných držiakov 1 o päť dielikov (pozri stranu 2, obr. 6c).

• Po umiestnení zariadenia počkajte asi 30 hodín minút pred pripojením k sieti.

Ak bolo zariadenie počas prepravy naklonené o viac ako 30 °,
nechajte ho stáť vo zvislej polohe najmenej 4 hodiny pred pripojením

k elektrickej sieti. Ak toto pravidlo nedodržíte, môže sa poškodiť kompresor
spotrebiča.

POPIS SPOTREBIČA, ZÁKLADNÉ ČASTI, pozri stranu 1, obr. 1

REGULÁCIA TEPLOTY

Teplota v chladiacom priestore sa reguluje otáčaním kolieska termostatu 2 (pozri stranu 1, obr.

1) niektorým smerom. Otočením gombíku termostatu proti smeru hodinových ručičiek sa znižuje
teplota zariadenia. Číslo „0, 1, 2, 3, 4, 5“ neznamená konkrétne teploty

Teplota sa reguluje na stupnici s piatimi číslicami.

0 = Kompresor je vypnutý. VAROVANIE! elektrický prúd nie je vypnutý.
1 = najvyššia teplota (najslabšie chladenie)
5 = najnižšia teplota (najsilnejšie chladenie)

Teplota v chladiacom priestore závisí od okolitej teploty, množstva potravín, teploty
potravín a od toho, ako často sa otvárajú a zatvárajú dvere spotrebiča.

AK JE MIESTNOSŤ CHLADNEJŠIA, SPOTREBIČ CHLADÍ SLABŠIE. Teplota v spotrebiči sa
preto môže zvýšiť. Kolieskom termostatu nastavte nižšiu teplotu.

27

ODMRAZOVANIE, ČISTENIE A STAROSTLIVOSŤ

CHLADIACI PRIESTOR SA ODMRAZUJE AUTOMATICKY. Kvapky ľadu, ktoré sa vytvárajú na
zadnej strane chladničky, sa odmrazia, keď kompresor nebeží, a odmrazená vody steká dolu do
odtokového kanála na odmrazenú vodu a do misky, ktorá sa nachádza pod kompresorom, kde
sa odparuje.

SPOTREBIČ PRAVIDELNE ČISTITE.

Nezabúdajte, že pred čistením musíte spotrebič odpojiť od sieťovej
elektrickej zásuvky vytiahnutím vidlice zo sieťovej zásuvky.

• Vnútorné povrchy a plastové diely spotrebiča chráňte pred tukmi, kyselinami

a omáčkami. V prípade náhodného rozliatia – okamžite vyčistite teplou

mydlovou vodou alebo prostriedkom na umývanie riadu. Utrite dosucha.

• Pravidelne čistite tesnenia dverí. Vyutierajte ich dosucha.

• Pravidelne čistite priestor kanálika na roztopenú vodu osobitným čističom

určeným na tento účel 7 (obr. 1).►

• Najmenej raz za rok vyčistite od prachu zadnú časť telesa spotrebiča a

kompresor. Na čistenie možno použiť mäkkú kefku, elektrostatickú

handričku alebo vysávač.

• NEPOUŽÍVAJTE na čistenie vnútorných a vonkajších povrchov spotrebiča čistiace prípravky

obsahujúce drsné častice, kyselinu, lieh ani benzén. NEPOUŽÍVAJTE na čistenie handričky ani

špongie s drsným povrchom určené na drhnutie. Vonkajšiu stranu dverí – sklo – čistite

s pomocou čistiacich prostriedkov na sklo.

• Ak sa spotrebič má vypnúť na dlhšie obdobie, nechajte jeho dvere otvorené.

ZMENA SMERU OTVÁRANIE DVERÍ

Zmenu smeru otvárania dverí odporúčame realizovať s pomocníkom. Budete potrebovať dva
kľúče č. 8 a č. 10 a skrutkovač s krížovou hlavou.

Pri zmene smeru otvárania dverí NESMIETE zariadenie položiť do horizontálnej polohy.
Nižšie uvedené kroky realizujte v danom poradí (Pozri stranu 3, obr. 5):

VAROVANIE! Zariadenie vypnite a zástrčku vytiahnite z elektrickej zásuvky.

1. Odskrutkujte štyri upevňujúce skrutky 2 reklamného štítu 1 a štít demontujte;

2. Na prednej strane odskrutkujte dve upevňujúce skrutky 4 držiakov 5 spojovacieho kábla

reklamného štítu;

3. Na zadnej strane odskrutkujte štyri upevňujúce skrutky 21, demontujte kryt 22 a odpojte

napájaciu zástrčku 23 zo spojovacieho kábla;

4. Odskrutkujte štyri upevňujúce skrutky 3 reklamného štítu 1 a reklamný štít demontujte;

5. Odskrutkujte tri upevňujúce skrutky 6 horného závesného pántu dverí 7 a demontujte pánt

spolu s nápravou 10;

6. Dvere vytiahnite smerom nahor 11;

7. Odskrutkujte upevňujúce skrutky 14 dolnej mriežky 19 a mriežku odstráňte vytiahnutím

hákov mriežky zo skrine. Poistná vačka 17 musí byť v horizontálnej polohe;

8. Odstráňte kryt 18 na ľavej strane mriežky v opačnom smere;

9. Odskrutkujte štyri upevňujúce skrutky 16 dolného pántu dverí 15 a dve upevňujúce skrutky

16 upevňujúcej svorky dverí 20. Svorky demontujte spolu so skrutkami a podložkami.

10. Nápravu 13 priskrutkujte do dolného pántu dverí do ďalšieho otvoru vyvŕtaného symetricky

voči aktuálnej polohe;

11. Pánty 15 a 20 vymeňte a priskrutkujte ich;

12. Otočte dvere o 180° a vyvŕtajte štyri otvory (ø 2,8 +0,1) mm na upevnenie reklamného

štítu; Zaveste dvere na ľavej strane;

28

13. Pánt 7 otočte o 180° (pred tým odskrutkujte nápravu 10 s pružinovou podložkou), nápravu

priskrutkujte na stranu opačného pántu;

14. Pánt 7 priskrutkujte na opačnú stranu skrine symetricky voči pôvodnej polohe;

15. Priskrutkujte dolnú mriežku a upevnite reklamný štít na dvere;

16. Spojovacie káble umiestnite do držiakov na opačnej strane skrine, upevnite ich a zapojte

spojovací kábel reklamného štítu.

PROBLÉMY PRI PREVÁDZKE A ICH RIEŠENIE

• Spotrebič je pripojený k sieti, nefunguje však. Skontrolujte, či máte v poriadku

elektroinštaláciu. Skontrolujte, či je vidlica správne zasunutá do elektrickej napájacej zásuvky.

• Hluk sa zosilnil. Skontrolujte, či je spotrebič postavený stabilne na rovnom mieste.

Do vodorovnej polohy sa vyrovnáva nastavením predných nožičiek. Skontrolujte, či sa

spotrebič nedotýka nábytku a či sa žiadny diel chladiaceho systému na zadnej časti telesa

spotrebiča nedotýka steny. Spotrebič odtiahnite od nábytku alebo od steny. Skontrolujte, či

príčinou zvýšenej hlučnosti nie sú navzájom sa dotýkajúce fľaše, konzervy alebo misky

v spotrebiči.

• V spodnej časti chladiaceho priestoru sa objavila voda. Skontrolujte, či kanálik na

topiacu sa vodu nie je upchaný. Pravidelne čistite priestor kanálika na roztopenú vodu

čističom určeným na tento účel.

• Pri otváraní dverí spotrebiča sa vyťahuje gumové tesnenie. Tesnenie je znečistené

lepivými potravinami (tuk, sirup). Tesnenie a drážku pre tesnenie vyčistite vlažnou vodou

s mydlom alebo čistiacim prípravkom a utrite dosucha. Zasuňte gumové tesnenie späť na

miesto.

• Vysoká teplota v chladničke znamená, že kompresor je v činnosti po dlhý čas alebo

s nezastavuje. Presvedčite sa, či sa dvere spotrebiča spoľahlivo zatvárajú, či dvere pri

vyberaní alebo vkladaní potravín nezostali otvorené dlhšie ako je potrebné, alebo či do

spotrebiča nebolo vložené veľké množstvo teplých potravín.

• Na vrchnej časti spotrebiča sa nachádza kondenzovaná voda. Relatívna vlhkosť

okolitého vzduchu je vyššia ako 65 %. Vyvetrajte miestnosť, v ktorej stojí spotrebič. Podľa

možnosti odstráňte príčinu vlhkosti.

INFORMÁCIE O OCHRANE ŽIVOTNÉHO PROSTREDIA

Pokým už nebudeme používať spotrebič, tak je potreba opotrebenému zariadeniu
pred zošrotovaním odrezať pripojujúci kábel.
Výmena napájacieho kabelu – pripojenie typu Y.
Akže pripojujúci kábel bude poškodený, tak musí byť vymenený. Neodpojiteľný

pripojujúci kábel môže byť vymenený v špecializovanom servise alebo kvalifikovaným
pracovníkom. Je treba tiež odstrániť lebo spraviť nepoužiteľným zámok opotrebeného
zariadenia, aby sa deti nemohli samé zatvoriť v starom spotrebiči.
Tento spotrebič je označený podľa európskej smernice 2002/96/ES. Takéto označenie nás
informuje, že tento spotrebič po obdobiu jeho používania nemôže byť vyhodený s iným
domácim odpadom. Používateľ je povinný odovzdať ho v sieti zberných miest. Sieť zberných
miest vrátane lokálnych zberných dvorov vytvárajú vhodný systém umožňujúci odovzdanie
týchto spotrebičov.
Vhodné zachádzanie s opotrebenými elektrickými a elektronickými spotrebičmi prispieva k
zamedzeniu nepriaznivých dôsledkov pre zdravie ľudí a životné prostredie, vyplývajúcich z
prítomnosti nebezpečných zložiek ako aj nevhodného skladovania a zužitkovania takýchto
spotrebičov.

29

ZÁRUČNÝ SERVIS

Informačný hárok o produkte

DELEGOVANÉ NARIADENIE KOMISIE (EÚ) 2019/2018

Meno dodávateľa alebo jeho ochranná známka: Whirlpool

Model identifier:

ADN 221S

ADN 221/2

ADN 221

ADN 221 C

Typ chladiaceho spotrebiča s funkciou priameho predaja: Chladiče nápojov

Kód rodiny kabinetu

K4

K4

Parametre špecifické pre produkt

Hrubý objem , L

455

455

Okolité podmienky, pre ktoré je
spotrebič vhodný:

Najteplejšia teplota (°C)

+32

+32

Relatívna vlhkosť (%)

65

65

Všeobecné parametre produktu :

Ročná spotreba energie(kWh/rok)

897.00

897.00

EEI

49.5

49.5

Trieda energetickej účinnosti

D

D

Odporučené nastavenie teploty pre
optimalizované skladovanie
potravín (° C)

+5

+5

Parametre svetelného zdroja:

Typ svetelného zdroja

svetľovacie technológie: LED

Trieda energetickej účinnosti

D

D

Rozmery (V x Š x H), cm

202,5

x 60 x

68,5

202,5

x 60 x 73

Elektrické dáta

Pozri na štítku výrobku

V PRÍPADE PORUCHY VÁŠHO SPOTREBIČA SA PRESVEDČITE, ČI NEDOKÁŽETE ODSTRÁNIŤ
PRÍČINU CHYBNEJ FUNKCIE SPOTREBIČA SVOJPOMOCNE. Ak problém nedokážete vyriešiť
sami, obráťte sa telefonicky alebo poštou na najbližšie servisné zastúpenie na chladničky. Pri
kontakte uvádzajte model chladničky a jej výrobné číslo. Tieto údaje nájdete na štítku výrobku,
ktorý je nalepený na stene chladiaceho priestoru.

30

IT

LEGGERE ATTENTAMENTE IL MANUALE DI ISTRUZIONI! Se non si seguono le istruzioni c’è
il rischio di infortunio, danneggiamento dell’apparecchio e perdita del diritto al servizio di
garanzia gratuito. Si raccomanda di conservare il Manuale di istruzioni durante l’intero
periodo di utilizzo dell’apparecchio. In caso di vendita dell’apparecchio si prega di passare il

Manuale di istruzioni al nuovo proprietario.

Informazioni generali:

Il dispositivo è una vetrina frigorifera verticale con porte in vetro e con ed è progettato

per conservare e per raffreddare bevande e per conservarle a breve termine. Il
dispositivo è idoneo ad utilizzo commerciale!

La casa costruttrice garantisce un funzionamento affidabile del frigorifero quando la
temperatura ambientale è compresa tra i +16 e i +32 gradi celsius e l’umidità relativa
dell’aria non è superiore al 65 per cento.

ISTRUZIONI DI SICUREZZA

– AVVERTENZA: Non coprire le aperture di ventilazione sulla parte superiore e ai

lati dell’apparecchio.

– AVVERTENZA: Non utilizzare strumenti meccanici o dispositivi elettrici per

accelerare il processo di sbrinamento durante la pulizia del reparto..

– AVVERTENZA: In caso di danneggiamento del cavo di alimentazione, onde

evitare rischi, la sostituzione dovrà essere effettuata dalla casa di costruzione,
da un suo addetto alla manutenzione o da una persona qualificata.

– AVVERTENZA: Lo smaltimento dell’apparecchio dovrà essere effettuato in

conformità con le norme nazionali.

AVVERTENZA:Non danneggiare il sistema di refrigerazione
dell’apparecchio. Contiene il gas refrigerante R600a. In caso di
danneggiamento del sistema di refrigerazione:

• Non utilizzare fiamme aperte

• Evitare le scintille – non accendere apparecchi elettrici o dispositivi di

illuminazione.

• Arieggiare immediatamente la stanza.

Il C-Pentano è usato come agente espandente nella schiuma isolante ed è
un gas infiammabile.

– Q uesto apparecchio non è adatto alla conservazione di sostanze esplosive

come per esempio bombolette aerosol con propellenti infi ammabili.

– L’apparecchio dovrebbe essere utilizzato solo conservare generi alimentari.

31

– Una volta disimballato l’apparecchio, assicurarsi che sia completo, che il corpo

e il cavo elettrico non siano danneggiati.

– È proibito utilizzare un apparecchio tecnicamente danneggiato.
– L ’apparecchio deve essere collegato esclusivamente ad una presa di corrente

con messa a terra, installata a norma di legge. Assicuratevi che la tensione di
alimentazione corrisponda alla tensione indicata sulla targhetta portadati.
Questo prodotto è conforme alle direttive vincolanti per l’etichettatura CE.

– L’apparecchio deve essere collegato ad una presa con massa a terra. La presa

con massa a terra attraverso cui l’apparecchio è collegato alla corrente

dovrebbe essere collocata in un luogo accessibile.

– SE L’APPARECCHIO È DOTATO DELLO SPECIALE CAVO DI

ALIMENTAZIONE, QUESTO PUÒ ESSERE SOSTITUITO SOLO CON LO

STESSO CAVO DI ALIMENTAZIONE FORNITO DAL PRODUTTORE.

– La frequenza e la potenza dell’alimentazione elettrica della vostra casa deve

essere conforme ai parametri generali dell’apparecchio indicati sull’etichetta del
prodotto.

– Nel posizionare l’apparecchio fare attenzione che il cavo elettrico non venga

schiacciato, in modo da evitarne il danneggiamento. Non collocare oggetti
pesanti come impianti di refrigerazione, mobili o altri elettrodomestici in

prossimità all’apparecchio, in modo che non possano schiacciare o
danneggiare il cavo elettrico. Ciò potrebbe causare un corto circuito e un

incendio.

– Assicurarsi che la spina del cavo elettrico non venga schiacciata dalla parete

posteriore dell’apparecchio o che non venga danneggiata in altro modo. Una

spina danneggiata potrebbe essere causa di incendio!

– N on mettete in funzione l’apparecchio utilizzando convertitori di corrente o

insieme a altri apparecchi elettrici collegati da cavi di prolunga.

– Avvertenza: non rimuovete il coperchio della lampada LED interna. In caso di

malfunzioni, contattate il servizio di assistenza clienti.

– Se l’apparecchio è stato scollegato (per essere pulito, spostato, etc.) PUÒ

ESSERE RIPETUTAMENTE ACCESO DOPO 15 MIN.

– L’apparecchio non può essere smaltito per mezzo del fuoco.
– Non collocare dispositivi elettrici in funzione (forni a microonde, asciugacapelli,

ferri da stiro, bollitori o altri dispositivi elettrici) sulla parte superiore
dell’apparecchio: ciò potrebbe causare l’incendio dei componenti in plastica.

– Non collocare piatti contenenti liquidi sulla parte superiore dell’apparecchio e

non tenere vasi di fiori o altri contenitori di liquidi sull’apparecchio.

32

Se l’apparecchio non funziona e non è possibile ripararlo secondo le
raccomandazioni fornite, scollegarlo, aprire gli sportelli e chiamare un

esperto di assistenza. Solo un rappresentante dell’assistenza può risolvere

qualsiasi difetto tecnico o di fabbricazione.

L’apparecchio dovrebbe essere trasportato solo in posizione verticale! La

casa costruttrice non è responsabile di eventuali danni all’apparecchio che

derivino dalla mancata osservanza delle istruzioni di trasporto.

POSIZIONAMENTO, PREPARARE L’APPARECCHIO AL

FUNZIONAMENTO

• Mettere il dispositivo in un luogo asciutto e ben ventilato.

AVVERTENZA! Il dispositivo non deve essere utilizzato in un luogo non
riscaldato. Mettere il dispositivo lontano da fonti di calore come cucine/forni,
radiatori o luce solare diretta. Il dispositivo non deve toccare nessuna
tubatura di riscaldamento, gas o acqua o altro dispositivo elettrico.

• Non coprire i fori di ventilazione sopra i dispositivi – deve esserci una buona circolazione

dell'aria intorno al dispositivo. Deve esserci uno spazio di almeno 10 cm tra la parte superiore

del dispositivo e qualsiasi mobile che è sopra. Se non viene rispettata questa regola, il
dispositivo consuma più elettricità e il compressore potrebbe surriscaldarsi

• Se posizionate l'apparecchio di refrigerazione in un angolo, tra la parete e il resto

dell'apparecchio, lasciate uno spazio di almeno 3 cm. Nell'immagine – schema dello spazio
necessario per il funzionamento - vedere Fig. 2, pagina 1.

• Il dispositivo deve essere posizionato su una superficie piana e non deve toccare la parete.

Se necessario, regolare l'altezza del dispositivo regolando i piedi di regolazione: girandoli in
senso orario, il lato frontale del dispositivo si solleva, girandoli in senso antiorario, si abbassa.
Se il dispositivo è inclinato leggermente indietro le porte di chiuderanno da sole.

Si consiglia di rivolgersi ad un collaboratore per la preparazione dell'apparecchio al
funzionamento.

• L’apparecchio può essere trasportato in posizione verticale; non inclinatelo a più di 30°.

• Togliete l'imballaggio. Spostate l'apparecchio dalla base della schiuma di polistirolo. Strappate

i nastri adesivi, sono destinati unicamente al trasporto del prodotto. Togliete il divisorio
inserito tra le porte. Posizionando l'apparecchio di refrigerazione al posto stabilito, inclinate
leggermente la parte frontale indietro – grazie alle rotelle è facile posizionarlo al posto
desiderato.

Dal cassetto raccoglitore dell'acqua di sbrinamento 11 (vedi img. 1) togliete del tutto il
cavo elettrico con il connettore 10. Il cassetto raccoglitore dell'acqua di sbrinamento va
posizionato sotto l'apparecchio. L'apparecchio di refrigerazione può essere

attaccato alla rete elettrica solo dopo aver tolto DEL TUTTO il cavo elettrico
con il connettore dal cassetto raccoglitore dell'acqua di sbrinamento.

• Togliete dal sacchetto i due supporti 1 ed avvitate con viti 2 nei punti indicati della parte

posteriore dell'apparecchio di refrigerazione (vedi Fig.6a, pagina 2).

• Togliete dal sacchetto il coperchietto 1 e posizionatelo nello spazio della griglia ripiano 2, che

si trova sulla sinistra sotto la porta (vedi Fig. 6b, pagina 2).

• Gli sportelli dell'apparecchio possono essere inclinati nella scala di 5 passi. Abbassate le parti

di fissaggio frontali 1 da destra e da sinistra di passo desiderato (vedi Fig. 6c, pagina 2).

33

• Quando l’apparecchio è stato messo in posizione, aspettate almeno 30 minuti prima di

1

Ventola. Aprendo la porta, il
ventole si spegne.

6

Mensole ad altezza regolabile

7

Pulitore del canale dell'acqua di
scongelamento

2

Manopola del termostato

8

Pannello promozionale (ADN 221 C)

3

Interruttore della ventola

9

Blocco luci interne (LED)

4

Pulsanteaccensione / spegnimento
illuminazione

10

Cavo di alimentazione

5

Termometro

11

Cassetto raccoglitore dell'acqua di
sbrinamento

collegarlo all’alimentazione elettrica.

Se durante il trasporto l’apparecchio è rimasto inclinato a più di 30°, lasciatelo

in posizione verticale per almeno 4 ore prima di collegarlo

all’alimentazione elettrica. In caso contrario il compressore dell’apparecchio
potrebbe rimanere danneggiato.

DESCRIZIONE DEL DISPOSITIVO PARTI DI BASE

vedere Fig. 1, pagina 1

REGOLAZIONE DELLA TEMPERATURA

La temperatura nel vano del frigorifero è controllato usando la manopola del termostato 2
(vedere Fig. 1) girandola verso un lato o l'altro. Girando la manopola del termostato in senso
orario la temperatura all'interno diminuisce. Il numero "0, 1, 2, 3, 4, 5" non indica una
temperatura specifica.

La temperatura è regolata sulla scala di cinque cifre.

0 = Il compressore è spento AVVISO! La corrente elettrica non è disattivata.
1 = temperatura più alta (raffreddamento minimo)
5 = temperatura più bassa (raffreddamento massimo)

La temperatura del vano frigorifero può variare in base alla temperatura dell'ambiente, la

quantità di alimenti, la temperatura di alimenti e sulla frequenza di apertura e chiusura
delle porte del dispositivo.

SE LA STANZA È FRESCA, IL DISPOSITIVO SI RAFFREDDA DI MENO. LA TEMPERATURA
NEL DISPOSITIVO PUÒ AUMENTARE. Usare la rotella del termostato per impostare una
temperatura più bassa.

SCONGELAMENTO. PULIZIA E MANUTENZIONE

IL VANO FRIGORIFERO SI SCONGELA AUTOMATICAMENTE. Le gocce di ghiaccio che si formano
sulla parete posteriore del vano frigorifero si scongelano durante il periodo in cui il compressore
non funziona e l'acqua scongelata scorre nel canale di drenaggio dell'acqua fino al vassoio
sopra.

PULIRE REGOLARMENTE IL DISPOSITIVO.

Ricordarsi che prima di pulire la parte posteriore del dispositivo è necessario

scollegarlo dall'alimentazione di corrente tirando la spina dalla presa elettrica.

34

• Proteggere le superficie interne del dispositivo e le parti in plastica da

grassi, acidi e salse. Nel caso di fuoriuscita accidentale – pulire
immediatamente con acqua insaponata o detersivo per la lavastoviglie.
Asciugare le superfici interne ed esterne.

• Pulire regolarmente le guarnizioni di tenuta delle porte. Asciugare.

• PULIRE REGOLARMENTE IL CANALE DELL'ACQUA DI SCONGELAMENTO

CON UN DETERSIVO SPECIALE 7 A TALE SCOPO (Fig. 1). 

• Almeno una volta l'anno pulire la polvere dalla parte posteriore del

dispositivo e dal compressore. Per pulire usare una spazzola morbida, un
panno elettrostatico o aspiratore.

• NON usare detergenti contenenti particelle abrasive, acido, alcool o benzene per pulire le

superfici interne ed esterne del dispositivo. NON usare panni o spugne con superficie ruvida
adatte a lavaggio energico. Pulire le porte in vetro con detersivi per la pulizia del vetro.

• Se il dispositivo deve essere spento per lungo periodo, lasciare le porte aperte.

CAMBIO DIREZIONE APERTURA DELLA PORTA

Consigliamo di eseguire il cambio direzione dell'apertura della porta assistiti da un tecnico. Vi
occorre: chiave inglese N. 8 e N. 10, cacciavite. Per il cambio direzione dell'apertura della porta

è instaurata una molla aggiuntiva. Nel cambiare direzione dell'apertura della porta è VIETATO

posizionare il frigorifero orizzontalmente.
Eseguite le azioni indicate in ordine seguente (vedere Fig. 5, pagina 3):

ATTENZIONE! Spegnete il frigorifero – staccate il connettore del cavo elettrico dalla
presa elettrica.

• Svitate quattro viti di fissaggio 2 del coperchio 1 del pannello pubblicitario e togliete il

coperchio; Svitate due viti di fissaggio 4 dei supporti del cavo ombelicale 5 del pannello
pubblicitario situati nella parte anteriore;

• Nella parte posteriore del frigorifero svitate quattro viti 21, togliete il coperchio 22 e staccate

la spina del cavo ombelicale del pannello pubblicitario 23;

• Svitate quattro viti del fissaggio pannello pubblicitario 3, togliete il pannello pubblicitario;

• Togliete il coperchio del dado 8, svitate il dado 9 dall'asse del meccanismo della chiusura

automatica della porta 10;

• Svitate tre viti 6 del supporto fissaggio della porta superiore 7 e il supporto insieme alle viti e

alle rondelle avvitate dall'altra parte dell'armadio girando prima il supporto di 180o;

• Sollevando togliete le porte 11; Svitate viti di fissaggio 14 della griglia ripiano inferiore 19 e

togliete la griglia ripiano staccando i gancetti dall'armadio che si trovano in basso alla griglia
ripiano. La linguetta dell'armadio 17 deve essere in posizione orizzontale;

• Spostate dall'altra parte il coperchietto 18 situato dalla parte sinistra della griglia ripiano;

• Svitate quattro viti di fissaggio 16 del supporto per attaccare la porta inferiore 15 e due viti di

fissaggio 20 del supporto per tenere la porta 16. Togliete i supporti insieme alle viti e alle
rondelle.

• Girate l'asse del supporto per attaccare la porta inferiore 13 nel altro foro filettato, in modo

simmetrico alla posizione attuale. Avvitate i supporti 15 e 20, scambiateli di posto;

• Togliete dalle porte il meccanismo della chiusura automatica 10 e sostituite la molla,

inserendo la molla 24, che si trova nel pacchetto dei pezzi complessivi;

• Girate le porte di 180

+0,1

) mm;

• Appendete la porta dalla parte sinistra, prima cambiando di posto il meccanismo della chiusura

automatica della porta 10 con 12, che si trova in basso della porta;

• Avvitate la griglia ripiano inferiore e fissate dalla porta il pannello pubblicitario;

Passate i cavi del pannello pubblicitario insieme ai supporti dall'altra parte dell'armadio, fissateli
e attaccate il cavo ombelicale del pannello pubblicitario

o

e per la fissazione del pannello pubblicitario forate quattro fori (ø 2,8

35

PROBLEMI DI FUNZIONAMENTO E SOLUZIONI

• Il dispositivo è collegato alla corrente elettrica ma non funziona. Controllare che le

installazioni di alimentazione elettrica domestica siano a posto. Controllare che la spina sia
correttamente inserita nella presa di corrente.

• Il rumore è aumentato. Controllare che il dispositivo sia posizionato su una superficie

stabile e piana. Per renderla piana, regolare i piedi anteriori. Controllare se il dispositivo non
tocca nessun mobile, e che nessuna parte del sistema del frigorifero sul lato posteriore del
dispositivo tocchi la parete. Tirare il dispositivo lontano da mobili o pareti. Controllare che la
causa dell'aumento di rumore non sia dovuta a bottiglie, lattine o piatti nel dispositivo che
possono toccarsi gli uni con gli altri.

• Si è formata dell'acqua alla base del vano del frigorifero. Controllare se il canale

dell'acqua di scongelamento non è bloccato. Pulire il canale dell'acqua di scongelamento con

un detersivo per tale scopo.

• Si è formata dell'acqua sotto il dispositivo. Il vassoio di raccolta dell'acqua di

scongelamento è finito sotto il compressore. Mettere il vassoio sopra il compressore.

• Quando la porta del dispositivo è aperta, le guarnizioni di tenuta in gomma escono

fuori. La guarnizione è sporca con alimenti appiccicosi (grasso, sciroppo). Pulire le
guarnizioni di tenuta e passarvi sopra acqua calda insaponata e asciugare. Mettere
nuovamente le guarnizioni di tenuta in gomma a posto.

• Alta temperatura nel dispositivo, le pause di funzionamento del compressore sono

brevi. Accertarsi che la porta/porte del dispositivo siano chiuse, che la porta non è stata
tenuta aperta più del necessario quando si prendono o inseriscono alimenti e che non sono

stati messi troppi alimenti caldi nel dispositivo.

• La parte superiore del dispositivo presenta condensa. L'umidità relativa dell'aria è

superiore a 65 %. Far ventilare la zona in cui vi è il dispositivo e se possibile togliere la causa
di umidità.

INFORMAZIONI SULLA SALVAGUARDIA DELL’AMBIENTE

Questo simbolo indica che se non si dovesse più aver bisogno dell’apparecchio,
questo non può essere smaltito assieme agli altri rifiuti urbani generici. Dovrebbe

essere raccolto ed eliminato separatamente, ovvero in containers specificatamente
contrassegnati da questo simbolo, in centri di raccolta rifiuti ingombranti.
Informazioni complete su dove consegnare in modo sicuro il vecchio apparecchio

possono essere fornite dalle autorità locali, dal negozio in cui è stato acquistato l’apparecchio o

dai rappresentanti della casa costruttrice.
Se si decide di rottamare l’apparecchio se ne dovrà rendere impossibile l’utilizzo, in modo da
prevenire possibili inconvenienti. Estrarre la spina dalla presa elettrica e tagliare via il cavo.
Staccare la guarnizione. Rompere la chiusura di sicurezza dello sportello, in caso fosse presente.

Non smontare l’apparecchio autonomamente, consegnarlo a un’impresa di

riciclaggio.

SERVIZIO DI GARANZIA

SE IL DISPOSITIVO NON FUNZIONA CORRETTAMENTE, CONTROLLARE SE È POSSIBILE
RIMEDIARE ALLA CAUSA DEL GUASTO DEL DISPOSITIVO. Se non è possibile risolvere il
problema, contattare il rappresentate di assistenza del frigorifero più vicino telefonicamente o

per iscritto. Quando si contatta il servizio assistenza indicare il modello del frigorifero e il
numero. Questi dati sono presenti sull'etichetta del prodotto che è incollata sulla parete del
vano frigorife.

36

Scheda informativa sul prodotto
REGOLAMENTO DELEGATO DELLA COMMISSIONE (UE) 2019/2018

Fornitore suo nome o marchio: Whirlpool

Model identifier:

ADN 221S

ADN 221/2

ADN 221

ADN 221 C

Apparecchio di refrigerazione con funzione di vendita diretta:
Refrigeratori per bevande

Codice famiglia armadio

K4

K4

Parametri specifici del prodotto

Volume lordo totale, L

455

455

Condizioni ambientali per le quali

l'apparecchio è idoneo:

Temperatura più calda (° C)

+32

+32

Umidità relativa (%)

65

65

Parametri generali del prodotto:

Consumo di energia in kWh / anno

897.00

897.00

EEI Indice di efficienza energetica

49.5

49.5

Classe di efficienza energetica

D

D

Temperature consigliate) per una
conservazione ottimale degli alimenti (° C)

+5

+5

Parametri della sorgente luminosa:

tipo di sorgente luminosa

Tecnologia di illuminazione utilizzata: LED

Classe di efficienza energetica

D

D

Dimensioni d’ingombro (A x L x P) in cm

202,5

x 60 x

68,5

202,5

x 60 x 73

Dati elettrici

Vedere sull'etichetta del prodotto

37

CZ

POZORNĚ SI PŘEČTĚTE NÁVOD K OBSLUZE. Při nedodržení pokynů hrozí riziko úrazu,
poškození spotřebiče a ztráty nároku na bezplatný záruční servis.
Wýrobce nenese odpovědnost za škody vzniklé nedodržováním zásad obsažených v tomto
návodu.
Doporučujeme, abyste tento návod k obsluze uschovávali po celou dobu, kdy spotřebič
vlastníte. Když spotřebič prodáváte, předejte návod k obsluze novému majiteli.

Všeobecné informace:

Tento spotřebič je komerčni chladnička - vitrina určena k ochlazovani napojů, se
skleněnými dveřmi. Tento spotřebič je určen pro komerční využití!

VÝROBCE ZARUČUJE SPOLEHLIVÝ PROVOZ SPOTŘEBIČE PŘI OKOLNÍCH TEPLOTÁCH OD
+16 °C DO +32 °C A RELATIVNÍ VLHKOSTI VZDUCHU NEPŘEKRAČUJÍCÍ 65 %.

BEZPEČNOSTNÍ POKYNY

Všeobecné bezpečnostní požadavky:

 VAROVÁNÍ: Dávejte pozor na to, aby nedošlo k zablokování či ucpání

kteréhokoli větracího otvoru uvnitř i zvenčí spotřebiče.

 VAROVÁNÍ: Uvnitř prostoru pro skladování potravin nepoužívejte žádné

elektrické spotřebiče, nejedná-li se o typ doporučený výrobcem.

 VAROVÁNÍ: Při umisťování spotřebiče na místourčení se ujistěte, že napájecí

kabel není někdezachycen nebo zda nedošlo k jeho poškození.

 VAROVÁNÍ: Zezadu spotřebiče neumisťujtepřenosné vícezásuvkové

prodlužovací přívodynebo přenosné napájecí zdroje.

 VAROVÁNÍ: Spotřebič se musí likvidovat podle státních předpisů.

VAROVÁNÍ: Nepoškoďte chladicí systém spotřebiče. Obsahuje chladicí plyn
R600a. Je-li chladicí systém poškozený:

• Nepracujte s otevřeným plamenem. Vyvarujte se vzniku jisker - nezapínejte

žádné elektrické spotřebiče nebo svítidla.

• Ihned vyvětrejte místnost.

• V případě poškození chladicího okruhu je třeba na několik minut vyvětrat

místnost, ve které se nachází spotřebič (tato místnost musí mít alespoň 4 m³; pro
spotřebič s izobutanem /R600a).

C-pentan se používá jako nadouvadlo izolační pěně a jde o hořlavý plyn

 Spotřebič se musí používat pouze k skladování potravin.
 Tento spotřebič není určen pro skladování výbušných látek, jako jsou

aerosolové plechovky s hořlavým pohonným plynem.

38

 Je zakázáno ukládat benzin a jiné hořlavé kapaliny v blízkosti spotřebiče.
 Děti od 8 let výše a osoby s omezenými fyzickými, smyslovými či duševními

schopnostmi nebo nedostatkem zkušeností a znalostí mohou tento spotřebič
používat pod dohledem nebo po poučení o bezpečném použití spotřebiče,
pokud si uvědomují související rizika.

 Spotřebič musí být zapojen do uzemněné síťové zásuvky. Uzemněná elektrická

zásuvka, do které se má spotřebič zapojit, musí být na přístupném místě.

 Je-li spotřebič vyroben se speciálním napájecím kabelem, lze ho nahradit

pouze stejným speciálním kabelem dodaným výrobcem.

 Pro zamezení rizikům by poškozené napájecí kabely měl vyměňovat pouze

výrobce, údržbový technik nebo osoba s ekvivalentní kvalifikací.

 Nesmí se používat spojovací články, několikanásobné zásuvky (rozváděče),

dvoužilové prodlužovací kabely. Pokud je nutné použití prodlužovacího kabelu,
může to být pouze prodlužovací kabel s ochranným kolíkem, jednozásuvkový,
který má bezpečnostní atest VDE/GS. Pokud bude použit prodlužovací kabel (s
ochranným kolíkem, který má bezpečnostní značku), pak jeho zásuvka musí být
umístěna v bezpečné vzdálenosti od dřezů a nemůže být vystavena na zalití
vodou a různými odpady.

 Frekvence a výkon elektrické instalace musí odpovídat všeobecným

parametrům spotřebiče, jak je uvedeno v typovém štítku výrobku.

 Při umisťování spotřebiče dávejte pozor, abyste nepřitiskli elektrický kabel;

předejdete tak jeho poškození. Neumisťujte vedle spotřebiče těžké předměty,
například chladicí jednotky, nábytek nebo jiná zařízení, takovým způsobem, že by
mohly stisknout a poškodit elektrický kabel. To by mohlo způsobit zkrat a požár.

 Ujistěte se, že zástrčka elektrického kabelu není přitisknuta zadní stěnou

spotřebiče nebo jinak poškozená. Poškozená zástrčka může způsobit požár!

 POZOR! Nesnímejte kryt ze světelné emisní (led) diody! Pokud je chladicí zařízení

vybaveno světelnou emisní (LED) diodou a toto světlo nefunguje, svěřte opravu
údržbovému technikovi. Světlo může vyměňovat pouze údržbový technik!

 Je-li spotřebič odpojen od sítě (při čištění, přemisťování atd.), LZE HO ZNOVU

ZAPNOUT PO PATNÁCTI MINUTÁCH.

 Před každou údržbovou činností je třeba vytáhnout zástrčku ze síťové zásuvky .

Chcete-li spotřebič vypnout, nesmíte tahat za napájecí kabel. Vždy tahejte za
pevně uchopenou zástrčku.

 Je zakázáno používat technicky poškozený spotřebič.
 Nepokládejte na spotřebič žádné mísy s tekutinami a nenechávejte na něm

vázy s květinami ani jiné nádoby naplněné tekutinami.

39

Je-li spotřebič porouchaný a není možné ho opravit podle uvedených
doporučení, odpojte ho od sítě, otevřete dveře a zavolejte servisního
odborníka. Veškeré technické nebo konstrukční závady může opravovat
pouze servisní zástupce.

Spotřebič se musí přepravovat pouze ve svislé poloze. VÝROBCE NEPONESE
ODPOVĚDNOST ZA ŽÁDNÉ ŠKODY SPOTŘEBIČE, K NIMŽ DOJDE V DŮSLEDKU
NEDODRŽENÍ POKYNŮ PRO PŘEPRAVU.

UMÍSTĚNÍ A PŘIPOJENÍ K SÍTI

Umístění:

• Spotřebič instalujte na suchém, dobře větraném místě, jehož okolní teplota odpovídá

klimatické třídě uvedené na typovém štítku spotřebiče.

VAROVÁNÍ! Spotřebič se nesmí používat v nevytápěné místnosti nebo pod
přístřeškem. Umístěte spotřebič mimo dosah zdrojů tepla, například
kuchyňského sporáku/trouby, radiátorů nebo přímého slunečního světla.
Spotřebič se nesmí dotýkat žádného topného, plynového nebo vodního
potrubí ani žádných jiných elektrických spotřebičů.

• Nezakrývejte větrací otvory na vrchní straně spotřebiče - kolem spotřebiče musí být dobrý

oběh vzduchu. Mezi vrchní stranou spotřebiče a jakýmkoliv případným nábytkem nad ním musí
být alespoň 10 cm mezera. Nebude-li tento požadavek splněn, spotřebič bude mít větší
spotřebu elektrické energie a kompresor se může přehřívat.

• Je-li spotřebič umístěn v rohu, mezi jeho skříní a stěnou musí být alespoň 3 cm mezera.

Náčrt pro použití chladničky str. 1, obr. 2..

• Spotřebič musí stát na rovném povrchu a nesmí se dotýkat stěny. Bude-li třeba, upravte výšku

spotřebiče tak, že nastavíte vyrovnávací nohy: otočením doprava zvýšíte přední stranu
spotřebiče, otočením doleva ji snížíte. Je-li spotřebič nakloněn mírně dozadu, dveře se samy
zavřou.

Příprava spotřebiče k provozu:

Doporučuje se připravovat spotřebič k provozu s pomocníkem.

• Zařízení musí být přepravováno pouze ve svislé poloze; dělat nenaklánějte o více než 30 °

• Odstraňte obalový materiál. Zdvihněte chladničku ze základny z pěnového polystyrénu.

Odtrhněte lepicí pásky. Odstraňte všechny červené součásti. Při umisťování na zvolené místo
se bude chladnička mnohem snadněji přemisťovat, jestliže ji vpředu trochu zvednete a
nakloníte ji dozadu, takže bude moci jet po kolečkách.

Ze odtokového, který je umístěn pod kompresorem, vytáhněte zástrčku se
sítovým kabelem (to je určeno jenom pro dopravu. Během provozu kabel nesmí
být v odtokovém žlábku.) Nezapínejte chladicí zařízení do elektrické síti předtím, než
kompletně odstraníte napájecí kabel a zástrčku z misky pro odtok vody. Spotřebič se
nesmí zapojovat do sítě, dokud nebudou odstraněny všechny obalové a
přepravní materiály.

• Vyndejte ze sáčku dva opěradla 1 (viz. Str. 2, obr. 6a) a pomoci šroubů 2 připevněte na místa

uvedené v zádní častí chladnički.

• Vyndejte ze sáčku krytek 1 a nastavte do mřížky 2 pod dveře v levé straně (viz. str. 2, obr.

6b).

• Lze přišroubat políčku. Maksimální padnutí políčky lze dosahnout (viz. Str. 2, obr. 6c).

40

• Po umístění zařízení počkejte přibližně 30 minut před připojením k síti.

1

Ventilátor. Při otevření dveří se
ventilátor vypne.

7

Čistič kanálu na odvádění vody vzniklé táním

2

Regulátor teploty

8

Reklamní panel (model ADN 221 C)

3

Volič ventilátoru

9

Blok vnitřního osvětlení (LED)

4

Tlačítko zapnutí /vypnutí osvětlení

10

Přívodní kabel

5

Teploměr

11

Výsuvná miska pro odtok vody

6

Police s nastavitelnou výškou

Pokud bylo zařízení během přepravy nakloněno o více než 30 °,
počkejte alespoň 4 hodiny před připojením k síti. Pokud se tak nestane,

mohl by se poškodit kompresor.

POPIS SPOTŘEBIČE, ZÁKLADNÍ SOUČÁSTI

Viz str. 1, obr. 1

REGULACE TEPLOTY

Teplota v prostoru chladničky se reguluje otáčením kolečka termostatu 2 (viz obr. 1) jedním
nebo druhým směrem. Při zapnutí zástrčky do zásuvky a nastavení regulátoru teploty 2 v
libovolné poloze s výjimkou „0“, chladnička začne fungovat (funguje kompresor a ventilátor).
Číslo „0, 1, 2, 3, 4, 5“ neznamená konkrétní teplotu

Teplota se reguluje na stupnici s pěti číslicemi.

0 = kompresor je vypnutý UPOZORNĚNÍ! elektrický proud není vypnutý.
1 = nejvyšší teplota (nejnižší chlazení)
5 = nejnižší teplota (nejvyšší chlazení)

Teplota v prostoru chladničky se může lišit v závislosti na okolní teplotě, množství potravin,
teplotě potravin a četnosti otvírání a zavírání dveří spotřebiče.

JE-LI V MÍSTNOSTI CHLADNO, SPOTŘEBIČ CHLADÍ MÉNĚ. Teplota ve spotřebiči se tudíž
může zvýšit. Pomocí kolečka termostatu nastavte nižší teplotu.

ODMRAZOVÁNÍ, ČIŠTĚNÍ A ÚDRŽBA

SPOTŘEBIČ SE ODMRAZUJE AUTOMATICKY. Kapky ledu, které se tvoří na zadní stěně prostoru
chladničky, během nečinnosti kompresoru tají a voda z nich stéká odtokovým kanálem do misky,
kde se odpařuje.

PRAVIDELNĚ ČISTĚTE SPOTŘEBIČ.

Pamatujte, že před čištěním musíte odpojit spotřebič od napájení tak, že
vytáhnete zástrčku ze síťové zásuvky.

• Chraňte vnitřní povrchy a plastové součásti spotřebiče před tuky, kyselinami a

omáčkami. V případě náhodného rozlití okamžitě vyčistěte místo teplou
mýdlovou vodou nebo saponátem na nádobí. Otřete ho do sucha.

• Pravidelně čistěte hermetická těsnění na dveřích. Otřete je do sucha.

•  speciálním jednoúčelovým čisticím nástrojem pravidelně čistěte prostor

kanálu na odvádění vody vzniklé táním 7 (obr. 1, str. 1).

41

• Alespoň jednou ročně otřete prach ze zadní strany skříně spotřebiče a kompresoru. K čištění

lze použít měkký kartáč, elektrostatickou utěrku nebo vysavač.

• NEPOUŽÍVEJTE čisticí prostředky obsahující brusné částečky, kyselinu, alkohol nebo benzen

k čištění vnitřních a vnějších povrchů spotřebiče. NEPOUŽÍVEJTE čisticí látky nebo houby
s drsným povrchem určeným k drhnutí.

• Pokud je nutné nechat spotřebič delší dobu vypnutý, nechte otevřené dveře.

ZMĚNA SMĚRU OTVÍRÁNÍ DVEŘÍ

Doporučuje se provádět změnu směru otvírání dveří s pomocníkem. Budete potřebovat dva klíče (č. 8
a 10) a křížový šroubovák. Výstavba chladničky je určená pro otevírání dveře z levé strany. V tom
případě je dodávána pružina.
Při změně směru otvírání dveří NESMÍTE pokládat lednici do vodorovné polohy.
Proveďte následující úkony v uvedeném pořadí (viz str. 3, obr. 5):

VAROVÁNÍ! Vypněte spotřebič a vytáhněte zástrčku ze síťové zásuvky.

• Odšroubujte čtyři šrouby 2 krytu 1 reklamního panelu a sejměte kryt;

• V přední části odšroubujte dva šrouby 4 držáků spojovacího kabelu 5 reklamního panelu

• V zadní části chladničky odšroubujte čtyři šrouby 21, odstraňte kryt 22 a odpojte napájecí kabel 23

reklamního panelu; Odšroubujte čtyři šrouby 3 a odstraňte reklamní panel;

• Odšroubujte tři šrouby 6 závěsného držáku 7 a odstraňte držák spolu s osou.

• Zvedáním, odstraňte dveře 11; Držák 7 otočte o 180°, a připevněte na opačné straně osu 10

(kterou předtím odšroubujte) spolu s pružinou a podložkou, přišroubujte držák 7 na opačné straně
skříně, symetricky do původní polohy.

• Odšroubujte šrouby 14 spodní mřížky 19 a odstraňte mřížku odpojením háčků od skříně, které jsou

v dolní části mřížky. Západka zámku 17 by měla být ve vodorovné poloze;

• Kryt 18, který se nachází na levé straně mřížky, připevněte na opačné straně;

• Odšroubujte čtyři šrouby 16 spodního držáku dveří 15 a oba šrouby 16 pomocného držáku dveří

20. Vyjměte držáky se šrouby a podložkami.

• Osu 13, spodního držáku dveří, symetricky zašroubujte na opačné straně;

• Držáky 15 a 20 zaměňte mezi sebou; Otočte dveře o 180° a vyvrtejte čtyři otvory o průměru 2,8

mm pro připojení reklamního panelu; Zavěste dveře na levé straně;

• Přišroubujte spodní mřížku a připevněte ke dveřím reklamní panel;

• Kabely reklamního panelu, spolu s držáky přehoďte na opačnou stranu skříně, připevněte je a

připojte kabel reklamního panelu.

PROVOZNÍ PROBLÉMY A JEJICH ŘEŠENÍ

• Spotřebič je připojen k síti, ale nefunguje. Zkontrolujte, zda je v pořádku elektrická instalace

v domě. Zkontrolujte, zda je zástrčka správně zasunuta do síťové zásuvky.

• Zvuk je stále hlasitější. Zkontrolujte, zda spotřebič stojí pevně na rovném povrchu. Chcete-li ho

vyrovnat, nastavte přední nohy. Zkontrolujte, zda se spotřebič nedotýká nějakého nábytku a zda se
žádná část chladicího systému na zadní straně skříně nedotýká stěny. Odtáhněte spotřebič od
jakéhokoliv nábytku nebo stěn. Zkontrolujte, zda nejsou důvodem zvýšené hlučnosti láhve, konzervy
nebo mísy ve spotřebiči, které se navzájem dotýkají.

• Na dně prostoru chladiče se objevila voda. Zkontrolujte, zda není ucpaný kanál na odvádění vody

vzniklé táním. Vyčistěte ho speciálním čisticím nástrojem určeným k tomuto účelu.

• Při otvírání dveří spotřebiče se odtrhuje gumové těsnění. Těsnění je zamazáno lepkavými

potravinami (tukem, sirupem). Vyčistěte těsnění a odpovídající drážku teplou vodou s mýdlem nebo
saponátem na nádobí a otřete je do sucha. Umístěte gumové těsnění zpět na své místo.

• Vysoká teplota v potřebiče, krátké přestávky mezi spouštěním kompresoru. Přesvědčte

se, zda se těsně zavírají dveře spotřebiče, zda nebyly při vyjímání nebo vkládání potravin otevřené
déle, než bylo nutné, nebo zda nebylo do spotřebiče vloženo velké množství teplého jídla.

• Na vrchní straně spotřebiče dochází ke kondenzaci. Relativní vlhkost okolního vzduchu je vyšší

než 65 %. Větrejte místnost, v níž je umístěn spotřebič, a pokud možno odstraňte příčinu vlhkosti.

42

INFORMACE O OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Informační list produktu
“KOMISE V PŘENESENÉ PRAVOMOCI (EU) 2019/2018

Název nebo ochranná známka dodavatele: Whirlpool

Identifikátor modelu:

ADN 221S

ADN 221/2

ADN 221

ADN 221 C

Typ chladicího zařízení s funkcí přímého prodeje: Chladiče nápojů

Kód skříně K4

K4

K4

Specifické parametry produktu:

Celkový hrubý objem, l

455

455

Okolní podmínky, pro které je spotřebič
vhodný:

Nejteplejší teplota (°C)

+32

+32

Relativní vlhkost (%)

65

65

Obecné parametry produktu:

Spotřeba el. energie (kWh/rok)

897.00

897.00

EEI

49.5

49.5

Třída energetické účinnosti

D

D

Doporučená teplota pro optimalizované
skladování potravin (° C)

+5

+5

Parametry světelného zdroje:

Typ světelného zdroje

Použitá světelná technologie: LED

Třída energetické účinnosti

D

D

Rozměry (V x Š x H), cm

202,5

x 60 x

68,5

202,5

x 60 x 73

Elektrické údaje

Viz štítek produktu

Tento symbol znamená, že jakmile již není spotřebič potřebný, nelze ho likvidovat společně
s ostatním směsným komunálním odpadem. Musí se odvézt a zlikvidovat samostatně, tj.
v bednách speciálně označených tímto symbolem, ve sběrnách pro objemný odpad. Úplné

informace o místech, kam lze bezpečně odvážet staré spotřebiče, lze získat na místních

rozhodnete vyřadit spotřebič, znemožněte jeho použití, abyste předešli případné nehodě. Vytáhněte
zástrčku ze síťové zásuvky a potom odřízněte napájecí kabel. Odtrhněte těsnění. Je-li instalován
zámek dveří, vylomte ho. Nedemontujte spotřebič vlastními silami. Odvezte ho do

recyklačního střediska.

úřadech, v obchodě, kde jste koupili spotřebič, nebo od zástupců výrobce.Pokud se

ZÁRUČNÍ SERVIS

Má-li váš spotřebič závadu, vyzkoušejte, zda jste schopni odstranit příčinu vlastními silami.
Nedokážete-li vyřešit problém sami, obraťte se telefonicky nebo písemně na nejbližší servisní
zastoupení pro vaši chladničku. Při kontaktování je nutné uvést model a číslo chladničky. Tyto údaje
najdete na typovém štítku výrobku nalepeném na levé stěně prostoru chladničky.

43

DE

LESEN SIE BITTE DIE GEBRAUCHSANWEISUNG SORGFÄLTIG DURCH. Bei Nichtbeachtung
der in der Gebrauchsanweisung genannten Anweisungen besteht die Gefahr der

Beschädigung des Geräts und des damit verbundenen Verlusts des Rechts auf

Garantieleistungen. Wir empfehlen ihnen, die Gebrauchsanweisung bis zum Ende der

Betriebszeit aufzubewahren und sie im Falle eines Verkaufs des Geräts an den neuen
Eigentümer weiterzugeben.

Allgemeine daten:

Der Kühlschrank ist ein Kommerzkühlschrank –Vitrine mit einer Glastür, der für die
Abkühlung, Exponierung und Aufbewahrung von Geträn-ken geeignet ist. Diese Geräte

sind für den gewerblichen Gebrauch bestimmt!

DER HERSTELLER GARANTIERT EINE ZUVERLÄSSIGE FUNKTION DES KÜHLSCHRANKS BEI

EINER UMGEBUNGSTEMPERATUR VON +16 BIS +32 GRAD CELSIUS UND EINER
VERHÄLTNISMÄSSIGEN LUFTFEUCHTIGKEIT VON BIS ZU 65 PROZENT.

SICHERHEITSHINWEISE

Allgemeine Sicherheit:

 WARNUNG! Belüftungsöffnungen der Geräteverkleidung oder des Aufbaus

nicht mit Einbaumöbeln verschließen.Es muss eine ausreichende Luftzirkulation
gewährleistet sein.

 WARNUNG! Keine elektrischen Geräte (z.B. Eisbereiter usw.) im Innenraum

betreiben, die nicht in der Anleitun beschrieben sind.

 WARNUNG! Stellen Sie beim Aufstellen des Geräts sicher, dass das Netzkabel

nicht eingeklemmt oder beschädigt ist.

 WARNUNG! Stellen Sie es nicht möglich, mehrere tragbare Steckdosen oder

tragbare Stromversorgungen auf der Rückseite des Geräts auf.

WARNUNG! Kühlkreislauf nicht beschädigen. Austretendes Kältemittel

kann zu Augenverletzungen führen oder sich entzünden. Verwendetes

Kühlmittel R 600a. Falls das Kühlsystem beschädigt ist:

• Kein offenes Feuer verwenden.

• Funkenschlag vermeiden, keine elektrischen sowie Beleuchtungsgeräte

einschalten.

• Im Falle einer Beschädigung des Kühlkreislaufs muss der Raum, in dem das

Gerät aufgestellt wurde, einige Minuten gut durchgelüftet werden (Das Gerät mit
Isobutan R600a benötigt einen Raum von mindestens 4 qm Fläche.)

C-Pentan wird als Treibmittel im Isolierschaum verwendet und ist ein
brennbares Gas.

44

 WARNUNG: Sind Reparaturen oder Eingriffe am Gerät erforderlich, müssen

diese von einem autorisierten Kundendienst durchgeführt werden, um
Sicherheitsbestimmungen zu beachten und Gefährdungen zu vermeiden. Dies
gilt auch für den Austausch der Anschlussleitung.

 Das Kühlgerät nur Aufbewahrung von Esswaren verwenden.
 In diesem Gerät keine explosionsfähigen Stoffe, wie zum Beispiel

Aerosolbehälter mit brennbarem Treibgas, lagern

 Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierter

physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an
Erfahrung und/oder Wissen benutzt werden, wenn siebeaufsichtigt oder

bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die

daraus resultierenden Gefahren verstanden haben.

 Das Kühlgerät nur an eine vorschriftsmäßig installiert Schutzkontaktsteckdose
 Anschließen. Die Netzspannung muss der auf dem Typenschild des Gerätes

angegebenen Spannung entsprechen. Das Kühlgerät entspricht den Richtlinien,
die für die CE-Kennzeichnung verbindlich Sind.

 Die Anschlussleitung sollte nicht die Rückseite, wie z.B. den Wärmetauscher

berühren, um eventuelle Vibrationsgeräusche zu vermeiden.

 Vor dem aufstellen ein defektes kabel unbedingt durch ein neues vom selben

typ wie das vom hersteller des kühlgeräts verwendete ersetzen, um schaden an

gesundheit und eigentum zu vermeiden.

 Keine Adapter, Mehrfachstecker oder zweiadrige Verlängerungskabel ohne

Nulleiter verwenden. Sollte ein Verlängerungskabel nötig sein, muß es der
VDE/GS – Norm entsprechen.

 Um jegliches risiko auszuschliessen, darf ein schadhaftes netzkabel nur vom

hersteller, dessen wartungsmeister Oder einer entsprechend ausgebildeten
person ausgewechselt werden.

 Beachten Sie bitte beim Aufstellen des Kühlgeräts, dass dieser das Netzkabel

nicht beschädigt. Nichts Schweres wie Kühlgeräte Oder andere geräte auf das
Stromkabel stellen, um dieses nicht zu beschädigen. Andernfalls könnte dies zu
einem Kurzschluss und zu einem Brand führen.

 Achten Sie darauf, dass die Rückwand des Kühlgeräts den Netzstecker nicht

berührt oder letzterer in irgendeiner Weise beschädigt ist. Ein defekter
Netzstecker kann zu einem Brand führen!

 Warnung! Nehmen Sie nicht die Abdeckung der LEDInnenraumbeleuchtung ab.

Im Falle eines Defektes der LED-Lampe rufen Sie den Kundendienst (siehe
Anhang).

45

 Nach dem ausschalten des geräts (zur reinigung, zum aufstellen an einem

anderen platz usw.) Dieses erst nach mindestens 15 MINUTEN wieder ans netz
anschließen.

 Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung

trennen möchten. Ziehen Sie stets am Netzstecker.

 Die Benutzung eines technisch nicht einwandfreien Geräts ist zu unterlassen.
 Vor der Reinigung Das Kühlgerät ausschalten und den Netzstecker aus der

Steckdose ziehen.

 Das Kühlgerät darf nicht verbrannt werden.
 Schützen Sie dies Innenwände und alle Kunststoffteile des Kühlgeräts vor

Kontakt mit Fett, Säuren und Soßen.

 Bitte keine elektrischen Geräte wie Mikrowellengeräte, Haartrockner,

Bügeleisen, Wasserkocher und ähnliche auf den Kühlschrank stellen:
Kunststoffteile könnten sich entzünden.

NUR DER SERVICE-FACHMANN IST IMSTANDE, TECHNISCHE MÄNGEL
ZU BEHEBEN.

Das Kühlgerät in vertikaler Lage transportieren. BEI NICHTBEACHTUNG DER

TANSPORTVORSCHRIFTEN KANN DER HERSTELLER NICHT FÜR ENTSTEHENDE
SCHÄDEN HAFTBAR GEMACHT WERDEN.

INBETRIEBNAHME UND BETRIEBSBEDINGUNGEN

Aufstellung:

• Installieren Sie dieses Gerät in einem trockenen, gut belüfteten Raum, in dem die

Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typenschild des
Geräts angegeben.

ACHTUNG! Der Gerät darf nicht in ungeheizten Räumen oder auf dem
Balkon betrieben werden. Das Gerät nicht in unmittelbarer Nähe einer
Heizquelle (Kochherd, Heizkörper, direkte Sonneneinstrahlung) aufstellen.
Der Gerät darf nicht in Kontakt mit Heizungs- Gas- und Abwasserrohre
geraten sowie elektrische Geräte nicht berühren.

• Die Lüftungsöffnung an der Oberseite des Geräts darf nicht abgedeckt werden, eine

ungehinderte Lufzirkulation muss gewährleistet sein. Der Zwischenraum zwischen der
Oberseite des Geräts und einem darüber befindlichen Möbel sollte mindestens 10 cm
betragen. Andernfalls steigt der Stromverbrauch des Kühlschranks an oder der Kompressor
kann sich überhitzen.

• Falls der Gerät in einer Ecke aufgestellt werden soll, belassen Sie einen seitlichen Abstand von

mindestens 3 cm. Schema des zum Betrieb des Kühlschrankes erforderlichen
Außenraumes. Außenabmessungen für die Installation (siehe Seite 1, Abb. 2).

• Der Gerät ist unbedingt auf einer ebenen Oberfläche aufzustellen. Regulieren Sie, falls nötig,

die Höhe durch Drehen der Stützfüße: durch Drehen im Uhrzeigersinn hebt sich der Vorderteil
des Geräts, durch Drehen im Gegenuhrzeigersinn senkt er sich. Wenn der Kühlschrank ganz
leicht nach hinten geneigt steht, gehen die Türen von selbst zu. Damit sich die

46

Kühlschranktür von selbst schließt, den Kühlschrank so aufstellen, dass er eine leichte

1

Ventilator. Mit dem Öffnen der Tür

schaltet sich der Ventilator aus.

7

Reinigungsinstrument für die

Tauwasserauffangrinne (rot)

2

Temperaturregler

3

Ventilatorschalter

8

Werbeschild (ADN 221 C)

4

Schalter Ein/Aus für die Beleuchtung

9

LED Leuchtmittel

5

Thermometer

10

Netzdraht

6

Ablageflächen (Höhe verstellbar)

11

Wasserauffangschale

Neigung nach hinten hat. Es ist sehr wichtig, dass beide Vorderfüße gleichhoch sind.

Vorbereitung des Geräts:

• Wir empfehlen, für die Vorbereitungsarbeiten eine weitere Person heranzuziehen.

• Das Gerät sollte in der vertikalen Arbeitsstellung transportiert werden und dabei nicht um

mehr als 30° geneigt warden.

• Die zum Transport bestimmten Schaumpolyurethanschilder vom oberen Teil entfernen und

vom unteren Teil des Kühlschranks herausziehen. Beim Verschieben des Kühlschranks an eine
andere Stelle ist der vordere Teil etwas anzuheben, damit die vorderen Füße den Boden nicht
berühren.

Klebeband entfernen und die Tür öffnen Aus der Wasserauffangschale 11 (Abb. 1), die
unter dem Kompressor liegt, den Stecker mit dem Netzdraht 10 völlig herausziehen (Das
war nur für den Transport geeignet. Beim arbeitenden Kühlschrank muss der

Draht aus der Schale herausgenommen werden.

• Aus Beutel zwei Abstandshalter 1 herausnehmen und mit den Schrauben 2 an den markierten

Stellen im hinteren Teil des Kühlschranks befestigen (siehe Seite 2. Abb. 6a)

• Aus dem Beutel den Deckel 1 herausnehmen und ins Gitter 2, das sich in der linken Seite

unter der Tür befinden, einstecken (siehe Seite 2. Abb. 6b)

• Die Neigung des Regals 2 ist erlaubt. Die maximale Neigung des Regals erfolgt durch

Absenkung der vorderen Halter um fünft Schritte (siehe Seite 2. Abb. 6c)

• Warten Sie nach dem Aufstellen 30 Minuten bevor Sie das Gerät an das Stromnetz

anschließen.

Wenn Sie das Gerät mit mehr als 30° Neigung transportiert haben;
warten Sie bitte 4 Stunden bevor Sie das Gerät an das Stromnetz
anschließen. Dies ist erforderlich, damit das Öl in den Kompressor

zurückfließen kann. Bei Nichtbeachtung dieser Vorschrift droht der Ausfall des

Kompressors.

BESCHREIBUNG DES GERÄTS, HAUPTBESTANDTEILE

Siehe Seite 1. Abb. 1

TEMPERATURREGULIERUNG

Die Temperatur im Kühlabteil wird durch Drehen des Temperaturdrehreglers 2 (siehe Seite 1, Abb.

1) in der einen oder anderen Richtung eingestellt. Der Kühlschrank wird durch das Stecken des
Steckers in die Netzsteckdose und durch die Einstellung des Thermoreg-lersrades 2 auf beliebige

Stellung außer der Stellung „0“ eingeschaltet (Kompressor und Ventilator arbeiten). Die Zahl „0, 1, 2,
3, 4, 5“ bedeutet keine bestimmten Temperaturen.

47

Die Temperatur kann auf einer fünfteiligen Skala reguliert werden:

0 = der Kompressor wird abgeschaltet . Das Gerät ist noch am Stromnetzanges chlossen
1 = höchste Temperatur (geringste Kühlung)
5 = niedrigste Temperatur (stärkste Kühlung)

DIE TEMPERATUR IM KÜHLFACH KANN ABHÄNGIG VON UMGEBUNGSTEMPERATUR, MENGE
UND TEMPERATUR DER NAHRUNGSMITTEL, HÄUFIGKEIT DER TÜRÖFFNUNG SCHWANKEN.

BEI NIEDRIGER RAUMTEMPERATUR KÜHLT DER GERÄT WENIGER STARK, DESHALB KANN
DIE TEMPERATUR IM KÜHLSCHRANK ANSTEIGEN. Stellen Sie in diesem Fall die Temperatur

mithilfe des Temperaturreglers niedriger.

ABTAUEN, REINIGUNG UND PFLEGE

DIE KÜHLKAMMER TAUT AUTOMATISCH AB. Die sich hinten in der Kühlkammer bildenden Eistropfen
schmelzen während der Betriebspausen des Kompressors, das Schmelzwasser fließt durch die
Tauwasserauffangrinne ins Tauwasserverdunstungsgefäß auf dem Kompressor und verdunstet dort.

REINIGEN SIE DEN KÜHLSCHRANK REGELMÄSSIG.

Vergessen Sie nicht vor dem Abtauen oder dem Reinigen des hinteren Teils des
Gehäuses das Gerät vom Netz zu nehmen!

• Bewahren Sie die Innenoberflächen des Geräts und alle Kunststoffteile vor Fett, Säure, Soßen. Falls

Sie unabsichtlich davon ausgießen, reinigen Sie die betroffenen Flächen sofort mit warmem
Seifenwasser oder Spülmittel. Reiben Sie sie anschließend trocken.

• Reinigen Sie die Türdichtung regelmäßig. Reiben Sie sie trocken.

• REINIGEN SIE REGELMÄßIG DIE ABFLUSSÖFFNUNG DER TAUWASSERAUFF-

ANGRINNE MIT DEM DAFÜR VORGESEHENEN REINIGUNGSINSTRUMENT (Abb. 1.)

• Wischen Sie mindestens einmal im Jahr den Staub ab, der sich an der

Kühlschrankrückwand und auf dem Kompressor angesammelt hat. Zur Reinigung
eine weiche Bürste, elektrostatische Tücher oder den Staubsauger benutzen Für

die Innen- und Außenreinigung KEINE, körnigen, säure-, alkohol-, oder
benzinhaltigen Putzmittel verwenden. Bei der Reinigung KEINE Scheuerlappen

oder Schwämme mit rauer Oberfläche verwenden. Außenseite der Tür - Glas - mit Mitteln zur
Glasreinigung säubern

• WENN SIE DAS KÜHLGERÄT FÜR LÄNGERE ZEIT AUSSCHALTEN, LASSEN SIE DIE TÜR OFFEN

WECSEL DES TÜRANSCHLAGS

Zum Wechsel der Öffnungsrichtung der Kühlschranktür empfehlen wir eine weitere Person
heranzuziehen. Sie brauchen: Schraubenschlüssel Nummer 8 und 10, Kreuzschraubenzieher.

Der Kühlschrank darf zum Wechseln der Kühlschranktür NICHT horizontal abgelegt werden.

Gehen Sie wie folgt vor (Siehe seite 3., Abb. 5):

1. Schalten Sie das Gerät ab, ziehen Sie dazu das Netzkabel aus der Steckdose.

2. Die vier Befestigungsschrauben 2 des Plafonds 1 des Werbeschildes ab-schrauben und den

Plafond abnehmen; Die vier Befestigungsschrauben 4 der Verbindungskabelshalter 5 des
Werbeschildes im vorderen Teil abschrauben;

3. Im hinteren Teil des Kühlschranks die vier Schrauben 21 abschrauben, den Deckel 22 entfernen

und den Stecker 23 des Verbindungskabels des Werbeschildes herausziehen;

4. Die vier Befestigungsschrauben 3 des Werbeschildes abschrauben, das Werbeschild abnehmen;

5. Lösen Sie die drei Schrauben 6 des oberen Scharnierhalters 7 und entfernen den Scharnierhalter

zusammen mit der Achse 10; Anhebend entfernen Sie die Tür 11;

6. Die Befestigungsschrauben 14 des unteren Gitters 19 lösen, die Haken von der Tür im unteren

Teil des Gitters abhängen und das Gitter abnehmen. Die Zunge 17 des Türschlosses muß
waagerecht liegen;

7. Den Deckel 18 in der linken Seite des Gitters auf die andere Seite umsetzen; Die vier

Befestigungsschrau-ben 16 des Scharnierhalters 15 der unteren Türaufhängung und die zwei

48

Befestigungsschrauben 16 des Scharnierhalters 20 zur Türunterstützung abschrauben. Die
Scharnierhalter zusammen mit den Schrauben und Scheiben abnehmen;

8. Den Lagerzapfen 13 des Scharnierhalters der unteren Türaufhängung in eine andere symmetrisch

angeordnete Gewindeöffnung einschrauben;

9. Die Scharnierhalter 15 und 20 miteinander umsetzen und anschrauben;

10. Die Tür um 180o drehen und die vier ø 2,8

Werbeschildes bohren; Die Tür in der linken Seite aufhängen;

11. Scharnierhalter 7 um 180o drehen und der gegenüberliegenden Seite die Achse 10 zusammen mit

Federscheibe einschrauben (bevor sie lösen). Schrauben Sie die Scharnierhalter 7 auf der
gegenüberliegenden Seite des Gahäuses symmetrisch in der ursprüngliche Position;

12. Der untere Gitter anschrauben und das Werbeschild an der Tür befestigen;

13. Die Leitungen des Werbe-schildes zusammen mit den Haltern auf die Gegenseite des Schrankes

umsetzen, sie befestigen und den Ver-bindungskabel des Werbeschil-des anschließen.

+0,1

mm Öffnungen für die Befestigung des

STÖRUNGEN UND DEREN BEHEBUNG. Was, wenn...

• Der ans Stromnetz angeschlossene Kühlschrank nicht funktioniert. Überprüfen Sie, ob die

Elektroinstallation bei Ihnen zu Hause in Ordnung ist. Überprüfen Sie, ob der Stecker richtig in die

Steckdose gesteckt wurde.

• Der Lärmpegel des Geräts ansteigt. Überprüfen Sie, ob das Gerät stabil und waagrecht steht.

Zur Regulierung bedienen Sie sich der vorderen Stützfüße des Geräts. Überprüfen Sie, ob zwischen
dem Kühlschrank und anderen Möbeln oder den Teilen an der Hinterseite des Geräts und der Wand
ein Zwischenraum ist. Ziehen Sie den Kühlschrank weg von den Möbeln oder der Wand. Überprüfen
Sie, ob die lauteren Geräusche nicht von Flaschen, Dosen, Geschirr im Kühlschrank stammen, die
sich gegenseitig berühren.

• Wasser auf dem Boden des Kühlfachs. Überprüfen Sie, ob die Abflussöffnung der

Tauwasserauffangrinne nicht verstopft ist. Reinigen Sie die Abflussöffnung der
Tauwasserauffangrinne mit dem dafür vorgesehenen Reinigungsinstrument.

• Wasser unter dem Kühlgerät. Das Tauwasserverdunstungsgefäß ist vom Kompressor gerutscht.

Stellen Sie das Becken auf den Kompressor zurück.

• Beim Öffnen der Kühlschranktüren quillt das Gummidichtungsband hervor. Die Dichtung

ist mit klebrigen Nahrungsmitteln (Fett, Sirup) verschmutzt. Reinigen Sie die Dichtung und die
Vertiefung für die Dichtung mit warmem Seifenwasser oder Spülmittel, reiben sie beides trocken.
Setzen Sie die Gummidichtung wieder in die Vertiefung ein.

• Hohe Temperatur im Kühlschrank, Betriebspausen des Kompressors kurz. Achten Sie

darauf, ob die Kühlschranktüren sich gut dicht schließen lassen, ob nicht die Türen beim
Herausnehmen oder Hineinstellen von Produkten länger als erforderlich offen gelassen wurden, ob
nicht zu viele und zu warme Esswaren in den Kühlschrank gestellt wurden.

• Die Oberfläche des Kühlschranks beschlägt sich. Die Luftfeuchtigkeit in der Umgebung

beträgt mehr als 65 Prozent. Lüften Sie den Raum, in dem das Kühlgerät steht, beseitigen sie falls
möglich die Ursache für die Feuchtigkeit.

UMWELTHINWEISE

Dieses Symbol bedeutet, dass der Kühlschrank nach Ablauf der Betriebszeit nicht über den

normalen Haushaltsabfall entsorgt werden darf, sondern getrennt, in speziellen, mit diesem
Zeichen versehenen Containern, über eine spezielle Sammelstelle entsorgt werden muss.

erfolgen. Genauere Informationen, wo alte Kühlschränke zur Entsorgung abgegeben werden können,
erhalten sie von den örtlichen Behörden, dem Geschäft, in dem Sie den Kühlschrank gekauft haben,
oder vom Hersteller. Vor der Entsorgung des Geräts machen Sie dieses bitte unbrauchbar, damit
mögliche Unfälle verhindert werden können. Ziehen Sie den Netzstecker aus der Steckdose,
zerschneiden sie das Kabel. Reißen Sie dann den Dichtungsgummi vom Kühlgerät. Falls vorhanden,
machen Sie das Türschloss unbrauchbar. Zerlegen Sie das Kühlgerät auf keinen Fall selbst.

Bringen Sie es zu einem Abfallentsorgungsunternehmen.

Die Entsorgung muss gemäß den örtlichen Bestimmungen der Abfallbeseitigung

49

GARANTIELEIST UNGEN

Produktdatenblatt
DELEGIERTE VERORDNUNG (EU) 2019/2016 DER KOMMISSION

Name oder Warenzeichen des Lieferanten: Whirlpool

Modellkennung

ADN 221S

ADN 221/2

ADN 221

ADN 221 C

Art des Kühlgeräts mit Direktvertriebsfunktion: Getränkekühler

Kabinett Familiencode

K4

K4

Produktspezifische Parameter

Gross volume , L

455

455

Umgebungsbedingungen, für die das Gerät
geeignet ist:

Wärmste Temperatur (°C)

+32

+32

Relative Luftfeuchtigkeit (%)

65

65

Allgemeine Produktparameter:

Energieverbrauch (kW/h/Jahr)

897.00

897.00

EEI

49.5

49.5

Energieeffizienzklasse

D

D

Temperatur (en) für optimierte
Lebensmittellagerung (°C)

+5

+5

Lichtquellenparameter

Art der Lichtquelle

Verwendete Beleuchtungstechnologie: LED

Energieeffizienzklasse

D

D

Überbeinige Abmessungen (cm) Höhe /

Breite / Tiefe

202,5

x 60 x

68,5

202,5

x 60 x 73

Elektrische Daten

Siehe Produktetikett

FALLS IHR KÜHLSCHRANK NICHT MEHR RICHTIG FUNKTIONIERT, ÜBERZEUGEN SIE SICH, OB SIE
DIE URSACHE DES NICHT ZUFRIEDENSTELLENDEN BETRIEBS DES GERÄTS NICHT SELBST BEHEBEN
KÖNNEN. Können Sie das Problem nicht selbst lösen, wenden Sie sich telefonisch oder schriftlich an
einen Servicevertreter in Ihrer Nähe. Geben Sie dabei unbedingt Modell und Gerätenummer. Diese
Angaben finden Sie auf der Geräteetikette an der linken Außenwand des Kühlfachs.

50

NL

Lees de veiligheidsinstructies aandachtig door. Indien de instructies niet zorgvuldig worden

toegepast, kunnen er risico’s onstaan of kan er schade worden aangericht met als gevolg

het vervallen van de volledige garantie.
Producent steelt zich niet verantwoordelijk voor de schade die uit het niet nagaan van de
aanwijzingen van deze gebruiksaanwijzing voortvloeit.
Het is aanbevolen om de veiligheidsinstructies te bewaren gedurende de gehele
levensduur van de koelkast. Indien de koelkast wordt verkocht, dient men tevens de
veiligheidsinistructies aan de nieuwe eigenaar te geven.

Algemene informatie:

De koelkast is een commerciële vitrine koelkast, met een glasdeur, bedoeld voor het koelen,
tonen en bewaren van drank. Deze toestellen zijn bedoeld voor commercieel

gebruik!

De werking van de koelkast wordt door de fabrikant gegarandeerd bij een
omgevingstemperatuur tussen +16°c en +32°c en een vochtigheidsgraad die niet hoger dan
65 % is.

VEILIGHEIDSINSTRUCTIES

– WAARSCHUWING: Houd de ventilatieopeningen in de behuizingvan het

apparaat of in de ingebouwde structuurvrij van obstakels.

– WAARSCHUWING: Tijdens het reinigen van het vriesgedeelte geen gebruik

maken van mechanische of elektrische hulpmiddelen om het ontdooingsproces
te versnellen.

– WAARSCHUWING: Zorg er bij het plaatsenvan het apparaat voor dat de

voedingssnoer nietgeklemd zit of beschadigd is.

– WAARSCHUWING: Indien de voedingskabel beschadigd is, dient deze door de

fabrikant, zijn onderhoudspersoneel of door een gespecialiseerd vakman te
worden vervangen om schade te voorkomen.

– WAARSCHUWING: Meerdere draagbarestopcontacten of draagbare voedingen

mogenniet aan de achterkant van het apparaat wordengeplaatst.

– WAARSCHUWING: Wanneer de apparaat wordt afgedankt, dient dit volgens de

landelijke wetgeving plaats te vinden.

WAARSCHUWING: Zorg dat het koelsysteem van de apparaatniet wordt

beschadigd. Indien het koelsysteem wordt beschadigd:

• Geen vuur gebruiken.

• Vermijd vonken ― gebruik geen elektrische apparaten of verlichtingen.

• Ingeval van storing van het koelsysteem is het aangeraden om de ruimte, waarin

het apparaat geplaatst werd door enkele minuten te ventileren (deze ruimte dient
ten minste 4 m3 hebben; voor het product met isobutaan/ R600a)

51

C-Pentaan wordt gebruikt als blaasmiddel in het isolatieschuim en is
een brandbaar gas.

– De koelkast dient uitsluitend voor het koelen en levensmiddelen gebruikt te

worden.

– Dit apparaat is niet geschikt voor de opslag van explosieve stoffen zoals

aerosols met ontvlambaar drijfgas.Het is verboden om benzine of andere
ontvlambare stoffen op te slaan in de onmiddellijke omgeving van het apparaat.

– Dit apparaat mag alleen worden aangesloten op een volgens de wet

geïnstalleerd geaard stopcontact. De geaarde stekker waarmee het apparaat
met het voedingsnet wordt verbonden, dient gemakkelijk bereikbaar te zijn.Zorg
ervoor dat de op het typeplaatje aangegeven spanning overeenkomt met de
netspanning. Dit product komt overeen met de richtlijnen aangegeven op het
CE-label.

– Indien de koelkast voorzien is van de speciale voedingskabel, kan deze enkel

vervangen worden door een gelijksoortige kabel die door de fabrikant wordt
geleverd.

– Om gevaar te voorkomenvermijden mogen beschadigde voedingskabels enkel

door de fabriek, een onderhoudstechnicus of iemand met gelijkwaardige
ervaring vervangen worden.

– GEBRUIK GEEN verlengkabels, adapters of hub.
– Bij het plaatsen van de koelkast moet gecontroleerd worden of de

voedingskabel niet gekneld zlt en zodoende beschadigd wordt. Bij het plaatsen
van eventuele zware objecten zoals bijvoorbeeld koelelementen, meubels of
andere apparaten naast de koelkast, dient men ervoor te zorgen dat de
voedingskabel niet bekneld raakt. Dit kan namelijk kortsluiting en brand
veroorzaken.

– Controleer of de stekker van de voedingskabel niet achter de koelkast gekneld

zit of dat het op andere wijze beschadigd wordt. Een beschadigde stekker kan
brand veroorzaken!

– Waarschuwing! Verwijder nooit de afdekking van het binnenverlichting LED

lampje. Wanneer er een defect is, neem dan contact op met onze
klantenservice voor assistentie.

– Als de stekker van de koelkast uit het het stopcontact wordt gehaald, (bij

schoonmaak, verplaatsing, enz.), kan het apparaat na 15 minuten weer
aangesloten worden.

– Het is verboden om technisch beschadigde apparaten te gebruiken.
– De koelkast mag niet door verbranding vernietigd worden.

52

– Plaats geen andere werkende elektrische apparaten (zoals magnetrons,

haardrogers, strijkijzers, elektrische ketels of andere apparaten) boven op de
koelkast want deze kunnen de plastic onderdelen ervan doen verbranden.

– Plaats geen borden met vloeistoffen, vazen met bloemen of andere

vloeistofhouders op de koelkast.

Als de koelkast niet werkt en als het niet mogelijk is om deze volgens de
aanbevolen richtlijnen te repareren, dient men de stekker uit het
stopcontact te halen, de deuren te openen en contact op te nemen met de
erkende onderhoudsmonteur. Alleen de erkende onderhoudsmonteur is
bevoegd om technische of productiefouten te herstellen.

De koelkast dient uitsluitend in verticale positie te worden vervoerd. De
fabrikant is niet verantwoordelijk voor schade die berokkend wordt bij het niet
respecteren van de vervoeraanwijzingen.

INSTALLATIE EN WERKOMSTANDIGHEDEN

Plaatsing:

• Plaats de apparaat in een droog en goed geventileerde ruimte. De apparaat werkt correct in

de omgevingstemperatuur welke aangegeven staat op de tabel met technische gegevens

WAARSCHUWING! De apparaat dient niet in een ruimte zonder verwarming of op
een veranda geplaatst te worden. Plaats de apparaat ver van warmtebronnen
zoals keukenovens, verwarmingsradiatoren en vermijd direct zonlicht. De
apparaatdient niet in aanraking te komen met verwarmings- gas- of waterleidingen
of andere elektrische apparaten

• Let erop dat de ventilatieopeningen aan de bovenkant niet afgedekt worden– er moet een

goede luchtventilatie rondom de koelkast verzekerd worden. Er dient een ruimte te zijn van
minstens 10 cm tussen de bovenkant van de koelkast en eventuele andere meubels die boven
het apparaat worden geplaatst. Indien deze aanbeveling niet wordt nageleefd, zal de
koelkast meer stroom gebruiken en kan de compressor oververhit raken.

• Indien de koelkast in een hoek wordt geplaatst, dient er een ruimte van minstens 3 cm.

Afbeelding van de ruimte die nodig is voor het gebruik van de koelkast. (Zie afb. 2,
pagina 1).

• De koelkast moet waterpas staan en moet de muur niet aanraken. Indien nodig, kan de

hoogte van de koelkast door middel van de afstelpoot ingesteld worden: de voorkant van de
koelkast stijgt als de afstelpoten met de klok mee gedraaid worden en daalt als deze tegen de
klok in gedraaid worden. De deuren sluiten vanzelf als de koelkast ietwat naar achteren helt.
Het is zeer belangrijk dat beide steunen aan de voorkant zich op hetzelfde niveau bevinden.

Vóór de ingebruikname:

De werkzaamheden kunnen het beste door 2 personen worden uitgevoerd.

• Het apparaat mag alleen in verticale positie worden vervoerd; Doen niet meer dan 30°

kantelen.

• Polystyreen schuim panelen, die zijn bedoeld voor het transporteren, van de bovenkant en uit

de onderste deel van de koelkast verwijderen. Plakband verwijderen en de deur open zetten.

53

De stekker samen met het netsnoer volledig uit de waterverzamelbak (Zie afb. 1,

1

Ventilator. Als de deur geopend wordt,
schakelt ventilator uit.

6

Planken

7

Wisser

2

Thermostaatknop

8

Reclame paneel (ADN 221 C)

3

Schakelaar van de ventilator

9

Verlichting binnenkant

4

- Aan- / uit schakelaar voor verlichting

10

Netsnoer

5

Thermometer

11

Waterverzamelbak

pagina 1) halen, die zich bevindt onder de compressor, (dit was slechts
bedoeld voor het transporteren; als de koelkast werkt is het verboden om het
netsnoer in de bak te laten liggen).

• Twee steunen 1 uit het zakje nemen en ze met de schroeven 2 aan de koelkast vastschroeven

op de gemarkeerde plaatsen die zich aan de achterste zijde van de koelkast bevinden (zie afb.
6a, pagina 2).

• Deksel 1 uit de zak verwijderen en in de rooster 2, dat zich onder de deur aan de linker kant

bevindt, plaatsen (zie afb. 6b, pagina 2).

• De toegestane helling van plank 2. De plank kan maximaal geheld worden door de houders

aan de voorkant vijf stappen naar beneden te plaatsen (zie afb. 6c, pagina 2).

• Wacht na het plaatsen van het apparaat ongeveer 30 minuten voordat het op het lichtnet

wordt aangesloten.

Als het apparaat tijdens transport meer dan 30 ° gekanteld is, laat het

minimaal 4 uur rechtop staan voordat het op het lichtnet wordt
aangesloten. Indien deze tijd niet wordt gerespecteerd, zou de compressor buiten
werking kunnen raken.

BESCHRIJVING VAN DE KOELKAST, BASISONDERDELEN

Zie afb. 1, pagina 1

TEMPERATUUR INSTELLEN

De temperatuur in het koelgedeelte wordt bediend door de thermostaatknop 1 (afb. 1) in de
gewenste stand te draaien. Als de stekker in de stopcontactdoos zit en het wieltje van de

temperatuurregelaar op elke stand behalve „0“ staat, begint de koelkast te koelen (de compressor en

de ventilator werken). Het cijfer "0, 1, 2, 3, 4, 5" betekent geen specifieke temperaturen.

De temperatuur wordt op een schaal van 5 cijfers aangegeven.

0 = Compressor is uitgeschakeld. Elektriciteit is niet uitgeschakeld.
1 = hoogste temperatuur (laagste koeling)
5 = laagste temperatuur (hoogste koeling)

DE TEMPERATUUR IN HET KOELGEDEELTE KAN IN HOGE MATE BEÏNVLOED WORDEN

DOOR DE OMGEVINGSTEMPERATUUR, DE HOEVEELHEID LEVENSMIDDELEN DIE
BEWAARD WORDEN EN DOOR DE REGELMAAT WAARMEE DE DEUR GEOPEND WORDT.

ALS DE OMGEVINGSTEMPERATUUR LAAG IS, ZAL DE KOELKAST MINDER KOELEN. DE
TEMPERATUUR IN DE KOELKAST KAN DAAROM STIJGEN. Gebruik de thermostaatknop
om een lagere temperatuur in te stellen.

54

SCHOONMAAK EN ONDERHOUD

DE KOELKAST IS VOORZIEN VAN EEN AUTOMATISCH ONTDOOI-SYSTEEM. IJsdruppels die zich
op de achterwand van het koelgedeelte vormen, dooien wanneer de compressor niet in werking
is en het dooiwater loopt weg via het afvoergootje naar het blad op de compressor waar het
verdampt.

REINIG DE KOELKAST REGELMATIG.

Vergeet niet om de stekker uit het stopcontact te halen voordat u ontdooit en
de achterkant van de koelkast schoonmaakt.

• Vermijd dat de interne oppervlaktes en de plastic onderdelen in aanraking komen met vetten, zuren

en sauzen. Reinig bij morsen onmiddelijk met warm zeepwater of afwasmiddel. U kunt ook
afwasmiddel gebruiken Daarna afdrogen.

• Reinig regelmatig het deurrubber. Daarna afdrogen.

• Reinig regelmatig de afvoer van het ondooisysteem met het daartoe

bestemde schoonmaakelement.

• Verwijder stof aan de achterkant van de koelkast en de compressor

minstens één keer per jaar. Gebruik hiervoor een zachte borstel, een

elektrostatische doek of een stofzuiger.

• Gebruik voor de schoonmaak van de koelkast GEEN schoonmaakmiddelen

die schurende of zure elementen of alcohol of benzeen bevatten. Gebruik
GEEN doeken of sponsen met een ruwe oppervlakte.

• Laat de deuren open als u de koelkast voor een lange periode uit moet zetten.

OPENINGSRICHTING VAN DE DEUREN WIJZIGEN

Deze werkzaamheden kunnen het beste uitgevoerd worden door 2 personen. U heeft van twee
schroefsleutels Nr. 8 en Nr. 10 nodig en een Philips kruiskopschroevendraaier. Tijdens het
wijzigen van de openingsrichting, mag de koelkast NIET in horizontale positie geplaatst worden.
Volg onderstaande aanwijzingen in de volgorde waarin ze beschreven zijn (zie abf. 5, pagina 3):

1. WAARSCHUWING! Zet de koelkast uit en haal de stekker uit het stopcontact.

2. Vier bevestigingsschroeven 2 van de kap 1 van het reclamepaneel losschroeven en de kap

verwijderen; Twee bevestigingsschroeven 4 van de klemmen 5 van de aansluitkabel van het
reclamepaneel, die zich aan de voorkant van de koelkast bevinden, losschroeven;

3. Vier schroeven 21 aan de achterkant van de koelkast losschroeven, de afdekplaat 22

verwijderen en stekker 23 van de aansluitkabel van het reclamepaneel verwijderen;

4. Vier bevestigingsschroeven 3 van het reclamepaneel losschroeven en het reclamepaneel

verwijderen; Dopje 8 van de moer verwijderen, de moer 9 losschroeven van de as 10 van
het zelfsluitende mechanisme van de koelkastdeur; Drie schroeven 6 van de bovenste
beugel 7 van de deur losschroeven en de beugel samen met schroeven en sluitringen aan
de tegenovergestelde zijde van de kast vastschroeven, maar eerst de beugel 180o draaien;

5. De deur eerst iets naar boven optillen, daarna de deur 11 verwijderen;

6. De bevestigingsschroeven 14 van de onderste rooster 19 losschroeven en de rooster

verwijderen door de hoekjes aan de bodem van de rooster van de kast los te koppelen. De
klem van slot 17 moet in horizontale positie blijven;

7. De kap 18 aan de linker zijde van de rooster naar de tegenovergestelde zijde verplaatsen;

8. Vier bevestigingsschroeven 16 van de bodembeugel 15 van de deur en twee schroeven 16

van de deur ondersteunende beugel 20 losschroeven. De beugels samen met de schroeven
en sluitringen verwijderen. De as 13 van de onderste beugel van de deur in het
tegenovergestelde gat dat van schroefdraad voorzien is vastschroeven;

9. De beugels 15 en 20 vastschroeven, nadat ze eerst van plaats zijn verwisseld;

55

10. Het zelfsluitende mecha-nisme 10 van de koelkastdeur uit de deur verwijderen en de veer

vervangen door veer 24, meegeleverd in het pakket van onderdelen; De deur 180o
omdraaien en vier gatten van ø 2,8
reclamepaneel;

11. Eerst het zelfsluitende mechanisme 10 van de deur met de plug 12, die zich op het onderste

deel van de deur bevindt, van plaats veranderen, daarna de deur aan de linker kant
ophangen.

12. De onderste rooster vastschroeven en het reclamepaneel aan de deur vastmaken;

13. De kabels van het reclamepaneel samen met de klemmen naar de andere kant van de kast

werpen, vast maken en de aansluitkabel van het reclamepaneel aansluiten.

+0,1

mm boren voor de bevestiging van het

PROBLEMEN EN OPLOSSINGEN. Wat te doen indien …

• De stekker aangesloten is maar de koelkast niet werkt . Controleer of er stroom in

huis is. Controleer of de stekker op de juiste wijze in het stopcontact is gestoken.

• Het geluid neemt toe. Het geluid neemt toe. Controleer of de koelkast rechtop en waterpas

staat. Verstel hiertoe de poten aan de voorkant. Controleer of de koelkast geen andere geen
enkel deel van het koelingssysteem op de achterkant van de koelkast tegen de wand steunt.
Laat de koelkast niet dichtbij muren staan. Controleer of de geluidstoename niet veroorzaakt
wordt door flessen, blikjes die in de koelkast elkaar aanraken.

• Er is water op de bodem van de koelafdeling. Controleer of het afvoergootje van het

ondooingswater niet verstopt is. Reinig het afvoergootje met een daarvoor bestemd
schoonmaakelement.

• Er is water onder de koelkast. De dampbak bevindt zich niet op de juiste manier op de

compressor. Zet de bak bovenop de compressor.

• Bij het openen van de koelkast, gaat het deurrubber los. Het deurrubber is in

aanraking gekomen met vette voedselresten (vet, stroop). Reinig het rubber en de behuizing
met warm zeepwater of afwasmiddel en droog het af. Doe het deurrubber terug op zijn
plaats.

• De temperatuur in de koelkast is gestegen, de pauses van de compressor zijn kort.

Controleer of de deur van de koelkast goed afsluit, of de deur niet langer dan nodig geopend
is gebleven om levensmiddelen te plaatsen of te verwijderen en of er niet veel warme
levensmiddelen in de koelkast geplaatst zijn.

• Er is condensatie op de bovenkant van de koelkast. De vochtigheidsgraad van de

omgeving is boven 65%. Ventileer de ruimte waar de koelkast zich bevindt en verwijder
indien mogelijk de oorzaak van het vocht.

RICHTLIJNEN m.b.t. MILIEU

Dit symbool geeft aan dat dit product niet als huishoudafval mag worden
behandeld. Het moet separaat opgehaald en gerecycled worden door het
bijvoorbeeld naar containers met bovenvermeld symbool in daartoe bestemde
afvalwerverkingscentra te brengen. Voor meer informatie over het recyclen van het
product, kan men contact opnemen met de gemeentelijke dienst, de winkel waar u

het product heeft gekocht of met de fabrikant. Indien u beslist het product te
recyclen, zorg er dan voor dat dit niet door anderen gebruikt kan worden en vermijd hierdoor
eventuele ongelukken Haal de stekker uit het stopcontact en verwijder de voedingskabel.
Verwijder het deurrubber. Maak de deurvergrendeling ongedaan indien aanwezig.

Demonteer de koelkast niet zelf. Laat dit door een recyclingsbedrijf doen.

56

GARANTIE BEPALINGEN

Productinformatieblad
GEDELEGEERDE VERORDENING (EU) 2019/2016

Naam of handelsmerk van de leverancier : Whirlpool

Typeaanduiding:

ADN 221S

ADN 221/2

ADN 221

ADN 221 C

Type koelapparaat met directe verkoopfunctie: Drankkoelers

Kastfamiliecode

K4

K4

Productspecifieke parameters:

Totaal volume, L

455

455

Omgevingscondities waarvoor het
apparaat geschikt is:

Hoogste temperatuur (°C)

+32

+32

Relatieve vochtigheid (%)

65

65

Algemeen product parameters:

Jaarlijkse energie verbruik (kWh/a)

897.00

897.00

EEI

49.5

49.5

Energie-efficiëntieklasse

D

D

Aanbevolen temperatuur (en) voor

geoptimaliseerde opslag van voedsel (°C)

+5

+5

Lichtbronparameters:

Type lichtbron

Gebruikte verlichtingstechniek: LED

Energie-efficiëntieklasse

D

D

Afmetingen H / B / D (cm)

202,5

x 60 x

68,5

202,5

x 60 x 73

Elektrische gegevens

Zie op het productlabel

INDIEN U KOELKAST NIET OP DE GEWENSTE MANIER FUNCTIONEERT, CONTROLEERT U DAN
EERST OF U DIT ZELF KUNT VERHELPEN. Indien u het probleem niet zelf kunt oplossen,
neemt u dan telefonisch of schriftelijk contact op met de dichtsbijzijnde servicedienst. Geef
altijd het koelkastmodel en het serienummer aan. Deze gegevens staan op het plaatje, dat zich
op de linkerwand van het koelgedeelte bevindt.

57

ES

LEA ATENTAMENTE EL MANUAL DE INSTRUCCIONES. Si no se siguen correctamente las

instrucciones, hay riesgo de heridas, deterioro del aparato y pérdida del derecho al
servicio gratuito de garantía.
El fabricante no se responsabiliza de los daños que puedan resultar de no seguir las

indicaciones incluidas en el presente manual.
Se recomienda guardar el manual de instrucciones durante todo el tiempo que se conserve
el aparato. Cuando venda el aparato, entregue el manual de instrucciones al nuevo
propietario del aparato.

Información general:

El aparato es una nevera expositora vertical con puertas de cristal y con diseñado para
almacenar enfriar bebidas durante un periodo corto de almacenamiento. Este a para to
est á des tin a do a un us o com erc i al

EL FABRICANTE GARANTIZA EL BUEN FUNCIONAMIENTO DEL FRIGORÍFICO SIEMPRE
QUE LA HUMEDAD DEL AMBIENTE NO SUPERE EL 65% LA TEMPERATURA AMBIENTE SEA
DE ENTRE 16 Y 32 GRADOS CENTÍGRADOS.

INSTRUCCIONES DE SEGURIDAD

Importantes instrucciones de seguridad:

– ADVERTENCIA: No cubra las rejillas de ventilación situadas en la parte

superior y a los lados del aparato. Mantenga despejadas las aperturas de
ventilación alrededor del aparato o en la estructura de empotramiento.

– ATENCIÓN: El aparato debe fijarse siguiendo las instrucciones para evitar

peligros derivados de la inestabilidad del aparato.

– ADVERTENCIA: Cuando coloque el aparato,asegúrese de que el cable de

alimentación no estéatrapado o dañado.

– ADVERTENCIA: No coloque varias tomas decorriente portátiles o suministros

eléctricos en laparte trasera del aparato.

– ADVERTENCIA: El aparato debe desecharse conforme a lo estipulado en la

legislación nacional.

ADVERTENCIA: No dañe el circuito de refrigeración del aparato. Contiene
gas refrigerante R600a. Si se daña el sistema de refrigeración:

• No acerque ninguna llama al aparato; Evite el riesgo de que salten chispas, no

encienda ningún aparato eléctrico ni ninguna lámpara eléctrica;

• Ventile inmediatamente la habitación: en caso de dañar el sistema de

refrigeración es necesario ventilar la habitación donde se encuentre el aparato (la
habitación tiene que tener al menos 4 m3; para el producto con isobutano /
R600a).

58

El C-pentano se utiliza como agente de expansión en la espuma de
aislamiento y es un gas inflamable.

 No encienda el aparato con un programador, un temporizador, un sistema de

mando a distancia independiente o cualquier otro dispositivo que encienda el
aparato automáticamente.

 Asegúrese de haber desembalado completamente el aparato y de que la

estructura y los cables de alimentación no están dañados.

– Está prohibido usar un aparato dañado.

 Los niños de al menos 8 años de edad y las personas que tengan alguna

discapacidad física, mental o sensorial pueden utilizar el aparato siempre bajo
una correcta supervisión, se les haya dado instrucciones relativas al uso del

aparato en condiciones de seguridad y si entienden los riesgos de su uso. Los

niños no deben jugar con el aparato. La limpieza y el mantenimiento del
aparato no deben realizarla niños sin supervisión.Asegúrese de que el enchufe
al que va a conectar el aparato está en buen estado y de que tiene toma de

tierra.

 La frecuencia y la potencia de la instalación eléctrica de su domicilio debe

ajustarse a los parámetros generales del aparato que se indican.

– En el momento de instalar el aparato, tenga cuidado de no pisar ni dañar el cable

eléctrico. Si coloca objetos pesados como climatizadores u otros electrodomésticos
cerca del frigorífico, asegúrese de que no pueden pisar ni dañar el cable eléctrico.
Esto podría provocar un cortocircuito y un fuego en el cable.

– Asegúrese de que no aplasta el enchufe del cable entre la parte trasera del

aparato y la pared o de que no se puede dañar el cable por cualquier otro
motivo. ¡Un enchufe en mal estado puede provocar un incendio!

– Precaución: No retire la cubierta de la luz LED interior. Para cualquier fallo de

funcionamiento, pógase en contacto con el servicio técnico.

– No se debe usar conectores de adap-tación, tomas múltiples (regletas), cables

de extensión de dos cables. En caso de que sea necesario emplear un cable
de extensión, podrá ser solamente el cable de extensión con toma a tierra que

tenga certificado de seguridad de VDE/GS. En caso de usar el cable de
extensión (con toma a tierra y con marca de segu-ridad), su toma deberá
encontrarse en la distancia segura de lavavajillas y no deberá estar expuesta a
agua de entrada o desagüe.

– Si se desconecta el aparato (para limpiarlo, trasladarlo a otro lugar, etc.), puede

encenderlo repetidamente después de 15 min.

– El aparato únicamente debe ser utilizado para almacenar alimentos.

59

– Este aparato no ha sido diseñado para almacenar sustancias explosivas, tales

como latas de aerosol con propelente inflamable. Está prohibido almacenar
gasolina y otros líquidos inflamables cerca del aparato.

– No coloque ningún dispositivo eléctrico del tipo horno microondas, secadores

de pelo, planchas, hervidores eléctricos u otros aparatos en la parte superior de
este , ya que las piezas de plástico podrían provocar su ignición.

– No coloque platos con líquidos, flores en floreros u otros recipientes que

contengan líquidos encima del aparato.

Si el aparato está fuera de servicio y no es posible repararlo siguiendo las
recomendaciones dadas, desenchúfelo, abra las puertas y llame al servicio
técnico. Sólo un representante de dicho servicio puede solucionar los fallos
técnicos o de fabricación.

El aparato sólo debe ser transportado en posición vertical. El fabricante no

se hace responsable de los daños en el aparato que resulten del incumplimiento de
las instrucciones de transporte.

INSTALACIÓN Y CONDICIONES DE TRABAJO DEL APARATO

Posicionamiento:

• Coloque el aparato en una estancia seca y bien ventilada.

ADVERTENCIA: el aparato no se debe utilizar en una estancia sin

calefacción o en el exterior. Coloque el aparato lejos de fuentes de calor

como placas de cocina, horno, radiadores o luz solar directa. El aparato no

debe rozar los tubos de calefacción, de gas, el de agua o cualquier otro
dispositivo eléctrico.

• No cubra los orificios de ventilación de la parte superior del aparato; debe haber una buena

circulación de aire alrededor del aparato. Deje un hueco de al menos 10 cm entre la parte

superior del cuerpo de aparato y cualquier mueble que pueda colocarse encima. De lo
contrario, el aparato consumirá más energía eléctrica y el compresor podría sobrecalentarse.

• El aparato debe estar en una superficie plana y sin tocar la pared. Si fuera necesario, regule

la altura del aparato ajustando las patas de nivelación: gírelo en sentido de las agujas del reloj
para elevar la parte delantera del aparato, y gírelo hacia el lado contrario para bajar la altura.
Si inclina el aparato ligeramente hacia atrás, las puertas se cerrarán por sí solas.

• Si el aparato está colocado en una esquina, deberá existir al menos un hueco de 3 cm entre el

cuerpo del aparato y la pared. Esquema de la superficie necesaria a la utilización del
frigorífico (Ver. 1 página, fig. 2).

Preparando el aparato para su funcionamiento:

Se recomienda poner en funcionamiento el aparato ayudado por otra persona.

• El aparato se debe transportar solo en posición vertical; no lo incline más de 30°.Retirar la

protección de polistirol destinada al transporte de la parte superior y de la parte inferior del
frigorífico. Quitar las cintas adhesivas y abrir la puerta. Para empujar el frigorífico a otro sitio,

levantar su parte delantera para que los soportes no toquen el piso.

60

Retirar por completo el cable eléctrico 10 con el enchufe que está dentro del recipiente

1

Ventilador. Al abrir la puerta, el
ventilador se desconecta.

6

Estantes regulables

7

Pala de limpieza

2

Mando del termostato

8

Pantalla de publicidad (ADN 221 C)

3

Enchufe del ventilador

9

Lámpara

4

Boton de iluminaci(acender/apagar)

10

Cable de la red

5

Termómetro

11

Recipiente para recoger el agua

para recoger el agua 11 (ver. pagina 1, fig. 1) que se encuentra debajo del compresor.

Él ha sido colocado allí solamente para el transporte. Cuando el refrigerador está en

funcionamiento, el cable no puede quedarse dentro de este recipiente.

• Retire de la bolsa los dos soportes 1 y fíjelos al refrigerador mediante los tornillos 2 en los

sitios indicados en la parte posterior del mismo (ver. pagina 2, fig. 6a).

• Retirar la tapa 1 de la bolsa y colocarla en la rejilla 2 que se encuentra debajo de la puerta a

la izquierda (ver. pagina 2, fig. 6b).

• Está permitido inclinar la balda 2. La inclinación máxima de la balda se consigue haciendo

bajar los soportes 5 pasos (ver. pagina 2, fig. 6c).

• Cuando el aparato esté colocado en la posición deseada, espere aproximadamente 30 minutos

antes de conectarlo a la red eléctrica.

Si el aparato se ha inclinado más de 30° durante el transporte, deberá
dejarlo en posición vertical durante al menos 4 horas antes de conectarlo
a la red eléctrica. Si esto no se hace, el compresor del aparato puede fallar.

DESCRIPCIÓN DEL APARATO, PARTES BÁSICAS

Ver. página 1, fig. 1

REGULACIÓN DE LA TEMPERATURA

La temperatura de la nevera se controla girando el mando del termostato 2 (fig.1) hacia un lado
u otro. Al introducir el enchufe en la red eléctrica y después de fijar la manecilla del

termoregulador en cualquier posición, a excepción de „0“, el frigorífico empieza a funcionar (se
pone en marcha el compresor y la ventilación). Los números "0, 1, 2, 3, 4, 5" no significan
temperaturas específicas.

La temperatura se regula en una escala de cinco dígitos:

0 = el compresor se desconecta ¡CUIDADO!: el frigorífico sigue conectado.
1 = temperatura más alta (enfriamiento más bajo)
5 = temperatura más baja (enfriamiento más alto)

LA TEMPERATURA DE LOS COMPARTIMENTOS PUEDEN VARIAR DEPENDIENDO DE LA
TEMPERATURA AMBIENTE, LA CANTIDAD DE ALIMENTOS, LA TEMPERATURA DE LOS
ALIMENTOS Y LA FRECUENCIA CON QUE SE ABREN Y CIERRAN LAS PUERTAS DEL
APARATO.

SI LA ESTANCIA ES FRESCA, EL APARATO ENFRÍA MENOS; POR LO TANTO, DEBE
SUBIRSE LA TEMPERATURA DEL APARATO. Utilice la rueda del termostato para
establecer una temperatura más baja.

61

DESCONGELACIÓN, LIMPIEZA Y CUIDADO

EL COMPARTIMENTO DE REFRIGERACIÓN SE DESHIELA AUTOMÁTICAMENTE. Las láminas de
hielo que se forman en la pared trasera del compartimento de refrigeración se deshacen cuando
el compresor no está funcionando, y el agua de descongelación baja por el canal de salida hasta

la bandeja situada sobre el compresor (Fig. 1), donde se evapora.
LIMPIE REGULARMENTE EL APARATO.

Recuerde que antes de limpiar la parte posterior del cuerpo del aparato

deberá desenchufar el aparato de la toma de corriente eléctrica extrayendo

con cuidado el cable de la toma de electricidad.

• Proteja las superficies internas de los electrodomésticos y de las piezas de plástico de grasas,

ácidos y salsas. En caso de derrames accidentales límpielo inmediatamente con agua tibia y
jabón o detergente para lavar platos, y seque la zona.

• Limpie regularmente las juntas herméticas de la puerta y séquelas con cuidado.

• Limpie regularmente el espacio del tubo de agua de deshielo.

• Al menos una vez al año, quite el polvo de la parte posterior del cuerpo del aparato y del

compresor. Para ello puede utilizar un cepillo suave, un paño electrostático o un aspirador.

• No utilice detergentes que contengan partículas abrasivas, ácidos, alcohol o benceno para

limpiar superficies internas y externas de electrodomésticos.

• No use trapos de limpieza o estropajos que contengan superficies rugosas.

• SI EL APARATO VA A PERMANECER APAGADO DURANTE UN PERÍODO DE TIEMPO

PROLONGADO, MANTENGA LAS PUERTAS ABIERTAS.

CAMBIO DE LA DIRECCIÓN DE APERTURA DE LAS PUERTAS

Se recomienda que el cambio de la dirección de apertura de las puertas se haga con ayuda de
otra

persona. Necesitará dos llaves nº 8 y nº 10 y un destornillador.
Durante el cambio de dirección de apertura de las puertas, NO DEBE colocar el refrigerador en
posición horizontal. Ver. Pagina 3, fig. 5.:

1 ATENCION! Desconecte el aparato y extraiga el cable del enchufe.

2 Desatornillar los cuatro tornillos de fijación 2 de la pantalla de publicidad 1 (Dibujo n.° 4)

y quitar el plafón 1.

3 Desatornillar dos tornillos de fijación 4 de los soportes del cable de unión de la pantalla de

publicidad 5 que se encunetran en la parte delantera;

4 Desatornillar los cuatro tornillos 21 en la parte posterior del frigorífico, retirar la tapa 22 y

desconectar el enchufe del cable de unión de la pantalla de publicidad 23; Desatornillar los
tornillos de fijación 3 de la pantalla de publicidad, retirar la pantalla de publicidad; Retirar
la tapa de las tuercas 8, desatornillar la tuerca 9 del eje 10 del mecanismo de cierre
automático de la puerta;

5 Desatornillar los tres tornillos 6 del soporte de suspensión 7 de la puerta y después de

haber girado el soporte 180.° afianzar el soporte juntamente con los tornillos y las

arandelas en la parte opuesta del armario;

6 Retirar la puerta 11 levantándola para arriba; Desatornillar los tornillos de fijación 14 de la

rejilla inferior 19 y sacar la rejilla, desenganchándola del armario, cuyos ganchos se
encuentran en la parte inferior de la rejilla.

7 La lengüeta del cierre 17 tiene que estar en la posición horizontal;
8 Pasar la tapa que se encuentra en la parte izquierda de la rejilla 18 para el lado opuesto;
9 Desatornillar las cuatro tuercas 16 del soporte 15 del mecanismo de suspensión de la

puerta inferior y dos tuercas de fijación 16 del soporte del mecanismo de suspensión 20
de la puerta. Retirar los soportes juntamente con los tornillos y arandelas.

62

10 Atornillar el pequeño eje 13 del mecanismo de suspensión de la puerta inferior en el otro

orificio atornillado de manera simétrica a la existente.

11 Afianzar los soportes 15 y 20 cambiándolos de sitio;
12 Retirar el mecanismo de cierre automático de la puerta 10 y cambiar el muelle, colocando

en su lugar el muelle 24, que usted encontrará en la bolsa de piezas complementaarias;
Girar la puerta 180.o y taladrar cuatro orificios (ø 2,8

+0,1

) mm. para la fijación de la

pantalla de publicidad;

13 Colgar la puerta en el lado izquierdo después de haber cambiado de lugar el mecanismo de

cierre automático 10 de la puerta con el eje 12 que se encuentra debajo de la puerta;

14 Afianzar las rejillas inferiores y fijar la pantalla de publicidad a la puerta;

15 Pasar los cables de la pantalla de publicidad y los soportes para el lado opuesto del

armario, fijarlos y conectar el cable de unión de la pantalla de publicidad.

PROBLEMAS DE FUNCIONAMIENTO Y SOLUCIONES

• El aparato está conectado a la red pero no funciona. Compruebe que toda la instalación

eléctrica de su casa está en orden. Compruebe que el enchufe está correctamente insertado en la
toma de suministro eléctrico.

• El ruido se ha incrementado. Compruebe que el apartado está en una posición estable, en un

sitio plano. Para que quede palno, regule las patas delanteras. Compruebe que el aparato no está
tocando ningún que ninguna de las partes del sistema de refrigeración de la parte trasera del
aparato está en contacto con la pared. Aleje el aparato de paredes. Compruebe que la causa del
aumento del ruido no se debe a botellas, latas del aparato que podrían estar en contacto unas con

otras.

• Ha aparecido agua en la parte inferior del compartimento de refrigeración. Compruebe

que los espacios de los canales de agua de descongelación no están bloqueados. Limpie el espacio

de los canales de agua de descongelación con un limpiador destinado para este propósito.

• Ha aparecido agua bajo el aparato. La bandeja de recogida de agua de descongelación se ha

deslizado fuera del compresor. Coloque de nuevo la bandeja encima del compresor.

• Cuando está abierta la puerta del aparato, se sale la goma de la junta. La junta se ha

ensuciado con comidas pegajosas (grasa, sirope). Limpie el sellado de la junta y la ranura que la

contiene con agua caliente y jabón o un detergente para lavar los platos, y seque con cuidado.

Coloque la goma de sellado de la junta nuevamente en su sitio.

• Temperatura elevada en el aparato, las pausas de funcionamiento del compresor son

muy cortas. Compruebe que la puerta del aparato se cierra correctamente, que la puerta no se ha

mantenido abierta durante más tiempo del necesario al sacar o colocar alimentos, o si se ha

colocado gran cantidad de comida caliente dentro de la nevera.

• La parte superior del aparato presenta condensación. La humedad relativa del aire ambiente

es superior al 65%. Ventile la habitación en la que está situado el aparato, y en caso posible elimine
la causa de la humedad.

ELIMINACIÓN

Los dispositivos en los que fi gura este símbolo deben ser eliminados por separado de la
basura doméstica, porque contienen componentes valiosos que pueden ser reciclados. La

Consulte a las autoridades municipales o el establecimiento de venta donde podrán facilitarle la
información relevante. Los aparatos eléctricos que ya no son utilizables se pueden entregar

gratuitamente en el establecimiento de venta.

El refrigerante y el producto químico de la espuma aislante se deberán desechar a través de una
agencia competente. Extreme las precauciones para no dañar el circuito de refrigeración antes de

entregar el aparato en el punto de recogida competente

eliminación correcta ayuda a proteger el medio ambiente y la salud de las personas.

63

SERVICIO DE GARANTÍA

Hoja de información del producto

REGLAMENTO DELEGADO (UE) 2019/2018 DE LA COMISIÓN

Nombre o marca comercial del proveedor: Whirlpool

Identificador del modelo

ADN 221S

ADN 221/2

ADN 221

ADN 221 C

Tipo de aparato frigorífico con función de venta directa: Neveras para bebidas

Familia de gabinetes código

K4

K4

Parámetros específicos del producto

Volumen bruto, L

455

455

Condiciones ambientales para el cual
el aparato es adecuado:

Temperatura más cálida(°C)

+32

+32

Humedad relativa(%)

65

65

Parámetros generales del producto:

Energía anual consumo (kWh / a)

897.00

897.00

EEI Índice de eficiencia energética

49.5

49.5

Clase de eficiencia energética

D

D

Recomendado temperatura (s) para
almacenamiento optimizado de
alimentos

+5

+5

Parámetros de la fuente de luz

Tipo de fuente de luz

Tecnología de iluminación utilizada: LED

Clase de eficiencia energética

D

D

Dimensiones (Al x An x Pr), cm

202,5

x 60 x

68,5

202,5

x 60 x 73

Datos eléctricos

Ver en la etiqueta del producto

SI EL APARATO NO FUNCIONA CORRECTAMENTE, DETERMINE SI PUEDE CORREGIR USTED MISMO

LA CAUSA DEL MAL FUNCIONAMIENTO. Si no puede resolver el problema, póngase en contacto con el
representante de servicio más cercano por teléfono o por escrito, indicando el modelo de nevera y el
número. Encontrará estos datos en la etiqueta del producto que está pegada en la pared del

compartimiento del aparato.

64

PT

Leia atentamente o manual de instruções. O não cumprimento das instruções pode dar
origem a ferimentos, danos no aparelho e perda do direito à assistência gratuita ao abrigo

da garantia.
O produtor não se responsabiliza pelos danos resultantes do incumprimento das regras
descritas no presente manual.

Recomendamos que guarde o manual de instruções enquanto estiver na posse do
aparelho. Quando vender o aparelho, passe o manual de instruções ao novo proprietário.

Informação general:

O aparelho é um refrigerador de bebidas vertical com portas de vidro e foi projetado para

armazenar alimentos e para resfriar bebidas e para um armazenamento de curto prazo.
Este aparelho vem eficazmente equipado para o seu usado exclusivamente comerciais

e segue todas as condições eléctricas impostas por lei.
O FABRICANTE GARANTE A OPERAÇÃO FIÁVEL DO FRIGORÍFICO DESDE QUE A

TEMPERATURA AMBIENTE SE SITUE ENTRE OS +16 E +32 GRAUS CELSIUS E A
HUMIDADE DE AR RELATIVA NÃO SEJA SUPERIOR A 65 POR CENTO.

INSTRUÇÕES DE SEGURANÇA

Instruções importantes de segurança:

 AVISO! Não tape os orifícios de ventilação no topo e nas laterais do aparelho.
 AVISO! Se o cabo eléctrico de alimentação estiver danificado, a sua

substituição deverá ser feita pelo fabricante, agente de serviço ou uma pessoa
com qualificações semelhantes para evitar acidentes.

 AVISO! Não coloque várias tomadas múltiplasou outras fontes de alimentação

portáteis juntoda parte traseira do aparelho.

 AVISO: Ao posicionar o aparelho, certifique-sede que o cabo de alimentação

não fica preso oudanificado.

 AVISO! A eliminação do aparelho deve ser feita de acordo com as regras

nacionais.

AVISO! Não danifique o sistema de refrigeração do aparelho. Contém

gás refrigerante R600a. Se o sistema de refrigeração estiver

danificado:

• Não utilize chamas desprotegidas.

• Evite faíscas ― não ligue aparelhos eléctricos nem acessórios de iluminação.

• Deve arejar durantes alguns minutos o compartimento, no qual encontra-se o

aparelho (o compartimento tem que ter pelo menos 4 m3; no caso do produto
com isobutano /R600a) no caso de uma danificação do sistema de refrigeração.

65

O C-pentano é usado como agente de expansão na espuma de isolamento e
é um gás inflamável.

 O aparelho não deve ser ligado à rede sem primeiro remover todos os materiais

de embalagem e de transporte.

 Uma vez o aparelho desembalado, certifique-se de que está completo, de que o

corpo e o cabo eléctrico não estão danificados.

 É proibido utilizar um aparelho tecnicamente danificado.
 Este aparelho pode ser utilizadopor crianças a partir dos 8 anos e

porpessoas com capacidades físicas, sensoriais oumentais reduzidas ou com
falta de experiência econhecimento, desde que estejam sob supervisão outen
hamre cebido instruções quanto àutilização segura deste aparelho e se

compreenderem osperigos envolvidos. O aparelho tem que ser ligado a uma

tomada eléctrica ligada à terra. A tomada eléctrica ligada à terra através da
qual o aparelho é ligado à alimentação de rede deve estar num lugar acessível.

 Por razões de segurança, o cabo de alimentação deverá ser substituido só por

um técnico qualificado.

 NÃO UTILIZE extensões ou adaptadores. Não deve utilizar terminais

adaptadores, tomadas múltiplas (distribuidores), extensões de dois fios. Se
existir a necessidade de utilização de uma extensão, a mesma deve ser uma
extensão com pino protector, com uma tomada, com certificado de segurança

VDE/GS.

 A frequência e potência da alimentação eléctrica em sua casa tem que

respeitar os parâmetros de dados gerais do aparelho conforme indicados na

tabela.

 Quando posicionar o aparelho, tenha cuidado para não entalar o cabo eléctrico

danificando-o. Não coloque objectos pesados como, por exemplo, dispositivos
de refrigeração, outros electrodomésticos junto do aparelho de tal forma que
entalem e danifiquem o cabo eléctrico. Pode provocar um curto-circuito e
incêndio.

 Tenha o cuidado de se certificar que o cabo eléctrico não fica entalado pela

parede de trás do aparelho nem danificado de qualquer outra forma. Uma ficha
danificada pode provocar um incêndio!

 ATENÇÃO! NÃO ABRA A TAMPA da iluminação LED. Caso verifique que a

iluminação LED se encontra danificada contacte um Técnico qualificado

 Se o aparelho for desligado na tomada (para limpar, mudar para outro lugar,

etc.), pode ser ligado repetidamente ao fim de 15 min.

 Este aparelho não foi concebido para guardar substâncias explosivas como

latas de aerossóis com propulsor inflamável.

66

 É proibido guardar gasolina ou outros líquidos inflamáveis próximo do aparelho.
 Não coloque dispositivos eléctricos ligados (como microondas, secadores de

cabelo, ferros, cafeteiras eléctricas ou outros aparelhos eléctricos) em cima do
aparelho porque podem provocar a ignição de peças plásticas.

 Não coloque pratos com líquidos em cima do aparelho, nem jarras com flores

ou outros recipientes com líquidos em cima do aparelho.

Se o aparelho estiver avariado e não for possível repará-lo com as
recomendações por nós fornecidas, desligue-o da tomada, abra as portas e
contacte o especialista da assistência. Somente um representante da
assistência pode solucionar todos os problemas técnicos ou avarias
relacionadas com a construção.

O aparelho deve ser transportado apenas na posição vertical. O fabricante

não será responsável por quaisquer danos no aparelho que resultem do não
cumprimento das instruções de transporte.

INSTALAÇÃO E CONDIÇÕES DE FUNCIONAMENTO

Posicionamento:

O aparelho funciona correctamente numa temperatura de ambiente, que foi indicada na tabela

com a especificação técnica. Não deve utilizá-lo numa cave, corredor de passagem, casa de
férias, não aquecida durante o Outono e Inverno.

O aparelho não deve ser utilizado numa divisão não aquecida ou alpendre.
Coloque o aparelho afastado de fontes de calor como fogões/fornos de
cozinha, radiadores ou luz directa do sol. O aparelho não deve ficar
encostado a tubos de aquecimento, gás ou canos de água, nem a outros
aparelhos eléctricos.

• Não tape os orifícios de ventilação no topo dos aparelhos – tem de haver uma boa circulação

de ar à volta do aparelho. O não cumprimento desta norma faz com que o aparelho consuma
mais energia eléctrica e seu compressor pode sobreaquecer.

• Se o aparelho for colocado num canto, deve ser deixada uma folga de pelo menos 3 cm. Ver

página 1, fig. 2: Espaço necessário para instalação do aparelho e Medidas
exteriores de instalação

• O aparelho tem que estar sobre uma superfície plana e não pode tocar na parede. Se for

necessário, regule a altura do aparelho ajustando os pés de nivelamento: rodando-os para a
direita – a parte da frente do aparelho levanta, rodando-os para a esquerda, desce. Se o
aparelho ficar ligeiramente inclinado para trás, as portas fechar-se-ão por elas próprias.

Preparar o aparelho para ser colocado em funcionamento:

Recomendamos que a preparação do aparelho para ser colocado em funcionamento seja feita

por duas pessoas.

• O dispositivo só deve ser transportado na posição vertical; não incline mais do que 30 °.

• A embalagem do respectivo aparelho é feita basicamente com esferóvite. Sendo assim, basta

retirar as fitas adesivas nele existente e simplesmente levantá-l, retirando em seguida a
base.Quando desejar mudar o aparelho de local, levante-o na parte da frente evitando assim
que o suporte do mesmo não toque o chão e se danifique.

67

Retire a extensão 10 do recipiente da água 11 (ver pagina 1, fig. 1) o qual se situa por

1

Ventoinha. Sempre que abrir a porta, o
ventilador pára de funcionar.

6

Prateleira

7

Dispositivo Limpeza

2

Botão de Controle de Temperatura

8

Dispositivo Publicitário (ADN 221 C)

3

Interruptor do Ventiladora

9

Luz (LED)

4

Botão de iluminação (ligar / desligar)

10

Extensão

5

Termómetro

11

Recipiente de recepção

baixo do compressor ( esta informação destina-se somente para transporte do aparelho).
Enquanto o aparelho estiver a funcionar, a extensão não poderá estar no recipiente da
água. O aparelho não deve ser ligado à rede sem primeiro remover todos os

materiais de embalagem e de transporte.

• Retire os dois suportes 1 do saco e emparafuse-os com os parafusos 2 nos locais marcados na

parte de trás do aparelho (ver pagina 2, fig. 6a).

• Retire as duas tampas 1 do saco e coloque-as na parte superior traseira 2, como indica a

figura (ver pagina 2, fig. 6b).

• Poderá ajustar as prateleiras 2. O ajustamento máximo se obtêm descendo do ponto 1 cinco

posições abaixo (ver pagina 2, fig. 6c).

• Assim que o dispositivo for posicionado, aguarde cerca de 30 minutos antes de ser conectado

à rede elétrica.

Se o aparelho tiver sido inclinado mais de 30 ° durante o transporte:
Aguarde pelo menos 4 horas antes de conectar o aparelho à rede
elétrica. Se não seguir estas instruções, o compressor do aparelho pode

avariar.

ESTRUTURA DAS VITRINES

Ver página 1, fig. 1

REGULAÇÃO DA TEMPERATURA

A temperatura no compartimento do frigorífico é controlada pelo botão de termóstato 2 (fig. 1)
rodando-o para um lado ou para outro. Ligue o aparelho à corrente e posicione o termostato 2

para qualquer posição, excepto "0", o aparelho começa a funcionar ( tanto como o compressor
como o ventilador começam a funcionar) Os números “0, 1, 2, 3, 4” não significam
temperaturas específicas.

A temperatura é regulada na escala de cinco algarismos.

0 = Compressor está desligado. AVISO! Corrente eléctrica não está desligada.
1 = temperatura mais elevada (menor arrefecimento)
5 = temperatura mais baixa (maior arrefecimento)

A TEMPERATURA NO COMPARTIMENTO DO FRIGORÍFICO PODE VARIAR DEPENDENDO

DA TEMPERATURA AMBIENTE, DA QUANTIDADE DE PRODUTOS ALIMENTARES, DA
TEMPERATURA DOS PRODUTOS ALIMENTARES E DA FREQUÊNCIA COM QUE A PORTA

DO APARELHO É ABERTA E FECHADA.

SE A DIVISÃO ESTIVER FRESCA, O APARELHO ARREFECE MENOS. POR CONSEGUINTE,
A TEMPERATURA NO APARELHO PODE SUBIR. Utilize a roda do termóstato para regular

para uma temperatura mais baixa.

68

DESCONGELAR, LIMPEZA E CUIDADOS A TER

O COMPARTIMENTO DO FRIGORÍFICO DESCONGELA AUTOMATICAMENTE. As gotas de gelo
que se formam na parede do fundo do compartimento de refrigeração descongelam durante o
tempo em que o compressor não está a trabalhar e a água de descongelação escorre pelo canal
de escoamento da água de descongelação para o tabuleiro em cima do compressor (Fig. 1),

onde evapora.
LIMPE REGULARMENTE O APARELHO.

Lembre-se que de limpar a parte de trás do corpo do aparelho, tem que
desligar a ficha do aparelho na tomada.

• Proteja as superfícies interiores do aparelho bem como as peças de plástico de gorduras,

ácidos e molhos. No caso de derrame acidental – limpe imediatamente com água quente com
sabão ou detergente de lavar a loiça. Utilize um pano para secar as superfícies interiores e

exteriores.

• Limpe regularmente as juntas herméticas das portas. Seque com um pano.

• limpe regularmente o espaço do canal de água de descongelação com um

produto de limpeza especial 7 para esse efeito (Fig. 1).

• Pelo menos uma vez por ano limpe o pó da parte de trás do corpo do

aparelho e do compressor. Poderá utilizar uma escova macia, um pano
electrostático ou aspirador para limpar.

• NÃO utilize detergentes contendo partículas abrasivas, ácido, álcool ou

benzeno para limpar as superfícies interiores e exteriores do aparelho. NÃO

utilize para limpar panos ou esponjas com superfícies ásperas que se destinam a esfregar.

• ATENÇÃO! Exteriores das portas - vidro – estes deverão ser limpos somente com produtos

específicos para o mesmo.

• Se vai deixar o aparelho desligado por um grande período de tempo, deixe as portas abertas.

MUDAR A DIRECÇÃO DE ABERTURA DAS PORTAS

Recomendamos que a mudança da direcção de abertura das portas seja feita por duas pessoas.
Vai precisar de duas chaves N.º 8 e N.º 10 e de uma chave de parafusos Philips.
Quando mudar a direcção de abertura das portas, NÃO PODE deitar o frigorífico na horizontal.
Execute as acções a seguir pela ordem enumerada (Ver página 3, fig. 5).:

1. AVISO! Desligue o aparelho no interruptor e a ficha da tomada.

2. Desaperte os 4 parafusos fixadores 2 que se encontram no dispositivo publicitário e retire o

dispositivo. Na parte da frente desaperte os 2 parafusos fixadores 4 no suporte 5 do cabo
de ligação do dispositivo publicitário.

3. Na parte traseira desaperte 4 parafusos 21, retire a tampa 22 e desligue a extensão 23 do

cabo de ligação.

4. Desaperte os 4 parafusos fixadores 3 do dispositivo publicitário e retire-º.

5. Retire a tampa da rosca 8, desaperte a rosca 9 do eixo do dispositivo de fechar automático

10 da porta.

6. Desaperte 3 parafusos 6 da dobradiça superior 7 e juntos com os parafusos e anilhas mude-

os para o lado oposto do aparelho ( revertendo a dobradiça em 180º antes de a apertar

novamente). Para retirar a porta 11 levante-a para cima.

7. Desaperte os parafusos fixadores 14 da parte de baixo da grelha 19 e retire-a tendo que

retirar os ganchos que se encontram no compartimento. O feixo 17 tem que estar na

posição horizontal. Remova a tampa 18 do lado esquerdo da grelha para a posição
contrária.

8. Desaperte os 4 parafusos fixadores 16 da dobradiça inferior da porta 15 e os dois parafusos

fixadores 16 do suporte da dobradiça 20. Retire a dobradiça junto com os parafusos e

69

anilhas. Aperte o eixo 13 da parte inferior da dobradiça da porta em outro orifício em
symetria com a posição presente.

9. Aperte as dobradiças 15 e 20 desencontrando-as. Retire o dispositivo automático de fechar

da porta 10 e mude o parafuso inserindo o mesmo 24 do saco.

10. Mude a porta em 180º e faça quatro orifícios ( Ø 2,8 +0,1) mm para fixar o dispositivo

publicitário.

11. Pendure a porta do lado esquerdo trocando antes o dispositivo de fechar a porta automático

10 e a extensão 12 na parte inferior da porta.

12. Aperte a grelha inferior e fixe o dispositivo publicitário.

13. Coloque a ligações eléctricas todas juntas com fixadores para o outro lado do aparelho, fixe-

os e proceda à ligação eléctrica do painel publicitário.

PROBLEMAS DE FUNCIONAMENTO E SUAS SOLUÇÕES

• O aparelho estiver ligado na tomada à alimentação da rede mas não funciona.

Verifique se a instalação eléctrica em sua casa está a funcionar correctamente. Verifique se a
ficha está inserida correctamente na tomada.

• O ruído ficar mais alto. Verifique se o aparelho está estável num lugar plano. Para nivelá-lo

regule os pés da frente. Verifique se o aparelho está encostado a mobiliário e se alguma parte
do sistema de refrigeração na parte de trás do corpo do aparelho está a tocar na parede.
Afaste o aparelho do mobiliário ou das paredes. Verifique se a causa do ruído crescente se

deve a garrafas, latas ou pratos no aparelho que podem estar em contacto entre si.

• Aparecer água na parte debaixo do compartimento do frigorífico. Verifique se o

espaço do canal de água de descongelação não está bloqueado. Limpe o espaço do canal de
água de descongelação com um produto de limpeza para esse efeito.

• Aparecer água debaixo do aparelho. O tabuleiro de recolha de água de descongelação

escorregou para fora do compressor. Coloque o tabuleiro em cima do compressor.

• Quando a porta do aparelho é aberta, a junta vedante de borracha é puxada para

fora. A junta está suja com alimentos pegajosos (gordura, geleia). Limpe a junta vedante e a
respectiva ranhura com água quente contendo sabão ou detergente de lavar a loiça e depois

passe um pano para secar. Monte a junta vedante de borracha no lugar.

• Temperatura elevada no aparelho, as pausas de funcionamento do aparelho são

curtas. Veja se a porta do aparelho está a fechar bem, se não esteve aberta durante mais
tempo do que o necessário ao tirar ou a colocar alimentos ou se foi colocada uma grande

quantidade de comida quente no aparelho.

• A parte de cima do aparelho tem condensação em cima. A humidade relativa do ar

ambiente é superior a 65%. Ventile a divisão onde se encontra o aparelho e, se possível,
retire a causa da humidade.

INFORMAÇÃO PARA PROTECÇÃO DO AMBIENTE

Este símbolo indica que quando o aparelho já não for preciso, não pode ser eliminado

juntamente com outro lixo municipal diverso. Deve ser recolhido e eliminado

separadamente, isto é, em contentores especialmente marcados com este símbolo em
áreas de recolha de lixo de grandes dimensões, utilizando o serviço de recolha de monstros.
Para obter informações completas sobre onde deixar o aparelho velho com segurança, contacte

as autoridades governamentais locais, a loja onde comprou o aparelho ou os representantes do
fabricante.

Se decidiu deitar fora o aparelho, torne impossível a sua utilização para evitar quaisquer
possíveis acidentes. Desligue a ficha na tomada e depois corte o cabo. Rasgue e tire a junta

vedante. Parta o fecho da porta, se tiver um.

AVISO! Não desmonte o aparelho. Passe-o para as empresas de reciclagem.

70

ASSISTÊNCIA PRESTADA AO ABRIGO DA GARANTIA

Folha de informações do produto

REGULAMENTO DELEGADO COMISSÃO (UE) 2019/2018

Nome do fornecedor ou marca registrada: Whirlpool

Identificador do modelo

ADN 221S

ADN 221/2

ADN 221

ADN 221 C

Tipo de aparelho de refrigeração
com função de venda direta:

Refrigeradores de bebidas

Código de família do gabinete

K4

K4

Parâmetros específicos do produto:

Volume bruto, L

455

455

Condições ambientais para as quais o
aparelho é adequado:

Temperatura mais quente (°C)

+32

+32

Umidade relativa (%)

65

65

Parâmetros gerais do produto:

Energia anual consumo (kWh / a)

897.00

897.00

EEI Índice de eficiência energética

49.5

49.5

Classe de eficiência energética

D

D

Recomendado temperatura (s) para
armazenamento otimizado de
alimentos

+5

+5

Parámetros da fonte de luz

Tipo de fuente de luz

Tecnologia de iluminação usada:LED

Classe de eficiência energética

D

D

Dimensões (A x L x P), cm

202,5

x 60 x

68,5

202,5

x 60 x 73

Dados eléctricos

Veja na etiqueta del produto

Se o aparelho não estiver a funcionar bem, veja se consegue ser você a resolver o problema do
mau funcionamento. Se não conseguir resolver o problema sozinho, contacte o representante

de assistência do frigorífico mais perto de si por telefone ou por escrito. Quando entrar em
contacto, indique o modelo e o número do frigorífico. Encontrará estes dados no rótulo do
produto, que está colado na parede esquerda do compartimento do frigorífico.

71

FR

LISEZ ATTENTIVEMENT LES INSTRUCTIONS FOURNIES PAR LE MODE D’EMPLOI.
Respectez scrupuleusement ces instructions afin d’éviter tout risque de blessure,
d’endommagement de l’appareil.
Le fabricant n’assume aucune responsabilité pour des dommages causés par une utilisation

non conforme aux instructions.

Nous vous conseillons de conserver ce Mode d’emploi durant toute la durée d’utilisation de
l’appareil. Si vous vendez l’appareil, faites parvenir le Mode d’emploi au nouveau
propriétaire.

Informations generales:

Le réfrigérateur c’est un réfrigérateur vitré commercial destiné au refroidissement,

exposition et conservation des boissons. Ces appareils sont destinés à des fins
commerciales!

Le fabricant garantit un bon fonctionnement du refrigerateur lorsque la temperature

ambiante est comprise entre 16 et 32 degres celsius que l’humidite de l’air environnant ne

depasse pas les 65 %.

PRECAUTIONS AVANT L’EMPLOI

Consignes de sécurité:

– MISE EN GARDE: Ne couvrez pas les grilles de ventilation situées sur la partie

supérieure et les côtés de l’appareil.

– MISE EN GARDE: Maintenir dégagées les ouvertures de ventilation dans

l'enceinte de l'appareil ou dans la structure d'encastrement.

– MISE EN GARDE: Ne pas utiliser d'appareils électriques à l'intérieur du

compartiment de stockage des denrées, à moins qu'ils ne soient du type
recommandé par le fabricant.

– MISE EN GARDE: Lors du positionnement de l'appareil, s'assurer que le

cordon d'alimentation n'est pas coincé ni endommagé.

– MISE EN GARDE: Ne pas placer de socles mobiles de prises multiples ni de

blocs d'alimentation portables à l'arrière de l'appareil.

– MISE EN GARDE: La mise au rebut de l’appareil doit se faire dans le respect

de la réglementation nationale.

– Ne pas stocker dans cet appareil des substances explosives telles que des

aérosols contenant des gaz propulseurs inflammables.

– Cet appareil doit être uniquement utilise pour entreposer les denrées

alimentaires

72

MISE EN GARDE: N’endommagez pas le circuit de réfrigération de
l’appareil. Il contient le gaz réfrigérant R600a. Si le système de
réfrigération est endommagé:

• N’utilisez pas de flamme près de l’appareil.

• Evitez les étincelles – n’allumez pas d’appareil électrique ou de lampe électrique.

• Ventilez immédiatement la pièce. Au cas d’une panne du circuit frigorifique, aérez

la pièce où se trouve l’appareil pendant quelques minutes (la pièce doit être au
moins de 4m3 pour le produit du méthylpropane m/R600).

 Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des

personnes ayant des capacités physiques, sensorielles ou mentales réduites,
ou dénuées d’expérience ou de connaissances s'ils (si elles) sont correctement
surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute
sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'appareil.

 Cet appareil doit être branché sur une prise de terre conforme aux normes en

vigueur. Assurez–vous que la tension sur le réseau de votre habitation coïncide
avec les indications fournies sur la fi che signalétique de l’appareil. Cet appareil
répond aux normes de sécurité CE en vigueur. La prise électrique reliée à la

terre par laquelle l'appareil est branché sur le secteur devrait être dans un
endroit accessible.

 La fréquence et la puissance de l’installation électrique de doivent être

conforme aux paramètres généraux de l’appareil comme il est écrit dans le.

 Attention! Si l'appareil est produit le cordon d'alimentation spécial il peut être

échangé seulement par le cordon d'alimentation spécial même fournies par le

fabricant.

 Assurez-vous que la prise du câble n’est pas écrasée entre l’arrière de

l’appareil et le mur, ou endommagée pour quelque autre raison. Une prise
endommagée peut être à l’origine d’un incendie!

 l l ne faut pas utiliser de raccords adaptatifs, de prises multiples (répartiteurs), de

rallonges deux fils. S’il y a la nécessité d’utiliser un rallonge, il est permis d’utiliser
qu’un rallonge avec un rouleau de sécurité, à prise unique ayant une attestation
de sécurité VDE/GS. Au cas d’utilisation d’un rallonge (avecle rouleau de
sécurité, ayant le signe de sécurité), sa prise doit être placée à une distance sûre
des éviers et ne peut pas être exposée à être submerger de l’eau ainsi que des
autres égouts.

 Lorsque vous positionnez l’appareil, prenez garde à ne pas écraser et

endommager le câble électrique. Si vous entreposez des objets lourds tels
qu’appareils rafraîchissants ou électroménagers près du réfrigérateur, assurez-

73

vous qu’ils ne risquent pas d’écraser ou d’endommager le câble électrique.
Cela pourrait créer un court-circuit et faire prendre feu au câble.

 ATTENTION: Ne pas retirer le couvercle de l’éclairage LED intérieur. En cas de

mauvais fonctionnement, veuillez contacter le service clientèle pour toute

assistance.

 SI L’APPAREIL A ETE DEBRANCHE (POUR LE NETTOYER, LE DEPLACER

etc.) il faudra peut-être le brancher après 15 minutes.

 Avant de le nettoyer, débranchez l’appareil. Lorsque vous debranchez le cable,

tirez-le toujours au niveau de la fiche, ne tirez pas sur le cable lui-meme.

 Ne placez aucun appareil électrique en fonctionnement (four micro ondes,

bouilloire électrique…) sur l’appareil, cela pourrait faire fondre les composants
en plastique. Ne placez pas d’assiette remplie de liquide, de vase de fleurs
remplis d’eau ou tout autre récipient contenant du liquide sur l’appareil.

 Une fois l’appareil déballé, assurez-vous qu’il est complet, que la structure et

les câbles de branchement ne sont pas endommagés

 Il est interdit d’utiliser un appareil techniquement endommagé.

Si l’appareil ne marche pas et qu’il n’est pas possible de le reparer a l’aide
de ce mode d’emploi, debranchez-le, ouvrez les portes, et appelez un

service specialise seul un operateur du service apres-vente peut remedier a
tous les problemes techniques ou de construction.

L’appareil doit être transporté en position verticale. Le fabricant ne pourra
etre tenu responsable de tout dommage cause par le non-respectt des instructions
concernant le transport.

INSTALLATION ET CONDITIONS DE FONCTIONNEMENT

Positionnement:

• Placez l’appareil dans une pièce sèche et bien aérée.

ATTENTION! L’appareil ne doit pas être mis en fonctionnement dans une
pièce non chauffée ou en extérieur. Placez toujours l’appareil loin de
sources de chaleur comme les fours, les radiateurs, et évitez toute
exposition directe aux rayons du soleil. L’appareil ne doit pas être en contact
de tuyau de chauffage, de gaz, ou d’évacuation d’eau, ni tout autre appareil
électrique.

• Ne recouvrez pas les grilles d’aération sur le dessus de l’appareil – et assurez-vous que

l’air puisse circuler librement tout autour de celui-ci. Il doit y avoir un espace d’au moins
10 cm entre le haut de l’appareil et tout autre appareil (ou meuble) éventuellement situé
au-dessus de celui-ci. Si cette précaution n’est pas respectée, l’appareil consomme plus
d’énergie et son compresseur pourrait surchauffer.

74

• Si l’appareil est placé dans un angle, il doit y avoir un espace d’au moins 3 cm entre la

1

Ventilateur. Lors de l’ouverture
de la porte le ventilateur
s’arrête.

6

Étagères

7

Liquide nettoyant du drain d’écoulement

2

Roulette à l’échelle

8

Panneau publicitaire (ADN 221 C)

3

Interrupteur de ventilateur

9

Éclairage LED

4

Bouton on/off de l’éclairage

10

Fil d’alimentation

5

Thermomètre

11

Bac de recueil des eaux

paroi de l’appareil et le mur. O Surface utile. Les dimensions du gabarit

d‘installation - cf. Page 1, Fig. 2.

• L’appareil doit être placé sur une surface plane, et ne doit pas être en contact avec le

mur. Si nécessaire, réglez la hauteur de l’appareil en ajustant les pieds de mise de

niveau: si vous les tournez dans le sens des aiguilles d’une montre l’appareil se soulève,
dans le sens contraire il se baisse. Si l’appareil est très légèrement penché vers l’arrière,
les portes se refermeront toutes seules.

Préparation de l’appareil:

Il est recommandé d’effectuer ces opérations avec l’aide d’une autre personne.

• L’appareil doit être transporté uniquement dans sa position verticale ; ne pas l’incliner à plus

de 30°.

Enlevez les panneaux en polystyrène expansé, destinés à la transportation du

réfrigérateur, du haut de réfrigérateur et retirez-les d’en bas de l’appareil. Enlevez le ruban
adhésif et ouvrez la porte. Lors de déplacement de réfrigérateur, soulevez sa partie avant
d’une manière que les pieds ne touchent pas au sol.

Du bac de recueil des eaux (11) (Fig. 1) qui se trouve au-dessous de compresseur
retirez la fiche avec le fil d’alimentation (10) (cela était destiné uniquement à la
transportation). Lorsque le réfrigérateur est branché le fil ne peut pas se

trouver dans le bac. L’appareil ne doit pas être branché avant que tout
l’emballage et le matériel de transport n’aient été enlevés.

• Du sac retirez deux pieds (1) (cf. Page 2, Fig. 6a) et à l’aide des vis (2) vissez sur les

endroits marqués dans la partie arrière du réfrigérateur.

• D’un sac sortez le couvercle (1) et mettez dans la grille (2) située à gauche au-dessous

de la porte (cf. Page 2, Fig. 6b).

• L’inclinaison de l’étagère (2) permise. L’inclinaison de l’étagère maximale se fait par

l’abaissement des soutiens avant de cinq pas (cf. Page 2, Fig. 6c).

• Une fois que l’appareil a été installé dans sa position défi nitive, attendez environ 30 minutes

avant de le brancher sur le secteur.

Si l’appareil a été incliné à plus de 30° pendant le transport, laissez­le dans une position verticale pendant au moins 4 heures avant de le
brancher sur le secteur. Si cette précaution n’est pas respectée, le

compresseur de l’appareil pourrait ne pas fonctionner correctement.

DESCRIPTION DE L’APPAREIL, ELEMENTS DE BASE

cf. Page 1, Fig. 1

75

COMMENT REGLER LA TEMPERATURE

Vous pouvez régler la température du compartiment réfrigérant à l’aide du roulette à l’échelle 2
(fig. 1) en le tournant d’un côté ou de l’autre. Lors de la mise de la fiche d’alimentation dans le
réseau et positionnement la roulette (2) de thermorégulateur sur n’importe quelle position sauf
“0”, le réfrigérateur commence à refroidir (le compresseur et ventilateur se mettent en
marche). Le nombre «0, 1, 2, 3, 4, 5» ne signifie pas une température spécifique

Vous pouvez régler la température sur graduations.

0 = Le compresseur est éteint. Le courant électrique n’est pas enlevé!
1 = température maximale (refroidissement minimum)
5 = température minimale (refroidissement maximum)

LA TEMPERATURE A L’INTERIEUR DE L’APPAREIL PEUT VARIER EN FONCTION DE LA
TEMPERATURE AMBIANTE, DE LA QUANTITE D’ALIMENTS ENTREPOSES A L’INTERIEUR
DE L’APPAREIL, ET DE LA FREQUENCE D’OUVERTURE DES PORTES.

SI LA PIECE OU SE TROUVE L’APPAREIL EST FRAICHE, CELUI-CI REFROIDIRA MOINS.
LA TEMPERATURE INTERIEURE DE L’APPAREIL POURRAIT DONC AUGMENTER. Réglez

dans ce cas le thermostat sur une température plus basse.

DÉGIVRAGE, NETTOYAGE ET ENTRETIEN

LE DEGIVRAGE DU COMPARTIMENT REFRIGERANT EST ENTIEREMENT AUTOMATIQUE.. Les

gouttes de glace qui se forment sur la paroi arrière du compartiment de dégivrage du
réfrigérateur fondent lorsque le compresseur ne fonctionne pas et l’eau de dégivrage coule dans
le conduit d’écoulement des eaux de dégivrage vers le bac situé sous le compresseur où elle
s’évapore.

NETTOYEZ REGULIEREMENT L’APPAREIL !

Nous vous rappelons qu’avant d’effectuer le nettoyage de la partie postérieure
de l’appareil vous devez le déconnecter du circuit électrique en débranchant la

prise de courant.

• Evitez que les surfaces et les parties en plastique soient en contact avec les sauces, la graisse

ou des aliments acides. Si cela se produit accidentellement – nettoyez-les immédiatement
avec de l’eau chaude savonneuse ou du produit vaisselle. Essuyez soigneusement les

superficies internes et externes.

• Nettoyez régulièrement les joints hermétiques des portes. Essuyez soigneusement.

• NETTOYEZ REGULIEREMENT LE DRAIN D’ECOULEMENT DE L’EAU DU

DEGIVRAGE AVEC LE NETTOYANT PREVU A CET EFFET (Fig. 1). ►

• Otez au moins une fois par an la poussière accumulée dans la partie

postérieure de l’appareil et le compresseur. Utilisez pour cela une brosse
douce, un tissu électrostatique ou un aspirateur.

• N’UTILISEZ PAS de détergents contenant des produits abrasifs, de l’acide,

de l’alcool ou de l’essence pour nettoyer les superficies internes et
externes. N’UTILISEZ PAS d’éponges ou matériaux abrasifs. Nettoyer
l’extérieur de la porte vitrée avec des produits destinés au nettoyage du

verre.

• Si vous laissez l’appareil eteint pendant une longue periode, laissez les

portes ouvertes.

76

COMMENT CHANGER LE SENS D’OUVERTURE DES PORTES

Il est recommandé d’effectuer le changement de sens d’ouverture des portes avec l’aide d’une
autre personne. Vous aurez besoin d’une clé de 8 et de 12, ainsi que d’un tournevis cruciforme
Philips. Pendant l’opération VOUS NE DEVEZ PAS mettre l’appareil à l’horizontale.
Effectuez les opérations décrites dans l’ordre indiqué (cf. Page 3, Fig. 5.):

AVERTISSEMENT ! Éteindre l’appareil et retirer la fiche de la prise d’alimentation
électrique.

1. Dévisser les quatre vis de fixation 2 du panneau publicitaire 1 et retirer le panneau ;

2. Sur la partie avant, dévisser les deux vis de fixation 4 des supports 5 du câble de connexion

du panneau publicitaire ;

3. Sur la partie arrière, dévisser les quatre vis 21, retirer le couvercle 22 et déconnecter la fiche

d’alimentation 23 du câble de connexion ;

4. Dévisser les quatre vis de fixation 3 du panneau publicitaire et retirer le panneau

publicitaire ;

5. Dévisser les trois vis de fixation 6 du support de fixation supérieur de la porte 7 et retirer le

support avec l’axe 10 ;

6. En soulevant vers le haut, enlever la porte 11 ;

7. Dévisser les vis de fixation 14 de la grille du bas 19 et retirer la grille en séparant les

crochets de la grille de l’armoire. La came de verrouillage 17 doit être en position

horizontale ;

8. Retirer le couvercle 18 à gauche de la grille vers le côté opposé ;

9. Dévisser les quatre vis de fixation 16 du support de fixation du bas de la porte 15 et les

deux vis de fixation 16 de la fixation de retenue de la porte 20. Retirer les fixations avec les
vis et les rondelles ;

10. Visser l’axe 13 du support de fixation du bas de la porte dans l’autre trou fileté

symétriquement à la position actuelle ; Visser les fixations 15 et 20 en les interchangeant ;

11. Retourner la porte à 180° et percer quatre trous (ø 2,8 +0,1 mm) pour fixer le panneau

publicitaire ; Accrocher la porte sur le côté gauche ;

12. Tourner la fixation 7 à 180° (avant de dévisser l’axe 10 avec la rondelle ressort), visser l’axe

sur le côté opposé de la fixation ;

13. Fixer la fixation 7 sur le côté opposé de l’armoire symétriquement à la position initiale ;

14. Visser la grille du bas et fixer le panneau publicitaire sur la porte ;

15. Mettre les fils de connexion avec les supports de l’autre côté de l’armoire, les fixer et

connecter le câble de connexion du panneau publicitaire.

PROBLEMES DE FONCTIONNEMENT ET SOLUTIONS

• L’appareil est branché mais il ne marche pas. Vérifiez que l’installation électrique de la

maison fonctionne normalement. Vérifiez que la prise est correctement branchée.

• Le bruit est devenu beaucoup plus fort. Vérifiez que l’appareil est stable, sur une surface

plane. Pour le stabiliser, réglez les pieds avant. Vérifiez que l’appareil ne touche aucun autre
meuble, ou que la partie postérieure ne soit pas en contact avec le mur. Détachez l’appareil
des autres meubles et du mur. Vérifiez que le bruit n’est pas dû à des bouteilles, des
cannettes ou de la vaisselle qui s’entrechoquent.

• Il y a de l’eau sur le haut du compartiment réfrigérant. Vérifiez que le drain

d’écoulement n’est pas bouché. Nettoyez le drain d’écoulement de l’eau du dégivrage avec le
produit prévu à cet effet.

• Quand on ouvre la porte, le joint de porte en caoutchouc s’arrache. Le joint est

enduit de substances poisseuses (graisse, sirop...). Nettoyez le joint avec de l’eau chaude

savonneuse ou contenant du produit vaisselle puis essuyez-le soigneusement. Remettez en
place le joint de porte.

77

• La température de l’appareil est élevée, et le compresseur fait des pauses très

brèves. Assurez-vous que la porte de l’appareil soit correctement fermée, qu’elle n’ait pas été

laissée ouverte plus longtemps que nécessaire, ou qu’une grande quantité de nourriture
chaude n’ait pas été entreposée dans l’appareil.

• Il y a de la condensation sur le haut de l’appareil. L’air ambiant a une humidité

supérieure à 65 %. Ventilez la pièce où est placé l’appareil, et si possible éliminez les causes
d’humidité.

MISE AU REBUT

Les appareils qui portent ce symbole doivent être collectés et traités séparément de vos
déchets
ménagers, car ils contiennent des matériaux précieux qui peuvent être recyclés. En
vous débarrassant correctement de ces appareils, vous contribuez à la prévention de

potentiels effets négatifs sur la santé humaine et l’environnement. Votre mairie ou le
magasin auprès duquel vous avez acquis l’appareil peuvent vous donner des informations à ce
sujet. Débranchez la fi che de la prise murale et mettez l’appareil hors service en coupant le
cordon d’alimentation avant la mise au rebut.
Le réfrigérant et le produit chimique contenu dans la mousse isolante doivent être traités par un
service compétent agréé. Prenez soin de ne pas endommager le circuit de refroidissement avant
de remettre l’appareil aux services compétents.
En cas de mauvais fonctionnement de votre appareil vous pouvez procéder à certaines
verifications. Pour cela faites attention au tableau donné. Si vous ne pouvez éliminer les
inconvénients, faites appel à un technicien qualifié.
Afin d’assurer une meilleure aide en matière de dépannage lors de votre demande, mentionnez
la référence de votre appareil. Vous la trouverez sur l’étiquette de marquage du réfrigérateur.

• le compresseur de l’appareil pourrait ne pas fonctionner correctement.

En cas de mauvais fonctionnement de votre appareil vous pouvez procéder à certaines
verifications. Pour cela faites attention au tableau donné. Si vous ne pouvez éliminer les
inconvénients, faites appel à un technicien qualifié.
Afin d’assurer une meilleure aide en matière de dépannage lors de votre demande, mentionnez
la référence de votre appareil. Vous la trouverez sur l’étiquette de marquage du réfrigérateur.

78

Fiche d'information sur le produit
RÈGLEMENT DÉLÉGUÉ (UE) 2019/2018 DE LA COMMISSION

Nom du fournisseur ou marque déposée: Whirlpool

Identificateur de modèle:

ADN 221S

ADN 221/2

ADN 221

ADN 221 C

Type d'appareil frigorifique avec une
fonction de vente directe

Refroidisseurs de boissons
Code de famille d'armoires

K4

K4

Paramètres spécifiques au produit

Volume brut, L

455

455

Conditions ambiantes pour lesquelles

l'appareil est adapté:

Température la plus chaude (°C)

+32

+32

Humidité relative (%)

65

65

Paramètres généraux du produit:

Énergie annuelle consommation (kWh / a)

897.00

897.00

EEI Indice d'efficacité énergétique

49.5

49.5

Classe d'efficacité énergétique

D

D

Conseillé température (s) pour stockage
optimisé des aliments (°C)

+5

+5

Paramètres de la source lumineuse:

Type de source lumineuse

Technologie d'éclairage utilisée: LED

Classe d'efficacité énergétique

D

D

Dimensions (H x L x P)

202,5

x 60 x

68,5

202,5

x 60 x 73

Données électriques

Voir sur l'étiquette du produit

N00CD48WH- 4

2020-12-11

79
