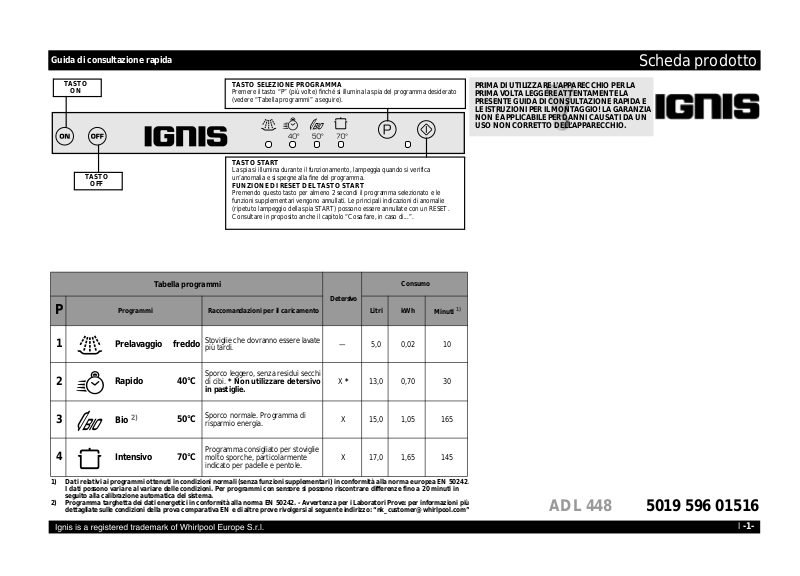

Whirlpool ADL 448/2 PROGRAM CHART [th]

Guida di consultazione rapida

Scheda prodotto

TASTO

ON

TASTO

OFF

TASTO SELEZIONE PROGRAMMA

Premere il tasto “P” (più volte) finché si illumina la spia del programma desiderato (vedere “Tabella programmi” a seguire).

TASTO START

La spia si illumina durante il funzionamento, lampeggia quando si verifica un’anomalia e si spegne alla fine del programma.

FUNZIONE DI RESET DEL TASTO START

Premendo questo tasto per almeno 2 secondi il programma selezionato e le funzioni supplementari vengono annullati. Le principali indicazioni di anomalie (ripetuto lampeggio della spia START) possono essere annullate con un RESET. Consultare in proposito anche il capitolo “Cosa fare, in caso di...”.

PRIMA DI UTILIZZARE L’APPARECCHIO PER LA PRIMA VOLTA LEGGERE ATTENTAMENTE LA PRESENTE GUIDA DI CONSULTAZIONE RAPIDA E LE ISTRUZIONI PER IL MONTAGGIO! LA GARANZIA NON È APPLICABILE PER DANNI CAUSATI DA UN USO NON CORRETTO DELL’APPARECCHIO.

	Tabella programmi					Consumo
				Detersivo
P	Programmi		Raccomandazioni per il caricamento		Litri	kWh		Minuti 1)
1	Prelavaggio	freddo	Stoviglie che dovranno essere lavate	—	5,0	0,02		10
			più tardi.
2	Rapido	40°C	Sporco leggero, senza residui secchi	X *	13,0	0,70		30
			di cibi. * Non utilizzare detersivo
			in pastiglie.
3	Bio 2)	50°C	Sporco normale. Programma di	X	15,0	1,05		165
			risparmio energia.
4	Intensivo	70°C	Programma consigliato per stoviglie
			molto sporche, particolarmente	X	17,0	1,65		145
			indicato per padelle e pentole.

1)Dati relativi ai programmi ottenuti in condizioni normali (senza funzioni supplementari) in conformità alla norma europea EN 50242. I dati possono variare al variare delle condizioni. Per programmi con sensore si possono riscontrare differenze fino a 20 minuti in seguito alla calibrazione automatica del sistema.

2)Programma targhetta dei dati energetici in conformità alla norma EN 50242. - Avvertenza per i Laboratori Prove: per informazioni più dettagliate sulle condizioni della prova comparativa EN e di altre prove rivolgersi al seguente indirizzo: “[e-mail]”

ADL 448 5019 596 01516

I -1-

Come impostare il tipo di detersivo: polvere/gel/pastiglie (se l’opzione è disponibile)

Primo utilizzo

Per assicurare sempre i migliori risultati di pulizia, è NECESSARIO impostare:

tipo di DETERSIVO e DUREZZA DELL’ACQUA.

10

4

	S	9
	E
	L
1

3 2

5

6

7

8

1- serbatoio sale

2- distributore brillantante

3- distributore detersivo

4- cestelli

5,6,7,8- funzioni disponibili sul pannello

9- filtri

10bracci aspersori

1. Selezionare il 3°	2. Premere il tasto
programma (vedere la	START per 7
Tabella programmi -	secondi
pagina 1)

3a. Controllare il tipo	3b....e impostarlo sulla lavastoviglie	4. Ricordare di utilizzare sale e	5. Spegnere e riaccendere per
di detersivo	utilizzando il tasto START	brillantante all’occorrenza (come	memorizzare
utilizzato...	(secondo la tabella sottostante)	indicato di seguito)	l’impostazione

Modelli di lavastoviglie

	Tipi di	Modello senza	Modello con
	detersivo
		display	display
	Polvere o gel	3h 6h 9h	Nessun	Aggiungere sale	Aggiungere
	(regolazione di
			simbolo		brillantante
	fabbrica)
	Pastiglia 2 in 1			Aggiungere sale	Brillantante
	Pastiglia 3 in 1
				Sale	Brillantante
	Pastiglia Tutto in 1

Nei modelli senza opzione “Tipo di detersivo”, quando si utilizzano le pastiglie la spia del sale e del brillantante s’illuminano.

Come impostare la durezza dell’acqua

* solo prima del primo lavaggio o se la durezza dell’acqua è cambiata

Accendere l’apparecchio

-Selezionare il 2° programma “P2” - secondo la tabella dei programmi.

-Premere il tasto START per almeno 5 secondi finché lampeggia la spia START.

-Il grado di durezza impostato viene indicato sul display (se presente) o il tasto START lampeggia.

-Ad ogni leggera pressione del tasto START l’impostazione aumenta e dopo aver raggiunto il valore 7 ricomincia da 1.

-L’apparecchio deve essere spento per memorizzare la nuova impostazione.

	1. Consultare l’Ente locale erogatore dell’acqua per sapere						2. ...immettere questo valore		Suggerimenti per l’utilizzo del
	qual è il grado di durezza dell’acqua ...						nella lavapiatti		detersivo
							Lavastoviglie	Lavastoviglie
								senza display:
	Gradi		Gradi		Gradi	Durezza	con display:		Gel or polvere
							inserire il	contare i	(brillantante e	Pastiglie
	tedeschi °dH		francesi °fH		inglesi °eH	dell’acqua		lampeggi del
							valore sul		sale)
								led del tasto
							display
								START
	0	- 5	0	- 9	0 - 6,3	Dolce	1	1x
										se si rende
	6 - 10		10	- 18	7 - 12,6	Media	2	2x
									fare	necessario
	11	- 15	19	- 27	13,3 - 18,9	Media	3	3x
									riferimento	altro sale fare
	16	- 21	28	- 37	19,6 - 25,9	Medio-dura	4	4x	alla fase 1	riferimento
									(vedere	alla fase 1
	22	- 28	38	- 50	26,6 - 35	Dura	5	5x
									“Controllo	(vedere
	29	- 35	51	- 63	35,7 - 44,1	Molto dura	6	6x
									quotidiano”)	“Controllo
	36	- 60	64 - 107		44,8 - 74,9	Estremamente	7	7x		quotidiano”)
						dura

L’impostazione di fabbrica è per acqua medio dura (il display mostra il numero “4” o la spia del tasto START lampeggia 4 volte).

Se si utilizza detersivo in pastiglie, già di per sé contenente sale, è comunque necessario aggiungere altro sale. Le pastiglie non addolciscono sufficientemente l’acqua.

I -2-

Riempimento del serbatoio del sale - Eliminazione del calcare (non necessario se il livello di durezza dell’acqua è impostato su “dolce”!)

Controllo quotidiano

1		Indicatore ottico	Solo prima del
		(a seconda del	primo lavaggio
		modello).	riempire il
		Svitare il tappo	serbatoio del sale
			di acqua

Riempire con il sale (in nessun caso aggiungere detersivo!). min. 1,5 kg max. 2 kg

Indicatore ottico (a seconda del modello). Avvitare il tappo. Rimuovere gli eventuali residui di sale attorno al tappo

	Alcuni lavaggi possono durare finché la spia del sale sul pannello comandi si spegne. Se la	Indicatore del	La spia sul pannello comandi si illumina	arancione:	chiaro: È NECESSARIO
		sale (a seconda	quando È NECESSARIO
	durezza dell’acqua rientra nella categoria (dolce), non usare il sale.			OK.	AGGIUNGERE SALE
		del modello)	AGGIUNGERE SALE.

Aggiunta di brillantante (non necessario in casi si utilizzi detersivo in pastiglie). Come regolare la dose di brillantante

	2	Indicatore	Aggiungere
			brillantante
		ottico B
			fino alla linea

		di massimo
Se necessario,		~100 ml
aprire il coperchio
(premere la leva)

La quantità di brillantante può essere adattata al prodotto utilizzato. Minore è la regolazione, minore è la quantità di brillantante (regolazione di fabbrica: posizione 4).

Premere la leva per aprire il coperchio. Con una moneta o simili ruotare la freccia nella posizione desiderata. Richiudere il coperchio una volta modificata la quantità di brillantante.

	Indicatore del brillantante (a seconda del modello)	La spia sul pannello comandi si illumina quando È NECESSARIO AGGIUNGERE	scuro: OK.	chiaro: È NECESSARIO
		BRILLANTANTE.		AGGIUNGERE SALE

Utilizzare solo brillantante per lavastoviglie. Se inavvertitamente si rovescia del brillantante, rimuoverlo immediatamente. In questo modo si evita un’eccessiva formazione di schiuma che può causare un’anomalia dell’apparecchio.

Se sono presenti striature: regolare la dose di brillantante su una posizione inferiore (1-3). Se le stoviglie non sono perfettamente asciutte: regolare la dose su una posizione superiore (5-6). Le stoviglie in plastica si asciugano con maggiore difficoltà e anche una regolazione su una posizione superiore non migliora la situazione.

I detersivi con brillantante possono avere effetto soltanto con programmi di maggiore durata. Con programmi brevi possono presentarsi residui di detersivo (utilizzare eventualmente detersivi in polvere). I detersivi con brillantante tendono a formare eccessiva schiuma.

Aggiunta di detersivo - Utilizzare solo detersivo per lavastoviglie in conformità alle istruzioni del fornitore

	3	Pastiglie / gel / polvere
		Riempire il
	Aprire il coperchio A
	(premere la leva)	distributore del
		detersivo solo prima di
		avviare il programma
		di lavaggio

Uso quotidiano

Utilizzare una pastiglia per un ciclo, collocandola nel distributore del detersivo

I -3-
