Vor dem Gebrauch bitte die Montageanweisung und Gebrauchsanweisung lesen!

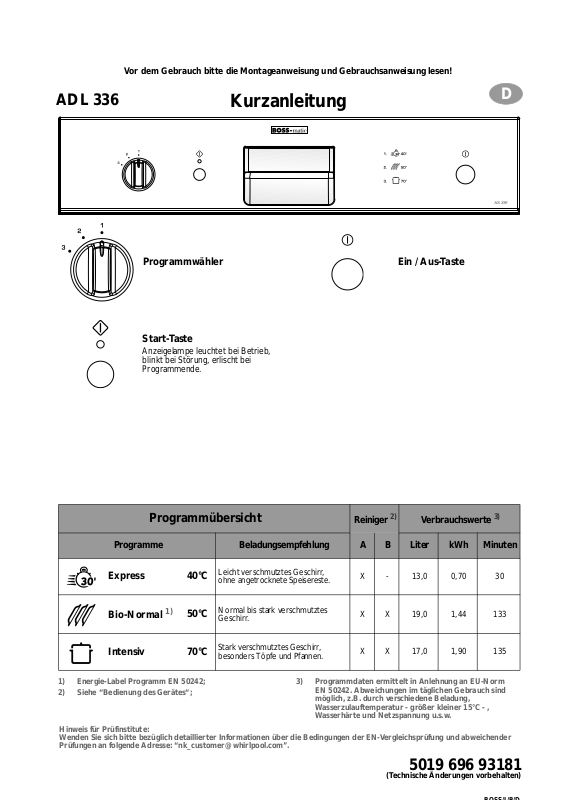

ADL 336
Kurzanleitung
Programmwähler
Start-Taste
Anzeigelampe leuchtet bei Betrieb,
blinkt bei Störung, erlischt bei
Programmende.
D
Ein / Aus-Taste
Programmübersicht
Reiniger
2)
V erbrauchswerte
3)
Programme Beladungsempfehlung A B Liter kWh Minuten
Express 40°C
Bio-Normal
1)
Intensiv 70°C
1) Energie-Label Programm EN 50242;
2) Siehe “Bedienung des Gerätes“;
Hinweis für Prüfinstitute:
Wenden Sie sich bitte bezüglich detaillierter Informationen über die Bedingungen der EN-Vergleichsprüfung und abweichender
Prüfungen an folgende Adresse: “nk [email protected]” .
Leicht verschmutztes Geschirr,
ohne angetrocknete Speisereste.
Normal bis stark verschmutztes
50°C
Geschirr.
Stark verschmutztes Geschirr,
besonders Töpfe und Pfannen.
3) Programmdaten ermittelt in Anlehnung an EU-Norm
EN 50242. Abweichungen im täglichen Gebrauch sind
möglich, z.B. durch verschiedene Beladung,
Wasserzulauftemperatur - größer kleiner 15°C - ,
Wasserhärte und Netzspannung u.s.w.
X - 13,0 0,70 30
X X 19,0 1,44 133
X X 17,0 1,90 135
5019 696 93181
(Technische Änderungen vorbehalten)
Page 2
Bedienung des Gerätes
Zusätzliche Hinweise finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.
EIN
Gerät einschalten
/ AUS-Taste drücken.
Reiniger einfüllen
Klarspüler
kontrollieren
Regeneriersalz
kontrollieren
Körbe beladen
Tür schließen,
Wasserhahn öffnen
Programm wählen
Zusatzfunktionen
wählen
Kammer
Bei jedem Spülgang.
Kammer
Nur bei Programmen mit Vorspülen.
Mechanische Anzeige C.
Elektrische Anzeigelampe auf Bedienungsblende (wenn vorhanden).
Nur wenn Wasserenthärter
vorhanden.
Mechanische Anzeige D.
Elektrische Anzeigelampe auf
Bedienungsblende (wenn vorhanden).
Siehe Beladungshinweise.
Das zuletzt gewählte Programm leuchtet.
Auf gewünschtes Programm einstellen (mit Taste oder Drehknopf).
Entsprechende Anzeigelampe leuchtet auf.
Bei Bedarf (wenn vorhanden).
Entsprechende Anzeigelampe leuchtet auf (wenn vorhanden).
A:
ABC
B:
START-Taste drücken
Spülvorgang
Gerät ausschalten
Wasserhahn schließen,
Körbe entladen
Danach ist das gewählte
Programm gespeichert
(auch bei Stromausfall).
Erst nachdem START-Taste erloschen ist: EIN /
Sämtliche Anzeigelampen erlöschen.
Achtung: Dampfaustritt beim Öffnen der Tür!
Beim Entladen des Gerätes mit dem Unterkorb beginnen.
“Programm wechseln”
START-Taste 2 Sek. gedrückt halten,
bis Anzeigelampe erlischt;
Programm neu wählen und
START-Taste erneut drücken.
- Tür nur wenn erforderlich öffnen
(Vorsicht: Heißer Dampf).
- Wird das Gerät vorzeitig ausgeschaltet,
läuft das Programm nach dem
Wiedereinschalten an der
unterbrochenen Stelle weiter.
AUS
-Taste drücken.
Page 3
Beladungshinweise und Korbausstattung
Oberkorb:
Glashalter schwenkbar (A):
Je nach Position, z.B. kleine oder langstielige Gläser.
Geschirrhalter (B):
Je nach Position, z.B. Teller, Tassen und langstielige
Gläser.
Lange Utensilien (z.B. Fleischgabeln, Messer)
müssen mit der Spitze in das Gerät zeigen.
Unterkorb:
Tellerhalter
(C)
.
Besteckkorb (D):
Gegenstände, die zu Verletzungen führen
können, müssen mit der Spitze nach unten in den
Besteckkorb einsortiert werden.
Verwenden Sie nur spülmaschinenfestes Geschirr. Bitte keine Gegenstände im Geschirrspüler
reinigen, die ungeeignet sind, z.B. Holz, Aluminium, Zinn, Geschirr mit Dekor (ohne Unterglasur),
Silberbesteck.
Page 4
Was tun, wenn...
Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, dann überprüfen Sie bitte die folgenden Punkte, bevor Sie den
Kundendienst rufen (* siehe auch entsprechendes Kapitel in der Gebrauchsanweisung).
Störung Ursache Abhilfe
Gerät läuft nicht an
Geschirr nicht trocken
Geschirr nicht sauber
Sand- und grießartige
• Keine Wasserzufuhr. • Wasserhahn öffnen.
• Zu geringe Wasserzufuhr. • Zulaufsieb an Wasserhahn reinigen.
• Keine Stromzufuhr. • Netzstecker einstecken.
• Startzeit ist vorgewählt. • ggf. Startzeit auf “0” stellen.
• Klarspülmenge zu niedrig. • Dosierung erhöhen *.
• Restwasser in Vertiefungen. • Geschirrteile schräg positionieren.
• Geschirrflächen werden von
Wasserstrahl nicht erreicht.
• Zu wenig Reiniger. • Entsprechend Herstellerangabe dosieren.
• Falsches Programm eingestellt. • Stärkeres Programm wählen.
•Sprüharme blockiert. • Sprüharme müssen sich frei drehen.
• Düsen in Sprüharmen verstopft. • Verschmutzung beseitigen *.
• Reiniger nicht geeignet/zu alt. • Einsatz eines guten Markenreinigers.
• Siebe verschmutzt. • Siebe regelmäßig prüfen/ ggf. reinigen *.
• Knickfreie Verlegung Zulaufschlauch prüfen.
•START-Taste drücken.
• Tür schließen.
• Sicherung im Haus prüfen.
• Geschirr so einordnen, dass es sich nicht berührt.
Hohlflächen nach unten positionieren.
Rückstände
• Siebe nicht richtig positioniert. • Sieb richtig einlegen und festziehen *.
Verfärbung
Kunststoffteile
• Tomaten-/Karottensaft,... • Abhängig von Material, ggf. Reiniger mit stärkerer
Bleichwirkung verwenden.
Beläge auf Geschirr
•entfernbar • Flecken an Geschirr/Gläsern. • Klarspüldosiermenge erhöhen *.
• Schlieren/Streifen an Gläsern. • Klarspüldosiermenge reduzieren *.
• Salzbelag auf Geschirr/Gläsern. • Salzbehäl te rd eck el rich tig vers chließ en *.
• nicht entfernbar • Wasserenthärtung unzureichend,
Kalkflecken.
• Wasserhärteeinstellung korrigieren,
ggf. Salz nachfüllen *.
Gläser trübe/blind
Rost auf Besteck
Fehlererkennung Gerät
• Nicht spülmaschinenbeständig. • Spülb es tänd ige Gläs er verw end en.
• Nicht ausreichend rostbeständig. • Spülbeständiges Besteck verwenden.
• START-Lampe blinkt.
• Anzeige F... (wenn vorhanden).
• Prüfen, ob Filtersystem ver sch mutzt bzw.
Wasserzufuhr unterbrochen ist (Filter ggf. reinigen *).
Programm neu starten. START -Taste 2 Sekunden
drücken, bis Anzeigelampe START erlisch t. Programm
neu wählen und START-Taste erneut drücken.
Sollte die Störung nach o.g. Kontrollen weiterhin bestehen oder erneut auftreten, schalten Sie das Gerät aus und schließen Sie
den Wasserhahn. Setzen Sie sich bitte mit Ihrer Kundendienststelle in Verbindung (siehe hierzu Garantieheft).
Bitte halten Sie für den Anruf bei Ihrer Kundendienststelle folgende Angaben bereit:
• Kurze Beschreibung der Störung.
• Gerätetype und Modell.
• Servicenummer, d.h. die Zahl auf dem Service-Aufkleber
an der rechten Türinnenseite.
