ADG 7557
I
Prima di usare la lavastoviglie, leggere attentamente le istruzioni
per l’installazione e la manutenzione!

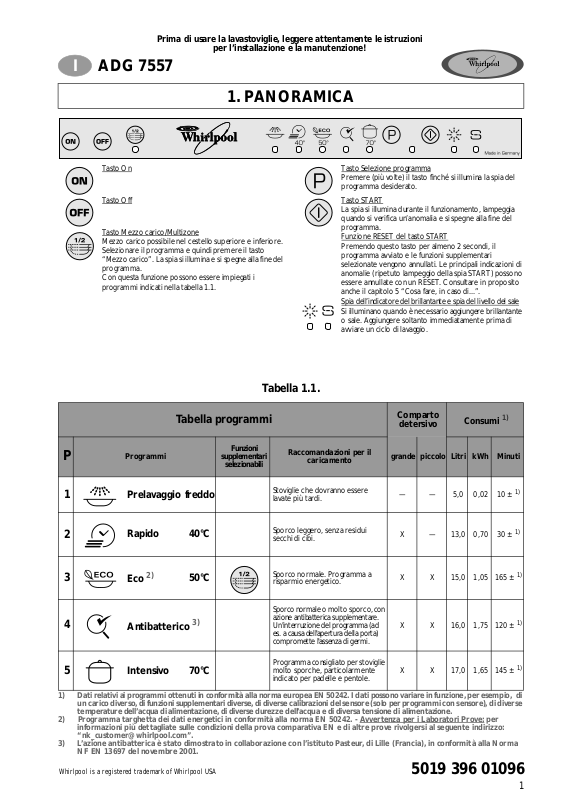

1. PANORAMICA
Tasto On
Tasto Off
Tasto Mezzo carico/Multizone
Mezzo carico possibile nel cestello superiore e inferiore.
Selezionare il programma e quindi premere il tasto
“Mezzo carico”. La spia si illumina e si spegne alla fine del
programma.
Con questa funzione possono essere impiegati i
programmi indicati nella tabella 1.1.
Tasto Selezione programma
Premere (più volte) il tasto finché si illumina la spia del
programma desiderato.
Tasto START
La spia si illumina durante il funzionamento, lampeggia
quando si verifica un’anomalia e si spegne alla fine del
programma.
Funzione RESET del tasto START
Premendo questo tasto per almeno 2 secondi, il
programma avviato e le funzioni supplementari
selezionate vengono annullati. Le principali indicazioni di
anomalie (ripetuto lampeggio della spia START) possono
essere annullate con un RESET. Consultare in proposito
anche il capitolo 5 “Cosa fare, in caso di...”.
Spia dell’indicatore del brillantante e spia del livello del sale
Si illuminano quando è necessario aggiungere brillantante
o sale. Aggiungere soltanto immediatamente prima di
avviare un ciclo di lavaggio.
Tabella 1.1.
Tabella prog r a m m i
P
1
Programmi
Prelavaggio freddo
Funzioni
supplementari
selezionabili
Raccomandazioni per il
caricamento
Stoviglie che dovranno essere
lavate più tardi.
Comparto
detersivo
grande piccolo Litri kWh Minuti
— — 5,0 0,02 10 ±
Consumi
1)
1)
2
3
4
5
1) Dati relativi ai programmi ottenuti in conformità alla norma europea EN 50242. I dati possono variare in funzione, per esempio, di
un carico diverso, di funzioni supplementari diverse, di diverse calibrazioni del sensore (solo per programmi con sensore), di diverse
temperature dell’acqua di alimentazione, di diverse durezze dell’acqua e di diversa tensione di alimentazione.
2) Programma targhetta dei dati energetici in conformità alla norma EN 50242. - Avvertenza per i Laboratori Prove:
informazioni più dettagliate sulle condizioni della prova comparativa EN e di altre prove rivolgersi al seguente indirizzo:
“nk_customer@whirlpool.com”.
3) L’azione antibatterica è stato dimostrato in collaborazione con l’istituto Pasteur, di Lille (Francia), in conformità alla Norma
NF EN 13697 del novembre 2001.
Whirlpool is a registered trademark of Whirlpool USA
Rapido 40°C
2)
Eco
Antibatterico
50°C
3)
Intensivo 70°C
Sporco leggero, senza residui
secchi di cibi.
Sporco normale. Programma a
risparmio energetico.
Spor co no rm al e o molto sporco, c on
azione antibatterica supplementare.
Un'interruzione del programma (ad
es. a causa dell'apertura della porta)
compromette l'assenza di germi.
Programma consigliato per stoviglie
molto sporche, particolarmente
indicato per padelle e pentole.
X — 13,0 0,70 30 ±
X X 15,0 1,05 165 ±
X X 16,0 1,75 120 ±
X X 17,0 1,65 145 ±
per
5019 396 01096
1)
1)
1)
1)
1
2. GUIDA DI CONSULTAZIONE RAPIDA
Indicazioni dettagliate sono riportate sulle pagine seguenti, consultare anche il capitolo 5 “Cosa fare, in caso di...”
1. Accendere
l’apparecchio
Aprire la porta della lavastoviglie.
Premere il tasto ON.
2. Selezionare il
programma
3. Impostare il tipo di
detersivo
4. Introdurre il detersivo
5. Controllare il
brillantante
6. Controllare il sale
Premere il relativo tasto o fino a visualizzare il programma selezionato.
Selezionare all’occorrenza eventuali funzioni supplementari.
Il tipo di detersivo può essere impostato in modo diverso a seconda del modello
della lavastoviglie. Nel capitolo “1. Panoramica” sono riportate le modalità per
eseguire tale impostazione.
4a. Polvere/gel/pastiglie
Riempire i comparti del distributore di detersivo
secondo il programma selezionato.
Comparto grande A ad ogni ciclo di lavaggio, inoltre
comparto piccolo B per programmi con prelavaggio
(vedere tabella 1.1.).
4b. Detersivo combinato (2 in 1/3 in 1/... ecc.)
Aggiungere il detersivo al comparto A o nel cestello
per stoviglie secondo le indicazioni del produttore.
Indicatore ottico nel dosatore
scuro
chiaro
L’indicatore sul pannello comandi si illumina quando è necessario
aggiungere brillantante. Questo indicatore non è presente in tutti i
modelli.
A seconda del modello:
finestra di controllo nel coperchio del serbatoio del sale nel fondo
dell’apparecchio
arancione
chiaro
L’indicatore sul pannello comandi si illumina quando è necessario
aggiungere sale. Una volta aggiunto il sale, occorre eseguire alcuni
lavaggi prima che la spia si spenga!
quantità sufficiente,
➯
aggiungere (ca. 100 cml).
➯
se è presente sale a sufficienza,
➯
se è necessario aggiungere sale.
➯
C
ACB
7. Caricare i cestelli
8. Avviare l’apparecchio
9. Aprire il rubinetto
dell’acqua e chiudere
la porta
Ciclo di lavaggio
10.Fine del programma
11.Aprire la porta,
spegnere l’apparecchio
12.Chiudere il rubinetto
dell’acqua, scaricare
i cestelli
2
Controllare che i bracci aspersori possano girare liberamente e che non
sporgano stoviglie o posate dai cestelli. Indicazioni dettagliate relative al
caricamento sono riportate nel capitolo 3 “Come usare l’apparecchio”, al
paragrafo “Come caricare i cestelli”.
Premere il tasto START.
Cambiare programma in corso:
Dopo aver chiuso la porta l’apparecchio si
avvia.
Se manca corrente o l’apparecchio si
spegne prima del tempo, quando lo si
riavvia, il programma riprende dal punto
in cui si era interrotto. Quando si apre la
porta fuoriesce del vapore!
Alla fine del programma viene emessa una segnalazione acustica.
La spia del tasto START si spegne.
Premere il tasto
Scaricare l’apparecchio iniziando dal cestello inferiore in modo da evitare che
eventuali gocce di acqua residua possano cadere sulle stoviglie sottostanti.
. Tutte le spie si spengono.
OFF
- Tenere premuto il tasto START per
ca. 2 secondi fino a quando la spia
START si sarà spenta.
- Chiudere la porta.
- (Scarico acqua fino a 60 secondi).
- Aprire la porta.
- Selezionare nuovamente il programma.
- Premere il tasto START.
3. COME USARE L’APPARECCHIO
SELEZIONE DEL PROGRAMMA
Premere il tasto o fino a visualizzare il programma selezionato. L’apparecchio deve essere acceso. Se
necessario, selezionare le funzioni supplementari (se presenti). La relativa spia si illumina. Il programma corretto
e le funzioni selezionabili sono riportate nella tabella 1.1 a pagina 1.
I tempi indicati dei programmi sono ottenuti in condizioni normali e possono divergere da quelli
reali. Per programmi con sensore si possono riscontrare differenze fino a 20 minuti in seguito alla
calibrazione automatica del sistema.
COME RIEMPIRE IL DISTRIBUTORE DEL DETERSIVO
Riempire il distributore del detersivo solo prima di avviare il programma di lavaggio. Utilizzare
esclusivamente
produttore. Rispettare le avvertenze di sicurezza del produttore!
Aprire i comparti del detersivo azionando la levetta sinistra (levetta 1) del distributore.
a. Polvere/gel/pastiglie
Riempire i comparti del distributore di detersivo secondo il programma selezionato (tabella 1.1).
Programmi senza prelavaggio:
aggiungere l’intera quantità di detersivo consigliata dal produttore
nel comparto A.
Programmi con prelavaggio:
aggiungere i 2/3 della quantità di detersivo consigliata dal
produttore nel comparto grande A e 1/3 nel comparto piccolo B.
Le pastiglie di detersivo si dispongono, secondo le indicazioni del
produttore, nel comparto A o nel cestello per le posate.
Se si seleziona la funzione supplementare “Mezzo carico” le
quantità di detersivo si riducono di circa 1/3.
b. Detersivo combinato (2 in 1/3 in 1/... ecc.)
I detersivi combinati si dispongono, secondo le indicazioni del
produttore, nel comparto A o nel cestello per le posate.
Premere a fondo il coperchio dei comparti del detersivo dopo averli riempiti.
I detersivi con brillantante possono avere effetto soltanto con programmi di maggiore durata.
Con programmi brevi possono presentarsi residui di detersivo (utilizzare eventualmente
detersivi in polvere). I detersivi con brillantante tendono a formare eccessiva schiuma.
Non prestiamo alcuna garanzia in caso di reclami connessi con l’uso di tali prodotti.
detersivi specifici per lavastoviglie e nella quantità raccomandata dal
Levetta
1
Comparto
grande
A
Comparto
piccolo
B
COME CONTROLLARE/RIEMPIRE/REGOLARE IL BRILLANTANTE
Non necessario se si utilizzano detersivi combinati.
a. Come controllare il livello del brillantante
Verificare l’indicatore ottico C nel distributore di brillantante: scuro = brillantante sufficiente, chiaro =
aggiungere brillantante.
Per apparecchi con indicatore elettrico sul pannello
comandi, la spia del brillantante si illumina in rosso se è
necessario aggiungere brillantante.
b. Come riempire il distributore del brillantante
Aprire il comparto del brillantante premendo la levetta
destra (levetta 2) del distributore.
Versare il brillantante nell’apertura fino alla linea “max”
(ca. 100 ml).
Richiudere quindi il coperchio.
Utilizzare solo brillantante per lavastoviglie. Se inavvertitamente si rovescia del brillantante,
rimuoverlo
malfunzionamento dell’apparecchio.
immediatamente
per evitare un’eccessiva formazione di schiuma che può causare il
Levetta
2
Indicatore
max
C
3
