Whirlpool 1000, 931 User Manual [fr, en]

®

UNDERCOUNTER

DISHWASHER

Use & Care Guide

For questions about features, operation/performance,

parts, accessories or service call: 1-800-253-1301

In Canada, for assistance call: 1-800-461-5681,
for installation and service call: 1-800-807-6777

www.whirlpool.com or www.whirlpool.com/canada

or visit our website at

LAVE-VAISSELLE

ENCASTRÉ

Guide d’utilisation et d’entretien

Au Canada, pour assistance, composer le 1-800-461-5681,

pour installation ou service 1-800-807-6777

ou visitez notre site web à

www.whirlpool.com/canada

Table of contents/Table des matières.........................................2

Model Series 925, 931, 940, 960, 1000
8051569

TABLE OF CONTENTS

TABLE DES MATIÈRES

DISHWASHER SAFETY.............................................................. 3

Before Using Your Dishwasher....................................................4

PARTS AND FEATURES............................................................ 5

START-UP GUIDE ...................................................................... 7

Using Your New Dishwasher .......................................................7

Stopping Your Dishwasher.................................... ......................7

DISHWASHER LOADING.......................................................... 7

Loading Suggestions ...................................................................7

Loading the Top Rack..................................................................8

Loading the Bottom Rack............................................................8

Loading the Silverware Basket ....................................................9

DISHWASHER USE................................................................. 10

Detergent Dispenser ..................................................................10

Rinse Aid Dispenser...................................................................11

Dishwasher Efficiency Tips........................................................11

Cycle Selection Chart ................................................................12

Canceling a Cycle ......................................................................13

Changing a Cycle or Setting ......................................................13

Adding Items During a Cycle .....................................................13

Option Selections.......................................................................13

Cycle Status Indicators..............................................................14

Drying System............................................................................14

Overfill Protection Float..............................................................14

WASHING SPECIAL ITEMS ..................................................... 15

DISHWASHER CARE................................................................ 15

Cleaning Your Dishwasher.........................................................15

Drain Air Gap..............................................................................16

Storing Your Dishwasher ................... ........................................16

TROUBLESHOOTING............................................................... 16

FILTER MODULE...................................................................... 18

ASSISTANCE OR SERVICE ..................................................... 18

In the U.S.A. .............................................. .................................18

In Canada...................................................................................18

WARRANTY .............................................................................. 19

LA SÉCURITÉ DU LAVE-VAISSELLE......................................21

Avant d’utiliser le lave-vaisselle .................................................22

PIÈCES ET CARACTÉRISTIQUES...........................................23

GUIDE DE MISE EN MARCHE.................................................25

Utilisation de votre nouveau lave-vaisselle............ ....................25

Arrêt du lave-vaisselle................................................................25

CHARGEMENT DU LAVE-VAISSELLE....................................25

Suggestions de chargement......................................................25

Chargement du panier supérieur ...............................................26

Chargement du panier inférieur .................................................26

Chargement du panier à couverts .............................................27

UTILISATION DU LAVE-VAISSELLE .......................................28

Distributeur de détergent ...........................................................28

Distri bu t e ur d ’agent de rinçage..................................................29

Conseils d’efficacité pour le lave-vaisselle................................30

Tableau de sélection de programme.........................................30

Annulation d’un programme ......................................................31

Changement d’un programme ou réglage ................................32

Addition de vaisselle durant un programme..............................32

Sélection d’options.....................................................................32

Indicateur s d’état d’avancement du programme......................33

Système de séchage..................................................................33

Dispositif de protection contre le débordement........................33

LAVAGE D’ARTICLES SPÉCIAUX .............................. ........ .....34

ENTRETIEN DU LAVE-VAISSELLE..........................................35

Nettoyage du lave-vaisselle.......................................................35

Dispositif anti-refoulement.........................................................35

Remisage du lave-vaisselle........................................................35

DÉPANNAGE.............................................................................36

MODULE DU FILTRE................................................................38

ASSISTANCE OU SERVICE......................................................38

Aux États-Unis............................................................................38

Au Canada..................................................................................38

GARANTIE.................................................................................39

2

DISHWASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all
safety messages.

This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or

“WARNING.” These words mean:

You can be killed or seriously injured if you don't
immediately follow instructions.

can be killed or seriously injured if you don't

You
follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you
what can

happen if the instructions are not followed.

3

Before Using Y our Dishwasher

Tip Over Hazard
Do not use dishwasher until completely installed.
Do not push down on open door.
Doing so can result in serious injury or cuts.

Electrical Shock Hazard
Electrically ground dishwasher.
Connect ground wire to green ground connector

in terminal box.
Do not use an extension cord.
Failure to follow these instructions can result in

death, fire, or electrical shock.

Install where dishwasher is protected from the elements.

■

Protect against freezing to avoid possible ruptur e of fill valve.
Such ruptures are not covered by the warranty. See “Storing
Your Dishwasher” in the “Dishwasher Care” section for winter
storage information.

Install and level dishwasher on a floor that will hold the

■

weight, and in an area suitable for its size and use.
Remove all shipping plugs from hoses and connectors (such

■

as the cap on the drain outlet) before installing. See
Installation Instructions for complete information.

4

P ARTS AND FEATURES

0

2

3

This manual covers several different models. The dishwashe r you have purchased may have some or all of the parts and fea tur e s listed
below.

1

7

8

2

9

3

1

4

11

5

1

6

1. Upper level wash

2. Water inlet opening [in tub wall]

3. Bottom rack

4. Rack bumper

5. Heating element

6. Silverware basket

7. Top spray arm

8. Model and serial number label

9. Lower spray arm

10. POWER CLEAN™ filter module

11. Overfill protection float

12. Detergent dispenser

13. Rinse aid dispenser

1

Other features your dishwa sher may
have

Extra-capacity fold-down shelves
Light item clips
Fold-down tines, top rack
Fold-down tines, bottom rack
Cutlery basket

5

Series 925

Series 940 and 960

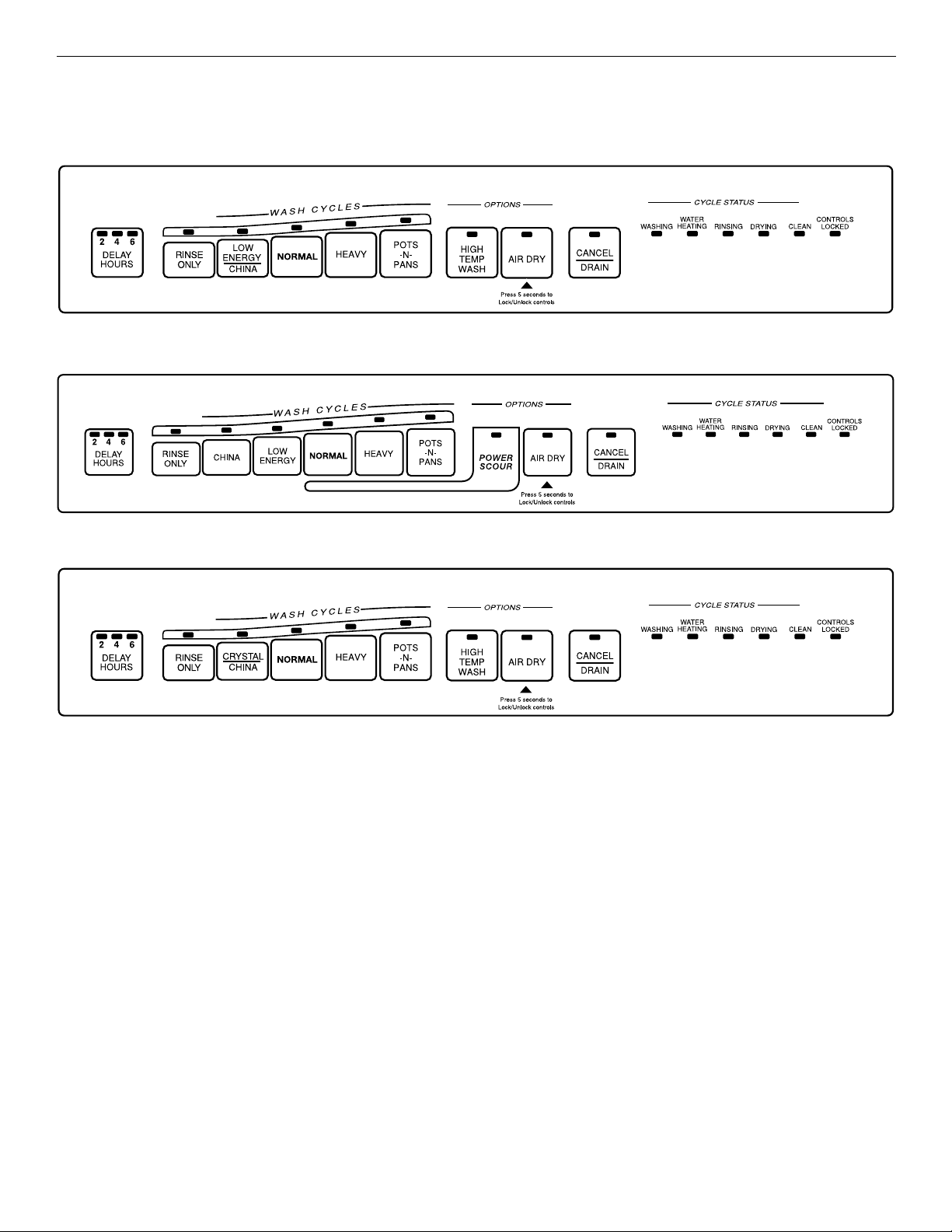

Control P anels

Series 931 and 1000

6

START-UP GUIDE

Before using your dishwasher, remove all hang tags, temporary
labels, and packaging materials. Read this entire Use and Care
Guide. You will find important safety information and useful
operating tips.

Using Y our New Dishwashe r

1. Scrape large food soil and hard items (toothpicks or bones)
from dishes.

2. Properly load the dishwasher. (See “Loading Your
Dishwasher.”) Make sure nothing prevents the spray arm(s)
from spinning fr eely.

3. Add detergent and check the rinse aid dispenser. Add rinse
aid if needed. (See “Using Your Dishwasher.”)

4. Push door firmly closed. The door latches automatically. Run
hot water at the sink nearest your dishwasher until the water
is hot. (See “Dishwasher Efficiency Tips.”) Turn off water.

5. Select the desired cycle and options. (See “Using Yo ur
Dishwasher.”)

The dishwasher starts filling when you press a cycle. You can
select options as the machine is filling.

Stopping Y our Dishwasher

You can stop your dishwasher anytime during a cycle.

1. Open the door slightly.

2. Wait for the spraying action to stop. Then open the door all

the way, if needed.

Close the door to continue the cycle.

OR

Press CANCEL/DRAIN. A 2 minute drain starts.

DISHWASHER LOADING

Loading Suggestions

■ Remove leftover food, bones, toothpicks and other hard

items from the dishes. It is not necessary to rinse the dishes
before putting them in the dishwasher. The wash module
removes f ood part icles from t he wate r. The module contains a
chopping device which will reduce the size of food items.

NOTE: If hard items such as fruit seeds, nuts, and egg shells
enter the wash module, you might hear chopping, grinding,
crunching, or buzzing sounds. These sounds are normal
when hard items enter the module. Do not let metallic items
(such as pot handle screws) get into the wash module.
Damage can occur.

■ Load dishes so soiled surfaces face the spray (down or

inward) . It is important for the water spray to reach all soiled
surfaces.

■ Load dishes so they are not stacked or overlapping if

possible. For best drying, water must be abl e to drain fr om all
surfaces.

Make sure pot lids and handles, pizza pans, cookie sheets,

■

etc., do not interfere with the spray arm rotation.
Run a rinse cycle to keep dishes moist if you do not plan to

■

wash them soon. Foods like eggs, rice, pasta, spinach, and
cooked cereals may be hard to remove if they are left to dry
over a period of time.

Quiet operating tips

To avoid thumping/clattering noises during operation:

Make sure lightweight load items are secured in the racks.

■

Make sure pot lids and handles, pizza pans, cookie sheets,

■

etc., do not touch inter ior wall s or inter fere with the r otat ion of
the spray arm.

Load dishes so they do not touch one another.

■

NOTE: For built-in models, keep sink drain plugs closed during
dishwasher operation to prevent noise transfer through drains.

7

Loading the T op Rack

The top rack is designed for cups, glasses, and smaller items.
(See recommended loading patterns shown.)

NOTE: The features on your dishwasher rack may vary from the
drawings shown.

Cup and glass load

Light item clips (on some models )

The light-item clips hold lightweight plastic items like cups, lids,
or bowls in place during washing. You can move a clip anywhere
in the rack.

To move a clip

1. Pull the clip up and off the tine.

2. Reposition the clip on another tine.

Fold-down tines (on some models)

Fold the tines in the top rack all the way down to accommodate
larger items.

Mixed load

■ Place items so open ends face down for cleaning and

draining.

■ Load glasses and cups in top rack only. The bottom rack is

not designed for glasses and cups. Damage can occur.
Place cups and glasses in the rows between tines. Placing

■

them over the tines can lead to breakage and water spots.
To avoid chipping, do not let stemware touch other items.

■

■ China, crystal, and other delicate items must not touch each

other during dishwasher operation. Damage can occur.
Wedg e lightweight items against on e another or overlap them

■

with heavier dishes.
Load plastic items securely in the top rack only. Wash only

■

plastic items marked “dishwa sher safe.”
Small bowls, pans, and other utensils can be placed in the

■

top rack.
Load bowls in the center section for best stability.

■

Extra-capacity fold-down shelves
(on some models)

Fold down the extra shelf on the top ra ck to hold additional cups,
or long items such as utensils and spatulas.

Loading the Bottom Rack

The bottom rack is designed for plates, pans, casseroles, and
utensils. Items with cooked-on or dried-on food should be load ed
with soiled surfaces facing inward to the spray. (See
recommended loading patterns shown.)

NOTE: The features on your dishwasher rack may vary from the
drawings shown.

Mixed load

Do not load glasses, cups, or plastic items in the bottom

■

rack. Load small items in the bottom rack only if they are
secured in place.

Load plates, soup bowls, etc., between tines and facing

■

inward to the spray.
Overlap the edges of plates for large loads.

■

8

■ Load soup, cereal, and serving bowls in the rack in a variety

of ways depending upon their size and shape. Load bowls
securely between the rows of tines. Do not nest bowls
because the spray will not reach all surfaces.

NOTE: Be sure the cover is completely latched before pulling out
the bottom rack and before closing the dishwasher door.

Place small items like baby bottle caps, jar lids, corn cob

■

holders, etc., in the section(s) with hinged cover(s). Close the
cover to hold small items in place.

Utensil load

Load cookie sheets, cake pans, and other large items at the

■

sides and back. Loading such items in front can keep the
water spray from reaching the detergent dispenser and
silverware basket.

Secure heavily soiled cookware face down in the rack.

■

Make sure pot handles and other items do not stop rotation

■

of the spray arm(s). The spray arm(s) must move freely.

■ Do not load items between the bottom rack and the side of

the dishwasher tub. You can block the water inlet opening.

NOTE: If you have removed the bottom rack for unloading or
cleaning, replace it with the bumpers in front.

Fold-down tines (on some models)

You can fold down one or both rows of tines at the back of the
bottom rack.

■ Mix items in each sec tion of the basket with some pointing up

and some down to avoid nest ing. Spra y cannot r each nested
items.

IMPORTANT: Always load sharp items (knives, skewers,
forks, etc.) pointing down.

■ The silverware basket can be hung on the door or on the

bottom rack (see illustration).

The silverware basket can also be placed inside the bottom
rack.

To remove the basket from the door

1. Grasp the silverware basket by the handle. Slide it toward the

top of the door.

1. Grasp the tip of the tine that is in the tine holder.

2. Gently pull the tine out of the tine holder.

3. Lay the row of tines down in the rack to make room for larger

dishes, bowls, pots, pans or roasters.

Loading the Silverware Basket

Load the silverware basket while it is in the dishwasher or take
the basket out for loading on a counter or table.

NOTE: Unload or remove the basket before unloading the racks
to avoid spilling water droplets on the silverware.

To open the silverware basket

Unlock the latch.

2. Lift the basket off the holding buttons.

To replace the basket in the door

1. Set the silverware basket on the holding buttons.

2. Slide the basket toward the bottom of the door until it locks in

place.

NOTES:

Do not load silver or silver-plated silverware with stainless

■

steel. These metals can be damaged by contact with each
other during washing.

Some foods (such as salt, vinegar, milk products, fruit juices,

■

etc.) can pit or corro de silver war e. Run a rinse cycle if yo u do
not have a full load to wash immediately.

9

Cutlery Basket (on some models)

Use the cutlery basket to hold long items. Always unload or
remove the cutlery basket before unloading the racks to avoid
spilling water on the cutlery.

Remove the basket and tip the contents onto a cutting

NOTE:

board to unload. This helps avoid accidents with sharp points
and edges.

To remove the cutlery basket

Grasp the basket on both sides and slide it toward the top of

1.

the door.

Use both sections for cycles with 2 washes. Use only the

NOTE:

covered section for cyc les with 1 wash. See the “Cycle Selection
Chart” for more details.

How much detergent to use

■ The amount of detergent to use depends on the hardness of

your water and the type of detergent. If you use too little,
dishes won’t be clean. If you use too much in soft water,
glassware will etch.

■ Water hardness can change over a period of time. Find out

your water’s hard ness by asking your loca l water de partmen t,
water softener company, or county extension agent.

■ Different brands of dishwasher detergent have different

amounts of phosphorous f or softe ning water. If you have hard
water and use a detergent with a phosphorous content of
less than 8.7%, yo u might need t o use m ore det er gent, or use
a detergent with a phosphorous content higher than 8.7%.

Lift the basket off the holding buttons.

2.

To replac e the cu tl ery bas ket

Set the basket on the holding buttons.

1.

Slide the basket toward the bottom of the door until it locks

2.

into place.

DISHWASHER USE

Detergent Dispenser

The detergent dispenser has 2 sections. The Pre-Wash section
empties detergent into the dishwasher when you close the door.

1

1. Cover

2. Main wash section

3. Cover latch

4. Pre-wash section

The Main Wash section automatically empties detergent into the
dishwasher during the main wash. (See the “Cycle Selection
Chart.”)

Use automatic dishwashing detergent only. Other detergents

■

can produce excessive suds that can overflow out of the
dishwasher and reduce washing performance.

Add detergent just before starting cycle.

■

Store tightly closed detergent in a cool, dry place. Fresh

■

automatic dishwasher detergent results in better cleaning.

Do not use detergent with a rinse cycle.

NOTE:

Filling the dispenser

If the dispenser cover is closed, open the cover by pushing

1.

the Cover latch.
Fill the Main Wash section with detergent. See “How Much

2.

Detergent to Us e.”
Close the Main Wash dispenser cover. Fill the Pre-W ash

3.

section if needed.

It is normal for the cover to open partially when dispensing
detergent.

23

4

Where to fil l

To p of 3rd step (3 tbs or 45 g)

To p of 2nd step (2 tbs or 30 g)

Top of 1st step (1 tb or 15 g)

Water Hardness Amount of Detergent

Soft to Medium
Hard Water

0 to 6 grains per
gallon

Medium to Hard
Water

7 to 12 grains per
gallon

For normally soiled loads

Fill the Main Wash section to the

■

top of the 2nd step (2 tbs or 30 g)
Fill the Pre-Wash section to the

■

top of the 2nd step (2 tbs or 30 g)

Add only 1 tb or 15 g of

NOTE:

detergent to both sections if dishes
are pre-rinsed or the water is very
soft (0 to 2 grains per gallon).

For baked on soil loads

Fill the Main Wash section to the

■

top of the 2nd step (2 tbs or 30 g)
Fill the Pre-Wash section to the

■

top of the 2nd step (2 tbs or 30 g)

For heavily soiled loads

Fill the Main Wash section to the

■

top of the 3rd step (3 tbs or 45 g)
Fill the Pre-Wash section to the

■

top of the 3rd step (3 tbs or 45 g)

For normally soiled and
heavily soiled loads

Fill the Main Wash section to the

■

top of the 3rd step (3 tbs or 45 g)
Fill the Pre-Wash section to the

■

top of the 2nd step (2 tbs or 30 g)
if needed

10

NOTE: Fill amounts shown are for standar d powdered detergent.
Amounts may vary if you use liquid or concentrated powdered
detergent. Follow instructions on the package when using liquid
dishwasher detergent or concentrated powdered detergent.

Rinse Aid Dispenser

Rinse aids prevent water from forming droplets that can dry as
spots or streaks. They also improve drying by allowing water to
drain off of the dishes during the final rinse by releasing a small
amount of the rinse aid into the rinse water. Your dishwasher is
designed to use a liquid rinse aid. Do not use a solid or bar-type.

Checking the dispenser

Check the center of the Fill Indicator cap. Clear means it needs
filling.

OR

Dishwasher Efficiency Tips

Hot water dissolves and activates the dishwashing detergent.
Hot water also dissolves grease on dishes and helps glasses dry
spot-free. For best dishwashing results, water must be at least
120°F (49°C) as it enters the di shwashe r. Loads may not wash as
well if the water temperature is too low.

To check water temperature

1. Run hot water at the faucet closest to your dishwasher for at

least 1 minute.

2. Place a candy or meat thermometer in a glass measuring
cup.

Or you can remove the Fill Indicator cap. If an “E” is visible, the
dispenser is empty.

Filling the dispenser

The rinse aid dispenser holds 6 oz (175 mL) of rinse aid. Under
normal conditions, this will last for about three months. You do
not have to wait until the dispenser is empty to refill it. T ry to keep
it full, but be careful not to overfill it.

1. Make sure the dishwasher door is completely open.

2. Remove the Fill Indicator cap.

3. Add rinse aid. Fill to the smallest opening in the lower part of

the dispenser. Overfilling can cause the rinse aid to leak out,
and could cause oversudsing.

4. Clean up any spilled rinse aid with a damp cloth.

5. Replace the Fill Indicator cap. Close tightly.

3. Check the temperature on the thermometer as the water is

running into the cup.

4. If the water temperature at the faucet is below 120°F (49°C),
have a qualified person raise the water heater’s thermostat
setting.

■ To save water and energy, do not rinse dishes before putting

them into the dishwasher.

■ Use a low energy, quick, or short cycle whenever possible.

These cycles use less hot water and energy than the Normal
cycle.

■ Use a delay feature (on som e models) to run your dish washer

during off-peak hours. Local utilities recommend avoiding
heavy usage of energy at certain times of day.

During the summer, run your dishwasher at night. This

■

reduces daytime heat buildup in the kitchen.
Use an air dry, or an energy-saving dry option whenever

■

possible. Allow longer drying times (overnight) when using
these options. Use a rinse aid to improve drying.

Use cycles or options that add extra heat to the wash o r rinse

■

portion of the cycle only when needed.
Run your dishwasher with full loads. Run a rinse cycle after

■

meals until the dishwasher is full.

11

Cycle Selection Chart

Select the wash cycle and options desir ed. The dishwashe r starts
filling once you press a cycle, unless you select a delay wash.
You can select an option as the machine is filling.

After a wash cycle, the dishwasher remembers the options used
and uses the same options in the next wash cycle unless new
options are selected or Cancel/Drain is selected.

A “●” shows what steps are in each cycle. Your model may have
some or all of the cycles shown.

Temperatures indicate where extra heat is added.
Water usage is shown in U.S. gallons/liters.
Cycle time includes dry time. An asterisk ( * ) by the cycle time

indicates the cycle time might be longer depending on the
temperature of the water entering the dishwasher. The cooler the
water, the longer the cycle time. If the water is already hot
enough, the cycle time will be as shown.

Use this cycle for hard-to­clean, heavily-soiled pots,
pans, casseroles, and
regular table war e.

Use both
detergent
dispenser
sections.

CRYSTAL

CHINA

Pre-

Wash

LOW

ENERGY

CHINA

Pre-

Wash

Use this cycle for china
and crystal. The cycle
uses a single wash.

Rinse Main

Wash

● ●

Rinse

Use this cycle for china
and crystal and pre-rinsed
or lightly soiled loads. The
cycle uses a single wash.

Rinse Main

Rinse Purge† Final

Wash

● ●

Purge

†

Final

Rinse

140°F
(60°C)

● ●

Rinse

140°F
(60°C)

● ●

Use
covered
detergent
dispenser
section.

Dry Time

(min)

Use
covered
detergent
dispenser
section.

Dry Time

(min)

Water

Usage
(gal/L)

68* 6.5/24.6

Water

Usage
(gal/L)

68* 6.5/24.6

Pre-

Wash

140°F

(60°C)

●

135°F

††

(57°C)

Pre-

Wash

140°F
(60°C)

●

135°F

(57°C)†

†

NORMAL

Rinse Main

Rinse Purge† Final

Wash

140°F

(60°C)

● ●

Use this cycle for loads
with heavy food soil.

Rinse Main

Wash

140°F
(60°C)

● ●

Rinse

Use this cycle for loads
with normal amounts of
food soil. (The energy­usage label is based on
this cycle.)

Purge

†

Rinse

140°F

(60°C)

● ●

Final

Rinse

140°F

(60°C)

● ●

Dry Time

(min)

Use both
detergent
dispenser
sections.

Dry Time

(min)

Use both
detergent
dispenser
sections.

Water

Usage
(gal/L)

87* 8.6/32.6

Water

Usage
(gal/L)

82* 8.6/32.6

LOW

ENERGY

Pre-

Wash

CHINA

Pre-

Wash

Use this cycle for pre­rinsed or lightly soiled
loads.

Rinse Main

Wash

● ●

Rinse

Use this cycle for china
and crystal. The cycle
uses a single wash and
gentle dry.

Rinse Main

Rinse Purge† Final

Wash

●

●

Use
covered
detergent
dispenser
section.

†

Purge

Final

Rinse

140°F
(60°C)

130°F

(54°C)

●

Dry Time

●

††

Water

(min)

Usage
(gal/L)

68* 6.5/24.6

Use
covered
detergent
dispenser
section.

●

Dry Time

●

††

Rinse

140°F
(60°C)

130°F

(54°C)

Water

(min)

Usage
(gal/L)

64* 6.5/24.6

Pre-

Rinse Main

Wash

● ● ●

Wash

Rinse

12

Purge

†

Final

Rinse

140°F

(60°C)

● ●

Dry Time

(min)

72* 6.9/26.1

Water

Usage
(gal/L)

Use this cycle for rinsing
dishes, glasses, and
silverware that will not be
washed right away.

Do not use
detergent
with this
cycle.

Pre-

Rinse Main

Wash

†

A small amount of water runs through the pump to

Wash

Rinse

●

Purge

†

Final

Rinse

Dry Time

(min)

10 2.2/10.0

remove soil particles.

††

Series 940 and 960 only.

Water

Usage
(gal/L)

Adding Items During a Cycle

You can add an item anytime before the main wash starts. Open
the door and check the detergent dispenser. If the main wash
section is still closed, you can add items.

To add items

Lift up the door latch to stop the cycle. Wait for the spraying

1.

action to stop before opening the door.
Open the door. If the main wash detergent dispenser is still

2.

closed, add the item.
Close the door, but do not l atc h it. Wait 30 seconds for the air

3.

in the dishwasher to warm up. This reduces the amount of
moisture escaping from the vent when restarting a cycle.

Close the door firmly until it latches. The dishwasher resumes

4.

the cycle after about a 5 second pause.

Canceling a Cycle

Anytime during a cycle, press

CANCEL/DRAIN glows. The dishwasher pauses for about 5
seconds and starts a 2 minute drain (if needed). Let the
dishwasher drain completely. The light goes off when the
dishwasher finishes the drain.

To stop the drain

You can press Cancel/Drain again to stop the drain immediately.
Remember to drain the dishwasher before starting a new cycle.

A small amount of water remains in the dishwasher. This

NOTE:

is normal.

To clear the indicators

Press Cancel/Drain before starting the dishwasher to clear all
options and cycles.

Changing a Cycle or Setting

During the first minute of a cycle

Press a new cycle and/or options.

After the first minute of a cycle

Press

1.

Option Selections

You can customize your cycles by pressing an option. If you
change your mind, press the option again to turn the option off.
Select a different option if desired.

You can change an option anytime before the selected option
begins. For example, you can press an unheated drying option
any time before drying begins.

After a wash cycle, the dishwasher remembers the options used
and uses the same options in the next wash cycle, unless you
select new options or press Cancel/Drain.

POWERSCOUR™ feature (on some models )

Select this high-temperature option for improved cleaning of
heavily soiled dishes. Selecting this option adds heat, water and
time to the wash cycle . Heat ing t he w ater help s imp r ove washing
results.

The Pots-N-Pans cycle, with the POWERSCOUR feature, is
recommended for baked-on soil.

NOTE:

Pans, Heavy and Normal.

High T emp Wash (on some models)

Select this option to heat the water to 140°F (60°C) in the main
wash. This option adds heat and wash time. Heating the water
helps improve washing results.

The POWERSCOUR feature is an option with Pots-N-

CANCEL/DRAIN glows. The dishwasher pauses for 5
seconds and starts a 2 minute drain (if needed). Let the
dishwasher drain completely.

Check the detergent dispensers. If the main wash cup has

2.

opened and the detergent washed away, refill the cups as
needed.

Close the door.

3.

Press a new cycle and/or options.

4.

NOTE:

The Pots-N-Pans and Heavy cycles au tomatically use t his
option. High Temp Wash is an option with Normal, Low Energy,
Low Energy/China and Crystal/China.

Air Dry

Select this option to dry dishes without heat and save energy.
The dishes take longer to dry and some spotting can occur.

13

For best drying, use a liquid rinse aid. Some items (such as
plastics) may need towel drying.

NOTE: The dishwasher automatically heats the air in the
dishwasher during the “dry” portion of the cycle unless you
select Air Dry.

Delay Hours

Use Delay Hours to run your dishwasher at a later time or during
off-peak hour s. You can add items to the lo ad an ytime dur ing t he
delay countdown. A ft er add ing items, close th e d oor fir mly u ntil it
latches. The delay countdown will not continue if the door is not
latched.

To delay th e start

1. Close the door.

2. Press DELAY HOURS 1 time for a 2-hour delay, 2 times for a

4-hour delay, or 3 times for a 6-hour delay.

Controls Locked

Lock the controls to prevent your dishwasher from accidentally
being turned on. Use the Lo ck featur e, als o, to pr event ac cidental
cycle or option changes during a cycle.

When CONTROLS LOCKED is lit, all buttons are disabled. You
can lock the dishwasher while the dishwasher is running.

To lock the controls

Press and hold

for 5 seconds. CONTROLS LOCKED glows. If you press an y pad
while your dishwasher is locked, the light flashes 3 times.

To unlock the controls

Press and hold AIR DRY for 5 seconds until the light turns off.
NOTE: The dishwasher door can be opened while the controls

are locked.

3. Select a wash cycle and option.
The number glows above Delay Hours. The dishwashe r starts the

cycle in the select ed numb er of hour s. If you do no t p r ess a cy cle
within 30 seconds the Delay Hours indicator turns off.

NOTES:

■ To cancel the delay and cycle, press CANCEL/DRAIN.

■ To cancel the delay and start the cycle, press DELAY HOURS

until 6 glows. Then press DELAY HOURS one more time. The
delayed cycle starts.

IMPORTANT:

Operate your dishwasher only when you are at home.

■

If your home is equipped with a water softener, do not start

■

the dishwasher during the regeneration of the softener.

Cycle Status Indicators

Follow the progress of your dishwasher with the Cycle Status
Indicators. CLEAN glows when a cycle is finish ed. T he ligh t turns
off when you open the door or press Cancel/ Drain.

Drying System

During drying, you can see steam escaping through the vent at
the upper left corner of the door. This is normal as the heat dries
your dishes.

IMPORTANT: The vapor is hot. Do not touch the vent
during drying.

Overfill Protection Float

The overfill protection float (in the front right corner of the
dishwasher tub) keeps the dishwasher fr om o verf illing. It mu st be
in place for the dishwasher to operate.

Check under the float for objects that may keep the protector
from moving up or down.

Water Heating

WATER HEATING glo ws wheneve r water is heated d uring a cycle .
Wash or rinse action continues as the water heats.

14

Material Dishwasher Safe?/Comments

WASHING SPECIAL ITEMS

If you have doubts about washing a particular item, check with
the manufacturer to see if it is dishwasher safe.

Material Dishwasher Safe?/Comments

Aluminum

Disposable
Aluminum

Bottles and Cans

Cast Iron

China/
Stoneware

Crystal

Yes

High water temperature and detergents
can affect finish of anodized aluminum.

No

Do not wash throwaway aluminum pans
in the dishwasher. These might shift
during washing and transfer black marks
to dishes and other items.

No

Wash bottles and cans by hand. Labels
attached with glue can loosen and clog
the spray arms or pump and reduce
washing performance.

No

Seasoning will be removed and iron will
rust.

Yes

Always check manufacturer’s
recommendations before washing.
Antique, hand-painted, or over-the-glaze
patterns may fade. Gold leaf can discolor
or fade.

Yes

Check manufacturer’s recommendations
before washing. Some types of leaded
crystal can etch with repeated washing.

Stainless Steel

Sterling Silver or
Silver Plate

Tin

Wooden Ware

Yes

Run a rinse cycle if not washing
immediately. Prolo nged co ntac t w i th foo d
containing s alt, vinegar, milk products, or
fruit juice can damage finish.

Yes

Run a rinse cycle if not washing
immediately. Prolo nged co ntac t w i th foo d
containing salt, acid, or sulfide (eggs,
mayonnaise, and seafood) can damage
finish.

No

Can rust.

No

Wash by hand. Always check
manufacturer’s instructions before
washing. Untreated wood can warp,
crack, or lose its finish.

DISHWASHER CARE

Cleaning Y our Dishwasher

Cleaning the exterior

In most cases, regular use of a soft, damp cloth or sponge and a
mild detergent is all that is necessary to keep the outside of your
dishwasher looking nice and clean.

Gold

Glass

Hollow-Handle
Knives

Pewter, Brass,
Bronze

Disposable
Plastics

Plastics

No

Gold-colored flatware will discolor.

Yes

Milk glass yellows with repeated
dishwasher washing.

No

Handles of some knives are attached to
the blade with adhesives which can
loosen if washed in the dishwasher.

No

High water temperatures and detergent
can discolor or pit the finish.

No

Cannot withstand high water
temperatures and detergents.

Yes

Always check manufacturer’s
recommendations before washing.
Plastics vary in their capacity to with stand
high temperatures and detergents. Load
plastics in top rack only.

Cleaning the interior

Hard water minerals can cause a white film to build up on the
inside surfaces, especially just beneath the door area.

clean the dishwasher interior until it has cooled. Wear

Do not

rubber gloves.
dishwasher detergent because it may cause foaming or sudsing.

To clean interior

Make a paste with powdered dishwasher detergent on a damp
sponge and clean.

OR

Use liquid automatic dishwasher detergent and clean with a
damp sponge.

OR

See the vinegar rinse procedure in “Spotting and filming on
dishes” in “Troubleshooting.”

Run a Normal cycle with detergent after cleaning the

NOTE:

interior .

use any type of cleanser other than

Do not

15

Drain Air Gap

Check the drain air gap anytime your dishwasher isn’t
draining well.

Some state or local plumbing codes require the addition of a
drain air gap between a built-in dishwasher and the home drain
system. If a drain is clogged, the drain air gap protects your
dishwasher from water backing up into it.

The drain air gap is usually located on top of the sink or
countertop near the dishwasher. To order a drain air gap contact
your local dealer, or in the U.S.A., call the Customer Interaction
Center and ask for Part Number 300096.

NOTE:

not part of your dishwasher. The warranty provided with your
dishwasher does not cove r service c osts dir ec tly associate d wit h
the cleaning or repair of the external drain air gap.

The drain air gap is an external plumbing device that is

To clean the drain air gap

Clean the drain air gap periodically to ensure proper drainage of
your dishwasher. Follow the cleaning instructions p rovided by the
manufacturer. With most types, you lift off the chrome cover.
Unscrew the plastic cap. T hen check fo r any soil buildup . Clean if
necessary.

Storing Y our Dishwasher

Storing for the summer

Protect your dishwasher during the summer months by turning
off the water supply and power supply to the dishwasher.

Winterizing your di shw asher

Protect your d ishwash er and hom e aga i nst wat er d amag e due to
freezing water lines. If your dishwasher is left in a seasonal
dwelling or could be exposed to near freezing temperatures, have
your dishwasher winterized by authorized service personnel.

TROUBLESHOOTING

First try the solutions suggested here and possibly avoid
the cost of a service call...

Dishwasher is not operating properly

■

Dishwasher does not run or stops during a cycle

Is the door closed tightly and latched?
Is the right cycle selected? Refer to the “Cycle Selection

Chart.”
Is there power to the dishwasher? Has a household fuse

blown or circuit breaker tripped?
Has the motor stopped due to an overload? The motor

automatically resets itself within a few minutes. If it does not
restart, call for service.

Is the water shut-off valve (if installed) turned on?

■

Dishwasher will not fill

Is the overfill protection float able to move up and down
freely? Press down to release.

■

Water remains in the dishwasher

Is the cycle complete?

■

Detergent remains in the covered section of the
dispenser

Is the cycle complete?
Is the detergent lump-free? Replace detergent if necessary.
Is the bottom rack installed properly with the bumpers in the

front? Refer to t he “Pa rts an d Fe atures” section. Reinstall the
rack if necessary.

■

White residue on the front of the access panel

Was too much detergent used? Refer to the “Detergent
Dispenser” section.

Is the brand of deterg ent making excess foam? Try a different
brand to reduce foaming and eliminate buildup.

■

Odor in the dishwasher

Are dishes washed only every 2 or 3 days? Run a rinse cycle
once or twice a day until you have a full load.

Does the dishwasher have a n ew plastic smell? Run a vinegar
rinse as described in “Spotting and filming on dishes” later in
this Troubleshooting guide.

■

Condensation on the kitchen counter (built-in models)

Is the dishwasher aligned with the counter top? Moisture
from the vent in the dishwasher console can form on the
counter. Refer to the Installation Instructions for more
information.

16

Dishes are not completely clean

■

Food soil left on the dishes

Is the dishwasher lo aded co rr ec tly? R efe r to th e “Dishwasher
Loading” section.

Is the water temperatur e too low? If needed, turn hom e water
heater up to ensure water entering dishwasher is at least
120°F (49°C). Refer to the “Dishwasher Efficiency Tips”
section.

Did you use the correct amount of fresh detergent? Use
recommended dishwasher detergents only. Refer to the
“Detergent D ispenser” section. Never use less than 1 tb (15 g)
per load. Detergent must be fresh to be effective. Store
detergent in a cool, dry area. Heavy soil and/or hard water
generally require extra detergent.

Is detergent caked in dispenser? Use fresh deter gent only . Do
not allow deter ge nt to sit fo r se veral hou rs in a w et d ispen ser.
Clean dispenser when caked detergent is present.

Is the pump or spray arm clogged by labels from bottles and
cans? Remove labels before washing bottles and cans or
wash by hand.

Is the home water pressure high enough for proper
dishwasher filling? Home water pressure sho uld be 20 to 120
psi (138 to 828 kPa) for proper dishwasher fill. A booster
pump on the water supply can be added if pressure is too
low.

Are high suds slowing the wash arm? Never use soap or
laundry detergents. Use recommended dishwasher
detergents only.

■ Dishwasher door will not close

Is the bottom rack in backwards? The rack bumpers must
face the dishwasher door.

Spots and stains on dishes

Spotting and filming on dishes

■

Is your water hard or is there a high mineral content in your
water? Conditioning the final rinse water with a liquid rinse
aid helps eliminate spotting and filming. Keep the rinse aid
dispenser filled.

Is the water temperature too low? If needed, turn home
water heater up to ensure water entering dishwasher is at
least 120°F (49°C). Refer to the “Dishwasher Efficiency
Tips” section.

Did you use the correct amount of effective detergent? Use
recommended dishwasher detergents only. Refer to the
“Detergent D ispenser” section. Never use less than 1 tb (15 g)
per load. Detergent must be fresh to be effective. Store
detergent in a cool, dry area. Heavy soil and/or hard water
generally require extra detergent.

Is the home water pressure high enough for proper
dishwasher filling? Home water pressure sho uld be 20 to 120
psi (138 to 828 kPa) for proper dishwasher fill. A booster
pump on the water supply can be added if pressure is too
low.

NOTE: To remove spots and film from dishes, try a white
vinegar rinse. This procedure is intended for occasional use
only. Vinegar is an acid and using it too often could damage
your dishwasher.

1. Wash and rinse dishes. Use an air-dry or an energy­saving dry option. Remove all silverware or metal items.

2. Put 2 cups (473 mL) white vinegar in a glass or
dishwasher-safe measuring cup on the bottom rack.

3. Run the dishwasher through a complete washing cycle
using an air-dry or an energy-saving dry option. Do not
use detergent. Vinegar will mix with the wash water.

■ Silica film or etching (silica film is a milky, rainbow-

colored deposit; etching is a cloudy film)

Sometimes there is a water/chemical reaction with certain
types of glassware. This is usually caused by some
combination of soft or softened water, alkaline washing
solutions, insufficient rinsing, overloading the dishwasher,
and the heat of dr ying. It mi g ht n ot b e p ossible to p r eve nt th e
problem , except by hand washing.

To slow this process use a minimum amount of detergent b ut
not less than 1 tb (15 g) per load. Use a liquid rinse aid and
underload the dishwasher to allow thorough rinsing. Silica
film and etching are permanent and cannot be removed. Do
not use heated drying.

■ White spots on cook ware with non-stick fi nish

Has the dishwasher detergent removed cookware
seasoning? Reseason cookware after washing in the
dishwasher.

■ Brown stains on dishes and dishwasher interior

Does your water have high iron content? Rewash dishes
using 1-3 tsp (5-15 mL) of citric acid crystals added to the
covered section of the detergent dispenser. Do not use
detergent. Fo l low with a Norm al wash cyc le with detergent. If
treatment is needed more often than every other month, the
installation of an iron removal unit is recommended.

Black or gray marks on dishes

■

Are aluminum items rubbing dishes during washing?
Disposable aluminum items can break down in the
dishwasher and cause marking. Hand wash these items.
Remove aluminum markings by using a m ild abr asive clea ner.

Orange stains on plastic dishes or dishwasher interior

■

Are large amounts of tomato-based foods on dishes placed
in the dishwasher? Stains can gradually fade over time.
Regular use of heated drying will slow fading. Stains will not
affect dishwasher performance. Regular use of a rinse cycle
and an air-dry or energy-saving dry option will reduce the
likelihood of staining.

Dishes do not dry completely

Dishes are not dry

■

Did you load your dishwasher to allow proper water
drainage? Do not overload. Refer to the “Dishwasher
Loading” section. Use a liquid rinse aid to speed drying.

Are the plastics wet? Plastics often need towel drying.
Is the rinse aid dispenser empty? Refer to the “Rinse Aid

Dispenser” section.
Did you use an air-dry or energy-saving dry option? Use a

heated drying option for dryer dishes.

Dishes are damaged during a cycle

Chipping of dishes

■

Did you load the dishwasher properly? Load the dishes and
glasses so they are stable and do not strike together from
washing action. Minimize chip ping by moving the rack in and
out slowly.

NOTE: Antiques, feather-edged crystal, and similar types of
china and glassware might be too delicate for automatic
dishwashing. Wash by hand.

17

FILTER MODULE

The washing system parts covered by your warranty are
shown below.

1.

2.

3.

4.

5.

6.

7.

8.

9.

1. Top spray

2. Water tube

3. Upper spray arm

4. Nut

5. Bearing

6. Lower spray arm

7. Seal

8. Filter module and motor

9. Tuned sound absorber

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check
“Troubleshooting.” It may save you the cost of a service call. If
you still need help, follow the instructions below.

When calling, please know the purchase date and the complete
model and serial number of your appliance. This information will
help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you
only use FSP® factory specified parts. These parts will fit right and
work right because they are made with the same precision used
to build every new WHIRLPOOL® appliance.

In the U.S.A., call the Customer Interaction Center at

1-800-253-1301

In Canada, call
service center.

, or your nearest designated service center.

1-800-807-6777

, or your nearest designated

In the U.S .A.

Call the Whirlpool Customer Interaction Center
toll free:

Our consultants provide assistance with:

■

■

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking, hearing

■

1-800-253-1301.

Features and specifications on our full line of appliances.
Installation information.

impaired, limited vision, etc.).
Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool desig nate d serv ice tech nicians
are trained to fulfill the product warranty and provide after­warranty service, anywhere in the United States.

To locate the Whirlpool designated service company in your
area, you can also look in your telephone directory Yellow
Pages.

For further assistance

If you need further assistance, you can write to us with any
questions or concerns at:

Whirlpool Brand Home Appliances
Customer Interaction Center
c/o Correspondence Dept.
MD 8020
553 Benson Road
Benton Harbor, MI 49022-2400

Please include a daytime phone number in your correspondence.

In Canada

Call our Inglis Limited Consumer Relations Center toll free:

1-800-461-5681
Our consultants provide assistance with:

Features and specifications on our full line of appliances.

■

Referrals to local dealers.

■

Warranty in for matio n.

■

For service in Canada

Call

1-800-807-6777.

technicians are trained to fulfill the product warranty and provide
after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to us with any
questions or concerns at:

Consumer Relations Center
Inglis Limited
1901 Minnesota Court
Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

8:30 a.m. - 6:00 p.m. (EST)

Inglis Limited designated service

18

WHIR L POOL® DISHWASHER WARRANTY

ONE-YEAR FULL WARRANTY

For one year from the date of purchase, when this dishwasher is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Corporation will pay for FSP® replacement p arts a nd repair labor to correct defects in ma terials o r
workmanship. Service must be provided by a W hirlpool designated service company.

TWO-YEAR LIMITED WARRANTY

For two years from the date of purchase, when this dishwasher is operated and maintained according to instructions attached to or
furnished with the pr odu ct, W hir lpool Corp ora tion w ill pay fo r F SP r e placem ent par ts fo r an y par t of the POWE R CLEA N™ filter module
washing system (see “Filter Module”), if defective in materials or workmanship.

FIVE-YEAR LIMITED WARRANTY

For five years from the date of purchase, when this dishwasher is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Corporation will pay for FSP replacement parts for the following components if defective in
materials or workmanship: the electronic control system, the upper and lower dishracks (for models with nylon-coated dishracks).

TWENTY-YEAR FULL WARRANTY

For twenty years from the date of purchase, when this dishwasher is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Cor por atio n will pay for FS P rep lacem ent pa rts and r epair labor for the DURAPE RM™ tub and/or
inner door should either fail to contain water, if defective in materials or workmanship. Service must be provided by a Whirlpool
designated service company.

Whirlpool Corporation will not pay for:

Service calls to correct the inst allation of your dishw asher, to instruct you how to use your dishwasher, or to replace house fuse s o r

1.

correct house wiring or plumbing.
Repairs when your dishwasher is used in other than normal, single-family household use.

2.

Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, or installation not in

3.

accordance with local electrical and plumbing codes, or use of products not approved by Whirlpool Corporation.
Any labor costs during the limited warranty.

4.

Replacement parts or repair labor costs for units operated outside the United States and Canada.

5.

Pickup and delivery. This product is designed to be repaired in the home.

6.

Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

7.

In Canada, travel or transportation expenses for customers who reside in remote areas.

8.

WHIRLPOOL CORPORATION AND INGLIS LIMITED SHALL
NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL
DAMAGES.

Some states and provinces do not allow the exclusion or
limitation of incidental or consequential damages, so this
exclusion or limitation may not apply to you. This warranty gives
you specific legal rig hts and you may also have o ther rights which
vary from state to state or province to province.

Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.

Write down the following information about your dishwasher to
better help you obtain assistance or service if you ever need it.
You will need to know your complete model number and serial
number. You can find this information on the model and serial
number label/plat e, located on your appliance as sho wn in “Parts
and Features.”

Outside the 50 United Stat es and Can ad a, t his wa rr ant y d oe s
not apply. Contact your authorized Whirlpool dealer to
determine if another warranty applies.

If you need service, first see “Troubleshooting.” Additional help
can be found by checking “Assistance or Service,” or by calling
our Customer Interaction Center at
anywhere in the U.S.A. or write: Whirlpool Corporation, Customer
Interaction Center, c/o Correspondence Dept., MD 8020, 553
Benson Road, Benton Harbor, MI 49022-2400. In Canada, call
Inglis Limited at

Dealer name____________________________________________________
Address ________________________________________________________
Phone number __________________________________________________
Model number ___________ ____ _____ ________________________ _____ _
Serial number __________________________________________________
Purchase date __________________________________________________

1-800-807-6777

1-800-253-1301

.

, from

03/00

19

LA SÉCURITÉ DU LAVE-VAISSELLE

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager.
Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves

à vous et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si

DANGER

vous ne suivez pas immédiatement les instructions.

Risque

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de

blessure et ce

qui peut se produire en cas de non-respect des instructions.

si vous ne suivez pas les instructions.

possible de décès ou de blessure grave

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT

les suivantes :

■ Lire la totalité des instructions avant d’utiliser le

lave-vaisselle.

■ N’utiliser le lave-vaisselle que pour laver la

vaisselle.

■ Utiliser les détersifs ou agents de rinçage recomman-

dés pour lave-vaisselle et les garder hors de la portée
des enfants.

■ Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de façon qu’ils ne
puissent endommager le joint de la porte; et

2) Placer les couteaux le manche vers le haut de façon
à ne pas vous couper.

■ Ne pas laver d’articles en plastique à moins qu’ils ne

soient marqués “Peut aller au lave-vaisselle” ou
l’équivalent. Si l’article ne porte aucune indication,
vérifier auprès du fabricant.

■ Ne pas toucher l’élément chauffant pendant le

fonctionnement ou immédiatement après.

: Lors de l’utilisation du lave-vaisselle, suivre les précautions élémentaires dont

■ Ne pas faire fonctionner le lave-vaisselle si tous les

panneaux de l’enceinte ne sont pas en place.

■ Ne pas jouer avec les commandes.

■ Ne pas abuser, ni vous asseoir ni monter sur

la porte ou les paniers du lave-vaisselle.

■ Pour éviter tout risque d’accident, ne pas laisser les

enfants jouer dans ou sur le lave-vaisselle.

■ Sous certaines conditions, de l’hydrogène peut se

former dans un réseau d’eau chaude inutilisé depuis
deux semaines ou plus. L’HYDROGÈNE EST UN GAZ
EXPLOSIBLE. Si le système d’eau chaude n’a pas été
utilisé depuis un certain temps, laisser couler l’eau
chaude des robinets pendant quelques minutes avant
de faire fonctionner le lave-vaisselle. Cette mesure
permettra à l’hydrogène de s’évaporer. Ce gaz étant
inflammable, ne pas fumer ni utiliser de flamme nue
pendant cette période.

■ Enlever la porte du lave-vaisselle lorsque vous le

remplacez ou le mettez au rebut.

CONSERVEZ CES INSTRUCTIONS

21

Avant d’utiliser le lave-vaisselle

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il
soit complètement installé.

Ne pas appuyer sur la porte ouverte.
Le non-respect de ces instructions peut causer

des blessures graves ou des coupures.

Risque de choc

Relier le lave-vaisselle à la terre d’une méthode

électrique.

électrique

INSTRUCTIONS DE MISE À LA TERRE

■

Pour un lave-vaisselle relié à la terre, branché
avec un cordon :

Le lave-vaisselle doit être relié à la terre. En cas
d'un mauvais fonctionnement ou d'une panne, la
mise à terre réduira le risque d'un choc électrique
en fournissant le moins de résistance pour le
courant électrique. Le lave-vaisselle est équipé
d'un cordon avec un conducteur pour relier les
appareils à la terre. La fiche doit être branchée
sur une prise appropriée, installée et reliée à la
terre conformément aux codes et règlements
locaux.

AVERTISSEMENT :

La connexion
incorrecte du conducteur pour relier les appareils
peut causer le risque de choc électrique. Vérifier
avec un électricien compétent ou un représentant
de service si vous avez des doutes si le lave­vaisselle est correctement relié à la terre. Ne pas
modifier la fiche fournie avec le lave-vaisselle; si
elle n'entre pas dans le prise, faire installer une
prise appropriée par un électricien compétent.

■

Pour un lave-vaisselle branché en permanence :

Le lave-vaisselle doit être branché à un système
d'installation électrique permanent en métal relié
à la terre, ou un conducteur pour relier les
appareils doit être relié avec les conducteurs du
circuit et branché à une borne pour relier les
appareils à la terre ou au cordon d'alimentation
électrique avec le lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

Brancher le fil relié à la terre au connecteur vert
relié à la terre dans la boîte de la borne.

Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Installer le lave-vaisselle dans un endroit à l’abri des

■

intempéries. Protéger l’appareil contre le gel pour éviter une
rupture possible du robinet de remplissage. De telles ruptures
ne sont pas couvertes par la garantie. Voir “Remisage du
lave-vaisselle” à la section “Entretien du lave-vaisselle” pour
la préparation du remisage en hiver.

Installer et niveler le lave-vaisselle sur un plancher qui pourra

■

en supporter le poids, et dans un espace convenable pour ses
dimensions et son utilisation.

Enlever tous les bouchons d’expédition des tuyaux et des

■

raccords (tel que le capuchon sur l’ouverture de vidange)
avant l’installation. Voir les instructions d’installation pour des
renseignements complets.

22

PIÈC ES ET CARACTÉRISTIQUES

0

2

3

Ce manuel couvre plusieurs modèles différents. Le lave-vaisselle que vous avez acheté peut avoir certaines ou toutes les
caractéristiques indiquées ci-dessous.

1

7

8

2

9

3

1

4

11

5

1

6

1. Arrosage niveau supérieur

2. Ouverture d’arrivée d’eau

[dans la paroi de la cuve]

3. Panier inférieur

4. Butoir de panier

5. Élément de chauffage

6. Panier à couverts

7. Bras d’aspersion supérieur

8. Plaque signalétique des numéros

de modèle et de série

9. Bras d’aspersion inférieur

10. Module du filtre

POWER CLEAN™

11. Protecteur contre le
débordement

12. Distributeur de détergent

13. Distributeur d’agent de rinçage

1

Autres caract éristiques possibles de
votre lave-vaisselle

Tablettes abaissables pour
extra capacité

Attaches pour articles légers
Tiges rebattables, panier supérieur
Tiges rebattables, panier inférieur
Panier à ustensiles

23

Séries 925

Séries 940 et 960

T ableau de commande

Séries 931 et 1000

24

GUIDE DE MISE

EN MARCHE

Avant d’utiliser le lave-vaisselle, enlever toutes les étiquettes
suspendues, les étiquettes temporaires et les matériaux
d’emballage. Lire ce g uide d ’utilisation et d’entretien au complet.
Vous y trouverez des renseignements de sécurité importants
ainsi que des conseils d’utilisation utiles.

Utilisation de votre nouveau lave-vaisselle

1. Ôter les particules aliment aires et articles d urs (cur e-dents ou
os) de la vaisselle.

2. Bien charger le lave-vaisselle. (Voir “Chargement du lave-
vaisselle.”) S’assurer que rien n’empêche le ou les bras
d’aspersion de tourner librement.

3. Ajouter le détergent à vaisselle et contrôler le niveau d’agent
de rinçage dans le distributeur. Ajouter l’agent de rinçage au
besoin. (Voir “Utilisation du lave-vaisselle.”)

4. Bien fermer la p orte. Le verrou de la porte s’engage
automatiquemen t. L aisser l’eau couler du r ob inet le plu s pr ès
du lave-vaisselle jusqu’à ce qu’elle soit chaude. (Voir
“Conseils d’efficacité pour le lave-vaisselle.”) Fermer le
robinet.

5. Choisir le programme et les options désirés. (Voir “Utilisation
du lave-vaisselle.”)

Arrêt du lave-vaisselle

On peut interromp re le fonctionnement du lave-vaisselle à tout
moment au cours de l’exécution d’un programme.

1. Entrouvrir légèrement la porte.

2. Attendre la fin de l’arr osage. Ouvrir complètement la po rte, au

besoin.

Refermer ensuite la porte pour continuer le programme.

OU

Appuyer sur la t ouche CA NCEL/DRAI N (annulat ion/vidang e). Une
opération de vidange de 2 minutes commence alors.

CHARGEMENT DU

LAVE-VAISSELLE

Suggestions de chargement

Enlever de la vaisselle les restes alimentaires, os, cure-dents

■

et autres articles durs. Il n’est pas nécessaire de rincer la
vaisselle avant de la placer dans le lave-vaisselle. Le module
de lavage sépare les particules alimentaires de l’eau. Le
module contient un dispositif de hachage qui réduit la
grosseur des particules alimentaires.

REMARQUE : Si des articles durs tels que graines de fruits,
noix et coquilles d’oeufs pénètrent dans le module de lavage,
il est possible que l’on entende des bruits de hachage,
broyage ou bourdonnement. Ces bruits sont normaux
lorsque des articles durs pénètr ent dans le module. Éviter
que des articles métalliques (tels que des vis de poignées de
casserole) pénètrent dans le module de lavage. Des
dommages peuvent en résulter.

■ Charger la vaisselle de telle sorte que les surfaces sales

soient du côté de l’aspersion (vers le bas ou vers l’intérieur). Il
est important que l’eau atteigne toutes les surfaces sales.

Si possible, charger la vaisselle de telle sorte qu’elle ne soit

■

pas empilée ou en chevauchement. Pour le meilleur résultat
de séchage, l’eau doit pouvoi r s’écouler de toutes les
surfaces.

S’assurer que les couvercles et poignées de casser ole s,

■

plaques à pizza ou à biscuits, etc. n’entravent pas la rotation
des bras d’aspersion.

Exécuter un programme de rinçage pour maintenir la

■

vaisselle humide si on ne prévoit pas de la laver
immédiatement. Les aliments tels que les oeufs, riz, pâtes
alimentaires, épinards et céréales cuites peuvent être
difficiles à enlever si on les laisse sécher pendant quelque
temps.

Le lave-vaisselle commence à se remplir quand on appuie sur un
programme. On peut choisir les options pendant le remplissage
de la machine.

Conseils de fonctionnement silencieux

Pour éviter les bruits de choc et d’entrechoc durant le
fonctionnement :

S’assurer que les articles légers sont bien retenus dans les

■

paniers.
S’assurer que les couvercles et poignées de casser o le,

■

plaques à pizza et à biscuits, etc. ne touchent pas les parois
intérieures ou n’entravent pas la rotation du bras d’aspersion.

25

■ Charger la vaisselle pour que les articles ne se touchent pas

les uns les autres.

REMARQUE : Pour les modèles encastrés, boucher les orifices
d’évacuation des éviers avec leurs bondes pendant les
opérations de lavage pour éviter le transfert des bruits par les
canalisations.

Chargement du panier supérieur

Le panier supérieur est conçu pour le chargement des tasses,
verres et petits articles. (Voir les modèles de chargement
recommandés ci-dessous.)

REMARQUE : Les caractéristiques sur le panier de votre lave-
vaisselle peuvent différer des illustrations.

Chargement de tasses et verres

Tablettes abaissables pour extra capacité
(sur certains modèles)

Abaisser la tablette supplémentaire sur le panier supérieur pour
tenir d’autres tasses, ou pour de longs articles tels qu’ustensiles
et spatules.

Attaches pour articles légers
(sur certains modèles)

Ces attaches maintiennent les articles légers en plastique tels
que les tasses, couvercles ou bols en place pendant le lavage.
L’attache peut être déplacée n’importe où sur le panier.

Pour déplacer une attache

1. Tirer l’attache vers le haut pour la séparer de la tige.

2. Réinstaller l’attache sur une autre tige.

Charge mixte

Pour faciliter le nettoyage et le drainage, orienter la cavité

■

ouverte des articles vers le bas.
Charger les verres et les tasses dans le panier supérieur

■

seulement. Le panier inférieur n’est pas conçu pour les verres
et les tasses. Ils pourraient y subir des dommages.

Placer les tasses et verres dans les rangées entre les tiges.

■

Ces articles placés sur les tiges peuvent subir des
dommages et des taches d’eau..

Pour éviter l’écaillage, veiller à ce que les verres à pied ne

■

touchent pas les autres articles.
Veiller à ce qu’il n’y ait aucun contact entre les articles de

■

porcelaine, de cristal et autres articles délicats. Ils pourraient
subir des dommages.

Coincer les articles légers les uns contre les autres ou veiller

■

à ce qu’ils soient chevauchés par de la vaisselle plus lourde.
Placer les articles de plastique solidement dans le panier

■

supérieur seulement. Ne laver des articles de plastique au
lave-vaisselle que s’ils sont identifiés comme “lavable au
lave-vaisselle.”

On peut placer dans le panier supérieur de petits bols ou

■

moules et autres petits ustensiles.
Placer les bols dans la section centrale pour une meilleure

■

stabilité.

Tiges rabattables (sur certain modèles)

Rabattre complètement les tiges de séparation articulées du
panier supérieur pour pouvoir y placer des articles de plus
grande taille.

Chargement du panier inféri eur

Le panier inférieur est conçu pour les assiettes, casseroles et
ustensiles. Charger dans le panier inférieur les articles sur
lesquels des produits alimentaires ont cuit ou séché; orienter la
surface sale vers l’intérieur, vers les bras d’aspersion. (Voir les
modèles de chargement recommandés dans les illustrations.)

REMARQUE : Les caractéristiques sur le panier de votre lave-
vaisselle peuvent différer des illustrations.

26

Charge mixte

Ne pas charger dans le panier inférieur des articles comme

■

verres, tasses ou articles de plastique. Ne charger de petits
articles dans le panier inférieur que s’ils sont bien fixés en
place.

■ Charger les assiettes, bols à soupe, etc. entre les tiges de

séparation; orienter ces articles vers l’intérieur, vers les bras
d’aspersion.

Pour une charge importante, placer les bords des assiettes

■

en chevauchement.

■ Charger les bols à soupe, à céréales et de service dans le

panier de diverses façons selon leur taille et forme. Charger
les bols solidement entre les rangées de tiges. Ne pas
imbriquer les bols car le jet d’eau n’atteindra pas toutes les
surfaces.

Charge d’ustensiles

Charger les plaques à biscuits, moules à gâteaux et autres

■

gros articles sur les côtés et à l’arrière. Le char gement de tels
articles à l’avant peut empêcher le jet d’eau d’atteindre le
distributeur de détergent et le panier à couverts.

Immobiliser les ustensiles de cuisson dans le panier, cavité

■

vers le bas.

■ Veiller à ce que les poignées des ustensiles et autres articles

n’entravent pas la rotation du ou des bras d’aspersion. Le ou
les bras d’aspersion doivent pouvoir tourner librement.

Ne pas charger d’articles entre le panier inférieur et la paroi

■

latérale de la cuve du lave-vaisselle. Cela risque de bloquer
l’arrivée d’eau.

REMARQUE : Si vous avez retiré le panier inférieur pour le
décharger ou le nettoyer, le replacer avec les butoirs à l’avant.

Tiges rabattables (sur certains modèles)

Il est possible de rabattre une ou deux rangées de tiges à l’arrière
du panier inférieur.

Chargement du panier à couverts

Charger le panier à couverts alors qu’il est dans le lave-vaisselle
ou le retirer pour le charger sur un comptoir ou sur une table.

REMARQUE : Décharger ou sortir le panier à couverts avant de
décharger les autres paniers afin d’éviter que des gouttes d’eau
tombent sur les couverts.

Pour ouvrir le panier

Débloquer le loquet.

REMARQUE : S’assurer que le couvercle est complètement
enclenché avant de sortir le panier inférieur et avant de fermer la
porte du lave-vaisselle.

■ Placer les petits articles tels que les capsules de biberons,

couvercles de bocaux, poignées à épis de maïs, etc. dans la
ou les sections avec couvercle(s) articulé(s). Fermer le
couvercle pour maintenir les petits articles en place.

Assortir les articles dans chaque section du panier, certains

■

vers le haut et d’autres vers le bas afin que les articles ne
s’imbriquent pas. Le jet d’eau ne peut atteindre les articles
imbriqués.

1. Saisir la pointe de la tige qui se trouve dans le support de la
tige.

2. Pousser doucement la tige à l’extérieur du support de la tige.

3. Coucher la rangée de tiges dans le panier pour faire de la

place pour des plats plus gros, des bols, casseroles ou
rôtissoires.

IMPORTANT : T oujours c har ger les articles acérés (couteau x,
brochettes, fourchettes, etc.) pointés
vers le bas.

Le panier à couverts peut être suspendu à la porte ou au

■

panier inférieur (voir illustration).

Le panier à co uverts peut également être placé à l’intérie ur du
panier inférieur.

27

Pour retirer le panier de la porte

Saisir le panier à couverts par la poignée. Le glisser vers le

1.

haut de la porte.

Décrocher le panier des boutons de retenue en le soulevant.

2.

UTILISATION DU

LAVE-VAISSELLE

Distributeur de déte rgent

Le distributeur de détergent comporte 2 sections. La section de
prélavage vide le détergent dans le lave-vaisselle lors de la
fermeture de la porte.

Pour réinstaller le panier dans la port e

Poser le panier sur les boutons de retenue.

1.

Glisser le panier vers le bas de la porte jusqu’à ce qu’il se

2.

verrouille en place.

REMARQUES :

■ Ne pas charger d’ustensiles en ar gent ou plaqués ar gent avec

des articles en acier inoxydable. Ces métaux peuvent être
endommagés s’ils se touchent durant le lavage.

Certains aliments (tels que le sel, le vinaigre, les produits

■

laitiers, les jus de fruits, etc.) peuvent causer des piqûres ou
de la corrosion sur les couverts. Effectuer un programme de
rinçage si la charge n’est pas assez pleine pour un lavage
immédiat.

Panier à ustensiles (sur certains modèles)

Utiliser le panier à ustensiles pour les longs ustensiles. Toujours
vider ou enlever le panier à ustensiles avant de vider les paniers,
pour éviter des gouttes d’eau sur la vaisselle.

REMARQUE :

planche à cou per. Ce procédé évite les accidents cau sés par de s
pointes et des rebords acérés.

Enlever le panier et vider le contenu sur une

Pour enlever le panier à ustensiles

Saisir le panier aux deux côtés et le glisser vers le haut de la

1.

porte.

Soulever le panier hors de ses boutons de retenue.

2.

Pour replacer le panier

Placer le panier sur les boutons de retenue.

1.

Glisser le panier vers le bas de la porte jusqu’à son

2.

enclenchement en place.

1

1. Couvercle

2. Section du lavage principal

3. Enclenchement du couvercle

4. Section du prélavage

La partie plus grande pour le lavage principal vide
automatiquement le détergent dans le lave-vaisselle au cours du
programme de lavage. (Voir le “Tableau de sélection de
programme.”)

■ N’utiliser que du détergent pour lave-vaisselle automatique.

Les autres détergents peuvent produire une mousse
excessive qui risque de déborder du lave-vaisselle et réduire
la performance de lavage.

■ Verser le détergent juste avant de mettre le lave-vaisselle en

marche.
Conserver le détergent bien fermé dans un lieu sec et frais.

■

Pour l’obtention de meilleurs résultats, un détergent à lave-
vaisselle automatique frais est meilleur.

REMARQUE :

de rinçage.

Ne pas utiliser de détergent avec un programme

23

4

Remplissage du distributeur

Si le couvercle du distributeur est fermé, l’ouvrir en poussant

1.

le verrou du couvercle.
Verser le détergent dans la section pour le lavage principal.

2.

Voir “Quantité de détergent à utiliser.”
Fermer le couvercle du distributeur pour le lavage principal.

3.

Remplir la section pour le prélavage au besoin.

Il est normal que le couvercle s’ouvre partiellement lors de la
distribution du détergent.

REMARQUE :

comportant deux lavages. N’utiliser que la section avec
couvercle pour les programmes ne comportant qu’un seul
lavage. Voir le “Tableau de sélection de pro gramme ” pour plus d e
détails.

Utiliser les deux sections pour les programmes

28

Quantité de détergent à uti liser

La quantité de détergent à utiliser dépend de la dureté de

■

l’eau et du type de détergent. Si on n’utilise pas assez de
détergent, la vaisselle ne sera pas parfaitement lavée. Si on
utilise trop de détergent dans une eau douce, la solution
attaquera les articles de verre.

La dureté de l’eau peut changer au cours d’une période de

■

temps. Pour déterminer la dureté de l’eau, consulter le
servic e local de distribution d’eau potable ou une entreprise
d’adoucissement de l’eau.

■ Différentes marques de détergent pour lave-vaisselle

comportent différentes quantités de phosphore pour adoucir
l’eau. Si l’eau de votre domicile est dure et que vous utilisez
un détergent dont le contenu de phosphore est inférieur à
8,7 %, il faudra peut-être utiliser plus de détergent, ou utiliser
un détergent dont le contenu de phosphore est supérieur à
8,7 %.

REMARQUE : Les quantités indiquées correspondent à l’emploi
d’un détergent en poudre standard. La quantité peut varier si on
utilise un déter gen t en p oud r e co ncent ré ou un d étergent liquide.
Lors de l’utilisation d’un détergent en poudre concentré ou d’un
détergent liquide, procéder conformément aux instructions
indiquées sur l’emballage.

Où remplir

Remplissage complet
(3 c. à soupe ou 45 g)

Jusqu’au sommet du 2e repère
(2 c. à soupe ou 30 g)

Jusqu’au sommet du 1er repère
(1 c. à soupe ou 15 g)

Duret é de l’eau Quantité de détergent

Eau douce ou
moyennement dure

0 à 6 grains
par gallon

Pour les charges normalement
sales

■ Remplir la section de lavage

principal jusqu’au sommet du 2

repère (2 c. à soupe ou 30 g)

■ Remplir la section de prélavage

jusqu’au sommet du 2e repère

(2 c. à soupe ou 30 g)

REMARQUE : N’ajouter que 1 c. à
soupe ou 15 g de détergent aux deux
sections si la vaisselle est prérincée
ou si l’eau est très douce (0 à 2
grains par gallon).

Pour les charges souillées avec
nourriture cuite à la surface

Remplir la section de lavage

■

principal jusqu’au sommet du 2

repère (2 c. à soupe ou 30 g)

Remplir la section de prélavage

■

jusqu’au sommet du 2e repère

(2 c. à soupe ou 30 g)

Pour les charges très sales

Remplir la section de lavage

■

principal jusqu’au sommet du 3e

(3 c. à soupe ou 45 g)

repère
Remplir la section de prélavage

■

jusqu’au sommet du 3e repère

(3 c. à soupe ou 45 g)

Distributeur d’agent de rinçage

Un agent de rinçage empêche l’eau de former des gouttelettes
qui peuvent sécher en laissant des taches ou coulées. I l améliore
également le séchage en permettant à l’eau de s’écouler de la
vaisselle au cours du rinçage final en libérant une petite quantité
de l’agent de rinçage dans l’eau de rinçage. Votre lave-vaisselle
est conçu pour uti liser un a gent de r inçage liquide. Ne pas utiliser
un agent solide ou en forme de barre.

Vérification du distributeur

Examiner la zone centrale du bouchon du distributeu r d’agent de
rinçage. La transparence indique un besoin de remplissage.

OU

Ou retirer le bouchon du distributeur d’agent de rinçage. Si la
lettre “E” est visible, le distributeur est vide.

e

e

Remplissage du distributeur

La capacité du distributeur d’agent de rinçage est de
6 oz (175 mL). Dans les conditions normales, cette quantité
devrait durer envir on trois mo is. Il n’est pas nécessaire d’attendre
que le distributeur soit vide avant de le remplir, mais il ne faut pas
le remplir excessivement.

1. S’assurer que la porte du lave-vaisselle est complètement
ouverte.

2. Ôter le bouchon du distributeur d’agent de rinçage.

3. Verser l’agent de rinçage. Remplir seulement jusqu’à

l’ouverture la plus petite dans la partie inférieure du
distributeur. Un remplissage excessif suscitera une fuite de
l’agent de rinçage ou un moussage excessif.

4. Absorber tout agent de rinçage renversé avec un chiffon
humide.

5. Replacer le bouchon du distributeur d’agent de rinçage et
bien le serrer.

Eau de dureté
moyenne à élevée

7 à 12 grains
par gallon

Pour les charges normalement
sales et très sales

Remplir la section de lavage

■

principal jusqu’au sommet du 3e

(3 c. à soupe ou 45 g)

repère
Remplir la section de prélavage

■

jusqu’au sommet du 2e repère

(2 c. à soupe ou 30 g) au besoin

29

Conseils d’efficacité pour l e lave-vaisselle

L’eau chaude dissout et active le détergent de lavage de la
vaisselle. L’eau chaude dissout également la graisse sur la
vaisselle et contribue au séchage des verres sans taches. Pour
obtenir les meilleurs résultats de lavage, l’eau devrait être à au
moins 120°F (49°C) à l’entrée du lave-vaisselle. Les charges
peuvent ne pas être lavées aussi bien si la température de l’eau
est trop basse.

Contrôle de la température de l’eau

Laisser couler l’eau chaude par le robinet le plus proche du

1.

lave-vaisselle pendant au moins 1 minute.
Placer un thermomètre à viande ou à confiserie dans une

2.

tasse à mesurer en verre.

Vérifier la température sur le thermomètre pend ant que l’eau

3.

coule dans la tasse.
Si la température de l’eau à la sortie du r obinet e st inférieure à

4.

120°F (49°C), demander à une personne compétente de
modifier le réglage du thermostat du chauffe-eau.

■ Pour économiser l’eau et l’énergie, ne pas rincer la vaisselle

avant de la placer dans le lave-vaisselle.
Utiliser un programme de faible énergie, rapide ou court

■

chaque fois que possible. Ces programmes utilisent moins
d’eau chaude et d’énergie que le programme Normal.

■ Utiliser la caractéristique de mise en marche différée (sur

certains modèles) pour faire fonctionner votre lave-vaisselle
en dehors des heures de pointe. Les services publics locaux
recommandent d’évit er l’emplo i intense d’énergie à certaines
heures du jour.

Durant l’été, faire fonctionner le lave-vaisselle en soirée pour

■

réduire l’accumulation de chaleur dans la cuisine durant la
journée.

Utiliser une option de séchage à l’air ou d’économie

■

d’énergie chaque fois que possible. Lors de l’utilisation de
ces options, prévoir des durées de séchage plus longues (la
nuit). Utiliser un agent de rinçage pour améliorer le séchage.

Utiliser les programmes ou les options qui ajoutent un

■

supplément de chaleur au lavage ou à la portion de rinçage
du programme seulement lorsque cela s’impose.

Utiliser le lave-vaisselle avec des charges complètes. Utiliser

■

un programme de rinçage après les repas jusqu’à ce que le
lave-vaisselle soit plein.

Tableau de sélection de programme

Choisir le programme de lavage et les options désirées. Le lave­vaisselle commence à se remplir lorsque vous appuyez sur un
programme, excepté si vous choisissez un lavage différé. On
peut choisir une option alors que l’appareil se rempl it.

Après un cycle de lavage, le lave- vaisselle se r appelle les op tions
utilisées et utilise les mêmes options aux programmes suivants
de lavage excepté si de nouvelles options ont été choisies ou si
l’option Cancel/Drain (annulation/vidange) est choisie.

Le “●” indique les étapes de chaque programme. Votre modèle
peut comporter certains ou l’ensemble des programmes
indiqués.

Les températures sont indiquées lorsque de la chaleur est
ajoutée.

La consommation d’eau est indiquée en gallons américains/litres.
La durée du programme inclut la durée de séchage. Un

astérisque ( * ) à côté de la durée du programme indique que la
durée du programme peut être plus longue selon la température
de l’eau entrant dans le lave-vaisselle. Moins l’eau est chaude,
plus le programme sera long. Si l’eau est déjà suffisamment
chaude, la durée du programme sera celle indiquée.

Pré-

lavage

140°F

(60°C)

●

135°F

(57°C)

Pré-

lavage

140°F

(60°C)

●

135°F

(57°C)

Utiliser ce programme
pour les casseroles et la
vaisselle ordinaire
difficiles à nettoyer et
très sales.

Rin-

Lavage

çage

princi-

140°F

(60°C)

††

pal

● ●

Rin-

çage

Vi-

dange

†

Utiliser ce programme
pour les charges avec
saletés alimentaires.

Rin-

Lavage

çage

princi-

140°F
(60°C)

††

pal

● ●

Rin-

çage

Vi-

dange

†

Rin-

çage

final

140°F
(60°C)

● ●

Rin-

çage

final

140°F
(60°C)

● ●

Utiliser les
deux
sections du
distribu­teur de
détergent.

Sé-

Durée

chage

(min)

87* 8,6/32,6

Utiliser les
deux
sections du
distribu­teur de
détergent.

Sé-

Durée

chage

(min)

82* 8,6/32,6

Con­som-

mation

d’eau

(gal/L)

Con­som-

mation

d’eau

(gal/L)

30

Utiliser ce programme
pour des charges

NORMAL

comportant des
quantités modérées de
débris alimentaires.
(L’étiquette de
consommation d’énergie
est basée sur ce
programme.)

Pré-

Rin-

lavage

● ● ●

çage

Lavage

princi-

pal

Rin-

çage

Utiliser ce programme

CRYSTAL

CHINA

pour les articles en
porcelaine et en cristal.
Le programme utilise un
seul lavage.

Pré-

Rin-

lavage

çage

Lavage

princi-

pal

● ●

Rin-

çage

Utiliser ce programme

LOW

ENERGY

CHINA

pour les articles en
porcelaine et en cristal et
pour les charges rincées
au préalable ou
légèrement sales. Le
programme utilise un seul
lavage.

Pré-

Rin-

lavage

çage

Lavage

princi-

pal

● ●

Rin-

çage

Vi-

dange

Vi-

dange

Vi-

dange

†

†

†

Rin-

çage

final

140°F

(60°C)

● ●

Rin-

çage

final

140°F

(60°C)

● ●

Rin-

çage

final

140°F

(60°C)

● ●

Utiliser les
deux
sections du
distribu­teur de
détergent.

Sé-

Durée

chage

(min)

72* 6,9/26,1

Utiliser la
section
couverte
du distribu­teur.

Sé-

Durée

chage

(min)

68* 6,5/24,6

Utiliser la
section
couverte
du
distribu­teur.

Sé-

Durée

chage

(min)

68* 6,5/24,6

Con­som-

mation

d’eau

(gal/L)

Con-

som-

mation

d’eau

(gal/L)

Con-

som-

mation

d’eau

(gal/L)

CHINA

Pré-

lavage

Utiliser ce programme
pour les articles en
porcelaine et en cristal. Le
programme utilise un seul
lavage et un séchage

Rin-

çage

délicat.

Lavage

princi-

pal

●

Rin-

çage

●

Vi-

dange

†

Rin-

çage

final

140°F
(60°C)

●

130°F

(54°C)

Utiliser la
section
couverte
du
distribu­teur.

Sé-

chage

●

††

Durée

Con-

(min)

som-

mation

d’eau

(gal/L)

64* 6,5/24,6

Utiliser ce programme de
rinçage pour rincer la
vaisselle, les verres et
l’argenterie qui ne seront
pas lavés immédiatement.

Ne pas
utiliser de
détergent
avec ce
program­me de
rinçage.

Pré-

Rin-

lavage

†

Une petite quantité d’eau passe à travers la pompe pour

çage

Lavage

princi-

pal

Rin-

çage

●

Vi-

dange

Rin-

çage

†

final

Sé-

chage

Durée

Con-

(min)

som-

mation

d’eau

(gal/L)

10 2,2/10,0

enlever les particules de saleté.

††

Séries 940 et 960 seulement.

Annulation d’un programme

En tout temps au cours d’un programme, appuyer sur

CANCEL/DRAIN (annulation/vidange) s’allume. Le lave-vaisselle
fait une pause d’environ 5 secondes et commence une vidange
de 2 minutes (si nécessaire). Laisser le lave-vaisselle se vidanger
complètement. L’indicateur s’éteint quand le lave-vaisselle
termine la vidange.

LOW

ENERGY

Pré-

lavage

Utiliser ce programme
pour les charges rincées
au préalable ou
légèrement sales.

Rin-

çage

Lavage

princi-

pal

● ●

Rin-

çage

Vi-

dange

†

Rin-

çage

final

140°F

(60°C)

●

130°F

(54°C)

Utiliser la
section
couverte
du
distribu­teur.

Sé-

chage

●

††

Durée

Con-

(min)

som-

mation

d’eau

(gal/L)

68* 6,5/24,6

Pour arrêter la vidange

On peut appuyer de nouveau sur Cancel/Drain pour arrêter la
vidange immédiatement. Ne pas oublier de vidanger le lave­vaisselle avant de commencer un nouveau programme.

REMARQUE :

Une petite quantité d’eau reste dans le lave-

vaisselle. Ceci est normal.

Pour annuler les indicateurs

Appuyer sur Cancel/Drain avant de mettre le lave-vaisselle en
marche pour annuler l’ensemble des options et programmes.

31

Changement d’un programme ou réglage

Au cours de la première minute d’un programme

Appuyer sur une nouvelle touche de programme et/ou d’options.

Après la première minute d’un programme

Appuyer sur

1.

CANCEL/DRAIN (annulation/vidange) s’allume. Le lave­vaisselle fait une pause de 5 secondes et commence une
vidange de 2 minutes (si nécessair e). Laisse r le lave-vaisselle
se vidanger complètement.

Examiner les distributeurs de détergent. Si la section pour le

2.

lavage principal s’est ouverte et si le détergent a
complètement étééliminé, remplir de nou veau les sections au
besoin.

Fermer la porte.

3.

Appuyer sur une nouveau touche de programme et/ou

4.

d’options.

Addition de vaisselle durant un programme

On peut ajouter un article n’importe quand avant le début du
lavage principal. Ouvrir la porte et vérifier le distributeur de
détergent. Si le distributeur de détergent du lavage principal est
encore fermé, on peut ajouter des articles.

Pour ajouter des articles

Déverrouiller la porte pour interrompre l’exécution du

1.

programme. Attendre quelques instants jusqu’à l’arrêt des
bras d’aspersion avant d’ouvrir la porte.

Ouvrir la porte. Si le distributeur de détergent d u lavage

2.

principal est encore fermé, ajouter l’article.
Refermer la porte, mais ne pas l’enclencher. Attendre 30

3.

secondes pour que l’air dans le lave-vaisselle se réchauffe.
Cela aide à réduire la quantité d’humidité s’échappant de la
grille d’aération lorsque le programme est remis en marche.

Pousser fermement sur la porte jusqu’à ce qu’elle

4.

s’enclenche. Le lave-vaisselle se remet alors
automatiquement en marche après une pause d’environ 5
secondes.

Sélect ion d’options

Vo us pouvez pers onnaliser vos pr ogrammes en appuyant sur une
option. Si vous changez d’idée, appuyez de nouveau sur l’option
pour discontinuer l’option. Choisir une option différente si désiré.

Vous pouvez changer une option en tout temps avant que
l’option choisie ne commence. Par exemple, vous pouvez
appuyer sur une option de séchage sans chaleur en tout temps
avant que le séchage commence.

Après un programme de lavage, le lave-vaisselle se souvient des
options utilisées et utilise les mêmes options au cours du
prochain pr ogr amm e de lavag e, à mo ins que vous cho isissiez de
nouvelles options ou que vous appuyiez sur Cancel/Drain.

Caractéristi que P OW ER SCO UR ™ (sur certains modèles)

Choisir cette option à haute température pour un nettoyage
amélioré de la vaisselle très sale. Le choix de cette option ajoute
chaleur, eau et durée au programme de lavage. Le chauffage de
l’eau améliore la qualité de lavage.

Le programme pour Pots-N-Pans (casseroles), avec la
caractéristique POWERSCOUR, est recommandé pour les
saletés cuites à la surface.

REMARQUE :

avec Pots-N-Pans (casser oles), Heavy (intense) et Normal (lavage
normal).

La caractéristique POWERSCOUR est une option

High T emp Wash (on some models)/lavage à haute
température (sur certains modèles)

Choisir cette option pour chauffer l’eau à 140°F (60°C) au cours
du lavage principal. Cette option ajout e de la chaleur et du temps
de lavage. Le chauffage de l’eau aide à améliorer les résultats de
lavage.

REMARQUE :

Heavy (intense) utilisent automatiquement cette option. High
Te mp Wash (lavage à haute température) est une option avec
Normal (lavage normal), Low Energy (faible énergie) , Low Energy/
China (faible énergie/porcelaine) et Crystal/China (cristal/
porcelaine).

Les programme Pots-N-Pans (casseroles) et

Air Dry/séchage à l’air

Choisir cette option pour sécher la vaisselle sans chaleur et pour
économiser l’énergie. La vaisselle prend plus de temps à sécher

et certaines taches peuvent survenir.

Pour le meilleur séchage, utiliser un agent de rinçage liquide.
Certains articles (tels que les plastiques) peuvent avoir besoin
d’être essuyés avec un linge.

REMARQUE :

dans le lave-vaisselle au cours de la portion "séchage" du
programme à moins que vous ne choisissiez le séchage à l’air.

Le lave-vaisselle chauffe automatiquement l’air

Delay Hours/lavage différé

Choisir cette option pour mettre en marche le lave-vaisselle plus
tard ou en dehors des heures de pointe. On peut ajouter des
articles à la char ge à to ut mo men t au co urs d u com pte à rebours
du lavage différé. Après l’addition d’articles, bien fermer la porte
jusqu’à son enclenchement. Le compte à rebours du délai ne
continuera pas si la porte n’est pas bien enclenchée.

32

Pour différer la mise en marche

1. Fermer la porte.

2. Appuyer sur DELA Y HOURS (lavage différé) 1 fois pour un

délai de 2 heures, 2 fois pour un délai de 4 heures ou 3 fois
pour un délai de 6 heures.

3. Choisir un programme de lavage et option.
Le chiffre s’allume au-dessus de Delay Hours (lavage différé). Le

lave-vaisselle commence le programme au bout du nombre
d’heures choisi. Si on n’appuie pas sur un programme dans
l’intervalle de 30 secondes, l’indicateur de lavage différé
s’éteindra.

REMARQUES :

Pour annuler le lavage différé et le programme, appuyer sur

■

CANCEL/DRAIN (annulation/vidange).

■ Pour annuler le lavage différé et commencer le programme,

appuyer sur DELAY HOURS (lavage différé) jusqu’à
l’illumination. Ensuite appuyer sur DELAY HOURS (lavage
différé) une fois de plus. Le programme de lavage différé
commence.

Controls Locked/commandes verrouillées

Utiliser le dispositif de verrouillage pour éviter que le lave­vaisselle ne soit mis en marche accidentellement. On peut
également l’utiliser pour éviter tout changement accidentel dans
le choix du programme ou des options pendant un programme.

Lorsque CONTROLS LOCKED (commandes verrouillées) est
allumé, tous les boutons sont inactifs. On peut verrouiller le lave­vaisselle pendant que le lave-vaisselle fonctionne.

Pour enclencher le dispositif de verrouillage

Appuyer sur la touche

pendant 5 secondes. L’indicateur CONTROLS LOCKED
(commandes verrouillées) s ’allume. Si on appuie sur une touche
pendant que le lave-vaisselle est verrouillé, le témoin lumineux
clignote 3 fois.

Pour déverrouiller les commandes du lave-vaisselle

Appuyer et t en ir la touche AIR DRY (séchage à l’air) pendant 5
secondes jusqu’à ce que le témoin lumineux s’éteigne.

REMARQUE : On peut ouvrir la porte du lave-vaisselle lorsque
les commandes sont verrouillées.

IMPORTANT :

■ Ne faire fonctionner le lave-vaisselle que lorsque vous êtes à

domicile.

■ Si votre domicile est équipé d’un adoucisseur d’eau, ne pas

mettre le lave-vaisselle en marche durant la régénération de
l’adoucisseur.

Indicateurs d’état d’avancement

du programme

On peut suivre la pr ogr essio n du programme du lave-vaisselle en
vérifiant les indicateurs d’état d’avancement du programme.
L’indicateur CLEAN (propre) s’allume lorsque le programme
sélectionné est terminé. Cet indicateur s’étein t lor s qu ’on ouvr e la
porte ou appuie sur Cancel/Drain.

Water Heating/chauffage de l’eau

L’indicateur WATER HEATING (chauffage de l’eau) s’allume, et le
programme effectue une pause, chaque fois que l’eau doit être
réchauffée pendant un programme. L’action de lavage ou de
rinçage se poursuit pendant que l’eau chauffe.

Système de séchage

Durant le séchage, vous pouvez voir de la vapeur s’échapper par
l’évent du coin gauche supérieur de la por te. Ceci est nor mal car
la chaleur sèche la vaisselle.

IMPORTANT : La vapeur est chaude. Ne pas toucher l’évent
durant le séchage.

Dispositif de prote ction

contre le débo rde men t

Le dispositif de protection contre le débordement (au coin avant
droit de la cuve du lave-vaisselle) empêche le lave-vaisselle de
déborder. Il faut qu’il soit en place pour que le lave-vaisselle
fonctionne.

S’assurer qu’il n’y a pas en dessous des objets qui puissent
empêcher le dispositif de monter ou de descendre.

33

LAVAGE D’ARTICLES

SPÉCIAUX

En cas de doute au sujet du lavage d’un article particulier,
consulter le fabricant pour déterminer s’il est lavable au lave­vaisselle.

Matériau Lavable au lave-vaisselle?/

Aluminium Oui

Aluminium
jetable

Bouteilles et
cannettes

Commentaires

L’eau chaude et les détergents peuvent
affecter la finition de l’aluminium anodisé.

Non

Ne pas laver les plats d’aluminium
jetables au lave-vaisselle. Ils risquent de
se déplacer durant le lavage et de
transférer des marques noires à la
vaisselle et à d’autres articles.

Non

Laver manuellement les bouteilles et
cannettes. Les étiqu ettes fixées collées
peuvent se détacher dans le lave­vaisselle et obstruer les orifices des bras
d’aspersion ou la pompe, et réduire la
performance de lavage.

Matériau Lavable au lave-vaisselle?/

Plastiques
jetables

Plastiques Oui

Acier inoxydable Oui

Argent s terling
ou plaqué

Commentaires
Non

Ce matériau ne peut résister aux ef fets de
l’eau chaude et des détergents.

Consulter toujours les recommandations
du fabricant ava nt le lavage. La résistance
des articles de plastique à l’eau chaude et
aux détergents est variable. Charger les
articles de plastique seulement dans le
panier supérieur.

Si le lavage n’est pas effectué
immédiatement, exécuter un programme
de rinçage rapide. Le contact prolongé
avec des résidus alimentaires contenant
sel, vinaigre, produits laitiers ou jus de
fruit peut endommager la finition.

Oui

Si le lavage n’est pas effectué
immédiatement, exécuter un programme
de rinçage rapide. Le contact prolongé
avec des résidus alimentaires contenant
sel, acide ou sulfide (oeufs, mayonnaise
et fruits de mer) peut endommager la
finition.

Fonte Non

La patine sera éliminée et la fonte
rouillera.

Porcelaine/grès Oui

Consulter toujours les recommandations
du fabricant avant le lavage. La
décoration des articles antiques, peints à
la main ou l’émaillage peut se détériorer.
Les dorures peuvent se diss iper ou
changer de couleur.

Cristal Oui

Vérifier les reco mmandat ions du fabri cant
avant le lavage. Après plusieurs lavages,
la solution de détergent peut attaquer
certains types de cristal au plomb.

Or Non

Les couverts dorés subiront un
changement de couleur.

Verre Oui

Le verre opaque jaunit après de
nombreux lavages au lave-vaisselle.

Coutellerie à
manche creux

Non

Les manches de certains couteaux sont
fixés à la lame au moyen d’un adhésif qui
peut se dégager lors du lavage au lave­vaisselle.

Fer blanc Non

Possibilité de rouille.

Ustensiles de
bois

Non

Laver manuellement. Consulter toujours
les recommandations du fabricant avant
le lavage. Le bois non traité peut se
déformer, se fissurer ou perdre sa finition.

Étain, laiton,
bronze

34

Non

L’eau chaude et les détergents peuvent
modifier la couleur et la finition.

ENTRETIEN DU

LAVE-VAISSELLE

Nettoyage du lave-vaisselle

Nettoyage de l’extérieur

Dans la plupart des cas, il suffit d’utiliser un linge doux, humide
ou une éponge et un détergent doux pour nettoyer les surfaces
extérieures du lave-vaisselle et préserver son aspect de
produit neuf.

Nettoyage de l’intérieur

Les composés minéraux présents dans l’eau dure peuvent
provoquer l’accumulation d’un film blanchâtre sur les surfaces
intérieures, particulièrement juste au-dessous de la porte.

nettoyer les surfaces internes du lave-vaisselle avant

Ne pas

qu’elles aient refroidi. Porter des gants de caoutchouc.
utiliser un produit de nettoyage autre que le détergent pour lave­vaisselle, ce premier pourrait provoquer un moussage excessif.

Nettoyage des surfaces internes

Faire une pâte avec un détergent pour lave-vaisselle en poudre
sur une éponge humide et nettoyer.

OU

Utiliser un détergent liquide pour lave-vaisselle automatique, et
nettoyer avec une éponge humide.

OU

Voir la méth ode de ri nçage au vinaigre à la section “Taches et
films sur la vaisselle” à “Dépannage.”

REMARQUE :

détergent après avoir nettoyé l’intérieur.

Effectuer un programme de lavage normal avec

Ne pas

Dispositif anti-refoulement

Vér if i er l e di s pos i t i f an ti - refou le m en t lorsq ue v ot re la v e­vaisselle ne se vidange pas bien.

Certains codes de plomberie provinciaux ou locaux exigent
l’installation d’un dispositif anti-refoulement entre un lave­vaisselle encastré et le système de canalisation du domicile. En
cas d’obstruction d’une canalisation, le dispositif anti­refoulement protège votre lave-vaisselle contre le refoulement
de l’eau.

Le dispositif anti-refoulement se trouve habituellement sur le
dessus de l’évier ou du comptoir près du lave-vaisselle. Pour
commander un dispositif anti-refoulement, contacter votre
concessionnaire local, ou aux É.-U., téléphoner au Centre
d’interaction des clients et demander le numéro de pièce

300096.

REMARQUE :

plomberie externe qui ne fait pas partie de votre lave-vaisselle. La
garantie fournie avec vot r e la ve-vais selle ne cou vr e p as les coûts
de service directement associés au nettoyage ou à la réparation
d’un dispositif anti-refoulement externe.

Le dispositif anti-refoulement est un article de

Nettoyage du dispositif anti-refoulement

Nettoyer le dispositif anti-refoulement périodiquement pour
assurer la vidange adéquate de votre lave-vaisselle. Suivre les
instructions de nettoyage fournies par le fabricant. Pour la
plupart des types, il suffit de soulever le couvercle chromé, de
dévisser le capuchon de plastique, puis de vérifier s’il y a une
accumulation de saleté. Nettoyer au besoin.

Remisage du lave-vaisselle

Remisage pour l’été

Protéger le lave-vaisselle au cours des mois d’été en fermant
l’approvisionnement d’eau et d éconnecter le lave-vaisselle de
l’alimentation électrique.

Hivérisation du lave-vaisselle

Protéger le lave-vaisselle et l’habitati on contre les dom mages par
l’eau, attribuables au gel des conduits d’eau. Si le lave-vaisselle
est laissé dans une résidence saisonnière ou risque d’être
exposé à des températures près du degré de congélation, faites
hivériser le lave-vaisselle par un technicien de service agréé.

35

DÉPANNAGE

Essayer d’abord les solutions suggérées ici; elles
pourraient vous éviter le coût d’une visite de service...

Le lave-vaisselle ne fonctionne pas correctement

■

Le lave-vaisselle ne fonctionne pas ou s’arrête au cours
d’un programme

La porte est-elle bien fermée et enclenchée?
A-t-on sélectionné le bon programme? Consulter le “Tableau

de sélection des programmes.”
Le lave-vaisselle est-il alimenté par le courant électrique? Un

fusible est-il grillé ou un disjoncteur s’est-il ouvert?
Le moteur s’est-il arrêté par suite d’une surcharge? Le

moteur se réactive automatiquement après quelques
minutes. S’il ne se remet pas en marc he, cont acter le service
de dépannage.

Le robine t d’arrêt (le cas échéant) est-il ouvert?

■

Le lave-vaisselle ne se remplit pas

Le dispositif de protection contre débordement peut-il
monter et descendre librement? Appuyer pour le libérer.

■

Résidus d’eau dans le lave-vaisselle

Le programme est-il achevé?

■

Résidus de détergent dans la section avec couvercle du
distributeur

Le programme est-il terminé?
Le détergent est-il libre d’agglomérations? Remplacer le

détergent au besoin.
Le panier inférieur est-il installé correctement a vec les but oirs

à l’avant? Voir la section “Pièces et caractéristiques.”
Réinstaller le panier au besoin.

■

Appariti on d’un résidu blanc à l’avant du panneau d’accès

A-t-on utilisé une quantité excessive de détergent? Voir la
section “Distributeur de détergent.”

La marque de détergent utilisée produit-elle trop de mousse?
Essayer une marque de détergent différente pour réduire le
moussage et éliminer l’accumulation.

■

Odeur dans le lave-vaisselle

La vaisselle est-elle lavée tous les 2 ou 3 jours? Exécuter un
programme de rinçage une ou deux fois par jour jusqu’à ce
qu’une charge complète soit accumulée.

Une odeur de plastique neuf est-elle apparente dans le lave­vaisselle? Exécuter un rinçage avec du vinaigre selon la
description dans “Taches et films sur la vaisselle” plus loin
dans ce guide de dépannage.

■

Condensation sur le comptoir de la cuisine (modèles
encastrés)

Le lave-vaisselle est-il aligné avec le dessus du comptoir?
L’humidité sortant de l’évent de la console du lave-vaisselle
peut se former sur le comptoir. Voir les instructions
d’installation pour plus de renseignements.

Vaisselle pas complètement nettoyée

■

Résidus de produits alimentaires sur la vaisselle

La vaisselle est-elle chargée correctement? Voir la section
“Chargement du lave-vaisselle.”

La température de l’eau est-elle trop basse? Au besoin,
augmenter la température de réglage du chauffe-eau pour
que l’eau chaude soit introduite dans le lave-vaisselle à 120°F
(49°C). Voir la section “Conseils d’efficacité pour le lave­vaisselle.”

A-t-on utilisé la bonne quantité de détergent frais? Utiliser
seulement les détergents recommandés pour lave-vaisselle.
Voir la section “Distributeur de détergent.” Ne jamais
employer moins d’une cuillerée à soupe (15 g) par charge.
Pour qu’il soit efficace, il faut que le détergent soit frais.
Remiser le détergent dans un endroit frais et sec. Une
vaisselle très sale et/ou une eau dure nécessitent
généralement un supplément de détergent.

Y a-t-il des grumeaux de détergent dans le distributeur?
Utiliser uniquement un détergent frais. Ne pas laisser le
détergent pendant plusieurs heures dans un distributeur
humide. Nettoyer le distributeur lorsqu’il s’y trouve des
grumeaux de détergent.

La pompe ou le bras d’aspersion est-il obstrué par des
étiquettes de bouteilles et de canettes? Enlever les étiquettes
avant de laver les bouteilles et les canettes ou les laver à la
main.

La pression d’eau du domicile est-elle suffisamment élevée
pour un remplissage convenable du lave-vaisselle? La
pression d’eau du domicile devrait êtr e de 20 à 120 lb/p2
(138 à 828 kPa). Si la pression est insuffisante, il peut être
nécessaire d’installer une pompe de surpression.

Une accumulation de mousse ralentit-elle le bras
d’aspersion? Ne jamais utiliser de savon ou de détergent à
lessive. Utiliser uniquement les détergents recommandés
pour lave-vaisselle.

■

Le lave-vaisselle ne se ferme pas

Le panier in férieur e st-il dans le m auvais sens? Les buto irs du
panier doivent être orientés vers la porte du lave-vaisselle.

Présence de taches sur la vaisselle

■

Taches et films sur la vaisselle

L’eau est-elle dure ou contient-elle une concentration élevée
de minéraux? Le conditionnement de l’eau de rinçage final
avec un agent de rinçage liquide favorise l’élimination des
taches et films. Veiller à ce que le distri buteur s oit toujours
rempli d’un agent de rinçage.

La température de l’eau est-elle trop basse? Au besoin,
augmenter la température de réglage du chauffe-eau pour
que l’eau chaude soit introduite dans le lave-vaisselle à 120°F
(49°C). Voir la section “Conseils d’efficacité pour le lave­vaisselle.”

A-t-on utilisé la bonne quantité de détergent frais? Utiliser
seulement les détergents recommandés pour lave-vaisselle.
Voir la section “Distributeur de détergent”. Ne jamais
employer moins d’une cuillerée à soupe
(15 g) par charge. Pour qu’il soit efficace, il faut que le
détergent soit f rais. Remiser le déte rg ent dan s un end roit fr ais
et sec. Une vaisselle très sale et/ou un e eau d ur e n écessitent
généralement un supplément de détergent.

36

La pression d’eau du domicile est-elle suffisamment élevée
pour un remplissage convenable du lave-vaisselle? La
pression d’eau du domicile devrait être de 20 à 120 lb/p2
(138 à 828 kPa). Si la pression est insuffisante, il peut être
nécessaire d’installer une pompe de surpression.

REMARQUE : Pour éliminer les taches et films sur la
vaisselle, essayer un rinçage avec de l’eau vinaigrée. Cette
méthode ne devrait être utilisée qu’occasionnellement. Le
vinaigre est un acide et son utilisation trop fréquente pourrait
endommager le lave-vaisselle.

1. Laver et rincer la vaisselle. Utiliser le séchage à l’air ou
une option de séchage économique. Enlever tous les
couverts ou articles métalliques.

2. Ajouter 2 tasses (473 ml) de vinaigr e blanc dans une tasse
à mesurer lavable au lave-vaisselle dans le panier
inférieur.

3. Faire exécuter au lave-vaisselle un programme de lavage
complet et un séchage à l’air ou une option de séchage
économique. Ne pas utiliser de détergent. Le vinaigre se
mélangera à l’eau de lavage.

Film de silice ou attaque (le film de silice est un dépôt

■

blanc irisé); l’attaque produit l’apparence d’un film
translucide)

Il y a parfois une réaction chimique de l’eau avec certains
types de verres. Ceci est habituellement imputable à
certaines combinaisons d’eau douce ou adoucie, solution de
lavage alcaline, rinçage insuffisant, chargement excessif du
lave-vaisselle, et la chaleur de séchage. Il peut être
nécessaire de laver manuellement ces articles pour éliminer
complètement le problème.

Pour ralentir ce processus, utiliser la quantité minimale de
détergent, mais pas moins d’une cuillerée à soupe (15 g) par
charge. Utiliser un agent de rinçage liquide, et ne pas trop
charger le lave-vaisselle pour permettre un rinçage à fond. Il
n’est pas possible d’éliminer le film de silice ou l’effet de
l’attaque chimique qui demeurent en permanence. Ne pas
utiliser un séchage avec chaleur.

■ Taches blanches sur les ustensiles de cuisson à

revêtement anti-adhésif

Le déterg ent du lave-vaisselle a-t-il éliminé la patine? Générer
une nouvelle patine après le lavage au lave-vaisselle.

Taches m arr on sur la vai ssell e et les su rf ace s int ernes du

■

lave-vaisselle

L’eau comporte-t-elle u ne co ncen trat ion d e fer élevée? Laver
de nouveau la vaisselle après avoir versé 1 à 3 cuillerées (5 á
15 mL) à thé de cristaux d’acide citrique dans la section
fermée du distributeur de détergent. Ne pas utiliser de
détergent. E xécut er en sui te u n pr o gra mme de lavage Normal
avec détergent. Si ce traitement est nécessaire plus
fréquemment qu’à intervalles de deux mois, on recommande
l’installation d’un dispositif d’élimination du fer .

Marques noires ou grises sur la vaisselle

■

Des articles d’aluminium frottent-ils contre la vaisselle durant
le lavage? Les art icles d ’aluminium jetables pe uvent se briser
dans le lave-vaisselle et causer des marques. Laver ces
articles à la main. Pour éliminer les marques d’aluminium,
employer un produit de nettoyage moyennement abrasif.

■ Taches orange sur les articles de plastique ou les

surfaces internes du lave-vaisselle

Place-t-on dans le lave-vaisselle de la vaisselle sur laquelle il
y a une quantité considérable de résidus alimentaires à base
de tomates? Les taches peuvent se dissiper graduellement à
la longue. L’utilisation fréquente du séchage avec chauffage
peut ralentir le processus de dissipation des taches. Les
taches n’affec tent pas la per for man ce du lave-vaisselle. P ou r
réduire le risque de formation de taches, utiliser
régulièremen t un pr o gram me de rinçage et un séchage à l’air
ou une option de séchage économique.

Vaisselle pas complètement sèche

■ La vaisselle n’est pas sèche

Le lave-vaisselle a-t-il été chargé de manière à permettre un
drainage adéquat de l’eau? Ne pas charger excessivement.
Voir la section “Chargement du lave-vaisselle.” Utiliser un
agent de rinçage liquide pour accélérer le séchage.

Les articles de plastique sont-ils humides? Il est souvent
nécessaire de sécher les articles de plastique avec une
serviette.

Le distributeur d’agent de rinçage est-il vide? Voir la section
“Distributeur d’agent de rinçage.”

A-t-on utilisé un séchage à l’air ou une option de séchage
économique? Utiliser une option de séchage avec chauffage
pour une vaisselle plus sèche.

Vaisselle endommagée au cours d’un programme

Écaillage de la vaisselle

■

A-t-on chargé le lave-vaisselle correctement? Charger la
vaisselle et les verres de telle manière qu’ils soient stables et
qu’ils ne s’entrechoquent pas lors du lavage. Minimiser
l’écaillage en déplaçant lentement les paniers.

REMARQUE : Les antiquités, le cristal très mince et certains
types de faïence et de verre peuven t être tr op délica ts pour le
lavage automatique. Laver à la main.

37

MODULE DU FILTRE

Les pièces du système de lavage couvertes par votre garantie
sont indiquées ci-dessous.

1.

2.

3.

4.

5.

6.

7.

8.

9.

1. Arrosage supérior

2. Tube d’alimentation en eau

3. Bras d’arrosage supérieur

4. Crou

5. Coussinet

6. Bras d’arrosage inférieur

7. Joint d’étanchéité

8. Module du filtre et moteur

9. Isolant accordé

Aux États-Unis

Téléphoner sans frais au Centre d’interaction des clients
Whirlpool au :

Nos consultants fournissent l’assistance pour :

Caractéristiques et spécifications de notre gamme complète

■

d’appareils ménagers.
Renseignements d’installation.

■

Procédés d’utilisation et d’entretien.

■

■ Vente d’accessoires et de pièces de rechange.

Assistance spécialisée au client (langue espagnole,

■

malentendants, malvoyants, etc.).

■ Les références au x concessionnair es, com pagnies de ser vice

de réparation et distributeurs de pièces de rechange locaux.
Les techniciens de service désignés par Whirlpool sont
formés pour remplir la garantie des produits et fournir un
service après garantie partout aux États-Unis.

Pour localiser la compagnie de service désignée par
Whirlpool dans votre région, vous pouvez consulter les Pages
jaunes de votre annuaire téléphonique.

1-800-253-1301

Pour pl us d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez nous
écrire en soumettant toute question ou problème à :

Whirlpool Brand Home Appliances
Customer Interaction Center
c/o Correspondence Dept.
MD 8020
553 Benson Road
Benton Harbor, MI 49022-2400

Dans votre correspondance, veuillez indiquer un numéro de
téléphone où l’on peut vous joindre dans la journée.

.

ASSISTANCE OU SERVIC E

Avant de deman der une assist ance ou un ser vice, veuillez vérifier
la section “Dépannage.” Cette vérification peut vous faire
économiser le coût d’une visite de réparation. Si vous avez
encore besoin d’aide, suivre les instructions ci-dessous.

Lors d’un appel, veuillez connaîtr e la date d’ach at et les numéros
au complet de modèle et de série de votre appareil. Ces
renseignements nous aideront à mieux répondre à votre
demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange,
nous vous recommandons d’utiliser seulement des pièces
autorisées de l’usine. Ces pièces de rechange conviendr ont bien
et fonctionneront bien parce qu’elles sont fabriquées selon les
mêmes spécifications précises utilisées pour construire chaque
nouvel appareil WHIRLPOOL®. Pour localiser des pièces de
rechange dans votre région, téléphoner à notre Centre
d’interaction des clients ou au Centre de service désigné le plus
proche.

Aux États-Unis, téléphon er au Cen tre d’interaction avec les
clients en composant le
service désigné le plus proche.

Au Canada, composer le
service désigné le plus proche.

1-800-253-1301

1-800-807-6777

, ou votre centre de

, ou votre centre de

Au Canada

Téléphoner sans frais au service des relations avec les
consommateurs d’Inglis Limitée au :

1-800-461-5681
Nos consultants fournissent l’assistance pour :

Caractéristiques et spécifications de notre gamme complète

■

d’appareils électroménagers.
Les références aux concessionnaires locaux.

■

Renseignements sur les garanties.

■

Pour service au Canada

Téléphoner sans frais au
service désignés par Inglis Limitée sont formés pour remplir la
garantie des produits et fournir un service après garantie partout
au Canada.

Pour pl us d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez nous
écrire en soumettant toute question ou problème au :

Centre des Relations avec la clientèle
Inglis Limitée
1901 Minnesota Court
Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numéro de
téléphone où l’on peut vous joindre pendant la journée.

de 8 h 30 à 18 h (HNE)

1-800-807-6777

. Les techniciens de

38

GARANTIE DU LAVE-V A ISSELLE WHIRLPOOL®

GARANTIE COMPLÈTE DE UN AN

Pendant un an, à compter de la date d’achat, lorsque le lave-vaisselle est utilisé et entretenu conformément aux instructi ons fournies
avec le produit, Whirlpool Corporation paiera pour les pièces de rechange FSP® et la main-d’oeuvre pour la correction des vices de
matériaux ou de fabrication. Les réparations doivent être effectuées par un établissement de service désigné par Whirlpool.

GARANTIE LIMITÉE DE DEUX ANS

Pendant deux ans, à compter de la date d’achat, lorsque le lave-vaisselle est utilisé et entretenu conformément aux instructions
fournies avec le produit, Whirlpool Corporation paiera pour les pièces de rechange FSP pour toute pièce du module du filtre POWER
CLEAN ™ du système de lavage (voir “Module du filtre”), en cas de vices de matériau ou de fabrication.

GARANTIE LIMITÉE DE CINQ ANS

Pendant cinq ans, à compter de la date d’achat, lorsque ce lave-vaisselle est utilisé et entretenu conformément aux instructions
fournies ou jointes au produit, Whirlpool Corporation payera pour les pièces de rechange FSP pour les composants suivants si des
vices de matériaux ou de fabricat ion existent : le système de contrôle électr onique, les panie rs à vaisselle supérieur et inférieur (p our les
modèles avec paniers enduits de nylon).

GARANTIE COMPLÈTE DE VINGT ANS

Pour une période de vingt ans à compter de la date d’achat, lorsque le lave-vaisselle est utilisé et entretenu conformément aux
instructions fournies avec le produit, Whirlpool Corporation paiera pour les pièces de rechange FSP et la main-d’oeuvre pour la cuve
DURAPERM™ ou la porte intérie ure si cette cuve ou po rte intérie ur e compo rte une fu ite d’eau att ribuabl e à des vices de matériaux ou de
fabrication. Les réparations doivent être effectuées par un établissement de service désigné par Whirlpool.

Whirlpool Corporation ne paiera pas pour :

Les visites d’un dépanneur pour rectifier l’installation du lave-vaisselle, donner des instructions concernant l’utilisation du lave-

1.

vaisselle, remplacer les fusibles ou rectifier l’installation électrique ou de plomberie du domicile.
Les réparations lorsque le lave-vaisselle est utilisé à des fins autres que normales dans un domicile unifamilial.

2.

Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

3.

fautive, installation non conforme aux codes locaux d’électricité et de plomberie,

Whirlpool Corporation

Tous les frais de main-d’oeuvre pendant la période des garanties limitées.

4.

Les pièces de rechange ou les frais de main-d’oeuvre pour les appareils utilisés hors des États-Unis et du Canada.

5.

La prise en charge et la livraison de l’appare il chez l’utilisateur. Ce produit est conçu pour être réparé à domicile.

6.

Les réparations de pièces ou systèmes imputables à des modifications non autorisées effectuées sur l’appareil.

7.

Au Canada, les frais de voyage ou de transport pour les clients qui habitent dans des régions éloignées.

8.

.

ou l’utilisation d’un produit non approuvé par

WHIRLPOOL CORPORATION ET INGLIS LIMITÉE
N’ASSUMENT AUCUNE RESPONSABILITÉ POUR LES
DOMMAGES FORTUITS OU INDIRECTS.

Certains États ou provinces ne permettent pas l’exclusion ou la
limitation des dommages fortuits ou indirects; aussi, cette
exclusion ou limitation peut ne pas vous être applicable. Cette
garantie vous confère des droits juridiques spécifiques et vous
pouvez également jouir d’autres droits qui peuvent varier d’un
État ou d’une province à l’autre.

Conserver ce manuel et la facture d’achat ensemble en lieu
sûr pour consult ation ultérieure. Pour le service sous
garantie, vous devez présenter un document prou vant la da te
d’achat ou d’installation.

Inscrivez les renseignements suivants à propos de votre lave­vaisselle pour mieux obtenir assistance ou service en cas de
besoin. Vous devez connaître le numéro de modèle et le numéro
de série complets. Cette information est indiquée sur la plaque
signalétique dont l’emplacement sur votre appareil est indiqué à
la section “Pièces et caractéristiques.”

À l’extérieur du Canada et des 50 Éta ts des États-Unis, cette
garantie ne s’applique pas. Contacter votre marchand
Whirlpool autorisé pour déterminer si une autre garantie
s’applique.

Si vous avez besoin de service, consulter d’abord la section
“Dépannage.” On peut trouver de l’aide supplémentaire à la

section “Assistance ou Service,” ou en téléphonant à notre
Centre d’interaction des clients au
où aux É.-U. ou en écrivant à : Whirlpool Corporation, Customer
Interaction Center, c/o Correspondence Dept., MD 8020, 553
Benson Road, Benton Harbor, MI 49022-2400. Au Canada,
téléphoner à Inglis Limitée au

Nom du marchand ______________________________________________
Adresse ________________________________________________________
Numéro de téléphone ___________________________________________
Numéro de modèle______________________________________________
Numéro de série ________________________________________________
Date d’achat____________________________________________________

1-800-253-1301

1-800-807-6777

, de n’importe

.

04/00

39

8051569

© 2000 Whirlpool Corporation. 4/00
All rights reserved. ® Register ed Trademark/TM T radema rk o f Whirl poo l, U.S.A. In gli s Limit ed li cens ee in C anada Printed in U.S.A
Tous droits réservés ® Marqu e dépos ée/TM marque de commerce de Wh irlpool, U. S.A. Emploi Licencie par Ingl is Limitée au Canada I mprimé aux É.-U.
