Whirlpool 901 087 32 INSTALLATION [it]

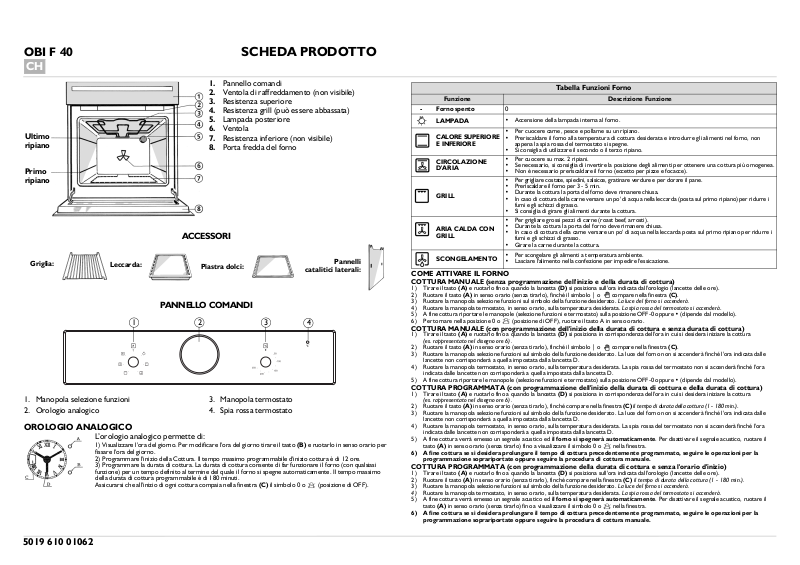

OBI F 40 SCHEDA PRODOTTO
CH
Ultimo
ripiano
Primo
ripiano
Griglia:
Leccarda:
1. Manopola selezione funzioni
2. Orologio analogico
OROLOGIO ANALOGICO
L’orologio analogico permette di:
1) Visualizzare l'ora del giorno. Per modificare l'ora del giorno tirare il tasto (B) e ruotarlo in senso orario per
fissare l'ora del giorno.
2) Programmare l'inizio della Cottura. Il tempo massimo programmabile d'inizio cottura è di 12 ore.
3) Programmare la durata di cottura. La durata di cottura consente di far funzionare il forno (con qualsiasi
funzione) per un tempo definito al termine del quale il forno si spegne automaticamente. Il tempo massimo
della durata di cottura programmabile è di 180 minuti.
Assicurarsi che all'inizio di ogni cottura compaia nella finestra (C) il simbolo 0 o (posizione di OFF).
1. Pannello comandi
2. Ventola di raffreddamento (non visibile)
3. Resistenza superiore
4. Resistenza grill (può essere abbassata)
5. Lampada posteriore
6. Ventola
7. Resistenza inferiore (non visibile)
8. Porta fredda del forno
ACCESSORI
Piastra dolci:
catalitici laterali:
PANNELLO COMANDI
1
2
3
3. Manopola termostato
4. Spia rossa termostato
4
Pannelli
COME ATTIVARE IL FORNO
COTTURA MANUALE (senza programmazione dell'inizio e della durata di cottura)
1) Tirare il tasto (A) e ruotarlo fino a quando la lancetta (D) si posiziona sull'ora indicata dall'orologio (lancette delle ore).
2) Ruotare il tasto (A) in senso orario (senza tirarlo), finché il simbolo | o compare nella finestra (C).
3) Ruotare la manopola selezione funzioni sul simbolo della funzione desiderato. La luce del forno si accenderà.
4) Ruotare la manopola termostato, in senso orario, sulla temperatura desiderata. La spia rossa del termostato si accenderà.
5) A fine cottura riportare le manopole (selezione funzioni e termostato) sulla posizione OFF-0 oppure • (dipende dal modello).
6) Per tornare nella posizione 0 o (posizione di OFF), ruotare il tasto A in senso orario.
COTTURA MANUALE (con programmazione dell'inizio della durata di cottura e senza durata di cottura)
1) Tirare il tasto (A) e ruotarlo fino a quando la lancetta (D) si posiziona in corrispondenza dell'ora in cui si desidera iniziare la cottura
2) Ruotare il tasto (A) in senso orario (senza tirarlo), finché il simbolo | o compare nella finestra (C).
3) Ruotare la manopola selezione funzioni sul simbolo della funzione desiderato. La luce del forno non si accenderà finché l'ora indicata dalle
4) Ruotare la manopola termostato, in senso orario, sulla temperatura desiderata. La spia rossa del termostato non si accenderà finché l'ora
5) A fine cottura riportare le manopole (selezione funzioni e termostato) sulla posizione OFF-0 oppure • (dipende dal modello).
COTTURA PROGRAMMATA (con programmazione dell'inizio della durata di cottura e della durata di cottura)
1) Tirare il tasto (A) e ruotarlo fino a quando la lancetta (D) si posiziona in corrispondenza dell'ora in cui si desidera iniziare la cottura
2) Ruotare il tasto (A) in senso orario (senza tirarlo), finché compare nella finestra (C) il tempo di durata della cottura (1 - 180 min.).
3) Ruotare la manopola selezione funzioni sul simbolo della funzione desiderato. La luce del forno non si accenderà finché l'ora indicata dalle
4) Ruotare la manopola termostato, in senso orario, sulla temperatura desiderata. La spia rossa del termostato non si accenderà finché l'ora
5) A fine cottura verrà emesso un segnale acustico ed il forno si spegnerà automaticamente. Per disattivare il segnale acustico, ruotare il
6) A fine cottura se si desidera prolungare il tempo di cottura precedentemente programmato, seguire le operazioni per la
COTTURA PROGRAMMATA (con programmazione della durata di cottura e senza l'orario d'inizio)
1) Tirare il tasto (A) e ruotarlo fino a quando la lancetta (D) si posiziona sull'ora indicata dall'orologio (lancette delle ore).
2) Ruotare il tasto (A) in senso orario (senza tirarlo), finché compare nella finestra (C) il tempo di durata della cottura (1 - 180 min.).
3) Ruotare la manopola selezione funzioni sul simbolo della funzione desiderato. La luce del forno si accenderà.
4) Ruotare la manopola termostato, in senso orario, sulla temperatura desiderata. La spia rossa del termostato si accenderà.
5) A fine cottura verrà emesso un segnale acustico ed il forno si spegnerà automaticamente. Per disattivare il segnale acustico, ruotare il
6) A fine cottura se si desidera prolungare il tempo di cottura precedentemente programmato, seguire le operazioni per la
Funzione Descrizione Funzione
-Forno spento 0
LAMPADA
CALORE SUPERIORE
E INFERIORE
CIRCOLAZIONE
D'ARIA
GRILL
ARIA CALDA CON
GRILL
SCONGELAMENTO
(es. rappresentato nel disegno ore 6).
lancette non corrisponderà a quella impostata dalla lancetta D.
indicata dalle lancette non corrisponderà a quella impostata dalla lancetta D.
(es. rappresentato nel disegno ore 6).
lancette non corrisponderà a quella impostata dalla lancetta D.
indicata dalle lancette non corrisponderà a quella impostata dalla lancetta D.
tasto (A) in senso orario (senza tirarlo) fino a visualizzare il simbolo 0 o nella finestra.
programmazione soprariportate oppure seguire la procedura di cottura manuale.
tasto (A) in senso orario (senza tirarlo) fino a visualizzare il simbolo 0 o nella finestra.
programmazione soprariportate oppure seguire la procedura di cottura manuale.
• Accensione della lampada interna al forno.
• Per cuocere carne, pesce e pollame su un ripiano.
• Preriscaldare il forno alla temperatura di cottura desiderata e introdurre gli alimenti nel forno, non
appena la spia rossa del termostato si spegne.
• Si consiglia di utilizzare il secondo o il terzo ripiano.
• Per cuocere su max. 2 ripiani.
• Se necessario, si consiglia di invertire la posizione degli alimenti per ottenere una cottura più omogenea.
• Non è necessario preriscaldare il forno (eccetto per pizze e focacce).
• Per grigliare costate, spiedini, salsicce, gratinare verdure e per dorare il pane.
• Preriscaldare il forno per 3 - 5 min.
• Durante la cottura la porta del forno deve rimanere chiusa.
• In caso di cottura della carne versare un po' di acqua nella leccarda (posta sul primo ripiano) per ridurre i
fumi e gli schizzi di grasso.
• Si consiglia di girare gli alimenti durante la cottura.
• Per grigliare grossi pezzi di carne (roast beef, arrosti).
• Durante la cottura la porta del forno deve rimanere chiusa.
• In caso di cottura della carne versare un po' di acqua nella leccarda posta sul primo ripiano per ridurre i
fumi e gli schizzi di grasso.
• Girare la carne durante la cottura.
• Per scongelare gli alimenti a temperatura ambiente.
• Lasciare l'alimento nella confezione per impedire l'essicazione.
Tabella Funzioni Forno
5019 610 01062
TABELLE DI COTTURA
ALIMENTI Funzione Preriscaldamento
CARNE
Agnello, capretto, montone
Vitello, manzo, maiale
Poll o,
coniglio,
anatra
Tacchino
(3-5 kg)
Oca
(2 kg)
PESCE (1 kg)
Orata, branzino, tonno, salmone,
Peperoni, pomodori patate arrosto
DOLCI, PASTICCERIA ECC.
Torte salate, torte ripiene alla frutta, es.
Lasagne, gratin di patate, cannelloni,
merluzzo
PESCE
(<1 kg - tranci)
Pesce spada, tonno
VERDURE
Torte a lievitazione
Torte ripiene
al formaggio
Crostata
Strudel, crèpes
Biscotti, ciambelle, frollini
Bignè, rotolo dolce
ananas, pesche
timballi di pasta
Pane
Pizza
Vol-au-vent
Soufflé
Ripiano
dal basso
X 2 200 90 - 110
- 2 200 100 - 110
X 2 200 90 - 110
- 2 200 90 - 110
X 2 200 70 - 80
- 2 200 70 - 80
X 2 210 160 - 180
- 2 200 170 - 180
X 2 210 100 - 130
- 2 200 100 - 130
X 2 200 60 - 80
- 2 190 60 - 80
X 2 190 50 - 60
- 2 190 50 - 60
X 2
- 2
X 2
X 2
X 2
- 2
X 2
- 2
X 2
- 2
X 2
- 2
X 2
- 2
X 2
- 2
X 2
X 2
X 2
X 2
X 2
X 2
X 2
X 2
X 2
X 2
Temperatura
(°C)
190
190
180 40 - 50
180 40 - 50
190 60 - 90
180 60 - 90
190 40 - 50
180 40 - 50
200 50 - 60
190 50 - 60
180 20 - 30
180 30 - 40
180 35 - 45
180 35 - 45
200 50 - 60
190 45 - 55
200 40 - 50
190 40 - 50
210 30 - 40
210 30 - 40
225 15 - 20
210 20 - 30
210 20 - 30
200 30 - 40
200 40 - 50
190 50 - 60
Te m po d i c o t tu ra
min
50 - 60
50 - 60
TABELLA DI COTTURA GRILL
ALIMENTI Funzione Preriscaldamento
To a s t X 3-4 200-225 10 - 15
Costate X 3-4 200-225 30 - 40
Cotolette X 3-4 200-225 30 - 40
Salsicce X 3 200-225 30 - 40
Braciole X 3 200-225 30 - 40
Pesce (tranci) X 3 200-225 30 - 40
Cosce di pollo X 3 200-225 40 - 50
Spiedini X 3 200-225 40 - 50
Costine X 3 200-225 40 - 50
1/2 pollo X 3 200-225 40 - 50
1/2 pollo - 3 200-225 40 - 50
Pollo intero - 2-3 200-225 60 - 70
Arrosto,
maiale, manzo
Anatra - 1-2 200-225 60 - 80
Cosciotto d’agnello - 1-2 200-225 80 - 100
Roast beef - 2 200-225 60 - 70
Patate al forno - 2-3 200-225 40 - 50
Pesce, es. orata, trota - 3 190-200 40 - 50
Nota: I tempi e le temperature di cottura sono indicativi.
- 2-3 200-225 60 - 80
Ripiano
dal basso
Temperatura
(°C)
Tempo di cottura
min
