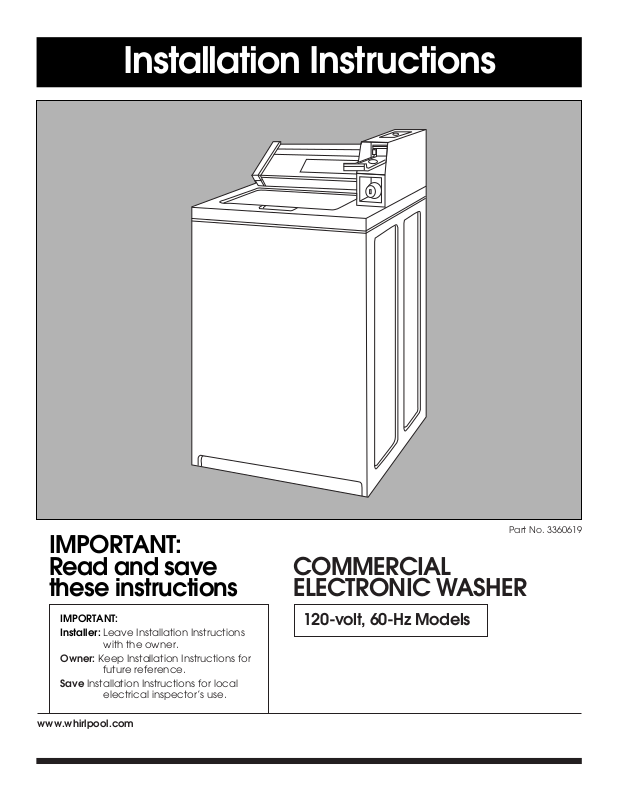

Installation Instructions

IMPORTANT:
Read and save
these instructions

IMPORTANT:
Installer: Leave Installation Instructions

with the owner.

Owner: Keep Installation Instructions for

future reference.

Save Installation Instructions for local

electrical inspector’s use.

COMMERCIAL
ELECTRONIC WASHER

120-volt, 60-Hz Models

Part No. 3360619

www.whirlpool.com

PAGE 2

Check location where washer will be
installed. Proper installation is your
responsibility. Make sure you have
everything necessary for correct
installation.

No. T20 Torx
screws

Hot and cold water faucets must be

within 1.2 meters (4 feet) of the back
of the washer and provide water
pressure 690 kPa (10-100 PSI). A
pressure reduction valve should be
used in the supply line where inlet
pressure entering the building
exceeds 690 kPa (100 PSI) to prevent
damage to the washer mixing valve.

Grounded
electrical outlet

is required. See
Electrical
requirements.

Single washer
installations require
30 cm (12 inch)
minimum risers to
provide an air
cushion and
prevent noise and
damage to valves.

Untape and
open washer
lid. Remove
packages
and hoses
from washer.

Water heater: Set to deliver
60°C to 70°C (140°F to 160°F)
water to the washer.

Standpipe drain system: Needs a 5 cm
(two-inch) minimum carry-away
capacity of 64.4 liters (17 gallons) per
minute. Top of standpipe must be at
least 86.4 cm (34 inches) high and no
higher than 183 cm (72 inches) from
bottom of washer.

Support: Floor must be sturdy enough
to support loaded washer weight of
143 Kg (315 pounds).

Level floor:

Maximum slope

under washer —

2.5 cm (1 inch).

On coin-operated washers, front
access to the pump area is available
by removing the two, No. T20 Torx
screws and then removing the front
panel.

Important: Observe all governing
codes and ordinances.

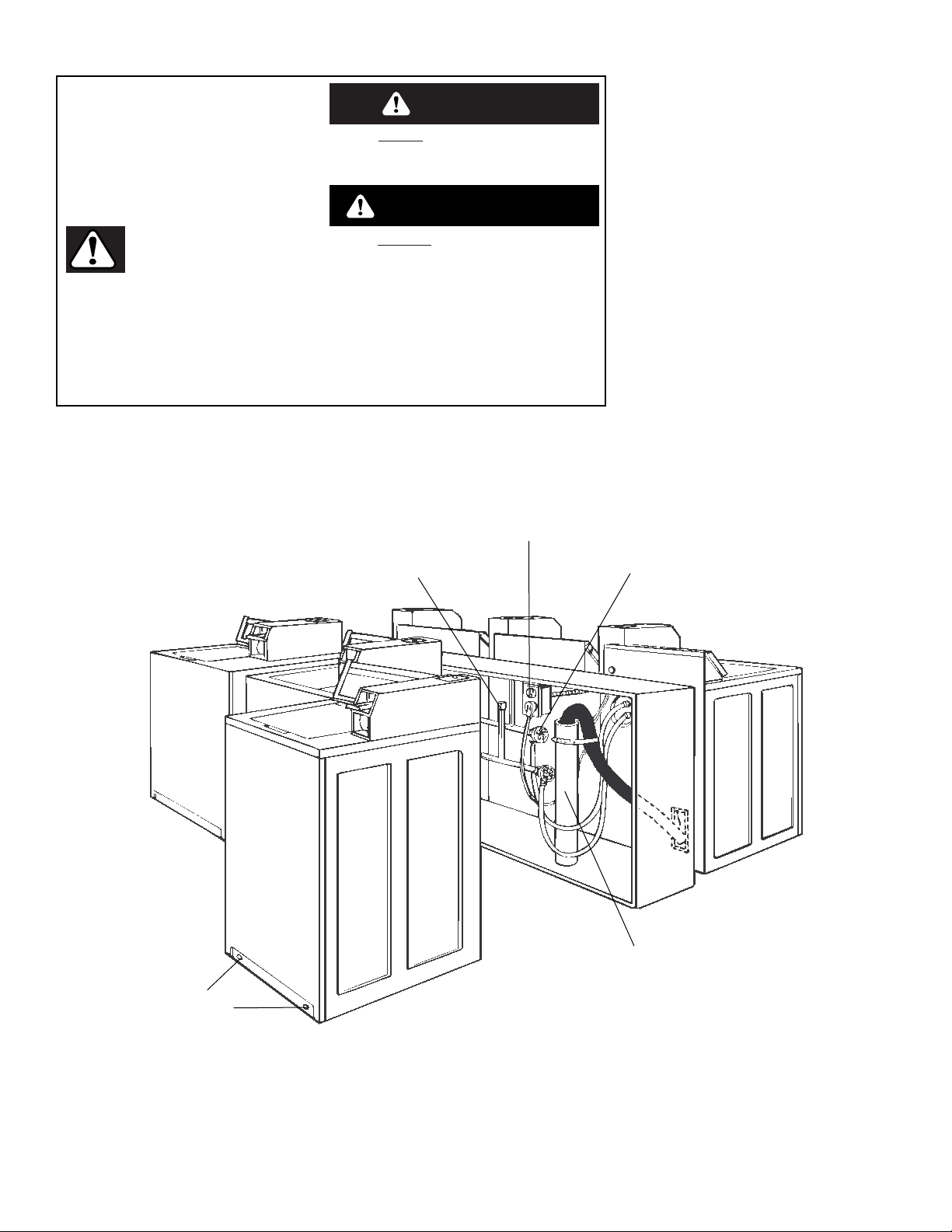

A floor drain should be provided

under the bulkhead. Prefabricated
bulkheads with electrical outlets,
water supply lines and drain facilities
should be used only where local
codes permit.

Your safety and the safety of

others is very important.

We have provided many important
safety messages in this manual and on
your appliance. Always read and obey all
safety messages.

This is the safety alert
symbol. This symbol alerts

you to hazards that can kill or
hurt you and others. All safety
messages will be preceded by the safety
alert symbol and the word “DANGER” or
“WARNING”. These words mean:

All safety messages will identify the hazard,
tell you how to reduce the chance of injury,
and tell you what can happen if the
instructions are not followed.

You will be killed or seriously injured if
you don’t follow instructions.

You can be killed or seriously injured if
you don’t follow instructions.

D ANGER

WARNING

Do Not store or operate washer below
0°C (32°F) (some water may remain in
washer).

See Use & Care Guide for
“Winterizing” information.

Before you start...

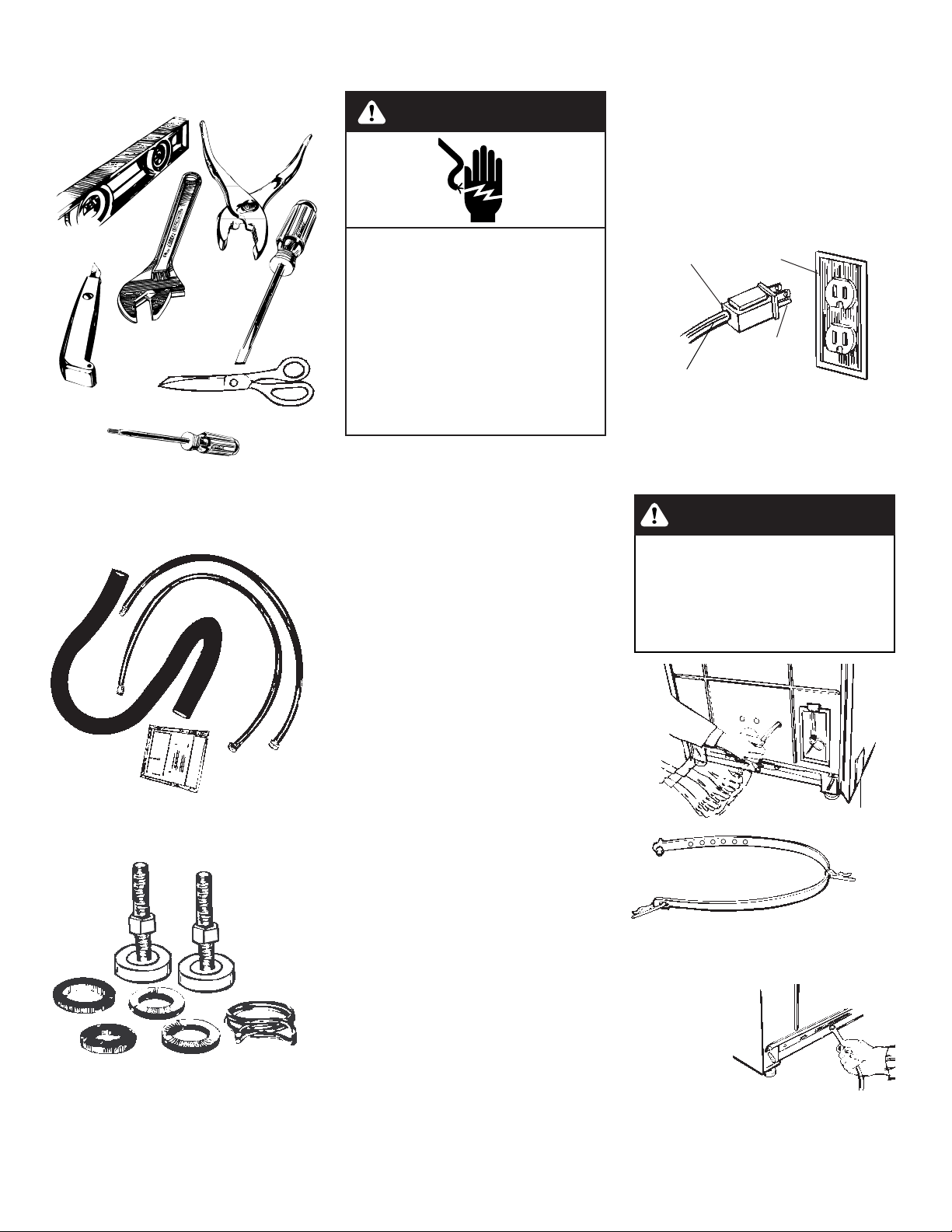

Tools needed for
installation:

level

pliers

utility
knife

wrench

scissors

flat-blade
screwdriver

Electrical requirements

If codes permit and a separate ground
wire is used, it is recommended that a
qualified electrician determine that
the ground path is adequate.

Do Not ground to a gas pipe.
Check with a qualified electrician if

you are not sure the washer is properly
grounded.

Do Not have a fuse in the neutral or
ground circuit.

A 120-volt, 60-Hz, AC-only, 15- or
20-ampere fused electrical supply is
required. (Time-delay fuse or circuit
breaker is recommended.) It is
recommended that a separate circuit
serving only this appliance be provided.

ground
prong

Figure 1

PAGE 3

3-prong ground­type outlet

3-prong
ground
plug

power supply
cord

Plug into a grounded 3-prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions

can result in death, fire, or electrical
shock.

Electrical Shock Hazard

WARNING

Parts supplied for
installation:

s

Remove parts from packages. Check
that all parts were included.

1 hose clamp
2 inlet hoses
4 flat water hose washers
2 front-leveling legs with nuts
1 drain hose

Recommended
ground method

For your personal safety, this appliance
must be grounded. This appliance is
equipped with a power supply cord
having 3-prong ground plug. To
minimize possible shock hazard, the
cord must be plugged into a mating
3-prong ground-type outlet, grounded
in accordance with local codes and
ordinances. See Figure 1. If a mating
outlet is not available, it is the personal
responsibility and obligation of the
customer to have a properly grounded
3-prong outlet installed by a qualified
electrician.

WARNING – Improper connection of
the equipment-grounding conductor
can result in a risk of electric shock.
Check with a qualified electrician or
serviceman if you are in doubt as to
whether the appliance is properly
grounded. Do not modify the plug
provided with the appliance – if it will
not fit the outlet, have a proper outlet
installed by a qualified electrician.

Now start...

With washer in laundry area.

shipping
tape

Pull the strap completely

out of the washer.

1.

Remove tape that covers

shipping strap. Pull to
completely remove the shipping
strap with 2 cotterpins from the inside
of the washer.

Pull firmly to remove the
end of shipping strap from
the back of the washer. The shipping
strap plug must be completely
removed from the washer for the
self-leveling legs to be released.

Save the shipping strap for use in
Step 6.

Excessive Weight Hazard

Use two or more people to move
and install washer.

Failure to do so can result in back
or other injury.

WARNING

PAGE 4

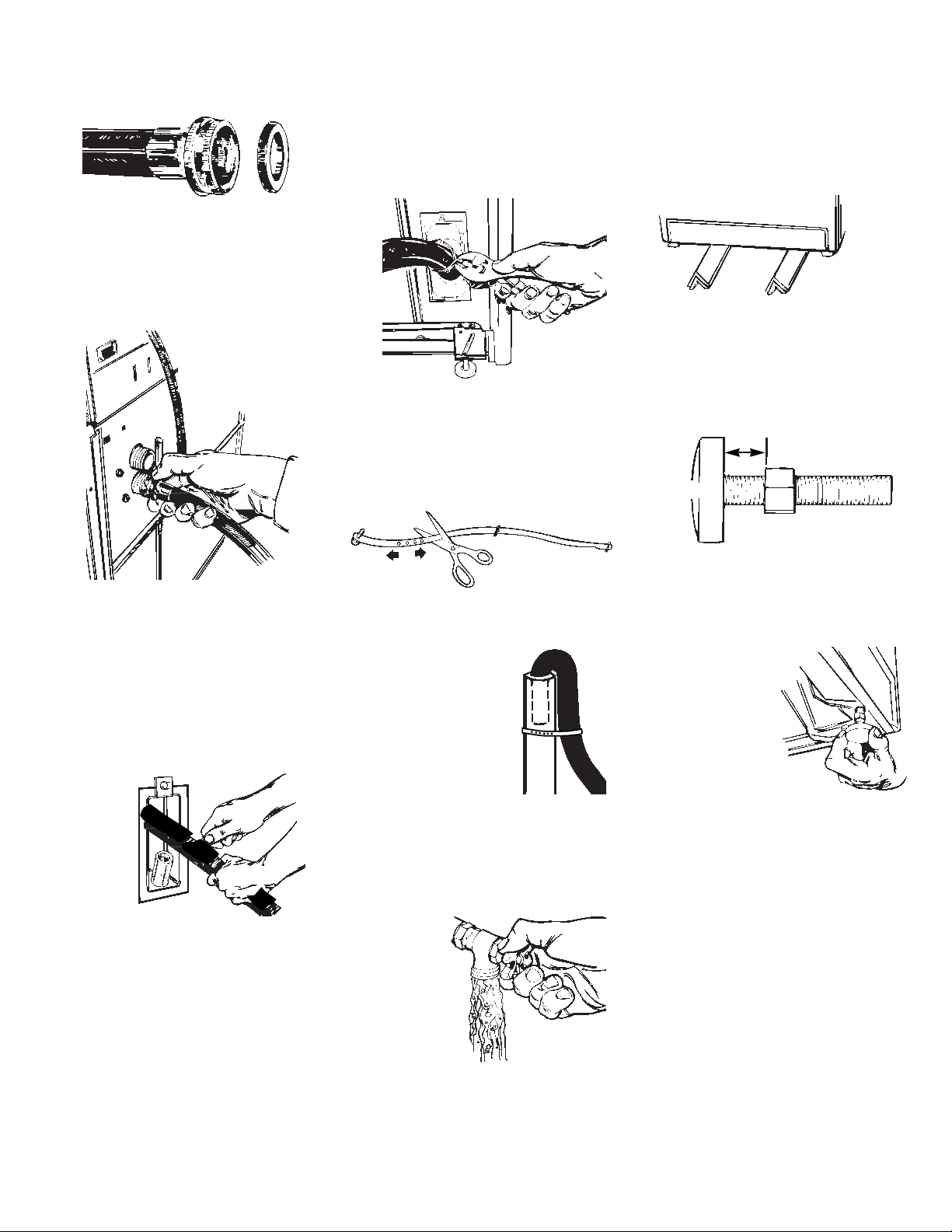

2.Insert a flatwasher into each

end of the inlet hoses. Check that
washers are firmly seated in
couplings.

coupling

washer

7.Before attaching water inlet

hoses, run water through both faucets
into a bucket. This will get rid of
particles in water lines that might clog
hoses. Mark which is the hot water
faucet.

8.Attach bottom hose (inlet

marked “H”) to hot water faucet.
Attach top hose (inlet marked “C”) to
cold water faucet. Tighten coupling
to faucet by hand; then use pliers to
make final two-thirds turn.

13 . Tilt washer forward raising

back legs 2.5 cm (1 inch) off of floor.
To adjust rear self-leveling legs, gently
lower washer to floor. Check levelness
of the washer by placing a
carpenter’s level on top of the
washer, first side to side; then front to
back.

9.Stack two corner posts on top of

each other. Tilt washer backwards
and insert corner posts 7.6 cm
(3 inches) in from one side of washer
as shown. Repeat with other corner
posts on other side of washer.

Use new hoses and washers that
came with your Whirlpool washer.

4.Move washer close to final

position. Put “hook” end of drain hose
into standpipe. Estimate length of
drain hose needed when washer is in
final position. Hose must be cut
exactly to length so “hook” end is
held tightly over edge of standpipe. If
drain hose is too long, cut straight end
of hose. (Do Not cut “hook” shaped

end of drain hose.)
DO NOT FORCE EXCESS LENGTH OF

DRAIN HOSE DOWN THE STANDPIPE.
THIS COULD CAUSE SIPHONING. See
Step 6.

5.Place hose clamp over washer

drain connector. Push drain hose onto
washer connector. use pliers to open
clamp and slide clamp over drain
hose. Check for good fit.

6.Measure and mark a point

approximately 40.6 cm (16 inches)
from the plug end of the shipping
strap. Cut this shipping strap at this
point.

Put “hook” end of drain
hose into standpipe.
Tightly wrap the shipping
strap around the
standpipe. Push plug into
the nearest hole in the
shipping strap.

Check that hose is not
twisted or kinked and is
securely in place.

1.3 cm
(1/2")

base

nut

10 . Use legs and nuts from parts

package. Screw nut down to within

1.3 cm (1/2 inch) of base.

11 .

Insert legs into
correct holes at each
front corner of washer
until nuts touch washer. Do Not
tighten nuts until Step 14.

12 . Tilt washer backward and

remove corner posts. Gently lower
washer to floor.

Move washer to its permanent
location. Remove cardboard or
hardboard from under washer.

Inlets are plastic.
Do Not strip or
crossthread.

3.Attach hose to bottom inlet

valve opening first. Then second hose
to top inlet. Tighten couplings by
hand; then use pliers to make an
additional two-thirds turn.

Slide washer onto cardboard or
hardboard before moving across
floor.

40.6
cm

(16")

14.If washer is not level, adjust

the front legs up or down. Make final
check with level.

When washer is level, use wrench
to turn nuts on front legs up tightly
against washer base. If nuts are not
tight against washer base, the washer
may vibrate.

20.Check that you have all of

your tools. Check that the shipping
strap with 2 cotterpins and plug was
removed from the back of the washer
and used to secure the drain hose.

If entire strap is not removed, washer
may vibrate and be noisy.

21.Untape power supply cord

and plug into grounded outlet.

PAGE 5

18.

Check that all parts are now installed.
See parts list, Page 3. If there is an
extra part, go back through steps to
see which step was skipped.

19.Turn on water faucets and

check for leaks. Tighten couplings if
there is leaking. Do Not overtighten;
this could cause damage to faucets.

17. CHECK ELECTRICAL

REQUIREMENTS. BE SURE YOU HAVE
CORRECT ELECTRICAL SUPPLY AND
RECOMMENDED GROUNDING
METHOD.

bolt

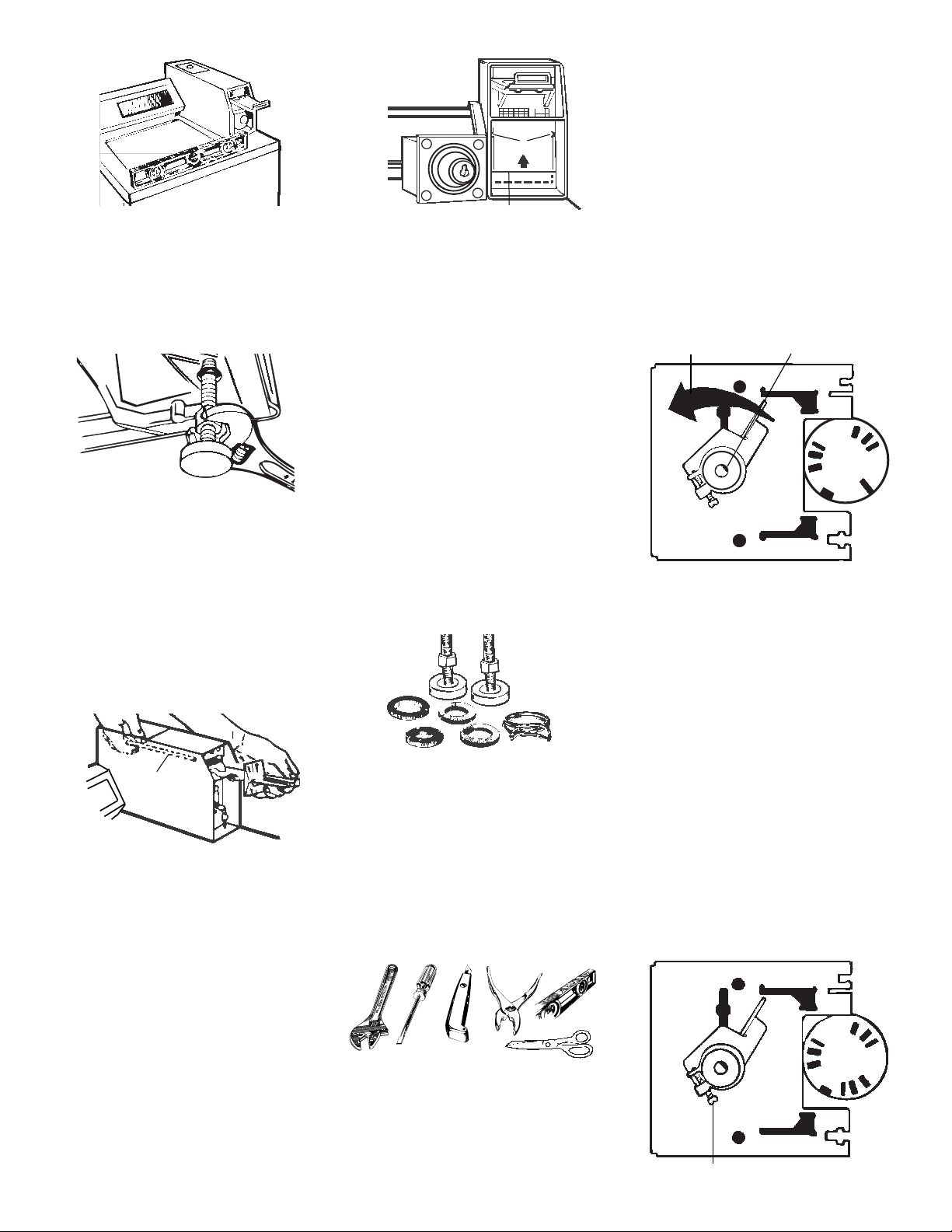

15 . On coin-operated washers,

remove the service door of the meter
case. Lift the service door up at the
back and remove. Carefully insert coin
slide with the coin slide extension
attached into front opening and
secure with the 4.8 mm (3/16")
mounting bolt from inside the meter
case. The coin slide may need to be
partially pushed in to insert mechanism
in the front opening. Replace meter
case top and service door. Insert coin
vault with lock and key.

notches

conversion bar

16 . Put the coin vault with lock

and key in the meter case opening. A
larger-capacity coin vault can be
installed. Use a knife to carefully
remove the paint along the seam at
the bottom of the conversion bar. Use
a blade screwdriver and a hammer
to lightly tap along the seam area.
Raise the conversion bar up to the
notches in the sides of the vault
opening. Remove the conversion bar
and drawer guide. Install new guide
(found in parts bag) and the larger
coin vault.

23.If the washer fails to start or

does not give the proper washer
cycle time, the clutch assembly of the
coin-operated timer can be adjusted.
Remove the timer from the meter
case. Adjust the clutch assembly
screw clockwise if the washer does
not start after the coin slide
mechanism has been fully actuated
in or out. Adjust the clutch assembly
screw counterclockwise if the washer
segment of the Normal cycle was less
than 9 minutes.

timer clutch
adjustment screw

22.Check the wash cycle time.

The coin-operated washer has a
9-minute wash in the Normal cycle.
Remove the meter case top of coin­operated washers to manually start
the timer. Start the washer and allow
it to complete the Normal cycle.

Rotate counter­clockwise only.

timer “off” position

timer-front view

Coin-operated timers can be started
by turning the clutch assembly
counterclockwise until the washer
starts to fill with water.

Check list for washer operation

Check the following if the washer is
not operating properly:

1. Power supply cord is plugged in.

2. Circuit breaker is not tripped or fuse

blown.

3. Timer has been advanced to start

of a cycle.

4. Water faucets are turned on.

5. Inlet and drain hoses are not kinked.

6. Washer lid is closed.

7. Inlet valve is frozen if not protected

from the weather.

8. Suds level. Excess suds will slow the

spin and cause poor rinsing.
Operate the washer through a
complete cycle with no detergent.
Use less detergent or a controlled
suds type detergent in future loads.

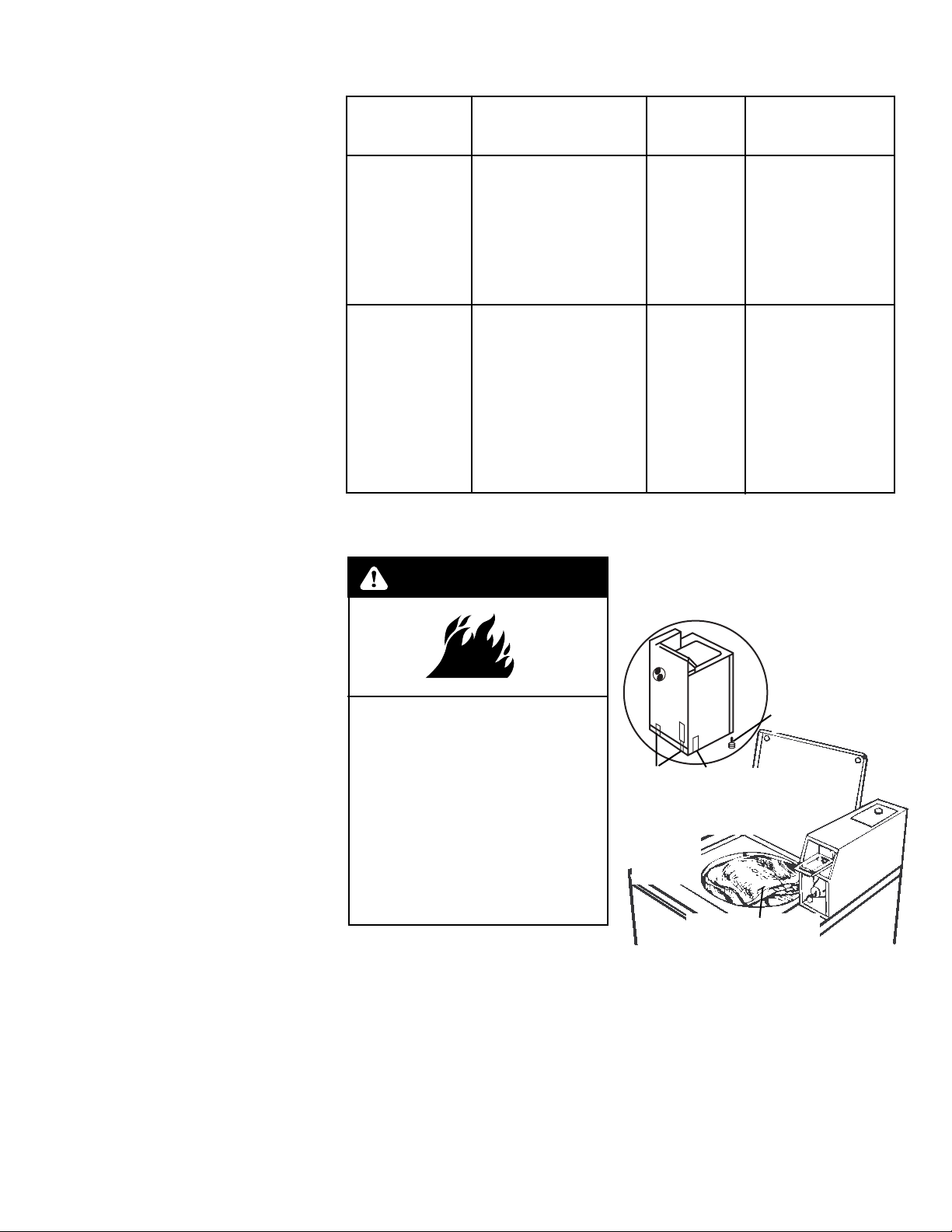

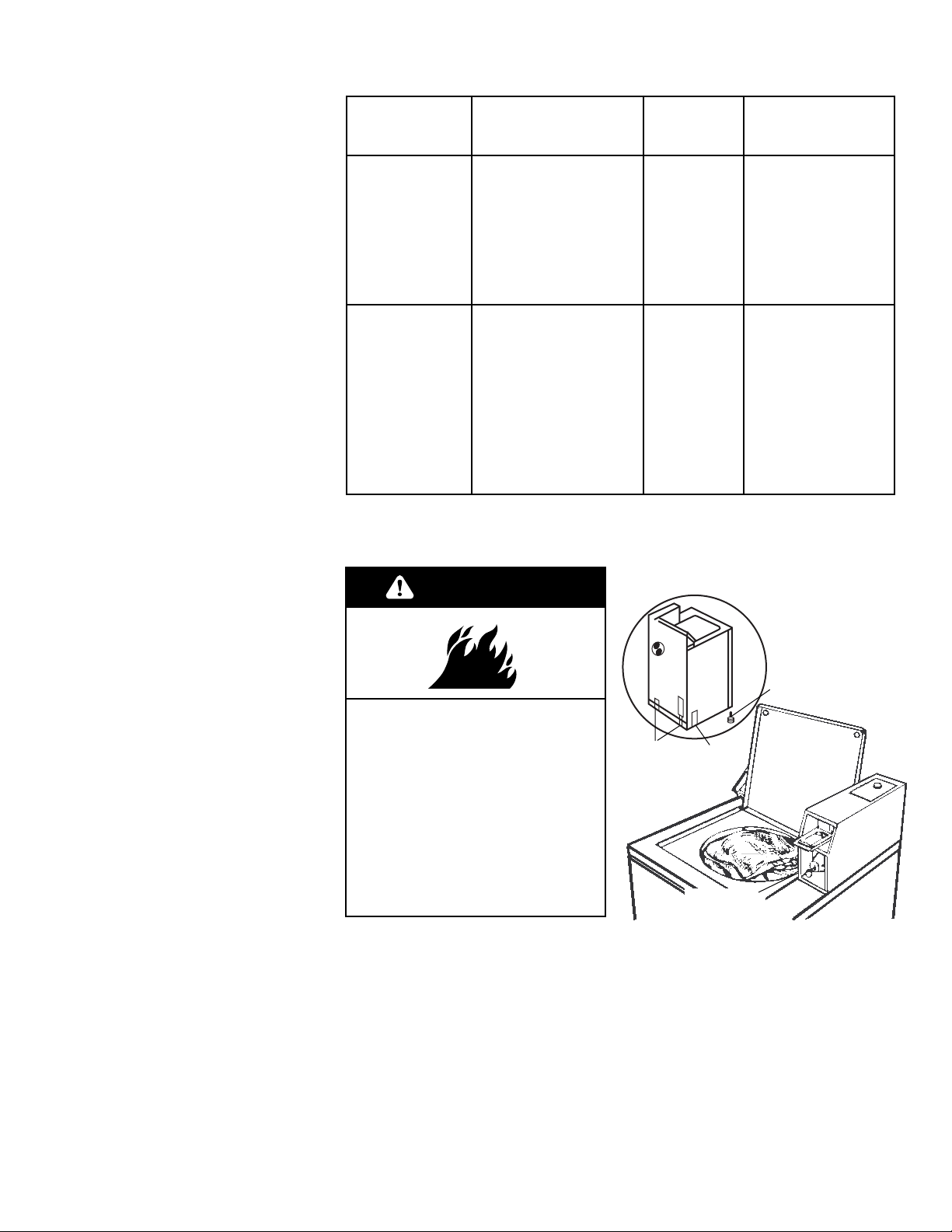

Typical full load sizes.

Load Loading Load Loading
Type Suggestion Type Suggestion

Mixed 3 double sheets Heavy 3 pair pants
Load 4 pillowcases work 3 shirts

6 pair shorts clothes 1 coverall
8 T-shirts 4 pair jeans
2 shirts 1 overall
2 blouses
8 handkerchiefs

Permanent 2 double or Knits 3 blouses
Press 1 king size sheet 4 slacks

1 tablecloth 6 shirts
1 dress 4 tops
1 blouse 4 dresses
2 slacks
3 shirts
2 pillowcases

It is recommended that fiberglass
items not be washed in coin­operated washers. If these items are
washed in the washer, run the washer
through a complete cycle to rinse
any residue away that might be left in
the washer.

PAGE 6

Operating Tips

Fire Hazard

Never place items in the washer
that are dampened with gasoline or
other flammable fluids.

No washer can completely remove
oil.

Do not dry anything that has ever
had any type of oil on it (including
cooking oils).

Doing so can result in death,
explosion, or fire.

WARNING

Moving the washer to
a new location...

Wedge blanket
between tub ring
and cabinet top.

Remove front legs.

Tape 2
sides.

Tape rear
legs in “up”
position.

Note: Do Not
place blanket
in this area
(switch).

• Remove the front legs from the
base of the washer.

• Place both rear leveling legs in the
upper position and tape securely.

• Apply tape to the side and bottom
of the cabinet near the rear.

• Open washer lid, wedge a blanket
between the tub ring and the
cabinet top restricting the tub
movement.

• Handle washer carefully. Do Not

drop washer while using hand truck.

Owner options (coin­operated models)

CAUTION: Disconnect power cord.

1. For WARM RINSE and WATER SAVER:

• Remove screws from each end
of the console bottom.

• Pull the console bottom
forward; lift and tilt it back.

a. WARM RINSE

• Connect J1 to J2

b. SAVE WATER

• Pull out tab on water-level switch.

2. If use of a larger coin vault, lock

and key is desired, conversion bar
in lower portion of coin vault area
can be removed.

3. If additional security is needed, top

and cabinet can be locked to
washer back panel by using a
“screw type” lock and key in space
provided in top panel under
console. The “screw type” lock and
key are available from usual
industry sources.

PAGE 7

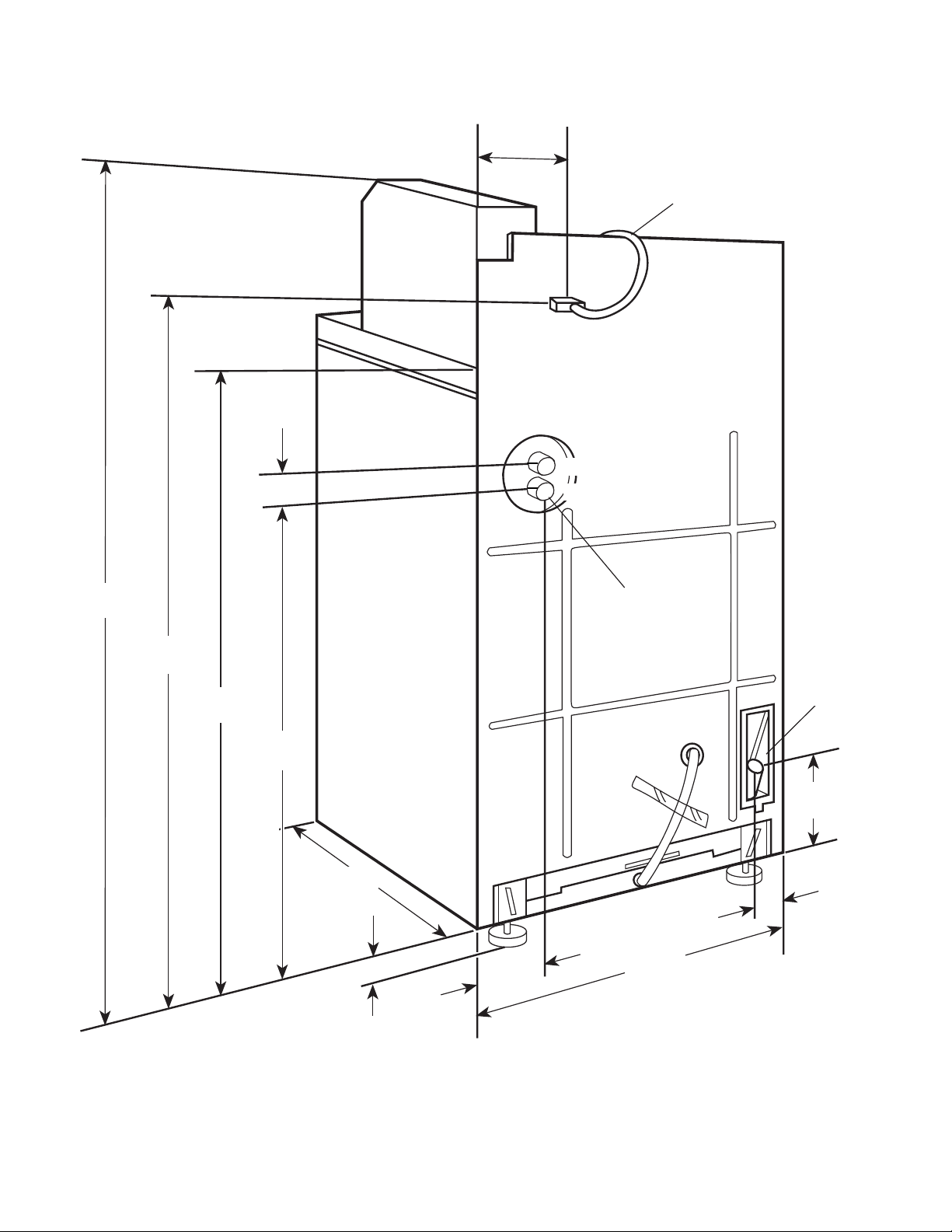

Power supply cord

4 cm

(1-1/2")

Cold
Hot

65 cm

(25-1/2")

Drain hose
connector

18 cm

(7")

109 cm

(43")

2.5 cm
(1")

97 cm

(38-1/8")

13.3 cm
(5-1/4")

89 cm

(35")

68.5 cm
(27")

70.5 cm

(27-3/4")

Water
Inlets

12.7 cm
(5")

18 cm
(7")

Part No. 3360619
©1999 Whirlpool Corporation

Printed in U.S.A.

Instructions d’installation

IMPORTANT :
Lire et conserver
ces instructions.

IMPORTANT :
Installateur : Remettre la brochure des

instructions d’installation au
propriétaire.

Propriétaire : Conserver la brochure des

instructions d’installation pour
référence ultérieure.

Conserver les instructions d’installation pour

consultation par l’inspecteur
local des installations électriques.

LAVEUSE ÉLECTRONIQUE
COMMERCIALE

Modèles 120V, 60Hz

Pièce n° 3360619

www.whirlpool.com

Inspecter l’emplacement où la
laveuse sera installée. Assurez-vous
d’avoir tout le matériel nécessaire
pour la réalisation d’une installation
correcte. C’est au propriétaire de
l’équipement qu’incombe la
responsabilité d’une installation
correcte.

Ne pas entreposer ni utiliser la laveuse
à une température inférieure à 0°C
(32° F) (un peu d’eau peut rester dans
la laveuse).

Au sujet de la «Préparation pour
l’hiver», consulter le Guide d’utilisation
et d’entretien.

Vis Torx
n° T20

Robinets d’eau chaude et d’eau
froide : Ces robinets doivent être

situés à moins de 1,2 m (4 pi) de
l’arrière de la laveuse; la pression de
l’eau à la sortie des robinets doit être
de 69-690 kPa (10-100 lb/po2).
Lorsque la pression d’entrée d’eau à
l’entrée de l’édifice est de plus de
690 kPa (100 lb/po2), il convient
d’installer un robinet de réduction de
pression dans la conduite
d’alimentation pour éviter que les
valves de mixage de la laveuse
subissent des dommages.

Une prise de
courant
électrique reliée
à la terre est

nécessaire. Voir
les spécifications
d’installation
électrique.

Pour l’installation
d’une seule laveuse,
une section de tuyau
vertical d’au moins 30
cm (12 po) est
nécessaire; ceci
constitue un tampon
d’air et empêche le
bruit et la
détérioration des
robinets.

Ôter les
rubans adhésifs
et ouvrir le
couvercle de la
laveuse. Ôter
les paquets de
pièces et
tuyaux de
l’intérieur de la
laveuse.

Chauffe-eau : Régler le
chauffe-eau pour qu’il
alimente la laveuse en
eau de 60°C à 70°C
(140°F à 160°F).

Conduit de décharge à l’égout : Utiliser
un tuyau de décharge de 5 cm (2 po)
de diamètre minimum, avec une
capacité d’évacuation de 65 litres (17
gal. imp.) par minute. Le haut du tuyau
de décharge doit être situé à au moins
99 cm (39 po) au-dessus du fond de la
laveuse et à plus de 183 cm (72 po) au­dessus du fond de la laveuse.

Plancher horizontal : Pente
maximale de 2,5 cm (1 po)

sous la laveuse.
On peut accéder par l’avant à la
zone de la pompe après avoir ôté les
deux vis Torx no T20 et le panneau
avant.

Support : Le plancher doit être
suffisamment résistant pour supporter
le poids de la laveuse et de sa
charge, soit 143 kg (315 lb).

Un siphon de plancher devrait être
disponible sous le caisson. Utiliser un
caisson préfabriqué avec prises de
courant électrique, conduits d’arrivée
d’eau et conduite de décharge à
l’égout, seulement lorsque le code
local le permet.

Important : Observer toutes les
dispositions des codes et
règlements en vigueur.

PAGE 2

Votre sécurité et celle des autres

est très importante.

Nous donnons de nombreux messages
de sécurité importants dans ce manuel
et au sujet de votre appareil ménager.
Assurez-vous de toujours lire tous les
messages de sécurité et de les
respecter.

Voici le symbole d’alerte de
sécurité. Ce symbole d’alerte

de sécurité vous signale les
dangers susceptibles de causer un
décès et des blessures graves à vous et
à d’autres. Tous les messages de
sécurité seront précédés du symbole
d’alerte de sécurité et du mot
«DANGER» ou «AVERTISSEMENT».
Ces mots signifient :

Risque certain de décès ou de blessure
grave si vous ne suivez pas les
instructions.

Risque possible de décès ou de blessure
grave si vous ne suivez pas les
instructions.

Tous les messages de sécurité identifient le
danger et vous indiquent comment réduire
le risque de blessure et ce qui peut se
produire en cas de non-respect des
instructions.

Avant de commencer…

D ANGER

AVERTISSEMENT

Outillage nécessaire
pour l’installation :

niveau

pince

couteau
utilitaire

clé à
molette

ciseaux

tournevis à
lame plate

Pièces fournies pour
l’installation :

Retirer les pièces de l’emballage.
Vérifier que toutes les pièces sont
incluses.

1 bride pour tuyau
2 tuyaux d’arrivée d’eau
4 joints plats pour tuyaux d’arrivée d’eau
2 pieds avant avec écrou, pour mise
d’aplomb
1 tuyau de décharge

Installation électrique

Si les codes locaux le permettent et si un
fil distinct est utilisé pour la liaison à la
terre, il est préférable qu’un électricien
qualifié détermine que l’ensemble du
conducteur de liaison à la terre est
adéquat.

Ne pas relier la liaison à la terre à une
canalisation de gaz.

En cas de doute sur la qualité de la
liaison à la terre de cet appareil,
consulter un électricien qualifié.

Ne pas installer un fusible dans le circuit
de liaison à la terre ou dans le circuit du
conducteur neutre.

L’appareil doit être alimenté par un
circuit de 120 V CA seulement, 60 Hz, 15
à 20 ampères, protégé par fusible. On
recommande l’emploi d’un fusible
temporisé ou d’un disjoncteur. Il est
préférable que l’appareil soit alimenté
par un circuit distinct, n’alimentant que
cet appareil.

Broche
de liaison
à la terre

Figure 1

PAGE 3

Méthode de
raccordement à la
terre recommandée

Pour la sécurité personnelle des
utilisateurs, il est indispensable que cet
appareil soit relié à la terre. Cet appareil
est alimenté par un cordon
d’alimentation comportant une fiche de
branchement à 3 broches. Pour minimiser
le risque de choc électrique, brancher le
cordon d’alimentation sur une prise de
courant murale reliée à la terre et à 3
alvéoles, conformément aux dispositions
des codes et règlements locaux. Voir la
Figure 1. Si une prise de courant murale
adaptée à la fiche de branchement n’est
pas disponible, c’est au client
qu’incombe l’obligation de faire installer
une prise de courant murale à trois
alvéoles convenablement reliée à la terre
par un électricien qualifié.

Prise de courant
murale à 3 alvéoles,
reliée à la terre

Fiche de
branche­ment à 3
broches

Cordon
d’alimentation

Brancher sur une prise à 3
alvéoles reliée à la terre.

Ne pas enlever la broche de liaison
à la terre.

Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de

rallonge.
Le non-respect de ces instructions

peut cause un décès, un incendie
ou un choc électrique.

Risque de choc électrique

tournevis Torx T20

AVERTISSEMENT

s

ADVERTISSEMENT – La connexion
incorrecte du conducteur de mise à la
terre de la machine peut susciter un risque
de choc électrique. En cas de doute
quant à la qualité de mise à la terre,
vérifier auprés d’un électricien ou
technicien qualifié. Ne pas modifier la
prise fournie avec l’appareil. Si elle ne
convient pas à la prise, faire installer une
prise adéquate par un électrician qualifié.

Commencez
maintenant…

La laveuse étant dans la buanderie.

Tirer
fermement
pour séparer
l’extrémité de la
sangle de l’arrière de la laveuse.
Pour la libération des pieds arrière qui
assurent la mise à niveau de la laveuse,
il faut que le bouton de la sangle soit
totalement retiré de la laveuse.

Conserver la sangle d’expédition pour
utilisation à l’étape 6.

Risque ds poids excessif

Deus personnes ou plus doivent
déplacer ou installer la laveuse.

Le non-respect de cette instruction
peut causer une blessure au dos ou
d’autres blessures.

A VERTISSEMENT

Ruban adhésif placé
pour l’expédition

Retirer complètement la

sangle de la laveuse.

1. Ôter le ruban adhésif qui recouvre la

sangle d’expédition. Retirer complètement
la sangle avec les 2 goupilles de l’intérieur
de la laveuse.

Utiliser les tuyaux d’arrivée d’eau et
joints neufs fournis avec la laveuse.

2.Insérer un joint dans chaque

raccord des tuyaux d’arrivée d’eau.
Vérifier que les joints sont bien placés au
fond des raccords.

raccord

3.Connecter d’abord a tuyau

d’arrivée d’eau à l’entrée inférieure;
connecter ensuite le deuxième tuyau à
l’entrée supérieure. Serrer les raccords
à la main; utiliser ensuite une pince pour
serrer les raccords de deux tiers de tour
de plus.

Pour déplacer la laveuse sur le sol, la
faire glisser sur une feuille de carton ou
sur une planche.

7.Avant de

connecter les
tuyaux d’arrivée
d’eau, laisser
l’eau couler dans
un seau à partir
des deux robinets
d’alimentation, pour éliminer les
particules solides présentes dans les
conduites d’arrivée d’eau. Identifier le
robinet d’eau chaude.

13 mm

(1/2 po)

base

écrou

10.Utiliser les pieds et les écrous

fournis dans le sachet de pièces. Visser
l’écrou jusqu’à environ 13 mm (1/2 po)
de la base.

11.Insérer le

pied dans le trou
convenable à chaque
angle avant de la
laveuse, jusqu’à ce
que l’écrou soit en contact
avec la base de la laveuse.
Ne pas serrer les écrous avant
l’étape 14.

PAGE 4

9.Empiler deux cornières l’une par-

dessus l’autre. Incliner la laveuse vers
l’arrière et glisser les cornières sous la
laveuse à 7,6 cm (3 po) de chaque
côté de la laveuse, tel qu’illustré.

12.Incliner la laveuse vers l’arrière

et ôter les cornières. Abaisser
doucement la laveuse sur le sol.

Les raccords

d’entrée sont en

plastique; veiller à

ne pas détériorer le

filetage.

joint

Faire glisser la laveuse jusqu’à son
emplacement permanent. Enlever la
feuille de carton ou le panneau de bois
dur de dessous la laveuse.

5.Placer une bride à tuyau sur le

raccord du tuyau de décharge. Enfiler
le tuyau de décharge sur le raccord
de décharge de la laveuse. Utiliser une
pince pour ouvrir la bride et placer la
bride sur le tuyau et le raccord. Veiller
à obtenir un bon ajustement.

6.Mesurer et marquer un repére à

environ 40,6 cm (16 po) de l’extrémité
de la sangle à ce
niveau.

Introduire l’extrémité
recourbée du tuyau de
décharge dans le tuyau
d’évacuation vertical.
Serrer solidement la
sangle autour du tuyau
d’évacuation vertical.
Introduire le bouton de
la sangle dans le trou de blocage le
plus proche.

Veiller à ce que le tuyau flexible ne
soit pas déformé ou tordu, et à ce
qu’il soit solidement immobilisé.

40,6 cm

(16 po)

4.Rapprocher la laveuse de son

emplacement d’installation final.
Placer l’extrémité recourbée du tuyau
de décharge dans le tuyau
d’évacuation vertical. Estimer la
longueur de tuyau flexible nécessaire
lorsque la laveuse sera à sa positon
finale. Il faudra couper le tuyau
flexible à la longueur exacte pour
que l’extrémité recourbée soit bien
retenue sur le bord du tuyau
d’évacuation vertical. Si le tuyau
flexible est trop long, couper l’excés
dans la section droite du tuyau. (Ne

pas couper dans la section recourbée

du tuyau de décharge flexible.)
NE PAS FAIRE DESCENDRE DE FORCE

L’EXC´ES DE TUYAU DANS LE TUYAU
D’´EVACUATION VERTICAL. CECI
POURRAIT DONNER LIEU `A UN EFFET DE
SIPHON. VOIR ´ETAPE 6.

8.Relier le tuyau inférieur (entrée

marquée «H») au robinet d’eau
chaude. Relier le tuyau supérieur
(entrée marquée «C») au robinet d’eau
froide. Serrer les raccords à la main,
puis utiliser une pince pour le serrage
final de deux tiers de tour.

13.Incliner la laveuse vers l’avant

pour soulever les pieds arrière de 2,5 cm
(1 po) au-dessus du sol. Laisser la laveuse
redescendre doucement jusqu’au sol.
Vérifier l’aplomb de la laveuse
transversalement et de l’avant à l’arrière
(des deux côtés) avec un niveau.

14.Si la laveuse n’est pas

d’aplomb, visser les pieds avant vers le
haut ou vers le bas pour réaliser
l’aplomb. Exécuter le contrôle final
avec un niveau.

Lorsque la laveuse est d’aplomb, faire
tourner les écrous des pieds avant avec
une clé à molette pour les mettre en
contact avec la base de la laveuse. Si
les écrous ne sont pas en contact étroit
avec la base de la laveuse, elle pourrait
vibrer.

PAGE 5

18.Vérifier que toutes les pièces

sont installées. Voir la liste des pièces à
la page 3. S’il y a une pièce
additionnelle, examiner successivement
toutes les étapes pour identifier quelle
étape a été omise.

19.Ouvrir les robinets d’eau et

inspecter pour rechercher les fuites; le
cas échéant, resserrer les raccords. Ne
pas serrer excessivement; ceci pourrait
faire subir des dommages aux robinets.

17. CONTRÔLER LES

CARACTÉRISTIQUES DE L’ALIMENTATION
ÉLECTRIQUE. VÉRIFIER QUE LES
CARACTÉRISTIQUES DU CIRCUIT
D’ALIMENTATION CORRESPONDENT À
CELLES DE LA LAVEUSE, ET QU’ELLE EST
CONVENABLEMENT RELIÉE À LA TERRE.

écrou

15 . Dans le cas d’une laveuse

commandée par pièces de monnaie,
ôter le panneau d’accès au
mécanisme de paiement. Soulever le
panneau d’accès à l’arrière pour
l’ôter. Insérer doucement le
mécanisme de paiement, avec la
plaque d’extension connectée dans
l’ouverture avant; fixer le mécanisme
avec l’écrou de montage de 4,8 mm
(3/16 po), depuis l’intérieur du boîtier. Il
peut être nécessaire de pousser
partiellement la plaque coulissante du
mécanisme pour insérer le mécanisme
dans l’ouverture avant. Réinstaller le
couvercle et le volet d’accès du
boîtier. Insérer la tirelire avec la serrure
et la clé.

encoches

barre de conversion

16 . Placer la tirelire avec la serrure

et la cié dans l’ouverture du boîtier du
mécanisme de paiement. Il est possible
d’installer une tirelire de plus grande
capacité. Utiliser un couteau pour ôter
doucement la peinture le long de la
jointure sous la barre de conversion.
Utiliser un tournevis à lame plate et un
marteau pour frapper doucement le
long de la zone de la jointure. Soulever
la barre de conversion jusqu’aux
encoches situées sur les côtés de
l’ouverture de la tirelire. Ôter la barre
de conversion et le guide du tiroir.
Installer le nouveau guide (fourni dans
le sachet de pièces) et la tirelire de plus
grande taille.

20.Vérifier que tous les outils

nécessaires sont présents. Vérifier que la
sangle d’expédition a été retirée à
l’arrière de la laveuse et utilisée pour
l’immobilisation du tuyau d’évacuation.

Si la sangle n’a pas été entièrement
retirée, la laveuse peut vibrer et faire du
bruit.

23.Si la laveuse ne se met pas en

marche ou si la durée de lavage n’est
pas correcte, il est possible de régler
l’embrayage du mécanisme de pièces
de monnaie. Ôter la minuterie du boîtier
du mécanisme de paiement. Régler la
vis de l’embrayage (rotation dans le
sens horaire) si la laveuse ne démarre
pas après que le mécanisme
d’introduction des pièces ait subi une
manoeuvre complète (enfoncement
ou extraction). Régler la vis de
l’embrayage (rotation dans le sens
antihoraire) si la durée de lavage du
programme normal est inférieure à
9 minutes.

Vis de réglage de
l’embrayage de la
minuterie

22.Contrôler la durée

d’exécution des programmes de
lavage. Pour une laveuse
commandée par pièces de monnaie,
la durée de lavage du programme
normal est de 9 minutes. Ôter le
couvercle du boîtier du mécanisme
de paiement pour commander
manuellement la mise en marche de
la minuterie. Mettre la laveuse en
marche et la laisser exécuter un
programme normal complet.

Rotation seulement
dans le sens antihoraire

position d’arrêt
de la minuterie

Avant de la minuterie

Pour provoquer la mise en marche de
la minuterie commandée par pièces
de monnaie, faire tourner
l’embrayage dans le sens antihoraire,
jusqu’à ce que la laveuse
commence à se remplir d’eau.

21.Ôter le ruban adhésif du

cordon d’alimentation électrique et
brancher la fiche sur la prise de courant.

Liste de contrôle –
fonctionnement de la
laveuse

Si la laveuse ne fonctionne pas
correctement, contrôler ce qui suit :

1. Cordon d’alimentation branché.

2. Disjoncteur ouvert ou fusible grillé.

3. La minuterie n’a pas avancé au point

de départ du programme.

4. Robinet d’arrivée d’eau ouvert.

5. Tuyaux d’arrivée d’eau et tuyau de

décharge déformés.

6. Couvercle de la laveuse fermé.

7. Robinet d’arrivée d’eau congelé s’il

n’est pas protégé des intempéries.

8. Niveau de mousse. Une quantité

excessive de mousse ralentit
l’essorage et provoque un rinçage
médiocre. Faire exécuter un
programme complet par la laveuse,
sans détergent. Utiliser moins de
détergent ou utiliser par la suite un
détergent à mousse contrôlée

Taille typique des charges complètes

Type de Suggestion de Type de Suggestion de
charge chargement charge chargement

Charge 3 draps (lit à 2 places) Vêtements 3 pantalons
mixte 4 taies d’oreiller de travail très 3 chemises

6 paires de shorts sales 1 combinaison
8 T-shirts 4 jeans
2 chemises 1 salopette
2 chemisiers
8 mouchoirs

Pressage 2 draps (lit à 2 places) Tricots 3 chemisiers
permanent ou 1 drap (lit très grand) 4 pantalons

1 nappe 6 chemises
1 robe 4 tricots
1 chemisier 4 robes
2 pantalons
3 chemises
2 taies d’oreiller

Conseils d’utilisation

On recommande de ne pas laver
dans une laveuse commandée par
pièces de monnaie des articles
contenant de la fibre de verre. S’il est
nécessaire de laver de tels articles
dans la laveuse, faire exécuter un
programme complet à vide pour
éliminer les résidus qui pourraient être
restés dans la laveuse.

Déplacement de la
laveuse vers un nouvel
emplacement…

Pieds arrière
maintenus
relevés avec du
ruban adhésif

Ôter les pieds
avant

Ruban
adhésif
des
deux
côtés

Coincer
une
couverture
entre
l’anneau
de la cuve
et le haut
de la
caisse

Remarque : Ne pas
placer la couverture
dans cette zone
(commutateur).

• Ôter les pieds avant de la laveuse.

• Ramener les deux pieds arrière de la
laveuse à la position relevée; immobiliser
ces pieds à l’aide de ruban adhésif.

• Placer du ruban adhésif sur les côtés et
sous la caisse, près de l’arrière.

• Ouvrir le couvercle de la laveuse; coincer
une couverture entre l’anneau de la cuve
et le haut de la caisse pour empêcher tout
mouvement de la cuve.

• Manipuler la laveuse avec prudence.

Ne pas laisser la laveuse tomber lors de
l’utilisation d’un chariot manuel.

PAGE 6

Risque d’incendie

Ne jamais mettre dans la laveuse
des articles humectés d’essence
ou d’autres fluides inflammables.

Aucune laveuse ne peut
complètement enlever l’huile.

Ne pas faire sécher des articles qui
ont été salis par tout genre d’huile
(y compris les huiles de cuisson).

Le non-respect de ces instructions
peut causer un décès, une
explosion ou un incendie.

AVERTISSEMENT

Choix du propriétaire
(modèles commandés
par pièces de
monnaie)

MISE EN GARDE : Débrancher le
cordon d’alimentation.

1. Pour RINÇAGE À L’EAU TIÈDE et
ÉCONOMIE D’EAU :

• Ôter les vis à chaque extrémité

du fond de la console.

• Tirer le bas de la console vers
l’avant; soulever et incliner la
console vers l’arrière.

a. RINÇAGE À L’EAU TIÈDE

• Connecter J1 à J2

b. ÉCONOMIE D’EAU

• Tirer l’onglet du commutateur qui
détermine le niveau d’eau.

2. Si on désire utiliser une tirelire de

plus grande taille, une serrure et
une clé, il est possible d’ôter la
barre de conversion de la partie
inférieure de la zone de la tirelire.

3. Si un niveau de sécurité supérieur

est nécessaire, il est possible de
verrouiller le haut de la caisse sur le
panneau arrière de la laveuse, à
l’aide d’une serrure à vis avec clé
installée dans l’espace prévu à cet
effet dans le panneau supérieur,
sous la console. On peut se
procurer une serrure à vis avec clé
auprès des sources habituelles de
l’industrie.

PAGE 7

Cordon d’alimentation

4 cm

(1 1/2 po)

Eau froide
Eau chaude

65 cm

(25 1/2 po)

Raccord du
tuyau de
décharge

18 cm
(7 po)

109 cm
(43 po)

2,5 cm

(1 po)

97 cm

(38 1/8 po)

13,3 cm

(5 1/4 po)

89 cm

(35 po)

68,5 cm

(27 po)

70,5 cm

(27 3/4 po)

Arrivées
d’eau

12,7 cm
(5 po)

18 cm
(7 po)

Pièce n° 3360619
©1999 Whirlpool Corporation

Imprimé aux É.-U.
