Whirlpool 20TI-L4 A, KSN 575 OP IN INSTALLATION [nl]

20

AANWIJZINGEN VOOR DE
INSTALLATIE

ALVORENS DE KOELKAST TE INSTALLEREN
WATERAANSLUITING
ELEKTRISCHE AANSLUITING
NIVELLEREN VAN DE KOELKAST

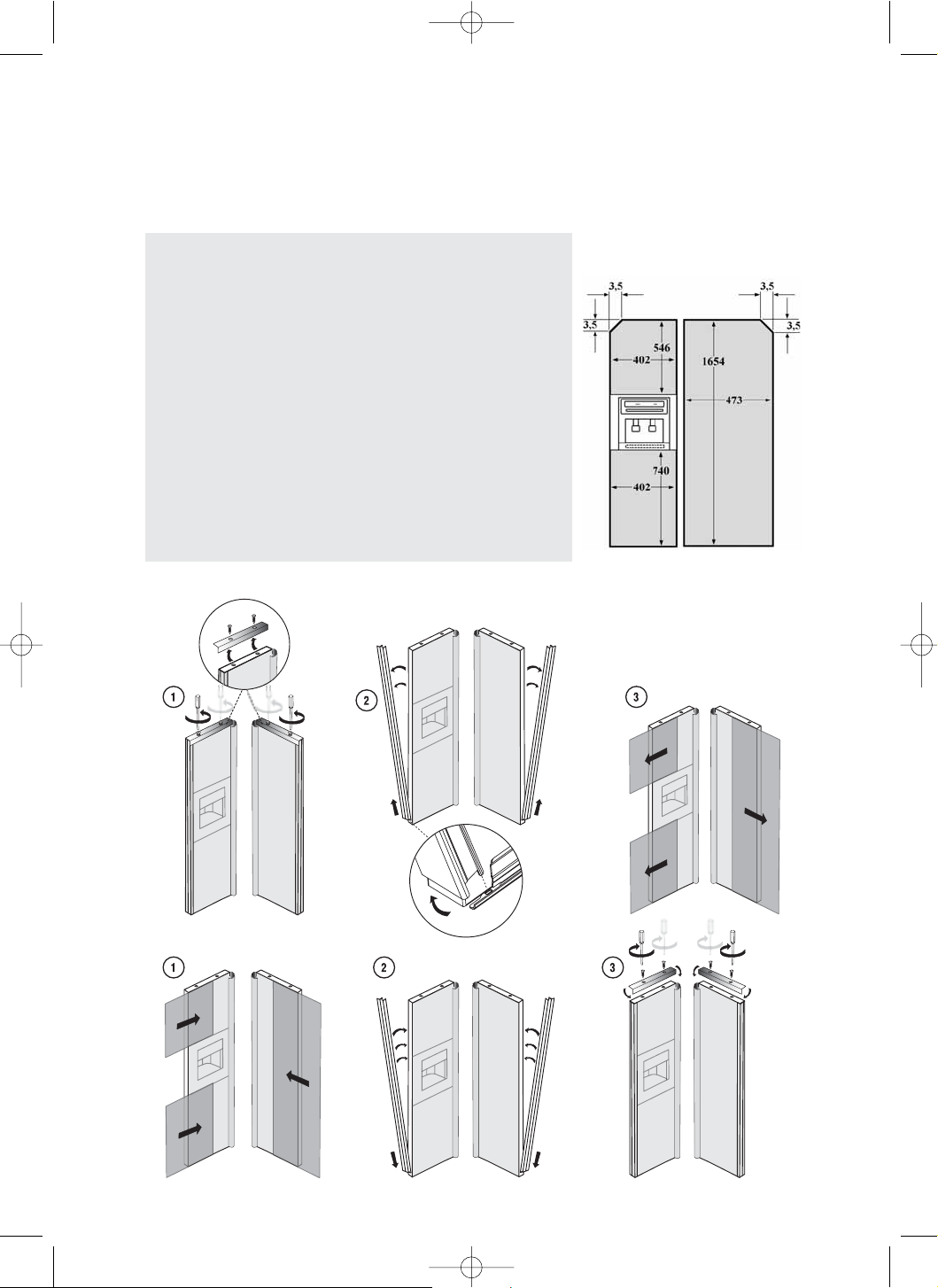

INSTALLATIE VAN OP MAAT GEMAAKTE

DEURPANELEN

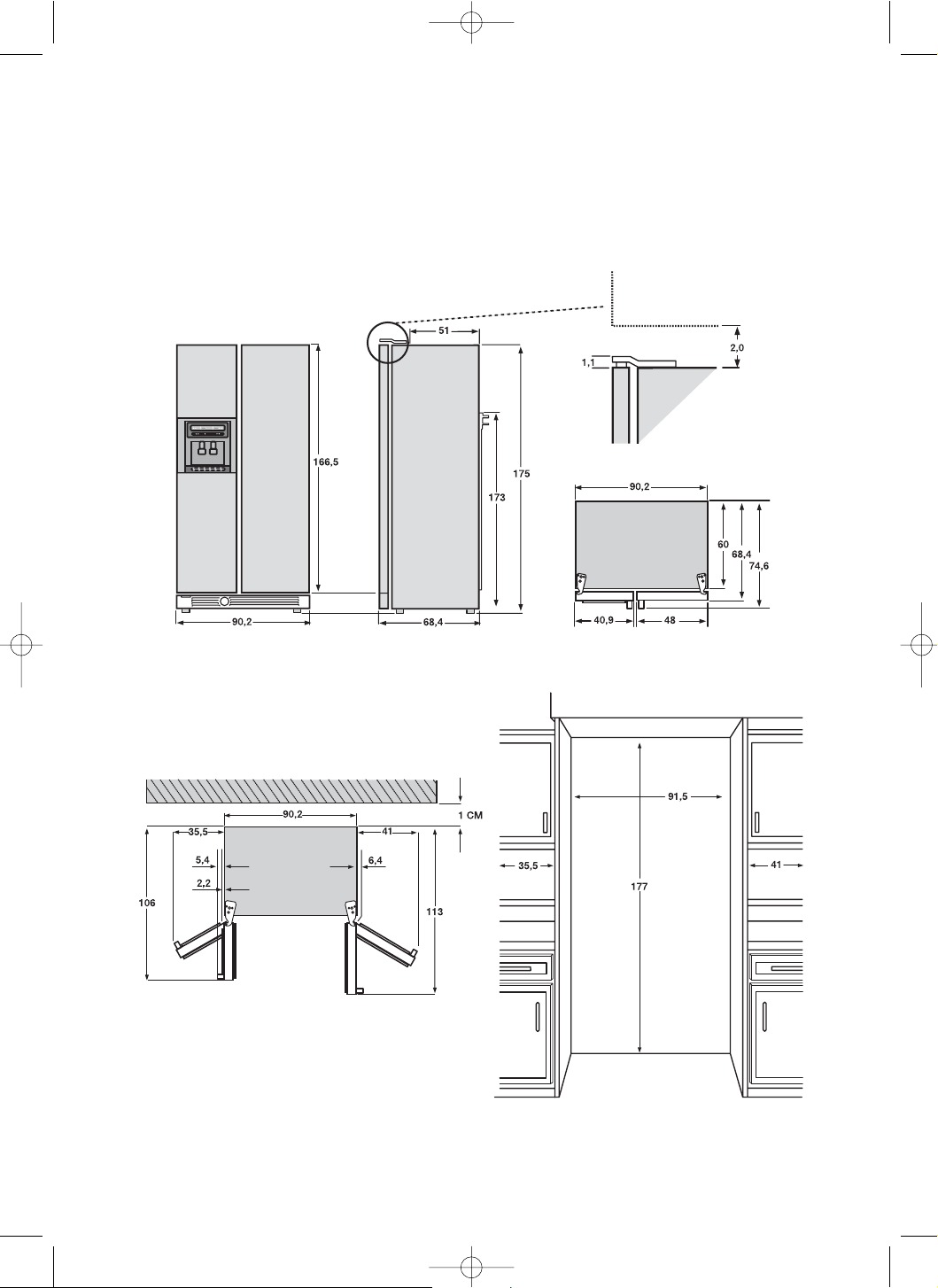

AFMETINGEN EN VEREISTEN VOOR DE

INSTALLATIE VAN HET PRODUCT

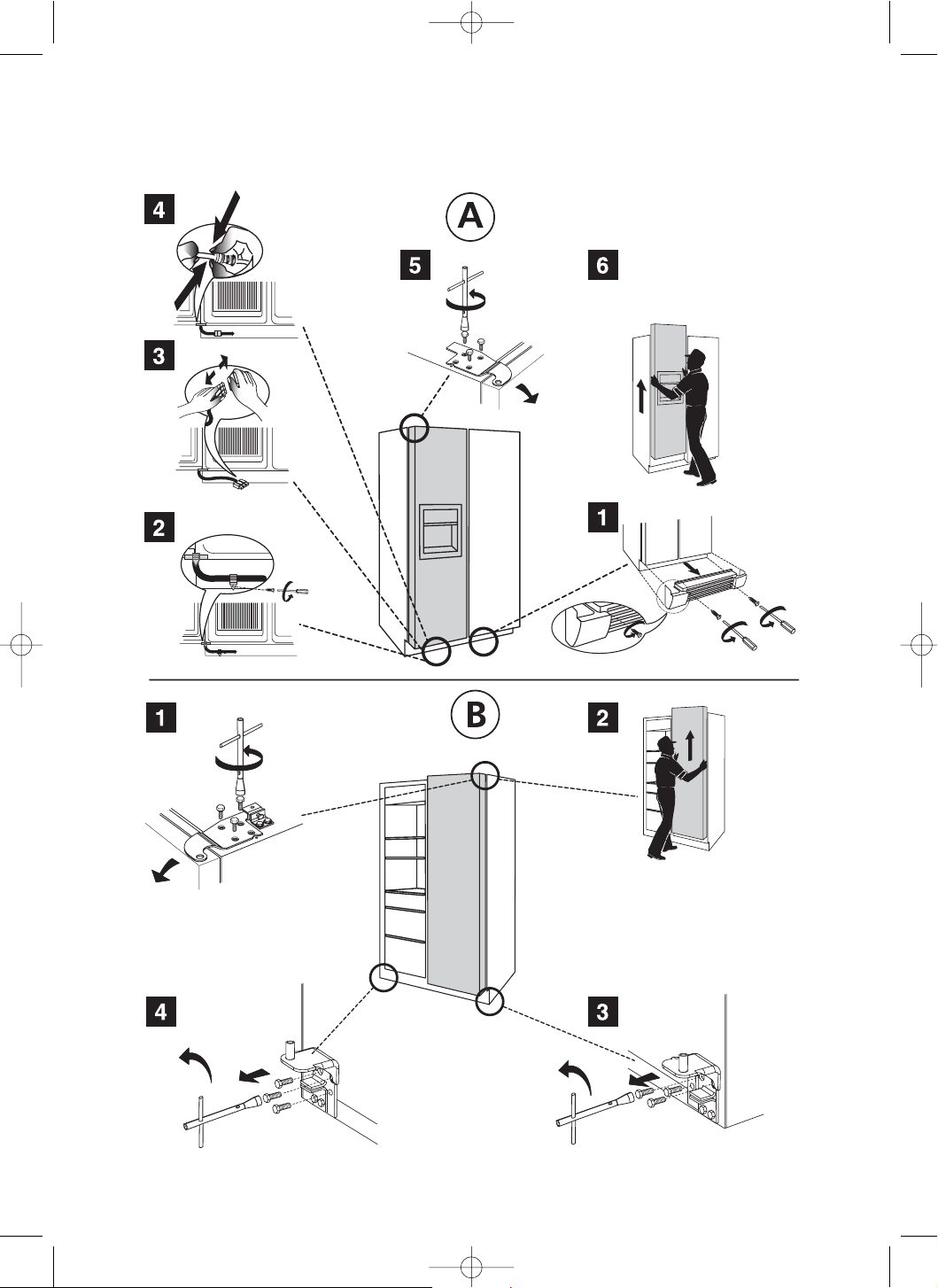

DEMONTEREN VAN DE DEUR VAN DE

VRIEZER (A)
DEMONTEREN VAN DE DEUR VAN DE

KOELKAST (B)

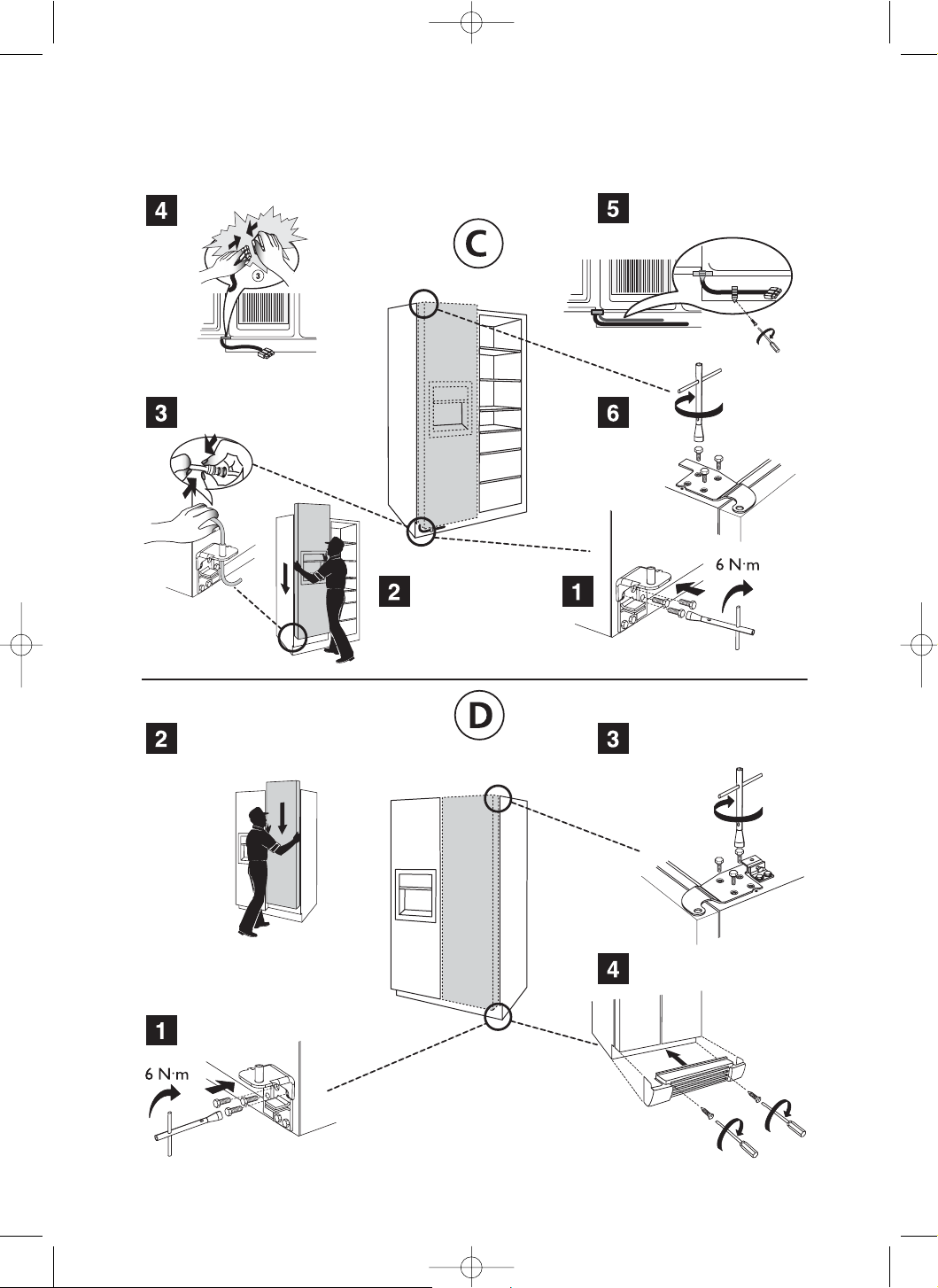

MONTEREN VAN DE DEUR VAN DE

VRIEZER (C)
MONTEREN VAN DE DEUR VAN DE

KOELKAST (D)

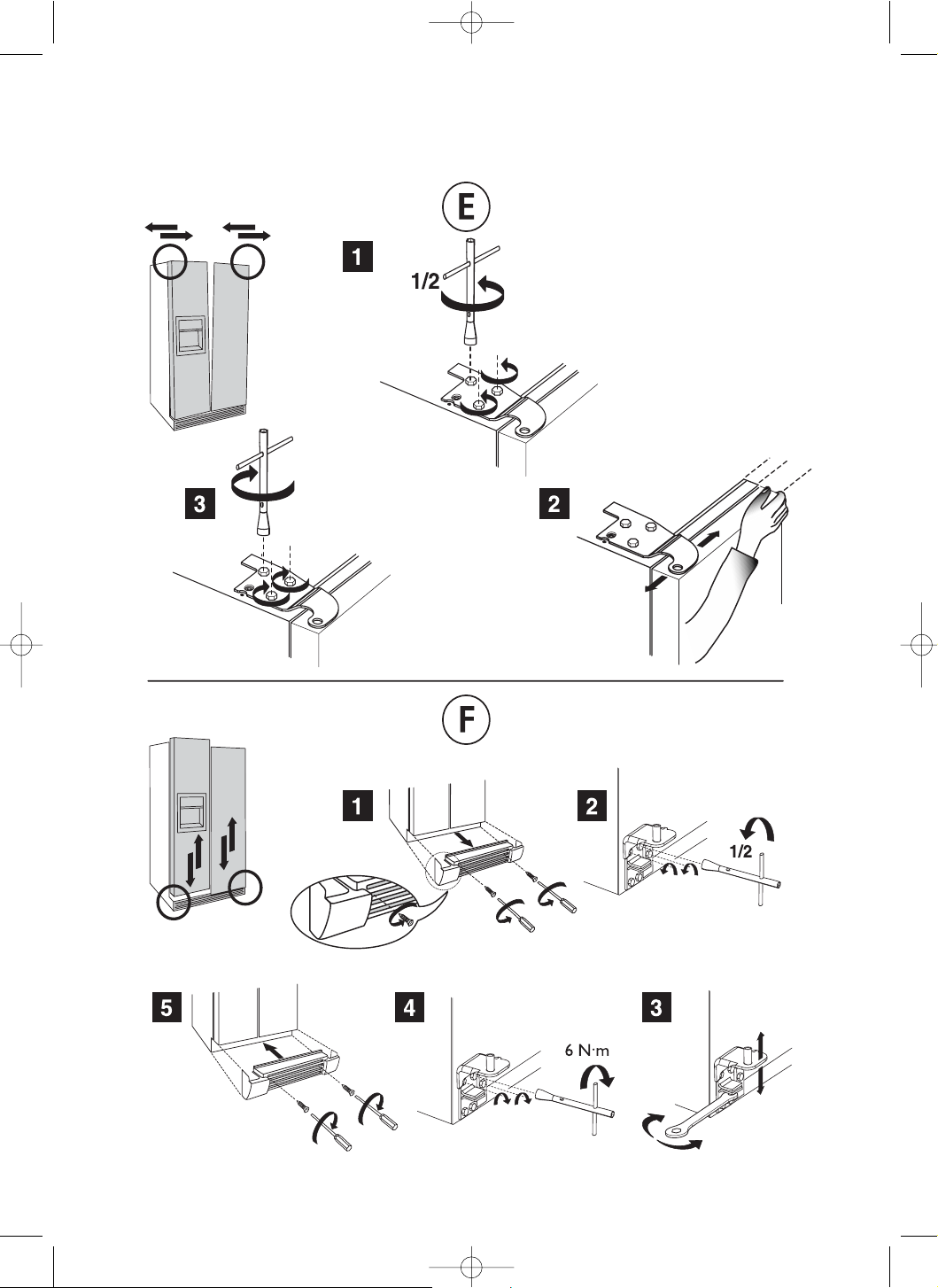

HORIZONTALE UITLIJNING VAN DE DEUR

VAN DE VRIEZER EN DE KOELKAST (E)
VERTICALE UITLIJNING VAN DE DEUR VAN

DE VRIEZER EN DE KOELKAST (F)

SbS_Inst_102_00286_NL 23-04-2007 10:43 Pagina 20

21

Begin uitsluitend met de werkzaamheden nadat u de koelkast van
het elektriciteitsnet heeft afgesloten.

• De ijsmaker en het watercircuit moeten op een waterleidingnet
aangesloten worden dat drinkwater en/of chemische gezuiverd water
levert.

• Wij adviseren u om altijd de plaatselijk geldende voorschriften voor
wateraansluitingen in acht te nemen.

• Het apparaat is voorzien van een 2,33 m lange waterslang, die al aan de
achterzijde van het apparaat is bevestigd.

• Verwijder de verpakkingstape van de grijze, opgerolde waterslang aan de
achterzijde van de koelkast.

• Sluit het slangkoppelstuk (1) op de waterleiding van uw woning (2) aan.

• Let erop dat de waterslang niet gedraaid is.

• Het apparaat is bestemd om te werken bij een druk in de waterleiding
tussen 1,7 en 8,1 bar (25 en 117 PSI).

• Draai de waterkraan open. Controleer of er geen lekken zijn en verhelp ze
zo nodig.

• De koelkast hoeft niet te worden ingesteld en heeft geen waterafvoer
nodig.

WATERAANSLUITING

De aarding van het apparaat is wettelijk verplicht. De fabrikant aanvaardt geen
enkele aansprakelijkheid voor eventueel letsel aan personen, dieren of voor
schade aan voorwerpen, die te wijten is aan het niet in acht nemen van de
geldende voorschriften.
Zorg ervoor dat de installatie en de elektrische aansluiting worden verricht
volgens de aanwijzingen van de fabrikant en overeenkomstig de plaatselijke
veiligheidsvoorschriften.
Als het door u aangeschafte product een stekker zonder aarding heeft, dient u
uw geel-groene aarding (A) op de aardschroef op het apparaat (B) aan te
sluiten, zie afbeelding.
Het type stroom en de spanning van het voedingsnet waarop het apparaat
wordt aangesloten moeten overeenkomen met de gegevens op het
typeplaatje.
Het stopcontact waarop het apparaat is aangesloten dient ook na de installatie
toegankelijk te zijn om zo nodig de stekker te kunnen verwijderen. Indien dit
niet mogelijk is, moet het apparaat op het elektriciteitsnet aangesloten
worden met behulp van een bipolaire schakelaar met een afstand tussen de
contacten van tenminste 3 mm, die zich op een toegankelijke plaats bevindt.
Indien de stekker van de voedingskabel en het stopcontact niet van hetzelfde
type zijn, moet het stopcontact vervangen worden.
Gebruik geen verlengsnoeren of meervoudige adapters.
Zorg ervoor dat het apparaat na de installatie niet op de voedingskabel staat.
Haal de stekker uit het stopcontact en trek niet aan de voedingskabel om het
apparaat van het stopcontact los te koppelen.

ELEKTRISCHE AANSLUITING

Het door u aangeschafte product is FULL NO
FROST, ofwel zowel het koelvak als het vriesvak zijn
uitgerust met een automatisch ontdooisysteem. Het
apparaat is uitsluitend voor huishoudelijk gebruik is
bestemd.
In deze handleiding zijn aanwijzingen en
waarschuwingen bijeengebracht voor een veilige en
juiste installatie van het apparaat - wij adviseren u om
deze aandachtig te lezen voordat u met de installatie
begint.
Houd er rekening mee dat u verschillen aan kunt
treffen ten opzichte van de beschrijving van alle
mogelijke bedieningsorganen en bijgeleverde
onderdelen die in dit handboek zijn weergegeven,
afhankelijk van het door u aangeschafte model.
Bewaar deze handleiding voor toekomstige

raadpleging en geef het aan de eventuele koper als u
het apparaat doorverkoopt.
Het apparaat moet in een droge en goed
geventileerde omgeving geplaatst worden.
Installeer het apparaat niet op een plaats waar het
rechtstreeks aan het zonlicht blootgesteld wordt of in
de buurt van warmtebronnen (oven, verwarming,
enz.). Als dit onvermijdelijk is, moeten de volgende
minimum afstanden aan worden gehouden:
Fornuizen die op kolen en petroleum werken: 30 cm
Elektrische fornuizen en/of gasfornuizen: 3 cm
Laat ten minste 1 cm vrije ruimte aan de zijkanten,
boven het apparaat en tussen de achterkant en de
muur om het apparaat te kunnen verplaatsen en om
voldoende luchtcirculatie te garanderen.

ALVORENS DE KOELKAST TE INSTALLEREN

SbS_Inst_102_00286_NL 23-04-2007 10:43 Pagina 21

22

Aan de onderkant van de koelkast zitten twee voor- en twee
achterwieltjes, die afgesteld kunnen worden (zie afbeelding A),
of vier wieltjes waarvan de voorste twee kunnen worden
afgesteld (zie afbeelding B).
Indien uw koelkast niet stabiel lijkt te staan of indien de
deuren niet makkelijk sluiten, dient u de stand van de koelkast
volgens de onderstaande aanwijzingen aan te passen
(afhankelijk van het model, zoals te zien is in de afbeeldingen
hiernaast).

1.Controleer de plaats waar de koelkast geïnstalleerd wordt om er

zeker van te zijn dat u aan alle zijden, inclusief de bovenkant, een
ruimte van tenminste 1 cm heeft.

2.Sluit het apparaat aan op het elektriciteitsnet.

3.Zet de koelkast op zijn definitieve plaats.

4.Open beide deuren en verwijder de sokkel om de nivelleerbouten

links en rechts op het onderstel van de koelkast te kunnen
lokaliseren. Met de bovenste schroef (1) wordt het achterste
wieltje geregeld, indien aanwezig, terwijl met de onderste schroef
(2) het voorste wieltje geregeld wordt.

5.Gebruik de bijgeleverde sleutel om de nivelleerbouten af te stellen.
Draai met de klok mee om het product hoger te zetten, of tegen
de klok in om het lager te zetten.
De nivelleerbouten moeten diverse malen gedraaid worden om de
stand van de koelkast bij te stellen.

Opmerking: draai de nivelleerbouten niet te veel los wanneer
u het apparaat lager zet, om te vermijden dat ze naar buiten
komen.

Uitlijnen van de deuren

Indien na de ingebruikneming van het apparaat beide deuren van de
koelkast en de vriezer door de belasting niet goed meer uitgelijnd
zijn, dient u het apparaat van het elektriciteitsnet af te sluiten en de
deuren af te stellen volgens het bijgevoegde schema.

NIVELLEREN VAN DE KOELKAST

Afbeelding A

Afbeelding B

SbS_Inst_102_00286_NL 23-04-2007 10:43 Pagina 22
