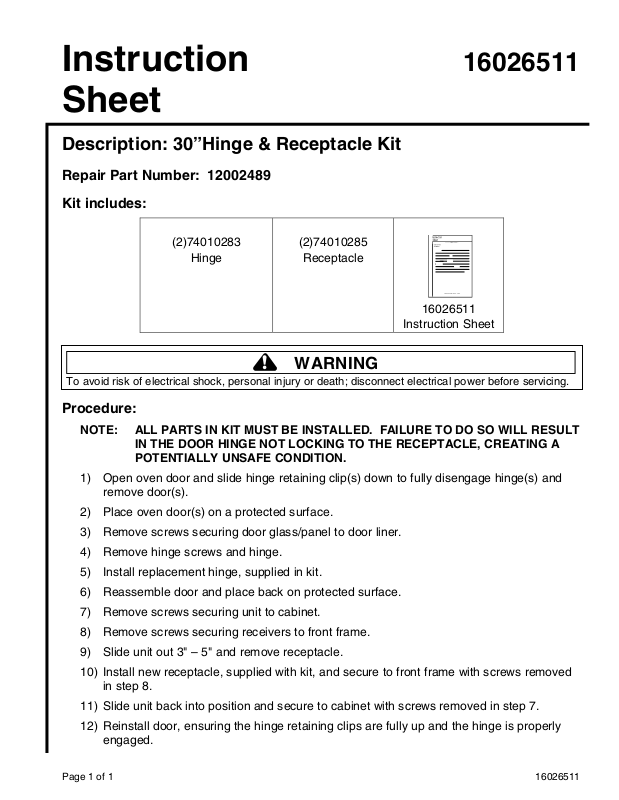

Whirlpool 12002489 Instruction Sheet
Instruction 16026511
Sheet
Description: 30”Hinge & Receptacle Kit
Repair Part Number: 12002489
Kit includes:
(2)74010283
Hinge
!
To avoid risk of electrical shock, personal injury or death; disconnect electrical power before servicing.
(2)74010285
Receptacle
WARNING
Instruction Sheet
16026511
Procedure:
NOTE: ALL PARTS IN KIT MUST BE INSTALLED. FAILURE TO DO SO WILL RESULT
IN THE DOOR HINGE NOT LOCKING TO THE RECEPTACLE, CREATING A
POTENTIALLY UNSAFE CONDITION.
1) Open oven door and slide hinge retaining clip(s) down to fully disengage hinge(s) and
remove door(s).
2) Place oven door(s) on a protected surface.
3) Remove screws securing door glass/panel to door liner.
4) Remove hinge screws and hinge.
5) Install replacement hinge, supplied in kit.
6) Reassemble door and place back on protected surface.
7) Remove screws securing unit to cabinet.
8) Remove screws securing receivers to front frame.
9) Slide unit out 3" – 5" and remove receptacle.
10) Install new receptacle, supplied with kit, and secure to front frame with screws removed
in step 8.
11) Slide unit back into position and secure to cabinet with screws removed in step 7.
12) Reinstall door, ensuring the hinge retaining clips are fully up and the hinge is properly
engaged.
Page 1 of 1 16026511
Feuille 16026511
T
d’instructions
Description : Trousse de logement et de charnière de 76,2 cm
Pièce de rechange numéro : 12002489
La trousse inclut :
(2)74010283
Charnière
!
Pour éviter les risques de choc électrique, de blessures ou de mort, débrancher l’alimentation électrique
avant d’effectuer l’entretien.
(2)74010285
WARNING
AVERTISSEMEN
Logement
16026511
Feuille
d’instructions
Étapes à suivre :
REMARQUE : INSTALLER TOUTES LES PIÈCES DE LA TROUSSE. SINON LA
CHARNIÈRE DE PORTE NE SE VERROUILLERA PAS AU LOGEMENT,
CE QUI ENTRAÎNERA UNE SITUATION À RISQUE.
1) Ouvrez la porte du four et faites glisser la ou les attaches vers le bas pour dégager complètement la ou les
charnières et enlever la ou les portes.
2) Placez la ou les porte(s) du four sur une surface protégée.
3) Enlevez les vis qui fixent la vitre de porte ou le panneau au revêtement de porte.
4) Enlevez les vis de la charnière et la charnière.
5) Installez la charnière de rechange fournie avec la trousse.
6) Réassemblez la porte et remettez-la sur la surface protégée.
7) Enlevez les vis qui fixent la pièce à l’armoire.
8) Enlevez les vis qui fixent les réceptacles au cadre avant.
9) Faites glisser la pièce vers l’extérieur sur une distance de 7,6 cm à 12,7 cm et enlevez le logement.
10) Installez le nouveau logement, fourni dans la trousse, et fixez au cadre avant avec les vis enlevées à l’étape 8.
11) Faites glisser la pièce dans sa position et fixez à l’armoire avec les vis enlevées à l’étape 7.
12) Réinstallez la porte en vous assurant que les attaches de charnière sont poussées à fond vers le haut et que
la charnière est engagée correctement.
Page 1 de 1 16026511
