CONTENTS

IMPORTANT PRODUCT SAFETY INSTRUCTIONS .....................................2

AFETY GUIDELINES

FCC C

OMPLIANCE STATEMENT

.......................................................................................3

.......................................................................3

CLEANING THE LCD MONITOR...................................................................4

FEATURES ....................................................................................................5

OWER SAVER

LUG & PLAY

...............................................................................................5

.................................................................................................5

INSTALLATION..............................................................................................6

ACKAGE CONTENTS

ONTROL PANEL BUTTONS

NPUT CONNECTORS

1. A

TTACHING THE BASE STAND TO THE

2. C

ONNECT VIDEO CABLES TO A COMPUTER

3. C

ONNECT POWER CABLES

4. T

URN THE POWER ON

......................................................................................6

.............................................................................7

.......................................................................................8

LCD M

ONITOR

......................................9

....................................................9

........................................................................10

...............................................................................10

OSD MENU FUNCTIONS ............................................................................11

ENGLISH

MAGE MENU

OLOR MENU

ISCELLANEOUS MENU

NFORMATION MENU

UICK BRIGHTNESS OR CONTRAST ADJUSTMENT

...............................................................................................12

..............................................................................................13

................................................................................13

.....................................................................................15

............................................16

DISPLAY MODES ........................................................................................17

APPENDIX...................................................................................................18

PECIFICATIONS

ROUBLESHOOTING

...........................................................................................18

......................................................................................19

IMPORTANT PRODUCT SAFETY INSTRUCTIONS

Follow and obey all warnings and instructions marked on the LCD Monitor. For your safety, please read all the safety and operating instructions before you operate the LCD Monitor Keep this user’s manual for future reference.

Overloading

Do not overload wall outlets, extension cords, or power strips. This can result in fire or electronic shock.

Power Cord Protection

Power supply cords should be routed so that they are not likely to be walked on or pinched by items placed upon or against them. Periodically inspect the cords and each end of the cords for damage. The LCD Monitor shall be installed near a wall socket outlet and the plug on power cord shall be readily accessible.

Ventilation

Slots and openings on the cabinet are provided for ventilation purposes. To ensure reliable operation of the LCD Monitor and to protect it from overheating, these openings must not be blocked or covered.

• Do not block the openings by placing the LCD Monitor on a bed, sofa, rug or other similar surface.

• Do not place the LCD Monitor in a built-in installation such as a bookcase or rack unless proper ventilation is provided and the manufacturer’s instruction have been adhered to.

Other Notices

• Avoid exposing the LCD Monitor to direct sunlight or high temperatures.

• Avoid exposing the LCD Monitor to moisture or high humidity.

• Do not attempt repairs yourself. Your warranty does not cover repairs or attempted

repairs by anyone not authorized by Westinghouse Digital.

• If your LCD Monitor will not be used for a long period of time, unplug the LCD Monitor.

Precautions

• Avoid touching the screen. Skin oils are difficult to remove.

• Never remove the rear cover. Your LCD Monitor contains high-voltage parts. You

may be seriously injured if you touch them.

• Avoid exposing your LCD Monitor to direct sunlight or another heat source. Orient your LCD Monitor away from direct sunlight to reduce glare.

• Always handle your LCD display with care when moving it.

• Place your LCD Monitor in a well-ventilated area; don’t place the LCD Monitor in

airtight compartments. Do not place anything on your LCD Monitor that prevents heat dissipation.

• Ensure that the area around the LCD Monitor is clean and free of moisture.

• Do not place heavy objects on the LCD Monitor, video cables, or power cord.

• If the LCD Monitor emits smoke, abnormal noise, or a strange odor, immediately

turn it off and contact the Westinghouse Service Center.

• WARNING – To Reduce The Risk Of Fire Or Electric Shock, Do Not Expose The LCD Monitor To Rain Or Moisture! The LCD Monitor shall not be exposed to

dripping or splashing and objects filled with liquids, such as vases, shall not be placed on the Monitor.

ENGLISH

Safety Guidelines

CAUTION: The power supply outlet should be located near the LCD Monitor and should be easily accessible.

Always use the appropriate AC cord that is certified for your specific country. Some examples are listed below:

USA..................UL Switzerland .........SEV

Canada.............CSA Britain .................BASE/BS

Germany..........VDE Japan .................Electric Appliance Control Act

IMPORTANT NOTICE CONCERNING POWER CORD SELECTION

The specific power cord for this LCD Monitor is enclosed and has been selected according to the country of destination and must be used to prevent electric shock. Use the following guidelines if it is necessary to replace the original cord set, or if the cord set is not enclosed. The female receptacle of the cord set must meet IEC-60320 requirements and should look like Figure A1 below:

Figure A1 Figure A2

ENGLISH

For the United States and Canada

In the United States and Canada the male plug is a NEMA5-15 style (Figure A2), UL Listed, and CSA Labeled. For LCD Monitors that are placed on a desk or table, type SVT or SJT cord sets may be used. For LCD Monitors placed directly on the floor, only SJT type cord sets may be used. The cord set must be selected according to the current rating for the LCD Monitor. Please consult the table below for the selection criteria for power cords used in the United States and Canada.

Cord Type Size of Conductors in Cord Maximum Current Rating of Unit

SJT

SVT

18 AWG 16 AWG 14 AWG 18 AWG 17 AWG

10 Amps 12 Amps 12 Amps 10 Amps 12 Amps

FCC Compliance Statement

This equipment has been tested and complies with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy, and may cause harmful interference to radio communications if not installed and used in accordance with the instructions. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the LCD Monitor and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

• Consult the Westinghouse Service Center or an experienced radio/Monitor technician for assistance.

FCC Warning

To assure continued FCC compliance, the user must use a grounded power supply cord and the provided shielded video interface cable with bonded ferrite cores. If a BNC cable used, use only a shielded BNC (5) cable. Also, any unauthorized changes or modifications not expressly approved by Westinghouse Digital will void the user's authority to operate this device.

CLEANING THE LCD MONITOR

• MAKE SURE THE LCD MONITOR IS TURNED OFF

• NEVER SPRAY OR POUR ANY LIQUID DIRECTLY ONTO THE SCREEN OR CASE

To clean the screen:

1. Wipe the screen with a clean, soft, lint-free cloth. This removes dust and other particles.

2. If it still is not clean, apply a small amount of non-ammonia, non-alcohol based glass cleaner onto a clean, soft, lint-free cloth, and wipe the screen.

To clean the case:

1. Use a soft, dry cloth.

2. If it still is not clean, apply a small amount of non-ammonia, non-alcohol based, mild nonabrasive detergent onto a clean, soft, lint-free cloth, then wipe the surface.

Disclaimer

Westinghouse Digital does not recommend the use of any ammonia or alcohol-based cleaners on the LCD Monitor screen or case. Some chemical cleaners have been reported to damage the screen and/or LCD Monitor case. Westinghouse Digital will not be liable for damage resulting from the use of any ammonia or alcohol-based cleaners.

ENGLISH

, is installed inside the LCD monitor.

u can use your PC to set

installation process. Your computer system will identify and automatically

FEATURES

• Bright Display Image

• Lightweight

• Fast Response Time

• Power Saver

• Plug & Play

• Kensington Security Lock Compatible

Power Saver

A power control system, Power Saver If the LCD monitor has not been used for a certain period of time, the system will turn the LCD monitor to low voltage mode to save electrical power. Slight movement of the mouse or pressing any key on the keyboard will return the original screen image. Yo the function.

The LCD monitor is compatible with EPA ENERGY STAR and NÜTEK if used with a VESA DPMS computer. To save power, turn off the LCD monitor power when not in use.

ENGLISH

Plug & Play

VESA Plug and Play eliminates the complicated and time-consuming

adjust the LCD monitor. The LCD monitor uses Display Data Channel (DDC) to send Extended Display Identification Data (EDID) to the

computer system, so the computer system can automatically adjust the LCD monitor.

INSTALLATION

Congratulations on your purchase of a Westinghouse 19” Widescreen LCD Monitor. Sleek and practical, this lightweight LCD monitor delivers a crisp and clear display optimized for 1440 x 900 display resolution.

Package Contents

Your product package includes:

• 19” Westinghouse Widescreen LCD Monitor

• Detachable Base Stand

• AC Power Cord

• VGA Male – Male Cable

• User’s Manual

• Warranty Card

ENGLISH

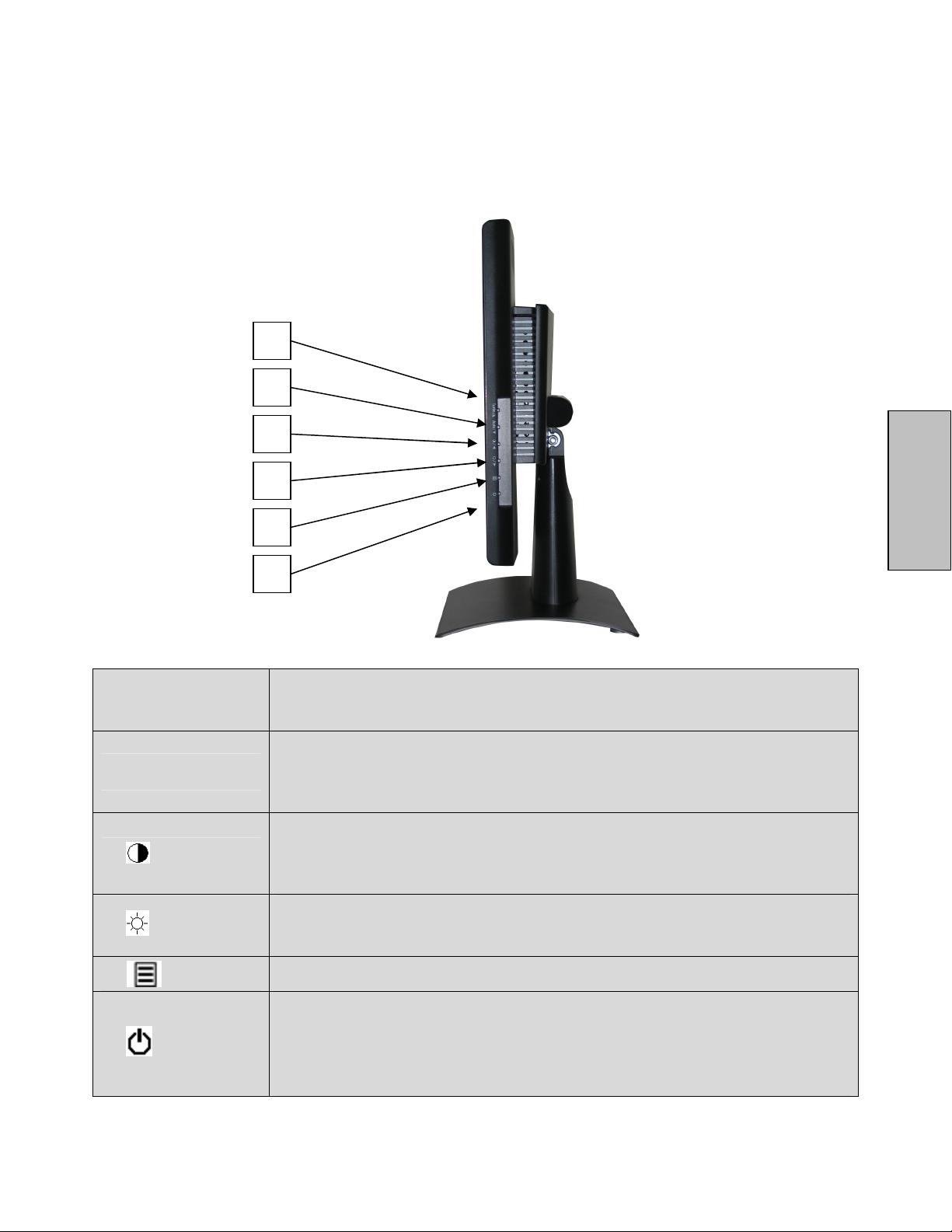

Control Panel Buttons

Use the control buttons on the side of the LCD Monitor to display the On Screen Display (OSD). Below is a list of the control button functions. The OSD controls are defined in “OSD Functions” on page 11.

ENGLISH

1.Turbo/

2. Auto

/

/

▲

/▼

• Switch between picture, text and economy modes.

• Scroll up the OSD sub-menu list when the OSD is displayed.

• Automatically optimize positions, phase, and clock when the OSD

is not displayed (Auto Adjust).

• Scroll down the OSD sub-menu list when the OSD is displayed.

• Quick contrast adjustment or decrease contrast/brightness.

• Move a selection left when the OSD is displayed.

• Quick brightness adjustment and increase contrast/brightness.

• Move a selection right when the OSD is displayed.

• Enter and exit the OSD menu

• Power On and Off button

• LED Power Indicator Light

• Green: Normal

• Orange: Power Saving

• Off: Power Off

AC IN to a power

Input Connectors

ENGLISH

1. AC IN (Power)

2. DVI-D

3. D-SUB (VGA)

4. Security Lock Anchor

• Connect the power cord from source.

•

Using a DVI cable, connect to a computer with a DVI output.

•

Using the enclosed 15-pin VGA cable, connect to a computer or other device with a VGA output.

•

Secure the LCD monitor by using a Kensington Micro Saver Security Lock.

Installation

1. Attaching the Base Stand to the LCD Monitor

Attach the base stand to the LCD monitor stand neck by aligning the holes and tabs. Press in and snap the base into place. To remove the base stand, press the tabs on the bottom of the stand neck and remove the base.

Connect Video Cables to a Computer

Connect one of the following into the back of the LCD Monitor:

IMPORTANT: Before beginning,

turned off.

DVI-D CONNECTION:

Monitor DVI-D port.

VGA CONNECTION:

port to the LCD Monitor D-SUB port.

Connect a Digital DVI cable from your computer to the LCD

Connect an analog VGA cable from your computer VGA OUT

make sure the monitor and computer are

ENGLISH

3. Connect Power Cables

Connect the AC power cord to the LCD Monitor (to the connector labeled “AC-IN”) and then connect the cord into a properly grounded AC outlet.

4. Turn the Power On

Press the power button on the side of the LCD monitor. The LED light will turn green if a signal input is detected or it will be orange if no input is detected.

NOTE: If you have a problem with the video image, adjust the computer’s resolution to 1440 x 900 or turn off and reboot the computer. In addition, you may need to download the latest drivers for the graphics card used in your computer.

ENGLISH

Source

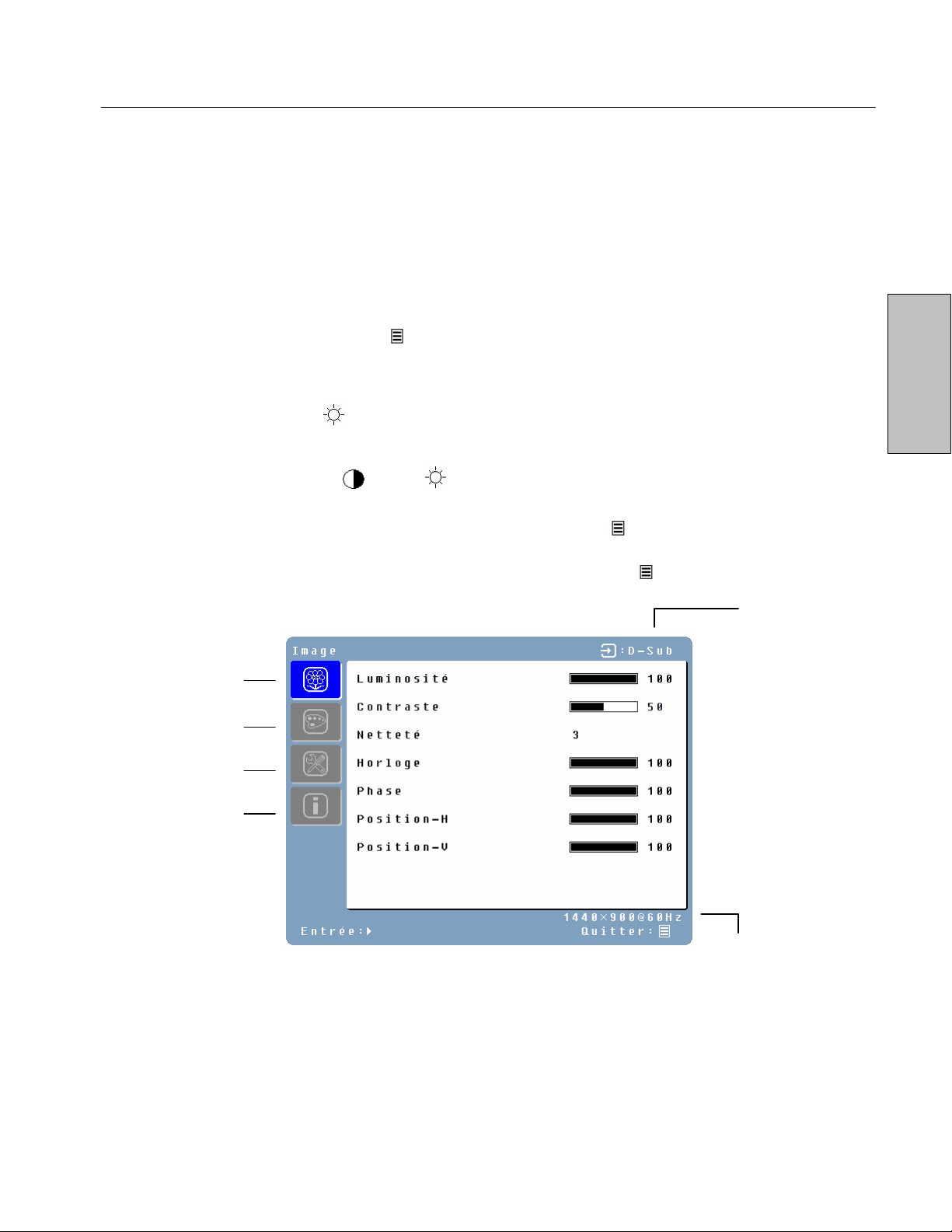

OSD Menu Functions

All the function settings for the LCD monitor are controlled via the control keys located on the side of the monitor. To display the OSD main menu, press the “Menu” keypad button on the control panel. (Note: The OSD menu display will disappear automatically after approximately 10 seconds, if no action is taken.)

The LCD monitor has been adjusted to optimal settings before shipment. Adjustments to the monitor settings can be made using the OSD menu.

• Press the “Menu” button to display the OSD.

ENGLISH

• Press the Turbo/▲ or Auto

Color, Miscellaneous, and Information Sub-Menus).

• Press the / button to enter the sub-menu.

• Press the Turbo/▲ or Auto

• Press the

• To go back to the previous menu, press the button. Changes are saved

automatically.

• To exit the OSD menu press "Menu" again. It automatically will save any changes that have been made.

Image Menu

Color Temp. Menu

Miscellaneous Menu

Information Menu

NOTES:

• Any changes are automatically saved in memory when the OSD turns off. Turning off the power should be avoided while using the OSD menu.

• Adjustments for clock, phase, and positions are saved for each individual signal timing. Except for these adjustments, all other adjustments have only one setting, which applies to all signal timings.

• The icon color will change from gray to blue when a sub-menu is selected.

 or

▼ button to scroll through the sub-menus (Image, Audio,

▼ button to select the function to be adjusted.

 buttons to change the current setting of the sub-function.

Resolution & Frequency

The following is a list of the OSD sub-menus for the LCD monitor:

Image Menu

ENGLISH

Function

Brightness

Contrast

Sharpness

Clock

Phase

H. Position

V. Position

Adjust the brightness of the screen.

Adjust the contrast of the image.

Adjust the picture sharpness of low resolution pictures.

Adjust the LCD monitor clock. (VGA only)

Adjust the LCD monitor phase. (VGA only)

Move the image left or right on the screen. (VGA only)

Move the image up or down on the screen. (VGA only)

Description

Color Menu

ENGLISH

Function

Color temp

Red

Green

Blue

User/9300K/7500K/6500K/sRGB

Adjust red color.

Adjust green color.

Adjust blue color.

Description

Miscellaneous Menu

ENGLISH

Function

Language

OSD time-out

OSD position

Reset

Input Select

Auto setting

CM Engine

English, Français, Deutsch, Español, Italiano,

Русский

Adjust OSD display time setting. Move OSD display position to any one of the following 5

positions within the overall screen.

Restore the LCD monitor to the factory settings.

Analog / Digital

Adjust clock, phase and positions automatically. (VGA only)

Color Management Engine. (VGA only)

繁體中文, 简体中文, 한국어

Description

日本語

Information Menu

Function

Resolution

Horizontal frequency

Displays resolution.

Displays horizontal frequency.

ENGLISH

Description

Vertical frequency

Version

Displays vertical frequency.

Displays firmware version number.

Quick Brightness or Contrast Adjustment

A Brightness or Contrast adjustment scale can be displayed directly by using the following button operations:

• Brightness: Press the

 Brightness button when the Menu is not displayed.

ENGLISH

• Contrast: Press the

• Auto Adjustment: Press the Auto button when the Menu is not displayed.

• Turbo: Press the Turbo/▲ button when the Menu is not displayed to switch between

Display Modes. See page 17 for more detail.

 Contrast button when the Menu is not displayed.

Display Modes

The monitor backlighting can be adjusted by using the Turbo/▲ button on the control panel. There are 3 modes: Economy, Text, and Picture. To toggle between these modes,

press the Turbo/▲ key until the mode you desire is selected. These modes automatically change the monitor backlight levels between bright, brighter, and brightest.

1. Economy Mode – Reduced brightness

2. Text Mode – Normal brightness

ENGLISH

3. Picture Mode – High brightness

NOTES:

• Changing to a lower brightness mode can lessen eye fatigue.

• Change from Picture Mode to Text Mode when working with text.

• Change from Text Mode to Economy Modes when viewing the screen for long periods.

Appendix

Specifications

ENGLISH

Item

Panel Size

Optimum Resolution Response Time Contrast Ratio Maximum Brightness Viewing Angles

Input Signal

Power

Operating Conditions

Storage Conditions

Type

1440 x 900 5 ms 700:1 300 Nits 150° (H) / 130° (V)

Video

Voltage 100-240 VAC, 50/60 Hz (auto switch), 1.5A

Temperature 32° F to +95° F (0° C to +35° C) Humidity 20% to 90% (no condensation) Altitude Up to 3,000 meters Temperature -4° F to +140° F (-20° C to +60° C) Humidity 10% to 90% (no condensation) Altitude Up to 12,000 meters

19” Color TFT Active Matrix LCD. Anti-static and hard coated.

HD-15 pin D-Sub (VGA connector) DVI-D

Specification

Dimensions

Weight Regulations Power consumption

Lamp Life

Unit 16.4 (w) x 17.3 (h) x 2.0 (d) in Carton 18.9 (w) x 19.2 (h) x 5.6 (d) in Unit 10.1 lb (4.6 kg) FCC-B, UL, CSA (CUL), Energy Star®, Plug & Play AC On <36W (Green LED) AC Off <2W (Orange LED) 40,000 hours

Troubleshooting

No Power

• Make sure the AC cord is plugged into the back of the LCD monitor.

• Make sure the AC power cord is securely connected to an AC outlet.

• Plug another electrical device (like a radio) to the power outlet to verify that the

outlet is supplying the proper voltage.

No Image

• Make sure the power button is ON.

• Check whether the LCD monitor and computer power cords are plugged in and

check the power supply.

Power is ON but No Screen Image

• Adjust the brightness and contrast levels.

• Make sure the VGA or DVI cable is securely connected to both the computer and

monitor.

“Out Of Range”

• Check the computer image output resolution and frequency and compare the value

with the preset values of the computer’s graphics card.

Fuzzy Image

• Adjust the Phase setting on the monitor.

Image Too Bright or Too Dark

• Adjust the brightness and contrast levels using the OSD.

• Make sure that the computer is not displaying an irregular image.

• Check the VGA or DVI connection between the computer and LCD monitor.

• Perform Auto Adjust.

Distorted Image

ENGLISH

• Reset the LCD monitor by performing the “Reset” function using the OSD.

• Remove extra accessories (such as a VGA extension cord).

Image is Not Centered (size is not scaled correctly)

• Perform Auto Adjust

• Adjust the horizontal and/or vertical position using the OSD.

• Check image size setting.

Colors are Incorrect

• Adjust the color setting using the OSD.

Cannot display the LCD monitor with resolution 1440 x 900

• Please download the video card driver from websites below:

Nvidia: http://www.nvidia.com/content/drivers/drivers.asp Intel: http://downloadfinder.intel.com/scripts-df/support_intel.asp

ATI: https://support.ati.com/ics/support/default.asp?deptID=894

Additional Questions

• See our website at www.westinghousedigital.com.

•

Contact Westinghouse Digital Customer Service at (866) 287-5555 or write us at

service@westinghousedigital.com.

ENGLISH

TABLE DES MATIERES

CONSIGNES DE SÉCURITÉ IMPORTANTES...............................................2

IRECTIVES DE SÉCURITÉ

ÉCLARATION DE CONFORMITÉ À LA

...............................................................................3

FCC .........................................................3

NETTOYAGE DU MONITEUR LCD ...............................................................5

CARACTERISTIQUES...................................................................................6

CONOMISEUR D’ÉNERGIE

UTOCONFIGURATION

..............................................................................6

.....................................................................................6

INSTALLATION..............................................................................................7

ONTENU DE L’EMBALLAGE

OUCHES DU PANNEAU DE COMMANDE

ONNECTEURS

1. P

OUR ATTACHER LE TRÉPIED AU MONITEUR

2. P

OUR RACCORDER LES CÂBLES VIDÉO À L’ORDINATEUR

3. P

OUR RACCORDER LES CÂBLES D’ALIMENTATION

4. P

OUR ALLUMER LE MONITEUR

D’E

NTREE

.............................................................................7

.............................................................8

..............................................................................9

LCD..........................................10

................................10

..........................................11

....................................................................11

FONCTIONS DU MENU OSD ......................................................................12

ENU IMAGE [IMAGE MENU

ENU COULEURS [COLOR MENU

ENU – DIVERS [MISCELLANEOUS MENU

ENU D’INFORMATION [INFORMATION MENU

ÉGLAGE RAPIDE DE LA LUMINOSITÉ OU DU CONTRASTE

] ..........................................................................13

] ..................................................................14

] ......................................................15

]...................................................16

...................................17

Français

MODES D’AFFICHAGE...............................................................................18

ANNEXE ......................................................................................................19

ARACTÉRISTIQUES TECHNIQUES

ÉPANNAGE

................................................................................................20

..................................................................19

CONSIGNES DE SÉCURITÉ IMPORTANTES

Suivez et respectez toutes les consignes et les instructions inscrites sur le moniteur LCD. Pour votre sécurité, veuillez lire toutes les consignes de sécurité et d’utilisation avant de faire fonctionner le moniteur LCD. Conservez ce manuel de l’utilisateur pour vous y reporter dans le futur.

Surcharge

Ne surchargez pas les prises de courant, les cordons prolongateurs, ou les barrettes de connexion. Les surcharges peuvent provoquer des incendies ou des chocs électriques.

Protection du cordon d’alimentation

Les cordons d’alimentation doivent être installés de sorte qu’ils ne soient pas piétinés ou pincés par des objets posés sur ou contre eux. Inspectez les cordons aux deux bouts périodiquement pour voir s’ils ont été endommagés. Le moniteur LCD doit être installé près d’une prise de courant murale et la fiche du cordon d’alimentation doit être facilement accessible.

Ventilation

Les fentes et les ouvertures sur le boîtier sont prévues pour la ventilation. Pour assurer un bon fonctionnement du moniteur LCD et pour le protéger contre toute surchauffe, assurez-vous que ces ouvertures ne sont pas obstruées ou couvertes.

• N’obstruez pas ces ouvertures en posant le moniteur LCD sur un lit, un sofa, un

tapis ou toute surface similaire.

• Ne posez pas le moniteur LCD sur une installation encastrée comme des étagères

ou des portants, sauf si une ventilation appropriée est fournie et si les instructions du fabricant ont été suivies.

Autres remarques

• Evitez d’exposer le moniteur LCD à une lumière directe ou à de fortes

températures.

• Evitez d’exposer le moniteur LCD à une forte humidité.

• N’essayez jamais d’effectuer les réparations vous-même. Votre garantie ne couvre

pas les réparations ou les tentatives de réparation par une personne non agréée par Westinghouse Digital.

• Si votre moniteur LCD n’est pas utilisé pendant une longue période de temps,

débranchez-le.

Précautions

•

Evitez de toucher l’écran. Les graisses de la peau sont difficiles à retirer.

•

Ne retirez jamais le capot arrière. Votre moniteur LCD contient des composants à haute tension.

Vous pourriez être gravement blessé en cas de contact.

•

Evitez d’exposer votre moniteur LCD à une lumière directe ou une autre source de chaleur. Orientez

votre moniteur LCD en évitant une lumière directe afin d’en réduire l’éblouissement.

•

Manipulez toujours votre écran LCD avec précautions lorsque vous le déplacez.

•

Posez votre moniteur LCD sur une surface bien ventilée; ne le posez pas dans des cases

hermétiques. Ne posez rien dessus qui pourrait empêcher une dissipation de la chaleur.

•

Assurez-vous que l’environnement autour de votre moniteur LCD est propre et sans humidité.

•

Ne posez pas d’objets lourds sur le moniteur LCD, les câbles vidéo ou le cordon d’alimentation.

•

Si le moniteur LCD émet de la fumée, un bruit anormal ou une odeur étrange, éteignez-le

immédiatement et contactez le Centre de services de Westinghouse.

•

AVERTISSEMENT –

pas le moniteur LCD à la pluie ou à l’humidité !

suintements ou aux éclaboussures d’eau, et des objets remplis de liquides, comme des vases, ne doivent pas être posés sur le moniteur.

Afin de réduire les risques d’incendie ou de choc électrique, n’exposez

Le moniteur LCD ne doit pas être exposé aux

Français

Directives de sécurité

AVERTISSEMENT: La prise de courant doit être située près du moniteur LCD et être facilement

accessible. Utilisez toujours le cordon C.A. approprié, homologué par votre pays. Quelques exemples sont cités ci-dessous :

USA..................UL Suisse .........SEV

Canada.............CSA Angleterre .................BASE/BS

Allemagne..........VDE Japon .................Electric Appliance Control Act

REMARQUE IMPORTANTE CONCERNANT LA SELECTION DU CORDON D’ALIMENTATION

Le cordon d’alimentation approprié pour ce moniteur LCD, fourni dans ce paquet, a été sélectionné selon le pays de destination. Il doit être utilisé afin de prévenir les chocs électriques. Conformez-vous aux directives suivantes si vous devez changez le cordon amovible d’origine ou si celui-ci n’est pas fourni. Le connecteur femelle du cordon doit se conformer aux normes IEC-60320 et ressembler au schéma A1 ci-dessous :

Figure A1 Figure A2

Français

Pour les Etats-Unis et le Canada

Aux Etats-Unis et au Canada, le connecteur mâle est de type NEMA5-15 (Schéma A2), homologué UL, et étiqueté CSA. Pour les moniteurs LCD posés sur un bureau ou une table, vous pouvez utiliser des cordons amovibles de type SVT ou SJT. Pour des moniteurs LCD installés à même le sol, utilisez uniquement des cordons amovibles de type SJT. Choisissez le cordon amovible selon le courant nominal du moniteur LCD. Veuillez consulter le tableau suivant pour les critères de sélection des cordons d’alimentation utilisés aux Etats-Unis ou au Canada.

Type de

cordon

SJT

SVT

Taille des conducteurs

de cordon

18 AWG 16 AWG 14 AWG 18 AWG 17 AWG

Courant nominal maximal

de l’appareil

10 Ampères 12 Ampères 12 Ampères 10 Ampères 12 Ampères

Déclaration de conformité à la FCC

Cet appareil a été testé et trouvé conforme à la norme établissant les limites des dispositifs numériques de classe B, conformément à la section 15 des règles de la FCC. Ces limites sont destinées à offrir une protection raisonnable contre des brouillages préjudiciables en installation résidentielle. Cet appareil produit, utilise et peut émettre de l’énergie sur les fréquences radio, qui peut créer un brouillage préjudiciable aux communications radio si l’appareil n’est pas installé ni utilisé, selon les instructions. Il n’est cependant pas possible de garantir qu’aucun brouillage ne se produira dans une installation donnée. Si cet appareil provoque un brouillage préjudiciable aux réceptions radio ou télévision, ce qui peut être déterminé en allumant et en éteignant l’appareil, l’utilisateur doit essayer de remédier à ce brouillage en utilisant l’une ou plusieurs des

méthodes suivantes :

• Réorientez ou déplacez l’antenne de réception.

• Augmentez la distance entre le moniteur LCD et le récepteur.

• Branchez l’appareil sur une prise dont le circuit électrique est différent de celui qui

alimente le récepteur.

• Consultez le Centre de services Westinghouse ou demander de l’aide à un

technicien radio /moniteur.

Avertissement FCC

Pour être en conformité avec les normes FCC, l’utilisateur doit utiliser un cordon d’alimentation raccordé à la terre, ainsi que le câble d’interface vidéo à paires torsadées blindées avec un noyau de ferrite liée à la masse. Si un câble BNC est utilisé, choisir uniquement un câble BNC à paires torsadées blindées (5). Tout changement ou toute modification non expressément approuvés par Westinghouse Digital annulera l’autorisation accordée à l’utilisateur de faire fonctionner cet appareil.

Français

NETTOYAGE DU MONITEUR LCD

• ASSUREZ-VOUS QUE LE MONITEUR LCD EST ETEINT

• NE VAPORISEZ PAS ET NE VERSEZ PAS DE LIQUIDE DIRECTEMENT SUR L’ÉCRAN OU

SUR LE BOÎTIER

Pour nettoyer l’écran :

1. Essuyez l’écran avec un chiffon propre, doux, et non pelucheux. Ceci permet d’éliminer la

poussière et autres particules.

2. Si le moniteur n’est toujours pas propre, imbibez un chiffon propre, doux et non pelucheux,

d’une petite quantité de produit nettoyant pour vitres sans ammoniaque ni alcool, et essuyez l’écran.

Pour nettoyer le boîtier :

1. Utilisez un chiffon doux et sec.

2. Si le boîtier n’est toujours pas propre, imbibez un chiffon propre, doux et non pelucheux,

d’une petite quantité de détergent doux sans ammoniaque ni alcool, et non abrasif, et essuyez la surface.

Déclaration

Westinghouse Digital déconseille l’utilisation de produits nettoyants à base d’ammoniaque ou d’alcool sur l’écran ou le boîtier du moniteur LCD. Certains nettoyants chimiques peuvent endommager l’écran et /ou le boîtier du moniteur LCD. Westinghouse Digital ne pourra pas être tenu responsable des dégâts causés par l’utilisation de produits nettoyants à base d’ammoniaque ou d’alcool.

Français

CARACTERISTIQUES

• Image lumineuse à l’écran

• Léger

• Temps de réponse rapide

• Economiseur d’énergie

• Autoconfigurable

• Compatible avec le verrou Kensington

Economiseur d’énergie

Ce moniteur LCD est muni d’un système de contrôle d’énergie, Power Saver. Si le moniteur LCD n’a pas été utilisé pendant une période de

temps prolongée, le système mettra le moniteur LCD en mode basse tension pour conserver l’électricité. Déplacez légèrement la souris ou appuyez sur n’importe quelle touche du clavier pour revenir à l’image écran d’origine. Vous pouvez utiliser votre PC pour régler cette fonction.

Le moniteur LCD est compatible avec EPA ENERGY STAR et NÜTEK s’il est utilisé avec un ordinateur VESA DPMS. Pour économiser l’énergie, éteignez le moniteur LCD quand vous ne l’utilisez pas.

Autoconfiguration

VESA Plug and Play (autoconfiguration) élimine l’étape complexe et

longue du processus d’installation. Votre système informatique reconnaîtra et règlera automatiquement le moniteur LCD. Le moniteur LCD utilise le Canal d’affichage des données (Display Data Channel

ou DDC) pour envoyer les Données étendues d’identification d’affichage (Extended Display Identification Data ou EDID) à votre

ordinateur, pour que celui-ci puisse automatiquement régler le moniteur LCD.

Français

INSTALLATION

Féliciations sur votre achat d’un moniteur LCD à écran géant de 19” de Westinghouse. A la fois élégant et pratique, ce moniteur LCD léger fournit une image nette optimisée pour une résolution d’affichage 1440 x 900.

Contenu de l’emballage

Votre emballage comprend :

• Un moniteur LCD à écran géant Westinghouse de 19 “

• Un trépied amovible

• Un cordon d’alimentation C.A.

• Un port de câble vidéographique – Un connecteur mâle

• Un manuel d’utilisation

• Une carte de garantie

Français

Touches du panneau de commande

Utilisez les touches de commande sur le côté du moniteur LCD pour obtenir l’affichage à l’écran, ou OSD (On Screen Display). La liste des fonctions associées à ces touches se trouve ci-dessous. Les commandes OSD sont décrites dans la section « fonctions OSD » en page 12.

Français

1.Turbo/

2. Auto

/

/

▲

/▼

• Commute entre les modes image, texte et économique

• Fait défiler le sous-menu OSD lorsque le OSD est affiché.

• Optimise automatiquement les positions, la phase, et l’horloge

lorsque le OSD n’est pas affiché (auto-réglage).

• Fait défiler le sous-menu OSD lorsque le OSD est affiché.

• Réglage rapide du contraste ou diminution du contraste /de la

luminosité.

• Déplace une sélection vers la gauche lorsque le OSD est affiché.

• Réglage rapide de la luminosité ou augmentation du contraste /de

la luminosité .

• Déplace une sélection vers la droite lorsque le OSD est affiché.

• Entrée et sortie du menu OSD

• Touche marche / arrêt

• Voyant lumineux DEL

• Vert : Normal

• Orange : Economiseur d’énergie

• Eteint : Appareil éteint

À l’aide du câble VGA à 15 broches fourni avec

Connecteurs D’Entree

Français

1. Prise secteur C.A.

2. DVI-D

3. D-SUB (VGA)

4. Ancre du verrou

• Raccordez le cordon d’alimentation de l’entrée C.A. sur la source de courant.

•

Avec un câble DVI, raccordez à un ordinateur muni d’une sortie DVI.

•

l’appareil, raccordez à un ordinateur ou à un autre appareil avec une sortie VGA.

•

Protège le moniteur LCD à l’aide du verrou de sécurité Micro Saver Security Lock de Kensington.

Installation

1. Pour attacher le trépied au moniteur LCD

Attachez le trépied à la base du moniteur LCD en alignant les trous et les encoches. Appuyez et enclenchez le trépied en place. Pour retirer le trépied, appuyez sur les encoches sur la base et retirez le trépied.

Pour raccorder les câbles vidéo à l’ordinateur

Raccordez l’un des câbles suivants à l’arrière du moniteur LCD :

IMPORTANT : Avant de commencer, a

l’ordinateur sont éteints.

RACCORD DVI-D :

jusqu’au port DVI-D du moniteur LCD.

RACCORD VGA :

jusqu’au port LCD D-SUB du moniteur LCD.

Raccordez un câble numérique DVI depuis votre ordinateur

Raccordez un câble analogique VGA depuis votre ordinateur

ssurez-vous que le moniteur et

Français

3. Pour raccorder les câbles d’alimentation

Raccordez le cordon d’alimentation A.C. au moniteur LCD (au connecteur appelé « AC-IN ») et branchez ensuite le cordon dans une prise C.A. correctement mise à terre.

4. Pour allumer le moniteur

Appuyez sur le bouton « Power » (marche /arrêt) sur le côté du moniteur LCD. Le voyant DEL deviendra vert si un signal d’entrée est détecté et il deviendra orange si aucun signal n’est détecté.

Français

Source

Fonctions du menu OSD

Tous les réglages des fonctions du moniteur LCD sont contrôlés à l’aide des touches de commande situées sur le côté du moniteur. Pour afficher le menu OSD principal, appuyez sur la touche du clavier « Menu » sur le panneau de commande. (Remarque : l’affichage du menu OSD disparaîtra automatiquement environ 10 secondes après si aucune action n’est prise).

Le moniteur LCD a été initialisé sur des réglages optimaux avant la livraison. Les réglages du moniteur peuvent être effectués à l’aide de l’OSD.

• Appuyez sur la touche “Menu” pour afficher le menu OSD.

Français

• Appuyez sur les touches Turbo/▲ ou Auto

(Image, Audio, Couleur, Divers, et Information sur les sous-menus).

• Appuyez sur la touche / pour saisir le sous-menu.

• Appuyez sur les touches Turbo/▲ ou Auto

• Appuyez sur les touches

sous-fonction.

• Pour retourner au menu précédent, appuyez sur la touche . Les changements sont automatiquement sauvegardés.

• Pour sortir du menu OSD, appuyez de nouveau sur « Menu » . Les changements effectués sont automatiquement sauvegardés.

Menu image

Temp. de couleur

Menu- Divers

Menu d’information

REMARQUES :

• Tous les changements sont automatiquement sauvegardés en mémoire lorsque l'OSD est éteint. Evitez d’éteindre le courant lorsque vous utilisez le menu OSD.

• Les réglages pour l’horloge, la phase, et les positions sont sauvegardés pour chaque durée de signal. A part ces réglages, tous les autres réglages ont une seule option, qui s’applique à toutes les durées du signal.

• La couleur de l’icône passera du gris au vert lorsqu’un sous-menu est sélectionné.

 ou / pour changer le réglage actuel de la

▼ pour faire défiler les sous-menus

▼ pour sélectionner la fonction à régler.

Résolution et Fréquence

Voici une liste des sous-menus OSD sur le moniteur LCD :

Menu image [Image Menu]

Français

Fonction

Luminosité

Contraste

Netteté

Horloge

Phase

Position H.

Position V.

Règle la luminosité de l’écran.

Règle le contraste de l’image.

Règle la netteté des images à basse résolution.

Règle l’horloge du moniteur LCD (VGA uniquement).

Règle la phase du moniteur LCD (VGA uniquement).

Déplace l’image à gauche ou à droite sur l’écran (VGA uniquement).

Déplace l’image en haut ou en bas sur l’écran (VGA uniquement).

Description

Menu couleurs [Color Menu]

Français

Fonction

Description

Temp. de couleur

Rouge

Vert

Bleu

Utilisateur/9300K/7500K/6500K/sRGB

Règle la couleur rouge.

Règle la couleur verte.

Règle la couleur bleue.

Menu – Divers [Miscellaneous Menu]

Français

Fonction

Langue

Délai d’attente OSD

Position OSD

Réinitialisation

Sélection d’entrée

Autoréglage

Gestion de couleurs

Anglais, français, allemand, espagnol, italiano,

Русский

Règle le temps d’affichage de l’OSD.

Déplace la position d’affichage de l’OSD sur n’importe laquelle des 5 positions suivantes à l’écran.

Réinitialise le moniteur LCD sur les réglages d’usine.

Analogique / Numérique

Règle l’horloge, la phase et les positions automatiquement (VGA uniquement).

Fonction de gestion de couleurs (VGA uniquement).

繁體中文, 简体中文, 한국어

Description

日本語

Menu d’information [Information Menu]

Français

Fonction

Description

Résolution

Fréquence horizontale

Fréquence verticale

Version

Affiche la résolution.

Affiche la fréquence horizontale.

Affiche la fréquence verticale.

Affiche le numéro de version du micrologiciel.

Réglage rapide de la luminosité ou du contraste

Une échelle de réglage de la luminosité ou du contraste peut être affichée directement à l’aide des touches suivantes :

• Luminosité : Appuyez sur la touche / Luminosité lorsque le menu n’est pas affiché.

Français

• Contraste : Appuyez sur la touche

• Auto-réglage : Appuyez sur la touche Auto lorsque le menu n’est pas affiché.

• Turbo : Appuyez sur la touche Turbo/▲ lorsque le menu n’est pas affiché pour

naviguer entre les modes d’affichage. Voir page 18 pour plus de détails.

 Contraste lorsque le menu n’est pas affiché.

Modes d’affichage

Vous pouvez régler le rétroéclairage du moniteur à l’aide de la touche Turbo/▲ sur le panneau de commande. Il y a 3 modes : économique, texte et image. Pour passer d’un

mode à l’autre, appuyez sur la touche Turbo/▲ jusqu’à ce que le mode souhaité soit sélectionné. Ces modes changent automatiquement le rétroéclairage du moniteur en

lumineux, plus lumineux, très lumineux.

1. Mode économique – Luminosité réduite

2. Mode texte– Luminosité normale

Français

3. Mode image – Haute luminosité

REMARQUES :

• Passer sur un mode de luminosité moindre peut soulager votre fatigue oculaire.

• Passez du mode image au mode texte lorsque vous travaillez sur du texte.

• Passez du mode texte au mode économique lorsque vous regardez l’écran pendant

des périodes prolongées.

Annexe

Caractéristiques techniques

Article

Taille de l’écran

Résolution optimale Temps de réponse Ratio de contraste Luminosité maximale

Angles de visualisation

Connectique

Alimentation

Conditions d’utilisation

Conditions d’entreposage

Type

1440 x 900 5 ms 700:1 300 Nits

150° (H) / 130° (V)

Vidéo

Tension 100-240 VAC, 50/60 Hz (autocommutateur),1,5 A

Température 32° F à +95° F (0° C à +35° C)

Humidité 20% à 90% (pas de condensation) Altitude Jusqu’à 3000 mètres

Température - 4° F à +140° F (-20° C à +60° C)

Ecran à matrice active en couleurs, de 19 pouces. Anti-statique et recouvert d’une couche dure.

Connecteur D-Sub à 15 broches (connecteur VGA) DVI-D

Spécification

Français

Dimensions

Poids Conformité aux

normes Consommation de

courant

Durée de vie de la lampe

Humidité 10% à 90% (pas de condensation) Altitude Jusqu’à 12 000 mètres Appareil 16,4 (l) x 17,3 (h) x 2 (p) pouces Carton 18,9 (w) x 19,2 (h) x 5,6 (p) pouces Appareil 10,1 livres (4,6 kg)

FCC-B, UL, CSA (CUL), Energy Star®, Plug & Play

Allumé <36 W (Voyant DEL vert)

Eteint <2 W (Voyant DEL orange)

40 000 heures

Dépannage

L’appareil ne s’allume pas

• Assurez-vous que le cordon C.A. est branché à l’arrière du Moniteur LCD.

• Assurez-vous que le cordon d’alimentation C.A. est correctement raccordé à une

prise C.A.

• Branchez un autre appareil électrique (comme une radio) sur la prise de courant

pour vérifier que la prise fournit un courant suffisant.

Pas d’image

• Assurez-vous que le bouton « power » (marche /arrêt) est allumé.

• Vérifiez que le moniteur LCD et cordon d’alimentation de l’ordinateur sont branchés

et vérifiez le courant.

L’appareil est allumé, mais il n’y a pas d’image à l’écran

• Réglez les niveaux de luminosité et de contraste.

• Assurez-vous que les câbles VGA ou DVI sont correctement branchés à la fois à

l’ordinateur et au moniteur.

« Hors échelle »

• Vérifiez la résolution et la fréquence de la sortie de l’image à l’écran et comparez sa

valeur aux valeurs présélectionnées de la carte graphique de l’ordinateur.

Image brouillée

• Corrigez les réglages Phase sur le moniteur.

Image trop lumineuse ou trop sombre

• Réglez les niveaux de luminosité et de contraste à l’aide de l’OSD.

• Assurez-vous que l’ordinateur n’affiche pas une image irrégulière.

• Vérifiez le raccord VGA ou DVI entre l’ordinateur et le moniteur LCD.

• Servez-vous de la fonction « Auto Adjust » (auto-réglage).

Image déformée

• Reset le moniteur LCD avec la fonction « Reset » (réinitialiser) à l’aide de l’OSD.

• Retirez les accessoires superflus (comme le cordon prolongateur VGA).

L’image n’est pas centrée (la taille de l’image n’est pas proportionnée)

Français

• Servez-vous de la fonction « Auto Adjust »

• Réglez les positions horizontale et/ou verticale à l’aide de l’OSD.

• Vérifiez le réglage de la taille de l’image.

Les couleurs sont incorrectes

• Réglez la couleur à l’aide de l’OSD.

Ne peut pas montrer le moniteur d'affichage à cristaux liquides avec la résolution de 1440 x de 900

• Veuillez télécharger le conducteur de carte vidéo des sites Web ci-dessous :

Nvidia: http://www.nvidia.com/content/drivers/drivers.asp

Intel: http://downloadfinder.intel.com/scripts-df/support_intel.asp ATI: https://support.ati.com/ics/support/default.asp?deptID=894

Questions supplémentaires

• Visitez notre site Web à www.westinghousedigital.com.

•

Contactez le Service clients de Westinghouse Digital au (866) 287-5555 ou écrivez-nous au service@westinghousedigital.com.

Français

ÍNDICE

IMPORTANTES INSTRUCCIONES DE SEGURIDAD DE LOS

PRODUCTOS.................................................................................................2

EGLAS DE SEGURIDAD

ECLARACIÓN DE CUMPLIMIENTO CON LA

..................................................................................4

FCC .................................................4

LIMPIEZA DEL MONITOR DE PANTALLA DE CRISTAL LÍQUIDO ..............6

CARACTERÍSTICAS .....................................................................................7

ONSERVADOR DE ELECTRICIDAD

NCHUFE Y ENCIENDA

....................................................................................7

....................................................................7

INSTALACIÓN ...............................................................................................8

Español

ONTENIDO DEL PAQUETE

OTONES DEL PANEL DE CONTROL

ONEXIONES DE ENTRADA

1. A

FIANZANDO EL PIE DE BASE AL MONITOR DE PANTALLA DE CRISTAL LÍQUIDO

2. C

ONECTE LOS CABLE DE VIDEO A UNA COMPUTADORA

3. C

ONECTE LOS CABLES DE ALIMENTACIÓN ELÉCTRICA

4. E

NCIENDA EL APARATO

..............................................................................8

..................................................................9

...........................................................................10

.11

.................................11

..................................12

..............................................................................12

FUNCIONES DEL MENÚ DEL OSD ............................................................13

ENÚ DE COLOR

ENÚ MISCELÁNEO

ENÚ DE INFORMACIÓN

JUSTE RÁPIDO DE BRILLO O CONTRASTE

.........................................................................................15

......................................................................................16

................................................................................17

......................................................18

MODOS DE PANTALLA ..............................................................................19

APÉNDICE...................................................................................................20

SPECIFICACIONES

ESOLUCIÓN DE PROBLEMAS

......................................................................................20

........................................................................21

loquearse ni cubrirse.

adecuada y se hayan seguido escrupulosamente las instrucciones del fabricante.

IMPORTANTES INSTRUCCIONES DE SEGURIDAD DE LOS PRODUCTOS

Siga y obedezca todos los avisos e instrucciones marcados en el Monitor de pantalla de cristal líquido. Para su seguridad, por favor lea todas las instrucciones de seguridad y operación antes de operar el Monitor de pantalla de cristal líquido. Guarde este manual de usuario para poder referirse a él en el futuro.

Sobrecargas de electricidad

No sobrecargue los enchufes de pared, los cables de extensión, o los enchufes múltiples. Esto puede producir un incendio o un shock electrónico.

Protección de Cables de Alimentación Eléctrica

Los cables de suministro de electricidad deben disponerse de manera que no sea probable que se les pise o que objetos que se coloquen sobre ellos o cerca de ellos los pellizquen. Inspeccione periódicamente los cables y los extremos de los cables para asegurarse de que no están dañados. El Monitor de pantalla de cristal líquido debe instalarse cerca de un enchufe de pared y el enchufe del cable de alimentación debe estar fácilmente accesible.

Ventilación

Las ranuras y las aberturas del armario vienen provistos para propósitos de ventilación. Para asegurarse de la operación adecuada del Monitor de pantalla de cristal líquido y para protegerlo del calentamiento excesivo, estas aberturas no deben b

• No bloquee las aberturas colocando el Monitor de pantalla de cristal líquido en una

cama, un sofá, una alfombra ni ninguna otra superficie parecida.

• No coloque el Monitor de pantalla de cristal líquido en una instalación incorporada

tal como una estantería o una repisa a menos que se provea la ventilación

Español

Otros Avisos

• Evite exponer el Monitor de pantalla de cristal líquido a la luz del sol directa o a

temperaturas altas.

• Evite exponer el Monitor de pantalla de cristal líquido a la humedad, tanto

circundante como ambiental.

• No intente efectuar reparaciones usted mismo. Su garantía no cubre las

reparaciones llevadas a cabo o intentadas por nadie que no esté autorizado por Westinghouse Digital.

• Si su Monitor de pantalla de cristal líquido no va a utilizarse durante un largo

periodo de tiempo, desenchufe el Monitor de pantalla de cristal líquido.

Precauciones

• Evite tocar la pantalla. Es difícil quitar los aceites de la piel.

• No quite nunca la cubierta trasera. Su Monitor de pantalla de cristal líquido

contiene piezas de alto voltaje. Puede sufrir serias lesiones si las toca.

• Evite exponer su Monitor de pantalla de cristal líquido a la luz solar directa o a

cualquier otra fuente de calor. Oriente su Monitor de pantalla de cristal líquido fuera del alcance de la luz solar directa para reducir los reflejos.

• Siempre trate su pantalla de cristal líquido con cuidado cuando la mueva.

• Coloque su Monitor de pantalla de cristal líquido en un área bien ventilada; no

coloque el Monitor de pantalla de cristal líquido en compartimientos herméticos. No coloque nada que evite la disipación del calor encima de su Monitor de pantalla de cristal líquido.

• Asegúrese de que el área alrededor del Monitor de pantalla de cristal líquido esté

limpia y libre de humedad.

• No ponga objetos pesados en el Monitor de pantalla de cristal líquido, los cables de

video, o el cable de electricidad.

• Si el Monitor de pantalla de cristal líquido emite humo, ruido anormal, u olor extraño,

apáguelo inmediatamente y póngase en contacto con el Centro de Servicio de Westinghouse.

• AVISO – ¡Para Reducir El Riesgo De Incendio O De Shock Eléctrico, No

Exponga El Monitor De Pantalla De Cristal Líquido A La Lluvia O A La Humedad! El Monitor de pantalla de cristal líquido no debe exponerse a goteos o

salpicaduras, y no deben ponerse en el Monitor objetos que estén llenos de líquido, tales como los jarrones.

Español

Reglas de Seguridad

PRECAUCIÓN: El enchufe de suministro de electricidad debe colocarse cerca del Monitor

de pantalla de cristal líquido y debe estar fácilmente accesible. Utilice siempre el cable de alimentación apropiado que está certificado para su país específico. Aquí abajo hay unos ejemplos:

EE.UU...................UL Suiza .........SEV

Canadá.................CSA Inglaterra....BASE/BS

Alemania...............VDE Japón ........Acta de Control de Aparatos Eléctricos

AVISO IMPORTANTE CON RESPECTO A LA SELECCIÓN DE CABLES DE ELECTRICIDAD

El cable eléctrico específico para este Monitor de pantalla de cristal líquido viene adjunto y se ha seleccionado de acuerdo con el país de destino y debe utilizarse para evitar el shock eléctrico. Utilice las reglas siguientes si es necesario reemplazar los cables originales, o si los cables no vienen adjuntos. El receptáculo hembra de los cables debe cumplir con los requisitos de IEC-60320 y debe tener el mismo aspecto que la Figura A1 de abajo:

Figure A1 Figure A2

Español

Para Estados Unidos y Canadá

En Estados Unidos y Canadá, el enchufe macho es de estilo NEMA5-15 (Figura A2), con certificación UL, y con etiqueta de CSA (Commodity Substance Approvals – Materia Prima Aprobada). Para los Monitores de pantalla de cristal líquido que se coloquen en un escritorio o en una mesa pueden utilizarse cables de tipo SVT o SJT. Para los Monitores de pantalla de cristal líquido que se pongan directamente en el suelo pueden utilizarse solamente cables de tipo SJT. Los cables deben seleccionarse según la categoría de corriente del Monitor de pantalla de cristal líquido. Por favor consulte la tabla de abajo para ver el criterio de selección de los cables de electricidad utilizados en Estados Unidos y Canadá.

Tipo de

Cable

SJT

SVT

Tamaño de los

Conductores del Cable

18 AWG 16 AWG 14 AWG 18 AWG 17 AWG

Categoría de Corriente Máxima de la Unidad

10 Amps 12 Amps 12 Amps 10 Amps 12 Amps

Declaración de Cumplimiento con la FCC

Este equipo se ha probado y cumple con los límites de un aparato digital de Clase B, de acuerdo con la parte 15 de las Reglas de la FCC (Federal Communications Commission – Comisión Federal de Comunicaciones). Estos límites están diseñados para proporcionar razonable protección contra interferencias dañinas en las instalaciones residenciales. Este equipo genera, usa, y puede radiar energía de frecuencia de radio, y puede causar interferencia adversa a las comunicaciones de radio si no se instala y se usa de acuerdo

con las instrucciones. Sin embargo, no se garantiza que no se de interferencia en ninguna instalación determinada. Si este equipo causa interferencia adversa a la recepción de radio o de televisión, lo cual puede determinarse apagando y encendiendo el equipo, se le aconseja al usuario que intente corregir la interferencia por medio de una o más de las medidas siguientes:

• Reoriente o mueva la antena de recepción.

• Aumente la separación entre el Monitor de pantalla de cristal líquido y el receptor.

• Conecte el equipo a un enchufe o a un equipo diferentes del que tiene conectado el

receptor.

• Consulte con el Centro de Servicio de Westinghouse o con un técnico de

radio/Monitor experimentado para obtener ayuda.

Aviso de la FCC

Para asegurarse de que se sigue cumpliendo con la FCC, el usuario debe utilizar un cable de suministro de electricidad con toma de tierra y el cable de interfase de video reforzado con núcleos de ferrita fusionados que se han provisto. Si se utiliza un cable BNC, use solamente un cable reforzado BNC (5). Además, los cambios o las modificaciones no autorizados y no expresamente aprobados por Westinghouse Digital anularán la autoridad del usuario para operar este aparato.

Español

LIMPIEZA DEL MONITOR DE PANTALLA DE CRISTAL LÍQUIDO

• ASEGÚRESE DE QUE EL MONITOR DE CRISTAL LÍQUIDO ESTÁ APAGADO

• NO ROCÍE NI VIERTA NUNCA NINGÚN TIPO DE LÍQUIDO DIRECTAMENTE SOBRE LA

PANTALLA O LA CAJA

Para limpiar la pantalla:

1. Limpie la pantalla con un trapo limpio, suave y sin pelusa. Esto quita el polvo y otras

partículas.

2. Si todavía no está limpia, ponga una pequeña cantidad de limpiador sin amoniaco y sin

base de alcohol en un trapo limpio, suave y sin pelusa y limpie la pantalla.

Para limpiar la caja:

1. Use un trapo suave y seco.

2. Si todavía no está limpia, ponga una pequeña cantidad de detergente no abrasivo, sin

amoniaco, y sin base de alcohol en un trapo suave y sin pelusa y limpie la superficie.

Descargo de Responsabilidad

Westinghouse Digital no recomienda el uso de limpiadores con amoniaco o con base de alcohol para la pantalla o la caja del Monitor de pantalla de cristal líquido. Se han recibido informes que dicen que algunos limpiadores químicos han dañado la pantalla y/o la caja del Monitor de pantalla de cristal liquido. Westinghouse Digital no se hace responsable por los daños que resulten del uso de limpiadores con amoniaco o con base de alcohol.

Español

CARACTERÍSTICAS

• Brillante Imagen de Pantalla

• Peso Ligero

• Rápido Tiempo de Respuesta

• Conservador de Electricidad

• Enchufe y Encienda

• Compatible con el Bloqueo de Seguridad Kensington

Conservador de Electricidad

Hay un sistema de control de electricidad, el Conservador de Electricidad, instalado dentro del monitor de pantalla de cristal líquido.

Si el monitor de pantalla de cristal líquido no se ha usado durante un cierto periodo de tiempo, el sistema hará que el monitor de pantalla de cristal líquido se ponga en modo de bajo voltaje para ahorrar energía eléctrica. Un ligero movimiento del ratón o el apretar cualquier tecla del teclado devolverá la imagen de pantalla original. Se puede utilizar la PC para configurar esta función.

El monitor de pantalla de cristal líquido es compatible con EPA ENERGY STAR y NÜTEK si se utiliza con una computadora VESA DPMS. Para ahorrar electricidad, apague el monitor de pantalla de cristal líquido cuando no lo esté usando.

Enchufe y Encienda

El Enchufe y Encienda de VESA elimina el complicado y tardado

proceso de instalación. El sistema de su computadora identificará y ajustará automáticamente el monitor de pantalla de cristal líquido. El monitor de pantalla de cristal líquido usa Canal de Visualización de

Datos (Display Data Channel - DDC) para enviar Datos de Identificación de Visualización Ampliada (Extended Display Identification Data - EDID) al sistema de la computadora, para que el

sistema de la computadora pueda ajustar el monitor de pantalla de cristal líquido automáticamente.

Español

INSTALACIÓN

Felicidades por comprar un Monitor de Pantalla de Cristal Líquido de Pantalla Ancha de 19” de Westinghouse. Elegante y práctico, este monitor de pantalla de cristal líquido de peso ligero proporciona una imagen clara y bien definida optimizada para una resolución de pantalla de 1440 x 900.

Contenido del Paquete

El paquete de su producto incluye:

• Monitor de Pantalla de Cristal Líquido de Pantalla Ancha de 19” Westinghouse

• Pie de Base Desmontable

• Cable de Alimentación

• Cable Macho – Macho VGA

• Manual del Usuario

• Tarjeta de Garantía

Español

Botones del Panel de Control

Use los botones del panel de control que hay en el lado del Monitor de pantalla de cristal líquido para visualizar el Menú de Pantalla (On Screen Display - OSD). Abajo aparece una lista de las funciones de los botones de control. Los controles del OSD se definen en “Funciones del OSD” en la página 13.

• Para alternar entre los modos de figura, texto y economía.

1.Turbo/

2. Auto

/

/

▲

/▼

• Para desplazarse hacia arriba por la lista del submenú del OSD cuando esté visualizado el OSD.

• Para optimizar las posiciones, la fase y el reloj automáticamente cuando no esté visualizado el OSD (Ajuste Automático).

• Para desplazarse hacia abajo por la lista del submenú del OSD cuando esté visualizado el OSD.

• Para ajustar rápidamente el contraste o para disminuir el contraste/brillo.

• Para mover una selección hacia la izquierda cuando está visualizado el OSD.

• Para ajustar el brillo rápidamente y aumentar el contraste/brillo.

• Para mover una selección hacia la derecha cuando está visualizado el

OSD.

• Para entrar y salir del menú del OSD.

• Botón de Encendido y Apagado

• Luz Indicadora de Encendido del LED

• Verde: Normal

• Anaranjada: Conservando Electricidad

• Apagado: La Electricidad Está Apagada

Español

Para conectar a una computadora o a cualquier

Conexiones De Entrada

Español

1. AC IN (Electricidad)

2. DVI-D

3. D-SUB (VGA)

4. Ancla de Bloqueo de Seguridad

• Para conectar el cable de alimentación de electricidad de AC IN a una fuente de electricidad.

•

Para conectar a una computadora con salida de DVI utilizando un cable DVI.

•

otro aparato que tenga una salida VGA utilizando el cable VGA de 15 clavijas.

•

Para proporcionar seguridad para el monitor de pantalla de cristal líquido utilizando un Bloqueo de Seguridad Kensington Micro Saver.

Instalación

1. Afianzando el Pie de Base al Monitor de Pantalla de Cristal Líquido

Afiance el pie de base al cuello del pie del monitor de pantalla de cristal líquido alineando los agujeros y las pestañas. Apriete hacia adentro y afiance la base en su lugar. Para sacar el pie de base, apriete las pestañas que hay en la parte de abajo del cuello del pie y saque la base.

Conecte los Cable de Video a una Computadora

Conecte uno de los siguientes en la parte de atrás del Monitor de pantalla de cristal líquido:

IMPORTANTE: Antes de empezar, asegúrese de que el monitor y la computadora están apagados.

CONEXIÓN DVI-D:

Conecte un cable Digital DVI de su computadora al puerto DVI-D

del Monitor de pantalla de cristal líquido.

CONEXIÓN VGA:

Conecte un cable analógico VGA del puerto de salida VGA de su

computadora al puerto D-SUB del Monitor de pantalla de cristal líquido.

Español

3. Conecte los Cables de Alimentación Eléctrica

Conecte el cable de alimentación al Monitor de pantalla de cristal líquido (al conector que tiene la etiqueta que dice “AC-IN”) y después conecte el cable a un enchufe de alimentación con la toma de tierra apropiada.

Encienda el Aparato

Apriete el botón de encendido que hay en el lado del monitor de pantalla de cristal líquido. La luz del LED se volverá verde si se detecta señal de entrada o anaranjada si no se detecta entrada.

Español

Fuente

Funciones del Menú del OSD

Todas las configuraciones de las funciones del monitor de pantalla de cristal líquido están controladas por medio de las teclas de control situadas en el lado del monitor. Para visualizar el menú principal del OSD, apriete el botón del teclado de ”Menú” que hay en el panel de control. (Nota: la visualización del menú del OSD desaparecerá automáticamente después de 10 segundos, aproximadamente, si no se lleva a cabo ningún tipo de actividad)

El monitor de pantalla de cristal líquido se ha ajustado con las configuraciones óptimas antes de su envío. Pueden hacerse ajustes a las configuraciones del monitor utilizando el menú del OSD.

• Apriet el botón de “Menú” para visualizar el OSD.

• Apriete el botón de Turbo/▲ o Auto

Audio, Color, Misceláneo, y Submenús de Información).

• Apriete el botón / para entrar al submenú.

• Apriete el botón Turbo/▲ o Auto

• Apriete los botones

subfunción.

• Para volver al menú anterior, apriete el botón . Los cambios se guardan automáticamente.

• Para salir del menú del OSD, apriete “Menú” otra vez. Guardará automáticamente los cambios que se hayan hecho.

Menú de Imagen

Menú de Temp. de Color

Menú Misceláneo

Menú de Información

NOTAS:

• Los cambios se guardan automáticamente en la memoria cuando se apaga el OSD. Debe evitarse apagar la corriente mientras se está usando el menú OSD.

• Los ajustes de reloj, fase y posiciones se guardan para cada temporización de señal. Con la excepción de estos ajustes, todos los otros ajustes tienen solamente una configuración, que se aplica a todas las temporizaciones de señales.

• El color de icón cambiará de gris a azul cuando se seleccione un submenú.

• A continuación hay una lista de submenús OSD para el monitor de pantalla de cristal

líquido.

▼ para desplazarse por los submenús (Imagen,

▼ para seleccionar la función que se ha de ajustar.

 o / para cambiar la configuración actual de la

Resolución y Frecuencia

Español

Menú de Imagen

Función

Español

Descripción

Brillo

Contraste

Nitidez

Reloj

Fase

Posición H.

Posición V.

Para ajustar el brillo de la pantalla.

Para ajustar el contraste de la imagen.

Para ajustar la nitidez de las imágenes de baja resolución.

Para ajustar el reloj del monitor de pantalla de cristal líquido. (VGA solamente)

Para ajustar la fase del monitor de pantalla de cristal líquido. (VGA solamente)

Para mover la imagen hacia la izquierda o hacia la derecha de la pantalla. (VGA solamente)

Para mover la imagen hacia arriba o hacia abajo en la pantalla. (VGA solamente)

Menú de Color

Español

Función

Descripción

Temp de color

Rojo

Verde

Azul

Usuario/9300K/7500K/6500K/sRGB

Para ajustar el color rojo.

Para ajustar el color verde.

Para ajustar el color azul.

Configuración

Menú Misceláneo

Español

Función

Idioma

Hora del OSD

Posición del OSD

Restablecer

Selección de Entrada

Automática

English, Français, Deutsch, Español, Italiano,

Русский

Para ajustar la configuración de la hora del visualizador del OSD. Para mover el visualizador del OSD a cualquiera de las siguientes 5 posiciones dentro de la pantalla total.

Para restablecer las configuraciones de fábrica del monitor de pantalla de cristal líquido.

Analógica / Digital

Para ajustar el reloj, la fase, y las posiciones automáticamente. (VGA solamente)

繁體中文, 简体中文, 한국어

Descripción

日本語

Motor de CC

Motor de Control de Color. (VGA solamente)

Menú de Información

Español

Función

Descripción

Resolución

Frecuencia horizontal

Frecuencia vertical

Versión

Muestra la resolución.

Muestra la frecuencia horizontal.

Muestra la frecuencia vertical.

Muestra el número de versión del microcódigo.

Ajuste Rápido de Brillo o Contraste

Puede visualizarse una escala de Brillo o de Contraste directamente utilizando las siguientes operaciones de botones:

• Brillo: Apriete el botón de Brillo / cuando no se esté visualizando el menú.

• Contraste: Apriete el botón de Contraste

Menú.

• Ajuste Automático: Apriete el botón de Ajuste Automático cuando no se esté visualizando el Menú.

 cuando no se esté visualizando el

Español

• Turbo: Apriete el botón de Turbo/▲ cuando no se esté visualizando el Menú para alternar entre Modos de Pantalla. Vea la página 19 para obtener más detalles.

Modos de Pantalla

Puede ajustarse el contraluz del monitor utilizando el botón de Turbo/▲ del panel de control. Hay 3 modos: Economía, Texto, y Figura. Para alternar entre estos modos,

apriete la tecla de Turbo/▲ hasta que se seleccione el modo que usted desee. Estos modos cambian automáticamente los niveles de contraluz del monitor entre brillante, más

brillante, y el más brillante.

1. Modo de Economía – Brillo reducido

2. Modo de Texto – Brillo normal

3. Modo de Figura – Alto brillo

NOTAS:

• El cambiar a un modo de menor brillo puede disminuir la fatiga ocular.

• Cambie de Modo de Figura a Modo de Texto cuando esté trabajando con texto.

• Cambie de Modo de Texto a Modo de Economía cuando esté mirando la pantalla

durante largos periodos de tiempo.

Español

lavijas de alta definición.

Apéndice

Especificaciones

Artículo

Tamaño del Panel

Resolución Óptima Tiempo de Respuesta Razón de Contraste Máximo Brillo

Ángulos de Visualización

Señal de Entrada

Alimentación

Condiciones de Operación

Condiciones de Almacenamiento

Tipo

1440 x 900 5 ms 700:1 300 Nits

150° (H) / 130° (V)

Video DVI-D D-Sub (conector VGA) de 15 c

Voltaje 100-240 VAC, 50/60 Hz (autoconmutador), 1.5A

Temperatura 32° F a +95° F (0° C a +35° C)

Humedad 20% a 90% (sin condensación) Altitud Hasta 3,000 metros

Temperatura -4° F a +140° F (-20° C a +60° C)

Humedad 10% a 90% (sin condensación)

Pantalla de cristal líquido de Matriz Activa TFT de Colores de 19”. Antiestática y con recubrimiento duro.

Especificación

Español

Dimensiones

Peso Reglamentos/Leyes

Consumo de electricidad

Duración de la Lámpara

Altitud Hasta 12,000 metros Unidad 16.4 (anch.) x 17.3 (alt.) x 2.0 (prof.) pulg. Embalaje 18.9 (anch.) x 19.2 (alt.) x 5.6 (prof.) pulg. Unidad 10.1 lb (4.6 kg) FCC-B, UL, CSA (CUL), Energy Star®, Enchufe y Encienda

Alimentación Encendida

Alimentación Apagada

40,000 horas

<36W (LED Verde)

<2W (LED Anaranjado)

Resolución de Problemas

No Se Enciende

• Asegúrese de que el cable de alimentación está enchufado en la parte de atrás del

monitor de pantalla de cristal líquido.

• Asegúrese de que el cable de alimentación está bien conectado a una fuente de

alimentación.

• Enchufe otro aparato eléctrico (como una radio) a la fuente de alimentación para

verificar que esa fuente está proporcionando el voltaje apropiado.

No Hay Imagen

• Asegúrese de que el botón de encendido está activado.

• Asegúrese de que los cables de suministro del monitor de pantalla de cristal líquido

y de la computadora están enchufados y verifique el suministro de corriente.

Está Encendido pero No Hay Imagen en la Pantalla

• Ajuste los niveles de brillo y contraste.

• Asegúrese de que el cable VGA o DVI está bien conectado tanto a la computadora

como al monitor.

“Fuera de Intervalo”

• Mire la resolución de salida y la frecuencia de la imagen de la computadora y

compare el valor con los valores preconfigurados de la tarjeta de gráficas de la computadora.

Imagen Difusa

• Ajuste la configuración de Fase del monitor.

Imagen Demasiado Brillante o Demasiado Oscura

• Ajuste los niveles de brillo y contraste utilizando el OSD.

• Asegúrese de que la computadora no esté mostrando una imagen irregular.

• Compruebe la conexión de VGA o DVI entre la computadora y el monitor de

pantalla de cristal líquido.

• Lleve a cabo un Ajuste Automático.

Imagen Distorsionada

Español

• Restablezca las configuraciones del monitor de pantalla de cristal líquido llevando a

cabo la función de “Restablecer” utilizando el OSD.

• Quite los accesorios extras (tales como los cables de extensión VGA).

La Imagen No Está Centrada (el tamaño no tiene la escala correcta)

• Lleve a cabo un Ajuste Automático.

• Ajuste la posición horizontal y/o vertical utilizando el OSD.

• Compruebe la configuración de tamaño de imagen.

Los Colores son Incorrectos

• Ajuste la configuración de color utilizando el OSD.

No puede exhibir el monitor del LCD con la resolución 1440 x 900

• Descargue por favor el conductor de la tarjeta video de Web site abajo:

Nvidia: http://www.nvidia.com/content/drivers/drivers.asp Intel: http://downloadfinder.intel.com/scripts-df/support_intel.asp ATI: https://support.ati.com/ics/support/default.asp?deptID=894

Otras Preguntas

• Vea nuestro sitio Web en www.westinghousedigital.com.

•

Póngase en contacto con el departamento de Servicio al Cliente de Westinghouse llamando al (866) 287-5555 o escríbanos a service@westinghousedigital.com.

Español

Westinghouse L1951NW User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
