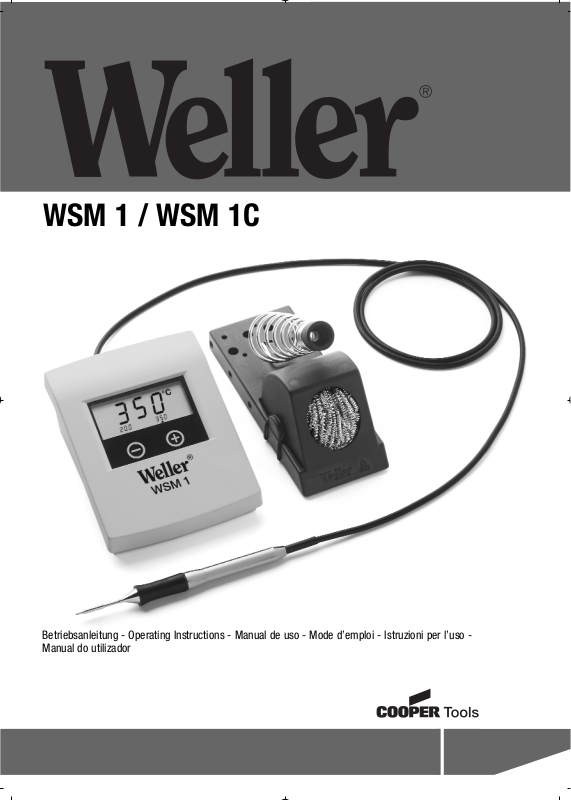

Weller WSM 1 User Manual

WSM 1 / WSM 1C

Betriebsanleitung - Operating Instructions - Manual de uso - Mode d’emploi - Istruzioni per l’uso -
Manual do utilizador

Inhaltsverzeichnis Seiten

1. Zu dieser Anleitung 1

2. Zu Ihrer Sicherheit 1

3. Lieferumfang 2

4. Gerätebeschreibung 2

5. Gerät in Betrieb nehmen 2

6. Gerät bedienen 3

7. Sonderfehlfunktion 4

8. Pflegen und Warten 5

9. Fehlermeldungen und Fehlerbehebung 6

10. Zubehör 6

11. Entsorgung 6

12. Garantie 6

Indice Pagine

1. In merito a queste istruzioni 28

2. Per la vostra sicurezza 28

3. Materiale compreso nella fornitura 29

4. Descrizione dello strumento 29

5. Messa in funzione dello strumento 30

6. Utilizzo dello strumento 30

7. Funzione speciale 31

8. Cura e manutenzione 33

9. Messaggi d'errore ed eliminazione degli errori 33

10. Accessori 33

11. Smaltimento 33

12. Garanzia 34

Table of contents Pages

1. About these instructions 7

2. For your safety 7

3. Scope of supply 8

4. Device description 8

5. Setting up the device 9

6. Operation 9

7. Special faults 10

8. Care and maintenance 12

9. Fault messages / fault correction 12

10. Accessories 12

11. Disposal 12

12. Warranty 13

Índice Página

1. Sobre este manual 14

2. Por su seguridad 14

3. Volumen de suministro 15

4. Descripción del aparato 15

5. Puesta en funcionamiento del aparato 16

6. Manejo del aparato 16

7. Función de error especial 17

8. Mantenimiento y conservación 19

9. Mensajes de error y reparación de anomalías 19

10. Accesorios 19

11. Gestión de residuos 20

12. Garantía

Table des matières Pages

1. A propos de ce manuel 21

2. Pour votre sécurité 21

3. Fourniture 22

4. Description de l'appareil 22

5. Mise en service de l'appareil 23

6. Utilisation de l'appareil 23

7. Fonction spéciale 24

8. Entretien et maintenance 26

9. Messages d'erreur et élimination des défauts 26

10. Accessoires 26

11. Elimination 27

12. Garantie 27

Índice Páginas

1. Sobre este manual 35

2. Sobre a sua segurança 35

3. Volume de fornecimento 36

4. Descrição do aparelho 36

5. Colocação do aparelho em serviço 37

6. Operação do aparelho 37

7. Falha de funcionamento especial 38

8. Conservação e manutenção 40

9. Mensagens de erro e eliminação de defeitos 40

10. Acessórios 40

11. Eliminação 40

12. Garantia 41

Li-Ion

1. Display

2. + Taste

3. - Taste

4. DC-Anschluss

5. Anschlussleitung für das Lötwerkzeug

6. Trennschalter für Akku

7. Potentialausgleichsbuchse

8. Temperaturanzeige

9. Temperatursymbol

10. Zeitfunktion

11. Verriegelung

12. Festtemperatur 2

13. Batteriestatus

14. Festtemperatur 1

15. Offset

16. Setback

17. Off

18. Standby

19. Trichtereinsatz

20. Ablagefeder

21. Sicherheitsablage

22. Befestigungsgummis

23. Behälter mit Spiralwolle

24. Kolbengriff

25. RT- Lötspitze

26. Schaltnetzteil

1. Display

2. + button

3. - button

4. DC connection

5. Connecting socket for soldering tool

6. Disconnecting switch for battery

7. Potential balancing socket

8. Temperature display

9. Temperature symbol

10. Time function

11. Lock

12. Fixed temperature 2

13. Battery status

14. Fixed temperature 1

15. Offset

16. Setback

17. Off

18. Standby

19. Funnel insert

20. Holder spring

21. Safety rest

22. Rubber mounts

23. Container with wool ball

24. Handle

25. RT soldering tip

26. Switching power supply

1. Pantalla

2. Botón +

3. Botón -

4. Conexión DC

5. Línea de conexión para el soldador

6. Seccionador de la batería

7. Conector hembra para el equipotencial

8. Indicación de temperatura

9. Símbolo de temperatura

10. Función de tiempo

11. Bloqueo

12. Temperatura fija 2

13. Estado de la batería

14. Temperatura fija 1

15. Offset

16. Setback (función de reducción de la
temperatura)

17. Off

18. Standby

19. Soporte cónico

20. Muelle

21. Soporte de seguridad

22. Gomas de sujeción

23. Recipiente con lana de acero

24. Mango

25. Punta de soldar RT

26. Fuente de alimentación conmutada

1. Ecran

2. Touche +

3. Touche -

4. Prise CC

5. Câble de raccordement pour l'outil de
soudage

6. Interrupteur pour batterie

7. Fiche d'équilibrage de potentiel

8. Affichage de température

9. Symbole de température

10. Fonction de temps

11. Verrouillage

12. Température fixe 2

13. Etat de la pile

14. Température fixe 1

15. Offset

16. Setback

17. Off

18. Standby

19. Support de sécurité en forme
d'entonnoir

20. Ressort support

21. Support de sécurité

22. Caoutchoucs de fixation

23. Réservoir avec laine spirale

24. Manche du fer

25. Panne de fer à souder RT

26. Boîtier d'alimentation

1. Display

2. Tasto +

3. Tasto -

4. Collegamento DC

5. Linea di collegamento per l'utensile di
saldatura

6. Sezionatore per batteria

7. Presa per compensazione potenziale

8. Indicatore di temperatura

9. Simbolo della temperatura

10. Funzione di tempo

11. Bloccaggio

12. Temperatura fissa 2

13. Stato batteria

14. Temperatura fissa 1

15. Offset

16. Setback

17. Off

18. Standby

19. Imboccatura

20. Molla supporto

21. Supporto di sicurezza

22. Gomma di fissaggio

23. Contenitore con lana metallica a

spirale

24. Impugnatura del saldatore

25. Punta saldante RT

26. Alimentatore

1. Visor

2. Tecla +

3. Tecla -

4. Ligação DC

5. Cabo de ligação para a ferramenta de solda

6. Seccionador para o acumulador

7. Tomada de compensação de potência

8. Indicação da temperatura

9. Símbolo de temperatura

10. Funções de tempo

11. Bloqueio

12. Temperatura fixa 2

13. Estado da bateria

14. Temperatura fixa 1

15. Offset

16. Setback

17. Off

18. Standby

19. Inserto de funil

20. Mola do descanso

21. Descanso de segurança

22. Borrachas de fixação

23. Depósito com lã espiral

24. Punho

25. Ponta de solda RT

26. Unidade de alimentação eléctrica

Deutsch

1. Zu dieser Anleitung

Wir danken Ihnen für das mit dem Kauf der Weller WSM 1 /
WSM 1C erwiesene Vertrauen. Bei der Fertigung wurden
strengste Qualitätsanforderungen zugrunde gelegt, die eine
einwandfreie Funktion des Gerätes sicherstellen.

Diese Anleitung enthält wichtige Informationen, um die
Lötstation WSM 1 / WSM 1C sicher und sachgerecht in
Betrieb zu nehmen, zu bedienen, zu warten und einfache
Störungen selbst zu beseitigen.

● Lesen Sie diese Anleitung und die beiliegenden
Sicherheitshinweise vor Inbetriebnahme des Gerätes
vollständig, bevor Sie mit der Lötstation WSM 1 / WSM 1C
arbeiten.

● Bewahren Sie diese Anleitung so auf, dass sie für alle
Benutzer zugänglich ist.

1.1 Berücksichtigte Richtlinien

Die Weller mikroprozessorgeregelte Lötstation WSM 1 /
WSM 1C entspricht den Angaben der EG-Konformitäts­erklärung mit den Richtlinien 89/336/EWG und 2006/95/EG.

1.2 Mitgeltende Dokumente

- Betriebsanleitung der Lötstation WSM 1 / WSM 1C

- Begleitheft Sicherheitshinweise zu dieser Anleitung

2. Zu Ihrer Sicherheit

Die Lötstation WSM 1 / WSM 1C wurde entsprechend dem
heutigen Stand der Technik und den anerkannten
sicherheitstechnischen Regeln hergestellt. Trotzdem
besteht die Gefahr von Personen- und Sachschäden, wenn
Sie die Sicherheitshinweise im beiliegenden
Sicherheitsheft, sowie die Warnhinweise in dieser Anleitung
nicht beachten. Geben Sie die Lötstation WSM 1 / WSM 1C
an Dritte stets zusammen mit der Betriebsanleitung weiter.

2.1 Bestimmungsgemäßer Gebrauch

Verwenden Sie die Lötstation WSM 1 / WSM 1C aus­schließlich gemäß dem, in der Betriebsanleitung ange­gebenen, Zweck zum Löten unter den hier angegebenen
Bedingungen. Der bestimmungsgemäße Gebrauch der
Lötstation WSM 1 / WSM 1C schließt auch ein, dass

- Sie diese Anleitung beachten,

- Sie alle weiteren Begleitunterlagen beachten,

- Sie die nationalen Unfallverhütungsvorschriften am

Einsatzort beachten.
Für eigenmächtig vorgenommene Veränderungen am Gerät
wird vom Hersteller keine Haftung übernommen.

2.2 Akku und Netzteilinformationen

Ihr Gerät wird von einem Schaltnetzteil bzw. Akku gespeist.
Der Akku kann zwar mehrere hundert Mal ge- und entladen
werden, nutzt sich aber im Laufe der Zeit ab. Wenn die

1

Standzeiten deutlich kürzer als normal sind, ersetzen Sie
den Akku. Verwenden Sie ausschließlich von Weller zuge­lassene Akkus und laden Sie Akkus nur mit von Weller
zugelassenen Ladegeräten, die speziell für diesen Zweck
vorgesehen sind.

Für den Servicefall den Akku nicht ausbauen und einzeln
versenden, sondern nur das gesamte Gerät ausgeschaltet
und mit entfernter Lötspitze versenden, da ansonsten
spezielle Gefahrgutvorschriften einzuhalten sind.

Bevor die Station zum ersten Mal im Akkumodus betrieben
wird, oder der Akku über einen längeren Zeitraum nicht
verwendet wird, sollte der Akku zuvor voll aufgeladen wer­den. Bei Nichtgebrauch entlädt sich ein voll aufgeladener
Akku mit der Zeit. Benutzen Sie den Akku nur für den
vorgesehenen Zweck. Benutzen Sie keine beschädigten
Ladegeräte oder Akkus. Schließen Sie den Akku nicht kurz.
Durch Kurzschließen der Pole können der Akku oder der
verbindende Gegenstand beschädigt werden.

Extreme Temperaturen verkürzen die Kapazität und
Lebensdauer des Akkus. Versuchen Sie daher immer, den
Akku bei Temperaturen zwischen 15°C und 25°C (59°F und
77°F) aufzubewahren. Ein Gerät mit einem kalten oder
warmen Akku funktioniert unter Umständen vorübergehend
nicht, selbst wenn der Akku vollständig geladen ist. Die
Leistung von Akkus ist insbesondere bei Temperaturen
deutlich unter dem Gefrierpunkt eingeschränkt.

Werfen Sie Akkus nicht ins Feuer, da sonst Explosions­gefahr besteht! Akkus können ebenfalls explodieren, wenn
sie beschädigt sind. Akkus müssen ordnungsgemäß
entsorgt werden. Führen Sie diese der Wiederverwertung
zu. Verbraucher sind gestzlich verpflichtet, Akkus/Batterien
zu einer geeigneten Sammelstelle zubringen. Entsorgen Sie
diese nicht über den Hausmüll. Versuchen Sie nicht, Akkus
zu öffnen oder zu zerstören. Tritt aus einem Akku
Flüssigkeit aus, achten Sie darauf, dass diese Flüssigkeit
nicht mit der Haut oder den Augen in Berührung kommt.
Sollte es dennoch zu einer Berührung kommen, reinigen
Sie die Haut oder die Augen sofort mit Wasser oder wenden
Sie sich an einen Arzt.

Das von Weller verwendete Schaltnetzteil besitzt einen
Weitbereichseingang und kann somit an die in den
technischen Daten angegebenen Netzspannungsbereich
angeschlossen werden.
Das Schaltnetzteil darf nur in trockenen Räumen eingesetzt
werden.
Bei Betrieb entsteht Wärmeentwicklung.

Bei Transport, muss die RT-Lötspitze (25) entfernt und der
Trennschalter (6) auf „0“ stehen (Akkuversion), um ein

Deutsch

ungewolltes einschalten zu verhindern.

Achtung Brandgefahr!

3. Lieferumfang

WSM 1 / WSM 1C
Netzkabel
Schaltnetzteil
Klinkenstecker
Lötkolben mit RT 3 Lötspitze
Sicherheitsablage mit Trockenreinigung
Betriebsanleitung
Sicherheitsheft

4. Gerätebeschreibung

Die Weller Lötstation WSM 1 / WSM 1C ist eine vielseitig
verwendbare Lötstation für professionelle Reparatur­arbeiten an elektronischen Baugruppen neuester
Technologie in der industriellen Fertigungstechnik, sowie im
Reparatur- und Laborbereich.
Die digitale Regelelektrotechnik gewährleistet zusammen
mit einer hochwertigen Sensor- und Wärmeübertragungs­technik im Lötwerkzeug ein präzises Temperaturregelver­halten an der Lötspitze. Die schnelle Messwerterfassung
sorgt für höchste Temperaturgenauigkeit und ein optimales
dynamisches Temperaturverhalten im Belastungsfall.
Die gewünschte Temperatur kann im Bereich von 100 °C –
400 °C eingestellt werden. Soll- und Ist-Wert werden digital
angezeigt.

Akku Verwendungshinweis:

- Akku vor 1. Inbetriebnahme oder nach längerem

Nichtgebrauch erst vollständig laden.

- Zum Laden den Trennschalter auf „I“ stellen.

- Es empfiehlt sich, den Akku mindest einmal im Monat

vollständig zu laden.

- Akku bei Raumtemperatur lagern und verwenden.

- Langzeitlagerung nur mit mindestens 50% geladenen

Akku und Trennschalter (6) auf „0“ stellen.

- Die Akkustandzeit kann mit der Standbyfunktion

verlängert werden, welche optimal auf den
entsprechenden Gebrauchsfall abgestimmt ist.

4.1 Sicherheitsablage

Ablagefeder (20) mit Trichtereinsatz (19) montieren, dazu
den Klemmbügel der Ablagefeder in die dafür vorgesehene
Vertiefung der Sicherheitsablage (21) einstecken.
Die Stahlwolle in das Gehäuseteil (23) einstecken.
Gehäuseteil auf Sicherheitsablage einsetzen und mit den
Befestigungsgummis (22) fixieren.

4.2 Technische Daten WSM 1 / WSM 1C

Abmessungen: L x B x H (mm): 133 x 110 x 55

Gewicht: ca. 2,0 kg
Netzspannung: 100 V bis 240 V

Leistungsaufnahme: 50 W
Schutzklasse: III
Schutzklasse
Temperaturregelung: 100 °C – 400 °C (200 °F – 750 °F)
Temperaturgenauigkeit: ± 9 °C (± 17 °F)
Temperaturstabilität: ± 5 °C (± 9 °F)
Potentialausgleich: Über 3,5 mm Schaltklinkenbuchse

Betriebstemperatur: 10 °C – 35 °C (50 °F - 95 °F)
Lagertemperatur: -24 °C – 45 °C (75 °F - 113 °F)
Rel. Luftfeuchtigkeit: 0 % - 90 %, nicht kondensierend

Beachten Sie folgende Angaben bei Verwendung des
Akkus:

Maximale Betriebshöhe:

3.000 m über NN, ohne Druckausgleich

Maximale Lagerhöhe:

4.500 m über NN, ohne Druckausgleich

Maximale Transporthöhe:

10.500 m über NN, ohne Druckausgleich

Potentialausgleich für WSM 1 / WSM 1C

Durch unterschiedliche Beschaltung der 3,5 mm
Schaltklinkenstecker (7) sind 3 Varianten möglich:

(Schaltnetzteil): II

L x B x H (inch): 5.24 x 4.33 x 2.17

50 Hz bis 60 Hz

an der Geräteseite (7).

- Potentialausgleich (hart geerdet):
Mit Stecker, Ausgleichsleitung am
Mittelkontakt.

- Potentialfrei: Ohne Stecker
(Auslieferungszustand)

- Potentialausgleich (weich geerdet):
Widerstand und Ausgleichsleitung
am Mittelkontakt.

5. Gerät in Betrieb nehmen

WARNUNG!
Stromschlag und Verbrennungsgefahr

Durch unsachgemäßes Anschließen des Steuergeräts
besteht Verletzungsgefahr und das Gerät kann beschädigt
werden. Beim Betrieb des Steuergeräts besteht
Verbrennungsgefahr am Lötwerkzeug.

■ Lesen Sie die beiliegenden Sicherheitshinweise, die

2

Deutsch

Sicherheitshinweise dieser Betriebsanleitung, sowie die
Anleitung Ihres Steuergeräts, vor in Betriebnahme des
Steuergeräts vollständig durch und beachten Sie die
darin gegebenen Vorsichtsmaßnahmen.

■ Legen Sie das Lötwerkzeug bei Nichtgebrauch immer in
der Sicherheitsablage ab.

1. Das Gerät sorgfältig auspacken.

2. Beim Einsetzen der neuen Lötspitze muss darauf
geachtet werden, dass die Lötspitze in einem Vorgang
vollständig bis zum Anschlag eingesteckt wird. Der
Betrieb mit nicht vollständig eingesteckter Lötspitze
kann zu Fehlfunktionen führen.

Achtung:

Immer auf ordnungsgemäßen Sitz der Lötspitze achten.

3. Das Lötwerkzeug in der Sicherheitsablage ablegen.

4. Überprüfen, ob die Netzspannung mit der Angabe auf
dem Typenschild übereinstimmt und der Trennschalter
(6) sich in ausgeschaltetem Zustand befindet, nur
Akkuversion.

5. Das Steuergerät mittels Schaltnetzteiles (26) mit dem
Netz verbinden. Trennschalter (6) auf „I“ schalten, Akku
wird geladen. Auf dem Display (1) erscheint „OFF“.

6. Ein Blicken von BAT (10) zeigt den Ladevorgang an.

7. Drücken Sie ca. 1 sec. auf die Tasten + (2) und – (3)
das Gerät wird eingeschaltet auf dem Display (1)
erscheint „ON“.

Danach schaltet die Elektronik automatisch auf die
Istwertanzeige.

6.2 Löten
Behandlung der Lötspitzen

- Benetzen Sie beim ersten Aufheizen die verzinnte
Lötspitze mit Lot. Dies entfernt lagerbedingte
Oxydschichten und Unreinheiten der Lötspitze.

- Achten Sie bei Lötpausen und vor dem Ablegen des
Lötkolbens darauf, dass die Lötspitze gut verzinnt ist.

- Verwenden Sie keine zu aggressiven Flussmittel.

- Achten Sie immer auf den ordnungsgemäßen Sitz der
Lötspitzen.

- Wählen Sie die Arbeitstemperatur so niedrig wie möglich.

- Wählen Sie die für die Anwendung größtmögliche
Lötspitzenform.
Daumenregel: ca. so groß wie das Bauteil bzw.
die Landefläche der Leiterplatte

- Sorgen Sie für einen großflächigen Wärmeübergang
zwischen Lötspitze und Lötstelle, indem Sie die Lötspitze
gut verzinnen.

- Schalten Sie bei längeren Arbeitspausen das Lötsystem
aus oder verwenden Sie die Weller Funktion zur
Temperaturabsenkung bei Nichtgebrauch.

- Benetzen Sie die Spitze, bevor Sie den Lötkolben in die
Ablage legen.

- Geben Sie das Lot direkt auf die Lötstelle, nicht auf die
Lötspitze.

- Üben Sie keine mechanische Kraft auf die Lötspitze aus.

Hinweis:

Die Steuergeräte wurden für eine mittlere Lötspitzengröße
justiert. Abweichungen durch Spitzenwechsel oder der
Verwendung von anderen Spitzenformen können entstehen,
diese können jedoch über die Offsetfunktion angepasst
werden.

6. Gerät bedienen

6.1 Temperatur einstellen
Temperatur individuell einstellen

Im Display werden 2 frei belegbare Temperatursollwerte
angezeigt. Der aktive Sollwert wird durch einen Unterpfeil
gekennzeichnet. Durch Drücken der Tasten + (2) oder – (3)
wird die jeweilige Festtemperatur angewählt und kann mit
+ (2) oder – (3) verstellt werden.

- Kurzes Tippen verstellt den Sollwert um ein Grad Celsius/
Fahrenheit

- Permanentes Drücken verstellt den Sollwert im
Schnelldurchlauf.

Ca. 2 Sekunden nach Loslassen der Einstelltasten erscheint
im Display wieder der Istwert des ausgewählten Kanals.

3

6.3 Gerät Ausschalten

Drücken Sie die Taste + und – bis „OFF“ auf dem Display
erscheint.

Hinweis

Bei längerem Nichtgebrauch Trennschalter (6) auf „O“
stellen. Dabei ist zu beachten, dass der Akku mind. 50 %
geladen ist, siehe Akku Verwendungshinweis Seite 2.

Lötspitzenwechsel
Vorsicht Verbrennungsgefahr!

Für den Lötspitzenwechsel wird kein Werkzeug benötigt.
Lötspitze nur im kalten Zustand wechseln.
Die Lötspitze ist im hinteren Kolbengriff (24) eingesteckt
und kann durch einfaches Ziehen am Softgriff der Lötspitze
(25) ausgesteckt werden.

Deutsch

Istwertanzeige

Sollwertanzeige

Eingestellte

Standby-

temperatur

200 °C

+ oder -

Eingestellter SET-

BACK-ZEIT nach

5 min Nichtnutzung

Eingestellte OFF-

SET-ZEIT nach

5 min Nichtnutzung

OFF

OFF

+ und -

2 s

4 s

6 s

8 s

10 s

12 s

14 s

OFF

STANDBY

AUTO OFF

OFF SET

SETBACK

°C / °F

LOCK

OFF

nach 3 s ohne Tastendruck

Achtung

- Lötspitze im kalten Zustand wechseln.

- Immer auf ordnungsgemäßen Sitz der
Lötspitze achten.

6.4 Temperatur umstellen

Umschalten der Temperatureinheit von „°C in °F“ (8) oder
umgekehrt.

1. Menüpunkt „°C / °F“ im Menü auswählen.

2. Temperatureinheit mit Taste - oder + einstellen.

3. Nach 2 sec. ohne Tastendruck wird auf die
Normaltemperatur umgeschaltet.

Der Kolben ist mit einem Sensor ausgestattet, der die
Nutzung überwacht, d. h. wird der Kolben in die Ablage
gelegt, wird der Kolben nach 5 min auf Standbytemperatur
herunter geregelt und nach weiteren 5 min abgeschaltet.

7. Sonderfunktionen für

WSM 1 / WSM 1C

Standby-Temperatur einstellen

Folgende Standby- Temperaturen sind möglich
(150 °C – 250 °C / 300 °F – 480 °F).

1. Menüpunkt „STANDBY“ (18) im Menü auswählen.

2. Sollwert für Standby-Temperatur mit Taste - oder +
einstellen.

3. Nach 3 sec. ohne Tastendruck wird auf die Normal­temperatur umgeschaltet.

Automatische Abschaltzeit (AUTO-OFF) einstellen

Folgende AUTO-OFF-Zeit-Einstellungen (17) sind möglich:

- „10 – 60 min.“ AUTO-OFF-ZEIT, individuell einstellbar.

1. Menüpunkt „OFF“ im Menü auswählen.

2. AUTO-OFF-Zeitsollwert mit Taste - oder + einstellen.

3. Nach 3 sec. ohne Tastendruck wird auf die
Normaltemperatur umgeschaltet.

Bei Nichtgebrauch des Lötwerkzeugs wird nach Ablauf der
AUTO-OFF-Zeit die Heizung des Lötwerkzeuges
abgeschaltet.
Die Temperaturabschaltung wird unabhängig von der
eingestellten Setback-Funktion ausgeführt. Im Display
erscheint „OFF“.

Temperatur-Offset einstellen

Die reale Lötspitzentemperatur kann durch Eingabe eines
Temperatur-Offsets um ± 40 °C (± 72 °F) angepasst
werden.

1. Menüpunkt „OFFSET“ (15) im Menü auswählen.

2. OFFSET-Temperaturwert mit Taste - oder +
einstellen.

3. Nach 3 sec. ohne Tastendruck wird auf die
Normaltemperatur umgeschaltet

4

Deutsch

Temperaturabschaltung (SETBACK) einstellen

Folgende Setback-Einstellungen (16) sind möglich:

- „5-30 min“: Setback (individuell einstellbar)

1. Menüpunkt „SETBACK“ im Menü auswählen.

2. Setback-Wert mit Taste - oder + einstellen.

3. Nach 3 sec. ohne Tastendruck wird auf die
Normaltemperatur umgeschaltet.

Bei Nichtgebrauch des Lötwerkzeugs wird die Temperatur
nach Ablauf der eingestellten Setback-Zeit auf Standby­Temperatur abgesenkt. Der Setbackzustand wird durch ein
blinkendes „STANDBY“ Symbol angezeigt. Drücken der
Taste - oder + , oder Bewegen des Kolbens beendet diesen
Setbackzustand.

Der Kolben ist mit einem Sensor ausgestattet, der die
Nutzung überwacht, d. h. wird der Kolben in die Ablage
gelegt, dann wird der Kolben nach eingestellter Setbackzeit
auf Standbytemperatur herunter geregelt. Nach eingesteller
AUTO-OFF-Zeit wird der Kolben abgeschaltet.

Temperatureinheit umstellen

Umschalten der Temperatureinheit von °C in °F oder
umgekehrt.

1. Menüpunkt „°C / °F“ (9) im Menü auswählen.

2. Temperatureinheit mit Taste - oder + einstellen.

3. Nach 3 sec. ohne Tastendruck wird auf die
Normaltemperatur umgeschaltet.

Verriegelungsfunktion ein-/ausschalten

Nach Einschalten der Verriegelung (11) sind an der
Lötstation nur noch die Festtemperaturtasten 1 (14) und 2
(15) bedienbar. Alle anderen Einstellungen können bis zur
Entriegelung nicht mehr verstellt werden.

5

Lötstation verriegeln:

1. Verriegelung im Menü auswählen.
Im Display erscheint „OFF“, das Schlüsselsymbol blinkt.

2. Den Code (0-255) über die Tasten - oder + eingeben.

3. Nach 3 sec. ohne Tastendruck wird auf die Normal­temperatur umgeschaltet.
Die Station ist jetzt verriegelt.

Lötstation entriegeln:

1. Verriegelung im Menü auswählen.
Im Display wird das Schlüsselsymbol angezeigt.

2. Den Code (0-255) über die Tasten - oder + eingeben.

3. Nach 3 sec. ohne Tastendruck wird auf die Normal­temperatur umgeschaltet.
Die Station ist jetzt entriegelt.

Bei Verlust des Zugriffscode wenden Sie sich bitte an den
Weller Kundenservice.

8. Pflegen und Warten

Ihr Gerät wurde mit großer Sorgfalt entworfen und
hergestellt und sollte auch mit Sorgfalt behandelt werden.
Die folgenden Empfehlungen sollen Ihnen helfen, Ihre
Garantie- und Gewährleistungsansprüche zu wahren.

• Bewahren Sie das Gerät trocken auf. In Niederschlägen,
Feuchtigkeit und allen Arten von Flüssigkeiten und
Nässe können Mineralien enthalten sein, die
elektronische Schaltkreise korrodieren lassen.

• Verwenden Sie das Gerät nicht in staubigen oder
schmutzigen Umgebungen oder bewahren Sie es dort
auf. Die beweglichen Teile und elektronischen
Komponenten können beschädigt werden.

• Bewahren Sie das Gerät nicht in heißen Umgebungen
auf bzw. schützen Sie es vor Sonneneinstrahlung. Hohe
Temperaturen können die Lebensdauer elektronischer
Geräte verkürzen, Akkus beschädigen und bestimmte
Kunststoffe verformen oder zum Schmelzen bringen.

• Bewahren Sie das Gerät nicht in kalten Umgebungen
auf. Wenn das Gerät anschließend wieder zu seiner
normalen Temperatur zurückkehrt, kann sich in seinem
Innern Feuchtigkeit bilden und die elektronischen
Schaltungen beschädigen.

• Versuchen Sie nicht, das Gerät zu öffnen.

• Lassen Sie das Gerät nicht fallen, setzen Sie es keinen
Schlägen oder Stößen aus und schütteln Sie es nicht.
Durch eine grobe Behandlung können im Gerät
befindliche elektronische Schaltungen und mechanische
Feinteile Schaden nehmen.

• Verwenden Sie keine scharfen Chemikalien,
Reinigungslösungen oder starke Reinigungsmittel zur
Reinigung des Geräts.

• Reinigen Sie die Glasbedienfront nur mit einem weichen,
sauberen und trockenen, oder maximal nebelfeuchten

Deutsch

Tuc h.

• Verwenden Sie das Schaltnetzteil nicht im Freien.

Diese Empfehlungen gelten in gleicher Weise für Ihr Gerät,
Akku, Schaltnetzteil sowie sämtliches Zubehör. Wenn ein
Gerät nicht ordnungsgemäß funktioniert, bringen Sie es
zum nächsten autorisierten Kundenservice.

9. Fehlermeldungen /
Fehlerbehebung

Meldung / Mögliche Maßnahmen
Symptom Ursache zur Abhilfe

Anzeige „ - “ - Spitze defekt - Neue

- Spitze nicht Lötspitze
richtig eingesteckt einstecken

Anzeige „BAT“ (13) - Akku leer - Akku laden

Trennschalter
einschalten
„I“ (6)

Keine Displayfunktion - keine Betriebs- - Trennschalter
(Display aus) spannung einschalten

vorhanden „I“ (6)

(nur bei
Akku- Version)

- Netzspannung
überprüfen

- Akku laden

zugeführt werden müssen. Entsorgen Sie diese Produkte
nicht über den unsortierten Hausmüll.
Entsorgen Sie diese Produkte getrennt von anderen
Abfällen, um der Umwelt bzw. der menschlichen
Gesundheit nicht durch unkontrollierte Müllbeseitigung zu
schaden und die nachhaltige Wiederverwertung von
stofflichen Ressourcen zu fördern. Informationen zur
getrennten Müllsammlung erhalten Sie von Ihrem Händler,
den zuständigen Behörden, den nationalen Organisationen
für Produzentenverantwortung.

12. Garantie

Die Mängelansprüche des Käufers verjähren in einem Jahr
ab Ablieferung an ihn. Dies gilt nicht für Rückgriffs­ansprüche des Käufers nach §§ 478, 479 BGB.
Aus einer von uns abgegebenen Garantie haften wir nur,
wenn die Beschaffenheits- oder Haltbarkeitsgarantie von
uns schriftlich und unter Verwendung des Begriffs
„Garantie“ abgegeben worden ist.

Technische Änderungen vorbehalten!

Die aktualisierten Betriebsanleitungen finden Sie unter
www.coopertools.eu.

10. Zubehör

T005 15 125 99 WDC 2 Trockenreinigungseinsatz
T005 13 841 99 Spiralwolle für WDC 2
T005 87 518 93 Netzteil
T005 87 518 80 Kfz- Ladeadapter 12 V

Sicherheitshinweise des Ladeadapters
beachten!

Lötspitzen für Lötkolben WMRP siehe Übersicht Seite 43-44
Explosionszeichnung siehe Seite 45

11. Entsorgung

Entsorgen Sie ausgetauschte Geräteteile oder alte Geräte
gemäß den Vorschriften Ihres Landes.
Das Symbol der durchgestrichenen Abfalltonne, das auf
dem Produkt, in der Dokumentation oder auf dem
Verpackungsmaterial zu finden ist, bedeutet, dass
elektrische und elektronische Produkte, Batterien und
Akkumulatoren am Ende ihrer Lebensdauer in der
Europäischen Union einer getrennten Müllsammlung

6

English

1. About these instructions

Thank you for placing your trust in our company by pur­chasing the Weller WSM 1 / WSM 1C. The device has been
manufactured in accordance with the most rigourous quali­ty standards to ensure that the device operates perfectly.

These instructions contain important information for safe
and correct initial operation of the WSM 1 / WSM 1C solder­ing station, including continued operation, maintenance and
self-correction of simple faults.

● Read these instructions and the accompanying
safety information carefully before switching on the
device and starting work with the soldering station
WSM 1 / WSM 1C.

● Make sure that all users have access to these
instructions.

1.1 Applied directives

The Weller microprocessor-controlled soldering station
WSM 1 / WSM 1C conforms to the specifications of the EC
Declaration of Conformity with Directives 89/336/EEC and
2006/95/EC.

1.2 Further applicable documentation

- Operating instructions for soldering station

WSM 1 / WSM 1C

- Safety information booklet accompanying these

instructions

2. For your safety

The WSM 1 / WSM 1C soldering station has been
manufactured in accordance with state-of-the-art technolo­gy and recognised technical safety regulations. There is
nevertheless a risk of personal injury and damage to
property if the safety information set out in the
accompanying safety booklet and the warnings presented
in these instructions are not observed. Always pass on the
WSM 1 / WSM 1C soldering station to third parties together
with these operating instructions.

2.1 Specified use

Use the WSM 1 / WSM 1C soldering station exclusively for
the purpose indicated in the operating instructions of
soldering and unsoldering under the conditions specified.
Specified use of the WSM 1 / WSM 1C soldering station
also includes

- observing these operating instructions,

- observing all other accompanying documentation,

- observing locally applicable accident

prevention regulations.

2.2 Information on the battery and switching power
supply

The device is supplied by a switching power supply or
battery. The battery can be discharged and recharged
several hundred times but will inevitably wear down over
time. If charging intervals become shorter than normal,
replace the battery.

If service is required, send in the whole appliance - do not
remove the rechargeable battery and send it separately.
The appliance should be switched off and the soldering tip
removed, as otherwise special hazardous goods regulations
apply.

Always use batteries and chargers approved by Weller that
are designed for this purpose. Charge the battery
completely before operating the station in cordless mode
for the first time or if you do not intend to use the battery
for long periods. A fully charged battery will discharge over
time. Always use the battery for the designated purpose.
Never use a damaged charger or battery.

Do not short-circuit the battery. Short-circuiting the poles
may damage the battery or the connected devices. Extreme
temperatures reduce the capacity and service life of the
battery. Therefore always try and store the battery at
temperatures between 15°C and 25°C (59°F and 77°F).
Under certain circumstances, a device with a cold or warm
battery may not function temporarily, even if the battery is
fully charged. The performance of the batteries is restricted
at temperatures significantly lower than freezing point.

Do not throw batteries into fire: risk of explosion! Batteries
can also explode when damaged. Always dispose of
batteries according to regulations. Deposit at a recycling
centre if possible. Consumers are required by law to take
used regular and rechargeable batteries to a suitable waste
collection centre.

Do not dispose of with the household waste. Do not attempt
to open or destroy batteries. If fluid begins to escape from a
battery, make sure that it does not come into contact with
your skin or eyes. If contact is unavoidable, rinse the
affected area immediately with water or seek immediate
medical attention.

The power packs Weller uses have a wide input range and
are therefore suitable for connection to the mains
voltage range specified in the technical data.
The power pack must only be used in dry environments.
The device generates heat during operation.

The manufacturer shall not be liable for damage resulting
from unauthorised alterations to the device.

7

English

For shipping, the RT soldering tip (25) should
be removed and the isolating switch (6) should
be set to "0" (rechargeable battery version) to
avoid unwanted switch-on.

Caution: fire hazard!

3. Scope of supply

WSM 1 / WSM 1C
Mains cable
Switching power supply
Jack connector
Soldering iron with RT 3 soldering tip
Safety rest with dry cleaning
Operating instructions
Safety booklet

4. Device description

The Weller soldering station WSM 1 / WSM 1C is a versatile
soldering station for performing professional repair work on
state-of-the-art electronic assemblies in the industrial
engineering sector as well as repair workshops and
laboratories.
Digital control technology and superior sensor and
heat-transfer technology guarantee precise temperature
control at the soldering tip. High-speed measured-value
acquisition provides for maximum temperature precision
and optimum dynamic temperature performance in load
situations.
The required temperature setting can be adjusted between
100 °C – 400 °C. Setpoint and actual values are displayed
in digital form.

Application note for battery:

- Fully charge the battery prior to initial operation or
longer periods of disuse.

- Set the disconnecting switch (6) to "I".

- It is advisable to fully charge the battery at least once
a month.

- Store and use the battery at room temperature.

- Before storing the device for long periods, charge the
battery to a minimum charge of 50 % and set the
disconnecting switch (6) to "O".

- The standby function adapts the device according
to the mode of use and may increase the
battery service life.

4.2 Technical data WSM 1 / WSM 1C

Dimensions: L x B x H (mm): 133 x 110 x 55

Weight: approx. 2.0 kg
Mains voltage: 100 V to 240 V

Power consumption: 50 W
Safety class: III
Safety class
Temperature control: 100 °C – 400 °C

Temperature accuracy: ± 9°C (± 17 °F)
Temperature stability: ± 5°C (± 9 °F)
Potential balance: Via 3.5 mm pawl socket

Operating range: 10 °C – 35 °C

Storage temperature: -24 °C – 45 °C

Rel. air humidity: 0 % - 90 %, not condensing

Note the following specifications when using the
battery:

Maximum operating height:
3,000 m above sea level, no pressure compensation

Maximum storage height:
4,500 m above sea level, no pressure compensation

Maximum transportation height:
10,500 m above sea level, no pressure compensation

Potential balance for WSM 1 / WSM 1C

3 variants are available by connecting the 3.5 mm pawl
connector (7) differently:

(switching power supply): II

L x B x H (inch): 5.24 x 4.33 x 2.17

50 Hz to 60 Hz

(200 °F – 750 °F)

on back of device (7).

(50 °F - 95 °F)

(- 75 °F - 113 °F)

- Potential balance (hard earthed):
With plug, balance line at central
contact.

- Floating: without plug
(delivery status)

- Potential balance (soft earthed):
Resistor and balance line at central
contact.

4.1 Safety rest

Attach the holder spring (20) with funnel insert (19) by
inserting the clamp on the holder spring in the recess on
the safety rest (21).
Insert the steel wool into the housing section (23). Place
the housing section onto the safety rest and secure with
rubber mounts (22).

8

English

5. Setting up the device

WARNING!
Electric shock and risk of burns

Connecting the control unit incorrectly poses a risk of
injury and damage to the device. Risk of burns from the
soldering tool while the control unit is operating.

■ Read the enclosed instructions, the safety instructions
included in these operating instructions as well as
the instructions for your control unit all the way through
and observe the specified precautionary measures
before operating the control unit.

■ Always place the soldering tool in the safety rest
when not in use.

1. Carefully unpack the device.

2. When fitting the new soldering tip, make sure that
the soldering tip is inserted all the way up to the stop
in a single smooth action. Operating
the soldering iron with a soldering tip that is not fully
inserted can cause malfunctions.

Important:

Always ensure that the soldering tip is seated properly.

3. Place the soldering tool in the safety rest.

4. Check whether the mains supply voltage matches the
specification indicated on the rating plate and whether
the disconnecting switch (6) is off, battery version only.

5. Connect the control unit to the mains power using the
power pack (26). Set the disconnecting switch (6) to
"I" to charge the battery. The display (1) shows "OFF".

6. BAT (10) is flashing to indicate charging process.

7. Press the + (2) and – (3) buttons for approx. 1 sec to
switch "ON" the device, "ON" appears on the display (1).

The electronics automatically switch to the actual value
display.

6. Operation

6.1 Setting the temperature
Setting the temperature individually

1. Press the + or - button.
The display switches to the setpoint value. The temperature
symbol (8) flashes.

2. Press the + or - button to set the required setpoint
temperature

- Touching the button briefly alters the setpoint value
by one degree Celsius / Fahrenheit

- Pressing the button permanently alters the setpoint
value in rapid pass mode.

The actual value appears on the display again approx. 2
seconds after the buttons are released.

6.2 Soldering

Handling soldering tips

- Coat the tin-plated soldering tip with solder when
heating the iron for the first time to remove any oxide
films or impurities from the soldering tip that have
accumulated during storage.

- During pauses between soldering and before storing
the soldering iron, ensure that the soldering tip is
wellcoated.

- Do not use aggressive fluxing agents.

- Always ensure that the soldering tip is seated properly.

- Select the lowest possible working temperature.

- Select the largest possible soldering tip shape for the
application.
Rule of thumb: approx. as large as the component
or mounting surface on the printed circuit board

- Coat the soldering tip well to ensure efficient heat
transfer between the soldering tip and soldering point.

- Switch off the system if you do not intend to use the
soldering iron for longer periods or activate the
Weller temperature reduction function.

- Coat the tip before placing the soldering iron in the
safety rest.

- Apply the solder directly at the soldering point, not on
the soldering tip.

- Do not subject the soldering tip to physical force.

9

English

Actual value

display

Setpoint value

display

Preset standby

temperature

200 °C

+ or -

Preset SETBACK

TIME after

5 min of disuse

Preset OFF-

SET TIME after

5 min of disuse

OFF

OFF

+ and -

2 s

4 s

6 s

8 s

10 s

12 s

14 s

OFF

STANDBY

AUTO OFF

OFF SET

SETBACK

°C / °F

LOCK

OFF

after 3 s without pressing button

Note:

The power units have been adapted to hold a
medium-sized soldering tip. Discrepancies may occur if the
tip is changed or a different shaped tip is used, but these
can be overcome using the offset function.

6.3 Switching off the device

Press the + and – button until "OFF" appears on the
display

Note

If you do not intend to use the soldering iron for longer
periods, set the disconnecting switch to "O".
Make sure that the battery is charged at least 50 %, see
Information on the application note for battery on page 8.

Soldering tip change
Caution, risk of burning!

Tools are not required to change the soldering tip.
Only change a cold soldering tip.
The soldering tip is inserted in handle (24) and can be
removed by simply pulling the soft grip on the soldering tip
(25).

Important

- Change the soldering tip when cold.

- Always ensure that the soldering tip is seated properly.

6.4 Switching the temperature unit

7. Special functions for
WSM 1 / WSM 1C

Setting the standby temperature

Switching the temperature unit from "°C to °F" (8) or vice
versa.

1. Select the menu item "°C / °F" in the menu.

2. Set the temperature unit with the - or + button.

3. The display reverts to the normal temperature
if no buttons are pressed for about 2 seconds.

The stem is fitted with a sensor that monitors device use,
i.e. when the stem is inserted in the rest, the temperature
is reduced to standby temperature after 5 minutes and
switched off after 5 more minutes.

The following standby temperatures are available
(150 °C – 250 °C / 300 °F – 480 °F).

1. Select the "STANDBY" (18) menu item in the menu.

2. Set the setpoint value for the standby temperature with
the - or + button.

3. The display reverts to the normal temperature
if no buttons are pressed for about 3 seconds.

Setting the automatic switch-off time (AUTO-OFF)

The following AUTO-OFF time settings (17) are available:

- "10 – 60 min." AUTO-OFF time, individually adjustable

1. Select the menu item "OFF" in the menu.

2. Set the AUTO-OFF setpoint time value with the - or +
button.

10

English

3. The display reverts to the normal temperature
if no buttons are pressed for about 3 seconds.

When the soldering tool is not in use, heating of the
soldering tool is switched off after the AUTO-OFF time has
elapsed.
Temperature deactivation is performed independently of the
set setback function. „OFF“ appears on the display.

Setting the temperature offset

The real soldering tip temperature can be adapted by
entering a temperature offset around ± 40 °C (± 72 °F).

1. Select the "OFFSET" (15) menu item in the menu.

2. Adjust the OFFSET temperature value with the - or +
button.

3. The display reverts to the normal temperature
if no buttons are pressed for about 3 seconds.

Setting temperature deactivation (SETBACK)

The following setback settings (16) are available:

- "5-30 min": Setback (individually adjustable)

1. Select the menu item "SETBACK" in the menu.

2. Set the setback value with the - or + button.

3. The display reverts to the normal temperature
if no buttons are pressed for about 3 seconds.

When the soldering tool is not in use, the temperature is
reduced to the standby temperature after the set setback
time has elapsed. A flashing "STANDBY" symbol indicates
setback status. Pressing the - or + button or moving the
stem terminates setback status.

Switching the temperature unit

Switching the temperature unit from °C to °F or vice versa.

1. Select the menu item "°C / °F" (9) in the menu.

2. Set the temperature unit with the - or + button.

3. The display reverts to the normal temperature
if no buttons are pressed for about 3 seconds.

Switching the lock function on/off

Once the lock is activated (11), only the fixed temperature
buttons 1 (14) and 2 (15) work on the soldering station. All
other settings are disabled until the repair station is
unlocked again.

Lock the soldering station:

1. Select lock from the menu.
"OFF" appears on the display and the key symbol
flashes.

2. Enter the code (0-255) using the - or + key.

3. The display reverts to the normal temperature
if no buttons are pressed for about 3 seconds.
The station is now locked.

Unlock the soldering station:

1. Select lock from the menu.
The key symbol appears on the display.

2. Enter the code (0-255) using the - or + key.

3. The display reverts to the normal temperature
if no buttons are pressed for about 3 seconds.
The station is now unlocked.

If you lose the access code, please contact Weller customer
services.

The stem is fitted with a sensor that monitors device use,
i.e. when the stem is inserted in the rest, the stem is
reduced to standby temperature after the preset setback
time elapses. The stem is then switched off after the preset
AUTO-OFF time elapses.

11

English

8. Care and maintenance

Your device has been designed and manufactured with
great care and should be handled with an equal degree of
care. The following recommendation are designed to help
you preserve your warranty and warranty claims.

• Store the device in a dry location. Precipitation, moisture
and all types of liquid and fluid may contain minerals
that can corrode the electronic circuits.

• Do not use or store the device in dusty or dirty
environments. The moving parts and electronic
components may be damaged.

• Do not store the device in hot environments and protect
from sunlight. High temperatures may reduce the
service life of electronic devices, damage batteries and
deform or melt certain types of plastic.

• Do not store the device in cold environments. When the
device reaches normal temperature after use,
condensation may form inside and damage the
electronic circuits.

• Do not attempt to open the device.

• Do not drop, shake or expose the device to impacts and
bumps. Handling the device roughly may damage
internal electronic circuits and delicate mechanical
parts.

• Do not use aggressive chemicals, cleaning solvents or
cleaning agents to clean the device.

• Clean the glass front with a soft, clean, dry cloth, a
slightly moist cloth is also acceptable.

• Do not use the power pack outdoors.

9. Fault messages /
Fault correction

Message / Possible Remedy
Symptom cause

Display " - " - Tip faulty - Insert new

- Tip not soldering tip
inserted correctly

Display "BAT" (13) - Battery flat - Charge battery

- Turn
disconnecting
switch to "I" 6

Display does not - No operating - - Turn
function voltage disconnecting
(Display off) switch to "I"

(6) (battery
version only)

- Check mains
power supply

- Charge battery

10. Accessories

T005 15 125 99 WDC 2 Dry cleaning insert
T005 13 841 99 Wool balls for WDC 2
T005 87 518 93 Power adapter
T005 87 518 80 Car Adapter 12 V

These recommendations apply to your device, battery,
power pack and any accessories. If your device ceases to
function correctly, take it to your nearest authorised cus­tomer service centre.

Follow the safety safety instructions for the
charging adapter.

Soldering tips for soldering iron WMRP, see overview on
page 43-44.
Exploded drawing, see page 45

11. Disposal

Dispose of replaced device parts or old devices in
accordance with national regulations.
The symbol of the crossed-out waste bin on the product, in
the documentation or on the packaging material means
that within the European Union, electrical and electronic
products, batteries and accumulators must be deposited at
an appropriate recycling centre at the end of their useful
life. Do not dispose of these products with the unsorted
household waste.
Dispose of these product separately from other waste to
prevent damage to the environment and the health of
humans through unregulated waste disposal and promote
the sustained reuse of material resources. You can obtain
information on separate waster disposal from your local
dealer, the relevant authorities or national manufacturing
organisations.

12

English

12. Warranty

Claims based on defects will fall under the statute of
limitations 12 months after delivery to the purchaser of the
goods. This shall not apply to rights of recourse of the
purchaser according to sections 478, 479 German Civil
Code.
We shall assume liability for warranties supplied by us only
if the quality guarantee or service warranty has been
submitted in writing and using the term "Warranty".

Subject to technical alterations and amendments!

See the updated operating instructions at
www.coopertools.eu.

13

Español

1. Sobre este manual

Le agradecemos mucho la compra del equipo Weller
WSM 1 / WSM 1C y la confianza depositada en nosotros.
La fabricación de este aparato está sometida a los más
rigurosos controles de calidad para garantizar un perfecto
funcionamiento del mismo.

Este manual de uso contiene información importante para
poder poner en marcha y manejar de forma segura y
adecuada la estación de soldar WSM 1 / WSM 1C, así como
para realizar tareas de mantenimiento e incluso reparar
pequeñas averías.

● Leer atentamente este manual de instrucciones y las
indicaciones de seguridad adjuntas antes de poner en
funcionamiento el aparato y de trabajar con la estación de
soldar WSM 1 / WSM 1C.

● Guardar el manual de instrucciones en un lugar
accesible para todos los usuarios.

1.1 Directivas aplicables

La estación de soldar Weller con control por
microprocesador WSM 1 / WSM 1C cumple las indicaciones
de la Declaración de conformidad CE con las directivas
89/336/CEE y 2006/95/CE.

1.2 Otros documentos aplicables

- Manual de instrucciones de la estación de soldar WSM 1 /

WSM 1C

- Folleto adjunto a estas instrucciones con las normas de

seguridad

2. Por su seguridad

La estación de soldar WSM 1 / WSM 1C ha sido fabricada
según los últimos avances tecnológicos y normas de
seguridad homologadas. No obstante, existe riesgo de que
se produzcan daños personales o materiales si no se
respetan las instrucciones de seguridad que figuran en el
folleto de seguridad adjunto, así como las advertencias de
este manual de instrucciones. En caso de ceder la estación
de soldar WSM 1 / WSM 1C a terceros, debe adjuntarse
siempre el manual de instrucciones.

2.1 Utilización reglamentaria

Utilizar la estación de soldar WSM 1 / WSM 1C
exclusivamente con la finalidad indicada en el manual de
instrucciones para soldar en las condiciones indicadas. La
utilización reglamentaria de la estación de soldar WSM 1 /
WSM 1C implica también que

- siga las instrucciones de este manual,

- siga las instrucciones de todos los documentos que

acompañan al aparato,

- cumpla las normas para prevención de accidentes

vigentes en el país de aplicación.

El fabricante no asume ninguna responsabilidad en caso de

realización de modificaciones por cuenta propia en el
aparato.

2.2 Información sobre la batería y la fuente de
alimentación

El aparato está alimentado por una fuente de alimentación
y una batería. La batería se puede cargar y descargar
varios cientos de veces, pero se desgasta con el paso del
tiempo. Cuando constate que la durabilidad de la misma es
considerablemente menor de lo normal deberá cambiarla.
Utilizar únicamente baterías homologadas por Weller y
cargarlas únicamente con los cargadores homologados por
Weller y diseñados especialmente para esta finalidad.

En caso de necesitar servicio posventa, no desmontar la
batería y enviar por separado, sino que debe enviarse la
herramienta completa desconectada una vez retirada la
punta de soldar; en caso contrario, debe cumplirse la
normativa específica para el transporte de mercancías
peligrosas.

La batería debe cargarse por completo antes de utilizar la
estación por primera vez en el modo de batería, o si la
batería no se ha usado durante un tiempo prolongado. En
caso de desuso una batería cargada completamente se
descarga con el tiempo. Utilizar la batería únicamente para
la finalidad prevista. No utilizar nunca cargadores o
baterías defectuosos. No cortocircuitar la batería. Al
cortocircuitar los polos la batería o el conector podrían
sufrir daños.

Las temperaturas extremas reducen la capacidad y
durabilidad de la batería. Por ello deberá procurar siempre
conservar la batería a una temperatura comprendida entre
15 °C y 25 °C (59°F y 77°F). Un aparato con la batería fría
o caliente puede no funcionar en determinadas
circunstancia, incluso estando completamente cargada. La
potencia de la batería queda limitada especialmente a
temperaturas considerablemente por debajo del punto de
congelación.

¡No tire nunca la batería al fuego ya que podría explotar!
Las baterías pueden explotar también cuando están
dañadas. Las baterías han de desecharse de forma
reglamentaria. Llévela a un punto de recogida de residuos
especiales siempre y cuando sea posible. No tirarla a la
basura doméstica. Los consumidores están obligados por
ley a depositar las pilas/baterías usadas en un punto de
recogida selectiva. No intenten nunca abrir o destruir la
batería. Si saliera líquido de la batería, procure que éste no
entre en contacto con la piel o los ojos. No obstante, si
sucediera, limpie la piel o los ojos inmediatamente con
abundante agua y acuda a un médico.

La fuente de alimentación conmutada utilizada por Weller

14

Español

dispone de un amplio rango de entrada y se puede
conectar al rango de tensión indicado en los datos
técnicos.
La fuente de alimentación conmutada debe utilizarse
únicamente en estancias secas.
Durante el funcionamiento se caliente.

Durante el transporte, debe retirarse la punta
soldadora RT (25) y el seccionador (6) debe
estar a “0” (versión con batería) a fin de evitar
que el aparato se encienda involuntariamente.

¡Atención, peligro de quemaduras!

3. Volumen de suministro

WSM 1 / WSM 1C
Cable de alimentación
Fuente de alimentación conmutada
Conector
Soldador con punta RT 3
Soporte de seguridad con limpieza en seco
Manual de instrucciones
Folleto de seguridad

4. Descripción del aparato

La estación de soldar Weller WSM 1 / WSM 1C es una
estación de soldar multifuncional para la reparación
profesional de grupos electrónicos de última generación
utilizados en la producción industrial, el sector de las
reparaciones y en laboratorios.
El sistema electrónico de regulación digital y el sistema de
sensores y transmisión térmica de alta calidad incorporado
en el soldador garantizan una regulación de la temperatura
muy precisa en la punta de soldar. La rápida captación de
los valores de medición proporciona la máxima precisión de
temperatura y un comportamiento térmico dinámico
optimizado bajo carga.
La temperatura deseada se puede ajustar entre 100 °C y
400 °C. El valor de referencia y real se muestran de forma
digital.

Indicaciones para el uso de la batería:

- Cargar completamente la batería antes de ponerla en
funcionamiento por primera vez o si no se ha utilizado
durante un tiempo prolongado.

- Para cargar, poner el seccionador en "I".

- Es recomendable cargar por completo la batería al
menos una vez al mes.

- Conservar y utilizar la batería a temperatura ambiente.

- Para un almacenamiento de larga duración, la batería
debe estar cargada al 50 % como mínimo y el
seccionador (6) en "0".

- La durabilidad de la batería se puede incrementar con la
función Standby, que se adapta de forma óptima a cada
aplicación.

15

4.1 Soporte de seguridad

Montar el muelle (20) con el soporte cónico (19) . Para ello
introducir la grapa de sujeción del muelle en el orificio del
soporte de seguridad (21).
Introducir la lana de acero en el recipiente de la lana de
acero (23). Colocar el recipiente en el soporte de seguridad
y fijarlo con las gomas de sujeción (22).

4.2 Datos técnicos WSM 1 / WSM 1C

Dimensiones: L x An x Al (mm): 133 x 110 x 55

Peso: aprox. 2,0 kg
Voltaje: de 100 V a 240 V

Consumo de energía: 50 W
Clase de protección: III
Clase de protección
Regulación de temperatura: 100 °C – 400 °C

Precisión del regulador de temperatura: ± 9 °C (± 17 °F)
Estabilidad térmica: ± 5 °C (± 9 °F)
Equipotencial: conector hembra de más de

Temperatura de servicio: 10 °C – 35 °C (50 °F - 95 °F)
Temperatura de almacenamiento: -24 °C – 45 °C

Humedad relativa del aire: 0 % - 90 %, sin condensación

Tener presente los siguientes instrucciones al usar la
batería:

Altitud de servicio máxima:

3.000 m sobre el nivel de mar, sin compensación de
presión

Altitud de almacenamiento máxima:

4.500 m sobre el nivel de mar, sin compensación de
presión

Altitud de transporte máxima:

10.500 m sobre el nivel de mar, sin compensación de
presión

L x An x Al (pulgadas): 5.24 x 4.33 x 2.17

50 Hz hasta 60 Hz

(fuente de alimentación conmutada): II

(200 °F – 750 °F)

3,5 mm en el aparato (7).

(75 °F - 113 °F)

Español

Equipotencial para WSM 1 / WSM 1C

Gracias a las diferentes posibilidades de conexión del
conector macho de 3,5 mm (7) hay 3 variantes posibles:

- Equipotencial (puesta a tierra
directa): Con conector, línea de
compensación en el contacto
central.

- Libre de potencial: Sin conector
(estado de entrega)

- Equipotencial (puesta a tierra
indirecta): Resistencia y línea de
compensación en el contacto
central.

5. Puesta en funcionamiento del
aparato

¡ADVERTENCIA!
Peligro de descarga eléctrica y de sufrir
quemaduras

Si la unidad de control se conecta inadecuadamente existe
peligro de sufrir lesiones y de dañar el aparato. Durante el
funcionamiento de la unidad de control existe peligro de
sufrir quemaduras con el soldador.

■ Leer íntegramente las normas de seguridad adjuntas, las

indicaciones de seguridad de este manual de
instrucciones, así como el manual de la unidad de
control antes de poner en funcionamiento la unidad de
control y observar las medidas de precaución indicadas.

■ Depositar siempre la herramienta de soldar en el

soporte de seguridad cuando no se esté utilizando.

1. Desembalar el aparato cuidadosamente.

2. Al colocar una nueva punta de soldar es preciso tener en

cuenta que esta debe insertarse por completo hasta el
tope en un solo proceso. El uso del soldador con una
punta de soldar que no esté completamente insertada
puede dar lugar a un mal funcionamiento.

¡Atención!

Comprobar siempre que la punta de soldar está colocada
correctamente.

3. Depositar el soldador en el soporte de seguridad.

4. Comprobar si la tensión de red coincide con la indicada

en la placa de características y el seccionador (6) se
encuentra en estado desconectado (solo versión con
batería).

5. Conectar la unidad de control a la red a través de la

fuente de alimentación conmutada (26). Poner el
seccionador (6) en "I" para cargar la batería.

En la pantalla (1) aparece "OFF".

6. El parpadeo de BAT (10) muestra el proceso de carga.

7. Pulsar los botones + (2) y – (3) durante aprox. 1
segundo para conectar el aparato; en la pantalla (1)
aparece "ON".

Después el sistema electrónico indica automáticamente la
temperatura real.

6. Manejo del aparato

6.1 Ajuste de la temperatura

Ajuste individual de la temperatura

En la pantalla se muestran 2 valores de referencia de
temperatura. El valor de referencia activo está marcado con
una flecha debajo. Pulsando los botones + (2) o – (3) se
selecciona la temperatura fija para cada caso y puede
modificarse
pulsando + (2) o – (3).

- Una pulsación breve cambia el valor de referencia en un
grado Celsius / Fahrenheit

- Una pulsación permanente cambia el valor de referencia
en modo de avance rápido.

Aproximadamente 2 segundos después de soltar las teclas
de ajuste vuelve a aparecer en la pantalla el valor real del
canal seleccionado.

6.2 Soldadura

Manipulación de las puntas de soldar

- Humedecer con soldadura la punta de soldar estañada
al calentarla por primera vez. De esta forma se eliminan
las capas de óxido y las impurezas que se hayan
acumulado en la punta de soldar durante el
almacenamiento.

- Durante las pausas entre soldaduras y antes de
depositar el soldador, observar que la punta de soldar
esté bien estañada.

- No utilizar fundentes (pasta de soldar) agresivos.

- Comprobar siempre que la punta de soldar está
colocada correctamente.

- Ajustar la temperatura más baja posible.

- Seleccionar la forma más grande posible de punta de
soldar para la aplicación.
Regla empírica: aproximadamente el mismo tamaño que
el componente o que la superficie de contacto del
circuito impreso

- Estañar bien la punta de soldar para conseguir una
transferencia de calor eficaz entre la punta de soldar y

16

Español

Actual value

display

Setpoint value

display

Preset standby

temperature

200 °C

+ or -

Preset SETBACK

TIME after

5 min of disuse

Preset OFF-

SET TIME after

5 min of disuse

OFF

OFF

+ and -

2 s

4 s

6 s

8 s

10 s

12 s

14 s

OFF

STANDBY

AUTO OFF

OFF SET

SETBACK

°C / °F

LOCK

OFF

after 3 s without pressing button

el punto de soldadura.

- Si las pausas durante el trabajo son prolongadas,
desconectar el sistema de soldadura o utilizar la función
Weller para la reducción de temperatura.

- Humedecer la punta antes de colocar el soldador en el
soporte.

- Aplicar el estaño directamente en el punto de soldadura
para que se funda y no en la punta de soldar.

- No someter la punta de soldar a esfuerzos mecánicos.

Nota:

Las unidades de control están ajustadas para funcionar con
puntas de soldar de tamaño mediano. Al cambiar la punta o
utilizar puntas con otra forma pueden aparecer diferencias
que se pueden ajustar mediante la función "Offset".

6.3 Desconexión del aparato

Pulsar el botón + y – hasta que aparezca "OFF" en la
pantalla.

Nota

Si no se utiliza durante un tiempo prolongado, poner el
seccionador (6) en "O". Tener en cuenta que para ello, la
batería debe estar cargada al 50 % como mínimo; véase
Indicaciones para el uso de la batería, página 15.

Cambio de la punta de soldar
¡Atención existe peligro de sufrir quemaduras!

Para cambiar las puntas de soldar no es necesario utilizar
herramientas.
Cambiar las puntas de soldar solo cuando estén frías.
La punta de soldar está introducida en la parte trasera del
mando y se puede extraer fácilmente tirando de la parte
suave del mango (25).

temperatura normal.

El soldador incorpora un sensor que se encarga de vigilar la
utilización del mismo, es decir, cuando el soldador se
coloca en el soporte, la temperatura se reduce tras
5 minutos a la temperatura Standby y, transcurridos otros
5 minutos, el soldador se desconecta.

7. Funciones especiales para
WSM 1 / WSM 1C

Ajuste de la temperatura standby

¡Atención!

- Cambiar las puntas de soldar cuando estén frías.

- Comprobar siempre que la punta de soldar está
colocada correctamente.

6.4 Cambio de la temperatura

Cambiar la unidad de temperatura de "°C a °F" (8) o
viceversa.

1. Seleccionar la opción de menú "°C / °F".

2. Ajustar la unidad de medición de la temperatura con el
botón - o +.

3. Pasados 2 segundos sin pulsar la tecla, se indicará la

17

Pueden ajustarse las siguientes temperaturas Standby
(150 °C – 250 °C / 300 °F – 480 °F).

1. Seleccionar el punto de menú STANDBY (18) en el
menú 1.

2. Ajustar el valor de referencia de la temperatura Standby
con la tecla - o +.

3. Pasados 3 segundos sin pulsar la tecla, se indicará la
temperatura normal.

Español

Ajustar el tiempo de desconexión automática
(AUTO-OFF)

Son posibles los siguientes ajustes de tiempo AUTO-OFF
(17):

- "10 – 60 min." tiempo AUTO-OFF, ajustable
individualmente.

1. Seleccionar el punto de menú "OFF" en el menú.

2. Ajustar el valor de referencia del tiempo AUTO-OFF con
la tecla + o -.

3. Pasados 3 segundos sin pulsar la tecla, se indicará la
temperatura normal.

Si no se utiliza el soldador, se desconecta el calentador de
éste después de que haya transcurrido el tiempo
AUTO-OFF.

La desconexión de temperatura se realiza
independientemente de la función de Setback ajustada.
En la pantalla aparece “OFF“.

Ajustar el offset de temperatura

Ajustar la desconexión de temperatura (SETBACK)

Son posibles los siguientes ajustes de Setback (16):

- "5-30 min": Setback (ajuste individual)

1. Seleccionar el punto de menú "SETBACK" en el menú.

2. Ajustar el valor Setback con la tecla - o +.

3. Pasados 3 segundos sin pulsar la tecla, se indicará la
temperatura normal.

Cuando no se utiliza el soldador, la temperatura se reduce
hasta alcanzar la temperatura Standby después de que
haya transcurrido el tiempo de Setback ajustado. El estado
de Setback se indica mediante el parpadeo del símbolo
"STANDBY". Pulsando el botón - o + o moviendo el
soldador se finaliza el estado de Setback.

El soldador incorpora un sensor que se encarga de vigilar
la utilización del mismo, es decir, si se coloca el soldador
en el soporte, la temperatura se regula una vez
transcurrido el tiempo de Setback y se reduce a la
temperatura Standby. Cuando transcurre el tiempo AUTO­OFF ajustado, el soldador se desconecta.

Cambiar la unidad de temperatura

La temperatura real de la cabeza del soldador se puede
adaptar mediante la entrada de un offset de temperatura
de aproximadamente ± 40 °C (± 72 °F).

1. Seleccionar el punto de menú "OFFSET" (15) en el
menú 1.

2. Ajustar el valor de la temperatura OFFSET con el botón ­o +.

3. Pasados 3 segundos sin pulsar la tecla, se indicará la
temperatura normal.

Cambiar la unidad de temperatura de °C a °F o viceversa.

1. Selección el punto de menú "°C / °F" (9) en el menú.

2. Ajustar la unidad de medición de la temperatura con el
botón - o +.

3. Pasados 3 segundos sin pulsar la tecla, se indicará la
temperatura normal.

Activar/desactivar la función de bloqueo

Una vez conectado el bloqueo (11) tan sólo estarán
habilitadas las teclas de la temperatura fija 1 (14) y 2 (15)

18

Español

en la estación de soldar. No es posible cambiar ninguno de
los demás ajustes hasta que se realice el desbloqueo.

Bloqueo de la estación de soldar:

1. Seleccionar bloqueo en el menú.
En la pantalla aparecerá parpadeando "OFF“, el símbolo
de la llave.

2. Introducir el código (0-255) con el botón - o +.

3. Pasados 3 segundos sin pulsar la tecla, se indicará la
temperatura normal. La estación está ahora bloqueada.

Desbloqueo de la estación de soldar:

1. Seleccionar bloqueo en el menú.
En la pantalla se muestra el símbolo de la llave.

2. Introducir el código (0-255) con el botón - o +.

3. Pasados 3 segundos sin pulsar la tecla, se indicará la
temperatura normal.
La estación está ahora desbloqueada.

En caso de pérdida del código de acceso, contactar con el
servicio técnico de Weller.

8. Mantenimiento y conservación

El aparato ha sido diseñado y fabricado minuciosamente y
por tanto su manipulación también debería ser minuciosa y
cuidadosa. Las siguientes recomendaciones sirven para
conservar los derechos de garantía y reclamación.

• Guardar el aparato en un lugar seco. La lluvia, la

humedad y cualquier tipo de líquidos pueden contener
minerales que corroan los circuitos electrónicos.

• No utilizar ni guardar el aparato en lugares polvorientos
o sucios. Las partes móviles y los componentes
electrónicos podrían dañarse.

• No guardar el aparato en ambientes con altas
temperaturas y protegerlo de los rayos solares. Las altas
temperaturas pueden acortar la vida útil de los aparatos
electrónicos, dañar las baterías y deformar o derretir
algunos tipos de plásticos.

• No guardar el aparato en ambientes fríos. Cuando el
aparato vuelve a la temperatura normal puede formarse
humedad en su interior y dañar los circuitos
electrónicos.

• No intentar abrir el aparato.

• No dejar caer el aparato ni exponerlo a golpes, impactos
o sacudidas. Una manipulación brusca del aparato puede
ocasionar daños en los circuitos electrónicos y en las
piezas mecánicas delicadas.

• No utilizar productos químicos agresivos, disolventes de
limpieza o productos de limpieza fuertes para limpiar el
aparato.

• Limpiar el cristal de la parte frontal solo con un paño
suave, limpio y seco, o un poco húmedo.

• No utilizar la fuente de alimentación conmutada al aire
libre.

19

Estas recomendaciones son válidas tanto para el aparato,
como para la batería, la fuente de alimentación conmutada
y los demás accesorios. Si su aparato no funciona
correctamente, llévelo al servicio técnico autorizado más
próximo.

9. Mensajes de error /
Reparación

Mensaje / Causa Reparación
Síntoma posible

Pantalla "- “ - punta defectuosa - Colocar

- Punta mal punta de soldar
insertada nueva

Pantalla "BAT“ (13) - batería agotada - cargar la

batería
Conectar el
interruptor
principal
"I" (6)

La pantalla - No hay tensión - Conectar el
no funciona interruptor
(pantalla principal
desconectada) "I" (6)

(sólo para la
versión con
batería)

- Comprobar la
tensión de red

- Cargar la
batería

10. Accesorios

T005 15 125 99 WDC 2 Accesorio para limpieza en seco
T005 13 841 99 Lana de acero para WDC 2
T005 87 518 93 Bloque de alimentación
T005 87 518 80 Adaptador cargador para vehículos de 12 V

¡Observar las indicaciones de seguridad del
adaptador!

Puntas de soldar para soldadores WMRP, véase la relación
en la página 43-44
Despiece, véase la página 45

11. Gestión de residuos

Elimine los componentes y los aparatos en desuso,
siguiendo la normativa vigente en su país. El símbolo del
contenedor de basura con una cruz que figura en el
producto, en la documentación o en el embalaje significa
que los equipos eléctricos o electrónicos, las baterías y
acumuladores al final de su vida útil han de ser depositados

o entregados en un punto de recogida especial en la Unión
Europea. No tirar estos artículos a la basura doméstica.
Desechar estos productos separándolos del resto de la
basura para no provocar daños en el medio ambiente ni en
la salud debido al depósito incontrolado de basuras y para
fomentar al mismo tiempo el reciclaje de materiales.
Obtendrá más información sobre la gestión de los residuos
y el reciclaje en su comercio, en las oficinas de las
autoridades competentes o de las organizaciones
nacionales para la responsabilidad de los productores.

12. Garantía

Los derechos de reclamación por defectos del comprador
prescriben un año después de la compra. Sólo válido para
los derechos del comprador según el art. §§ 478, 479 BGB
(código civil alemán).
Únicamente nos responsabilizamos de los derechos de
garantía cuando la garantía de compra y vida útil del
aparato haya sido entregada por nosotros por escrito y
utilizando el término "Garantía".

Reservado el derecho a realizar modificaciones
técnicas.

Puede consultar los manuales de instrucciones
actualizados en www.coopertools.eu.

Español

20

Français

1. A propos de ce manuel

Nous vous remercions de la confiance que vous nous avez
accordée en achetant les instruments Weller WSM 1 /
WSM 1C. Leur fabrication a fait l'objet d'exigences les plus
strictes en termes de qualité, ce qui garantit un
fonctionnement irréprochable de l'appareil.

Ce manuel d'utilisation contient des informations
importantes pour effectuer la mise en service de la station
de soudage WSM 1 / WSM 1C en toute sécurité et dans les
règles de l'art, l'utiliser, l'entretenir et remédier par
vous-mêmes aux dérangements simples.

● Lisez intégralement ce manuel et les consignes de
sécurité jointes avant la mise en service de l'appareil
avant de travailler avec la station de soudage WSM 1 /
WSM 1C.

● Conservez ce manuel de façon à ce qu'il soit accessible
à tous les utilisateurs.

1.1 Directives prises en compte

La station de soudage à commande par microprocesseur
Weller WSM 1 / WSM 1C correspond aux indications de la
déclaration de conformité CE ainsi que des directives
89/336/CEE et 2006/95/CE.

1.2 Autres documents de référence

- Manuel d'utilisation de la station de soudage WSM 1 /

WSM 1C

- Livret sur les consignes de sécurité accompagnant ce

manuel

2. Pour votre sécurité

La station de soudage WSM 1 / WSM 1C a été fabriquée
conformément au niveau actuel de la technique et aux
règles techniques reconnues pour la sécurité. Malgré cela,
il en résulte un risque pour les personnes et le matériel si
vous ne respectez pas les consignes de sécurité contenues
dans le livret de sécurité joint ainsi que les indications
d'avertissement figurant dans ce manuel. Remettez
toujours la station de soudage WSM 1 / WSM 1C à un tiers
avec son manuel d'utilisation.

2.1 Utilisation conforme à l'usage prévu

Utilisez la station de soudage WSM 1 / WSM 1C en vous
conformant exclusivement à l'usage spécifié dans ce
manuel d'utilisation pour le soudage dans les conditions qui
y sont indiquées. L'usage conforme de la station de
soudage WSM 1 / WSM 1C inclut aussi que

- vous respectez ce manuel,

- vous tenez compte de tous les autres documents

d'accompagnement,

- vous respectez sur le lieu d'utilisation la réglementation

nationale sur la prévention des accidents.

Le fabricant décline toute responsabilité quant aux

21

modifications effectuées de façon arbitraire sur l'appareil.

2.2 Informations sur la batterie et le boîtier
d'alimentation

Votre appareil est alimenté par un boîtier d'alimentation
secteur ou par une batterie. Même si la batterie peut être
chargée et déchargée plusieurs centaines de fois, elle s'use
au fil du temps. Remplacez la batterie si la durée de
fonctionnement est très inférieure à la normale. Utilisez
exclusivement les batteries homologuées par Weller et
chargez les batteries uniquement à l'aide des chargeurs
homologués par Weller, spécialement prévus pour cet
usage.

Pour la maintenance, ne pas déposer la batterie pour
l'envoyer séparément, mais envoyer uniquement l'ensemble
de l'appareil éteint après avoir enlevé la panne, car des
règles spécifiques liées au transport de marchandises
dangereuses doivent être respectées.

Avant de mettre en service la station pour la première fois
en mode batterie, ou si la batterie n'a pas été utilisée
durant un certain temps, vous devez auparavant charger à
fond la batterie. En cas d'inutilisation, une batterie
entièrement chargée se décharge avec le temps. N'utilisez
la batterie que pour l'usage prévu. N'utilisez aucun
chargeur ni batterie endommagés. Ne mettez pas la
batterie en court-circuit. Le court-circuitage des pôles
risque d'endommager la batterie ou l'objet raccordé.

Des températures extrêmes réduisent la capacité et la
durée de vie de la batterie. Par conséquent, essayez
toujours de conserver la batterie à des températures
comprises entre 15 °C et 25 °C (59 °F et 77 °F). Dans
certaines conditions, un appareil doté d'une batterie froide
ou d'une batterie chaude ne fonctionne pas provisoirement,
même si la batterie est entièrement chargée. La puissance
des batteries est restreinte en particulier aux températures
situées nettement en dessous du point de gel.

Ne jetez pas les batteries au feu – risque d'explosion! Les
batteries peuvent également exploser lorsqu'elles sont
endommagées. Les batteries doivent être éliminées dans
les règles. Dans la mesure du possible, remettez les
batteries à un centre de revalorisation. Ne les éliminez pas
avec les ordures ménagères. N'essayez pas d'ouvrir ou de
détruire les batteries. La législation oblige les
consommateurs à apporter les piles/batteries à un centre
de collecte agréé. Si du liquide s'échappe d'une
batterie, faites attention à ce que ce liquide n'entre pas en
contact avec la peau ou les yeux. S'il devait y avoir contact
malgré tout, nettoyez la peau ou les yeux immédiatement à
l'eau ou prévenez un médecin.

Français

Le boîtier d'alimentation secteur utilisé par Weller possède
une entrée acceptant une large plage de tension et peut
ainsi être branché sur les tensions de secteur indiquées
dans les caractéristiques techniques.
Le boîtier d'alimentation ne doit être utilisé qu'à l'intérieur
de locaux secs.
Son fonctionnement provoque un dégagement de chaleur.

Pour le transport, enlever la panne RT (25) et
placer l'interrupteur (6) sur “0” (version sans fil)
de façon à empêcher tout enclenchement
involontaire.

Attention - risque d'incendie!

3. Fourniture

WSM 1 / WSM 1C
Cordon d'alimentation
Boîtier d'alimentation
Fiche jack
Fer à souder avec panne RT 3
Support de sécurité avec nettoyage à sec
Manuel d'utilisation
Livret de sécurité

4. Description de l'appareil

La station de soudage Weller WSM 1 / WSM 1C est une
station de soudage polyvalente destinée aux réparations
professionnelles sur les groupes électroniques de
technologie ultra moderne dans le secteur technique de la
fabrication industrielle, ainsi que dans le domaine de la
réparation et des laboratoires.
Conjointement à une technologie de pointe en matière de
capteurs et de transmission de la chaleur à l'intérieur de
l'outil de soudage, l'électrotechnique de régulation
numérique garantit un comportement de régulation de
température précis au niveau de la panne du fer à souder.
La détection rapide des valeurs de mesure garantit une
précision de température maximale et un comportement
dynamique de température sous charge optimal.
La température souhaitée peut être réglée dans une plage
de 100 °C à 400 °C. La valeur de consigne et la valeur
réelle sont affichées sous forme numérique.

4.1 Support de sécurité

Monter le ressort support (20) avec le support en entonnoir
(19), pour cela insérer la bride de serrage du ressort
support dans le creux prévu à cet effet du support de
sécurité (21). Insérer la laine d'acier dans l'élément (23).
Placer l'élément du boîtier sur le support de sécurité et le
fixer au moyen des caoutchoucs (22).

4.2 Caractéristiques techniques WSM 1 / WSM 1C

Dimensions: L x l x H (mm): 133 x 110 x 55

Poids: env. 2,0 kg
Tension secteur: 100 V à 240 V

Puissance absorbée: 50 W
Classe de protection: III
Classe de protection
Régulation de température: 100 °C – 400 °C

Précision de température: ± 9 °C (± 17 °F)
Stabilité de température: ± 5 °C (± 9 °F)
Compensation du potentiel: Par douille jack 3,5 mm

Température de fonctionnement: 10 °C – 35 °C

Température de stockage: -24 °C – 45 °C (75 °F - 113 °F)
Humidité rel. de l'air: 0 % - 90 %, sans condensation

Veuillez respecter les indications suivantes pour
l'utilisation de la batterie:

Altitude de fonctionnement maxi:
3000 m au-dessus du niveau de la mer, sans
compensation de pression

Altitude de stockage maxi:
4500 m au-dessus du niveau de la mer, sans
compensation de pression

Altitude de transport maxi:

10.500 m au-dessus du niveau de la mer, sans
compensation de pression

L x l x H (pouces): 5.24 x 4.33 x 2.17

50 Hz à 60 Hz

(boîtier d'alimentation): II

(200 °F – 750 °F)

sur le côté de l'appareil (7).

(50 °F - 95 °F)

Consigne d'utilisation de la batterie :

- Charger d'abord à fond la batterie avant la 1ère mise en
service ou après une longue période sans utilisation.

- Placer l'interrupteur sur “I” pour effectuer la charge.

- Il est recommandé de charger à fond la batterie au
moins une fois par mois.

- Stocker et utiliser la batterie à la température ambiante.

- Stockage de longue durée uniquement avec la batterie
chargée au moins à 50 % et l'interrupteur (6) sur “0”.

- La durée de vie de la batterie peut être prolongée avec
la fonction de veille (standby), qui est adaptée de façon
optimale au cas d'utilisation correspondant.

22

Français

Compensation du potentiel pour WSM 1 / WSM 1C

Le câblage différent de la fiche jack de 3,5 mm (7) permet
3 variantes:

- Compensation du potentiel (mise à
la terre fixe): par connecteur, câble
de compensation sur contact
central.

- Sans potentiel: sans connecteur
(état à la livraison)

- Compensation de potentiel (mise à
la terre souple): résistance et câble
de compensation sur le contact
central.

5. Mise en service de l'appareil

AVERTISSEMENT !
Décharge électrique et risque de brûlure

Tour raccordement incorrect du bloc de commande entraîne
un risque de blessures et l'appareil peut être endommagé.
Risque de brûlure au niveau de l'outil de soudage lorsque le
bloc de commande est en fonctionnement.

■ Lisez intégralement les consignes de sécurité jointes, les
consignes de sécurité de ce manuel d'utilisation, ainsi
que la notice de votre bloc de commande avant la mise
en service du bloc de commande, et respectez les
mesures de précaution qui y sont indiquées.

■ En cas d'inutilisation, posez toujours l'outil de soudage
dans le support de sécurité.

1. Déballer l'appareil avec précaution.

2. A la mise en place d'une nouvelle panne, veiller à ce que

la panne soit engagée en une fois entièrement jusqu'en
butée. Le fonctionnement avec une panne qui ne serait
pas insérée à fond risque de provoquer des dysfonction­nements.

Attention:

Toujours faire attention au positionnement correct de la
panne.

3. Déposer l'outil de soudage dans la plaque reposoir de

sécurité.

4. Vérifier si la tension du secteur correspond à l'indication
de la plaque signalétique et si l'interrupteur (6) se trouve
en position éteinte, uniquement version à batterie.

5. Relier le bloc de commande au secteur à l'aide du boîtier
d'alimentation (26). Placer l'interrupteur (6) sur “I”, la
batterie se charge. L'écran (1) affiche “OFF”.

6. Le clignotement de BAT (10) indique le cycle de charge.

7. Appuyez env. 1 seconde sur les touches + (2) et – (3),
l'appareil se met en marche et l'écran (1) affiche “ON”.

Ensuite, l'électronique bascule automatiquement en mode
d'affichage réel.

6. Utilisation de l'appareil

6.1 Réglage de la température
Réglage individuel de la température

L'écran affiche 2 valeurs de consigne au choix pour la
température. La valeur de consigne active est repérée par
une flèche inférieure. Une pression sur les touches
+ (2) ou – (3) permet de sélectionner la température fixe
correspondante et une pression sur les touches
+ (2) ou – (3) de la modifier.

- Une brève impulsion décale la valeur de consigne d'un
degré Celsius/Fahrenheit

- Une pression permanente décale la valeur de consigne
en défilement rapide.

Environ 2 secondes après avoir relâché les touches de
réglage, la valeur réelle du canal sélectionné apparaît de
nouveau sur l'écran.

6.2 Soudage

Traitement des pannes

- Au premier cycle de chauffe, humidifiez la panne étamée
avec le métal d'apport. Cela enlève les couches
d'oxydation et impuretés dues au stockage sur la panne.

- Au cours des pauses et avant de ranger le fer à souder,
faites attention à ce que la panne soit bien étamée.

- N'utilisez pas de décapant trop agressif.

- Faites toujours attention au positionnement correct des
pannes.

- Choisissez une température de travail la plus faible
possible.

- Choisissez la forme de panne la plus grande possible
pour l'application.
Règle approximative : env. aussi grande que le
composant ou la surface de la carte de circuits imprimés

- Assurez un transfert de chaleur de grande surface entre
la panne et le point de soudage, en recouvrant bien la
panne d'étain.

- Lors des pauses prolongées, coupez le système de
soudage ou utilisez la fonction Weller pour abaisser la
température en cas d'inutilisation.

- Mouillez la panne avant de poser le fer à souder dans le
support.

- Appliquez le métal d'apport directement sur le point de
soudage, pas sur la panne.

- N'exercez aucune force mécanique sur la panne.

23

Français

Actual value

display

Setpoint value

display

Preset standby

temperature

200 °C

+ or -

Preset SETBACK

TIME after

5 min of disuse

Preset OFF-

SET TIME after

5 min of disuse

OFF

OFF

+ and -

2 s

4 s

6 s

8 s

10 s

12 s

14 s

OFF

STANDBY

AUTO OFF

OFF SET

SETBACK

°C / °F

LOCK

OFF

after 3 s without pressing button

Nota:

Les blocs d'alimentation ont été réglés pour une taille de
panne moyenne. Des écarts peuvent être engendrés à la
suite d'un changement de panne ou de l'utilisation d'autres
formes de panne, ceux-ci pouvant être compensés par la
fonction Offset.

6.3 Arrêt de l'appareil

Appuyez sur la touche + et – jusqu'à ce que l'écran affiche
“OFF”.

Remarque

En cas d'inutilisation prolongée, placer l'interrupteur (6) sur
“O”. Faire alors attention à ce que la batterie soit chargée
au moins à 50 %, voir consigne d'utilisation de la batterie
en page 22.

Changement de panne
Attention – Risque de brûlure !

Le changement de panne ne nécessite aucun outil.
Changer la panne uniquement à froid.
La panne est emboîtée dans la partie arrière (24) du
manche et peut être enlevée en tirant simplement sur la
partie souple de la panne (25).

Attention

- Changer la panne à froid.

- Toujours faire attention au positionnement
correct de la panne.

7. Fonctions spéciales pour
WSM 1 / WSM 1C

Réglage de la température en mode veille

6.4 Changement de température

Changement d'unité de température de “°C à °F” (8) ou
inversement.

1. Sélectionner le point “°C / °F” dans le menu.

2. Régler l'unité de température à l'aide de la touche

3. L'appareil repasse à la température normale après

Le fer est équipé d'un capteur qui en surveille l'utilisation,

- ou +.

2 secondes sans pression sur une touche.

ce qui veut dire que si le fer est rangé dans le support, sa
température sera réduite au bout de 5 minutes à la
température standby puis le fer sera éteint au bout de
5 minutes supplémentaires.

Les températures de veille (standby) suivantes sont
possibles (150 °C – 250 °C / 300 °F – 480 °F).

1. Sélectionner le point “STANDBY” (18) dans le menu.

2. Régler la valeur de consigne de la température de veille

(standby) à l'aide de la touche - ou +.

3. L'appareil repasse à la température normale après

3 secondes sans pression sur une touche.

Réglage du temps de coupure automatique (AUTO-OFF)

Les réglages de temps AUTO-OFF (17) suivants sont
possibles :

- “10 – 60 min.” TEMPS AUTO-OFF, réglage individuel.

1. Sélectionner le point “OFF” dans le menu.

2. Régler la valeur de consigne du temps AUTO-OFF avec

24

Français

la touche - ou +.

3. L'appareil repasse à la température normale après
3 secondes sans pression sur une touche.

En cas de non utilisation de l'outil de soudage, le chauffage
de l'outil de soudage est désactivé après l'écoulement du
temps AUTO-OFF.

La coupure de la température s'effectue indépendamment
de la fonction "Setback" réglée. L'écran affiche “OFF”.

Réglage du décalage de température

La température réelle de la panne à souder peut être
adaptée par l'entrée d'un décalage (offset) de
température-de ± 40 °C (± 72 °F).

1. Sélectionner le point “OFFSET” (15) dans le menu.

2. Régler la valeur de température OFFSET avec la
touche - ou +.

3. L'appareil repasse à la température normale après
3 secondes sans pression sur une touche.

Réglage de la désactivation de température (SETBACK)

température de veille (standby) après le temps Setback
enregistré.Le fer est coupé au bout du temps AUTO-OFF
enregistré.

Changement d'unité de température

Changement d'unité de température de °C à °F ou
inversement.

1. Sélectionner le point “°C / °F” (9) dans le menu.

2. Régler l'unité de température à l'aide de la touche

- ou +.

3. L'appareil repasse à la température normale après
3 secondes sans pression sur une touche.

Activation / désactivation de la fonction de verrouillage

Après l'activation du verrouillage (11), seules les touches de
température fixe 1 (14) et 2 (15) peuvent encore être
commandées sur la station de soudage. Tous les autres
réglages ne peuvent plus être modifiés jusqu'au
déverrouillage.

Les réglages Setback suivants (16) sont possibles :

- “5-30 min” : Setback (réglable individuellement)

1. Sélectionner le point “SETBACK” dans le menu.

2. Régler la valeur Setback avec la touche - ou +.

3. L'appareil repasse à la température normale après
3 secondes sans pression sur une touche.

En cas de non utilisation de l'outil de soudage, la
température est abaissée à la température en mode veille
après l'écoulement de la durée "Setback" réglée. L'état
Setback est signalé par le symbole “STANDBY” clignotant.
Une pression sur la touche - ou +, ou le déplacement du fer
met fin à cet état Setback.

Le fer est équipé d'un capteur qui en surveille l'utilisation,
ce qui veut dire que si le fer est rangé dans le support, sa
température sera alors réduite de façon régulée à la

25

Verrouiller la station de soudage:

1. Sélectionner le verrouillage dans le menu.
L'écran affiche “OFF”, le symbole de la clé clignote.

2. Entrer le code (0-255) par les touches - ou +.

3. L'appareil repasse à la température normale après
3 secondes sans pression sur une touche.La station est
maintenant verrouillée.

Déverrouiller la station de soudage:

1. Sélectionner le verrouillage dans le menu.
L'écran affiche le symbole de la clé.

2. Entrer le code (0-255) par les touches - ou +.

3. L'appareil repasse à la température normale après
3 secondes sans pression sur une touche.
La station est maintenant déverrouillée.

En cas de perte du code d'accès, veuillez vous adresser au
service client Weller.

Français

8. Entretien et maintenance

Votre appareil a été conçu et fabriqué avec le plus grand
soin et doit aussi être traité avec soin. Les recommanda­tions suivantes ont pour but de vous aider à conserver vos
droits à la garantie.

• Conservez l'appareil au sec. En présence de
précipitations, d'humidité et de tous types de liquides,
des sels minéraux peuvent apparaître et provoquer la
corrosion des circuits électroniques.

• N'utilisez et n'entreposez pas l'appareil dans un
environnement sale ou poussiéreux. Les pièces mobiles
et composants électroniques risquent d'être
endommagés.

• Ne conservez pas l'appareil dans un environnement très
chaud ou protégez-le des rayons du soleil. Les fortes
températures peuvent diminuer la durée de vie des
appareils électroniques, endommager les batteries et
déformer certaines matières plastiques, voire les faire
fondre.

• Ne conservez pas l'appareil dans un environnement
froid. Lorsque l'appareil revient ensuite à sa température
normale, de l'humidité peut se former à l'intérieur et
endommager les circuits électroniques.

• N'essayez pas d'ouvrir l'appareil.

• Ne faites pas tomber l'appareil, ne lui faites subir aucun
coup ni choc et ne le secouez pas. Toute manipulation
grossière risque d'endommager les circuits électron­iques et pièces mécaniques fines à l'intérieur de l'ap­pareil.

• N'utilisez aucun produit chimique agressif, solutions de
nettoyage ou détergents puissants pour le nettoyage de
l'appareil.

• Nettoyez la façade de commande en verre uniquement
avec un chiffon doux, propre et sec, ou au maximum
avec une légère pulvérisation d'eau.

• N'utilisez pas le bloc d'alimentation à l'extérieur.

Ces recommandations s'appliquent de la même façon à
votre appareil, batterie, bloc d'alimentation et à tous les
accessoires. Si un appareil ne fonctionne pas correctement,
veuillez le ramener au service après-vente agréé le plus
proche.

9. Messages d'erreur /
Elimination des défauts

Message / Cause Mesures
Symptôme possible correctives

Affichage “ - ” - Panne défectueuse- Monter une
nouvelle

- Panne pas panne
correctement montée

Affichage “BAT” (13) - Batterie vide - Charger la

batterie
Mettre
l'interrupteur
sous tension
“I” (6)

Pas de fonction - Aucune tension - Mettre l'interde
l'écran de rupteur
(écran éteint) fonctionnement sous tension

“I” (6)
(uniquement
en version
batterie)

- Vérifier
la tension du
secteur

- Charger la
batterie

10. Accessoires

T005 15 125 99 Eponge de nettoyage à sec WDC 2
T005 13 841 99 Laine spirale pour WDC 2
T005 87 518 93 Bloc d'alimentation
T005 87 518 80 Adaptateur de charge pour voiture 12V

Respecter les consignes de sécurité de
l'adaptateur de charge!

Pannes pour fer à souder WMRP, voir aperçu en page
43-44
Vue éclatée, voir page 45

26

Français

11. Elimination

Eliminez les parties remplacées de l'appareil ou les
appareils usagés conformément à la réglementation de
votre pays. Le symbole de la poubelle barrée, qui se trouve
sur le produit, dans la documentation ou sur l'emballage,
signifie que les produits électriques et électroniques, piles
et batterie en fin de vie doivent, dans l'Union Européenne,
être remise à un centre de collecte des déchets spécialisé.
N'éliminez pas ces produits avec les ordures ménagères
non triées. Eliminez ces produits séparément des autres
déchets de façon à ne pas porter préjudice à
l'environnement ou à la santé des personnes par une
élimination incontrôlée des déchets et à promouvoir une
revalorisation durable des ressources de matières
premières. Vous trouverez des informations sur le tri des
déchets auprès de votre revendeur, des administrations
compétentes, des organisations nationales pour la
responsabilité des producteurs.

12. Garantie

Les réclamations pour vices de fabrication expirent 12 mois
après la livraison à l'acheteur. Cette règle ne s'applique pas
aux droits de recours de l'acquéreur d'après le §§ 478, 479
du code civil allemand.
La garantie que nous accordons n'est valable que dans la
mesure où la garantie de qualité ou de solidité a fait l'objet
d'une confirmation écrite par nos soins et moyennant
l'emploi du terme "Garantie".

Sous réserve de modifications techniques !

Vous trouverez les manuels d'utilisation mis à jour sur le
site www.coopertools.eu.

27

Italiano

1. In merito a queste istruzioni

Desideriamo ringraziarvi per la fiducia accordataci con
l'acquisto della stazione saldante Weller WSM 1 / WSM 1C.
Durante la produzione sono stati rispettati i più severi
requisiti di qualità per assicurare un perfetto funzionamento
del dispositivo.

Il presente manuale contiene importanti informazioni per
eseguire in modo sicuro e appropriato la messa in
funzione, l'utilizzo e la manutenzione della stazione
saldante WSM 1 / WSM 1C, nonché per consentire di
risolvere semplici anomalie autonomamente.

● Vi preghiamo di leggere per intero le presenti istruzioni
per l'uso e le avvertenze sulla sicurezza allegate prima di
procedere alla messa in funzione dell'apparecchio e
prima di dare inizio ai lavori con la stazione saldante
WSM 1 / WSM 1C.

● Conservare le presenti istruzioni in modo che siano
accessibili per tutti gli utilizzatori.

1.1 Direttive considerate

La stazione saldante Weller WSM 1 / WSM 1C, con
regolazione a microprocessore, è conforme alle indicazioni
contenute nella Dichiarazione con le direttive 89/336/CEE e
2006/95/CE.

1.2 Documentazione correlata

- Istruzioni per l'uso della stazione saldante WSM 1 /

WSM 1C

- Opuscolo di accompagnamento sulle avvertenze per la

sicurezza relative alle presenti istruzioni

luogo di utilizzo.
Il produttore non si assume alcuna responsabilità per
eventuali modifiche del dispositivo apportate
autonomamente.

2.2 Informazioni relative a batterie ed alimentatore

Lo strumento viene alimentato per mezzo di batterie e/o
alimentatore. La batteria può essere caricata e scaricata
parecchie centinaia di volte, tuttavia con il passare del
tempo si esaurisce. Se la durata utile risulta essere
evidentemente più breve del normale, sostituire la batteria.
Utilizzare esclusivamente batterie omologate Weller e
ricaricare le batterie in questione solamente con gli appositi
caricabatteria approvati da Weller, specificamente concepiti
per questo scopo.

Nel caso di assistenza tecnica non smontare la batteria e
spedirla singolarmente, bensì spedire solo l’intero
apparecchio disinserito con punta saldante rimossa, poiché
altrimenti devono essere rispettate particolari norme di
sicurezza.

La batteria dovrebbe essere completamente ricaricata
prima che la stazione venga utilizzata per la prima volta in
modalità batteria, o che la batteria stessa non venga
utilizzata per un periodo di tempo prolungato. Qualora non
venga utilizzata, una batteria completamente carica si
scarica con il passare del tempo. Utilizzare la batteria solo
per gli scopi previsti. Non utilizzare batterie o caricabatterie
danneggiati. Non mettere la batteria in cortocircuito.
Mediante cortocircuito dei poli le batterie o eventuali
oggetti collegati possono essere danneggiati.

2. Per la vostra sicurezza

La stazione saldante WSM 1 / WSM 1C è stata realizzata in
conformità all'attuale stato della tecnologia ed alle regole di
sicurezza tecnica comunemente riconosciute.
Ciononostante sussiste il rischio di danni personali e
materiali qualora le avvertenze sulla sicurezza riportate
nell'allegato registro, nonché i segnali di avvertimento
presenti in questo manuale, non vengano rispettati. Nel
caso in cui la stazione saldante WSM 1 / WSM 1C venga
consegnata a terzi, ciò deve avvenire unitamente alle
istruzioni per l'uso.

2.1 Utilizzo conforme

Utilizzare la stazione saldante WSM 1 / WSM 1C
esclusivamente per lo scopo indicato nelle Istruzioni per
l'uso, cioè per eseguire saldature nelle condizioni qui
descritte. L'utilizzo conforme alle prescrizioni della stazione
saldante WSM 1 / WSM 1C comprende anche

- che vengano osservate le presenti istruzioni per l'uso,

- che vengano rispettate tutte le ulteriori documentazioni
accompagnatorie,

- il rispetto delle norme antinfortunistiche nazionali nel

Temperature estreme riducono la capacità e la durata di
vita della batteria. È pertanto opportuno cercare sempre di
conservare le batterie a temperature comprese tra 15°C e
25°C (59°F e 77°F). Un dispositivo con una batteria fredda
o surriscaldata temporaneamente può anche non
funzionare, anche se la batteria in questione è stata
completamente ricaricata. La potenza delle batterie viene
ridotta in particolar modo in presenza di temperature
considerevolmente inferiori al punto di congelamento.

Non gettare le batterie nel fuoco, poiché sussiste il pericolo
che esplodano. Allo stesso modo, le batterie possono
esplodere anche se sono danneggiate. Le batterie devono
essere smaltite in conformità alle normative previste. Per
quanto possibile, le batterie dovrebbero essere portate
negli appositi centri per il riciclaggio. Gli utenti sono tenuti
per legge a smaltire batterie/pile utilizzando un apposito
contenitore di raccolta. Non smaltire le batterie con i rifiuti
domestici. Non cercare di aprire o di distruggere le batterie.
Qualora fuoriesca del liquido da una batteria, prestare
attenzione affinché questo liquido non venga in contatto
con la pelle o gli occhi. Se ciononostante si dovesse

28

Italiano

verificare un contatto, pulire immediatamente la pelle o gli
occhi con acqua o rivolgersi ad un medico.
L'alimentatore utilizzato da Weller è dotato di un ingresso
wide-range e può pertanto essere collegato al campo di
tensione della rete specificato nei dati tecnici.
L'alimentatore può essere utilizzato solamente in ambienti
secchi.
Durante il funzionamento l'alimentatore produce calore.

Durante il trasporto la punta saldante RT (25) deve essere
rimossa e il sezionatore (6) posizionato su “0” (versione a
batteria), per evitare un’accensione indesiderata.

Attenzione Pericolo di incendio!

3. Estensione della fornitura

WSM 1 / WSM 1C
Cavo di rete
Alimentatore
Spinotto (jack)
Saldatore con punta saldante RT 3
Supporto di sicurezza con pulizia a secco
Istruzioni per l'uso
Registro della sicurezza

4. Descrizione dello strumento

La stazione saldante Weller WSM 1 / WSM 1C è una
stazione di saldatura adatta a molteplici applicazioni,
utilizzata per interventi di riparazione professionali su
moduli elettronici della più recente tecnologia nel campo
delle tecniche di produzione industriale e nei settori delle
riparazioni e laboratorio.
L'elettronica di regolazione digitale, in combinazione con
una sofisticata tecnologia sensoristica e di trasmissione del
calore nell'utensile di saldatura, garantisce una regolazione
precisa della temperatura nella punta saldante. La rapida
registrazione dei valori misurati garantisce un'elevata
precisione di temperatura ed un comportamento dinamico
ottimale della temperatura nelle situazioni di carico.
La temperatura desiderata può essere impostata all'interno
di un range compreso tra 100 °C – 400 °C. Il valore
nominale e quello effettivo vengono visualizzati in modo
digitale.

dev'essere perlomeno carica al 50% ed il sezionatore (6)
dev'essere in posizione "0".

- La durata utile delle batterie può essere prolungata con
la funzione di standby, che si adatta in modo ottimale ai
diversi casi di utilizzo.

4.1 Supporto di sicurezza

Montare la molla del supporto (20) con l'imboccatura (19),
inserire quindi la staffa di fissaggio della molla nell'apposito
incavo del supporto di sicurezza (21). Introdurre la lana
d'acciaio nella sezione dell'alloggiamento (23). Collocare la
sezione dell'alloggiamento sul supporto di sicurezza e
fissare per mezzo dell'apposita gomma di fissaggio (22).

4.2 Dati tecnici WSM 1 / WSM 1C

Dimensioni: L x P x H (mm): 133 x 110 x 55

Peso: ca. 2,0 kg
Tensione di rete: da 100 V fino a 240 V

Potenza assorbita: 50 W
Classe di protezione: III
Classe di protezione
Regolazione temperatura: 100 °C – 400 °C (200 °F – 750 °F)
Precisione temperatura: ± 9°C (± 17°F)
Stabilità temperatura: ± 5 °C (± 9 °F)
Compensazione potenziale: oltre 3,5 mm bussola di innesto

Temperatura d'esercizio: 10 °C – 35 °C (50 °F - 95 °F)
Temperatura di stoccaggio: -24 °C – 45 °C (75 °F - 113 °F)
Umidità relativa dell'aria: 0 % - 90 %, senza condensa

Si prega di rispettare le seguenti indicazioni nel caso di
utilizzo della batteria:

massima altezza d'esercizio:

3.000 m SLM, senza compensazione della pressione

massima altezza di stoccaggio:

4.500 m SLM, senza compensazione della pressione

massima altezza di trasporto:

10.500 m SLM, senza compensazione della pressione

L x P x H (inch): 5.24 x 4.33 x 2.17

da 50 Hz fino a 60 Hz

(alimentatore): II

sul lato dell'apparecchio (7).

Avvertenze per l'uso delle batterie:

- prima della messa in funzione iniziale oppure dopo un
prolungato periodo di inutilizzo ricaricare completamente
le batterie.

- Per la ricarica posizionare il sezionatore su "I".

- È consigliabile ricaricare completamente le batterie per­lomeno una volta al mese.

- Stoccare ed utilizzare la batteria a temperatura
ambiente.

- In caso di stoccaggio a lungo termine la batteria

29

Italiano

Compensazione potenziale per WSM 1 / WSM 1C

Tramite il collegamento diversificato del connettore di
innesto da 3,5 mm (7) è possibile realizzare 3 varianti:

- Compensazione potenziale (con
messa a terra forte): con
connettore, linea di compensazione
sul contatto centrale.

- Assenza di potenziale: senza
connettore (regolazione di fabbrica)

- Compensazione potenziale (con
messa a terra morbida): resistenza
e linea di compensazione su
contatto centrale.

5. Messa in funzione
dell'apparecchio

AVVISO!
Pericolo di scosse ed ustioni

Un eventuale collegamento della centralina eseguito in
modo non corretto comporta un rischio di lesioni e può
danneggiare l'apparecchio. Con l'azionamento della
centralina sussiste il pericolo di ustioni dovute all'utensile
di saldatura.

■ Leggere tutte le avvertenze per la sicurezza allegate, le

avvertenze per la sicurezza delle presenti istruzioni per
l'uso, nonché le istruzioni della centralina di comando
prima di procedere alla messa in funzione
dell'apparecchio e rispettare le misure precauzionali
riportate in queste documentazioni.

■ In caso di inutilizzo, l'utensile di saldatura dev'essere

sempre appoggiato sul supporto di sicurezza.

1. Disimballare l'apparecchio con cautela.

2.Inserendo la nuova punta saldante accertarsi che la

punta stessa venga inserita fino a battuta con un unico
movimento. L'utilizzo con la punta saldante non

completamente inserita può comportare
malfunzionamento.

Attenzione:

Accertarsi sempre che la punta saldante sia innestata
correttamente.

3. Deporre l'utensile di saldatura nel supporto di sicurezza.

4. Verificare che la tensione di rete corrisponda alle

indicazioni riportate sulla targhetta di identificazione e
che il sezionatore (6) sia disinserito (solo versione
batteria).

5. Collegare la centralina alla rete con l'ausilio di un

alimentatore (26). Commutare il sezionatore (6) su "I", la

batteria viene ricaricata. Sul display (1) viene
visualizzata la dicitura "OFF".

6. L'indicatore BAT (10) lampeggiante indica il processo di
ricarica in corso.

7. Premere per ca. 1 sec. i tasti + (2) e – (3), lo strumento
viene messo in funzione e sul display (1) compare la
dicitura "ON".

I componenti elettronici commutano quindi
automaticamente sull'indicazione del valore effettivo.

6. Utilizzo dello strumento

6.1 Impostazione della temperatura

Impostazione individuale della temperatura

Nel display vengono visualizzati 2 valori nominali di
temperatura liberi. Il valore nominale attivo viene
contrassegnato da una freccia sottostante. Premendo i tasti
+ (2) o – (3) viene selezionata la rispettiva temperatura
fissa e può essere regolata con i tasti + (2) o – (3).

- Una breve pressione sul tasto cambia il valore nominale

di un grado Celsius/Fahrenheit

- una pressione continuativa sul tasto modifica il valore

nominale mediante la "visualizzazione veloce" dei valori.
Circa 2 secondi dopo che sono stati rilasciati i tasti per la
programmazione, nel display compare nuovamente il valore
effettivo del canale selezionato.

6.2 Saldatura
Trattamento delle punte saldanti

- Al primo riscaldamento umettare la punta saldante

stagnata con la lega per saldature. In questo modo si
eliminano gli strati di ossidazione dovuti alla
conservazione ed altre impurità dalla punta saldante.

- Durante le pause di lavoro e prima di riporre il saldatore,

accertarsi sempre che la punta saldante sia ben
stagnata.

- Non utilizzare fondenti troppo aggressivi.

- Accertarsi sempre che la punta saldante sia

correttamente in posizione.

- Selezionare la temperatura di lavoro più bassa possibile.

- Per l'applicazione scegliere una punta con la forma più

grande possibile.
Regola empirica: approssimativamente grande quanto il
componente e/o la superficie del circuito stampato

- Assicurare la presenza della superficie più ampia

possibile per il passaggio di calore tra la punta saldante
ed il punto da saldare stagnando bene la punta saldante.

30

Italiano

Actual value

display

Setpoint value

display

Preset standby

temperature

200 °C

+ or -

Preset SETBACK

TIME after

5 min of disuse

Preset OFF-

SET TIME after

5 min of disuse

OFF

OFF

+ and -

2 s

4 s

6 s

8 s

10 s

12 s

14 s

OFF

STANDBY

AUTO OFF

OFF SET

SETBACK

°C / °F

LOCK

OFF

after 3 s without pressing button

- Disattivare il sistema di saldatura durante pause di
lavoro prolungate oppure utilizzare la funzione Weller per
l'abbassamento della temperatura in caso di inutilizzo
dell'utensile.

- Umettare la punta prima di deporre il saldatore nel
supporto.

- Applicare la lega per saldatura direttamente sul punto da
saldare, non sulla punta saldante.

- Non esercitare alcuna forza meccanica sulla punta
saldante.

Avvertenza:

Le centraline di comando sono tarate per una dimensione
media della punta saldante. Possono verificarsi scostamenti
a causa della sostituzione della punta o per l'utilizzo di altre
forme di punta, che possono tuttavia essere compensate
mediante la funzione di Offset.

6.3 Spegnimento dell'apparecchio

Premere i tasti + e – finché sul display non compare la
scritta "OFF"

Avvertenza

In caso di inutilizzo prolungato posizionare il sezionatore
della batteria (6) su "O". A tal proposito accertarsi che la
batteria sia carica perlomeno al 50%, vedere le Avvertenze
per l'utilizzo della batteria a pagina 29.

Cambio della punta di brasatura
Attenzione! Pericolo di ustione!

Per la sostituzione della punta di brasatura non è
necessario alcun attrezzo. Sostituire le punte saldanti
soltanto quando sono fredde. La punta saldante è innestata
nella parte posteriore dell'impugnatura del saldatore (24) e
può essere estratta esercitando una semplice trazione
sull'impugnatura soft della punta stessa (25).

2. Impostare l'unità di temperatura con il tasto - o +.

3. Dopo 2 sec. senza pressione sul tasto lo strumento
commuterà sulla temperatura normale.

Il saldatore è equipaggiato con un sensore che monitorizza
l'usura, cioè quando il saldatore viene deposto nel suo
supporto, dopo 5 minuti il saldatore stesso viene regolato
sulla temperatura di standby e dopo ulteriori 5 minuti viene
disattivato.

7. Funzioni speciali per

WSM 1 / WSM 1C

Impostazione della temperatura di standby

Attenzione

- Sostituire le punte saldanti quando sono fredde.

- Accertarsi sempre che la punta saldante sia
innestata correttamente.

6.4 Commutazione della temperatura

Commutazione dell'unità di temperatura da "°C in °F" (8) o
viceversa.

1. Selezionare la voce di menu "°C / °F" nel menu.

31

È possibile impostare le seguenti temperature di standby
(150 °C – 250 °C / 300 °F – 480 °F).

1. Selezionare la voce di menu "STANDBY" (18) nel menu.

2. Impostare il valore nominale per la temperatura di
standby con il tasto - o +.

3. Dopo 3 sec. senza pressione sul tasto lo strumento
commuterà sulla temperatura normale.

Italiano

Impostazione tempo automatico di spegnimento
(AUTO-OFF)

Sono possibili le seguenti impostazioni (17) relative al
tempo di AUTO-OFF:

- "10 – 60 min." tempo per AUTO-OFF, regolabile
individualmente.

1. Selezionare la voce di menu "OFF" nel menu.

2. Impostare il valore nominale per il tempo AUTO-OFF
mediante i tasti - o +.

3. Dopo 3 sec. senza pressione sul tasto lo strumento
commuterà sulla temperatura normale.

In caso di non utilizzo dell'utensile di saldatura, terminato il
tempo di AUTO-OFF viene disattivato il riscaldamento
dell'utensile.
La disattivazione della temperatura viene eseguita
indipendentemente dalla funzione di Setback regolata.
Nel display compare "OFF".

Impostazione temperatura di offset

Sono possibili le seguenti impostazioni (16) di Setback:

- "5-30 min": Setback" (impostabile individualmente)

1. Selezionare la voce di menu "SETBACK" nel menu.

2. Impostare il valore di Setback mediante i tasti - o +.

3. Dopo 3 sec. senza pressione sul tasto lo strumento
commuterà sulla temperatura normale.

In caso di non utilizzo dell'utensile di brasatura, al termine
del periodo di Setback impostato, la temperatura viene
abbassata al livello della temperatura di standby.
La condizione di Setback viene individuata da una simbolo
"STANDBY" lampeggiante. Premere il tasto - o +, oppure
lo spostamento del saldatore termina questa condizione di
Setback.

Il saldatore è equipaggiato con un sensore che monitorizza
l'usura, cioè quando il saldatore viene deposto nel suo
supporto, dopo un tempo di Setback preimpostato, il
saldatore stesso viene regolato sulla temperatura di stand­by. Al termine del periodo di tempo AUTO-OFF impostato il
saldatore viene disattiva.

Commutazione tra unità di temperatura

La reale temperatura della punta saldante può essere
adeguata, mediante inserimento di un offset di temperatura
di ± 40 °C (± 72 °F)
.

1. Selezionare la voce di menu "OFFSET" (15) nel menu.

2. Impostare il valore di temperatura OFFSET mediante i
tasti - o +.

3. Dopo 3 sec. senza pressione sul tasto lo strumento
commuterà sulla temperatura normale.

Impostazione disattivazione temperatura (SETBACK)

Commutazione dell'unità di temperatura da °C a °F o
viceversa.

1. Selezionare la voce di menu "°C / °F" (9) nel menu.

2. Impostare l'unità di temperatura con il tasto - o +.

3. Dopo 3 sec. senza pressione sul tasto lo strumento
commuterà sulla temperatura normale.

Attivazione/disattivazione della funzione di blocco

Dopo aver impostato il blocco (11) nella stazione saldante
sono utilizzabili solamente i tasti per la temperatura fissa 1
(14) e 2 (15). Tutte le altre impostazioni non potranno più
essere regolate fino al momento dello sblocco.

Blocco della stazione saldante:

1. Selezionare la voce di menu "Blocco" nel menu.
Nel display compare "OFF", con il simbolo della chiave

32

Italiano

lampeggiante.

2. Inserire il codice (0-255) mediante i tasti - o +.

3. Dopo 3 sec. senza pressione sul tasto lo strumento
commuterà sulla temperatura normale. La stazione è a
questo punto bloccata.

Sblocco stazione saldante:

1. Selezionare la voce di menu "Blocco" nel menu.
Sul display viene visualizzato il simbolo della chiave.

2. Inserire il codice (0-255) mediante i tasti - o +.

3. Dopo 3 sec. senza pressione sul tasto lo strumento
commuterà sulla temperatura normale.
La stazione è a questo punto sbloccata.

In caso di smarrimento del codice di accesso rivolgersi al
Centro Assistenza Clienti Weller.

8. Cura e manutenzione

L'apparecchiatura è stata ideata e realizzata con grande
cura e con altrettanta cura dev'essere trattata. Le seguenti
raccomandazioni dovrebbero essere d'aiuto per
salvaguardare la garanzia ed eventuali diritti di intervento in
garanzia.

• Conservare l'apparecchiatura in un luogo asciutto. Nella
pioggia, nell'umidità ed in tutti i tipi di liquidi sono
contenute sostanze minerali in grado di corrodere i
circuiti elettronici del dispositivo.

• Non utilizzare né conservare l'apparecchio in ambienti
polverosi o sporchi. Le parti mobili ed i componenti
elettronici ne potrebbero risultare danneggiati.

• Non conservare l'apparecchio in ambienti caldi e/o
proteggerlo dai raggi del sole. Temperature elevate
possono ridurre la durata utile delle apparecchiature
elettroniche, danneggiare le batterie e deformare o
addirittura sciogliere determinate materie plastiche.

• Non conservare l'apparecchiatura in ambienti freddi.
Quando lo strumento torna alla sua normale
temperatura, è possibile che al suo interno si formi
dell'umidità e che i circuiti elettronici ne risultino
danneggiati.

• Non cercare di aprire l'apparecchio.

• Non fare cadere l'apparecchio, non esporlo a colpi o urti
e non scuoterlo. Un trattamento grossolano potrebbe
causare danni ai circuiti elettronici ed ai piccoli
componenti meccanici che si trovano all'interno
dell'apparecchiatura.

• Non utilizzare sostanze chimiche aggressive, sostanze
detergenti o detersivi molto potenti per la pulizia
dell'apparecchio.

• Pulire il frontalino in vetro utilizzando solamente un
panno morbido, pulito ed asciutto o al massimo
leggermente inumidito.

• Non utilizzare l'alimentatore all'aperto.

33

Queste raccomandazioni sono valide allo stesso modo per
l'apparecchio, le batterie, l'alimentatore nonché tutti gli
eventuali accessori. Se un apparecchio non funziona
correttamente, si raccomanda di portarlo al più vicino
Centro Assistenza Clienti autorizzato.

9. Messaggi d'errore /
Eliminazione degli errori

Messaggio / Possibili provvedimenti
Sintomo Causa Rimedio

Display " - " - Difetto punta - Utilizzare

- Punta non nuove punte
correttamente saldanti
inserita

Display "BAT" (13) - Batteria scarica - Caricare la

batteria
Posizionare
il sezionatore
"I" (6)

Nessuna funzione - Assenza - Azionare
di display di tensione il sezionatore
(Display OFF) d'esercizio "I" (6) (solo per

la versione a

batteria)

- Controllare la
tensione di rete

- Ricarica della
batteria

10. Accessori

T005 15 125 99 Inserto di pulizia a secco WDC 2,
T005 13 841 99 Lana metallica a spirale per WDC 2
T005 87 518 93 Alimentatore
T005 87 518 80 Adattatore di carica a 12 V per autoveicolo

Attenersi alle indicazioni di sicurezza
dell’adattatore di carica.

Punte saldanti per saldatore WMRP, vedere panoramica a
pagina 43-44
Disegno con vista esplosa vedere pagina 45

11. Smaltimento

Smaltire i componenti dell'apparecchio che vengono
sostituiti e le vecchie apparecchiature in base alle
normative vigenti nel proprio paese. Il simbolo del "bidone
della spazzatura sbarrato" riportato sul prodotto, nella
documentazione o sul materiale utilizzato per l'imballo,
significa che prodotti elettrici e elettronici, batterie ed
accumulatori al termine della loro durata utile nell'ambito
dell'Unione Europea devono essere destinati ad una accolta

rifiuti differenziata. Non smaltire questi prodotti con i rifiuti
domestici indifferenziati. Questi prodotti devono essere
smaltiti separatamente dagli altri rifiuti, in modo da non
arrecare danni all'ambiente e/o alla salute delle persone a
causa di uno smaltimento non controllato ed in modo da
promuovere il riciclaggio di risorse e materiali. Ulteriori
informazioni in merito alla raccolta rifiuti differenziata
possono essere richieste al rivenditore di zona, alle autorità
competenti, alle organizzazioni nazionali per la
responsabilità del produttore.

12. Garanzia

I diritti di reclamo dell'acquirente per eventuali difetti
decadono dopo un anno dalla consegna. Tale condizione
non si applica ai diritti di recesso dell'acquirente secondo

§§ 478, 479 BGB.
Il produttore risponde della garanzia fornita solo se la
garanzia di qualità e di durata è stata fornita dal produttore
per iscritto e con l'impiego del termine "Garanzia".

Con riserva di modifiche tecniche.

Le istruzioni per l'uso aggiornate sono disponibili
all'indirizzo www.coopertools.eu.

Italiano

34

Português

1. Sobre este manual

Agradecemos a confiança demonstrada pela aquisição do
Weller WSM 1 / WSM 1C. O fabrico baseou-se nas mais
rigorosas exigências de qualidade, estando assim
assegurado um funcionamento correcto do aparelho.

O presente manual contém informações importantes para a
colocação em serviço, operação, manutenção e falhas
simples da estação de solda WSM 1 / WSM 1C de maneira
segura e correcta.

● Antes de começar a trabalhar com a estação de solda
WSM 1 / WSM 1C, leia, por completo, este manual e as
indicações de segurança antes da colocação do aparelho
em serviço, em anexo WSM 1 / WSM 1C.

● Guarde este manual, de modo a que ele esteja acessível
a todos os utilizadores.

1.1 Directivas aplicadas

A estação de solda WSM 1 / WSM 1C da Weller, controlada
por microprocessador, corresponde aos dados da
Declaração de conformidade CE, de acordo com as
directivas 89/336/CEE e 2006/95/CE.

1.2 Documentação

- Manual de instruções da estação de solda WSM 1 /

WSM 1C

- Caderno de indicações de segurança anexo ao presente

manual

2. Sobre a sua segurança

A estação de solda WSM 1 / WSM 1C foi fabricada de
acordo com o estado actual da técnica e os regulamentos
técnicos de segurança aplicáveis. Não obstante, existe o
perigo de danos pessoais e materiais caso não observe as
indicações de segurança contidas no caderno de segurança
anexo, assim como os avisos constantes do presente
manual. Ao entregar a estação de solda WSM 1 / WSM 1C a
terceiros, faça-o sempre juntamente com o manual de
instruções.

2.1 Utilização segundo o fim a que se destina

Utilize a estação de solda WSM 1 / WSM 1C,
exclusivamente, de acordo com o propósito indicado
no manual de instruções, ou seja, para soldar nas
condições aqui apresentadas. A utilização da estação de
solda WSM 1 / WSM 1C segundo o fim a que se destina
também inclui

- a observação deste manual,

- a observação de todos os outros documentos que o

acompanham,

- a observação das normas nacionais de prevenção de

acidentes no local de aplicação.
O fabricante não assume qualquer responsabilidade
relativamente a alterações do aparelho realizadas por conta

35

própria.

2.2 Informações sobre o acumulador e a unidade de
alimentação

O seu aparelho é alimentado por uma unidade de
alimentação eléctrica ou acumulador. Embora possa ser
carregado e descarregado várias centenas de vezes, o
acumulador desgasta-se com o decorrer do tempo. Se o
tempo de funcionamento for nitidamente inferior ao normal,
substitua o acumulador. Utilize exclusivamente
acumuladores aprovados pela Weller e carregue-os apenas
com aparelhos de carga aprovados pela Weller, concebidos
especificamente para este fim.

Para a prestação de assistência, não desmontar nem enviar
o acumulador em separado, mas sim enviar apenas o
aparelho completo desligado com a ponta de soldar
retirada, pois, de outro modo, devem observar-se normas
especiais aplicáveis mercadorias perigosas.

Antes de utilizar a estação, pela primeira vez, no modo de
acumulador, ou se o acumulador não for utilizado durante
um longo período de tempo, ele deve ser totalmente
carregado. Em caso de não utilização, um acumulador
totalmente carregado descarrega-se com o tempo. Utilize o
acumulador apenas para o fim previsto. Não utilize
aparelhos de carga ou acumuladores danificados. Não
curto-circuite o acumulador. O curto-circuito dos pólos pode
danificar o acumulador ou o objecto de ligação.

Temperaturas extremas reduzem a capacidade e a vida útil
do acumulador. Por essa razão, procure sempre guardar o
acumulador a temperaturas entre os 15°C e os 25°C (59°F
e 77°F). Um aparelho com um acumulador frio ou quente
deixa, temporariamente, de funcionar, sob certas
circunstâncias, mesmo que o acumulador esteja totalmente
carregado. A potência do acumulador fica limitada,
particularmente a temperaturas nitidamente abaixo do
ponto de congelação.

Não atire acumuladores para o fogo, caso contrário existe o
perigo de explosão! Os acumuladores podem também
explodir, se estiverem danificados. Os acumuladores devem
ser eliminados adequadamente. Transporte-os para a
reciclagem, desde que possível. Não os elimine juntamente
com o lixo doméstico. Não tente abrir ou destruir os
acumuladores. Os utilizadores estão obrigados por lei a
entregar os acumuladores/baterias num centro de recolha
adequado. Se sair líquido de um acumulador,
certifique-se de que este líquido não entra em contacto
com a pele ou os olhos. Se, no entanto, houver um
contacto, limpe imediatamente a pele ou os olhos com
água ou consulte um médico.

A unidade de alimentação eléctrica utilizada pela Weller

Português

possui uma entrada de banda larga e pode, assim, ser
conectada à margem de tensão de rede indicada nos
dados técnicos.
A unidade de alimentação eléctrica só pode ser aplicada
em espaços secos.
Durante o funcionamento, ocorre a geração de calor.

Durante o transporte, a ponta de solda RT (25) deve ser
removida e o seccionador (6) deve estar na posição “0”
(versão de acumulador), para evitar uma activação
involuntária.

Atenção: Perigo de incêndio!

3. Volume de fornecimento

WSM 1 / WSM 1C
Cabo de rede
Unidade de alimentação eléctrica
Ficha cinch
Ferro de soldar com ponta de solda RT 3
Descanso de segurança com limpeza a seco
Manual de instruções
Caderno de segurança

4. Descrição do aparelho

A estação de solda WSM 1 / WSM 1C da Weller é uma
estação de solda de utilização diversificada para trabalhos
de reparação profissionais em sistemas electrónicos da
mais recente tecnologia na produção industrial, bem como
na área de reparação e laboratório.
O sistema electrotécnico de regulação digital assegura,
juntamente com uma técnica de sensor e de transferência
de calor de alta qualidade na ferramenta de solda, um
comportamento preciso de regulação da temperatura na
ponta de solda. A rápida captação dos valores de medição
proporciona a mais alta precisão térmica e um
comportamento de temperatura óptimo e dinâmico em
situação de carga.
A temperatura pretendida pode ser ajustada no intervalo
entre 100 °C e 400 °C. Os valores nominal e real são
indicados de forma digital.

- O tempo de funcionamento do acumulador pode ser
prolongado com a função standby, adaptada na
perfeição ao respectivo caso de utilização.

4.1 Descanso de segurança

Montar a mola do descanso (20) com o inserto de funil
(19); para tal, encaixar o grampo de aperto da mola do
descanso no rebaixo do descanso de segurança (21),
previsto para o efeito.
Introduzir a lã de aço na parte da carcaça (23). Inserir a
parte da carcaça no descanso de segurança e fixá-la com
as borrachas de fixação (22).

4.2 Dados técnicos WSM 1 / WSM 1C

Dimensões: C x L x A (mm): 133 x 110 x 55

Peso: aprox. 2,0 kg
Tensão de rede: 100 V até 240 V

Consumo: 50 W
Classe de protecção: III
Classe de protecção
Regulação da temperatura: 100 °C – 400 °C

Precisão térmica: ± 9 °C (± 17 °F)
Estabilidade térmica: ± 5 °C (± 9 °F)
Equilíbrio de potencial: Através de uma tomada de

Temperatura de funcionamento: 10 °C – 35 °C

Temperatura de armazenamento: -24 °C – 45 °C

Humidade relativa do ar: 0 % - 90 %, não condensada

Observe as seguintes indicações durante a utilização
do acumulador:

Altura máxima de funcionamento:

3.000 m acima do NN, sem compensação da pressão

Altura máxima de armazenamento:

4.500 m acima do NN, sem compensação da pressão

C x L x A (inch): 5.24 x 4.33 x 2.17

50 Hz até 60 Hz

(unidade de alimentação eléctrica): II

(200 °F – 750 °F)

ficha de comutação de 3,5 mm

no lado do aparelho (7).

(50 °F - 95 °F)

(75 °F - 113 °F)

Instrução de utilização do acumulador:

- Só carregar o acumulador por completo antes da 1.ª
colocação em serviço ou após um longo período de não
utilização.

- Para carregar, colocar o seccionador em "I".

- Recomenda-se carregar o acumulador, por completo,
pelo menos uma vez por mês.

- Armazenar e utilizar o acumulador à temperatura
ambiente.

- Armazenamento prolongado apenas com, pelo menos,
50% do acumulador carregado e seccionador (6) em
"0".

Altura máxima de transporte:

10.500 m acima do NN, sem compensação da pressão

36

Português

Equilíbrio de potencial para WSM 1 / WSM 1C

Devido aos diferentes circuitos da ficha de comutação (7)
de 3,5 mm, são possíveis 3 variantes:

- Equilíbrio de potencial (ligação dura
à terra): com ficha, tubo de
compensação no contacto central.

- Isento de potencial: sem ficha
(estado de entrega)

- Equilíbrio de potencial (ligação
macia à terra): resistência e tubo
de compensação no contacto
central.

5. Colocação do aparelho em serviço

AVISO!
Choque eléctrico e perigo de queimaduras

A ligação incorrecta do aparelho de comando causa perigo
de ferimento, podendo o aparelho ser danificado. Ao utilizar
o aparelho de comando existe o perigo de queimaduras na
ferramenta de solda.

■ Leia, por completo, as indicações de segurança em
anexo, as indicações de segurança deste manual, bem
como o manual do seu aparelho de comando, antes da
colocação em serviço do aparelho de comando, e
observe as medidas de segurança aí referidas.

■ Em caso de não utilização, pouse sempre a ferramenta
de solda no descanso de segurança.

1. Desempacotar cuidadosamente o aparelho.

2. Ao utilizar a nova ponta de solda, deve prestar-se

atenção para que a ponta de solda seja inserida, por
completo, até ao batente, num único processo. O

funcionamento com ponta de solda não inserida por
completo pode originar falhas de funcionamento.

Atenção:

Assegurar sempre o assento correcto da ponta de solda.

3. Pousar a ferramenta de solda no descanso de
segurança.

4. Verificar se a tensão de rede coincide com os dados na
placa de características e se o seccionador (6) se
encontra desligado, apenas versão de acumulador.

5. Ligar o aparelho de comando à rede por meio da
unidade de alimentação eléctrica (26). Colocar o
seccionador (6) em "I"; o acumulador é carregado.
No visor (1) aparece "OFF".

6. Um piscar do símbolo BAT (10) indica o processo de
carregamento.

7. Prima as teclas + (2) e – (3) durante aprox. 1 segundo.

37

O aparelho é ligado e no visor (1) aparece "ON".

De seguida, o sistema electrónico comuta automaticamente
para a indicação do valor real.

6. Operação do aparelho

6.1 Regulação da temperatura
Regulação individual da temperatura

No visor são apresentados 2 valores nominais da
temperatura, de atribuição livre. O valor nominal activo é
identificado por uma seta na parte de baixo.
Ao premir-se as teclas + (2) ou – (3), a respectiva
temperatura fixa é seleccionada, podendo
ser ajustada através das teclas + (2) ou – (3).

- Um ligeiro toque na tecla muda o valor nominal em um
grau Celsius/Fahrenheit

- Uma pressão permanente ajusta o valor nominal em
avanço rápido.

Aproximadamente 2 segundos após soltar as teclas de
regulação, aparece novamente no visor o valor real do
canal seleccionado.

6.2 Soldar

Tratamento da ponta de solda

- Aquando do primeiro aquecimento, humedeça a ponta
de solda estanhada com solda. Isto elimina camadas de
óxido e impurezas, causadas pelo armazenamento, da
ponta de solda.

- Durante os intervalos de solda e antes de pousar o ferro
de soldar, assegurar que a ponta de solda está bem
estanhada.

- Não utilize fundentes demasiado agressivos.

- Assegurar sempre o assento correcto das pontas de
solda.

- Seleccione uma temperatura de serviço o mais baixo
possível.

- Seleccione o maior formato possível da ponta de solda
para a aplicação.
Regra do polegar: aprox. do mesmo tamanho que o
componente ou a superfície da placa de circuito
impresso

- Assegure uma transmissão de calor em toda a superfície
entre a ponta de solda e o ponto de solda, estanhando
bem a ponta de solda.

- Em caso de intervalos prolongados nos trabalhos,
desligue o sistema de soldar ou utilize a função Weller
para a redução da temperatura em caso de não

Português

Actual value

display

Setpoint value

display

Preset standby

temperature

200 °C

+ or -

Preset SETBACK

TIME after

5 min of disuse

Preset OFF-

SET TIME after

5 min of disuse

OFF

OFF

+ and -

2 s

4 s

6 s

8 s

10 s

12 s

14 s

OFF

STANDBY

AUTO OFF

OFF SET

SETBACK

°C / °F

LOCK

OFF

after 3 s without pressing button

utilização.

- Humedeça a ponta de solda, antes de pousar o ferro de
soldar no descanso.

- Aplique a solda directamente no ponto de solda, e não
na ponta de solda.

- Nunca exerça força mecânica sobre a ponta de solda.

Nota:

Os aparelhos de comando foram ajustados para um
tamanho médio da ponta de solda. Podem surgir desvios
devido à mudança das pontas ou à utilização de outros
formatos; no entanto, estes desvios podem ser adaptados
através da função offset.

6.3 Desligar o aparelho

Prima a tecla + e – até aparecer "OFF" no visor.

Nota

Em caso de não utilização prolongada, colocar o
seccionador (6) em "O". Nessa ocasião, deve certificar-se
de que o acumulador está carregado a, pelo menos, 50 %;
consultar a instrução de utilização do acumulador,
página 36.

Mudança da ponta de solda
Cuidado: Risco de queimadura!

Para a mudança da ponta de solda não é necessária
nenhuma ferramenta.
Mudar a ponta de solda apenas no estado frio.
A ponta de solda está inserida no punho (24) traseiro e
pode ser desencaixada, puxando simplesmente pelo punho
soft da ponta de solda (25).

O ferro está equipado com um sensor que monitoriza a
utilização, isto é, se o ferro for pousado no descanso, ele é
regulado para baixo, para a temperatura de standby, após
5 min., e desligado quando estiverem decorridos mais
5 minutos.

7. Funções especiais para
WSM 1 / WSM 1C

Regulação da temperatura de standby

Atenção

- Mudar a ponta de solda no estado frio.

- Assegurar sempre o assento correcto da
ponta de solda.

6.4 Comutação da temperatura

Comutação da unidade de temperatura de "°C para °F" (8)
ou vice-versa.

1. Seleccionar a opção de menu "°C / °F" no menu.

2. Regular a unidade de temperatura com a tecla - ou +.

3. Após 2 s sem accionamento de tecla, comuta-se para a
temperatura normal.

São possíveis as seguintes temperaturas de standby
(150 °C – 250 °C / 300 °F – 480 °F).

1. Seleccionar a opção de menu "STANDBY" (18) no menu.

2. Regular o valor nominal para a temperatura de standby
através da tecla - ou +.

3. Após 3 s sem accionamento de tecla, comuta-se para a
temperatura normal.

38

Português

Regulação do tempo de desligamento automático
(AUTO-OFF)

São possíveis as seguintes regulações de tempo AUTO-OFF
(17):

- "10 – 60 min.": tempo de AUTO-OFF, regulável
individualmente.

1. Seleccionar a opção de menu "OFF" no menu.

2. Regular o valor nominal do tempo de AUTO-OFF através
da tecla - ou +.

3. Após 3 s sem accionamento de tecla, comuta-se para a
temperatura normal.

Em caso de não utilização da ferramenta de solda, o
aquecimento da ferramenta de solda é desligado decorrido
o tempo de AUTO-OFF.
O desligamento térmico é efectuado independentemente da
função setback ajustada. No visor aparece "OFF".

Regulação de desvio da temperatura

A temperatura real da ponta de solda pode ser ajustada,
introduzindo um desvio de temperatura de ± 40 °C
(± 72 °F).

São possíveis as seguintes regulações de setback (16):

- "5-30 min": Setback (regulável individualmente)

1. Seleccionar a opção de menu "SETBACK" no menu.

2. Regular o valor Setback com a tecla - ou +.

3. Após 3 s sem accionamento de tecla, comuta-se para a
temperatura normal.

No caso da não utilização da ferramenta de solda, a
temperatura é reduzida para a temperatura de standby,
transcorrido o tempo de Setback regulado. O estado
Setback é indicado por um símbolo "STANDBY"
intermitente. Este estado Setback termina ao premir-se a
tecla - ou + , ou movendo o ferro.

O ferro está equipado com um sensor que monitoriza a
utilização, isto é, se o ferro for pousado no descanso, ele é
regulado para baixo, para a temperatura de standby, após o
tempo de setback ajustado. O ferro é desligado após o
tempo AUTO-OFF regulado.

Comutação da unidade de temperatura

Comutar a unidade de temperatura de °C para °F, ou
vice-versa.

1. Seleccionar a opção de menu "°C / °F" (9) no menu.

2. Regular a unidade de temperatura com a tecla - ou +.

3. Após 3 s sem accionamento de tecla, comuta-se para a
temperatura normal.

Activar/desactivar a função de bloqueio

1. Seleccionar a opção de menu "OFFSET" (15) no menu.

2. Regular o valor da temperatura OFFSET com a tecla

- ou +.

3. Após 3 s sem accionamento de tecla, comuta-se para a
temperatura normal

Regulação do desligamento térmico (SETBACK)

39

Após a activação do bloqueio (11), só é possível utilizar as
teclas de temperatura fixa 1 (14) e 2 (15) na estação de
solda. Todas as outras regulações deixam de poder ser
ajustadas até ser efectuado o desbloqueio.

Português

Bloquear a estação de solda:

1. Seleccionar o bloqueio no menu.
No visor aparece "OFF"; o símbolo da chave pisca.

2. Introduzir o código (0-255) através das teclas - ou +.

3. Após 3 s sem accionamento de tecla, comuta-se para a
temperatura normal. A estação está agora bloqueada.

Desbloquear a estação de solda:

1. Seleccionar o bloqueio no menu.
No visor é apresentado o símbolo da chave.

2. Introduzir o código (0-255) através das teclas - ou +.

3. Após 3 s sem accionamento de tecla, comuta-se para a
temperatura normal.
A estação está agora desbloqueada.

Em caso de perda do código de acesso, contacte o Serviço
de Assistência Weller.

8. Conservação e manutenção

O seu aparelho foi desenvolvido e fabricado com máximo
esmero, devendo também ser tratado com o devido
cuidado. As seguintes recomendações deverão ajudá-lo a
conservar os seus direitos à garantia.

• Guarde o aparelho em estado seco. A precipitação,
humidade e todos os tipos de líquidos podem conter
minerais que deixam corroer os circuitos electrónicos.

• Não utilize nem guarde o aparelho em ambientes
poeirentos ou sujos. As peças móveis e os componentes
electrónicos podem ficar danificados.

• Não guarde o aparelho em ambientes quentes ou
proteja-o contra a incidência solar. Temperaturas
elevadas podem encurtar a vida útil dos aparelhos
electrónicos, danificar os acumuladores e deformar ou
levar à fundição de determinados plásticos.

• Não guarde o aparelho em ambientes frios. Se, em
seguida, o aparelho regressar à sua temperatura
normal, pode formar-se humidade no seu interior,
levando à danificação dos circuitos electrónicos.

• Não tente abrir o aparelho.

• Não deixe cair o aparelho, não o exponha a choques ou
impactos, nem o abane. Um tratamento grosseiro pode
danificar os circuitos electrónicos e as peças mecânicas
finas situadas no aparelho.

• Para limpar o aparelho, não utilize substâncias químicas
ou soluções de limpeza agressivas, nem produtos de
limpeza fortes.

• Limpe o painel de vidro com um pano macio, limpo e
seco ou, no máximo, ligeiramente humedecido.

• Não utilize a unidade de alimentação eléctrica ao ar
livre.

estiver a funcionar correctamente, leve-o ao Serviço de
Assistência autorizado mais próximo.

9. Mensagens de erro /
Eliminação de defeitos

Mensagem / Possível Medidas
Sintoma causa para resolução

Indicação " - " - Ponta defeituosa - Inserir

- Ponta inserida nova ponta
incorrectamente de solda

Indicação "BAT" (13) - Acumulador vazio - Carregar

acumulador
Ligar o
seccionador
„I“ (6)

Visor não funciona - não existe- - ligar o
(visor desligado) tensão de seccionador

funcionamento "I" (6)

(apenas na
versão de
acumulador)

- verificar a
tensão de rede

- carregar o
acumulador

10. Acessórios

T005 15 125 99 WDC 2 Inserto de limpeza a seco
T005 13 841 99 Lã espiral para WDC 2
T005 87 518 93 Unidade de alimentação
T005 87 518 80 Adaptador de carga de 12 V para

veículos automóveis

Observar as indicações de segurança do
adaptador de carga!

Pontas de solda para o ferro de soldar WMRP, consultar a
visão geral na página 43-44
Vista seccionada, consultar página 45

Estas recomendações aplicam-se, em igual medida, ao seu
aparelho, acumulador, unidade de alimentação eléctrica,
bem como a todos os acessórios. Se um aparelho não

40

Português

11. Eliminação

Elimine as peças do aparelho substituídas ou os aparelhos
antigos segundo os regulamentos em vigor no seu país. O
símbolo de um caixote do lixo riscado, colocado no
produto, na documentação ou no material de embalagem,
significa que, na União Europeia, os produtos eléctricos e
electrónicos, baterias e acumuladores, no fim da sua vida
útil, devem ser transportados para uma recolha de lixo
separada. Não elimine estes produtos juntamente com o
lixo doméstico indiscriminado. Elimine estes produtos
separadamente dos outros resíduos, para não danificar o
meio-ambiente ou a saúde humana através de uma
destruição de lixos e desperdícios descontrolada e para
estimular a reutilização sustentada de recursos materiais.
Poderá obter informações sobre a recolha de lixo separada
junto do seu agente comercial, das autoridades
competentes e das organizações nacionais para a
responsabilidade dos produtores.

12. Garantia

Os direitos do comprador de reivindicação por falhas
vencem um ano após a entrega. Isto não se aplica aos
direitos de recurso do comprador segundo os artigos 478,
479 do código civil alemão. Numa garantia por nós
fornecida apenas assumimos a responsabilidade se a
garantia de qualidade ou duração tiver sido fornecida por
nós por escrito e com utilização do termo "Garantia“.

Reservado o direito a alterações técnicas!

Poderá encontrar os manuais de instruções actualizados
em www.coopertools.eu.

41

42

Soldering Tips

RT 1 Needle tip ø 0,2 mm (T005 44 601 99)

ø 0,2 mm

RT 1NW Needle tip ø 0,1 mm (T005 44 625 99)

ø 0,1 mm

RT 1SC Chisel 0,4 x 0,15 mm (T005 44 612 99) 0,4 mm

RT 1SCNW Chisel tip 0,3 x 0,1 mm (T005 44 626 99)

RT 2 Point tip ø 0,8 mm (T005 44 602 99)

RT 3 Chisel tip 1,3 x 0,4 mm (T005 44 603 99)

RT 4 Chisel tip 1,5 x 0,4 mm (T005 44 604 99)

0,3 mm

ø 0,8 mm

1,3 mm

1,5 mm

RT 5 Chisel tip bent 30° 0,8 x 0,4 mm (T005 44 605 99) 0,8 mm

RT 6 Round form 45° sloped 1,2 mm (T005 44 606 99)

RT 7 Knife tip 2,2 mm x 45° (T005 44 607 72)

RT 8 Chisel tip 2,2 mm x 0,4 mm (T005 44 608 99)

1,2 mm

2,2 mm

2,2 mm

43

RT 9 Chisel tip 0,8 mm x 0,4 mm (T005 45 609 99)

Soldering Tips

0,8 mm

RT 10GW Gull wing 2,2 x 2,0 mm (T005 44 610 99)

RT 11 Chisel tip 3,6 mm x 0,9 mm (T005 44 611 99)

RT Measuring tip (T005 44 613 99)

2,2 mm

44

Explo-Drawing

45

GERMANY
Cooper Tools GmbH

Carl-Benz-Str. 2
74354 Besigheim
Tel.: [phone]
Fax: [phone]

GREAT BRITAIN
Cooper Tools

A Division of Cooper (GB) Ltd.

th

4

Floor Pennine House
Washington, Tyne & Wear
NE37 1LY
Tel.: [phone]
Fax: [phone]

FRANCE
Cooper Tools S.A.S.

25 Rue Maurice Chevalier BP 46
77832 Ozoir-la-Ferrière, Cedex
Tél.: [phone]
Fax: [phone]

ITALY
Cooper Italia S.r.I.

Viale Europa 80
20090 Cusago (MI)
Tel.: [phone]
Fax: [phone]

AUSTRALIA
Cooper Tools

P.O. Box 366
519 Nurigong Street
Albury, N. S. W. 2640
Tel.: [phone]
Fax: [phone]

USA
Cooper Tools

P. O. Box 728
Apex, NC 27502-0728

North-east South

Tel.: [phone] Tel.: [phone]
Fax.: [phone] Fax.: [phone]

West Coast (South-west) Midwest

Tel.: [phone] Tel.: [phone]
Fax.: [phone] Fax.: [phone]

All other USA inquires

Fax.: [phone]

SWITZERLAND
Erem S.A.

Rue de la Roselière 8
1400 Yverdon-les-Bains
Tél.: [phone]
Fax: [phone]

CANADA
Cooper Hand Tools

164 Innisfil
Barrie Ontario
Canada L4N 3E7
Tel.: [phone]
Fax: [phone]

CHINA
Cooper Hand Tools

18th Floor, Yu An Building
738 Dongfang Road
Pudong, Shanghai
200122 China
Tel.: [phone]
Fax: [phone]

www.weller.eu
www.coopertools.eu

Weller®is a registered Trademark and registered Design of Cooper Industries Inc.
© 2010, Cooper Industries, Inc

T005 57 197 01 / 03.2010
T005 57 197 00 / 08.2009
