Wel ler

WSD 81

Betriebsanleitung

Manuel d'Utilisation

Gebruiksaanwijzing

Istruzioni per l'uso

Operating Instruction

Bruksanvisning

Instrucciones para el Manejo

Beskrivelse

Descrição

FIN

Käyttöohjeet

Αποκλληση

1. Netafbryder

2. Digitalvisning

3. “UP”-taste

4. “DOWN”-taste

5. Optisk regulatorkontrol

6. Potentialudligningsbøsning

7. Tilslutningsbøsning til loddekolbe

1. Netzschalter

2. Digitalanzeige

3. „UP“ Taste

4. „DOWN“ Taste

5. Optische Regelkontrolle

6. Potentialausgleichsbuchse

7. Anschlußbuchse für Lötkolben

1. Interrupteur secteur

2. Afficheur numérique

3. Touche "Up"

4. Touche "Down"

5. Contrôle visuel du réglage

6. Prise de compensation du potentiel

7. Prise de raccordement du fer à souder

1. Netschakelaar

2. Digitaaldisplay

3. ”Up” toets

4. ”Down” toets

5. Optische regelcontrole

6. Potentiaalcompensatiebus

7. Aansluitbus voor soldeerapparaat

1. Interruttore di rete

2. Display digitale

3. Tasto "Up"

4. Tasto "Down"

5. Controllo di regolazione ottico

6. Presa per equalizzazione dei potenziali

7. Presa di collegamento per stilo saldante

1. Power cable

2. Digital display

3. UP button

4. DOWN button

5. Optical regulator

6. Equipotential bonding bush

7. Connection bush for soldering iron

1. Nätströmbrytare

2. Digitalindikation

3. UP-tangent

4. DOWN-tangent

5. Optisk regleringskontroll

6. Potentialutjämningsbussning

7. Anslutningsbussning till lödkolv

1. Interruptor de red

2. Indicación digital

3. Tecla ”UP”

4. Tecla ”DOWN”

5. Control óptico de regulación

6. Conector hembra para compensación de potencial

7. Conector hembra para soldador

1. Interruptor de rede

2. Mostrador digital

3. Tecla "Up"

4. Tecla "Down"

5. Controlo visual da regulação

6. Conector para a ligação equipotencial

7. Conector para o ferro de soldar

FIN

1. Verkkokytkin

2. Digitaalinen näyttö

3. "UP"-näppäin

4. "DOWN"-näppäin

5. Optinen säätökontrolli

6. Potentiaalintasausliitäntä

7. Kolvin liitäntä

1. Ηλεκρικς διακπτης

2. Ψηφιακή ένδειξη

3. Πλήκτρο ψUP“

4. Πλήκτρο ψDOWN“

5. Οπτικς ρυθµιστικς έλεγχος

6. Υποδοχή εξίσωσης δυναµικού

7. Συνδετική υποδοχή για το έµβολο συγκολλήσεων

IDK

8. Netzanschluß

9. Netzsicherung

10. Spannungswahlschalter (nur umschaltbare Version)

8. Raccordement secteur

9. Fusible secteur

10. Sélecteur de tension (uniquement version commutable)

NLD

8. Netaansluiting

9. Netzekering

10. Spanningskeuzeschakelaar (alleen omschakelbare versie)

8. Collegamento a rete

9. Fusibile di rete

10. Selettore di tensione (solo nella versione commutabile)

8. Nettilslutning

9. Netsikring

10. Spændingsomskifter (kun omskiftelig version)

GB P

8. Power supply connector

9. Fuse

10. Voltage selection switch (dual-voltage version only)

8. Ligação à rede

9. Fusível de rede

10. Interruptor selector de tensão (apenas versão comutável)

8. Nätanslutning

9. Nätsäkring

10. Spänningsvalbrytare (endast omkopplingsbar version)

8. Verkkoliitäntä

9. Verkkosulake

10. Jännitteen valintakytkin (vain vaihtomahdollisuuden omaavissa laitteissa)

8. Conexión de red

9. Fusible de red

10. Conmutador selector de tensión (sólo versión conmutable)

8. Σύνδεση στο ηλεκτρικ ρεύµα

9. Ηλεκτρική ασφάλεια

10. ∆ιακπτης επιλογής ηλεκτρικής τάσης (µνο για τον κατασκευαστικ τρπο µε δυναττητα µεταρρύθµισης)

FIN

1. Beschreibung

1.1 Steuergerät

Die mikroprozessorgeregelte Lötstation WSD 81 gehört einer Gerätefamilie an, die für die industrielle Fertigungstechnik, sowie den Reparatur- und Laborbereich entwickelt wurde. Die digitale Regelelektronik und eine hochwertige Sensor- und Wärmeübertragungstechnik im Lötwerkzeug gewährleistet ein präzises Temperaturregelverhalten an der Lötspitze. Höchste Temperaturgenauigkeit und ein optimales dynamisches Temperaturverhalten im Belastungsfall wird durch eine schnelle und präzise Messwerterfassung im geschlossenen Regelkreis erreicht. Die Lötwerkzeuge selbst werden von der WSD 81 automatisch anerkannt und die entsprechenden Regelparameter zugeordnet.

Verschiedene Potentialausgleichsmöglichkeiten zur Lötspitze, Nullspannungsschaltung sowie antistatische Ausführung von Steuergerät und Kolben ergänzen den hohen Qualitätsstandard. Die Anschlußmöglichkeit eines externen Eingabegerätes erweitert die Funktionsvielfalt dieser Lötstation. Mit den als Option erhältlichen Eingabegeräten WCB1 und WCB2 können unter anderem Zeit- und Verriegelungsfunktionen realisiert werden. Integriertes Temperaturmeßgerät und PC-Schnittstelle gehören zum erweiterten Umfang des Eingabegerätes WCB2.

Die gewünschte Temperatur kann im Bereich von 50°C - 450°C über 2 Tasten (Up/Down) eingestellt werden. Soll- und Istwert werden digital angezeigt. Das Erreichen der vorgewählten Temperatur wird durch Blinken einer roten LED in der Anzeige signalisiert, die zur optischen Regelkontrolle dient. Dauerndes Leuchten bedeutet, daß das System aufheizt.

1.2. Lötkolben

LR 21: Unser „Standard“ Lötkolben. Mit einer Leistung von 50 W und einem sehr

breiten Lötspitzenspektrum (ET-Serie) ist dieser Lötkolben universell im Elektronikbereich einsetzbar.

MLR 21: Mit seiner Leistung von 25 W und einer schlanken Bauform eignet sich dieser

Mikro-Lötkolben besonders für feine Lötarbeiten mit geringem Wärmebedarf.

MPR 30: Der Weller Peritronic MPR 30 ist ein Lötkolben mit einstellbarem Arbeitswinkel

von 40°. Dadurch wird eine individuelle Gestaltung des Lötprozesses hinsichtlich seiner Ergonomie ermöglicht. Durch seine Leistung von 25 W und schlanker Bauform eignet er sich für feine Lötarbeiten.

WTA 50: Die Entlötpinzette WTA 50 wurde speziell zum Auslöten von SMD-Bauteilen

konzipiert. Zwei Heizelemente (2 x 25 W) mit jeweils eigenem Temperatursensor sorgen für gleiche Temperaturen an beiden Schenkeln.

LR 82: Leistungsfähiger 80 W Lötkolben für Lötarbeiten mit großem Wärmebedarf.

Die Befestigung der Lötspitze erfolgt über einen Bajonettverschluß, der einen positionstreuen Spitzenwechsel ermöglicht.

WSP 80: Der Lötkolben WSP 80 zeichnet sich durch sein blitzschnelles und präzises

Erreichen der Löttemperatur aus. Durch seine schlanke Bauform und einer Heizleistung von 80 W ist ein universeller Einsatz von extrem feinen Lötarbeiten bis hin zu solchen mit hohem Wärmebedarf möglich. Nach Wechsel der Lötspitze ist ein unmittelbares Weiterarbeiten möglich, da die Betriebstemperatur in kürzester Zeit wieder erreicht ist.

Weiter anschließbare Werkzeuge siehe Zubehörliste.

Technische Daten

Abmessungen in mm: 166 x 115 x 101 (L x B x H) Netzspannung (8): 230 V / 50 Hz (240 V / 50 Hz / 120 V / 60 Hz umschaltbare

Version) Leistungsaufnahme: 95 W Schutzklasse: 1 (Steuergerät) und 3 (Lötkolben) Sicherung (9): T500mA (umschaltbare Version T800mA) Temperaturregelung: 50°C - 450°C Genauigkeit: ± 2% vom Endwert Potentialausgleich (6): Über 3,5 mm Schaltklinkenbuchse an der Geräteunterseite.

(Auslieferungszustand hart geerdet, Klinkenstecker nicht ge-

steckt)

2. Inbetriebnahme

Lötkolbenablage montieren (siehe Explo-Zeichnung). Das Lötwerkzeug in der Sicherheitsablage ablegen. Lötkolbenstecker in die Anschlußbuchse (7) des Steuergerätes einstecken und durch kurze Rechtsdrehung arretieren. Überprüfen, ob die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt und der Netzschalter (1) sich im ausgeschaltenen Zustand befindet. Bei umschaltbarer Version, die Spannungsvariante am Wahlschalter (10) einstellen (Werkseitig auf 240 V). Steuergerät mit dem Netz verbinden. Gerät am Netzschalter (1) einschalten. Beim Einschalten des Gerätes wird ein Selbsttest durchgeführt, bei dem alle Anzeigeelemente (2) in Betrieb sind. Anschließend wird kurzzeitig die eingestellte Temperatur (Sollwert) und die Temperaturversion (°C/°F) angezeigt. Danach schaltet die Elektronik automatisch auf die Istwertanzeige um. Roter Punkt (5) in der Anzeige (2) leuchtet. Dieser Punkt dient als optische Regelkontrolle. Dauerndes Leuchten bedeutet System heizt auf. Blinken signalisiert das Erreichen der Betriebstemperatur.

Temperatureinstellung

Grundsätzlich zeigt die Digitalanzeige (2) den Temperaturistwert an. Durch Betätigen der „Up“ oder „Down“-Taste (3) (4) schaltet die Digitalanzeige (2) auf den derzeit eingestellten Sollwert um. Der eingestellte Sollwert (blinkende Anzeige) kann nun durch Antippen oder permanentes Drücken der „Up“ oder „Down“-Taste (3) (4) in entsprechender Richtung verändert werden. Wird die Taste permanent gedrückt, verändert sich der Sollwert im Schnelldurchlauf. Ca. 2 sec. nach dem Loslassen schaltet die Digitalanzeige (2) automatisch wieder auf den Istwert um.

Standardsetback

Bei Nichtgebrauch des Lötwerkzeuges wird die Temperatur nach 20 min. automatisch auf den Stand by Wert von 150°C (300°F) abgesenkt. Nach dreifacher Setbackzeit (60 min.) wird die „AUTO OFF“ Funktion aktiviert. Der Lötkolben wird abgeschalten.

Einschalten der Standardsetback-Funktion: Während dem Einschalten des Gerätes die „UP“ Taste gedrückt halten bis in der Anzeige „ON“ erscheint. Gleiches Verfahren zum Ausschalten. In der Anzeige erscheint „OFF“ (Auslieferungszustand“.

Bei der Verwendung von sehr feinen Lötspitzen kann die Funktionssicherheit beeinträchtigt sein.

Wartung

Der Übergang zwischen Heizkörper / Sensor und der Lötspitze darf nicht durch Schmutz, Fremdkörper oder Beschädigung beeinträchtigt werden, da dies Auswirkungen auf die Genauigkeit der Temperaturregelung hat.

3. Potentialausgleich

Durch die unterschiedliche Beschaltung der 3,5 mm Schaltklinkenbuchse (6) sind 4 Variationen realisierbar:

Hart geerdet: Ohne Stecker (Auslieferungszustand)

Weich geerdet: Mit Stecker und eingelötetem Widerstand.

Erdung über den gewählten Widerstandswert

4. Arbeitshinweise

Beim ersten Aufheizen die selektive verzinnbare Lötspitze mit Lot benetzen. Diese entfernt lagerbedingte Oxydschichten und Unreinheiten der Lötspitze. Bei Lötpausen und vor dem Ablegen des Lötkolbens immer darauf achten, daß die Lötspitze gut verzinnt ist. Keine zu aggressiven Flußmittel verwenden.

Achtung: Immer auf ordnungsgemäßen Sitz der Lötspitze achten.

Die Lötgeräte wurden für eine mittlere Lötspitze justiert. Abweichungen durch Spitzenwechsel oder der Verwendung von anderen Spitzenformen können entstehen.

Externes Eingabegerät WCB1 und WCB2 (Option)

Bei der Verwendung eines externen Eingabegerätes stehen folgende Funktionen zur Verfügung:

 Offset: Die reale Lötspitzentemperatur kann durch die Eingabe eines Tempera-

turoffsets um ± 40°C verändert werden.

 Setback: Herabsetzung der eingestellten Solltemperatur auf 150°C (Standby). Die

Setbackzeit, nachdem die Lötstation in den Standbymodus wechselt, ist 099 Minuten einstellbar. Der Setbackzustand wird durch eine blinkende Istwertanzeige signalisiert und wird durch Drücken einer Taste oder Fingerschalterdruck wieder beendet. Dabei wird kurzzeitig der eingestellte Sollwert angezeigt. Nach dreifacher Setbackzeit wird die „Auto off“ Funktion aktiviert. Das Lötwerkzeug wird abgeschalten (Blinkender Strich in der Anzeige)

 Lock: Verriegelung der Solltemperatur. Nach dem Verriegeln sind an der Lötstation

keine Einstelländerungen möglich.

Potentialausgleich (Impedanz o Ohm): Mit Stecker, Ausgleichsleitung am Mittelkontakt

Potentialfrei: Mit Stecker

 °C/°F: Umschalten der Temperaturanzeige von °C in °F um umgekehrt Drücken

der „Down“-Taste während des Einschaltens zeigt die aktuelle Temperaturversion an.

 Window: Einschränkung des Temperaturbereichesauf max. +-99°C ausgehend von

einer durch die „LOCK“ Funktion verriegelten Temperatur. Die verriegelte Temperatur stellt somit die Mitte des einstellbaren Temperaturbereiches dar.

Bei Geräten mit potentialfreiem Kontakt (Optokopplerausgang) dient die „WINDOW“ Funktion zur Einstellung eines Temperaturfensters. Liegt die Isttemperatur innerhalb des Temperaturfensters wird der potentialfreie Kon takt (Optokopplerausgang) durchgeschalten.

5 33 155 99 Lötkolbenset WMP 5 33 133 99 Entlötset WTA 50 5 13 050 99 Reflow-Lötgerät EXIN 5 5 27 026 99 Vorheizplatte WHP 50 5 27 028 99 Vorheizplatte WHP 80 5 25 030 99 Thermisches Abisoliergerät WST 20 5 31 181 99 Externes Eingabegerät WCB1 5 31 180 99 Externes Eingabegerät WCB2

 Cal: Neujustierung der Lötstation (Nur WCB2) und Factory setting (FSE). Rück-

setzen aller Einstellwerte auf 0, Temperatur 350°C/660°F.

 PCSchnittstelle: RS232 (Nur WCB2)

 Temperaturmeßgerät: Integriertes Temperaturmeßgerät für Thermoelement Typ K (Nur WCB2)

5. Sicherheitshinweise

Für andere, von der Betriebsanleitung abweichende Verwendung, sowie bei eigenmächtiger Veränderung, wird von Seiten des Herstellers keine Haftung übernommen.

Diese Betriebsanleitung und die darin enthaltenen Warnhinweise sind aufmerksam zu lesen und gut sichtbar in der Nähe des Lötgerätes aufzubewahren. Eine Nichtbeachtung der Warnhinweise kann zu Unfällen und Verletzungen oder zu Gesundheitsschäden führen.

Die WELLER Lötstationen WSD 81 entsprechen der EG Konformitätserklärung gemäß den grundlegenden Sicherheitsanforderungen der Richtlinien 89/336/EWG und 73/23/EWG.

6. Zubehör

5 29 161 99 Lötkolbenset WSP 80 5 33 110 99 Lötkolbenset MPR 30 5 33 111 99 Lötkolbenset MLR 21 5 33 112 99 Lötkolbenset LR 21 antistatisch 5 33 113 99 Lötkolbenset LR 82

7. Lieferumfang

WSD 81 PUD 80

Steuergerät Steuergerät Lötkolben WSP 80 Netzkabel Netzkabel Bedienungsanleitung Bedienungsanleitung Klinkenstecker Lötkolbenablage Klinkenstecker

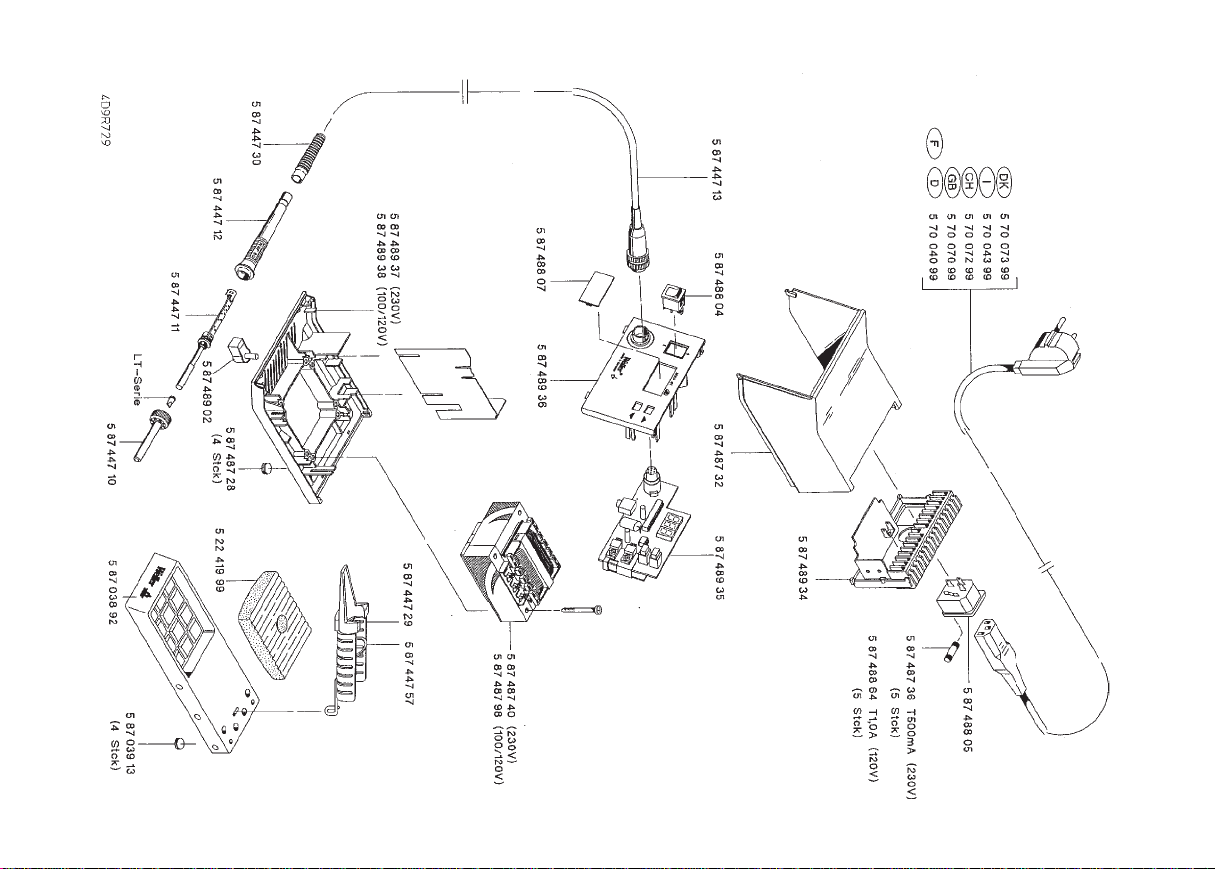

Bild Schaltplan siehe Seite 57 Bild Explo-Zeichnungen siehe Seite 58

8. Warnhinweise

1. Das Netzkabel darf nur in die dafür zugelassenen Netzsteckdosen oder Adapter eingesteckt werden.

2. Halten Sie Ihren Arbeitsplatz in Ordnung.

Legen Sie das Lötwerkzeug wenn es nicht benützt wird immer in der Originalablage ab. Bringen Sie keine brennbaren Gegenstände in die Nähe des heißen Lötwerkzeugs.

3. Beachten Sie die Umgebungseinflüsse.

Benutzen Sie das Lötwerkzeug nicht in feuchter oder nasser Umgebung.

4. Schützen Sie sich vor elektrischem Schlag.

Vermeiden Sie Körperberührung mit geerdeten Teilen, z. B. Rohren, Heizkörpern, Herden und Kühlschränken.

5. Halten Sie Kinder fern.

Lassen Sie andere Personen nicht an das Werkzeug oder das Kabel berühren. Halten Sie andere Personen von Ihrem Arbeitsplatz fern.

14. Vermeiden Sie abnormale Körperhaltung.

Gestalten Sie Ihren Arbeitsplatz ergonomisch richtig, vermeiden Sie Haltungsfehler beim Arbeiten, benutzen Sie immer das angepaßte Lötwerkzeug.

6. Bewahren Sie Ihr Lötwerkzeug sicher auf.

Unbenutzte Lötwerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden. Schalten Sie unbenutzte Lötwerkzeuge spannungs- und druckfrei.

7. Überlasten Sie Ihr Lötwerkzeug nicht.

Betreiben Sie das Lötwerkzeug nur mit der angegebenen Spannung und dem angegebenen Druck bzw. Druckbereich.

8. Benutzen Sie das richtige Lötwerkzeug.

Benutzen Sie kein zu leistungsschwaches Lötwerkzeug für Ihre Arbeiten. Benutzen Sie das Lötwerkzeug nicht für Zwecke, für die es nicht vorgesehen ist.

9. Tragen Sie geeignete Arbeitskleidung.

Verbrennungsgefahr durch flüssiges Lötzinn. Tragen Sie entsprechende Schutzbekleidung, um sich vor Verbrennungen zu schützen.

10. Schützen Sie Ihre Augen.

Tra gen Sie eine Schutzbrille. Beim Verarbeiten von Klebern sind insbesondere die Warnhinweise des Kleberherstellers zu beachten. Schützen Sie sich vor Zinnsspritzern; Verbrennungsgefahr durch flüssiges Lötzinn.

11. Verwenden Sie eine Lötrauchabsaugung.

Wenn Vorrichtungen zum Anschluß von Lötrauchabsaugungen vorhanden sind, überzeugen Sie sich, daß diese angeschlossen und richtig benutzt werden.

12. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist.

Tra gen Sie das Lötwerkzeug niemals am Kabel. Benutzen Sie das Kabel nicht, um den Stekker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

13. Sichern Sie das Werkzeug.

Benutzen Sie Spannvorrichtungen um das Werkstück festzuhalten. So ist sicherer gehalten als mit der Hand und Sie haben außerdem beide Hände zur Bedienung des Lötwerkzeuges frei.

15. Pflegen Sie Ihre Lötwerkzeuge mit Sorgfalt.

Um besser und sicherer Arbeiten zu können, halten Sie das Lötwerkzeug sauber. Befolgen Sie die Wartungsvorschriften und die Hinweise über den Lötspitzenwechsel. Kontrollieren Sie regelmäßig alle angeschlossenen Kabel und Schläuche. Reparaturen dürfen nur von einem anerkannten Fachmann durchgeführt werden. Nur original WELLER-Ersatzteile verwenden.

16. Vor Öffnen des Gerätes Stecker aus der Steckdose ziehen.

17. Lassen Sie kein Wartungswerkzeug stecken.

Überprüfen Sie vor dem Einschalten, daß Schlüssel und Einstellwerkzeuge entfernt sind.

18. Vermeiden Sie unbeabsichtigen Betrieb.

Vergewissern Sie sich, daß der Schalter beim Einstecken in die Steckdose bzw. An schluß an das Netz ausgeschalten ist. Tragen Sie an ein Stromnetz angeschlossenes Lötwerkzeug nicht mit dem Finger am Netzschalter.

19. Seien Sie aufmerksam.

Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Lötwerkzeug nicht wenn Sie unkonzentriert sind.

20. Überprüfen Sie das Lötwerkzeug auf eventuelle Beschädigungen.

Vor weiterem Gebrauch des Lötwerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf Ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Lötwerkzeugs zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nicht anderes in der Betriebsanleitung angegeben ist.

21. Achtung

Benutzen Sie nur Zubehör oder Zusatzgeräte, die in der Zubehörliste der Betriebsanlei tung aufgeführt sind. Benützen Sie WELLER Zubehör oder Zusatzgeräte nur an original WELLER Geräten. Der Gebrauch anderer Werkzeuge und anderen Zubehörs kann eine Verletzungsge-

fahr für Sie bedeuten.

22. Lassen Sie Ihr Lötwerkzeug durch eine Elektrofachkraft reparieren.

Dieses Lötwerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem original WELLER Ersatzteile verwendet werden; andernfalls können Unfälle für den Betreiber entstehen.

23. Arbeiten Sie nicht an unter Spannung stehenden Teilen.

Bei antistatisch ausgeführten Lötwerkzeugen ist der Griff leitfähig.

24. Verwendung mit anderen WELLER Geräten.

Wird das Lötwerkzeug in Verbindung mit anderen WELLER-Geräten bzw. Zusatzgeräten betrieben, so sind auch deren in der Betriebsanleitung aufgeführten Warnhinweise zu beachten.

25. Beachten Sie die für Ihren Arbeitsplatz geltenden Sicherheitsbestimmungen.

575859

Inhaltsverzeichnis Seite

D I

Indice Pagina

Indice Página

FIN

Sisällysluettelo Sivu

1. Beschreibung 3 Technische Daten 3

2. Inbetriebnahme 3

3. Potentialausgleich 4

4. Arbeitshinweise 4

5. Sicherheitshinweise 5

6. Zubehörliste 5

7. Lieferumfang 5

8. Warnhinweise 5

Table des matières Page

1. Description 8 Caractéristiques techniques 8

2. Mise en service 8

3. Equilibrage du potentiel 9

4. Instructions d‘emploi 9

5. Consignes de sécurité 10

6. Liste des accessoires 10

7. Eléments compris dans la livraison 10

8. Avertissements 10

Inhoud Pagina

1. Beschrijving 13 Technische gegevens 13

2. Ingebruikname 13

3. Potentiaalcompensatie 14

4. Werkaanwijzingen 14

5. Veiligheidsaanwijzingen 15

6. Toebehorenlijst 15

7. Leveringsomvang 15

8. Waarschuwingen 15

1. Descrizione 18 Dati tecnici 18

2. Messa in esercizio 18

3. Compensazione del potenziale 19

4. Indicazioni operative 19

5. Indicazioni di sicurezza 20

6. Lista degli accessori 20

7. Volume di fornitura 20

8. Avvertenze 20

Table of contents Page

1. Description 23 Technical data 23

2. Starting 23

3. Equipotential bonding 24

4. Instructions for use 24

5. Safety instructions 25

6. Accessories 25

7. Scope of supply 25

8. Warnings 25

Innehållsförteckning Sidan

S P

1. Beskrivning 28 Tekniska data 28

2. Driftstart 28

3. Potentialutjämning 29

4. Arbetsanvisningar 29

5. Säkerhetsanvisningar 30

6. Tillbehör 30

7. Leveransomfång 30

8. Varningsanvisningar 30

1. Descripción 33 Datos técnicos 33

2. Puesta en funcionamiento 34

3. Compensación de potencial 34

4. Indicaciones para el trabajo 34

5. Indicaciones referentes a la seguridad 35

6. Accesorios 35

7. Volumen de suministro 35

8. Indicaciones de advertencia 36

Indholdsfortegnelse Side

DK GR

1. Beskrivelse 38 Tekniske data 38

2. Idrifttagning 38

3. Potentialudligning 39

4. Arbejdshenvisninger 39

5. Sikkerhedshenvisninger 40

6. Ekstratilbehør 40

7. Leveringsomfang 40

8. Advarselshenvisninger 40

Índice Página

1. Descrição 43 Dados técnicos 43

2. Colocação em funcionamento 43

3. Ligação equipotencial 44

4. Instruções de trabalho 44

5. Instruções de segurança 45

6. Acessórios 45

7. Volume de fornecimento 45

8. Avisos 45

1. Kuvaus 48 Tekniset tiedot 48

2. Käyttöönotto 48

3. Potentiaalintasaus 49

4. Työskentelyohjeita 49

5. Turvallisuusohjeita 50

6. Lisätarvikkeet 50

7. Toimituksen laajuus 50

8. Varoituksia 50

Πίνακας περιεχοµένων Σελίδα

1. Περιγραφή 52 Τεχνικά χαρακτηριστικά 52

2. Αρχική θέση σε λειτουργία 53

3. Εξίσωση δυναµικού 53

4. Οδηγίες εργασίας 54

5. Οδηγίες ασφάλειας 54

6. Συµπληρωµατικά εξαρτήµατα 55

7. Μέγεθος της παράδοσης 55

8. Προειδοποιητικές υποδείξεις 55

Cooper Tools GmbH

Carl-Benz-Straße 2, 74354 Besigheim, Postfach 1351, 74351 Besigheim, Germany Tel.: (07143) 580-0 Fax: (07143) 580-108

CooperTools S.A.

76 Rue François de Tessan, B.P. 46, 77831 Ozoir la Ferriere, France Tél: (1) 60.18.55.40 Fax: (1) 64.40.33.05

Cooper Italia S.p.A.

Viale Europa 80, 20090 Cusago (MI) Italy Tel.: (02) 9033101 Fax: (02) 90394231

Cooper Tools

Suite 15, Coniston House Town Centre, Washington Tyne and Wear NE38 7RN, Great Britain Phone: (0191) 4197700 Fax: (0191) 4174721

Erem S.A.

8, Rue de la Roselière 1400 Yverdon les Bains Switzerland Tél: (024) 4 26 12 06 Fax: (024)4 25 09 77

005 56 803 00 / 10.01 BB 1,3 Copyright by CooperTools GmbH, Germany

Weller WSD 81 User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
