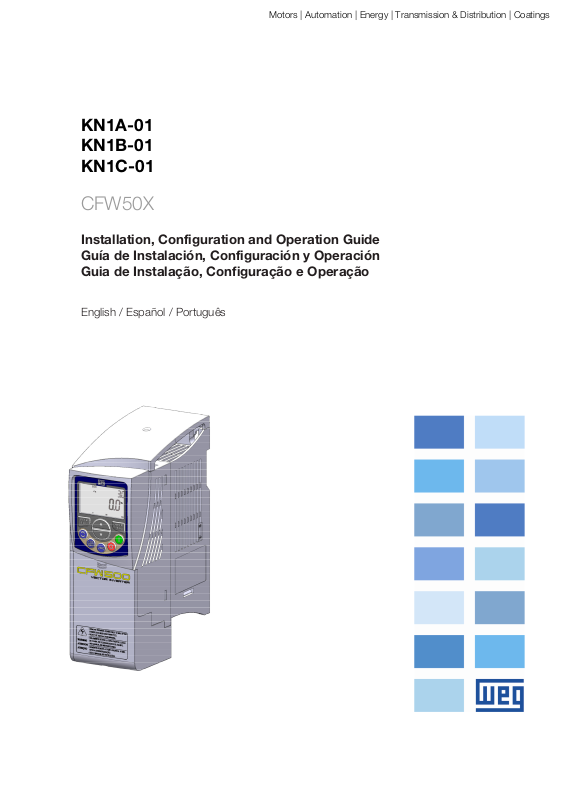

Page 1
Motors | Automation | Energy | Transmission & Distribution | Coatings
KN1A-01
KN1B-01
KN1C-01
CFW50X
Installation, Configuration and Operation Guide
Guía de Instalación, Configuración y Operación
Guia de Instalação, Configuração e Operação
English / Español / Português
Page 2
KN1A-01
(
)
*Dimensions/Dimensiones/Dimensões mm (in)
01 - Top protection cover / Tapa de protección superior / Tampa de proteção superior
02 - Fixing screws / Tornillos de fijación / Parafusos fixação
03 - Protection plate / Chapa de protección / Chapa de proteção
04 - Protection plugs / Tapones de protección / Tampões de proteção
05 - Bottom protection cover / Tapa de protección inferior / Tampa de proteção inferior
06 - Fixing screw / Tornillo fijación / Parafuso fixação
Ø 22.5
0.9
223 (8.8)
Page 3
KN1B-01
(
)
01
Ø 22.5
0.9
02
03
04
05
06
*Dimensions/Dimensiones/Dimensões mm (in)
01 - Top protection cover / Tapa de protección superior / Tampa de proteção superior
02 - Fixing screws / Tornillos de fijación / Parafusos fixação
03 - Protection plate / Chapa de protección / Chapa de proteção
04 - Protection plugs / Tapones de protección / Tampões de proteção
05 - Bottom protection cover / Tapa de protección inferior / Tampa de proteção inferior
06 - Fixing screw / Tornillo fijación / Parafuso fixação
243 (9.7)
Page 4
KN1C-01
/
01
03
02
04
05
254,6 (10)
06
*Dimensions/Dimensiones/Dimensõesmm (in)
01 - Top protection cover
Tapa de protección superior / Tampa de proteção superior
02 - Fixing screws / Tornillos de fijación / Parafusos fixação
03 - Protection plate / Chapa de protección / Chapa de proteção
04 - Protection plugs / Tapones de protección / Tampões de proteção
05 - Bottom protection cover / Tapa de protección inferior / Tampa de proteção inferior
06 - Fixing screw / Tornillo fijación / Parafuso fixação
Document: 10001621337/ 01
