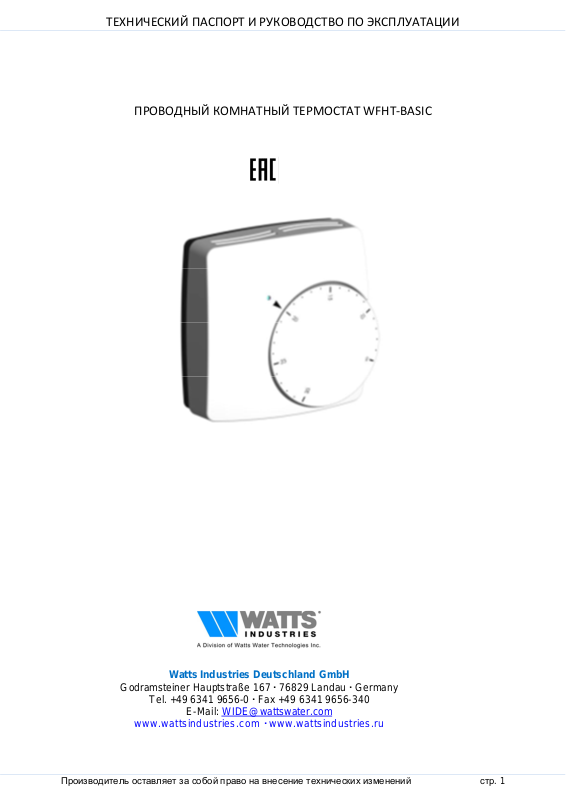

Page 1
Watts Industries Deutschland GmbH
www.wattsindustries.com
www.wattsindustries.ru
ТЕХНИЧЕСКИЙ ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПРОВОДНЫЙ КОМНАТНЫЙ ТЕРМОСТАТ WFHT-BASIC
Godramsteiner Hauptstraße 167 76829 Landau Germany
Tel. +49 6341 9656-0 Fax +49 6341 9656-340
E-Mail:
Производитель оставляет за собой право на внесение технических изменений стр. 1
Page 2
Точность измерения
температуры
Рабочая температура:
Пределы регулирования:
Тип регулирования:
Степень защиты:
Коммутирующая
мощность
Аттестации:
ТЕХНИЧЕСКИЙ ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Назначение и область применения
Электронный комнатный термостат WFHT-BASIC предназначен для регулирования температуры в
системах напольного отопления (теплые полы). В зависимости от температуры в помещении
термостат WFHT-BASIC открывает или закрывает коллекторные сервоприводы, открывая или
перекрывая таким образом поток теплоносителя в соответствующих петлях тёплого пола.
Комплект поставки
В комплект поставки термостата входит упаковка, термостат, инструкция.
Технические данные
0,1 °C
0 - 50 °C
5 - 30 °C
гистерезис 0,5 K
Класс II - IP 30
Электропитание (в зависимости от модели)
230 В ~ +/- 10%
24 В ~ +/- 10%
триак контакт 230 В~, 75 Вт
(в зависимости от модели)
триак контакт 24В ~, 15 Вт
EN 60730-1 : 2003
Термостат WFHT-BASIC разработан в
соответствии со следующими стандартами или
нормативными документами:
EN 61000-6-1 : 2002
EN 61000-6-3 : 2004
EN 61000-4-2 : 2001
2006/95/CE (низковотльтное
электрооборудование),
EMC 2004/108/CE (электромагнитная
совместимость)
Описание
• Бесшумная работа при помощи триак-контакта.
• Регулирование по встроенному температурному датчику
• Две возможности подключения:

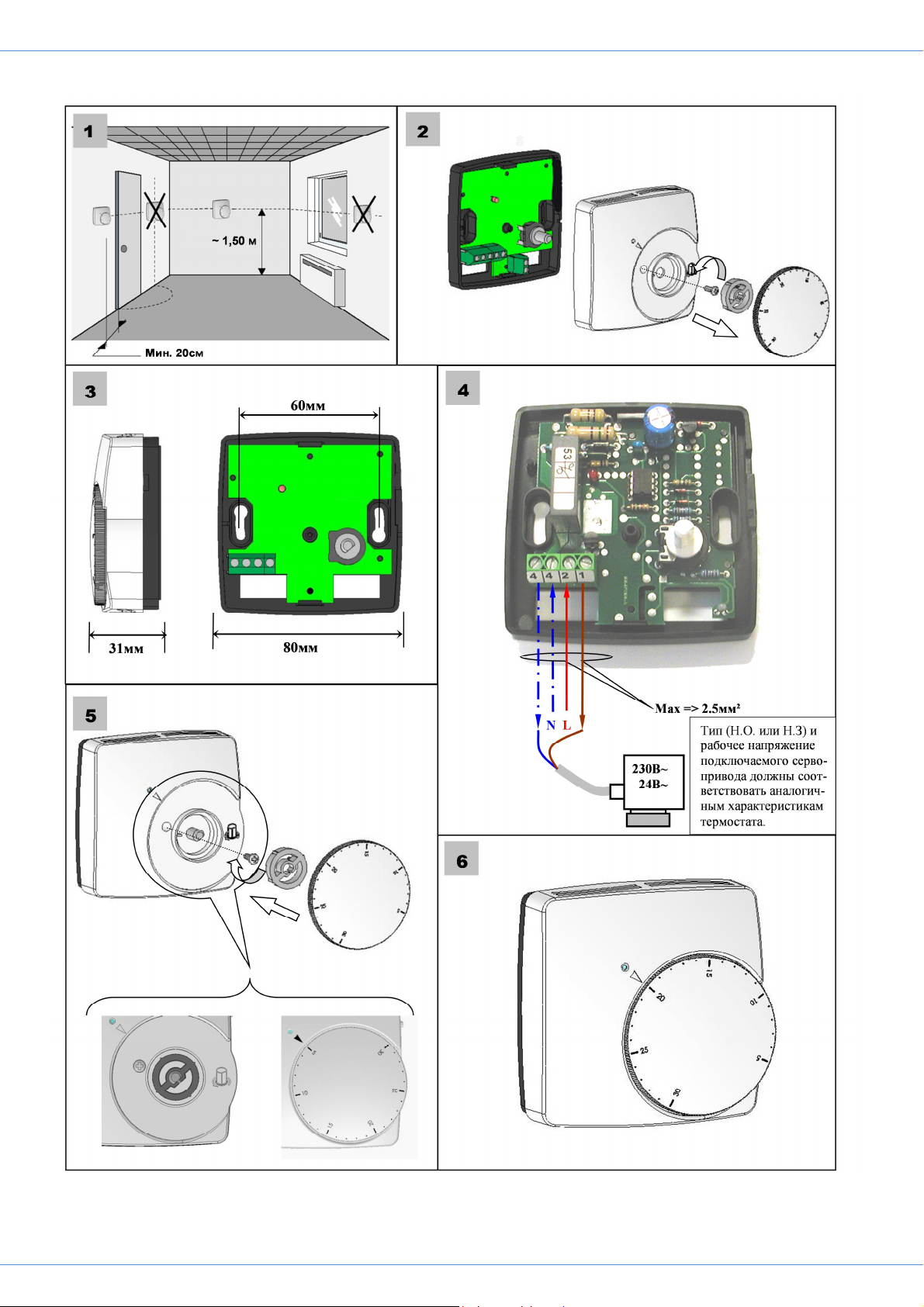

- напрямую к сервоприводам (см. схему подключения на рис. 4 стр. 2 или на внутренней
стороне крышки термостата)
- через коммутационные модули WFHC (см. инструкцию управляющих модулей).
• Светодиодная индикация нагрева
Cигнальный светодиод
Производитель оставляет за собой право на внесение технических изменений стр. 2
Клеммы подключения:
- питания
- сервопривода
Штифт рукоятки установки
комнатной температуры
Температурный датчик
(NTC 100K)
Page 3
ТЕХНИЧЕСКИЙ ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Производитель оставляет за собой право на внесение технических изменений стр. 3
Page 4
ТЕХНИЧЕСКИЙ ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Производитель оставляет за собой право на внесение технических изменений стр. 4
Page 5
ТЕХНИЧЕСКИЙ ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Подтверждение соответствия
Сертификат соответствия ТР ТС RU C-DE.AЛ32.В.03147 действителен до 18.06.2018.
Условия хранения и транспортировки
Изделие должно храниться в оригинальной упаковке при температурах от 0 до 50°С. Условия
хранения и транспортировки Изделия должны соответствовать требованиям ГОСТ 15150.
Утилизация
Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке,
установленном соответственными Законами по охране окружающей среды стран Таможенного
Союза.
Гарантийные обязательства
Гарантийный срок на гидравлический разделитель составляет 12 месяцев с дня продажи. Гарантия
осуществляется силами сервис центров компаний партнёров компании Watts Industries и
распространяется на дефекты, возникшие по вине Производителя.
ГАРАНТИЙНЫЙ ТАЛОН
N ТИП АРТИКУЛ КОЛ-ВО ПРИМЕЧАНИЕ
Название, адрес торгующей организации:
Продавец: _______________________ М.П. печать
торгующей
организации
Дата продажи _______________________
Рекламации и претензии к качеству товара принимаются сервис центрами официальных дилеров
компании Watts Industries на территории Таможенного Союза.
При предъявлении претензии к качеству товара покупатель предоставляет следующие документы:
1. Заявление в произвольной форме, в котором указывается:
• наименование организации или покупателя
• фактический адрес покупателя и контактный телефон
• краткое описание параметров системы, где использовалось изделие
• краткое описание дефекта
2. Документ, свидетельствующий о покупке изделия (накладная)
3. Настоящий гарантийный талон
Отметка о возврате или обмене товара:
_________________________________________________________________________
_________________________________________________________________________
Дата: «___» ______________201 ___г.
