Wascomat EXSM 350 Parts Diagram

Spare Parts Catalogue

Catalogue de pièces de rechange

EXSM 350

471 1543-21DOC. NO.

EDITION 51.2003

Group
Groupe

List of issues

US26

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Illustration Page Table of contents
100044 61 Inlet valve 3/4", single

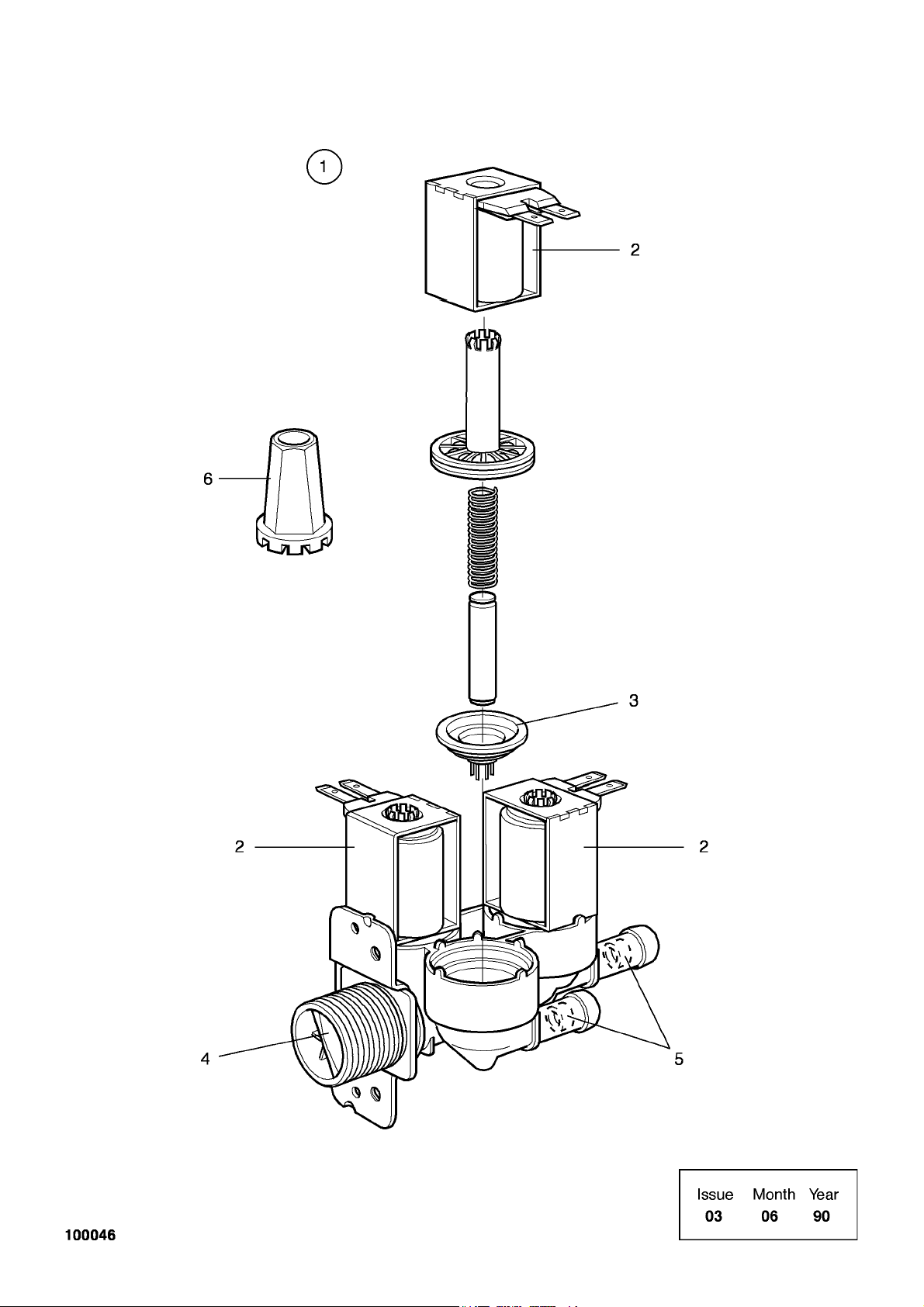

100046 63 Inlet valve 3/4", 3-way
100568 65 Inlet valve 1/2", 3/4", 1", 1 1/4", 2"

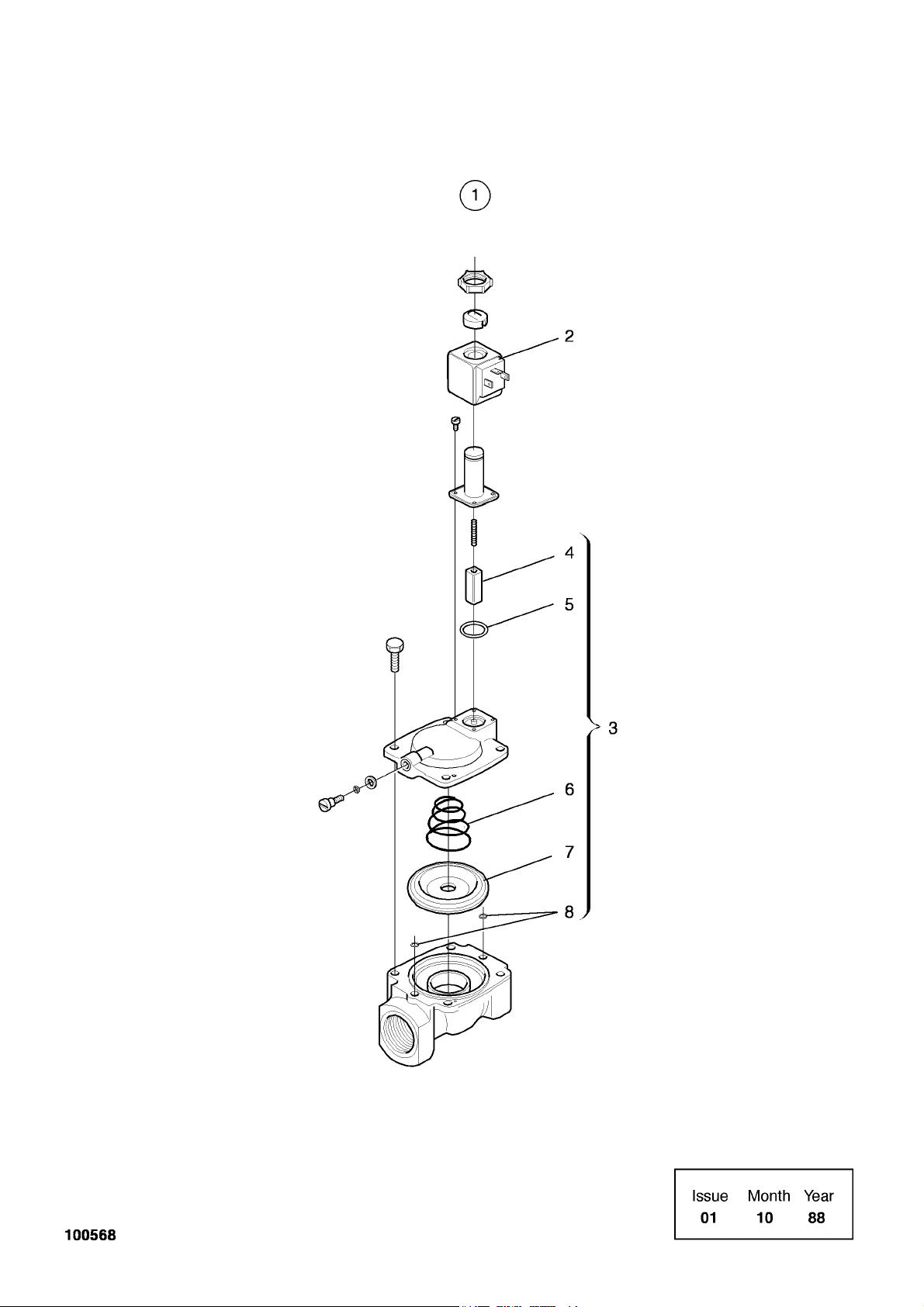

100771 59 Drain valve

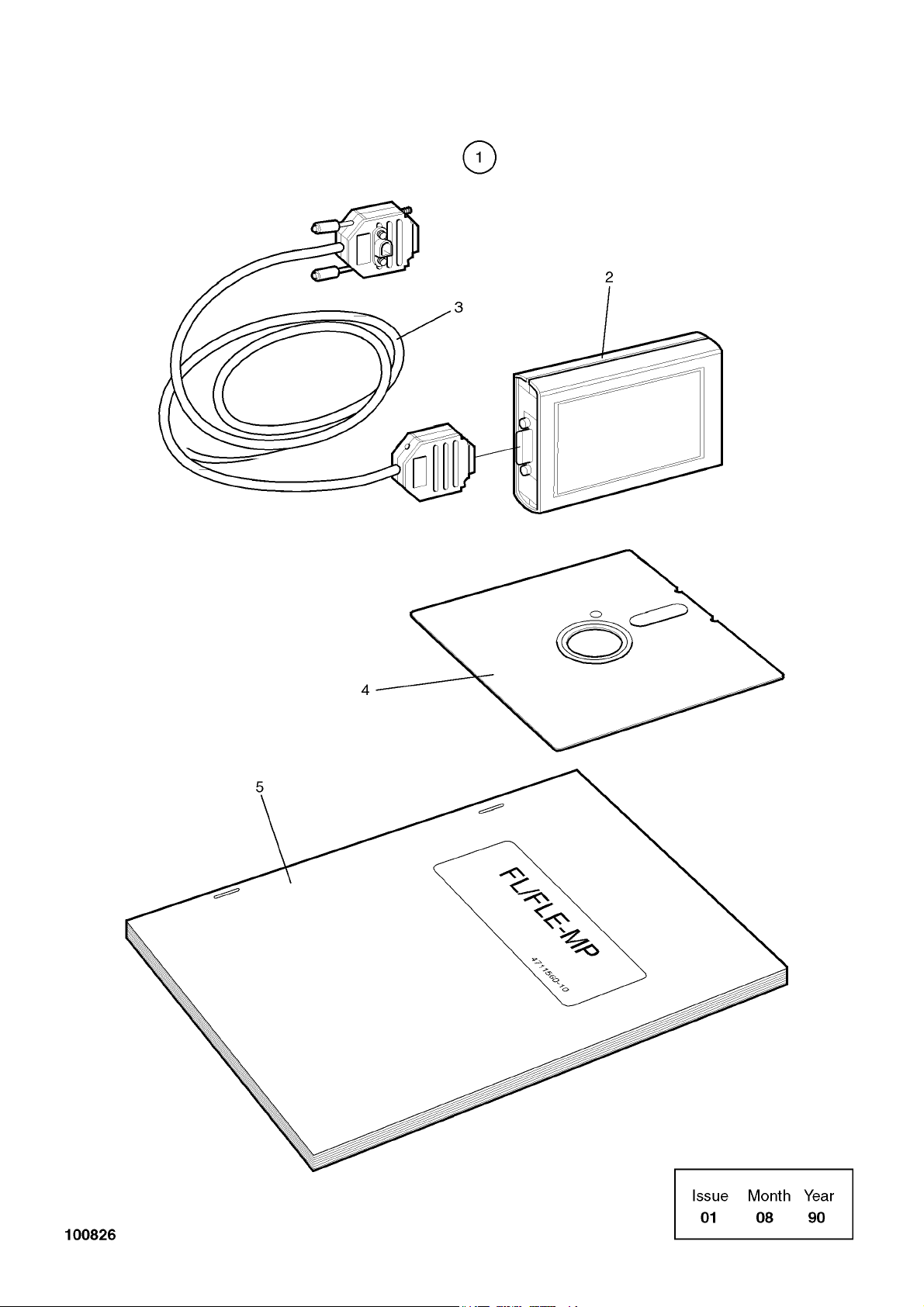

100826 67 Memory cartridge complete
100906 69 Door lock
101121 7 Frame and drum
101122 9 Panels
101123 11 Door locking system
101124 13 Door
101125 17 Back plate with inner drum
101126 21 Rear panels
101127 23 Motor bracket and motors

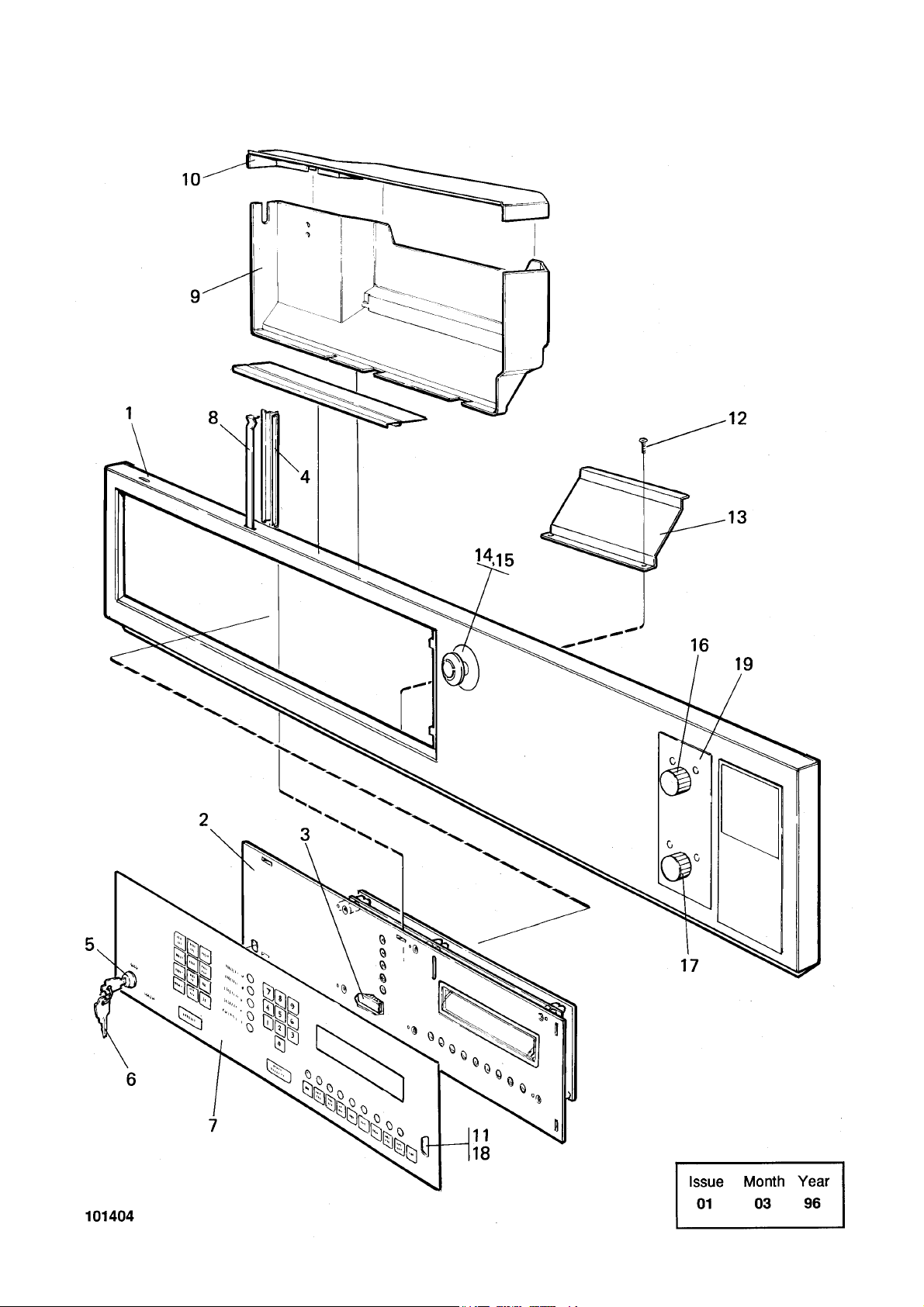

101128 25 Control panel
101129 29 Control panel
101130 33 Drain valve and hoses

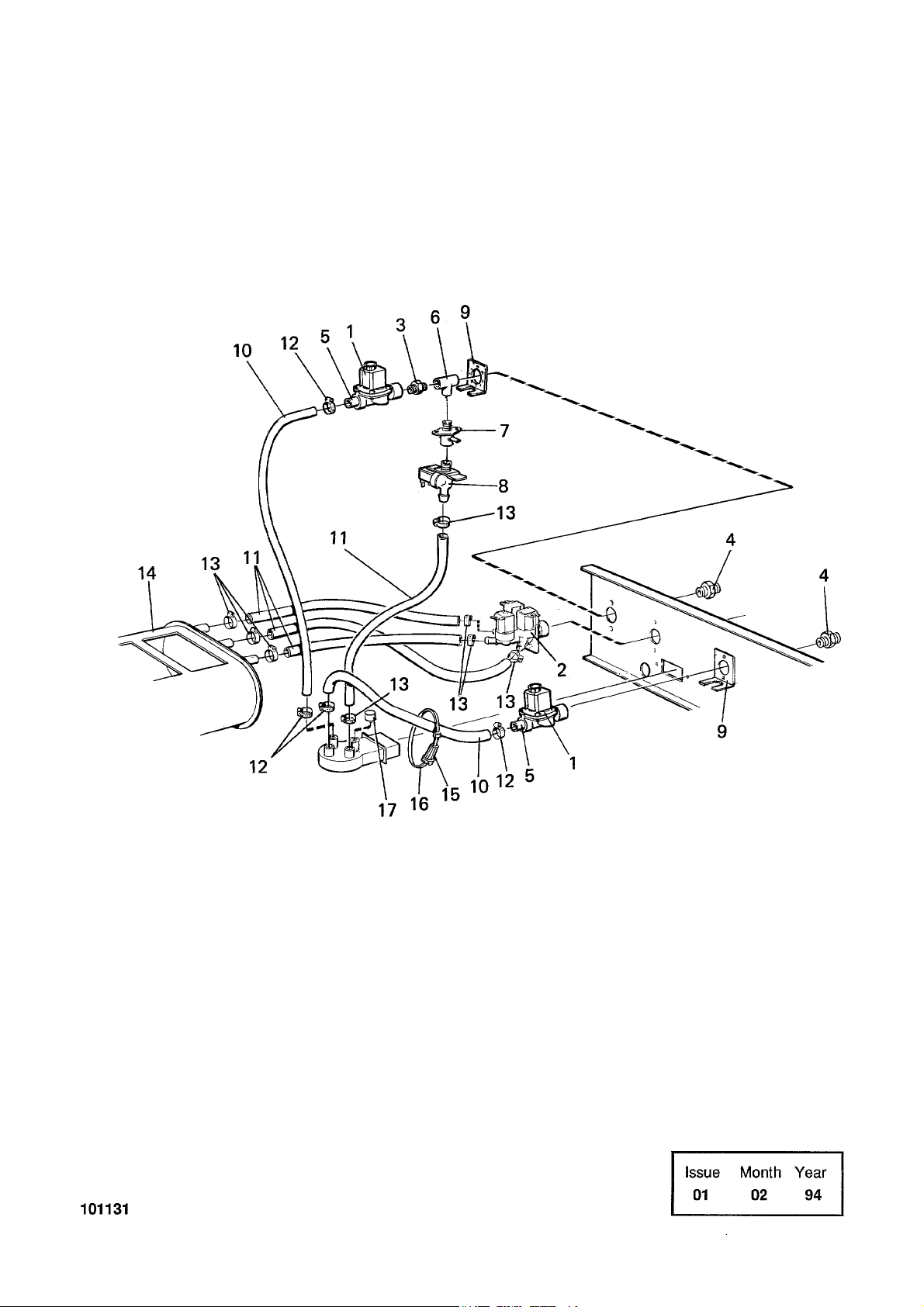

101131 35 Water connections
101132 37 Water connections
101133 39 Water connections
101134 27 Control panel
101169 43 Steam components
101170 47 Control unit
101171 49 Control unit
101172 51 Control unit
101173 55 Components
101367 71 Detergent container
101400 45 Steam components
101401 53 Control unit
101402 57 Components
101403 41 Water connections
101404 31 Control panel
101453 15 Spray system

Group
Groupe

US26

Page
Page

5

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Table of contents Table des matières Page/Page

Frame and drum Cadre et tambour 7
Panels Plaques 9
Door locking system Serrure de porte 11
Door Plaque 13
Spray system Assemblage articulé et plaque 15
Back plate with inner drum Pignon arrière avec tambour intérieur 17
Rear panels Plaques arrière 21
Motor bracket and motors Support moteur et moteurs 23
Control panel Pupitre de commande 25
Control panel Pupitre de commande 27
Control panel Pupitre de commande 29
Control panel Pupitre de commande 31
Drain valve and hoses Soupape de purge et flexibles 33
Water connections Raccords d'eau 35
Water connections Raccords d'eau 37
Water connections Raccords d'eau 39
Water connections Raccords d'eau 41
Steam components Composants 43
Steam components Composants 45
Control unit Unité de commande 47
Control unit Unité de commande 49
Control unit Unité de commande 51
Control unit Unité de commande 53
Components Composants 55
Components Composants 57
Drain valve Purgeur 59
Inlet valve 3/4", single Soupape de admission 3/4", simple 61
Inlet valve 3/4", 3-way Soupape de admission 3/4", 3 voies 63
Inlet valve 1/2", 3/4", 1", 1 1/4", 2" Soupape de admission 1/2", 3/4", 1", 1 1/4", 2" 65
Memory cartridge complete Cassette de mémoire complet 67
Door lock Serrure de porte 69
Detergent container Compartiment à savon 71

Group
Groupe

Page
Page

US26

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Frame and drum

Cadre et tambour

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101121 4 4 1996

Info

1 1 438 0621-01 Frame Châssis 3
2 2 438 0628-01 Stretching device Dispositif tendeur 3 SHORT
3 2 438 0630-01 Stretching device Dispositif tendeur 3 LONG
4 2 725 2632-51 Screw Vis 3 M16X60
5 2 734 1186-01 Washer Rondelle 3 BRB 17X30
6 2 732 2124-01 Locking nut Contre-écrou 3 M16
7 16 725 2536-51 Screw Vis 3 M12X30
8 32 734 1178-01 Washer Rondelle 3 BRB 13X24

9 16 732 2122-01 Locking nut Contre-écrou 3 M12
10 1 438 0093-01 Drain valve Purgeur 1,2 Complete See group US8107
11 1 438 0016-07 Pipe Tube 3
12 2 471 7867-01 Pin Goupille/broche 3
13 1 438 0689-01 Hose Flexible 1
14 3 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
15 1 438 0083-01 Joint sleeve Couvre-joint 3
16 1 438 0084-01 Connection Flexible caoutchouc 3
17 15 471 7864-01 Clip Colliers de serrage 3 M6
18 1 438 0662-01 End piece Pignon 3
19 1 438 4157-01 Plate Plaque 3
20 15 471 8341-46 Screw Vis 3 M6X16
21 1 438 0658-01 Outer drum Extérieur du tambour 1 Non-heated
22 4 725 2366-61 Screw Vis 3 M6SF 6X12
23 1 438 4247-02 Out of balance switch Commutateur asymétrique 1,2 COMPL., FL, SELECTA 28

1 438 4247-03 Out of balance switch Commutateur asymétrique 1,2 COMPL., FC, AQUA CLEAN
24 1 471 9603-07 • • 1,2
25 1 471 4564-02 •Insulating plate •Plaque isolante 3 FL, SELECTA 28

1 471 4564-03 •Insulating plate •Plaque isolante 3 FC, AQUA CLEAN
26 2 471 8341-05 •Screw •Vis 3 MRT 3X16
27 2 732 2110-01 •Locking nut •Contre-écrou 3 M3
28 1 471 4878-09 •Cable set •Jeu de câbles 3
29 1 438 0083-01 Joint sleeve Couvre-joint 3
30 438 0691-01 Hose Flexible
31 4 471 8180-11 Strip Ruban 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

7

Year
Year

Group
Groupe

Page
Page

US26

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Panels

Plaques

Item

Qua.

Article

Qua.

Art.No
Réf. article

Description Description Info

Schéma

101122 6 4 1996

Info

1 1 438 0644-01 Front panel Panneau avant 3 Upper

1 438 0644-02 Front panel Panneau avant 3 UPPER, AQUA CLEAN

2 1 438 0645-01 Front panel Panneau avant 3 Lower
3 2 471 8344-35 Screw Vis 3 M6X16
4 RQ 471 7864-01 Clip Colliers de serrage 3 M6
5 RQ 471 8344-35 Screw Vis 3 M6X16
6 2 438 0639-01 Side panel Panneau latéral 3
7 1 438 0641-01 Rear plate Panneau arrière 3 Non-heated

1 438 0649-01 Rear plate Panneau arrière 3 Steam heated

1 438 0649-02 3 STEAM HEATED, AQUA CLEAN

8 1 438 0642-01 Brace Montant 3

9 4 725 2289-61 Screw Vis 3 M4X10
10 1 438 0640-01 Top panel Couvercle 3
11 1 471 7909-10 Rail Support 3
12 3 471 8452-01 Pop rivet Rivet 3
13 1 438 2820-04 Sign Signe 3 FLEX-O-MATIC

1 438 2820-03 Sign Signe 3 SELECTA 28
1 438 2820-02 Sign Signe 3 FC
1 438 2820-01 Sign Signe 3 HI-TEK
1 438 2820-05 Sign Signe 3 Aqua clean

14 1 Cover Couvercle 3 See group US8802
15 1 •Rail •Support 3 See group US8802
16 3•Nut •Écrou 3M4
17 1 438 0078-01 Gasket Joint 1,2 -95/151

1 438 0460-01 Gasket Joint 1,2 95/152-
18 1 438 4178-01 Bracket Support de montage 3
19 4 725 2289-61 Screw Vis 3 M4X10
20 4 471 2098-71 Insulating disc Couche isolante 3 400X700
21 1 471 8162-02 Gasket Joint 1 L=2100
22 1 471 7967-01 Bushing Douille 3 Aqua clean
23 1 438 0483-01 Mounting plate Plaque de montage 3 AQUA CLEAN, FOR PUMP
24 2 471 8340-23 Screw Vis 3 RTS 4,2X13 Aqua clean
25 1 471 7967-01 Bushing Douille 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

9

Year
Year

Group
Groupe

US26

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Door locking system

Serrure de porte

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101123 3 3 1996

Info

1 1 438 4150-01 Locking unit Unité verrouillage 1 Complete
2 1 438 4148-02 •Plate •Tableau 1
3 1 438 4147-02 •Arm •Bras 1
4 1 471 7803-21 •Spring •Ressort 3
5 4 725 2370-61 •Screw •Vis 3 M6SF 6X20
6 2 472 9187-01 •Clamp •Bride de fixation 3
7 1 438 4152-01 •Locking unit •Unité verrouillage 1,2 See group US8711
8 8 471 8342-11 •Screw •Vis 3 MRT-TT 4X6

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
11

Year
Year

Group
Groupe

US26

Page
Page
13

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Door

Plaque

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101124 9 2 2003

Info

1 1 438 0665-01 Door Plaque 1 Complete

1 438 0665-04 Door Plaque 1 Aqua clean Complete

2 1 471 5516-02 •Door ring •Anneau de la porte 3
3 1 432 0113-01 •Door glass •Vitre de la porte 1,2

1 432 0113-02 •Door glass •Vitre de la porte 1,2 Aqua clean Aqua clean

4 1 471 5511-01 •Seal •Joint 1,2
5 1 471 5631-00 •Door gasket •Joint de la porte 1,2
6 16 471 5523-00 •Spacer •Entretoise 3
7 1 438 4832-01 •Washer •Rondelle 3
8 16 731 2316-42 •Nut •Écrou 3 M6

9 1 471 5525-01 •Ring •Anneau 3
10 16 732 3116-14 •Nut •Écrou 3 M6
11 1 438 0666-02 •Bracket •Pupitre 3
12 1 472 9903-43 ••Door handle ••Poignée de la porte 3 Kit -95/176
13 1 438 4126-02 •••Hub •••Moyeu 1,2
14 1 438 0422-01 •••Shaft •••Arbre 3
15 1 471 7814-02 •••Spring •••Ressort 3
16 1 438 4127-02 •••Handle •••Poignée 3
17 1 471 8341-85 •••Screw •••Vis 3 M6X16
18 2 438 0033-01 •••Bushing •••Douille 3
19 1 735 3126-01 •••Circlip •••Attache en forme C 3 95/180-
20 12 734 1153-09 ••Washer ••Rondelle 3 BRB 6,4X12
21 4 732 3116-14 ••Nut ••Écrou 3 M6
22 2 438 4132-02 ••Pin ••Goupille 3
23 2 438 4128-01 Hinged joint Assemblage articulé 3
24 4 471 8341-51 Screw Vis 3 L=60
25 4 471 7864-01 Clip Colliers de serrage 3 M6
26 1 471 7674-01 Sign Signe 3
27 1 438 7668-02 Warning sign Signal avertissement 3 English

1 438 7668-09 Warning sign Signal avertissement 3 Spanish
28 1 471 9883-01 Nozzle Tuyère 1,2 COMPL., AQUA CLEAN -96/215
29 1 471 8690-01 Distance piece Entretoise 3 Aqua clean -96/215
30 2 471 8159-07 Gasket Joint 1 Aqua clean -96/215
31 2 734 1171-09 Washer Rondelle 3 BRB 10X18 Aqua clean -96/215
32 1 471 8690-21 Angle connector Raccord d'angle 3 Aqua clean -96/215
33 1 471 8143-01 Tube Tube 1,2 L=3000 L=3000, AQUA CLEAN

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

US26

EXSM 350 FC 96/216-

Spray system

Assemblage articulé et plaque

Item

Qua.

Article

Qua.

1 1 471 9883-02 Nozzle Tuyère 1
2 2 740 4209-00 O-ring Joint torique 1
3 1 471 9884-01 Muff Tubulure 3
4 1 471 8690-21 Angle connector Raccord d'angle 3
5 1 471 8143-01 Tube Tube 1,2 L=3000
6 1 762 1116-10 Grommet Oeillet 3
7 1 471 8688-14 Nipple Raccord 3
8 2 471 8636-04 Nipple Raccord 3

9 1 438 4125-01 Filter Filtre 1,2
10 1 471 8690-28 Angle connector Raccord d'angle 3
11 1 471 4672-08 Sign Signe 3
12 1 740 4811-03 O-ring Joint torique 3

Art.No
Réf. article

Description Description Info

Illustration
Schéma

101453 1 8 1997

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
15

Year
Year

Group
Groupe

US26

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Back plate with inner drum

Pignon arrière avec tambour intérieur

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101125 9 11 2000

Info

1 1 472 9911-06 Back plate Pignon arrière 1 HW Complete -95/153

1 472 9911-07 Back plate Pignon arrière 1 DS Complete 95/154-

2 1 472 9902-90 •Back plate •Pignon arrière 3 -95/153

1 438 4520-03 •Back plate •Pignon arrière 3 95/154-

3 1 •Plate •Plaque 3 -95/153

1 472 9911-04 •Plate •Cloison 3 95/154-98/278
1 438 0670-21 •Plate •Plaque 3 98/279
1 472 9902-91 •Plate •Cloison 3 DS -95/153
1 472 9911-05 •Plate •Cloison 3 95/154-

4 1 438 0664-01 •Ring •Anneau 3 -95/153

1 438 0664-10 •Ring •Anneau 3 95/154-

5 24 471 8320-05 •Screw •Vis 3 M6X20

6 1 438 0654-01 •Inner drum •Intérieur du tambour 1

7 1 472 9902-46 •Bearing renovation kit •Kit de reconditionnement 1,2

8 1 ••O-ring ••Joint torique

9 1 ••Bushing ••Douille
10 3 ••Sealing ring ••Bague d'étanchéité
11 1 ••Strip ••Ruban
12 1 ••Bearing ••Coussinet
13 1 ••Ring ••Anneau
14 1 ••C-clamp ••Presse à main
15 1 ••Bearing ••Coussinet
16 1 735 3173-10 •C-clamp •Presse à main 3 SGH130
17 1 438 4521-10 •Pulley •Poulie 1 WITH MAGNETS
17A 2 471 9560-01 ••Magnet ••Aimant 1
18 1 472 6529-10 •Bearing housing •Logement de palier 3
19 16 725 2540-51 •Screw •Vis 3 M12X40
20 16 734 1178-01 •Washer •Rondelle 3 BRB 13X24
21 1 438 0456-01 •Nipple •Raccord 3
22 1 471 2440-10 •Gasket •Joint 1
23 1 438 0457-01 •Nut •Écrou 3
24 1 438 0458-01 •Nipple •Raccord 3
25 1 471 2440-12 •Gasket •Joint 1
26 1 438 0459-01 •Nut •Écrou 3
27 1 438 4101-01 •Nipple •Raccord 3
28 1 471 2441-44 •Gasket •Joint 1
29 1 438 4100-01 •Nut •Écrou 3
30 1 471 8551-03 •Sleeve •Manchon 3
31 1 471 8628-51 •Angle •Coude 3
32 1 438 0363-01 •Bracket •Pièce de retenue 3
33 1 471 8985-01 •Sensor •Capteur 1,2
34 1 725 2370-61 •Screw •Vis 3 M6SF 6X20
35 3 472 6149-06 Tension strap Extenseur 3
36 3 471 9222-59 Screw Vis 3 M8X140
37 6 734 1164-01 Washer Rondelle 3 8,4X17
38 3 732 2118-01 Locking nut Contre-écrou 3 M8
39 1 438 0672-01 Bracket Pièce de retenue 3
40 2 471 8341-46 Screw Vis 3 M6X16
41 2 725 2366-61 Screw Vis 3 M6SF 6X12
42 1 471 2095-32 Air chamber Chambre à air 1
43 2 736 2840-51 Hose clamp Attache flexible 3 Ø50-63
44 1 471 2401-52 Nipple Raccord 3
45 1 471 2438-32 Hose Flexible 3 L=940
46 1 471 2265-69 T-pipe Tube en T 3
47 1 471 2440-36 Hose Flexible 3 L=90
48 1 471 2440-37 Hose Flexible 3
49 1 471 2416-83 Hood Capot 3
50 1 736 2825-51 Hose clamp Attache flexible 3 Ø32
51 1 471 4403-02 Hose Flexible 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
17

Year
Year

Group
Groupe

US26

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Back plate with inner drum

Pignon arrière avec tambour intérieur

Item

Qua.

Article

Qua.

52 1 736 2831-51 Hose clamp Attache flexible 3 Ø36-42
53 2 471 2432-25 Hose nipple Mamelon de flexible 3
54 1 471 2449-72 Hose Flexible 3
55 2 736 2842-01 Clamp Attache 3
56 1 471 2442-53 Injector Injecteur 3
57 1 472 9913-22 Sensor Capteur 1,2 Complete
58 3 471 8192-01 •Bushing •Douille 1,2
59 RQ 438 4118-01 Plug Fiche 3

Art.No
Réf. article

Description Description Info

Illustration
Schéma

101125 9 11 2000

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
19

Year
Year

Group
Groupe

US26

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Rear panels

Plaques arrière

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101126 4 4 1996

Info

1 1 438 0673-01 Back plate Pignon arrière 3 White

1 438 0673-50 Back plate Pignon arrière 3 White Aqua clean

2 1 438 0676-01 Plate Tableau 3

3 1 471 4516-03 Air inlet Prise d'air 3

4 1 438 0692-01 Hose Flexible 1

5 1 736 2849-51 Hose clamp Attache flexible 3 Ø77-93

6 3 736 2846-51 Hose clamp Attache flexible 3 Ø73-83

7 1 438 4244-01 Cover Couvercle 3

8 1 438 0358-02 Cover Couvercle 3

9 1 438 0145-13 Hose Flexible 3
10 1 736 2825-51 Hose clamp Attache flexible 3 Ø32
11 1 438 0127-01 Lock Serrure 3
12 1 438 4243-01 Mounting plate Plaque de montage 3
13 1 471 8759-01 Block Cale 3

1 471 8762-02 Block Cale 3 3AC
14 1 471 7865-03 Cable clip Pièce fixation câbles 3
15 1 471 9006-61 Cable clamp Fixation câbles 3
16 1 471 8760-01 Block Cale 3
17 1 471 8760-02 End support Support 3
18 1 438 0355-02 Mounting plate Plaque de montage 3
19 2 471 8750-11 Fuse Porte-fusible 1,2 1,25A

2 471 9027-85 Fuse Porte-fusible 1,2 60Hz
20 2 471 8756-01 Fuse holder Porte-fusible 1,2 5X20 MM
21 2 471 8756-51 Insert Insertion 1 5X20MM

2 471 8756-52 Insert Insertion 1 6,3X32MM,60Hz
22 2 471 8778-01 Circuit breaker Fusible 1,2 6A
23 1 471 9208-14 Motor cover Protection du moteur 1 208-240V
24 1 438 4265-01 Bracket Support 3
25 5 471 8682-05 Hose nipple Mamelon de flexible 1
26 5 471 8682-02 •Hose nipple •Mamelon de flexible 1
27 5 471 8682-03 •Hose nipple •Mamelon de flexible 1
28 RQ 471 8144-01 Hose Flexible 1 PER 1M
29 10 471 7873-01 Cable tie Collier de serrage 3
30 2 471 8340-13 Screw Vis 3 RTS 3,5X13

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
21

Year
Year

Group
Groupe

US26

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Motor bracket and motors

Support moteur et moteurs

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

101127 4 3 1997

EXSM 350 Aqua Clean,EXSM 350 SELECTA 28

EXSM 350 FC,EXSM 350 HI-TEK

1 1 1 438 0631-01 Motor shelf Berceau 3
2 2 2 725 2634-51 Screw Vis 3 M16X70
3 4 4 734 1186-01 Washer Rondelle 3 BRB 17X30
4 2 2 471 2059-18 Rubber bushing Douille caoutchouc 3
5 2 2 438 0675-01 Bushing Douille 3
6 2 2 732 2124-01 Locking nut Contre-écrou 3 M16
7 6 6 725 2453-51 Screw Vis 3 M8X25
8 6 6 471 2401-49 Lock washer Rondelle d'arrêt 3 8,4X17

9 1 438 0636-01 Plate Tableau 3
10 2 725 2463-71 Screw Vis 3 M6S 8X60
11 2 731 2318-01 Nut Écrou 3 M8
12 1 1 471 2440-26 3
13 1 1 471 2439-90 Tensioner spring Ressort tendeur 3
14 1 1 471 8502-14 Washer Rondelle 3 BRB 8,4X17
15 1 1 732 2118-01 Locking nut Contre-écrou 3 M8
16 1 471 3878-05 Cable Câble 3 FL, SELECTA 28

1 438 4551-01 Cables Câble 3 FC
17 1 1 471 8340-23 Screw Vis 3 RTS 4,2X13
18 1 471 9707-01 Motor Moteur 1,2 208-240V 3AC
19 6 725 2491-51 Screw Vis 3 M10X20
20 6 734 1173-01 Washer Rondelle 3 BRB 10,5X21
21 1 438 0681-01 Pulley Poulie 3
22 4 2 728 8362-01 Screw Vis 3 SK6SS 6X8
23 1 471 9703-12 Motor Moteur 1,2 208-240V 60Hz 3AC

1 471 9743-01 Motor Moteur 1,2 FC
24 1 438 0637-01 Pulley Poulie 3
25 1 438 0693-01 Pulley Poulie 3 FC
26 1 471 7701-64 V-belt Courroie en V 1,2 SET
27 1 471 7703-02 V-belt Courroie en V 1,2 SET
28 1 471 7701-63 V-belt Courroie en V 1,2 SET
29 2 471 8644-02 Plug Fiche 3

Illustration

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
23

Year
Year

Group
Groupe

US26

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Control panel

Pupitre de commande

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101128 2 3 1995

Info

1 1 438 0646-01 Control panel Pupitre de commande 3 Non-heated

1 438 0647-01 Control panel Pupitre de commande 3 Steam heated

2 1 471 4527-78 User instructions Instruction de fonctionnement 3 ENGLISH, SILVER
3 7 472 6079-00 Grommet Oeillet 3 French
4 1 471 4705-02 Frame Châssis 3
5 1 471 9223-72 Card programmer Programmateur cartes 1,2 60Hz See group US8337
6 2 471 8341-22 Screw Vis 3 MRT 5X8
7 2 735 2146-01 Washer Rondelle 3 M5
8 1 471 8955-01 Program card Carte programme 1,2 80 STEPS

1 471 9219-16 Program card Carte programme 1,2 120 STEPS

9 1 471 6654-10 Pin Goupille 1,2 Set,10pcs
10 1 471 8961-01 Pliers Pince 1,2
11 1 471 8810-02 Thermometer Thermomètre 1,2
12 2 471 8804-02 Thermostat Thermostat 1,2
13 4 471 8341-11 Screw Vis 3 MRT 4X6
14 2 471 8804-71 Scale Échelle 1
15 2 471 8804-51 Handwheel Bouton 1,2
16 1 471 7673-01 Sign Signe 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
25

Year
Year

Group
Groupe

US26

EXSM 350 SELECTA 28

Control panel

Pupitre de commande

Item

Qua.

Article

Qua.

1 1 438 0648-01 Control panel Pupitre de commande 3

2 1 472 5752-04 Panel sign Voyant du tableau 1 English

3 1 471 8964-07 Printed circuit board Circuit imprimé 1,2

4 3 472 8969-03 Bracket Pièce de retenue 1

5 1 438 4009-01 Heat shield Bouclier thermique 3

6

7 1 471 4595-03 Bracket Pupitre 3

8 7 725 2289-61 Screw Vis 3 M4X10

9 1 471 4657-18 Plastic pocket Pochette plastique 3
10 2 471 4657-20 Instruction card Carte d'instructions 3
11 1 471 4657-19 Sign Signe 3
12 1 471 4657-70 Pen Feutre 1
13 1 438 4009-02 Heat shield Bouclier thermique 3

Art.No
Réf. article

Description Description Info

Illustration
Schéma

101134 4 4 1996

Info

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
27

Year
Year

Group
Groupe

US26

EXSM 350 FC

Control panel

Pupitre de commande

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101129 5 1 1999

Info

1 1 438 0643-01 Control panel Pupitre de commande 3

2 1 471 8977-15 Printed circuit board Carte de circuit imprimé 1,2 -95/151

1 471 8977-25 Printed circuit board Circuit imprimé 1,2 95/152-

3 1 471 9509-03 Program memory Mémoire programme 1 Non-heated

1 471 9509-06 Program memory Mémoire programme 1 HEATED
4 1 471 4785-01 •Guide •Guide 3
5 1 471 4878-84 •Switch •Commutateur 1,2
6 1 471 8733-10 ••Key ••Touche 1,2
7 1 472 5756-01 Panel sign Voyant du tableau 1 English

1 472 5756-08 Panel sign Voyant du tableau 1 French
8 2 471 4586-01 Lock plate Gâche de serrure 3
9 1 471 4714-04 Heat shield Bouclier thermique 3

10 1 471 4714-05 Heat shield Bouclier thermique 3
11 Memory cartridge Cassette de mémoire See group US8342
12 7 725 2289-61 Screw Vis 3 M4X10
13 1 438 0699-01 Cover Couvercle 3
14 1 471 7963-01 Safety cover Revêtement protection 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
29

Year
Year

Group
Groupe

US26

EXSM 350 Aqua Clean

Control panel

Pupitre de commande

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101404 1 4 1996

Info

1 1 438 0643-75 Control panel Pupitre de commande 3
2 1 471 8977-20 Printed circuit board Circuit imprimé 1,2
3 1 471 9509-03 Program memory Mémoire programme 1 Non-heated

1 471 9509-06 Program memory Mémoire programme 1 HEATED
4 1 471 4785-01 •Guide •Guide 3
5 1 471 4878-84 •Switch •Commutateur 1,2
6 1 471 8733-10 ••Key ••Touche 1,2
7 1 472 5756-01 Panel sign Voyant du tableau 1 English

1 472 5756-08 Panel sign Voyant du tableau 1 French
8 2 471 4586-01 Lock plate Gâche de serrure 3
9 1 471 4714-04 Heat shield Bouclier thermique 3

10 1 471 4714-05 Heat shield Bouclier thermique 3
11 Memory cartridge Cassette de mémoire See group US8342
12 7 725 2289-61 Screw Vis 3 M4X10
13 1 438 0699-01 Cover Couvercle 3
14 1 471 9628-17 Emergency stop Arrêt d'urgence 1,2
15 1 471 9628-94 Socket Bloc de connexion 1
16 1 471 9628-19 Control button Bouton de commande 1
17 1 471 9628-20 Control button Bouton de commande 1
18 1 471 7963-01 Safety cover Revêtement protection 3
19 1 471 7753-01 Sign Signe 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
31

Year
Year

Group
Groupe

US26

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Drain valve and hoses

Soupape de purge et flexibles

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101130 6 9 2000

Info

1 1 438 0093-01 Drain valve Purgeur 1,2 Complete Complete See

2 1 471 2904-01 Connection Flexible caoutchouc 3
3 1 736 2849-51 Hose clamp Attache flexible 3 Ø77-93
4 1 471 7851-03 Hose clamp Attache flexible 3 Ø95-115
5 1 438 0688-01 Hose Flexible 3
6 1 736 2837-51 Hose clamp Attache flexible 3 Ø48-54
7 1 736 2840-51 Hose clamp Attache flexible 3 Ø50-63
8 1 471 8243-05 Solenoid valve Electrovanne 1,2 208-240V 60Hz
9 2 471 8139-01 Hose Flexible 1,2 L=330

10 1 471 8139-11 Hose Flexible 1,2 L=1900
11 1 471 8118-06 Hose Flexible 1,2
12 1 471 8688-13 Nipple Raccord 3 1/8''
13 1 471 9202-33 Solenoid valve Électrovanne 1,2 60Hz Aqua clean
14 2 471 8341-11 Screw Vis 3 MRT 4X6
15 2 471 8690-22 Connection Connexion 3 Aqua clean
16 1 471 2456-71 Pipe Tube 1 Aqua clean
17 1 471 2453-46 Hose Flexible 1 L=1650 Aqua clean
18 1 741 4102-20 Bushing Douille 3 Aqua clean
19 1 471 8690-32 Connection Embrayage 3 Aqua clean
20 1 438 0690-01 Hose Flexible 3
21 1 471 7111-41 Joint sleeve Couvre-joint 3
22 2 736 2837-51 Hose clamp Attache flexible 3 Ø48-54

Illustration

Issue
Issue

Notes
Remarques

group US8107

Month
Month

Page
Page
33

Year
Year

Group
Groupe

US26

Page
Page
35

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Water connections

Raccords d'eau

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101131 1 1 1994

Info

1 2 471 8210-62 Valve Soupape 1,2 See group US8125
2 1 471 8236-03 Valve Soupape 1,2 EPDM 208-240V 60Hz 3-way

3 1 471 8622-05 Nipple Raccord 3 3/4''
4 2 471 8622-06 Nipple Raccord 3
5 2 471 8614-02 Hose nipple Mamelon de flexible 3 R3/4''
6 1 742 5115-20 T-pipe Tube en T 3
7 1 438 0056-03 Nipple Raccord 3 Black, 3/4"
8 1 471 8234-05 Valve Soupape 3 60Hz 1-way See group US8110
9 1 438 0679-01 Bracket Support 3

10 RQ 877 5252-01 Hose Flexible 1
11 RQ 877 5211-08 Hose Flexible 1 Per 1 m
12 4 736 2825-51 Hose clamp Attache flexible 3 Ø32
13 7 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
14 1 438 0253-40 Detergent container Compartiment à savon 3
15 1 471 4792-01 Tool Outil 3
16 1 762 9105-05 Cable strap Serre-câble 3
17 1 471 8175-01 Plug Fiche 3

Illustration

Issue
Issue

Notes
Remarques

See group US8113

Month
Month

Year
Year

Group
Groupe

US26

Page
Page
37

EXSM 350 HI-TEK

Water connections

Raccords d'eau

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101132 2 3 1995

Info

1 2 471 8210-62 Valve Soupape 1,2 See group US8125
2 1 471 8236-03 Valve Soupape 1,2 EPDM 208-240V 60Hz 3-way

3 1 471 8622-05 Nipple Raccord 3 3/4''
4 2 471 8622-06 Nipple Raccord 3
5 2 471 8614-02 Hose nipple Mamelon de flexible 3 R3/4''
6 1 742 5115-20 T-pipe Tube en T 3
7 1 438 0056-03 Nipple Raccord 3 Black, 3/4"
8 1 741 5115-24 Plug Fiche 3 3/4''
9 2 438 0679-01 Bracket Support 3

10 RQ 877 5252-01 Hose Flexible 1 PER 1M
11 RQ 877 5211-08 Hose Flexible 1 Per 1 m PER 1M
12 4 736 2825-51 Hose clamp Attache flexible 3 Ø32
13 6 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
14 1 438 0253-40 Detergent container Compartiment à savon 3 See group US8802
15 2 471 8175-01 Plug Fiche 3
16 1 471 4792-01 Tool Outil 3
17 1 762 9105-05 Cable strap Serre-câble 3

Illustration

Issue
Issue

Notes
Remarques

See group US8113

Month
Month

Year
Year

Group
Groupe

US26

Page
Page
39

EXSM 350 SELECTA 28

Water connections

Raccords d'eau

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101133 4 8 2001

Info

1 2 471 8210-62 Valve Soupape 1,2 See group US8125
2 1 471 8234-09 Valve Soupape 1,2 EPDM 208-240V 60Hz 1-way

3 2 471 8614-02 Hose nipple Mamelon de flexible 3 R3/4''
4 2 471 8622-05 Nipple Raccord 3 3/4''
5 2 742 5115-20 T-pipe Tube en T 3
6 2 471 8279-04 Valve Soupape 1,2

2 471 8279-09 •Repair kit •Kit de réparation 1,2
7 1 741 5115-24 Plug Fiche 3 3/4''
8 4 438 0679-01 Bracket Support 3
9 2 471 8622-06 Nipple Raccord 3

10 RQ 877 5252-01 Hose Flexible 1 PER 1M
11 RQ 877 5211-08 Hose Flexible 1 Per 1 m PER 1M
12 4 736 2825-51 Hose clamp Attache flexible 3 Ø32
13 4 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
14 2 471 9037-93 Hood Capot 3
15 2 471 8175-01 Plug Fiche 3
16 1 472 6761-01 Cover washer Rondelle protection 3
17 1 438 0253-40 Detergent container Compartiment à savon 1 See group US8802
18 1 471 4792-01 Tool Outil 3
19 1 762 9105-05 Cable strap Serre-câble 3

Illustration

Issue
Issue

Notes
Remarques

See group US8110

Month
Month

Year
Year

Group
Groupe

US26

Page
Page
41

EXSM 350 Aqua Clean

Water connections

Raccords d'eau

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101403 1 4 1996

Info

1 2 471 8210-62 Valve Soupape 1,2 See group US8125
2 1 471 8235-04 Valve Soupape 1,2 EPDM 208-240V 60Hz 2-way
3 1 471 8622-05 Nipple Raccord 3 3/4''
4 2 471 8622-06 Nipple Raccord 3
5 2 471 8614-02 Hose nipple Mamelon de flexible 3 R3/4''
6 2 742 5115-20 T-pipe Tube en T 3
7 1 438 0056-03 Nipple Raccord 3 Black, 3/4"
8 4 471 8234-04 Valve Soupape 3 208-240V 60Hz 1-way See

9 1 438 0679-02 Bracket Support 3

10 RQ 877 5252-01 Hose Flexible 1
11 RQ 877 5211-08 Hose Flexible 1 Per 1 m
12 6 736 2825-51 Hose clamp Attache flexible 3 Ø32
13 6 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
14 1 438 0253-42 Detergent container Compartiment à savon 3
15 1 471 4792-01 Tool Outil 3
16 1 762 9105-05 Cable strap Serre-câble 3
17 1 471 8623-01 Connection Embrayage 3 1/2''
18 1 471 2937-02 Bracket Support 3
19 1 741 4114-20 Bushing Douille 3 R 3/4''/1/2''
20 1 471 8175-01 Plug Fiche 3

Illustration

Issue
Issue

Notes
Remarques

group US8110

Month
Month

Year
Year

Group
Groupe

US26

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Steam components

Composants

Item

Qua.

Article

Qua.

1 1 471 2442-53 Injector Injecteur 3
2 1 438 0694-01 Adapter Adaptateur 3
3 1 471 2440-10 Gasket Joint 3
4 1 438 0695-01 Nut Écrou 3
5 1 471 8608-00 Nipple pipe Tuyau raccordement 3
6 2 742 1115-20 Elbow pipe Tube en V 3
7 1 471 8126-03 Hose Flexible 1
8 4 471 9219-38 Nipple Raccord 3 3/4''
9 1 471 8279-04 Valve Soupape 1,2

10 1 438 0680-01 Bracket Support de montage 3
11 1 471 9030-35 Elbow pipe Tube en V 3 3/4''
12 1 744 3115-06 Filter Filtre 3 R 3/4''
13 4 471 8344-35 Screw Vis 3 M6X16
14 4 471 7864-01 Clip Colliers de serrage 3 M6

Art.No
Réf. article

Description Description Info

1 471 8279-09 Repair kit Kit de réparation 1,2

Illustration
Schéma

101169 8 8 2001

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
43

Year
Year

Group
Groupe

US26

EXSM 350 Aqua Clean

Steam components

Composants

Item

Qua.

Article

Qua.

1 1 471 2442-53 Injector Injecteur 3
2 1 438 0694-01 Adapter Adaptateur 3
3 1 471 2440-10 Gasket Joint 3
4 1 438 0695-01 Nut Écrou 3
5 1 471 8608-00 Nipple pipe Tuyau raccordement 3
6 1 742 1115-20 Elbow pipe Tube en V 3
7 1 471 8126-03 Hose Flexible 1
8 1 471 9219-38 Nipple Raccord 3 3/4''
9 1 471 8232-14 Valve Soupape 1,2

10 1 438 0680-01 Bracket Support de montage 3
11 2 471 8502-27 3
12 4 471 8344-35 Screw Vis 3 M6X16
13 1 471 7864-01 Clip Colliers de serrage 3 M6
14 1 471 8683-01 Connection Embrayage 3
15 1 471 9030-35 Elbow pipe Tube en V 3 3/4''
16 1 744 3115-06 Filter Filtre 3 R 3/4''

Art.No
Réf. article

Description Description Info

Illustration
Schéma

101400 2 7 1996

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
45

Year
Year

Group
Groupe

US26

Page
Page
47

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Control unit

Unité de commande

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101170 6 8 1997

Info

1 1 438 0684-01 Control unit Unité de contrôle 3 Complete
2 1 472 6061-07 •Mounting plate •Plaque de montage 3
3 4 471 9610-05 •Switch •Commutateur 1,2
4 1 471 9610-04 •Switch •Commutateur 1,2
5 1 471 9610-02 •Switch •Commutateur 1,2
6 1 471 9610-06 •Switch •Commutateur 1,2
7 1 438 9514-01 •Delay unit •Bascule de retard 1,2
8 1 438 9514-02 ••Printed circuit board ••Circuit imprimé 1,2
9 1 471 9649-01 ••Relay ••Relais 1,2

10 2 471 9035-20 ••Nut ••Écrou 3 M8
11 1 471 9651-50 •Buzzer •Console 1 208-240V
12 1 471 8180-14 •Strip •Ruban 3
13 1 471 8180-12 •Strip •Ruban 3
14 1 471 2422-20 •Reverser •Inverseur 1,2 60Hz
15 1 471 9056-92 ••Motor ••Moteur 1,2 OLD TIMER 208-240V 60Hz
16 1 471 6536-78 ••Clamp ••Bride de fixation 3
17 5 438 9636-03 •Contactor •Relais 1,2 60Hz
18 4 767 5102-92 •Auxiliary contact •Contact de secours 1,2 HN01 Red
19 1 472 9902-74 •Speed control •Contrôle vitesse 1,2 Kit

1 471 8983-31 •Speed control •Contrôle vitesse 1,2

20 4 471 7958-01 •Support •Support 3
21 RQ 762 3211-01 •Plug connector •Connexion enfichable 3 6-pole
22 RQ 762 3231-01 •Plug connector •Connexion enfichable 3 9-POLE
23 1 438 0682-01 Mounting plate Plaque de montage 3
24 1 471 9226-97 Time relay Relais temporisé 1,2 50/60Hz
25 3 438 9636-03 Contactor Relais 1,2 60Hz
26 3 767 5103-18 Contactor Relais 1,2 K2-30A, 60Hz
27 3 767 5102-92 Auxiliary contact Contact de secours 1,2 HN01 Red
28 5 767 5101-92 Auxiliary contact Contact de secours 1,2 HN10 Green
29 1 471 8860-10 Level control Réglage de niveau 1,2
30 2 471 8860-11 Level control Réglage de niveau 1,2

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

US26

EXSM 350 SELECTA 28

Control unit

Unité de commande

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101171 8 8 1997

Info

1 1 438 0685-01 Control unit Unité de contrôle 3
2 1 472 6061-04 •Mounting plate •Plaque de montage 3
3 1 438 9514-01 •Delay unit •Bascule de retard 1,2
4 1 438 9514-02 ••Printed circuit board ••Circuit imprimé 1,2
5 1 471 9649-01 ••Relay ••Relais 1,2
6 2 471 9035-20 ••Nut ••Écrou 3 M8
7 1 471 9558-03 •Transformer •Transformateur 1 MP
8 3 438 9636-03 •Contactor •Relais 1,2 60Hz
9 Not used

10 1 472 9902-74 •Speed control •Contrôle vitesse 1,2 Kit -95/178

1 471 8983-31 •Speed control •Contrôle vitesse 1,2 95/179-

11 4 471 7958-01 •Support •Support 3
12 1 471 8180-13 •Strip •Ruban 3
13 RQ 762 3211-01 •Plug connector •Connexion enfichable 3 6-pole
14 RQ 762 3231-01 •Plug connector •Connexion enfichable 3 9-POLE
15 1 471 8860-10 Level control Réglage de niveau 1,2
16 1 471 8340-12 Screw Vis 3 RTS 3,5X9,5
17 1 438 0682-01 Mounting plate Plaque de montage 3
18 1 471 9226-97 Time relay Relais temporisé 1,2 50/60Hz
19 3 438 9636-03 Contactor Relais 1,2 60Hz
20 3 767 5103-18 Contactor Relais 1,2 K2-30A, 60Hz
21 5 767 5101-92 Auxiliary contact Contact de secours 1,2 HN10 Green
22 3 767 5102-92 Auxiliary contact Contact de secours 1,2 HN01 Red

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
49

Year
Year

Group
Groupe

US26

EXSM 350 FC

Control unit

Unité de commande

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101172 9 6 1997

Info

1 1 438 0686-01 Control unit Unité de contrôle 3
2 1 472 6061-04 •Mounting plate •Plaque de montage 3
3 1 438 9514-01 •Delay unit •Bascule de retard 1,2
4 1 438 9514-02 ••Printed circuit board ••Circuit imprimé 1,2
5 2 471 9035-20 ••Nut ••Écrou 3 M8
6 1 471 9649-01 ••Relay ••Relais 1,2
7 2 438 9636-03 •Contactor •Relais 1,2 60Hz
8 4 767 5102-92 •Auxiliary contact •Contact de secours 1,2 HN01 Red
9 1 471 9550-15 •Transformer •Transformateur 1 208/220/240/480V

10 1 471 9529-10 •Mains filter •Filtre de filet 1 208-240V
11 1 472 9902-72 •Speed control •Contrôle vitesse 1,2 Kit -95/178

1 471 8983-31 •Speed control •Contrôle vitesse 1,2 95/179-

12 4 471 7958-01 •Support •Support 3
13 1 471 9653-03 •Buzzer •Console 3
14 RQ 762 3211-01 •Plug connector •Connexion enfichable 3 6-pole
15 RQ 762 3231-01 •Plug connector •Connexion enfichable 3 9-POLE
16 1 471 8180-10 •Strip •Ruban 3
17 1 471 8180-13 •Strip •Ruban 3
18 1 471 9528-02 •RC-protection •Protection RC 1,2
19 1 471 7473-21 Printed circuit board Circuit imprimé 1,2 95/152-

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
51

Year
Year

Group
Groupe

US26

EXSM 350 Aqua Clean

Control unit

Unité de commande

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101401 2 6 1997

Info

1 1 438 0686-11 Control unit Unité de contrôle 3
2 1 472 6061-04 •Mounting plate •Plaque de montage 3
3 1 438 9514-01 •Delay unit •Bascule de retard 1,2
4 1 438 9514-02 ••Printed circuit board ••Circuit imprimé 1,2
5 2 471 9035-20 ••Nut ••Écrou 3 M8
6 1 471 9649-01 ••Relay ••Relais 1,2
7 5 438 9636-03 •Contactor •Relais 1,2 60Hz
8 4 767 5102-92 •Auxiliary contact •Contact de secours 1,2 HN01 Red
9 1 471 9550-15 •Transformer •Transformateur 1 208/220/240/480V

10 1 471 9529-10 •Mains filter •Filtre de filet 1 208-240V
11 1 472 9902-72 •Speed control •Contrôle vitesse 1,2 Kit -95/178

1 471 8983-31 •Speed control •Contrôle vitesse 1,2 95/179-

12 4 471 7958-01 •Support •Support 3
13 1 471 9653-03 •Buzzer •Console 3
14 RQ 762 3211-01 •Plug connector •Connexion enfichable 3 6-pole
15 RQ 762 3231-01 •Plug connector •Connexion enfichable 3 9-POLE
16 1 471 8180-10 •Strip •Ruban 3
17 1 471 8180-13 •Strip •Ruban 3
18 1 471 9528-02 •RC-protection •Protection RC 1,2
19 1 471 7473-21 •Printed circuit board •Circuit imprimé 1,2 95/152-
20 1 762 3251-01 Plug connector Connexion enfichable 3 12-POLE

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
53

Year
Year

Group
Groupe

US26

EXSM 350 FC

Components

Composants

Item

Qua.

Article

Qua.

Art.No
Réf. article

Description Description Info

Schéma

101173 8 4 1999

Info

1 1 438 0355-02 •Mounting plate •Plaque de montage 3
2 1 438 0358-02 Cover Couvercle 3
3 2 471 8756-01 Fuse holder Porte-fusible 1 5X20 MM
4 2 471 8756-52 Insert Insertion 1 6,3X32MM,60Hz
5 2 471 9027-85 Fuse Porte-fusible 1,2 60Hz
6 1 438 4240-01 Bracket Pupitre 3
7 Not used
8 Not used
9 1 438 9636-03 Contactor Relais 1,2 60Hz

10 1 471 9523-01 Filter Filtre 1,2
11 2 471 8778-01 Circuit breaker Fusible 1,2 6A
12 1 471 9753-43 Printed circuit board Circuit imprimé 1,2

1 471 9755-13 •Printed circuit board •Circuit imprimé 1,2

13 1 471 9773-01 •Fan •Ventilateur 1
14 1 762 8201-91 •Fuse •Porte-fusible 1,2
15 1 438 4363-51 •Prom •Prom 1,2
16 1 438 4243-01 Mounting plate Plaque de montage 3
17 1 471 8759-01 Block Cale 3
18 1 471 7865-03 Cable clip Pièce fixation câbles 3
19 1 471 9006-61 Cable clamp Fixation câbles 3
20 10 471 8760-01 Block Cale 3
21 2 471 8760-02 End support Support 3
22 Not used
23 1 438 4244-01 Cover Couvercle 3
24 1 762 1191-10 Grommet Oeillet 3
25 1 471 7967-01 Bushing Douille 3
26 1 438 4361-06 Speed control Contrôle vitesse 3 Complete
27 1 438 0668-01 •Cover plate •Plaque recouvrement 3
28 2 438 0651-01 •Mounting plate •Plaque de montage 3
29 4 734 1136-01 •Washer •Rondelle 3 BRB 4,3X9
30 5 732 2112-01 •Locking nut •Contre-écrou 3 M4
31 1 471 9675-01 •Switch •Commutateur 1,2
32 1 471 9659-01 •Switch •Commutateur 1,2
33 1 471 8990-01 •Printed circuit board •Circuit imprimé 1
34 4 471 7958-01 •Support •Support 3
35 6 471 9649-01 •Relay •Relais 1,2

6 471 9649-51 •Clamp •Bride de fixation 3

36 1 471 7686-01 •Sign •Signe 3 English
37 1 471 9528-02 •RC-protection •Protection RC 1,2

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
55

Year
Year

Group
Groupe

US26

EXSM 350 Aqua Clean

Components

Composants

Item

Qua.

Article

Qua.

Art.No
Réf. article

Description Description Info

Schéma

101402 7 4 1999

Info

1 1 438 0355-02 •Mounting plate •Plaque de montage 3
2 1 438 0358-02 Cover Couvercle 3
3 2 471 8756-01 Fuse holder Porte-fusible 1 5X20 MM
4 2 471 8756-52 Insert Insertion 1 6,3X32MM,60Hz
5 2 471 9027-85 Fuse Porte-fusible 1,2 60Hz
6 1 438 4245-01 Bracket Pupitre 3
7 Not used
8 Not used
9 1 438 9636-03 Contactor Relais 1,2 60Hz

10 1 471 9529-11 LC-filter Filtre LC 1,2
11 2 471 8778-01 Circuit breaker Fusible 1,2 6A
12 1 471 9753-24 Printed circuit board Circuit imprimé 1,2

1 471 9755-13 •Printed circuit board •Circuit imprimé 1,2

13 1 471 9773-01 •Fan •Ventilateur 1
14 1 762 8201-91 •Fuse •Porte-fusible 1,2
15 1 438 4363-53 •Prom •Prom 1,2
16 1 438 4243-01 Mounting plate Plaque de montage 3
17 1 471 8759-01 Block Cale 3
18 1 471 7865-03 Cable clip Pièce fixation câbles 3
19 1 471 9006-61 Cable clamp Fixation câbles 3
20 10 471 8760-01 Block Cale 3
21 2 471 8760-02 End support Support 3
22 Not used
23 1 438 4244-01 Cover Couvercle 3
24 1 762 1191-10 Grommet Oeillet 3
25 2 471 7967-01 Bushing Douille 3
26 1 438 4361-05 Speed control Contrôle vitesse 3 Complete
27 1 438 0650-01 •Cover plate •Plaque recouvrement 3
28 2 438 0651-01 •Mounting plate •Plaque de montage 3
29 4 734 1136-01 •Washer •Rondelle 3 BRB 4,3X9
30 5 732 2112-01 •Locking nut •Contre-écrou 3 M4
31 1 471 9675-01 •Switch •Commutateur 1,2
32 Not used
33 1 471 8990-01 •Printed circuit board •Circuit imprimé 1
34 4 471 7958-01 •Support •Support 3
35 6 471 9649-01 •Relay •Relais 1,2

6 471 9649-51 •Clamp •Bride de fixation 3

36 1 471 7686-03 •Sign •Signe 3 English
37 1 471 9528-02 •RC-protection •Protection RC 1,2
38 1 471 5410-22 Cover Couvercle 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
57

Year
Year

Group
Groupe

US8107

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Drain valve

Purgeur

Item

Qua.

Article

Qua.

1 1 438 0093-01 Drain valve Purgeur 1,2 Complete
2 1 438 0051-01 •Lower frame •Châssis inférieur 3
3 1 438 0085-01 •Clip •Colliers de serrage 3
4 1 471 8195-01 •Diaphragm •Diaphragme 1
5 1 438 0053-01 •Housing •Logement 3
6 1 438 0054-01 •Piston •Piston 3
7 1 438 0055-01 •Gland •Presse-étoupe 3
8 1 438 0052-01 •Cover •Couvercle 3
9 2 471 7801-07 •Spring •Ressort 3

10 1 438 0028-01 •Hose housing •Logement de flexible 1
11 1 472 6012-00 •Rubber ring •Rondelle caoutchouc 3
12 1 472 6011-00 •Hose connection •Connexion flexible 3
13 1 471 7851-02 •Hose clamp •Attache flexible 3
14 4 471 8317-05 •Screw •Vis 3
15 1 471 8688-13 •Nipple •Raccord 3 1/8''

Art.No
Réf. article

Description Description Info

Illustration
Schéma

100771/3 7 10 2002

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
59

Year
Year

Group
Groupe

US8110

Page
Page
61

EXSM 350 Aqua Clean,EXSM 350 SELECTA 28

Inlet valve 3/4", single

Soupape de admission 3/4", simple

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100044 3 8 1991

Info

1 1 471 8234-01 Valve Soupape 1,2 208-240V 50Hz 1-way NITRIL

1 471 8234-04 Valve Soupape 1,2 208-240V 60Hz 1-way NITRIL

1 471 8234-02 Valve Soupape 1,2 50Hz 1-way NITRIL COMPL.

1 471 8234-05 Valve Soupape 1,2 60Hz 1-way NITRIL COMPL.

1 471 8234-08 Valve Soupape 1,2 EDPM 208-240V 60Hz Complete

1 471 8234-09 Valve Soupape 1,2 EPDM 208-240V 60Hz 1-way

2 1 471 6696-37 •Coil •Bobine 1,2 208-240V 50Hz

1 471 6696-33 •Coil •Bobine 1,2 208-240V 60Hz
3 1 471 8234-98 •Diaphragm •Diaphragme 1,2 NITRIL

1 471 8234-92 •Diaphragm •Diaphragme 1,2 EPDM

4 1 471 8234-94 •Filter •Filtre 1
5 1 471 8234-95 •Restrictor •Réducteur de débit 1 2,5l/min

1 471 8234-96 •Restrictor •Réducteur de débit 1 5,5l/min
6 1 471 4792-01 Tool Outil 1

Illustration

Issue
Issue

Notes
Remarques

Month
Month

COMPL.
Restriction 5,5l/min

COMPL.
Restriction 5,5l/min

RESTRICTION 20L/MIN

RESTRICTION 20L/MIN

RESTRICTION 2,5L/MIN

RESTRICTION 2,5L/MIN

Year
Year

Group
Groupe

US8113

Page
Page
63

EXSM 350 HI-TEK

Inlet valve 3/4", 3-way

Soupape de admission 3/4", 3 voies

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100046/3 3 8 1991

Info

1 1 471 8236-01 Valve Soupape 1,2 208-240V 50Hz 3-way NITRIL

1 471 8236-07 Valve Soupape 1,2 60Hz 3-way NITRIL COMPL.

1 471 8236-02 Valve Soupape 1,2 208-240V 50Hz 3-way NITRIL

1 471 8236-08 Valve Soupape 1,2 60Hz 3-way NITRIL COMPL.

1 471 8236-09 Valve Soupape 1,2 EPDM 208-240V 50Hz 3-way

1 471 8236-03 Valve Soupape 1,2 EPDM 208-240V 60Hz 3-way

1 471 8236-04 Valve Soupape 1,2 120V 60Hz 3-way USA COMPL.

1 471 8236-05 Valve Soupape 1,2 EPDM 208-240V 60Hz 3-way

1 471 8236-06 Valve Soupape 1,2 EPDM 120V 60Hz USA COMPL.

1 471 8236-12 Valve Soupape 1,2 208-240V 50Hz 3-way NITRIL

1 471 8236-13 Valve Soupape 1,2 EDPM 208-240V 60Hz 3-way

1 471 8236-14 Valve Soupape 1,2 208-240V 50Hz Complete

1 471 8236-15 Valve Soupape 1,2 208-240V 60Hz
2 3 471 6696-37 •Coil •Bobine 1,2 208-240V 50Hz

3 471 6696-33 •Coil •Bobine 1,2 208-240V 60Hz

3 471 6696-71 •Coil •Bobine 1,2 120V 50Hz

3 471 6696-32 •Coil •Bobine 1,2 120V 60Hz
3 3 471 8234-98 •Diaphragm •Diaphragme 1,2 NITRIL

3 471 8234-92 •Diaphragm •Diaphragme 1,2 EPDM

4 1 471 8234-94 •Filter •Filtre 1
5 1 471 8234-95 •Restrictor •Réducteur de débit 1 2,5l/min

1 471 8234-96 •Restrictor •Réducteur de débit 1 5,5l/min

1 471 8234-97 •Restrictor •Réducteur de débit 1 10l/min
6 1 471 4792-01 Tool Outil 1

Illustration

Issue
Issue

Notes
Remarques

Month
Month

COMPL.
RESTRICTION 20/20/20L/MIN

RESTRICTION 20/20/20L/MIN

COMPL.
RESTRICTION 5,5/20/20L/MIN

RESTRICTION 5,5/20/20L/MIN

Complete
RESTRICTION 5,5/20/20L/MIN

USA COMPL.
RESTRICTION 5,5/20/20L/MIN

RESTRICTION 5,5/20/20L/MIN

USA COMPL.
RESTRICTION 20/20/20L/MIN

RESTRICTION 20/20/20L/MIN

COMPL.
RESTRICTION 5,5/20/2,5L/MIN

Complete
RESTRICTION 5,5/20/2,5L/MIN

Restriction 5/5/-l/min

Year
Year

Group
Groupe

US8125

Page
Page
65

EXSM 350 Aqua Clean,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Inlet valve 1/2", 3/4", 1", 1 1/4", 2"

Soupape de admission 1/2", 3/4", 1", 1 1/4", 2"

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100568 1 3 1990

Info

1 1 471 8210-02 Valve Soupape 1,2 1/2'' 220-240V 50Hz Complete

1 471 8210-63 Valve Soupape 1,2 60Hz Complete

1 471 8210-03 Valve Soupape 1,2 1/2'' 115V 60Hz Complete

1 471 8210-12 Valve Soupape 1,2 3/4'' 220-240V 50Hz COMPL.AO

1 471 8210-11 Valve Soupape 1,2 3/4'' 208-230V 60Hz Complete

1 Valve Soupape 1,2 3/4'' 115V 60Hz Complete

1 471 8210-22 Valve Soupape 1,2 1'' 220-240V 50Hz Complete

1 471 8210-23 Valve Soupape 1,2 1'' 220V 50/60Hz Complete

1 471 8210-21 Valve Soupape 1,2 1'' 208-230V 60Hz Complete

1 Valve Soupape 1,2 3/4'' 115V 60Hz Complete

1 471 8210-32 Valve Soupape 1,2 1 1/4'' 50Hz Complete

1 471 8210-31 Valve Soupape 1,2 1 1/4'' 60Hz Complete

1 Valve Soupape 1,2 3/4'' 115V 60Hz Complete

1 471 8210-52 Valve Soupape 1,2 2'', 50Hz Complete

1 471 8210-51 Valve Soupape 1,2 2'', 60Hz Complete
2 1 471 6657-15 •Coil •Bobine 1,2 50Hz 220-240V 50Hz

1 471 6657-16 •Coil •Bobine 1,2 60Hz

1 471 6657-17 •Coil •Bobine 1,2 115V 60Hz
3 1 471 6657-18 •Repair kit •Kit reconditionnement 1,2 1/2''

1 471 6657-19 •Repair kit •Kit reconditionnement 1,2 3/4''

1 471 6657-20 •Repair kit •Kit reconditionnement 1,2 1''

1 471 6657-21 •Repair kit •Kit reconditionnement 1,2 1 1/4'' 1 1/4''

1 471 6695-95 •Repair kit •Kit reconditionnement 1,2 2''

4 ••Plunger ••Bobine mobile
5 ••O-ring ••Joint torique
6 ••Spring ••Ressort
7 ••Diaphragm ••Diaphragme
8 ••O-ring ••Joint torique

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

US8342

EXSM 350 Aqua Clean,EXSM 350 FC

Memory cartridge complete

Cassette de mémoire complet

Item

Qua.

Article

Qua.

1 1 472 9900-27 Memory cartridge Cassette de mémoire 3 Swedish

2 1 471 8980-01 •Cassette •Cassette 3
3 1 471 7468-01 •Cable •Câble 3
4 1 471 9533-02 •Diskette •Disquette 3
5 1 471 1560-10 •Instruction manual •Manuel d'utilisation 3 Swedish

Art.No
Réf. article

Description Description Info

1 472 9900-28 Memory cartridge Cassette de mémoire 3 English

1 472 9900-29 Memory cartridge Cassette de mémoire 3 German

1 472 9900-30 Memory cartridge Cassette de mémoire 3 French

1 472 9900-31 Memory cartridge Cassette de mémoire 3 Norwegian

1 472 9900-52 Memory cartridge Cassette de mémoire 3 Danish

1 472 9900-53 Memory cartridge Cassette de mémoire 3 Spanish

1 472 9900-54 Memory cartridge Cassette de mémoire 3 Finnish

1 472 9900-76 Memory cartridge Cassette de mémoire 3 Dutch

1 471 1560-11 •Instruction manual •Manuel d'utilisation 3 English

1 471 1560-12 •Instruction manual •Manuel d'utilisation 3 German

1 471 1560-13 •Instruction manual •Manuel d'utilisation 3 French

1 471 1560-14 •Instruction manual •Manuel d'utilisation 3 Spanish

1 471 1560-15 •Instruction manual •Manuel d'utilisation 3 Danish

1 471 1560-16 •Instruction manual •Manuel d'utilisation 3 Finnish

1 471 1560-17 •Instruction manual •Manuel d'utilisation 3 Norwegian

1 471 1560-18 •Instruction manual •Manuel d'utilisation 3 Dutch

Illustration
Schéma

100826 4 1 1992

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
67

Year
Year

Group
Groupe

US8711

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Door lock

Serrure de porte

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100906 4 8 2001

Info

1 1 438 4152-01 Locking unit Unité verrouillage 1
2 1 438 4144-01 •Plate •Plaque 3 Upper
3 1 438 4145-01 •Plate •Plaque 3 Middle
4 1 438 4146-01 •Plate •Plaque 3 Lower
5 1 471 9603-07 • • 1,2
6 1 471 4564-01 •Insulator •Isolation 3
7 2 471 8341-05 •Screw •Vis 3 MRT 3X16
8 2 732 2110-01 •Locking nut •Contre-écrou 3 M3
9 1 471 9555-02 •Coil •Bobine 1,2

10 1 471 7803-08 •Pressure spring •Ressort de pression 3
11 1 471 8502-16 •Washer •Rondelle 3
12 1 471 8341-03 •Screw •Vis 3 M3X10
13 2 724 1218-01 •Screw •Vis 3 MRX 3X4
14 1 471 9654-03 •Microswitch •Microrupteur 1,2
15 2 471 8341-17 •Screw •Vis 3 M4X25
16 2 732 2112-01 •Locking nut •Contre-écrou 3 M4
17 1 438 4149-01 •Rocker arm •Levier basculant 3
18 7 471 8342-11 •Screw •Vis 3 MRT-TT 4X6

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
69

Year
Year

Group
Groupe

US8802

Page
Page
71

EXSM 350 Aqua Clean,EXSM 350 FC,EXSM 350 HI-TEK,EXSM 350 SELECTA 28

Detergent container

Compartiment à savon

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101367 9 4 1995

Info

1 WITH SCREW IN TOP PANEL

1 472 6001-54 Detergent container Compartiment à savon 1,2 1F-1H

2 1 472 6002-05 •Shell •Pression coque 1
3 1 472 6003-04 •Box •Boîtier 1
4 1 472 6005-10 •Spray head •Vaporisateur 1 1F 1F
5 1 472 6005-01 •Spray head •Vaporisateur 1 1H 1H
6 6 472 6004-01 •Grommet •Oeillet 1
7 2 471 8401-01 •Nut •Écrou 3 M4
8 1 471 8163-01 •Gasket •Joint 1,2
9 11 471 8346-01 •Screw •Vis 3

10 1 438 0460-02 •Gasket •Joint 3
11 1 472 6006-01 •Siphon •Siphon 1,2
12 1 471 7809-02 •Spring •Ressort 1
13 1 471 7808-02 •Spring •Ressort 1
14 1 471 8644-03 Hood Capot 3
15 1 736 2828-51 Hose clamp Attache flexible 3
16 1 472 9902-59 Cover Couvercle 1,2
17 3 731 2314-42 •Nut •Écrou 3 M4
18 2 438 4139-01 Bracket Support de montage 3 W/FL 184-244

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Page
Page

1

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
432 0113-01 13

432 0113-02 13
438 0016-07 7
438 0028-01 59
438 0033-01 13
438 0051-01 59
438 0052-01 59
438 0053-01 59
438 0054-01 59
438 0055-01 59
438 0056-03 35
438 0056-03 37
438 0056-03 41
438 0078-01 9
438 0083-01 7
438 0084-01 7
438 0085-01 59
438 0093-01 7
438 0093-01 33
438 0093-01 59
438 0127-01 21
438 0145-13 21
438 0253-40 35
438 0253-40 37
438 0253-40 39
438 0253-42 41
438 0355-02 21
438 0355-02 55
438 0355-02 57
438 0358-02 21
438 0358-02 55
438 0358-02 57
438 0363-01 17
438 0422-01 13
438 0456-01 17
438 0457-01 17
438 0458-01 17
438 0459-01 17
438 0460-01 9
438 0460-02 71
438 0483-01 9
438 0621-01 7
438 0628-01 7
438 0630-01 7
438 0631-01 23
438 0636-01 23
438 0637-01 23
438 0639-01 9
438 0640-01 9
438 0641-01 9
438 0642-01 9
438 0643-01 29
438 0643-75 31
438 0644-01 9
438 0644-02 9
438 0645-01 9
438 0646-01 25
438 0647-01 25
438 0648-01 27
438 0649-01 9
438 0649-02 9
438 0650-01 57
438 0651-01 55
438 0651-01 57
438 0654-01 17
438 0658-01 7

438 0662-01 7
438 0664-01 17
438 0664-10 17
438 0665-01 13
438 0665-04 13
438 0666-02 13
438 0668-01 55
438 0670-21 17
438 0672-01 17
438 0673-01 21
438 0673-50 21
438 0675-01 23
438 0676-01 21
438 0679-01 35
438 0679-01 37
438 0679-01 39
438 0679-02 41
438 0680-01 43
438 0680-01 45
438 0681-01 23
438 0682-01 47
438 0682-01 49
438 0684-01 47
438 0685-01 49
438 0686-01 51
438 0686-11 53
438 0688-01 33
438 0689-01 7
438 0690-01 33
438 0691-01 7
438 0692-01 21
438 0693-01 23
438 0694-01 43
438 0694-01 45
438 0695-01 43
438 0695-01 45
438 0699-01 29
438 0699-01 31
438 2820-01 9
438 2820-02 9
438 2820-03 9
438 2820-04 9
438 2820-05 9
438 4009-01 27
438 4009-02 27
438 4100-01 17
438 4101-01 17
438 4118-01 19
438 4125-01 15
438 4126-02 13
438 4127-02 13
438 4128-01 13
438 4132-02 13
438 4139-01 71
438 4144-01 69
438 4145-01 69
438 4146-01 69
438 4147-02 11
438 4148-02 11
438 4149-01 69
438 4150-01 11
438 4152-01 11
438 4152-01 69
438 4157-01 7
438 4178-01 9
438 4240-01 55

438 4243-01 21
438 4243-01 55
438 4243-01 57
438 4244-01 21
438 4244-01 55
438 4244-01 57
438 4245-01 57
438 4247-02 7
438 4247-03 7
438 4265-01 21
438 4361-05 57
438 4361-06 55
438 4363-51 55
438 4363-53 57
438 4520-03 17
438 4521-10 17
438 4551-01 23
438 4832-01 13
438 7668-02 13
438 7668-09 13
438 9514-01 47
438 9514-01 49
438 9514-01 51
438 9514-01 53
438 9514-02 47
438 9514-02 49
438 9514-02 51
438 9514-02 53
438 9636-03 47
438 9636-03 49
438 9636-03 51
438 9636-03 53
438 9636-03 55
438 9636-03 57
471 1560-10 67
471 1560-11 67
471 1560-12 67
471 1560-13 67
471 1560-14 67
471 1560-15 67
471 1560-16 67
471 1560-17 67
471 1560-18 67
471 2059-18 23
471 2095-32 17
471 2098-71 9
471 2265-69 17
471 2401-49 23
471 2401-52 17
471 2416-83 17
471 2422-20 47
471 2432-25 19
471 2438-32 17
471 2439-90 23
471 2440-10 17
471 2440-10 43
471 2440-10 45
471 2440-12 17
471 2440-26 23
471 2440-36 17
471 2440-37 17
471 2441-44 17
471 2442-53 19
471 2442-53 43
471 2442-53 45
471 2449-72 19

471 2453-46 33
471 2456-71 33
471 2904-01 33
471 2937-02 41
471 3878-05 23
471 4403-02 17
471 4516-03 21
471 4527-78 25
471 4564-01 69
471 4564-02 7
471 4564-03 7
471 4586-01 29
471 4586-01 31
471 4595-03 27
471 4657-18 27
471 4657-19 27
471 4657-20 27
471 4657-70 27
471 4672-08 15
471 4705-02 25
471 4714-04 29
471 4714-04 31
471 4714-05 29
471 4714-05 31
471 4785-01 29
471 4785-01 31
471 4792-01 35
471 4792-01 37
471 4792-01 39
471 4792-01 41
471 4792-01 61
471 4792-01 63
471 4878-09 7
471 4878-84 29
471 4878-84 31
471 5410-22 57
471 5511-01 13
471 5516-02 13
471 5523-00 13
471 5525-01 13
471 5631-00 13
471 6536-78 47
471 6654-10 25
471 6657-15 65
471 6657-16 65
471 6657-17 65
471 6657-18 65
471 6657-19 65
471 6657-20 65
471 6657-21 65
471 6695-95 65
471 6696-32 63
471 6696-33 61
471 6696-33 63
471 6696-37 61
471 6696-37 63
471 6696-71 63
471 7111-41 33
471 7468-01 67
471 7473-21 51
471 7473-21 53
471 7673-01 25
471 7674-01 13
471 7686-01 55
471 7686-03 57
471 7701-63 23

Page
Page

2

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
471 7701-64 23

471 7703-02 23
471 7753-01 31
471 7801-07 59
471 7803-08 69
471 7803-21 11
471 7808-02 71
471 7809-02 71
471 7814-02 13
471 7851-02 59
471 7851-03 33
471 7864-01 7
471 7864-01 9
471 7864-01 13
471 7864-01 43
471 7864-01 45
471 7865-03 21
471 7865-03 55
471 7865-03 57
471 7867-01 7
471 7873-01 21
471 7909-10 9
471 7958-01 47
471 7958-01 49
471 7958-01 51
471 7958-01 53
471 7958-01 55
471 7958-01 57
471 7963-01 29
471 7963-01 31
471 7967-01 9
471 7967-01 55
471 7967-01 57
471 8118-06 33
471 8126-03 43
471 8126-03 45
471 8139-01 33
471 8139-11 33
471 8143-01 13
471 8143-01 15
471 8144-01 21
471 8159-07 13
471 8162-02 9
471 8163-01 71
471 8175-01 35
471 8175-01 37
471 8175-01 39
471 8175-01 41
471 8180-10 51
471 8180-10 53
471 8180-11 7
471 8180-12 47
471 8180-13 49
471 8180-13 51
471 8180-13 53
471 8180-14 47
471 8192-01 19
471 8195-01 59
471 8210-02 65
471 8210-03 65
471 8210-11 65
471 8210-12 65
471 8210-21 65
471 8210-22 65
471 8210-23 65
471 8210-31 65

471 8210-32 65
471 8210-51 65
471 8210-52 65
471 8210-62 35
471 8210-62 37
471 8210-62 39
471 8210-62 41
471 8210-63 65
471 8232-14 45
471 8234-01 61
471 8234-02 61
471 8234-04 41
471 8234-04 61
471 8234-05 35
471 8234-05 61
471 8234-08 61
471 8234-09 39
471 8234-09 61
471 8234-92 61
471 8234-92 63
471 8234-94 61
471 8234-94 63
471 8234-95 61
471 8234-95 63
471 8234-96 61
471 8234-96 63
471 8234-97 63
471 8234-98 61
471 8234-98 63
471 8235-04 41
471 8236-01 63
471 8236-02 63
471 8236-03 35
471 8236-03 37
471 8236-03 63
471 8236-04 63
471 8236-05 63
471 8236-06 63
471 8236-07 63
471 8236-08 63
471 8236-09 63
471 8236-12 63
471 8236-13 63
471 8236-14 63
471 8236-15 63
471 8243-05 33
471 8279-04 39
471 8279-04 43
471 8279-09 39
471 8279-09 43
471 8317-05 59
471 8320-05 17
471 8340-12 49
471 8340-13 21
471 8340-23 9
471 8340-23 23
471 8341-03 69
471 8341-05 7
471 8341-05 69
471 8341-11 25
471 8341-11 33
471 8341-17 69
471 8341-22 25
471 8341-46 7
471 8341-46 17
471 8341-51 13

471 8341-85 13
471 8342-11 11
471 8342-11 69
471 8344-35 9
471 8344-35 43
471 8344-35 45
471 8346-01 71
471 8401-01 71
471 8452-01 9
471 8502-14 23
471 8502-16 69
471 8502-27 45
471 8551-03 17
471 8608-00 43
471 8608-00 45
471 8614-02 35
471 8614-02 37
471 8614-02 39
471 8614-02 41
471 8622-05 35
471 8622-05 37
471 8622-05 39
471 8622-05 41
471 8622-06 35
471 8622-06 37
471 8622-06 39
471 8622-06 41
471 8623-01 41
471 8628-51 17
471 8636-04 15
471 8644-02 23
471 8644-03 71
471 8682-02 21
471 8682-03 21
471 8682-05 21
471 8683-01 45
471 8688-13 33
471 8688-13 59
471 8688-14 15
471 8690-01 13
471 8690-21 13
471 8690-21 15
471 8690-22 33
471 8690-28 15
471 8690-32 33
471 8733-10 29
471 8733-10 31
471 8750-11 21
471 8756-01 21
471 8756-01 55
471 8756-01 57
471 8756-51 21
471 8756-52 21
471 8756-52 55
471 8756-52 57
471 8759-01 21
471 8759-01 55
471 8759-01 57
471 8760-01 21
471 8760-01 55
471 8760-01 57
471 8760-02 21
471 8760-02 55
471 8760-02 57
471 8762-02 21
471 8778-01 21

471 8778-01 55
471 8778-01 57
471 8804-02 25
471 8804-51 25
471 8804-71 25
471 8810-02 25
471 8860-10 47
471 8860-10 49
471 8860-11 47
471 8955-01 25
471 8961-01 25
471 8964-07 27
471 8977-15 29
471 8977-20 31
471 8977-25 29
471 8980-01 67
471 8983-31 47
471 8983-31 49
471 8983-31 51
471 8983-31 53
471 8985-01 17
471 8990-01 55
471 8990-01 57
471 9006-61 21
471 9006-61 55
471 9006-61 57
471 9027-85 21
471 9027-85 55
471 9027-85 57
471 9030-35 43
471 9030-35 45
471 9035-20 47
471 9035-20 49
471 9035-20 51
471 9035-20 53
471 9037-93 39
471 9056-92 47
471 9202-33 33
471 9208-14 21
471 9219-16 25
471 9219-38 43
471 9219-38 45
471 9222-59 17
471 9223-72 25
471 9226-97 47
471 9226-97 49
471 9509-03 29
471 9509-03 31
471 9509-06 29
471 9509-06 31
471 9523-01 55
471 9528-02 51
471 9528-02 53
471 9528-02 55
471 9528-02 57
471 9529-10 51
471 9529-10 53
471 9529-11 57
471 9533-02 67
471 9550-15 51
471 9550-15 53
471 9555-02 69
471 9558-03 49
471 9560-01 17
471 9603-07 7
471 9603-07 69

Page
Page

3

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
471 9610-02 47

471 9610-04 47
471 9610-05 47
471 9610-06 47
471 9628-17 31
471 9628-19 31
471 9628-20 31
471 9628-94 31
471 9649-01 47
471 9649-01 49
471 9649-01 51
471 9649-01 53
471 9649-01 55
471 9649-01 57
471 9649-51 55
471 9649-51 57
471 9651-50 47
471 9653-03 51
471 9653-03 53
471 9654-03 69
471 9659-01 55
471 9675-01 55
471 9675-01 57
471 9703-12 23
471 9707-01 23
471 9743-01 23
471 9753-24 57
471 9753-43 55
471 9755-13 55
471 9755-13 57
471 9773-01 55
471 9773-01 57
471 9883-01 13
471 9883-02 15
471 9884-01 15
472 5752-04 27
472 5756-01 29
472 5756-01 31
472 5756-08 29
472 5756-08 31
472 6001-54 71
472 6002-05 71
472 6003-04 71
472 6004-01 71
472 6005-01 71
472 6005-10 71
472 6006-01 71
472 6011-00 59
472 6012-00 59
472 6061-04 49
472 6061-04 51
472 6061-04 53
472 6061-07 47
472 6079-00 25
472 6149-06 17
472 6529-10 17
472 6761-01 39
472 8969-03 27
472 9187-01 11
472 9900-27 67
472 9900-28 67
472 9900-29 67
472 9900-30 67
472 9900-31 67
472 9900-52 67
472 9900-53 67

472 9900-54 67
472 9900-76 67
472 9902-46 17
472 9902-59 71
472 9902-72 51
472 9902-72 53
472 9902-74 47
472 9902-74 49
472 9902-90 17
472 9902-91 17
472 9903-43 13
472 9911-04 17
472 9911-05 17
472 9911-06 17
472 9911-07 17
472 9913-22 19
724 1218-01 69
725 2289-61 9
725 2289-61 27
725 2289-61 29
725 2289-61 31
725 2366-61 7
725 2366-61 17
725 2370-61 11
725 2370-61 17
725 2453-51 23
725 2463-71 23
725 2491-51 23
725 2536-51 7
725 2540-51 17
725 2632-51 7
725 2634-51 23
728 8362-01 23
731 2314-42 71
731 2316-42 13
731 2318-01 23
732 2110-01 7
732 2110-01 69
732 2112-01 55
732 2112-01 57
732 2112-01 69
732 2118-01 17
732 2118-01 23
732 2122-01 7
732 2124-01 7
732 2124-01 23
732 3116-14 13
734 1136-01 55
734 1136-01 57
734 1153-09 13
734 1164-01 17
734 1171-09 13
734 1173-01 23
734 1178-01 7
734 1178-01 17
734 1186-01 7
734 1186-01 23
735 2146-01 25
735 3126-01 13
735 3173-10 17
736 2816-51 35
736 2816-51 37
736 2816-51 39
736 2816-51 41
736 2825-51 17
736 2825-51 21

736 2825-51 35
736 2825-51 37
736 2825-51 39
736 2825-51 41
736 2828-51 71
736 2831-51 19
736 2837-51 33
736 2840-51 17
736 2840-51 33
736 2842-01 19
736 2846-51 7
736 2846-51 21
736 2849-51 21
736 2849-51 33
740 4209-00 15
740 4811-03 15
741 4102-20 33
741 4114-20 41
741 5115-24 37
741 5115-24 39
742 1115-20 43
742 1115-20 45
742 5115-20 35
742 5115-20 37
742 5115-20 39
742 5115-20 41
744 3115-06 43
744 3115-06 45
762 1116-10 15
762 1191-10 55
762 1191-10 57
762 3211-01 47
762 3211-01 49
762 3211-01 51
762 3211-01 53
762 3231-01 47
762 3231-01 49
762 3231-01 51
762 3231-01 53
762 3251-01 53
762 8201-91 55
762 8201-91 57
762 9105-05 35
762 9105-05 37
762 9105-05 39
762 9105-05 41
767 5101-92 47
767 5101-92 49
767 5102-92 47
767 5102-92 49
767 5102-92 51
767 5102-92 53
767 5103-18 47
767 5103-18 49
877 5211-08 35
877 5211-08 37
877 5211-08 39
877 5211-08 41
877 5252-01 35
877 5252-01 37
877 5252-01 39
877 5252-01 41

Page
Page

4

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page

461 Doughty Blvd., Inwood, L.I., N.Y. 11096-0338

Telephone: [phone]

Parts and Service FAX: [phone]

Sales and Administration FAX: [phone]
