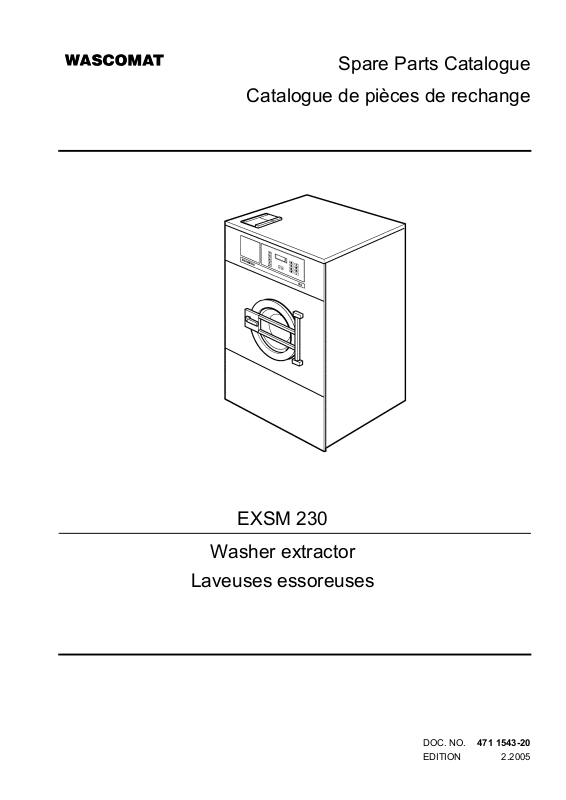

Wascomat EXSM 230 Parts Diagram

Spare Parts Catalogue

Catalogue de pièces de rechange

EXSM 230

Washer extractor

Laveuses essoreuses

471 1543-20DOC. NO.

EDITION 2.2005

Group

8

Groupe

List of issues

US25

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 2

Illustration Page Table of contents
100046 53 Inlet valve 3/4", 3-way

100355 29 Control panel
100495 25 Control panel
100557 27 Control panel
100568 59 Inlet valve 1/2", 3/4", 1", 1 1/4", 2"
100582 61 Motor
100605 63 Card programmer
100771 51 Drain valve
100798 57 Inlet valve 3/4", 2-way
100799 55 Inlet valve 3/4", 1-way
100826 65 Memory cartridge complete
100892 13 Door and hinged joint
100905 11 Door and locking system
100906 67 Door lock
100935 7 Frame and drum
100936 9 Panels
100937 15 End piece with inner drum
100938 17 Rear panel with components
100939 21 Motor bracket and motors
100940 35 Cold and hot water
100941 33 Machines for cold and hot water
100942 31 Drain valve and hoses
100943 41 Control unit
100944 39 Control unit
100965 43 Control unit
101073 49 Steam components
101074 37 Water connections
101127 23 Motor bracket and motors
101172 45 Control unit
101173 47 Components
101329 19 Rear panel
101367 69 Detergent container

Group

8

Groupe

US25

Page
Page

5

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 2

Table of contents Table des matières Page/Page

Frame and drum Cadre et tambour 7
Panels Panneaux 9
Door and locking system Plaque et serrure de plaque 11
Door and hinged joint Assemblage articulé et plaque 13
End piece with inner drum Pignon arrière avec tambour intérieur 15
Rear panel with components Panneau arrière avec éléments 17
Rear panel Panneau arrière 19
Motor bracket and motors Support moteur et moteurs 21
Motor bracket and motors Support moteur et moteurs 23
Control panel Pignon arrière avec tambour intérieur 25
Control panel Pignon arrière avec tambour intérieur 27
Control panel Pignon arrière avec tambour intérieur 29
Drain valve and hoses Soupape de purge et flexibles 31
Machines for cold and hot water Machines pour eau chaude et froide 33
Cold and hot water Machines eau chaude et eau froide 35
Water connections Raccords d'eau 37
Control unit Unité de commande 39
Control unit Unité de commande 41
Control unit Unité de commande 43
Control unit Unité de commande 45
Components Composants 47
Steam components Composants 49
Drain valve Purgeur 51
Inlet valve 3/4", 3-way Soupape de admission 3/4", 3 voies 53
Inlet valve 3/4", 1-way Soupape de admission 3/4", 1 voie 55
Inlet valve 3/4", 2-way Soupape de admission 3/4", 2 voies 57
Inlet valve 1/2", 3/4", 1", 1 1/4", 2" Soupape de admission 1/2", 3/4", 1", 1 1/4", 2" 59
Motor Moteur 61
Card programmer Programmateur cartes 63
Memory cartridge complete Cassette de mémoire complet 65
Door lock Serrure de porte 67
Detergent container Compartiment à savon 69

Group
Groupe

US25

Page
Page

7

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 28

Frame and drum

Cadre et tambour

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

100935 5 11 2000

EXSM 230 FC

EXSM 230 SELECTA 28

EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK

1 1 1 1 438 4170-01 Frame Base 3 5

1 438 4425-01 Frame Base 3 FC

2 2 2 2 438 4184-01 Tension strap Extenseur 3 LONG
3 2 2 2 438 4182-01 Tension strap Extenseur 3 SHORT
4 2 2 2 725 2630-51 Screw Vis 3 M16X50
5 4 4 4 734 1186-01 Washer Rondelle 3 BRB 17X30
6 2 2 2 732 2124-01 Locking nut Contre-écrou 3 M16
7 16 16 16 725 2536-51 Screw Vis 3 M12X30
8 32 32 32 734 1178-01 Washer Rondelle 3 BRB 13X24
9 16 16 16 732 2122-01 Locking nut Contre-écrou 3 M12

10 1 1 1 438 0093-01 Drain valve Purgeur 1,2 Complete See group

11 1 1 1 438 0016-05 Pipe Tube 3
12 2 2 2 471 7867-01 Pin Goupille/broche 3
13 1 1 1 471 4835-01 Drain hose Flexible de vidange 1 Ø75
14 3 3 3 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
15 1 1 1 438 0083-01 Joint sleeve Couvre-joint 3
16 1 1 1 438 0084-01 Connection Flexible caoutchouc 3
17 14 14 14 471 7864-01 Clip Colliers de serrage 3 M6
18 1 1 1 438 4155-01 End piece Pignon 3
19 1 1 1 438 4157-01 Plate Plaque 3
20 10 10 10 471 8341-46 Screw Vis 3 MRT6X16
21 1 1 1 438 4158-01 Outer drum Extérieur du tambour 3 Hot water Non-heated
22 1 1 1 471 8636-01 Nipple Raccord 3

1 1 472 9913-22 Sensor Capteur 1,2 Complete SELECTA 28
23 1 1 471 8192-01 •Bushing •Douille 1,2 SELECTA 28
24 1 1 1 438 4247-01 Out of balance switch Commutateur asymétrique 1,2

1 438 4247-04 Out of balance switch Commutateur asymétrique 1,2 FC
25 1 1 1 471 9603-07 •Microswitch •Microrupteur 1,2
26 1 1 1 471 4564-02 •Insulating plate •Plaque isolante 1
27 2 2 2 471 8341-05 •Screw •Vis 3 MRT 3X16
28 2 2 2 732 2110-01 •Locking nut •Contre-écrou 3 M3
29 1 1 1 471 4878-09 •Cable set •Jeu de câbles 3

Illustration

Issue
Issue

Info

Notes
Remarques

US8107

Month
Month

Year
Year

Group
Groupe

US25

Page
Page

9

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 28

Panels

Panneaux

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

100936 5 11 1994

EXSM 230 FC

EXSM 230 SELECTA 28

EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK

1 1 1 1 438 4171-01 Front panel Panneau avant 1 Stainless steel UPPER

2 1 1 1 438 4172-01 Front panel Panneau avant 1 Stainless steel LOWER

3 2 2 2 471 8345-23 Screw Vis 3 5X10
4 2 2 2 471 8405-01 Nut Écrou 3 M5
5 2 2 2 735 2146-01 Washer Rondelle 3 M5 5,3
6 2 2 2 471 8341-22 Screw Vis 3 MRT 5X8
7 6 6 6 471 8344-35 Screw Vis 3 M6X16
8 2 2 2 438 4188-01 Side panel Panneau latéral 3

9 2 2 2 471 2098-71 Insulating disc Couche isolante 3 400X700
10 12 12 12 471 7864-01 Clip Colliers de serrage 3 M6
11 10 10 10 471 8641-01 Plug Fiche 3
12 1 1 1 Brace bracket Support de montant 100938
13 8 8 8 725 2366-61 Screw Vis 3 M6SF 6X12
14 1 1 1 471 4529-02 Cover Couvercle 3
15 4 4 4 725 2289-61 Screw Vis 3 M4X10
16 1 1 1 438 4179-01 Rear panel Panneau arrière 3

1 1 1 438 4179-02 Rear panel Panneau arrière 3 Steam heated

1 438 4424-01 Rear panel Panneau arrière 3 HOT WATER, FC

17 1 1 1 472 9184-03 Brace Montant 3
18 4 4 4 725 2289-61 Screw Vis 3 M4X10
19 1 1 1 472 9163-04 Top panel Couvercle 1
20 1 1 1 471 7909-05 Rail Support 3
21 3 3 3 471 8452-01 Pop rivet Rivet 3
22 1 471 7647-68 Type plate Numéro série plaque 3 FLEX-O-MATIC

1 471 7647-67 Type plate Numéro série plaque 3 SELECTA 28

1 471 7647-86 Sign Signe 3 HI-TEK

23 1 1 1 Cover Couvercle 1 See group US8802
24 1 1 1 •Rail •Support 3 See group US8802
25 3 3 3 •Nut •Écrou 3 M4
26 1 1 1 438 0078-01 Gasket Joint 1,2 -95/1756

1 438 0460-01 Gasket Joint 1,2 95/1757-
27 1 1 1 Detergent container Compartiment à savon See group US8802
28 1 1 1 472 9150-02 Bracket Support de montage 3
29 1 1 1 438 0150-01 Bracket Support de montage 3
30 1 1 1 438 4178-01 Bracket Support de montage 3
31 4 4 4 471 8317-01 Screw Vis 3
32 6 6 6 725 2370-51 Screw Vis M6X20
33 1 1 1 471 8158-02 Gasket Joint 1 L=1415
34 1 1 1 471 2440-35 Strip Ruban 1

Illustration

Issue
Issue

Info

Notes
Remarques

2

2

Month
Month

Year
Year

Group
Groupe

US25

Page
Page
11

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 28

Door and locking system

Plaque et serrure de plaque

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100905 5 3 1996

Info

1 1 Door Plaque 100892
2 1 472 9900-81 Arm and plate Bras et tableau 1
3 1 471 7803-21 Spring Ressort 3
4 4 471 8342-44 Screw Vis 3 MRT-TT 6X12
5 2 472 9187-01 Clamp Bride de fixation 3
6 1 438 4152-01 Locking unit Unité verrouillage 1,2 See group US8711
7 1 471 8342-11 Screw Vis 3 MRT-TT 4X6

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

US25

Page
Page
13

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 28

Door and hinged joint

Assemblage articulé et plaque

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100892 2 2 2003

Info

1 1 438 4326-01 Door Plaque 1,2 Complete
2 1 438 4130-01 •Door ring •Anneau de la porte 3
3 1 471 2431-28 •Door glass •Vitre de la porte 1,2
4 1 471 2431-29 •Door gasket •Joint de la porte 1,2 Black
5 1 438 4117-02 •Bracket •Pupitre 3
6 1 ••Hub ••Moyeu 3
7 1 472 9901-08 ••Door handle ••Poignée de la porte 1,2 Kit -92/1259

1 472 9903-43 ••Door handle ••Poignée de la porte 1,2 Kit 92/1259-95/1832

8 1 438 0422-02 •••Shaft •••Arbre 3

9 1 471 7814-02 •••Spring •••Ressort 3
10 1 438 4127-02 •••Handle •••Poignée 1,2
11 1 471 8341-85 •••Screw •••Vis 3 M6X16
12 2 438 0033-01 •••Bushing •••Douille 3
13 1 471 7961-02 •••Plug •••Fiche 3
14 1 438 4126-02 •••Hub •••Moyeu 1 95/1833-
15 1 735 3126-01 •••Circlip •••Attache en forme C 3 95/1833-
16 4 734 1153-09 ••Washer ••Rondelle 3 BRB 6,4X12
17 4 732 3116-14 ••Nut ••Écrou 3 M6
18 1 438 4132-02 ••Pin ••Goupille 3
19 2 438 4128-01 Hinged joint Assemblage articulé 3
20 4 471 8341-51 Screw Vis 3 L=60
21 1 471 7674-01 Sign Signe 3
22 1 471 7668-01 Warning sign Signal avertissement 3 Swedish

1 471 7668-02 Warning sign Signal avertissement 3 English
1 471 7668-03 Warning sign Signal avertissement 3 German
1 471 7668-04 Warning sign Signal avertissement 3 French
1 471 7668-05 Warning sign Signal avertissement 3 Italian
1 471 7668-06 Warning sign Signal avertissement 3 Norwegian
1 471 7668-07 Warning sign Signal avertissement 3 Finnish
1 471 7668-08 Warning sign Signal avertissement 3 Danish
1 471 7668-09 Warning sign Signal avertissement 3 Spanish
1 471 7668-10 Warning sign Signal avertissement 3 Dutch
1 471 7668-11 Warning sign Signal avertissement 3 Polish
1 471 7668-12 Warning sign Signal avertissement 3 CZECISH
1 471 7668-13 Warning sign Signal avertissement 3 Russian

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

US25

Page
Page
15

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 28

End piece with inner drum

Pignon arrière avec tambour intérieur

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100937/4 8 3 1997

Info

1 1 471 4416-06 Back plate Pignon arrière 1 WITH INNERDRUM, COMPL.

1 438 4426-01 Back plate Pignon arrière 1 WITH INNER DRUM,COMPL.,

2 1 471 2439-04 •Back plate •Pignon arrière 3

3 1 471 4417-01 •Plate •Plaque 3 Stainless steel

4 1 471 2474-02 •Plate •Plaque 3

5 1 471 2440-89 •Washer •Rondelle 3

6 6 471 8311-00 •Screw •Vis 3 M6SFTT 5X16

7 1 471 4447-02 •Inner drum •Intérieur du tambour 1

8 1 472 9902-11 •Repair kit •Kit reconditionnement 1,2

9 1 ••Bushing ••Douille
10 3 ••Sealing ring ••Bague d'étanchéité
11 1 ••Seal ••Joint
12 1 ••Ball bearing ••Roulement à billes
13 1 ••Spacer ••Entretoise
14 1 ••C-clamp ••Presse à main
15 1 ••Ball bearing ••Roulement à billes
16 1 ••O-ring ••Joint torique
17 1 471 2539-02 •Pulley •Poulie 1

1 438 4420-10 •Pulley •Poulie 1 FC
17A 2 471 9560-01 ••Magnet ••Aimant 1
18 1 438 4176-01 •Bearing housing •Logement de palier 3
19 6 725 2634-71 •Screw •Vis 3 M16X60
20 6 734 1186-01 •Washer •Rondelle 3 BRB 17X30
21 1 438 0456-01 •Nipple •Raccord 1
22 1 471 2440-10 •Gasket •Joint 1
23 1 438 0457-01 •Nut •Écrou 1
24 1 438 0458-01 •Nipple •Raccord 1
25 1 471 2440-12 •Gasket •Joint 1
26 1 438 0459-01 •Nut •Écrou 1
27 1 438 4101-01 •Nipple •Raccord 1
28 1 471 2441-44 •Gasket •Joint 1
29 1 438 4100-01 •Nut •Écrou 1
30 1 471 8551-02 •Sleeve •Manchon 1
31 1 471 8512-01 ••Lock washer ••Rondelle d'arrêt 1
32 1 471 8402-01 ••Nut ••Écrou 1
33 Not used
34 1 438 4193-01 Bracket Support 3
35 4 725 2366-61 Screw Vis 3 M6SF 6X12
36 2 471 2439-73 Tension strap Extenseur 3
37 2 471 9222-59 Screw Vis 3 M8X140
38 4 471 8502-14 Washer Rondelle 3 BRB 8,4X17
39 2 732 2118-01 Locking nut Contre-écrou 3 M8
40 1 471 4403-02 Hose Flexible 1
41 2 471 2432-25 Hose nipple Mamelon de flexible 1
42 2 736 2840-51 Hose clamp Attache flexible 3 Ø50-63
43 1 736 2831-51 Hose clamp Attache flexible 3 Ø36-42
44 1 471 2449-72 Hose Flexible 3
45 2 736 2842-01 Clamp Attache 3 A12
46 1 471 2095-32 Air chamber Chambre à air 1
47 1 471 2401-52 Nipple Raccord 3
48 1 471 2433-14 Hose Flexible 3 L=940 L=940
49 1 471 2265-69 T-pipe Tube en T 3
50 1 471 2440-37 Hose Flexible 3
51 1 471 2416-83 Hood Capot 3
52 1 736 2825-51 Hose clamp Attache flexible 3 Ø32
53 1 438 0363-01 Bracket Pièce de retenue 3
54 1 471 8985-01 Sensor Capteur 1,2
55 1 725 2370-61 Screw Vis 3 M6SF 6X20

Illustration

Notes
Remarques

FC

Issue
Issue

Month
Month

Year
Year

Group
Groupe

US25

Page
Page
17

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 28

Rear panel with components

Panneau arrière avec éléments

Item
Article

Quantity
Quantité

Art.No
Réf. article

Description Description Info

Schéma

100938 7 11 2004

EXSM 230 FC

EXSM 230 SELECTA 28

EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK

1 1 1 1 Rear panel Panneau arrière 3

1 1 1 438 4179-02 Rear panel Panneau arrière 3 Steam heated

2 1 471 4514-19 Brace bracket Support de montant 3

1 1 471 4514-20 Brace bracket Support de montant 3

3 1 1 1 472 5358-03 Plate Plaque 3
4 1 1 1 471 2413-21 Washer Rondelle 3
5 2 2 2 725 2366-61 Screw Vis 3 M6SF 6X12
6 3 3 3 471 2413-21 Washer Rondelle 3
7 1 1 1 471 4516-01 Air inlet Prise d'air 3
8 1 1 1 471 4437-02 Hose Flexible 3

9 1 1 1 736 2849-51 Hose clamp Attache flexible 3 Ø77-93
10 1 1 1 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
11 1 1 1 438 0083-01 Joint sleeve Couvre-joint 3
12 1 1 1 471 4529-02 Cover Couvercle 3
13 2 2 2 471 9006-61 Cable clamp Fixation câbles 3
14 2 2 2 724 1303-01 Screw Vis 3 M4X40
15 1 1 1 762 1182-10 Grommet Oeillet 3 Ø22,2MM
16 1 1 1 762 1209-10 Grommet Oeillet 3
17 1 1 1 762 7105-80 Ground connection Connexion à la masse 3
18 1 1 1 471 9201-62 End plate Plaque isolante 3 220-380V
19 1 1 1 762 7111-10 Terminal connection Bloc de connexion 3 3 Phase

1 762 7113-10 Terminal connection Bloc de connexion 3 0,5-6MM²,4-POLE 3 N
20 1 1 1 762 7146-90 End support Support 3
21 Not used
22 Not used
23 Not used
24 1 1 1 471 2410-22 Cover Couvercle 3
25 2 2 2 729 9342-61 Screw Vis 3 4,2X13
26 6 6 6 735 2436-01 Lock washer Rondelle d'arrêt 3
27 1 1 1 471 8756-01 Fuse holder Porte-fusible 1,2 5X20 MM
28 1 1 1 471 8756-51 Insert Insertion 1,2 5X20MM 96/2065-

1 1 1 471 8756-52 Insert Insertion 1,2 6,3X32MM,60Hz

29 1 1 1 471 9027-85 Fuse Porte-fusible 1,2 60Hz -96/2064

1 1 1 471 8750-11 Fuse Porte-fusible 1,2 1,25A 96/2065-
30 2 2 2 471 8317-01 Screw Vis
31 1 1 1 438 0145-08 Hose Flexible 3
32 1 1 1 736 2825-51 Hose clamp Attache flexible 3 Ø32
33 1 1 1 438 0127-01 Lock Serrure 3
34 Not used
35 2 2 2 472 6761-01 Cover washer Rondelle protection 3
36 1 1 1 471 8726-01 Grommet Oeillet 3
37 1 1 1 471 8780-31 Nut Écrou 3 15
38 1 471 9550-10 Transformer Transformateur 1
39 1 471 4877-02 Cable set Jeu de câbles 3 TRANSFORMER
40 1 725 2327-51 Screw Vis 3 M5X12
41 1 732 2114-01 Locking nut Contre-écrou 3 M5

Illustration

Issue
Issue

Info

Month
Month

Notes
Remarques

-96/2064

Year
Year

Group
Groupe

US25

EXSM 230 FC

Rear panel

Panneau arrière

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101329 5 6 1998

Info

1 1 438 4423-01 Back plate Pignon arrière 3 FC
2 1 438 0676-01 Plate Tableau 3
3 1 471 4516-03 Air inlet Prise d'air 3
4 1 438 0692-01 Hose Flexible 1
5 1 736 2849-51 Hose clamp Attache flexible 3 Ø77-93
6 3 736 2846-51 Hose clamp Attache flexible 3 Ø73-83
7 1 438 4244-01 Cover Couvercle 3
8 1 438 0358-02 Cover Couvercle 3

9 1 438 0145-13 Hose Flexible 1
10 1 736 2825-51 Hose clamp Attache flexible 3 Ø32
11 1 438 0127-01 Lock Serrure 3
12 1 438 4243-01 Mounting plate Plaque de montage 3
13 1 471 8759-01 Block Cale 3

1 471 8762-02 Block Cale 3 3AC
14 1 471 7865-03 Cable clip Pièce fixation câbles 3
15 1 471 9006-61 Cable clamp Fixation câbles 3
16 1 471 8760-01 Block Cale 3
17 1 471 8760-02 End support Support 3
18 1 438 0355-02 Mounting plate Plaque de montage 3
19 2 471 8750-11 Fuse Porte-fusible 1,2 1,25A

2 471 9027-85 Fuse Porte-fusible 1,2 60Hz
20 2 471 8756-01 Fuse holder Porte-fusible 1,2 5X20 MM
21 2 471 8756-51 Insert Insertion 1 5X20MM 96/2065-

2 471 8756-52 Insert Insertion 1 6,3X32MM,60Hz -96/2064
22 2 471 9027-85 Fuse Porte-fusible 1,2 60Hz -96/2064

2 471 8750-11 Fuse Porte-fusible 1,2 1,25A 96/2065-
23 6 471 8340-23 Screw Vis 3 RTS 4,2X13
24 6 735 2136-01 Lock washer Rondelle d'arrêt 3 AZ 4,3 4,3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
19

Year
Year

Group
Groupe

US25

Page
Page
21

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 28

Motor bracket and motors

Support moteur et moteurs

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100939 6 11 1997

Info

1 1 438 4190-01 Motor shelf Berceau 3
2 1 471 2420-47 Clamp Bride de fixation 3
3 1 725 2372-51 Screw Vis 3 M6X25
4 1 732 2116-01 Locking nut Contre-écrou 3 M6
5 1 438 4192-01 Shaft Arbre 3
6 2 735 3122-20 Circlip Attache en forme C 3 NO. 15
7 2 471 2059-18 Rubber bushing Douille caoutchouc 1
8 1 438 4191-01 Plate Tableau 3

9 2 725 2467-71 Screw Vis 3 M8X80
10 2 731 2318-01 Nut Écrou 3 M8
11 1 471 2440-26 1
12 1 471 2439-90 Tensioner spring Ressort tendeur 1
13 1 471 8502-14 Washer Rondelle 3 BRB 8,4X17
14 1 732 2118-01 Locking nut Contre-écrou 3 M8
15 1 471 4878-05 Cables Câble 3
16 1 471 9709-01 Motor Moteur 1,2 208-240V 3AC 60Hz

1 471 9709-02 Motor Moteur 1,2 220V 3AC 50Hz
1 471 9709-26 Motor Moteur 1,2 380-415V 3AC 50Hz

1 471 9709-27 Motor Moteur 1,2 380V 60Hz

17 2 471 2440-27 Screw Vis 3
18 1 471 4647-66 Pulley Poulie 3 D64
19 4 728 8362-01 Screw Vis 3 SK6SS 6X8
20 1 471 9721-24 Motor Moteur 1,2 208-240V 3AC 60Hz

1 471 9721-25 Motor Moteur 1,2 380-415V 3AC 50Hz

1 471 9721-27 Motor Moteur 1,2 380V 60Hz
1 471 9721-26 Motor Moteur 1,2 220V 3AC 50Hz

21 4 725 2449-51 Screw Vis 3 M8X16
22 6 734 1164-01 Washer Rondelle 3 8,4X17
23 1 438 4180-03 3

1 438 4180-04 3
24 1 471 7701-59 1,2 SET
25 1 471 7701-62 V-belt Courroie trapézoïdale 1,2 SET
26 2 734 1191-01 Washer Rondelle 3 20X36

Illustration

Issue
Issue

Notes
Remarques

Month
Month

440-480V 3AC 60Hz

440-480V 3AC 60Hz

Year
Year

Group
Groupe

US25

Page
Page
23

EXSM 230 FC

Motor bracket and motors

Support moteur et moteurs

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101127 2 9 1994

Info

1 1 438 4422-01 Motor shelf Berceau 3
2 2 725 2634-51 Screw Vis 3 M16X70
3 4 734 1186-01 Washer Rondelle 3 BRB 17X30
4 2 471 2059-18 Rubber bushing Douille caoutchouc 3
5 2 438 0675-01 Bushing Douille 3
6 2 732 2124-01 Locking nut Contre-écrou 3 M16
7 4 725 2491-51 Screw Vis 3 M10X20
8 4 734 1173-01 Washer Rondelle 3 BRB 10,5X21

9 Not used
10 Not used
11 Not used
12 1 471 2440-26 3
13 1 471 2439-90 Tensioner spring Ressort tendeur 3
14 1 471 8502-14 Washer Rondelle 3 BRB 8,4X17
15 1 732 2118-01 Locking nut Contre-écrou 3 M8
16 1 438 3019-23 Cables Câble 3 GROUND,MOTOR/FRAME
17 1 471 8340-23 Screw Vis 3 RTS 4,2X13
18 Not used
19 Not used
20 Not used
21 Not used
22 2 728 8362-01 Screw Vis 3 SK6SS 6X8
23 1 471 9741-01 Motor Moteur 1,2
24 Not used
25 1 438 4342-01 Pulley Poulie 3
26 Not used
27 1 471 7703-03 1,2 SET
28 Not used
29 Not used

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

US25

Page
Page
25

EXSM 230 FLEX-O-MATIC

Control panel

Pignon arrière avec tambour intérieur

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100495 4 3 1995

Info

1 1 471 4782-39 Control panel Pupitre de commande 3 Black

2 1 471 4527-78 User instructions Instruction de 3 ENGLISH, SILVER

fonctionnement

3 7 472 6079-00 Grommet Oeillet 3 French

4 1 471 4705-02 Frame Châssis 3

5 1 471 9219-15 Card programmer Programmateur cartes 1,2 50Hz See group US8337

1 471 9223-72 Card programmer Programmateur cartes 1,2 60Hz See group US8337
6 2 471 8341-22 Screw Vis 3 MRT 5X8
7 2 735 2146-01 Washer Rondelle 3 M5 5,3
8 1 471 8955-01 Program card Carte programme 1,2 80 STEPS

1 471 9219-16 Program card Carte programme 1,2 120 STEPS
9 1 471 6654-10 Pin Goupille 1,2 SET 10PCS

10 1 471 8961-01 Pliers Pince 1,2
11 1 471 8810-01 Thermometer Thermomètre 1,2

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

US25

EXSM 230 SELECTA 28

Control panel

Pignon arrière avec tambour intérieur

Item

Qua.

Article

Qua.

1 1 471 4782-64 Control panel Pupitre de commande 1
2 1 472 5752-04 Panel sign Voyant du tableau 1 English
3 1 471 8964-04 Printed circuit board Circuit imprimé 1,2
4 3 472 8969-03 Bracket Pièce de retenue 1
5 1 438 4009-01 Heat shield Bouclier thermique 3 Lower
6 Not used
7 1 471 4595-01 Bracket Pupitre 3
8 7 725 2289-61 Screw Vis 3 M4X10
9 1 471 4657-18 Plastic pocket Pochette plastique 3

10 2 471 4657-20 Instruction card Carte d'instructions 3
11 1 471 4657-19 Sign Signe 3
12 1 471 4657-70 Pen Feutre 3
13 1 438 4009-02 Heat shield Bouclier thermique 3 Upper

Art.No
Réf. article

Description Description Info

Illustration
Schéma

100557 4 6 1995

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
27

Year
Year

Group
Groupe

US25

EXSM 230 HI-TEK

Control panel

Pignon arrière avec tambour intérieur

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100355/7 7 12 2001

Info

1 1 471 4782-42 Control panel Pupitre de commande 3 Black

1 471 4782-77 Control panel Pupitre de commande 3 Black FC
2 1 471 8977-13 Printed circuit board Circuit imprimé 1,2 -94/1708

1 471 8977-24 Printed circuit board Circuit imprimé 1,2 94/1709-

3 Not used
4 Not used
5 Not used
6 1 471 4785-01 •Guide •Guide 3
7 Not used
8 Not used
9 1 Program memory Mémoire programme 1,2

10 1 471 4878-84 Switch Commutateur 1,2 Complete
11 1 471 8733-10 Key Touche 1,2
12 1 472 5756-01 Panel sign Voyant du tableau 1 English

1 472 5756-08 Panel sign Voyant du tableau 1 French

13 2 471 4586-01 Lock plate Gâche de serrure 3
14 1 471 4714-04 Heat shield Bouclier thermique 3
15 Not used
16 1 471 4714-05 Heat shield Bouclier thermique 3
17 Memory cartridge Cassette de mémoire See group US8342
18 Not used
19 Not used

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
29

Year
Year

Group
Groupe

US25

Page
Page
31

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 28

Drain valve and hoses

Soupape de purge et flexibles

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100942 10 12 1999

Info

1 1 438 0093-01 Drain valve Purgeur 1,2 Complete Complete See

2 471 8210-02 Valve Soupape 1,2 1/2'' 220-240V 50Hz See

2 1 471 2904-01 Connection Flexible caoutchouc 1,2

1 471 8236-02 Valve Soupape 1,2 208-240V 50Hz 3-way USA

3 3 736 2849-51 Hose clamp Attache flexible 3 Ø77-93
4 1 471 7851-03 Hose clamp Attache flexible 3 Ø95-115
5 1 471 4427-01 Hose Flexible 1,2
6 1 736 2837-51 Hose clamp Attache flexible 3 Ø48-54
7 1 736 2840-51 Hose clamp Attache flexible 3 Ø50-63
8 1 438 0056-03 Nipple Raccord 3 Black, 3/4"
9 1 471 8243-04 Solenoid valve Electrovanne 1,2 230V 50Hz

10 2 471 8341-01 Screw Vis 3 M3X6
11 3 471 8688-12 Nipple Raccord 3 1/4''
12 2 471 8688-13 Nipple Raccord 3 1/8''
13 2 471 8139-01 Hose Flexible 1,2 L=330 L=330
14 1 471 8139-11 Hose Flexible 1,2 L=1900 L=1900
15 1 471 2425-28 Hose Flexible 1,2 L=1500

Illustration

Issue
Issue

Notes
Remarques

Month
Month

group US8107

group US8116

See group US8113

Year
Year

Group
Groupe

US25

Page
Page
33

EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK

Machines for cold and hot water

Machines pour eau chaude et froide

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100941 7 1 1999

Info

1 2 471 8210-63 Valve Soupape 1,2 60Hz See group US8125

2 471 8210-02 Valve Soupape 1,2 1/2'' 220-240V 50Hz See

2 1 471 8236-53 Valve Soupape 1,2 240V 60Hz 3-way See group

1 471 8236-02 Valve Soupape 1,2 208-240V 50Hz 3-way See

3 1 471 8622-01 Nipple Raccord 3 1/2''-3/4'' 50Hz
3A 1 471 8622-01 Nipple Raccord 3 1/2''-3/4'' 50Hz -97/2169
4 RQ 877 5252-01 Hose Flexible 1 Per 1 m PER 1M
5 RQ 877 5211-08 Hose Flexible 1 Per 1 m PER 1M
6 4 736 2825-51 Hose clamp Attache flexible 3 Ø32
7 6 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
8 2 471 8623-01 Connection Embrayage 3 1/2''
9 1 438 0056-01 Nipple Raccord 3

10 1 471 8175-01 Plug Fiche 3
11 1 Detergent container Compartiment à savon 1,2 See group US8802
12 1 471 4792-01 Tool Outil 1,2
13 1 762 9105-05 Cable strap Serre-câble 3
14 1 471 2094-85 Nipple Raccord 1,2 R 3/4-NH
15 1 471 8693-21 Filter Filtre 3
16 1 471 8693-02 Nipple Raccord 3 1/2''-3/4'' 97/2170-
17 1 471 8693-21 •Filter •Filtre 1

Illustration

Issue
Issue

Notes
Remarques

group US8125

US8113

group US8113

Month
Month

Year
Year

Group
Groupe

US25

Page
Page
35

EXSM 230 SELECTA 28

Cold and hot water

Machines eau chaude et eau froide

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100940 6 9 1997

Info

1 2 471 8210-63 Valve Soupape 1,2 60Hz See group US8125

2 471 8210-02 Valve Soupape 1,2 1/2'' 220-240V 50Hz See

2 2 471 8623-01 Connection Embrayage 3 1/2''
3 1 438 0056-01 Nipple Raccord 3
4 2 471 8622-01 Nipple Raccord 3 1/2''-3/4'' 50Hz
5 1 471 8234-09 Valve Soupape 1,2 EPDM 208-240V 60Hz 1-way

1 471 8234-56 Valve Soupape 1,2 208-240V See group US8115
6 2 471 8317-05 Screw Vis 3
7 1 742 5115-20 T-pipe Tube en T 3
8 1 471 2938-01 Cover Couvercle 3
9 1 471 8622-05 Nipple Raccord 3 3/4'' -97/2169

10 RQ 877 5252-01 Hose Flexible 3 Per 1 m PER 1M
11 2 471 9037-73 Sleeve Manchon 3
12 RQ 877 5211-08 Hose Flexible 3 Per 1 m
13 4 736 2825-51 Hose clamp Attache flexible 3 Ø32
14 4 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
15 1 Detergent container Compartiment à savon 3 See group US8202
16 1 471 8175-01 Plug Fiche 3
17 1 471 4792-01 Tool Outil 3
18 1 762 9105-05 Cable strap Serre-câble 3
19 1 471 8693-21 Filter Filtre 3
20 1 471 8693-04 Nipple Raccord 3 3/4''-3/4'' 97/2170-
21 1 471 8693-21 •Filter •Filtre 1 97/2170-

Illustration

Issue
Issue

Notes
Remarques

Month
Month

group US8125

See group US8110

Year
Year

Group
Groupe

US25

Page
Page
37

EXSM 230 FLEX-O-MATIC

Water connections

Raccords d'eau

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101074 4 1 1999

Info

1 2 471 8210-63 Valve Soupape 1,2 60Hz See group US8125
2 1 471 8236-53 Valve Soupape 1,2 240V 60Hz 3-way See group

3 1 471 8234-04 Valve Soupape 1,2 208-240V 60Hz 1-way See

4 1 471 8622-01 Nipple Raccord 3 1/2''-3/4'' 50Hz
4A 1 471 8622-01 Nipple Raccord 3 1/2''-3/4'' 50Hz -97/2169
5 1 471 8622-05 Nipple Raccord 3 3/4'' -97/2169
5A 1 471 8693-04 Nipple Raccord 3 3/4''-3/4'' 97/2170-
5B 1 471 8693-21 •Filter •Filtre 1 97/2170-
6 1 742 5115-20 T-pipe Tube en T 3
7 1 471 2938-01 Cover Couvercle 3
8 2 471 8623-01 Connection Embrayage 3 1/2''
9 1 471 2937-01 Bracket Support 3

10 RQ 877 5252-01 Hose Flexible 3 Per 1 m PER 1 M
11 RQ 877 5211-08 Hose Flexible 3 Per 1 m PER 1 M
12 4 736 2825-51 Hose clamp Attache flexible 3 Ø32
13 8 736 2816-51 Hose clamp Attache flexible 3 Ø13-19
14 1 472 6761-01 Cover washer Rondelle protection 3
15 See group US8802
16 1 471 4792-01 Tool Outil 3
17 1 762 9105-05 Cable strap Serre-câble 3
18 1 471 8693-02 Nipple Raccord 3 1/2''-3/4'' 97/2170-
19 1 471 8693-21 •Filter •Filtre 1 97/2170-

Illustration

Issue
Issue

Notes
Remarques

US8113

group US8110

Month
Month

Year
Year

Group
Groupe

US25

Page
Page
39

EXSM 230 SELECTA 28

Control unit

Unité de commande

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100944 6 6 1998

Info

1 1 472 6709-27 Control unit Unité de contrôle 3 60Hz Complete

1 472 6709-28 Control unit Unité de contrôle 3 50Hz Complete

2 1 472 6061-07 •Mounting plate •Plaque de montage 3
3 4 471 9610-05 •Switch •Commutateur 1,2
4 1 471 9610-04 •Switch •Commutateur 1,2
5 1 471 9610-02 •Switch •Commutateur 1,2
6 1 471 9610-06 •Switch •Commutateur 1,2
7 1 471 9514-16 •Delay unit •Bascule de retard 1,2 208-240V
8 1 471 9514-60 ••Printed circuit board ••Circuit imprimé 1,2 220V
9 2 471 9226-97 •Time relay •Relais temporisé 1,2 50/60Hz

10 1 471 9622-04 •Time relay •Relais temporisé 1,2 50/60Hz
11 1 471 9622-52 •Socket •Douille 3
12 1 471 9651-50 •Buzzer •Console 3 208-240V
13 1 471 8180-14 •Strip •Ruban 3
14 1 471 2422-19 •Reverser •Inverseur 1,2 50Hz

1 471 2422-20 •Reverser •Inverseur 1,2 60Hz

15 1 471 9056-91 ••Motor ••Moteur 1,2 OLD TIMER 220V 50Hz

1 471 9056-92 ••Motor ••Moteur 1,2 OLD TIMER 208-240V 60Hz

16 1 471 6536-78 ••Clamp ••Bride de fixation 3
17 3 438 9636-03 •Contactor •Relais 1,2 60Hz K2-12 A01

3 438 9636-02 •Contactor •Relais 1,2 50Hz K2-12 A01

18 1 767 5131-00 •Contactor •Relais 1,2 50Hz

1 767 5132-00 •Contactor 60Hz •Relais,60Hz 1,2 60Hz

19 1 767 5151-00 •Contactor 60Hz •Relais,60Hz 1,2 208-230V 60Hz K5-A22

1 767 5152-00 •Contactor •Relais 1,2 50Hz K5-A22

20 3 767 5103-12 •Contactor •Relais 1,2 60Hz

3 767 5104-12 •Contactor •Relais 1,2

21 3 767 5101-92 •Auxiliary contact •Contact de secours 1,2 HN10 Green HN10
22 4 767 5102-92 •Auxiliary contact •Contact de secours 1,2 HN01 Red HN01
23 1 472 6706-02 •Shelf •Tablette 3
24 2 471 8860-11 Level control Réglage de niveau 1,2
25 1 471 8860-09 Level control Réglage de niveau 1,2

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

US25

EXSM 230 SELECTA 28

Control unit

Unité de commande

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100943 5 8 1997

Info

1 1 472 6708-19 Control unit Unité de contrôle 3 60Hz

1 472 6708-20 3

2 1 472 6061-04 •Mounting plate •Plaque de montage 3
3 1 471 9514-16 •Delay unit •Bascule de retard 1,2 208-240V
4 1 471 9514-60 ••Printed circuit board ••Circuit imprimé 1,2 220V
5 2 471 9226-97 •Time relay •Relais temporisé 3 50/60Hz
6 1 471 9558-01 •Transformer •Transformateur 1
7 3 767 5103-12 •Contactor •Relais 1,2 60Hz

3 438 9636-02 Contactor Relais 1,2 50Hz K2-12
8 1 438 9636-03 •Contactor •Relais 1,2 60Hz K2-12

1 438 9636-02 •Contactor •Relais 1,2 50Hz K2-12
9 3 438 9636-03 •Contactor •Relais 1,2 60Hz K2-12

1 438 9636-02 •Contactor •Relais 1,2 50Hz K2-12

10 1 767 5101-92 •Auxiliary contact •Contact de secours 1,2 HN10 Green HN10
11 4 767 5102-92 •Auxiliary contact •Contact de secours 1,2 HN01 Red HN01
12 1 472 6706-02 •Shelf •Tablette 3
13 1 471 8860-11 Level control Réglage de niveau 1,2
14 1 471 8340-12 Screw Vis 3 RTS 3,5X9,5
15 RQ 471 8180-13 Strip Ruban 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
41

Year
Year

Group
Groupe

US25

EXSM 230 HI-TEK

Control unit

Unité de commande

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100965 7 2 1995

Info

1 1 472 6736-07 Control unit Unité de contrôle 1 208-240V 3AC 60Hz

1 472 6736-08 Control unit Unité de contrôle 1 440V 3~60Hz

1 472 6736-09 Control unit Unité de contrôle 1 220V 3 50Hz

2 1 472 6061-04 •Mounting plate •Plaque de montage 3
3 1 471 9514-16 •Delay unit •Bascule de retard 1,2 208-240V
4 1 471 9514-60 ••Printed circuit board ••Circuit imprimé 1,2 220V
5 2 471 9035-20 •Nut •Écrou 3 M8
6 4 438 9636-03 •Contactor •Relais 1,2 60Hz

4 438 9636-02 •Contactor •Relais 1,2 50Hz
7 1 471 9550-15 •Transformer •Transformateur 1 208/220/240/480V

1 471 9550-18 •Transformer •Transformateur 1 200/380/400/440V
8 3 471 8340-22 •Screw •Vis 3 4,2X9,5
9 3 760 2885-21 •Clamp •Attache 3

10 1 471 7640-01 •Sign •Signe 3
11 1 471 9653-03 •Buzzer •Console 1,2
12 5 762 3211-01 •Plug connector •Connexion enfichable 3 6-pole 6-pole
13 3 762 3231-01 •Plug connector •Connexion enfichable 3 9-POLE 9-SPOLE
14 1 471 8180-13 •Strip •Ruban 3
15 4 767 5102-92 •Auxiliary contact •Contact de secours 1,2 HN01 Red
16 1 472 6706-02 •Shelf •Tablette 3
17 2 725 2289-61 •Screw •Vis 3 M4X10
18 1 471 8180-10 •Strip •Ruban 3
19 1 471 9226-97 •Time relay •Relais temporisé 1,2 50/60Hz
20 2 471 8341-19 •Screw •Vis 3 M4X40
21 2 732 2112-01 •Locking nut •Contre-écrou 3 M4
22 1 471 9529-10 •Mains filter •Filtre de filet 1 208-240V
23 1 762 3251-01 •Plug connector •Connexion enfichable 3 12-POLE 12-SPOLE
24 3 767 5103-12 •Contactor •Relais 1,2 60Hz

3 438 9636-02 •Contactor •Relais 1,2 50Hz

3 438 9636-03 •Contactor •Relais 1,2 60Hz

25 1 472 9154-01 •Bracket •Pupitre 3
26 1 471 9529-03 •Mains filter •Filtre de filet 1 380-500V 3AC 50Hz
27 1 471 7473-21 Printed circuit board Circuit imprimé 1,2 94/1709-

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
43

Year
Year

Group
Groupe

US25

EXSM 230 FC

Control unit

Unité de commande

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101172 4 6 1997

Info

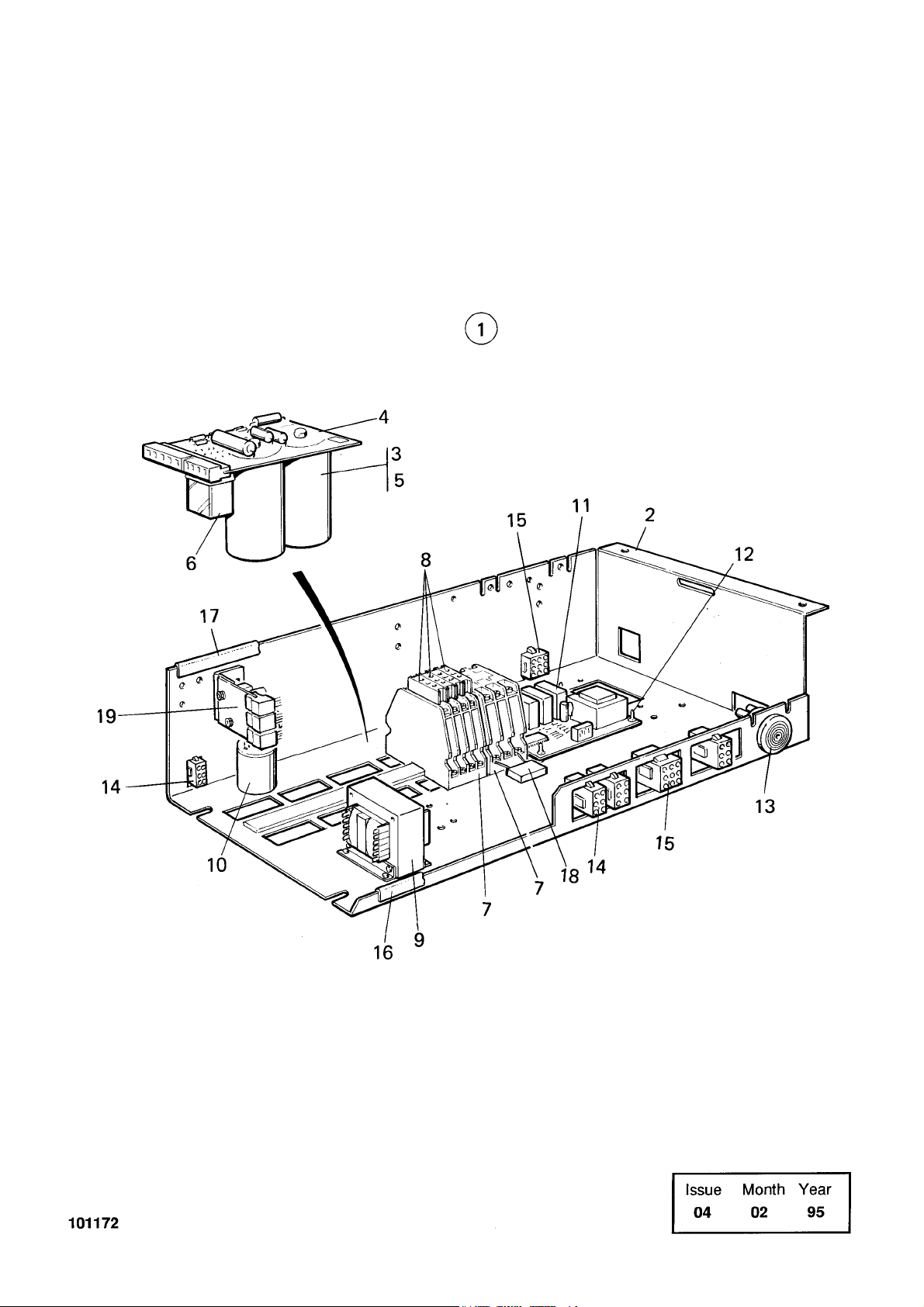

1 1 438 0686-01 Control unit Unité de contrôle 3
2 1 472 6061-04 •Mounting plate •Plaque de montage 3
3 1 438 9514-01 •Delay unit •Bascule de retard 1,2
4 1 438 9514-02 ••Printed circuit board ••Circuit imprimé 1,2
5 2 471 9035-20 ••Nut ••Écrou 3 M8
6 1 471 9649-01 ••Relay ••Relais 1,2
7 2 438 9636-03 •Contactor •Relais 1,2 60Hz
8 4 767 5102-92 •Auxiliary contact •Contact de secours 1,2 HN01 Red
9 1 471 9550-15 •Transformer •Transformateur 1 208/220/240/480V

10 1 471 9529-10 •Mains filter •Filtre de filet 1 208-240V
11 1 472 9902-72 •Speed control •Contrôle vitesse 1,2 Kit -95/1851

1 471 8983-31 •Speed control •Contrôle vitesse 1,2 95/1852-

12 4 471 7958-01 •Support •Support 3
13 1 471 9653-03 •Buzzer •Console 3
14 RQ 762 3211-01 •Plug connector •Connexion enfichable 3 6-pole
15 RQ 762 3231-01 •Plug connector •Connexion enfichable 3 9-POLE
16 1 471 8180-10 •Strip •Ruban 3
17 1 471 8180-13 •Strip •Ruban 3
18 1 471 9528-01 •RC-protection •Protection RC 1,2
19 1 471 7473-21 Printed circuit board Circuit imprimé 1,2 94/1709-

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
45

Year
Year

Group
Groupe

US25

EXSM 230 FC

Components

Composants

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101173 3 4 1999

Info

1 1 438 0355-02 •Mounting plate •Plaque de montage 3
2 1 438 0358-02 Cover Couvercle 3
3 2 471 8756-01 Fuse holder Porte-fusible 1 5X20 MM
4 2 471 8756-52 Insert Insertion 1 6,3X32MM,60Hz
5 2 471 9027-85 Fuse Porte-fusible 1,2 60Hz
6 1 438 4240-01 Bracket Pupitre 3
7 Not used
8 Not used
9 1 438 9636-03 Contactor Relais 1,2 60Hz

10 1 471 9523-01 Filter Filtre 1,2
11 2 471 8778-01 Circuit breaker Fusible 1,2 6A
12 1 471 9753-32 Printed circuit board Circuit imprimé 1,2

1 471 9755-13 •Printed circuit board •Circuit imprimé 1,2

13 1 471 9773-01 •Fan •Ventilateur 1
14 1 762 8201-91 •Fuse •Porte-fusible 1,2
15 1 438 4363-31 •Prom •Prom 1,2
16 1 438 4243-01 Mounting plate Plaque de montage 3
17 1 471 8759-01 Block Cale 3
18 1 471 7865-03 Cable clip Pièce fixation câbles 3
19 1 471 9006-61 Cable clamp Fixation câbles 3
20 10 471 8760-01 Block Cale 3
21 2 471 8760-02 End support Support 3
22 Not used
23 1 438 4244-01 Cover Couvercle 3
24 1 762 1191-10 Grommet Oeillet 3
25 1 471 7967-01 Bushing Douille 3
26 1 438 4361-06 Speed control Contrôle vitesse 3 Complete
27 1 438 0668-01 •Cover plate •Plaque recouvrement 3
28 2 438 0651-01 •Mounting plate •Plaque de montage 3
29 4 734 1136-01 •Washer •Rondelle 3 BRB 4,3X9
30 5 732 2112-01 •Locking nut •Contre-écrou 3 M4
31 1 471 9675-01 •Switch •Commutateur 1,2
32 1 471 9659-01 •Switch •Commutateur 1,2
33 1 471 8990-01 •Printed circuit board •Circuit imprimé 1
34 4 471 7958-01 •Support •Support 3
35 6 471 9649-01 •Relay •Relais 1,2

6 471 9649-51 •Clamp •Bride de fixation 3

36 1 471 7686-01 •Sign •Signe 3 English
37 1 471 9528-01 RC-protection Protection RC 1,2

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
47

Year
Year

Group
Groupe

US25

Page
Page
49

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 28

Steam components

Composants

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101073 6 8 2001

Info

1 1 438 0168-01 Steam injector Injecteur de vapeur 1

1 438 0168-02 Steam injector Injecteur de vapeur 1

2 1 471 8126-18 Hose Flexible 1,2 L=650
3 1 471 8670-03 Nipple Raccord 3
4 1 471 8279-03 Valve Soupape 1,2 50/60 Hz

1 471 8279-08 •Repair kit •Kit de réparation 1,2
5 1 471 2937-01 Bracket Support 3
6 1 438 0167-01 Plate Plaque 3
7 3 471 8340-23 Screw Vis 3 RTS 4,2X13
8 1 471 8622-01 Nipple Raccord 3 1/2''-3/4'' 50Hz

10 1 744 3115-06 Filter Filtre 3 R 3/4''
11 1 438 0330-01 Bracket Support de montage 3
12 1 471 8308-07 Clamp Bride de fixation 3
13 4 731 2318-01 Nut Écrou 3 M8
14 2 725 2366-61 Screw Vis 3 M6SF 6X12
15 1 438 0341-02 Washer Rondelle 1

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

US8107

Page
Page
51

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 28

Drain valve

Purgeur

Item

Qua.

Article

Qua.

Art.No
Réf. article

Description Description Info

Schéma

100771/3 7 10 2002

Info

1 1 438 0093-01 Drain valve Purgeur 1,2 Complete
2 1 438 0051-01 •Lower frame •Châssis inférieur 3
3 1 438 0085-01 •Clip •Colliers de serrage 3
4 1 471 8195-01 •Diaphragm •Diaphragme 1
5 1 438 0053-01 •Housing •Logement 3
6 1 438 0054-01 •Piston •Piston 3
7 1 438 0055-01 •Gland •Presse-étoupe 3
8 1 438 0052-01 •Cover •Couvercle 3
9 2 471 7801-07 •Spring •Ressort 3

10 1 438 0028-01 •Hose housing •Logement de flexible 1
11 1 472 6012-00 •Rubber ring •Rondelle caoutchouc 3
12 1 472 6011-00 •Hose connection •Connexion flexible 3
13 1 471 7851-02 •Hose clamp •Attache flexible 3
14 4 471 8317-05 •Screw •Vis 3
15 1 471 8688-13 •Nipple •Raccord 3 1/8''

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

US8113

Page
Page
53

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 28

Inlet valve 3/4", 3-way

Soupape de admission 3/4", 3 voies

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100046/3 3 8 1991

Info

1 1 471 8236-01 Valve Soupape 1,2 208-240V 50Hz 3-way NITRIL

1 471 8236-07 Valve Soupape 1,2 60Hz 3-way NITRIL COMPL.

1 471 8236-02 Valve Soupape 1,2 208-240V 50Hz 3-way NITRIL

1 471 8236-08 Valve Soupape 1,2 60Hz 3-way NITRIL COMPL.

1 471 8236-09 Valve Soupape 1,2 EPDM 208-240V 50Hz 3-way

1 471 8236-03 Valve Soupape 1,2 EPDM 208-240V 60Hz 3-way

1 471 8236-04 Valve Soupape 1,2 120V 60Hz 3-way USA COMPL.

1 471 8236-05 Valve Soupape 1,2 EPDM 208-240V 60Hz 3-way

1 471 8236-06 Valve Soupape 1,2 EPDM 120V 60Hz USA COMPL.

1 471 8236-12 Valve Soupape 1,2 208-240V 50Hz 3-way NITRIL

1 471 8236-13 Valve Soupape 1,2 EDPM 208-240V 60Hz 3-way

1 471 8236-14 Valve Soupape 1,2 208-240V 50Hz Complete

1 471 8236-15 Valve Soupape 1,2 208-240V 60Hz
2 3 471 6696-37 •Coil •Bobine 1,2 208-240V 50Hz

3 471 6696-33 •Coil •Bobine 1,2 208-240V 60Hz

3 471 6696-71 •Coil •Bobine 1,2 120V 50Hz

3 471 6696-32 •Coil •Bobine 1,2 120V 60Hz
3 3 471 8234-98 •Diaphragm •Diaphragme 1,2 NITRIL

3 471 8234-92 •Diaphragm •Diaphragme 1,2 EPDM

4 1 471 8234-94 •Filter •Filtre 1
5 1 471 8234-95 •Restrictor •Réducteur de débit 1 2,5l/min

1 471 8234-96 •Restrictor •Réducteur de débit 1 5,5l/min

1 471 8234-97 •Restrictor •Réducteur de débit 1 10l/min
6 1 471 4792-01 Tool Outil 1

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

COMPL.
RESTRICTION 20/20/20L/MIN

RESTRICTION 20/20/20L/MIN

COMPL.
RESTRICTION 5,5/20/20L/MIN

RESTRICTION 5,5/20/20L/MIN

Complete
RESTRICTION 5,5/20/20L/MIN

USA COMPL.
RESTRICTION 5,5/20/20L/MIN

RESTRICTION 5,5/20/20L/MIN

USA COMPL.
RESTRICTION 20/20/20L/MIN

RESTRICTION 20/20/20L/MIN

COMPL.
RESTRICTION 5,5/20/2,5L/MIN

Complete
RESTRICTION 5,5/20/2,5L/MIN

Restriction 5/5/-l/min

Group
Groupe

US8115

EXSM 230 SELECTA 28

Inlet valve 3/4", 1-way

Soupape de admission 3/4", 1 voie

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100799/1 4 10 2002

Info

1 1 471 8234-51 Valve Soupape 1,2 208-240V

1 471 8234-52 Valve Soupape 1,2 50Hz/60Hz

1 471 8234-53 Valve Soupape 1,2 120V 60Hz

1 471 8234-56 Valve Soupape 1,2 208-240V

1 471 8234-58 Valve Soupape 1,2 208-240V
2 1 471 6860-15 •Coil •Bobine 1,2 120V Green

1 471 6860-16 •Coil •Bobine 1,2 120V Orange

1 471 6860-17 •Coil •Bobine 1,2 120V White

1 471 6860-18 •Coil •Bobine 1,2 208-240V Green

1 471 6860-19 •Coil •Bobine 1,2 208-240V Orange

1 471 6860-20 •Coil •Bobine 1,2 208-240V White
3 1 471 8234-98 •Diaphragm •Diaphragme 1,2 NITRIL

1 471 8234-92 •Diaphragm •Diaphragme 1,2 EPDM

4 1 471 8234-94 •Filter •Filtre 1
5 1 471 8234-95 •Restrictor •Réducteur de débit 3 2,5l/min

1 471 8234-96 •Restrictor •Réducteur de débit 3 5,5l/min
6 1 471 4792-01 Tool Outil 3

Illustration

Issue
Issue

Notes
Remarques

Restriction 5,5l/min

Restriction 10l/min

Month
Month

Page
Page
55

Year
Year

Group
Groupe

US8116

Page
Page
57

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 28

Inlet valve 3/4", 2-way

Soupape de admission 3/4", 2 voies

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100798/1 4 10 2002

Info

1 1 471 8235-51 Valve Soupape 1,2 208-240V

1 471 8235-54 Valve Soupape 1,2 240V 60Hz 2-way USA

1 471 8235-57 Valve Soupape 1,2 120V 60Hz 2-way USA
2 1 471 6860-15 •Coil •Bobine 1,2 120V Green

1 471 6860-16 •Coil •Bobine 1,2 120V Orange

1 471 6860-17 •Coil •Bobine 1,2 120V White

1 471 6860-18 •Coil •Bobine 1,2 208-240V Green

1 471 6860-19 •Coil •Bobine 1,2 208-240V Orange

1 471 6860-20 •Coil •Bobine 1,2 208-240V White
3 1 471 8234-98 •Diaphragm •Diaphragme 1,2 NITRIL

1 471 8234-92 •Diaphragm •Diaphragme 1,2 EPDM

4 1 471 8234-94 •Filter •Filtre 1
5 1 471 8234-95 •Restrictor •Réducteur de débit 3 2,5l/min

1 471 8234-96 •Restrictor •Réducteur de débit 3 5,5l/min
6 1 471 4792-01 Tool Outil 3

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

US8125

Page
Page
59

EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 28

Inlet valve 1/2", 3/4", 1", 1 1/4", 2"

Soupape de admission 1/2", 3/4", 1", 1 1/4", 2"

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100568 1 3 1990

Info

1 1 471 8210-02 Valve Soupape 1,2 1/2'' 220-240V 50Hz Complete

1 471 8210-63 Valve Soupape 1,2 60Hz Complete

1 471 8210-03 Valve Soupape 1,2 1/2'' 115V 60Hz Complete

1 471 8210-12 Valve Soupape 1,2 3/4'' 220-240V 50Hz COMPL.AO

1 471 8210-11 Valve Soupape 1,2 3/4'' 208-230V 60Hz Complete

1 Valve Soupape 1,2 3/4'' 115V 60Hz Complete

1 471 8210-22 Valve Soupape 1,2 1'' 220-240V 50Hz Complete

1 471 8210-23 Valve Soupape 1,2 1'' 220V 50/60Hz Complete

1 471 8210-21 Valve Soupape 1,2 1'' 208-230V 60Hz Complete

1 Valve Soupape 1,2 3/4'' 115V 60Hz Complete

1 471 8210-32 Valve Soupape 1,2 1 1/4'' 50Hz Complete

1 471 8210-31 Valve Soupape 1,2 1 1/4'' 60Hz Complete

1 Valve Soupape 1,2 3/4'' 115V 60Hz Complete

1 471 8210-52 Valve Soupape 1,2 2'', 50Hz Complete

1 471 8210-51 Valve Soupape 1,2 2'', 60Hz Complete
2 1 471 6657-15 •Coil •Bobine 1,2 50Hz 220-240V 50Hz

1 471 6657-16 •Coil •Bobine 1,2 60Hz

1 471 6657-17 •Coil •Bobine 1,2 115V 60Hz
3 1 471 6657-18 •Repair kit •Kit reconditionnement 1,2 1/2''

1 471 6657-19 •Repair kit •Kit reconditionnement 1,2 3/4''

1 471 6657-20 •Repair kit •Kit reconditionnement 1,2 1''

1 471 6657-21 •Repair kit •Kit reconditionnement 1,2 1 1/4'' 1 1/4''

1 471 6695-95 •Repair kit •Kit reconditionnement 1,2 2''

4 ••Plunger ••Bobine mobile
5 ••O-ring ••Joint torique
6 ••Spring ••Ressort
7 ••Diaphragm ••Diaphragme
8 ••O-ring ••Joint torique

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

US8202

EXSM 230 SELECTA 28

Motor

Moteur

Item

Qua.

Article

Qua.

Art.No
Réf. article

Description Description Info

Schéma

100582/1 12 2 2003

Info

1 1 471 9739-02 Motor Moteur 1,2 208-240V 3AC 60Hz

1 471 9739-57 Motor Moteur 1,2 208-240V 1AC 60Hz,

1 471 9739-13 Motor Moteur 1,2 440V 3AC 50Hz

1 471 9739-51 Motor Moteur 1,2 380-415V 50Hz/415-480V

1 471 9739-52 Motor Moteur 1,2 190-200V 50Hz/200-240V

1 471 9739-54 Motor Moteur 1,2 220-240V 50Hz 1AC

1 472 9911-27 Motor Moteur 1,2 230V/380-415V 50Hz 3AC

1 472 9911-28 Motor Moteur 1,2 380-400V/230V 60Hz 3AC
2 1 471 6750-95 Switch Commutateur 1

Illustration

Issue
Issue

Notes
Remarques

60Hz 3AC

60Hz 3AC

Month
Month

Page
Page
61

Year
Year

Group
Groupe

US8337

EXSM 230 FLEX-O-MATIC

Card programmer

Programmateur cartes

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100605/3 3 2 2003

Info

12 Track 12 Canaux
16 Track 16 Canaux

1 1 471 9207-07 Card programmer Programmateur cartes 1,2 50Hz Complete

1 471 9207-08 Card programmer Programmateur cartes 1,2 60Hz Complete
2 1 471 6753-60 •Motor •Moteur 1,2 50Hz With gear

1 471 6753-61 •Motor •Moteur 1,2 60Hz With gear

3 1 471 9044-86 •Disc •Disque 1 60 SEC
4 1 471 9044-83 •Disc •Disque 1 30 SEC
5 1 471 6527-30 •Microswitch •Microrupteur 1,2
6 1 471 9008-30 •Program card •Carte programme 1,2 80 STEPS

1 471 9200-78 •Program card •Carte programme 1,2 120 STEPS
7 1 471 6753-79 •Front panel •Panneau avant 1
8 12 471 6527-12 •Microswitch •Microrupteur 1,2
9 1 471 6754-63 •Knob •Bouton 1

10 1 471 6754-64 •Frame •Châssis 1 WITH SCREW
11 1 471 6527-10 •Connector •Connexion 3 FRONT
12 1 471 6527-11 •Connector •Connexion 3 Rear
13 2 471 9017-12 •Screw •Vis 3
14 1 471 6527-24 •Arm •Bras 1
15 1 471 6527-22 •Washer •Rondelle 3
16 1 471 6527-21 •Arm •Bras 1
17 1 471 6527-29 •Spring •Ressort 1
18 2 471 6527-26 •Wheel •Roue 1
19 2 471 6527-32 •Screw •Vis 3
20 2 471 9015-65 •Nut •Écrou 3 M3
21 1 471 6527-28 •Spring •Ressort 1
22 1 471 6901-54 •Cover •Couvercle 3
23 1 471 6527-38 •Spring clips •Brides de ressort 3
24 1 471 6257-35 •Catch •Attache 3 Complete
25 1 471 6527-34 •Arm •Bras 3
26 1 471 6527-20 •Spring •Ressort 1
27 1 471 6654-00 •Roller •Galet 3
28 2 471 6653-30 •Bearing cage •Cage de palier 3
29 2 471 6653-31 •Spring •Ressort 1
30 2 471 6653-32 •Bearing •Coussinet 3
31 1 735 3110-21 C-clamp Presse à main 3

1 471 6666-96 Test card Carte d'essai 3 Not shown

1 471 8961-02 Pliers Pince 1 Not shown

RQ 471 6654-10 Pin Goupille 1 Not shown

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Page
Page
63

Year
Year

Group
Groupe

US8342

EXSM 230 HI-TEK

Memory cartridge complete

Cassette de mémoire complet

Item

Qua.

Article

Qua.

1 1 472 9900-27 Memory cartridge Cassette de mémoire 3 Swedish

2 1 471 8980-01 •Cassette •Cassette 3
3 1 471 7468-01 •Cable •Câble 3
4 1 471 9533-02 •Diskette •Disquette 3
5 1 471 1560-10 •Instruction manual •Manuel d'utilisation 3 Swedish

Art.No
Réf. article

Description Description Info

1 472 9900-28 Memory cartridge Cassette de mémoire 3 English

1 472 9900-29 Memory cartridge Cassette de mémoire 3 German

1 472 9900-30 Memory cartridge Cassette de mémoire 3 French

1 472 9900-31 Memory cartridge Cassette de mémoire 3 Norwegian

1 472 9900-52 Memory cartridge Cassette de mémoire 3 Danish

1 472 9900-53 Memory cartridge Cassette de mémoire 3 Spanish

1 472 9900-54 Memory cartridge Cassette de mémoire 3 Finnish

1 472 9900-76 Memory cartridge Cassette de mémoire 3 Dutch

1 471 1560-11 •Instruction manual •Manuel d'utilisation 3 English

1 471 1560-12 •Instruction manual •Manuel d'utilisation 3 German

1 471 1560-13 •Instruction manual •Manuel d'utilisation 3 French

1 471 1560-14 •Instruction manual •Manuel d'utilisation 3 Spanish

1 471 1560-15 •Instruction manual •Manuel d'utilisation 3 Danish

1 471 1560-16 •Instruction manual •Manuel d'utilisation 3 Finnish

1 471 1560-17 •Instruction manual •Manuel d'utilisation 3 Norwegian

1 471 1560-18 •Instruction manual •Manuel d'utilisation 3 Dutch

Illustration
Schéma

100826 4 1 1992

Notes

Info

Remarques

Issue
Issue

Month
Month

Page
Page
65

Year
Year

Group
Groupe

US8711

Page
Page
67

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 28

Door lock

Serrure de porte

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

100906 4 8 2001

Info

1 1 438 4152-01 Locking unit Unité verrouillage 1
2 1 438 4144-01 •Plate •Plaque 3 Upper
3 1 438 4145-01 •Plate •Plaque 3 Middle
4 1 438 4146-01 •Plate •Plaque 3 Lower
5 1 471 9603-07 •Microswitch •Microrupteur 1,2
6 1 471 4564-01 •Insulator •Isolation 3
7 2 471 8341-05 •Screw •Vis 3 MRT 3X16
8 2 732 2110-01 •Locking nut •Contre-écrou 3 M3
9 1 471 9555-02 •Coil •Bobine 1,2

10 1 471 7803-08 •Pressure spring •Ressort de pression 3
11 1 471 8502-16 •Washer •Rondelle 3
12 1 471 8341-03 •Screw •Vis 3 M3X10
13 2 724 1218-01 •Screw •Vis 3 MRX 3X4
14 1 471 9654-03 •Microswitch •Microrupteur 1,2
15 2 471 8341-17 •Screw •Vis 3 M4X25
16 2 732 2112-01 •Locking nut •Contre-écrou 3 M4
17 1 438 4149-01 •Rocker arm •Levier basculant 3
18 7 471 8342-11 •Screw •Vis 3 MRT-TT 4X6

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Group
Groupe

US8802

Page
Page
69

EXSM 230 FC,EXSM 230 FL,EXSM 230 FLEX-O-MATIC,EXSM 230 HI-TEK,EXSM 230 SELECTA 28

Detergent container

Compartiment à savon

Item
Article

Qua.
Qua.

Art.No
Réf. article

Description Description Info

Schéma

101367 9 4 1995

Info

1 WITH SCREW IN TOP PANEL

1 472 6001-54 Detergent container Compartiment à savon 1,2 1F-1H

2 1 472 6002-05 •Shell •Pression coque 1
3 1 472 6003-04 •Box •Boîtier 1
4 1 472 6005-10 •Spray head •Vaporisateur 1 1F 1F
5 1 472 6005-01 •Spray head •Vaporisateur 1 1H 1H
6 6 472 6004-01 •Grommet •Oeillet 1
7 2 471 8401-01 •Nut •Écrou 3 M4
8 1 471 8163-01 •Gasket •Joint 1,2
9 11 471 8346-01 •Screw •Vis 3

10 1 438 0460-02 •Gasket •Joint 3
11 1 472 6006-01 •Siphon •Siphon 1,2
12 1 471 7809-02 •Spring •Ressort 1
13 1 471 7808-02 •Spring •Ressort 1
14 1 471 8644-03 Hood Capot 3
15 1 736 2828-51 Hose clamp Attache flexible 3
16 1 472 9902-59 Cover Couvercle 1,2
17 3 731 2314-42 •Nut •Écrou 3 M4
18 2 438 4139-01 Bracket Support de montage 3 W/FL 184-244

Illustration

Issue
Issue

Notes
Remarques

Month
Month

Year
Year

Page
Page

1

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
438 0016-05 7

438 0028-01 51
438 0033-01 13
438 0051-01 51
438 0052-01 51
438 0053-01 51
438 0054-01 51
438 0055-01 51
438 0056-01 33
438 0056-01 35
438 0056-03 31
438 0078-01 9
438 0083-01 7
438 0083-01 17
438 0084-01 7
438 0085-01 51
438 0093-01 7
438 0093-01 31
438 0093-01 51
438 0127-01 17
438 0127-01 19
438 0145-08 17
438 0145-13 19
438 0150-01 9
438 0167-01 49
438 0168-01 49
438 0168-02 49
438 0330-01 49
438 0341-02 49
438 0355-02 19
438 0355-02 47
438 0358-02 19
438 0358-02 47
438 0363-01 15
438 0422-02 13
438 0456-01 15
438 0457-01 15
438 0458-01 15
438 0459-01 15
438 0460-01 9
438 0460-02 69
438 0651-01 47
438 0668-01 47
438 0675-01 23
438 0676-01 19
438 0686-01 45
438 0692-01 19
438 3019-23 23
438 4009-01 27
438 4009-02 27
438 4100-01 15
438 4101-01 15
438 4117-02 13
438 4126-02 13
438 4127-02 13
438 4128-01 13
438 4130-01 13
438 4132-02 13
438 4139-01 69
438 4144-01 67
438 4145-01 67
438 4146-01 67
438 4149-01 67
438 4152-01 11
438 4152-01 67
438 4155-01 7

438 4157-01 7
438 4158-01 7
438 4170-01 7
438 4171-01 9
438 4172-01 9
438 4176-01 15
438 4178-01 9
438 4179-01 9
438 4179-02 9
438 4179-02 17
438 4180-03 21
438 4180-04 21
438 4182-01 7
438 4184-01 7
438 4188-01 9
438 4190-01 21
438 4191-01 21
438 4192-01 21
438 4193-01 15
438 4240-01 47
438 4243-01 19
438 4243-01 47
438 4244-01 19
438 4244-01 47
438 4247-01 7
438 4247-04 7
438 4326-01 13
438 4342-01 23
438 4361-06 47
438 4363-31 47
438 4420-10 15
438 4422-01 23
438 4423-01 19
438 4424-01 9
438 4425-01 7
438 4426-01 15
438 9514-01 45
438 9514-02 45
438 9636-02 39
438 9636-02 41
438 9636-02 43
438 9636-03 39
438 9636-03 41
438 9636-03 43
438 9636-03 45
438 9636-03 47
471 1560-10 65
471 1560-11 65
471 1560-12 65
471 1560-13 65
471 1560-14 65
471 1560-15 65
471 1560-16 65
471 1560-17 65
471 1560-18 65
471 2059-18 21
471 2059-18 23
471 2094-85 33
471 2095-32 15
471 2098-71 9
471 2265-69 15
471 2401-52 15
471 2410-22 17
471 2413-21 17
471 2416-83 15
471 2420-47 21

471 2422-19 39
471 2422-20 39
471 2425-28 31
471 2431-28 13
471 2431-29 13
471 2432-25 15
471 2433-14 15
471 2439-04 15
471 2439-73 15
471 2439-90 21
471 2439-90 23
471 2440-10 15
471 2440-12 15
471 2440-26 21
471 2440-26 23
471 2440-27 21
471 2440-35 9
471 2440-37 15
471 2440-89 15
471 2441-44 15
471 2449-72 15
471 2474-02 15
471 2539-02 15
471 2904-01 31
471 2937-01 37
471 2937-01 49
471 2938-01 35
471 2938-01 37
471 4403-02 15
471 4416-06 15
471 4417-01 15
471 4427-01 31
471 4437-02 17
471 4447-02 15
471 4514-19 17
471 4514-20 17
471 4516-01 17
471 4516-03 19
471 4527-78 25
471 4529-02 9
471 4529-02 17
471 4564-01 67
471 4564-02 7
471 4586-01 29
471 4595-01 27
471 4647-66 21
471 4657-18 27
471 4657-19 27
471 4657-20 27
471 4657-70 27
471 4705-02 25
471 4714-04 29
471 4714-05 29
471 4782-39 25
471 4782-42 29
471 4782-64 27
471 4782-77 29
471 4785-01 29
471 4792-01 33
471 4792-01 35
471 4792-01 37
471 4792-01 53
471 4792-01 55
471 4792-01 57
471 4835-01 7
471 4877-02 17

471 4878-05 21
471 4878-09 7
471 4878-84 29
471 6257-35 63
471 6527-10 63
471 6527-11 63
471 6527-12 63
471 6527-20 63
471 6527-21 63
471 6527-22 63
471 6527-24 63
471 6527-26 63
471 6527-28 63
471 6527-29 63
471 6527-30 63
471 6527-32 63
471 6527-34 63
471 6527-38 63
471 6536-78 39
471 6653-30 63
471 6653-31 63
471 6653-32 63
471 6654-00 63
471 6654-10 25
471 6654-10 63
471 6657-15 59
471 6657-16 59
471 6657-17 59
471 6657-18 59
471 6657-19 59
471 6657-20 59
471 6657-21 59
471 6666-96 63
471 6695-95 59
471 6696-32 53
471 6696-33 53
471 6696-37 53
471 6696-71 53
471 6750-95 61
471 6753-60 63
471 6753-61 63
471 6753-79 63
471 6754-63 63
471 6754-64 63
471 6860-15 55
471 6860-15 57
471 6860-16 55
471 6860-16 57
471 6860-17 55
471 6860-17 57
471 6860-18 55
471 6860-18 57
471 6860-19 55
471 6860-19 57
471 6860-20 55
471 6860-20 57
471 6901-54 63
471 7468-01 65
471 7473-21 43
471 7473-21 45
471 7640-01 43
471 7647-67 9
471 7647-68 9
471 7647-86 9
471 7668-01 13
471 7668-02 13

Page
Page

2

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
471 7668-03 13

471 7668-04 13
471 7668-05 13
471 7668-06 13
471 7668-07 13
471 7668-08 13
471 7668-09 13
471 7668-10 13
471 7668-11 13
471 7668-12 13
471 7668-13 13
471 7674-01 13
471 7686-01 47
471 7701-59 21
471 7701-62 21
471 7703-03 23
471 7801-07 51
471 7803-08 67
471 7803-21 11
471 7808-02 69
471 7809-02 69
471 7814-02 13
471 7851-02 51
471 7851-03 31
471 7864-01 7
471 7864-01 9
471 7865-03 19
471 7865-03 47
471 7867-01 7
471 7909-05 9
471 7958-01 45
471 7958-01 47
471 7961-02 13
471 7967-01 47
471 8126-18 49
471 8139-01 31
471 8139-11 31
471 8158-02 9
471 8163-01 69
471 8175-01 33
471 8175-01 35
471 8180-10 43
471 8180-10 45
471 8180-13 41
471 8180-13 43
471 8180-13 45
471 8180-14 39
471 8192-01 7
471 8195-01 51
471 8210-02 31
471 8210-02 33
471 8210-02 35
471 8210-02 59
471 8210-03 59
471 8210-11 59
471 8210-12 59
471 8210-21 59
471 8210-22 59
471 8210-23 59
471 8210-31 59
471 8210-32 59
471 8210-51 59
471 8210-52 59
471 8210-63 33
471 8210-63 35
471 8210-63 37

471 8210-63 59
471 8234-04 37
471 8234-09 35
471 8234-51 55
471 8234-52 55
471 8234-53 55
471 8234-56 35
471 8234-56 55
471 8234-58 55
471 8234-92 53
471 8234-92 55
471 8234-92 57
471 8234-94 53
471 8234-94 55
471 8234-94 57
471 8234-95 53
471 8234-95 55
471 8234-95 57
471 8234-96 53
471 8234-96 55
471 8234-96 57
471 8234-97 53
471 8234-98 53
471 8234-98 55
471 8234-98 57
471 8235-51 57
471 8235-54 57
471 8235-57 57
471 8236-01 53
471 8236-02 31
471 8236-02 33
471 8236-02 53
471 8236-03 53
471 8236-04 53
471 8236-05 53
471 8236-06 53
471 8236-07 53
471 8236-08 53
471 8236-09 53
471 8236-12 53
471 8236-13 53
471 8236-14 53
471 8236-15 53
471 8236-53 33
471 8236-53 37
471 8243-04 31
471 8279-03 49
471 8279-08 49
471 8308-07 49
471 8311-00 15
471 8317-01 9
471 8317-01 17
471 8317-05 35
471 8317-05 51
471 8340-12 41
471 8340-22 43
471 8340-23 19
471 8340-23 23
471 8340-23 49
471 8341-01 31
471 8341-03 67
471 8341-05 7
471 8341-05 67
471 8341-17 67
471 8341-19 43
471 8341-22 9

471 8341-22 25
471 8341-46 7
471 8341-51 13
471 8341-85 13
471 8342-11 11
471 8342-11 67
471 8342-44 11
471 8344-35 9
471 8345-23 9
471 8346-01 69
471 8401-01 69
471 8402-01 15
471 8405-01 9
471 8452-01 9
471 8502-14 15
471 8502-14 21
471 8502-14 23
471 8502-16 67
471 8512-01 15
471 8551-02 15
471 8622-01 33
471 8622-01 35
471 8622-01 37
471 8622-01 49
471 8622-05 35
471 8622-05 37
471 8623-01 33
471 8623-01 35
471 8623-01 37
471 8636-01 7
471 8641-01 9
471 8644-03 69
471 8670-03 49
471 8688-12 31
471 8688-13 31
471 8688-13 51
471 8693-02 33
471 8693-02 37
471 8693-04 35
471 8693-04 37
471 8693-21 33
471 8693-21 35
471 8693-21 37
471 8726-01 17
471 8733-10 29
471 8750-11 17
471 8750-11 19
471 8756-01 17
471 8756-01 19
471 8756-01 47
471 8756-51 17
471 8756-51 19
471 8756-52 17
471 8756-52 19
471 8756-52 47
471 8759-01 19
471 8759-01 47
471 8760-01 19
471 8760-01 47
471 8760-02 19
471 8760-02 47
471 8762-02 19
471 8778-01 47
471 8780-31 17
471 8810-01 25
471 8860-09 39

471 8860-11 39
471 8860-11 41
471 8955-01 25
471 8961-01 25
471 8961-02 63
471 8964-04 27
471 8977-13 29
471 8977-24 29
471 8980-01 65
471 8983-31 45
471 8985-01 15
471 8990-01 47
471 9006-61 17
471 9006-61 19
471 9006-61 47
471 9008-30 63
471 9015-65 63
471 9017-12 63
471 9027-85 17
471 9027-85 19
471 9027-85 47
471 9035-20 43
471 9035-20 45
471 9037-73 35
471 9044-83 63
471 9044-86 63
471 9056-91 39
471 9056-92 39
471 9200-78 63
471 9201-62 17
471 9207-07 63
471 9207-08 63
471 9219-15 25
471 9219-16 25
471 9222-59 15
471 9223-72 25
471 9226-97 39
471 9226-97 41
471 9226-97 43
471 9514-16 39
471 9514-16 41
471 9514-16 43
471 9514-60 39
471 9514-60 41
471 9514-60 43
471 9523-01 47
471 9528-01 45
471 9528-01 47
471 9529-03 43
471 9529-10 43
471 9529-10 45
471 9533-02 65
471 9550-10 17
471 9550-15 43
471 9550-15 45
471 9550-18 43
471 9555-02 67
471 9558-01 41
471 9560-01 15
471 9603-07 7
471 9603-07 67
471 9610-02 39
471 9610-04 39
471 9610-05 39
471 9610-06 39
471 9622-04 39

Page
Page

3

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page
471 9622-52 39

471 9649-01 45
471 9649-01 47
471 9649-51 47
471 9651-50 39
471 9653-03 43
471 9653-03 45
471 9654-03 67
471 9659-01 47
471 9675-01 47
471 9709-01 21
471 9709-02 21
471 9709-26 21
471 9709-27 21
471 9721-24 21
471 9721-25 21
471 9721-26 21
471 9721-27 21
471 9739-02 61
471 9739-13 61
471 9739-51 61
471 9739-52 61
471 9739-54 61
471 9739-57 61
471 9741-01 23
471 9753-32 47
471 9755-13 47
471 9773-01 47
472 5358-03 17
472 5752-04 27
472 5756-01 29
472 5756-08 29
472 6001-54 69
472 6002-05 69
472 6003-04 69
472 6004-01 69
472 6005-01 69
472 6005-10 69
472 6006-01 69
472 6011-00 51
472 6012-00 51
472 6061-04 41
472 6061-04 43
472 6061-04 45
472 6061-07 39
472 6079-00 25
472 6706-02 39
472 6706-02 41
472 6706-02 43
472 6708-19 41
472 6708-20 41
472 6709-27 39
472 6709-28 39
472 6736-07 43
472 6736-08 43
472 6736-09 43
472 6761-01 17
472 6761-01 37
472 8969-03 27
472 9150-02 9
472 9154-01 43
472 9163-04 9
472 9184-03 9
472 9187-01 11
472 9900-27 65
472 9900-28 65

472 9900-29 65
472 9900-30 65
472 9900-31 65
472 9900-52 65
472 9900-53 65
472 9900-54 65
472 9900-76 65
472 9900-81 11
472 9901-08 13
472 9902-11 15
472 9902-59 69
472 9902-72 45
472 9903-43 13
472 9911-27 61
472 9911-28 61
472 9913-22 7
724 1218-01 67
724 1303-01 17
725 2289-61 9
725 2289-61 27
725 2289-61 43
725 2327-51 17
725 2366-61 9
725 2366-61 15
725 2366-61 17
725 2366-61 49
725 2370-51 9
725 2370-61 15
725 2372-51 21
725 2449-51 21
725 2467-71 21
725 2491-51 23
725 2536-51 7
725 2630-51 7
725 2634-51 23
725 2634-71 15
728 8362-01 21
728 8362-01 23
729 9342-61 17
731 2314-42 69
731 2318-01 21
731 2318-01 49
732 2110-01 7
732 2110-01 67
732 2112-01 43
732 2112-01 47
732 2112-01 67
732 2114-01 17
732 2116-01 21
732 2118-01 15
732 2118-01 21
732 2118-01 23
732 2122-01 7
732 2124-01 7
732 2124-01 23
732 3116-14 13
734 1136-01 47
734 1153-09 13
734 1164-01 21
734 1173-01 23
734 1178-01 7
734 1186-01 7
734 1186-01 15
734 1186-01 23
734 1191-01 21
735 2136-01 19

735 2146-01 9
735 2146-01 25
735 2436-01 17
735 3110-21 63
735 3122-20 21
735 3126-01 13
736 2816-51 33
736 2816-51 35
736 2816-51 37
736 2825-51 15
736 2825-51 17
736 2825-51 19
736 2825-51 33
736 2825-51 35
736 2825-51 37
736 2828-51 69
736 2831-51 15
736 2837-51 31
736 2840-51 15
736 2840-51 31
736 2842-01 15
736 2846-51 7
736 2846-51 17
736 2846-51 19
736 2849-51 17
736 2849-51 19
736 2849-51 31
742 5115-20 35
742 5115-20 37
744 3115-06 49
760 2885-21 43
762 1182-10 17
762 1191-10 47
762 1209-10 17
762 3211-01 43
762 3211-01 45
762 3231-01 43
762 3231-01 45
762 3251-01 43
762 7105-80 17
762 7111-10 17
762 7113-10 17
762 7146-90 17
762 8201-91 47
762 9105-05 33
762 9105-05 35
762 9105-05 37
767 5101-92 39
767 5101-92 41
767 5102-92 39
767 5102-92 41
767 5102-92 43
767 5102-92 45
767 5103-12 39
767 5103-12 41
767 5103-12 43
767 5104-12 39
767 5131-00 39
767 5132-00 39
767 5151-00 39
767 5152-00 39
877 5211-08 33
877 5211-08 35
877 5211-08 37
877 5252-01 33
877 5252-01 35

877 5252-01 37

Page
Page

4

Numerical index/Numerical index

Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page Art.No/Réf. article Page/Page

461 Doughty Blvd., Inwood, L.I., N.Y. 11096-0338

Telephone: [phone]

Parts and Service FAX: [phone]

Sales and Administration FAX: [phone]
