Warwick BLUE CAB 15, BLUE CAB 30, BLUE CAB 60 User manual

OFFICIAL WARWICK

AMP OWNER MANUAL

BLUE CAB 15 - BLUE CAB 30 - BLUE CAB 60

IITTAALLIIAANNOO

Come initiare 6

Blue Cab 15 7
Blue Cab 30 8
Blue Cab 60 9

Suffix

Dati Tecnici 10

Schemi Elettrici

Blue Cab 15 11
Blue Cab 30 12
Blue Cab 30 13

IINNDDIICCEE

Grazie per aver acquistato una nuova testata/combo Warwick. Leggere queste instruzioni attentamente prima
di collegare ed usare l’apparecchio. Si raccomanda di seguire i consigli nel manuale, per apprezzare al più
presto le doti del tuo nuovo amplificatore Warwick. Custodite il manuale in un luogo comodo per
consultarlo quando occorre. Si raccomanda di spedire il PASSPORT all’indirizzo stampato all’interno.

IITTAALLIIAANNOO

4

CONSIGLI PER LA SICUREZZA

- Si raccomanda di leggere queste Istruzioni.

- Si consiglia di prestare attenzione a tutte le avvertenze.

ATTENZIONE! Per ridurre il rischio di scosse elet­triche, non aprire l’involucro dell’amplificatore.
Non esporre l’amplificatore alla pioggia o all’­eccessiva umidità.Non esistono parti sostituibili
dall’utente all’interno. Consultare un centro
assistenza qualificato per tutte le riparazioni.
Nessun oggetto contenente liquidi (vasi per
esempio) deve essere posto sull’amplificatore.

Questo simbolo, dove appare, avvisa l’utilizzatore
della presenza di un ‘voltaggio pericoloso’ non­isolato all’interno. Rischio di scossa elettrica.

Questo simbolo, dove appare, indica la presenza
di istruzioni importanti di manutenzione o opera­zione nel manuale. Leggere attentamente il
manuale.

Questo logo di riciclaggio informa l’utente finale
che è vietato mettere il prodotto nei rifiuti.
Lo smaltimento si deve effettuare in modo
adeguato.

Weee-Nr.: DE93670540

CB Approved

!

5

IITTAALLIIAANNOO

ALTRE INFORMAZIONI PER LA SICUREZZA E L'INSTALLAZIONE

Seguite i consigli sottostanti per assicurarvi che l’amplificatore funzioni con la massima affidabilità e sicurezza:

•Non aprire mai l’amplificatore! All’interno sono presenti voltaggi che possono causare scosse elettriche. Qualsiasi operazione
deve essere eseguita da personale specializzato.

•Non esporre l’amplificatore alla polvere, all’eccessiva umidità, alla luce del sole diretta o temperature estreme.

•Non sottoporre l’apparecchio a vibrazioni eccessive o scosse violenti.
L’ amplificatore deve essere collocato su una superficie stabile ed orizzontale.

•Non ostruire le aperture di ventilazione.

•L’amplificatore deve essere dislocato lontano da sorgenti di calore come termosifoni, stufe etc.

•I componenti interni debbono essere regolati e puliti soltanto da personale qualificato. Fare attenzione a non far cadere
oggetti piccoli o liquidi all'interno dell’amplificatore attraverso le aperture di ventilazione.

•Si raccomanda di sostituire il fusibile, quando occorre, con uno dello stesso valore e tipo per evitare di causare danni
all’amplificatore.

•Si raccomanda di effettuare la connessione dell’apparecchio ad una presa di terra!

•La presa di corrente deve essere sempre accessibile per permettere di staccare la spina nel caso di malfunzionamento.

•Qualora l’apparecchio non sembra funzionare normalmente o dimostra un evidente calo di prestazioni, scollegare
immediatamente il cavo di alimentzione.

•Non usare pedali di effetti nel loop d’effetti; questi pedali hanno i valori di collegamenti errati. Questi si debbono inserire
soltanto tra lo strumento e l’amplificatore.

•Scollegare il cavo di rete prima di effettuare la sostituzione di un fusibile!

•Sostituire il fusibile soltanto con uno dello stesso tipo. Non cortocircuitare fusibili difettosi!

L’amplificatore deve essere controllato presso un centro assistenza se:

- iI cavo d’alimentazione o interruttore sono danneggiati.

- all'interno sono caduti degli oggetti o del liquido.

- è stato esposto ad un eccesso d’umidità.

- non sembra funzionare normalmente o dimostra un evidente calo di prestazione.

- l’apparecchio è caduto o l’involocro è stato danneggiato.

IITTAALLIIAANNOO

COME INIZIARE

1. Inserire il cavo d’alimentazione e controllate che tutti gli effetti esterni siano collegati correttamente ed accesi.

2. Posizionare il controllo di VOLUME allo zero.

3. Collegare il basso elettrico alla presa INPUT utilizzando un cavo per chitarra schermato.

4. Accendere l’amplificatore premendo l’interruttore contrassegnato POWER.

5. Posizionare tutti i Volumi del basso al massimo.

6. Posizionare il controllo VOLUME al livello di suono desiderato.

7. Scegliere il suono opportuno tramite i controlli ed interruttori descritti nei relativi capitoli CONTROLLI PANNELLO
ANTERIORE.

6

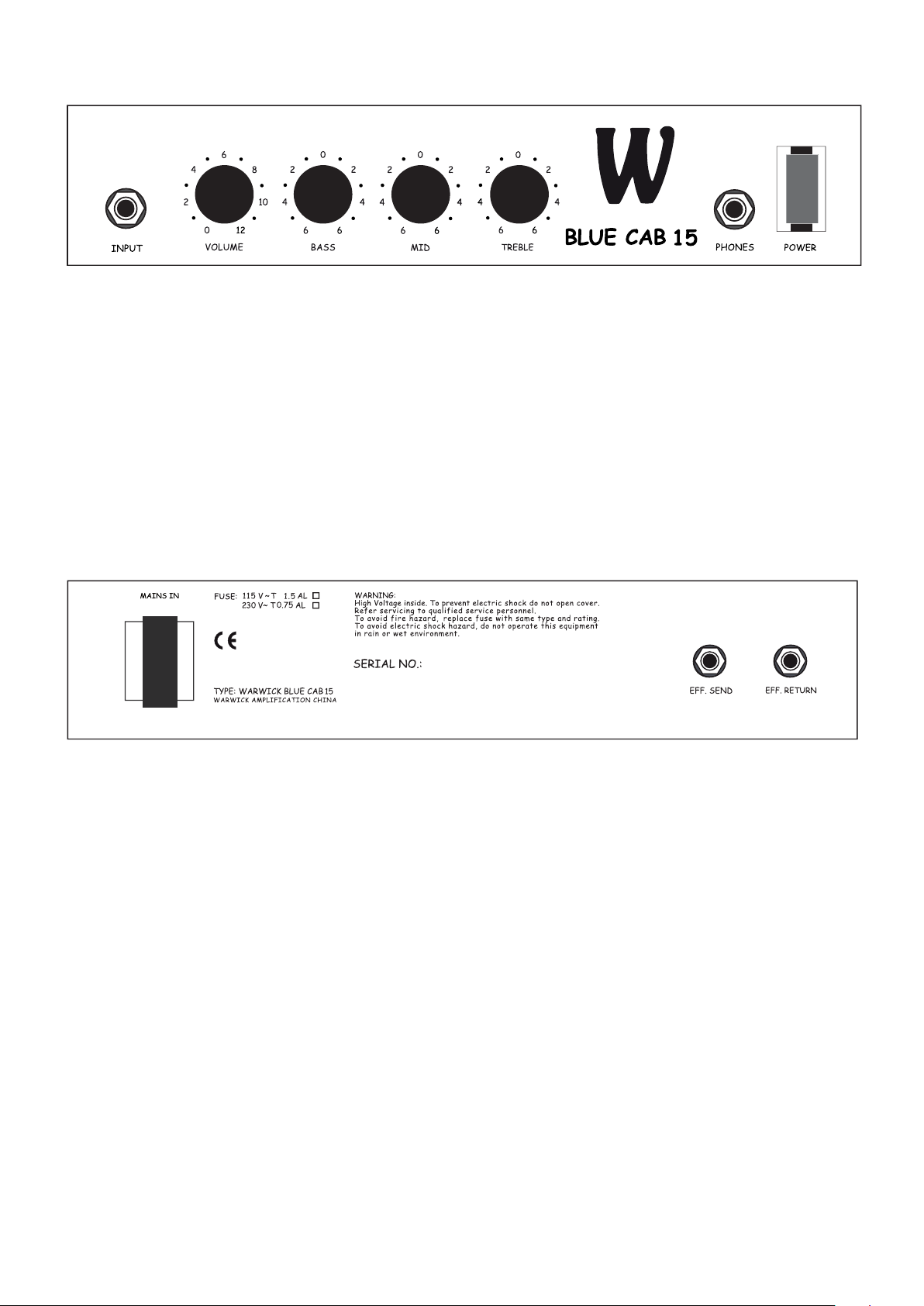

IITTAALLIIAANNOO BBLLUUEE CCAABB 1155

CONTROLLI PANNELLO ANTERIORE

INPUT Presa jack per la connessione di una chitarra basso
VOLUME Controllo per regolare il volume generale.
BASS Controllo +/- per le basse frequenze.
MID Controllo +/- per le medie frequenze.
TREBLE Controllo +/- per le alte frequenze.
PHONES Per collegamento cuffia (min 200 ohm).
POWER Interruttore per accendere e spegnere l’amplificatore.

PANNELLO POSTERIORE

MAINS IN AC Prese di corrente con fusibile incorporato.
EFF. LOOP Queste due prese jack permettono di effettuare i collegamenti del loop degli effetti.

Collegare l’ingresso del dispositivo dell’effetto da utilizzare alla presa EFF. SEND e l’uscita dello stesso effetto a quella dell’EFF.
RETURN. Il supporto posteriore permette di portare l’amplificatore ad un’angolo di 45°.

7

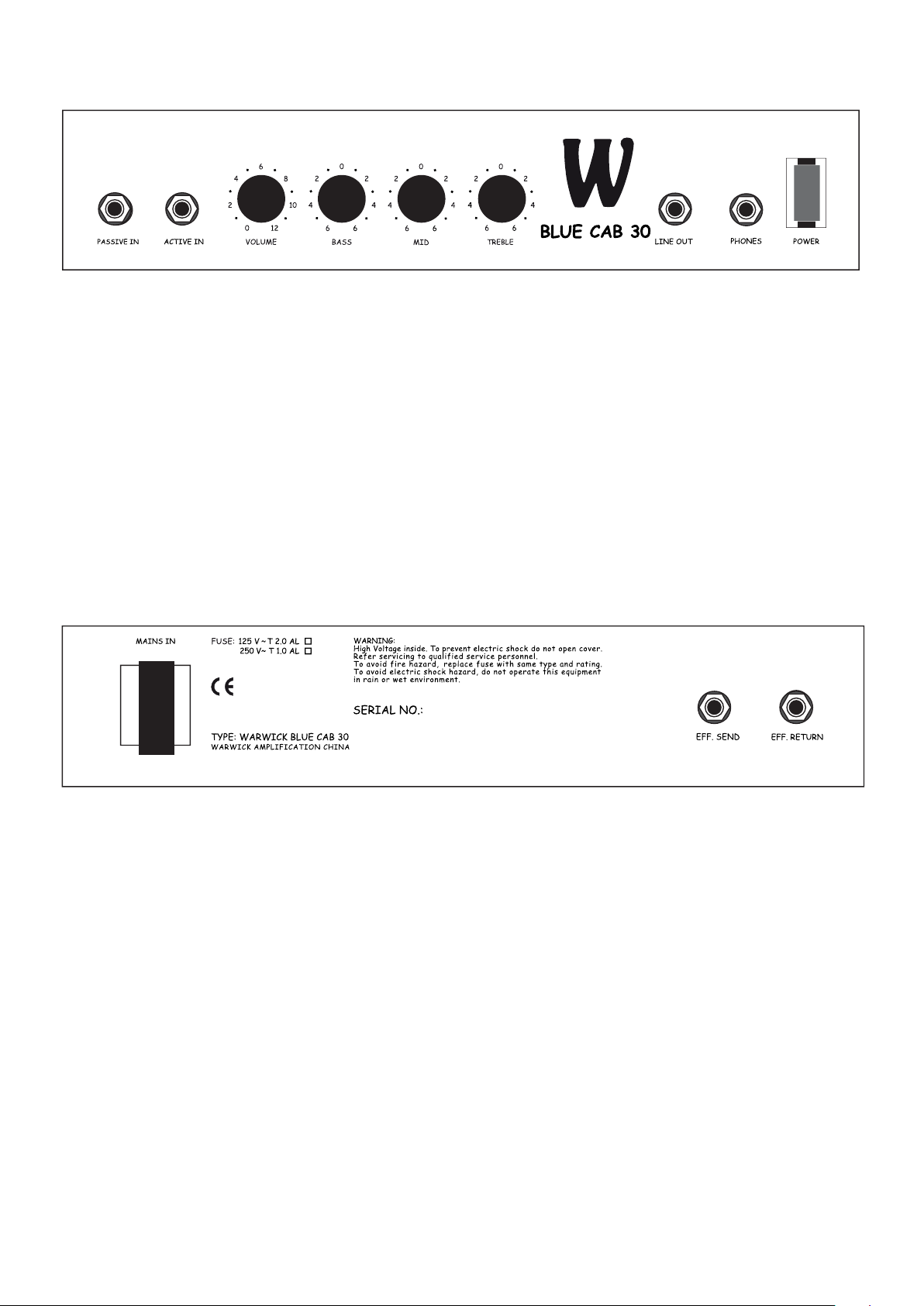

IITTAALLIIAANNOO BBLLUUEE CCAABB 3300

CONTROLLI PANNELLO ANTERIORE

PASSIVE IN Presa jack per la connessione di una basso passiva.
ACTIVE IN Presa jack per la connessione di un basso attivo.
VOLUME Controllo per regolare il volume generale.
BASS Controllo +/- per le basse frequenze.
MID Controllo +/- per le medie frequenze.
TREBLE Controllo +/- per le alte frequenze.
LINE OUT Permette il collegamento ad altri amplificatori di potenza, casse amplificate o mixer.
PHONES Per collegamento cuffia (min 200 ohm).
POWER Interruttore per accendere e spegnere l’amplificatore.

PANNELLO POSTERIORE

MAINS IN AC Prese di corrente con fusibile incorporato.
EFF. LOOP Queste due prese jack permettono di effettuare i collegamenti del loop degli effetti.

Collegare l’ingresso del dispositivo dell’effetto da utilizzare alla presa EFF. SEND e l’uscita dello stesso effetto a quella dell’EFF.
RETURN.Il suppo

8

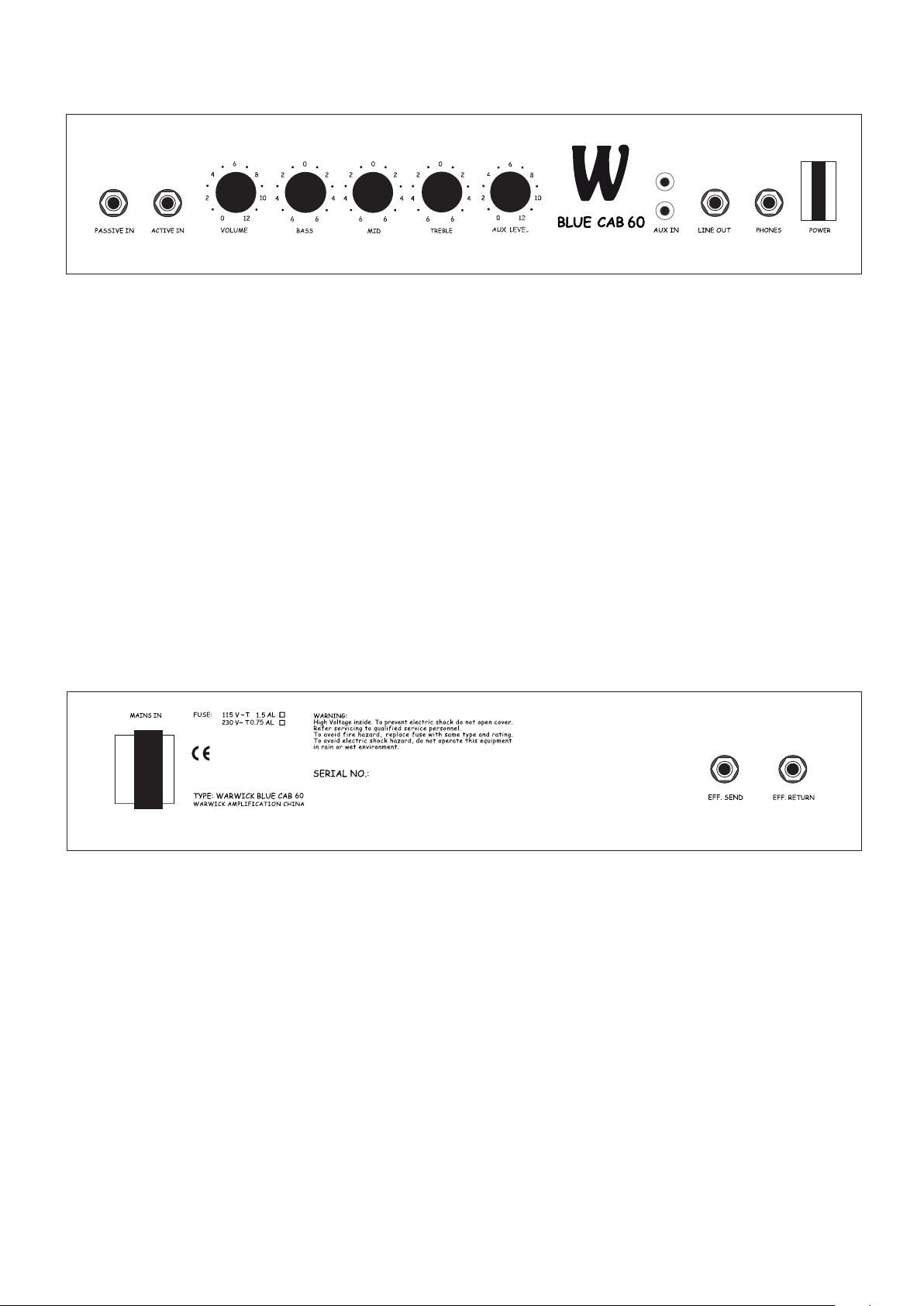

IITTAALLIIAANNOO BBLLUUEE CCAABB 6600

9

CONTROLLI PANNELLO ANTERIORE

PASSIVE IN Presa jack per la connessione di una basso passiva.
ACTIVE IN Presa jack per la connessione di un basso attivo.
VOLUME Controllo per regolare il volume generale.
BASS Controllo +/- per le basse frequenze.
MID Controllo +/- per le medie frequenze.
TREBLE Controllo +/- per le alte frequenze.
AUX. LEVEL Controllo di livello delle sorgenti collegate alle prese AUX. IN.
AUX. IN Prese (RCA jack) per i collegamenti di unità stereo ausiliarie con livello d’uscita di linea (0 dB),

per esempio lettori CD.

LINE OUT Permette il collegamento ad altri amplificatori di potenza, casse amplificate o mixer.
PHONES Per collegamento cuffia (min 200 ohm).
POWER Interruttore per accendere e spegnere l’amplificatore.

PANNELLO POSTERIORE

MAINS IN AC Prese di corrente con fusibile incorporato.
EFF. LOOP Queste due prese jack permettono di effettuare i collegamenti del loop degli effetti.

Collegare l’ingresso del dispositivo dell’effetto da utilizzare alla presa EFF. SEND e l’uscita dello stesso effetto a quella dell’EFF.
RETURN. Il supporto posteriore permette di portare l’amplificatore ad un’angolo di 45°.

10

TECHNICAL DATA

BLUE CAB 15 BLUE CAB 30 BLUE CAB 60

INPUT 25 mV act. 25 mV

pass. 50 mV

act. 25 mV
pass. 50 mV

PREAMP transistor transistor transistor

POWER AMP convection cooled convection cooled fan cooled

SPEAKER 8” 10” 12”

EQUALIZER BASS, MID, TREB BASS, MID, TREB BASS, MID, TREB

COMPRESSOR - - -

HEADPHONE min 200 Ohm min 200 Ohm min 200 Ohm

EFFECT LOOP mono serial

send 0 dBu, 600 Ohm
return 0 dBu, 10 kOhm

mono serial
send 0 dBu, 600 Ohm
return 0 dBu, 10 kOhm

mono serial
send 0 dBu, 600 Ohm
return 0 dBu, 10 kOhm

REAR CONTROL

NOMINAL POWER 15 Watt 30 Watt 60 Watt

THD < 0.1% < 0.1% < 0.1%

WEIGHT
(NET / GROSS, kg)

10 / 13 15 / 18.5 19 / 22.5

DIMENSIONS COMBO
(cm)

30 x 25 x 39 34 x 33 x 41 40 x 33 x 51

DIMENSIONS CART.
BOX (cm)

37 x 32 x 50 41 x 40 x 52 46 x 40 x 62

11

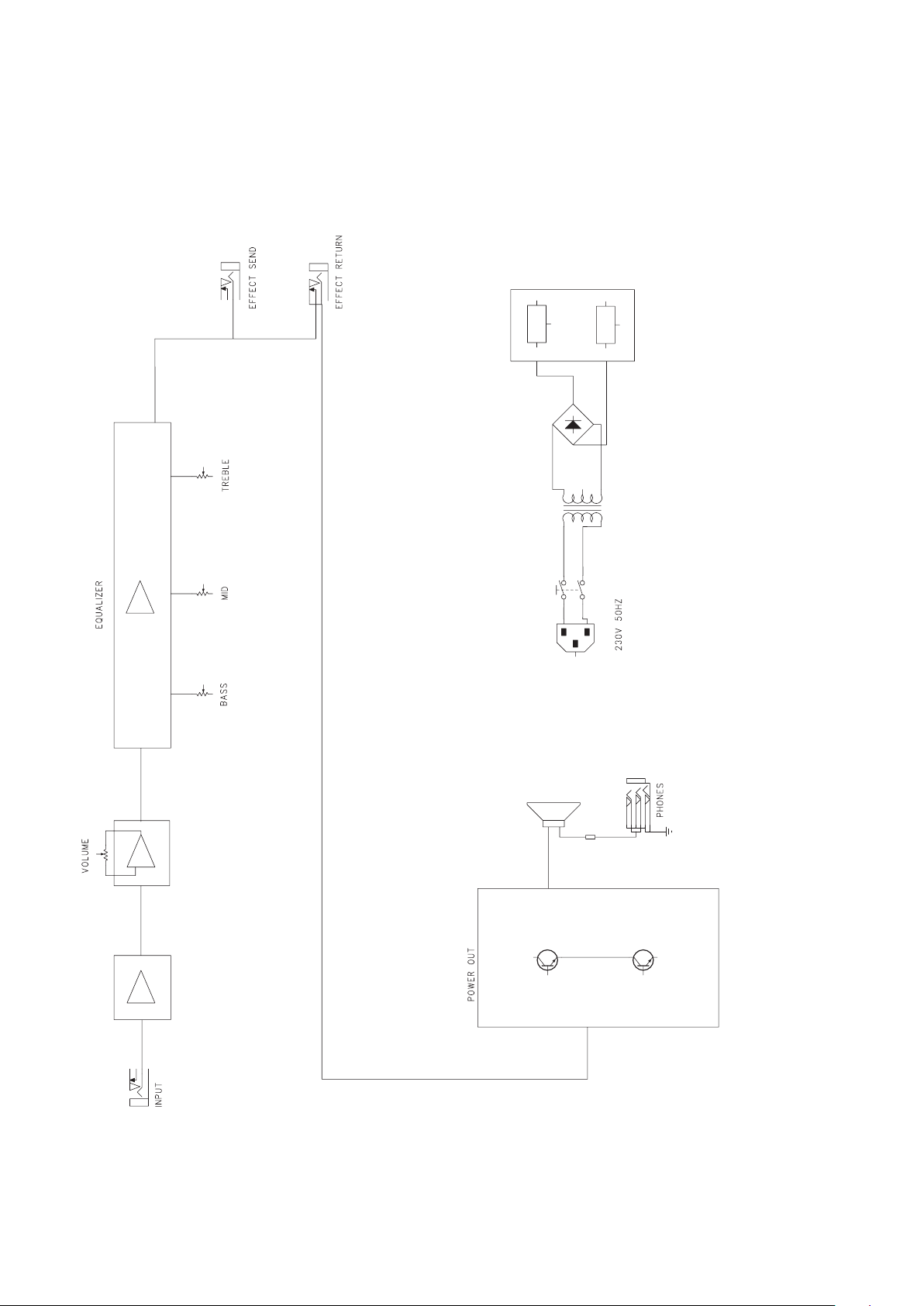

CIRCUIT DIAGRAM

BBLLUUEE CCAABB 1155

BBLLUUEE CCAABB 3300

12

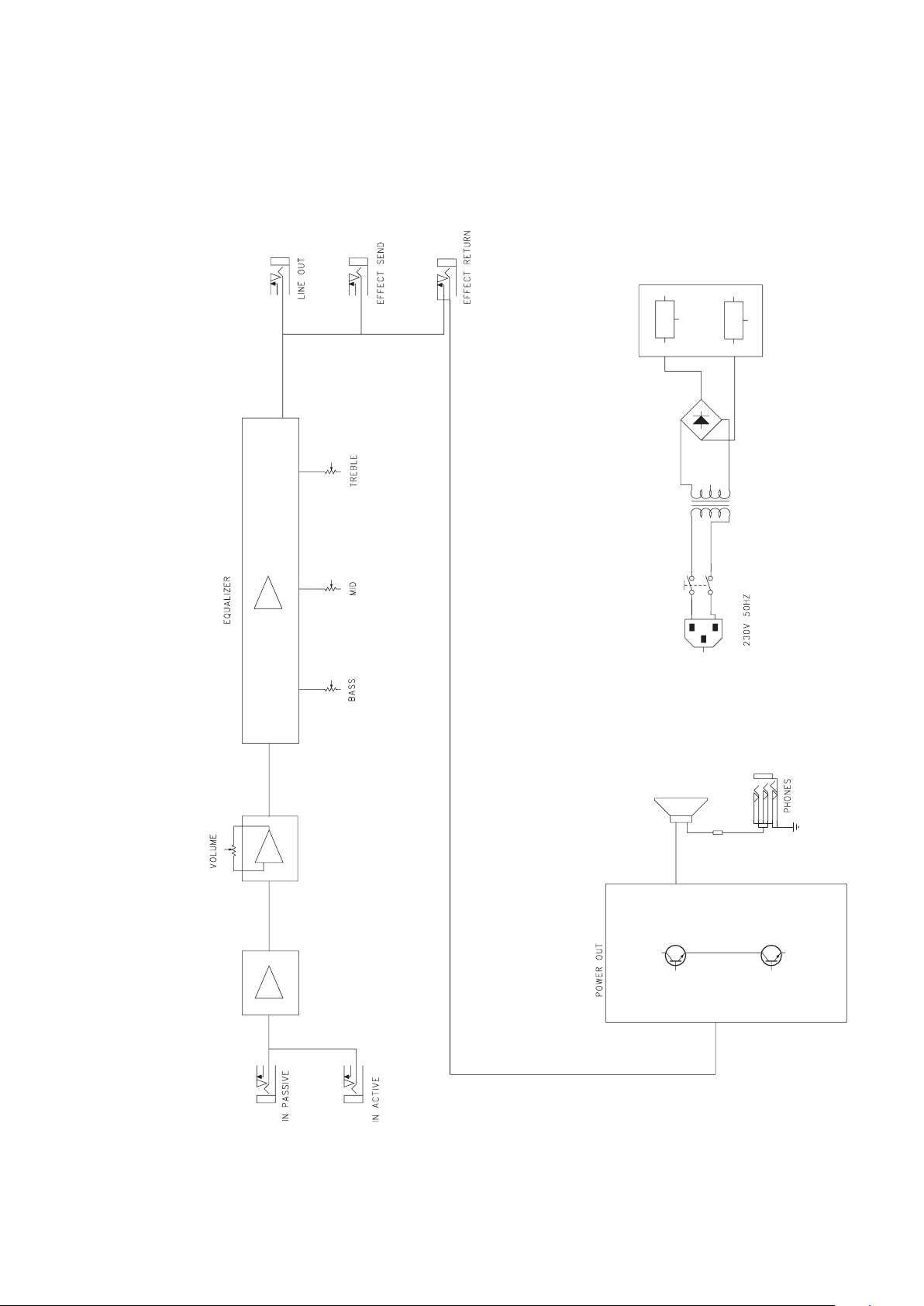

CIRCUIT DIAGRAM

13

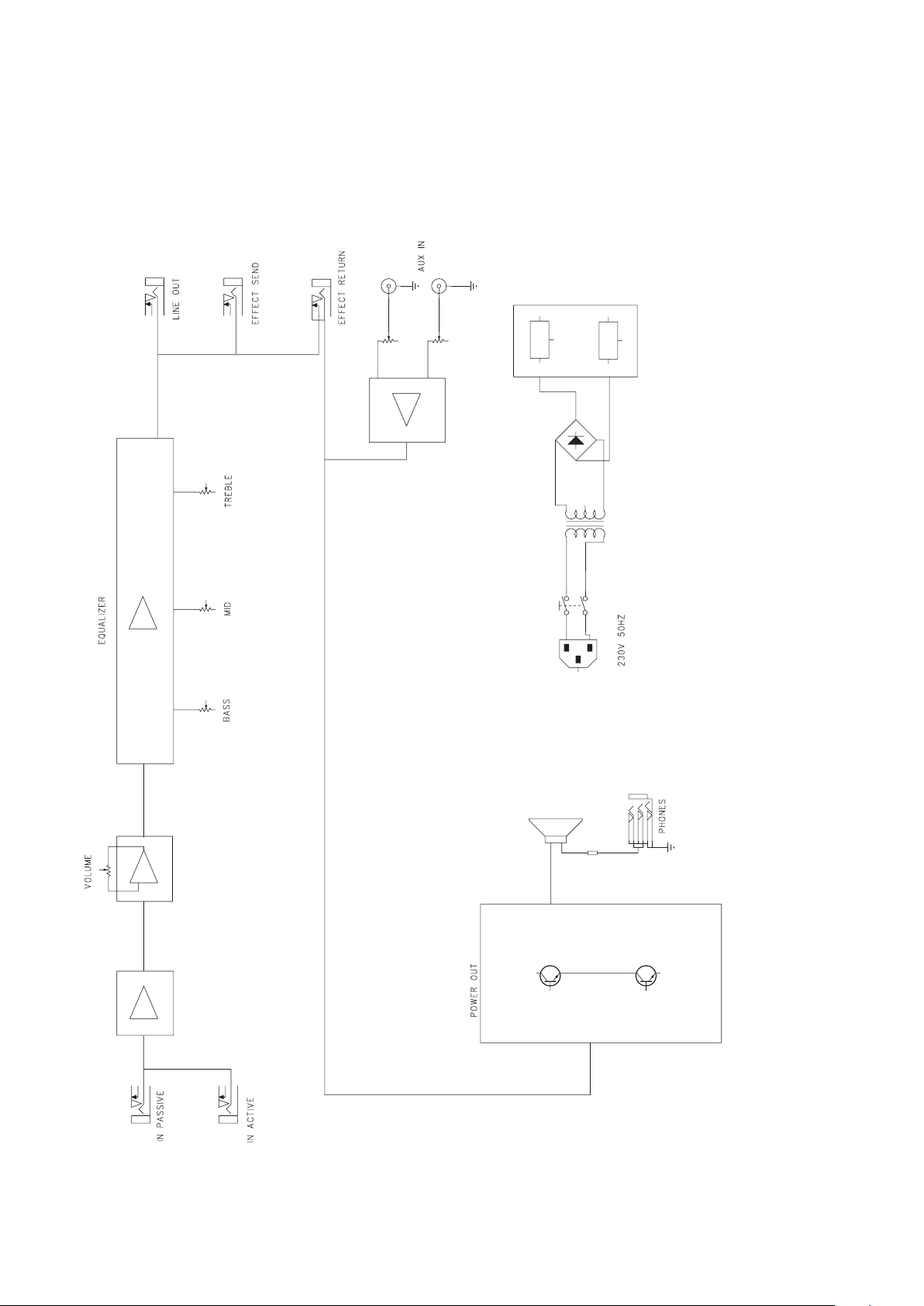

CIRCUIT DIAGRAM

BBLLUUEE CCAABB 6600
